[Kaufberatung] Meine erste Custom-Wakü. Aussehen egal, leise und kühl muss es sein.

[Goderion]

Den TechN Kühler habe ich gedreht. Heute Abend möchte ich das Tubing machen, bin mir aber noch nicht sicher, wie ich das am sinnvollsten anstelle.


Ich würde als erstes in die CPU, dann Chipsatzkühler und als letztes in die GPU.

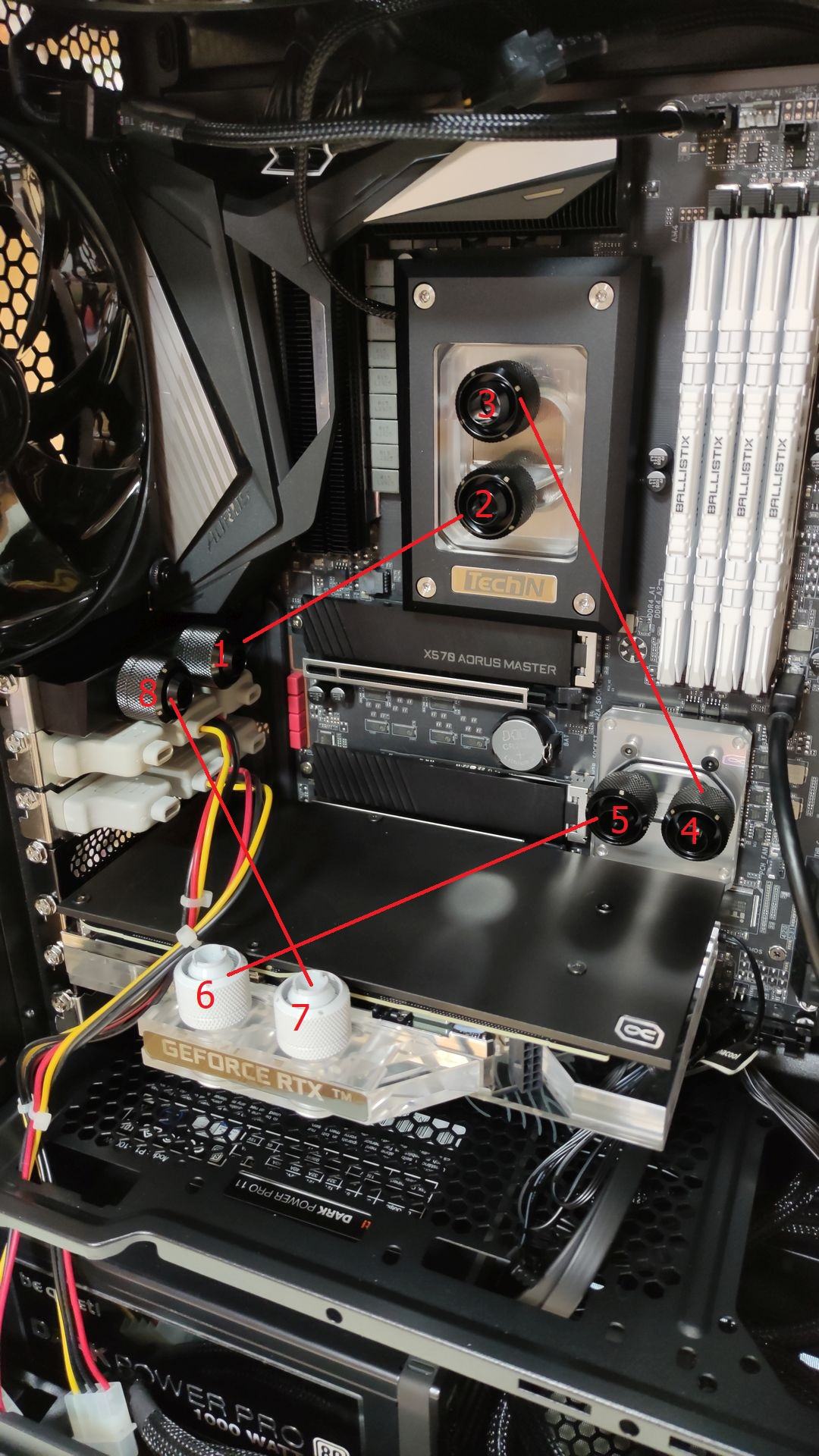

Beim TechN weiß ich nicht, ob es ein IN/OUT gibt, bzw. wie man es am besten machen sollte. In meinem Plan gehe ich unten (2) rein und komme oben (3) wieder raus.
Der Chipsatzkühler scheint keine besondere Form zu haben und es ist wohl egal, wo ich rein/raus gehe.
Beim GPU-Kühler gibt es Markierungen unterhalb der Öffnungen, die mich vermuten lassen, dass (6) IN ist und (7) OUT.



[Techlogi]

TechN: Unten ist in, oben ist out.
Bei Anfitec geht leider nix mehr.



[Goderion]

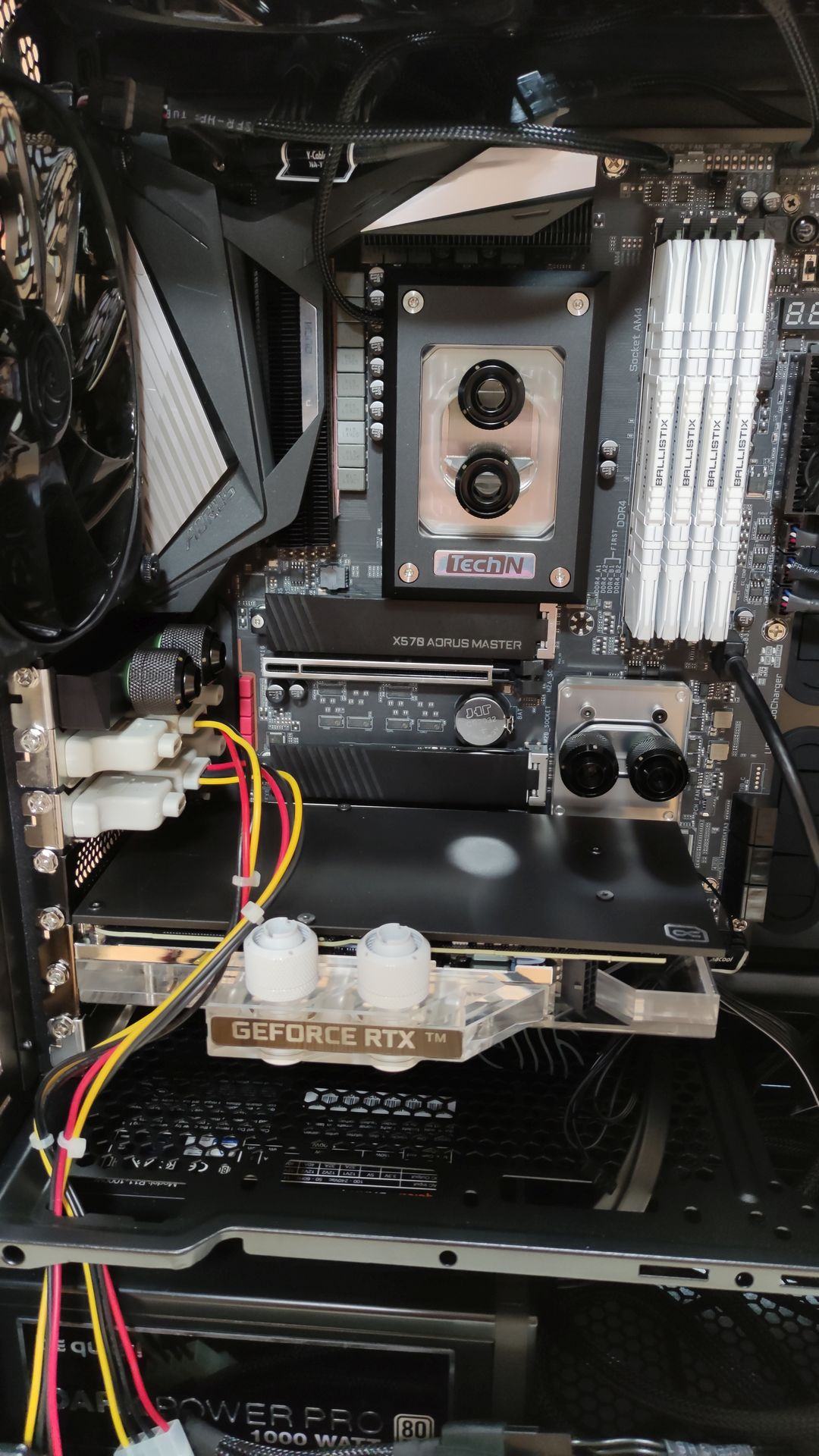

Ich bin jetzt erst in den Chipsatzkühler und dann in die CPU, da es sonst für den Schlauch ein zu starker Winkel/Knick wäre.

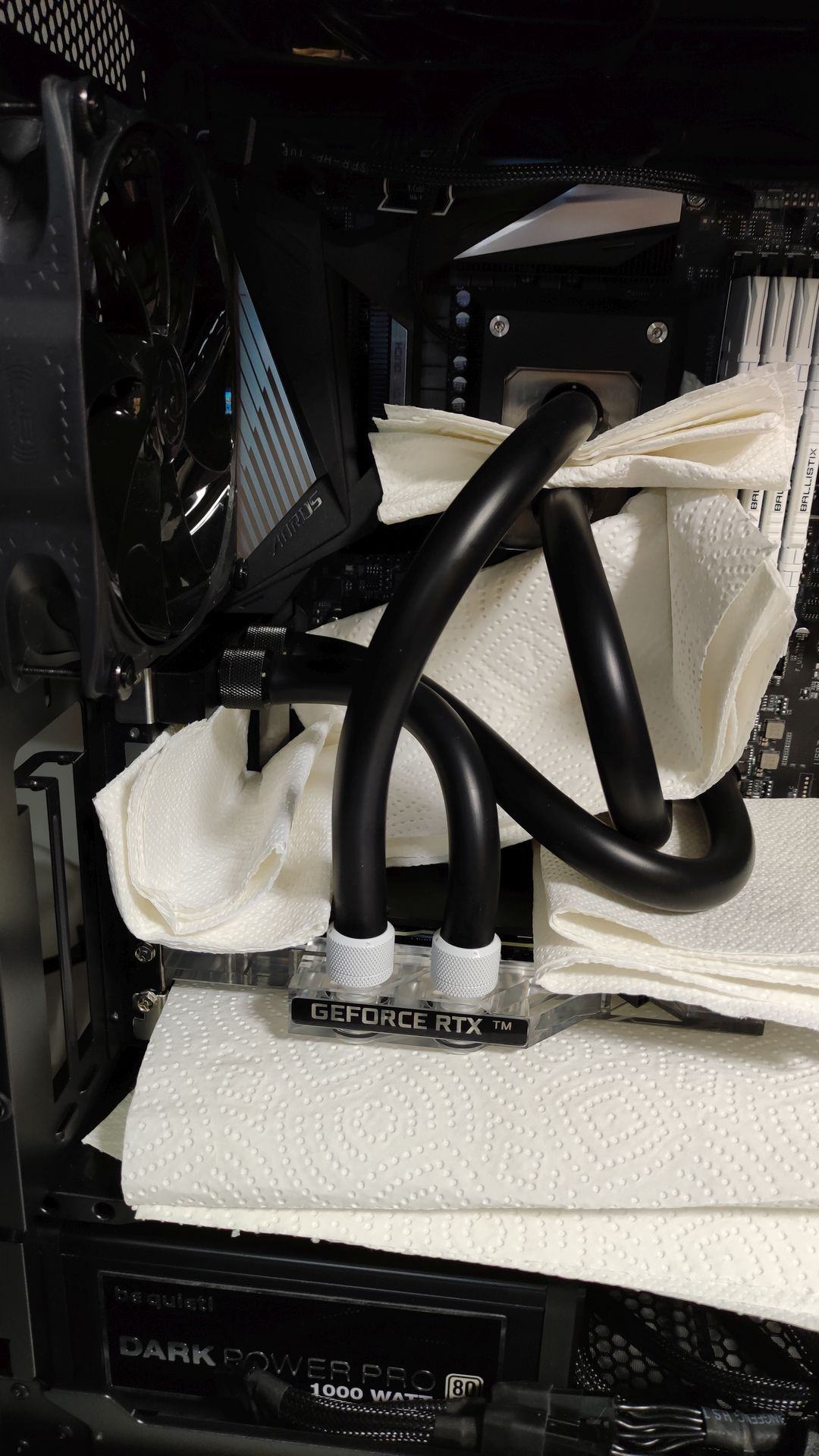

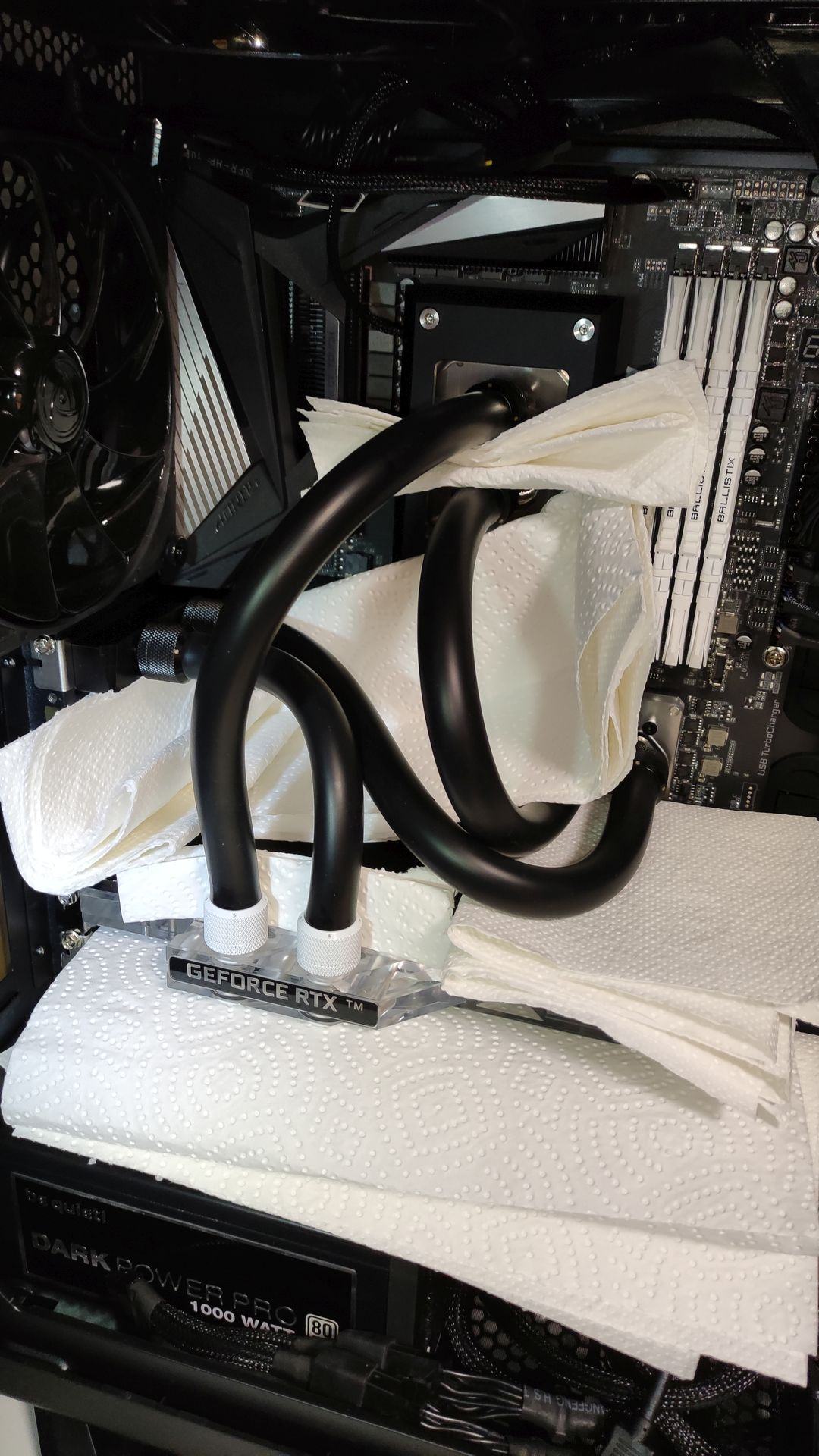

Das Ganze läuft jetzt schon seit zwei Stunden, und es scheint auch dicht zu sein. Zuvor mit Dr. Drop getestet.

Messungen zum kompletten Loop:
Zwei MORA, drei Pumpen, ein ALC-Filter, zwei NS6, ein Chipsatzkühler, ein CPU-Kühler und ein GPU-Kühler

Leistung​	RPM​	RPM+​	Flow​	Flow+​
1 %​	1810​	​	84​	​
5 %​	2087​	277​	99​	15​
10 %​	2367​	280​	116​	17​
15 %​	2606​	239​	132​	16​
20 %​	2827​	221​	146​	14​
25 %​	3025​	198​	159​	13​
30 %​	3210​	185​	170​	11​
35 %​	3371​	161​	180​	10​
40 %​	3528​	157​	190​	10​
45 %​	3677​	149​	199​	9​
50 %​	3814​	137​	208​	9​
55 %​	3942​	128​	215​	8​
60 %​	4060​	118​	223​	7​
65 %​	4174​	114​	229​	7​
70 %​	4284​	110​	235​	6​
75 %​	4385​	101​	242​	6​
80 %​	4479​	94​	248​	6​
85 %​	4567​	88​	253​	5​
90 %​	4655​	88​	258​	5​
95 %​	4737​	82​	263​	5​
100 %​	4811​	74​	268​	5​

Die RPM haben sich quasi nicht verändert, bzw. nur im einstelligen Bereich. Beim Flow merkt man natürlich die Kühler. Ich lasse das noch ein paar Stunden so laufen, für mehr Sicherheit für die Dichtigkeit. Der Computer selber ist nicht am Strom. Morgen Abend wird der Computer angeschlossen, und ich kann mich dann hoffentlich an kalte CPU/GPU-Temps ergötzen. Und wie die Performance sein wird. Da freue ich mich schon riesig drauf!

Das Tubing war mit Hilfe vom Silikonfett super einfach. Beim Prüfen mit Dr. Drop habe ich mich mehrfach selbst getrollt. Ich hatte erst einfach die Schläuche nur drauf gesteckt und dachte, dass wäre dann dicht genug. Aber ne, beim MO-RA-Teil ging das, da es dort keine großen Spannung, bzw. Biegungen im Schlauch gab. Im Computer hat das nicht funktioniert und es war überhaupt nicht dicht. Also erstmal alle Überwurfmuttern drauf. War dann "dichter", aber irgendwo kam noch Luft raus. Ich Trollo hatte die Luftpumpe nicht abgeschraubt, obwohl es auf dem Dr. Drop Teil selber drauf steht. Also erst Panik/Frustration, dann überlegt, Fehler gemerkt, Pumpe abgeschraubt und es war dicht. Eine Achterbahn der Gefühle! 😄



[Gefreiterl]

Gefällt mir!!
Welchen Kühler hast du für den Chipsatz genommen???

Beitrag automatisch zusammengeführt: 06.04.2022

Den TechN habe ich „verkehrt „ angeschlossen. Die Trmps trotzdem gut 😊



[Goderion]

@Gefreiterl Für den Chipsatz habe ich den EK-Quantum Momentum Chipset Aorus X570 genommen.

Jetzt fällt mir auch gerade auf, dass ich das Leakshield komplett vergessen habe. Ich habe im AGB nur 2 cm frei gelassen, aber Leakshield braucht 100ml, also vermutlich ca. 6 cm? Muss ich morgen nochmal etwas Wasser ablassen und dann Leakshield testen. Wird auch interessant, wie sich das mit den Pumpen verträgt, bzw. ab wieviel Pumpenleistung es zu Problemen kommt.



[Gefreiterl]

Gibt es den auch für das Dark Hero?



[Goderion]

Für dieses Board?

ASUS ROG Crosshair VIII Dark Hero | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für ASUS ROG Crosshair VIII Dark Hero ✔ Bewertungen ✔ Produktinfo ⇒ Formfaktor: ATX • Sockel: AMD AM4 • Chipsatz: AMD X570 • CPU-Kompatibilität: Ryzen 5000G , Ryzen 5000 , R… ✔ AMD Sockel AM4 ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Auf der Seite von EKWB gibt es nur Chipsatzkühler für die AORUS X570 Boards.

Chipset Blocks

EKWaterBlocks Shop offers you complete assortiment for water-cooling of your PC. Only EK and EK confirmed quality products.

www.ekwb.com

Das finde ich ja etwas komisch, das EKWB nur für diese Boards einen Chipsatzkühler hat.

Vielleicht hilft das weiter (ähnliches Board?):

Watercool Chipsatz Kühler auf Asus Crosshair VIII Hero Wifi x570

Da hier ja auch einige ein Asus Crosshair VIII Hero WIfi x570 besitzen und Ich mir aus langeweile mal den Watercool Heatkiller SB Rev 3.0 bestellt habe, hier mal ein paar Fakten :D Kühlblock https://shop.watercool.de/HEATKILLER-SB-Rev30-Ni Verwendete Unterlegscheiben aus dem Set ->...

www.computerbase.de



[Gefreiterl]

Wow…danke!



[Goderion]

Gestern Abend habe ich den Computer endlich gestartet und es lief gleich alles problemlos. Ich habe nur etwas getestet und wollte erstmal sicherstellen, dass der Umbau reibungslos funktioniert hat.

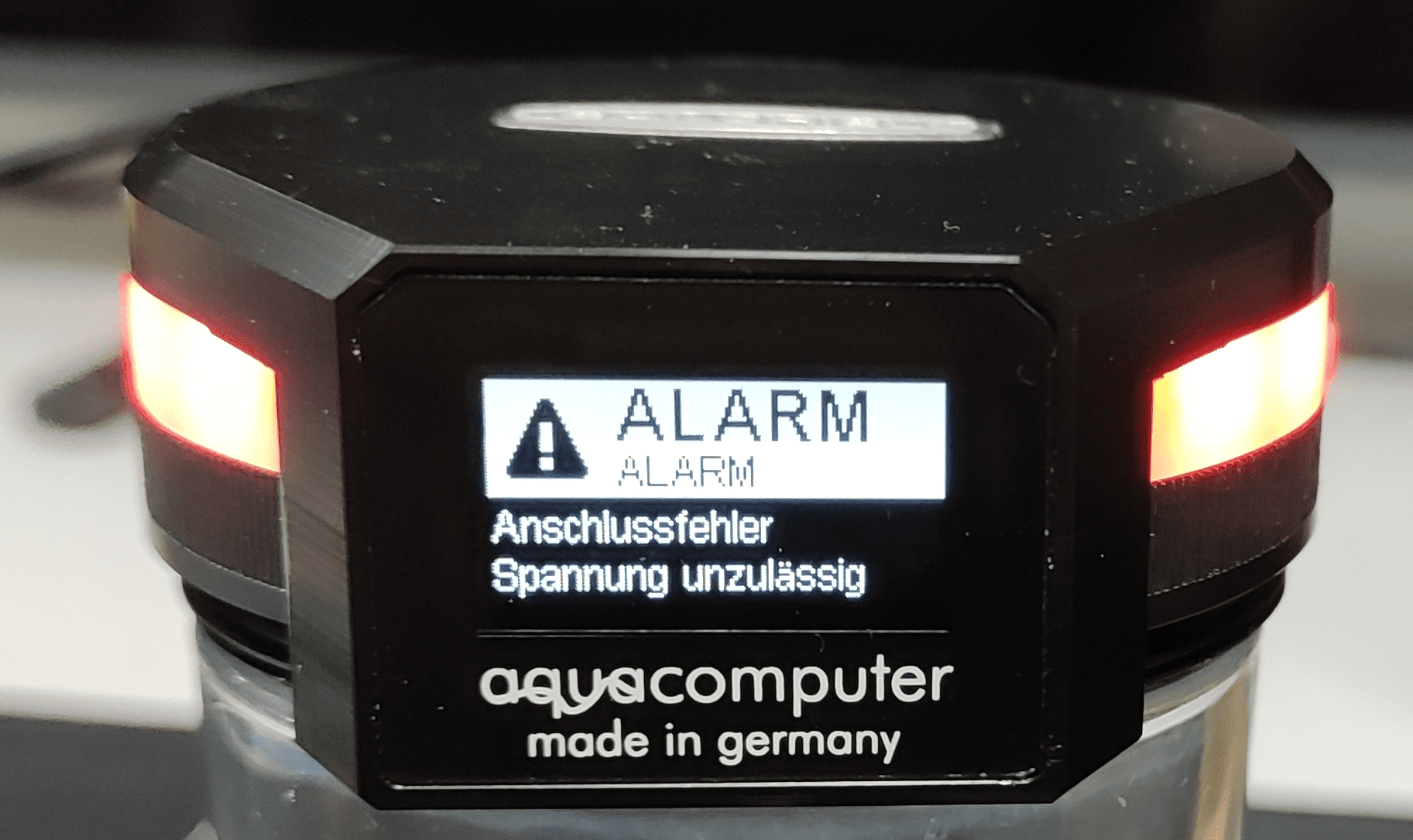

Mein Leakshield scheint defekt zu sein. Egal wie ich es anschließe (mitgelieferte Kabel für Intern-USB oder 2m Kabel für USB-Stecker/Extern), es kommt immer gleich die Meldung "Spannung unzulässig". Probiert an drei Computern, immer das Gleiche. Auch per aquasuite nix zu machen. Ich kann den Fehler zurücksetzen, aber nach ein paar Sekunden kommt er gleich wieder. Muss ich wohl zurück schicken, damit AC sich das mal anguckt.


Heute habe ich ein paar Messungen gemacht: (Alles Stock, nur XMP geladen)

Config​	Pumpe​	Flow​	Lüfter​
1​	5 %​	105​	40 %​
2​	5 %​	105​	100 %​
3​	100 %​	269​	40 %​
4​	100 %​	269​	100 %​

Zustand​

Config​

Raum​

IN​

MITTE​

OUT​

CPU​

CPU W​

GPU​

GPU HS​

GPU Mem​

GPU W​

Score​

FPS/*​

Idle​

1​

22,4 °C​

23,3 °C​

22,9 °C​

22,8 °C​

32,0 °C​

​

23,3 °C​

28,8 °C​

28,0 °C​

​

​

​

CB 15​

1​

22,5 °C​

23,6 °C​

23,3 °C​

23,1 °C​

51,8 °C​

​

​

​

​

​

4.446​

​

CB 20​

1​

22,6 °C​

24,0 °C​

23,5 °C​

23,1 °C​

57,3 °C​

​

​

​

​

​

10.091​

​

CB 23​

1​

22,6 °C​

24,2 °C​

23,7 °C​

23,3 °C​

59,8 °C​

​

​

​

​

​

25.893​

​

P95 SmallFFT 1C​

1​

22,8 °C​

24,2 °C​

23,9 °C​

23,6 °C​

72,0 °C​

77 W​

​

​

​

​

​

​

P95 SmallFFT 2C​

1​

22,9 °C​

24,3 °C​

23,8 °C​

23,6 °C​

72,6 °C​

99 W​

​

​

​

​

​

​

P95 SmallFFT 3C​

1​

23,0 °C​

24,9 °C​

24,1 °C​

24,0 °C​

87,1 °C​

120 W​

​

​

​

​

​

​

P95 SmallFFT 4C​

1​

23,1 °C​

24,9 °C​

24,2 °C​

23,9 °C​

86,9 °C​

139 W​

​

​

​

​

​

​

P95 SmallFFT 5C​

1​

23,1 °C​

25,0 °C​

24,3 °C​

24,1 °C​

88,3 °C​

142 W​

​

​

​

​

​

​

P95 SmallFFT 6C​

1​

23,1 °C​

25,1 °C​

24,4 °C​

24,1 °C​

78,1 °C​

142 W​

​

​

​

​

​

​

P95 SmallFFT 7C​

1​

23,2 °C​

25,0 °C​

24,5 °C​

24,1 °C​

75,4 °C​

142 W​

​

​

​

​

​

​

P95 SmallFFT 8C​

1​

23,2 °C​

24,9 °C​

24,5 °C​

24,1 °C​

68,0 °C​

138 W​

​

​

​

​

​

​

Unigine Heaven​

1​

23,4 °C​

29,4 °C​

27,7 °C​

26,5 °C​

52,2 °C​

79 W​

42,2 °C​

51,7 °C​

48,0 °C​

339 W​

3.844​

152,6​

Unigine Heaven​

2​

23,7 °C​

27,6 °C​

25,6 °C​

24,6 °C​

52,3 °C​

77 W​

40,4 °C​

49,8 °C​

46,4 °C​

339 W​

3.875​

153,8​

Unigine Heaven​

3​

23,8 °C​

29,1 °C​

28,5 °C​

28,0 °C​

53,4 °C​

75 W​

40,4 °C​

49,5 °C​

46,3 °C​

340 W​

3.869​

153,6​

Unigine Heaven​

4​

23,6 °C​

26,4 °C​

25,7 °C​

25,3 °C​

50,4 °C​

74 W​

37,8 °C​

46,8 °C​

44,0 °C​

341 W​

3.889​

154,4​

Metro Exodus 8R​

1​

23,8 °C​

29,8 °C​

28,0 °C​

26,8 °C​

54,8 °C​

106 W​

40,8 °C​

48,7 °C​

47,1 °C​

340 W​

​

73,32​

3D Mark TimeSpy​

1​

​

​

​

​

​

​

​

​

​

​

18.304​

19151/14636​

FurMark PL 114​

1​

23,8 °C​

30,6 °C​

28,6 °C​

27,3 °C​

56,4 °C​

78 W​

44,7 °C​

54,4 °C​

56,0 °C​

399 W​

​

​

FurMark PL 114​

4​

23,8 °C​

27,1 °C​

26,4 °C​

25,8 °C​

53,5 °C​

75 W​

39,5 °C​

48,7 °C​

50,0 °C​

399 W​

​

​

Der Alphacool Eisblock hält die GPU schön kühl, extrem im Vergleich zum FE-Kühler. Da bin ich mehr als zufrieden.
Die CPU-Temperaturen finde ich teilweise recht hoch. Vielleicht vergleiche ich hier auch falsch. Vom NH-D15 zu Wasser ist sicher kein so krasser Sprung wie von FE-Kühler zu Wasser. Die Tests in Prime95 SmallFFTs lassen mich vermuten, dass hier das Problem nicht beim Kühler liegt, sondern wie die Wärme vom DIE/CCD/Core überhaupt erst zum Kühler kommt. Während dem Extremfall von SmallFFTs mit 5 Kernen habe ich die Pumpen und Lüfter auf max gestellt. Hat sich nix geändert, Temperatur blieb bei 88,3 °C.

Es ist auch interessant, wie "gering" der Unterschied von Minimal-Config zu Maximal-Config ist. Ja gut, 5 °C sind nicht wenig, aber ob 40 oder 45, ist glaub ich egal. Bei 70 oder 75 ist das vielleicht etwas anderes.

Im ganzen bin ich recht zufrieden. Jetzt noch den externen Teil im Schrank umbauen und direkt an die Wand und hoffen, dass das dann leiser ist.

Wie lange kann man eigentlich destilliertes Wasser nutzen, bevor es zu Problemen kommen kann?



[Goderion]

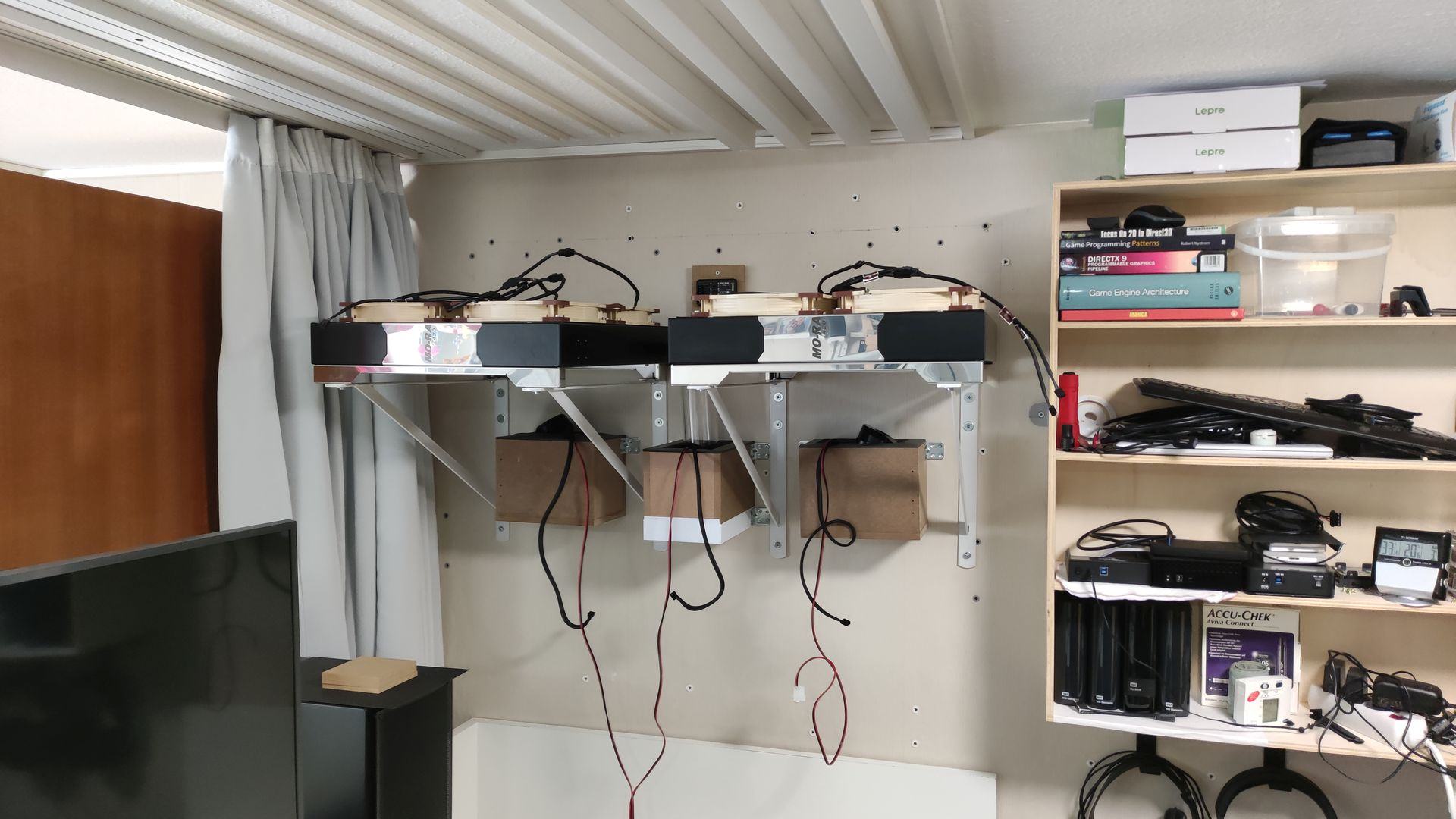

Sooo... gestern habe ich den MORA-Schrank abgebaut und WaKü direkt an die Wand montiert. Heute kam dann das Tubing dran und jetzt gerade läuft der Test nach dem Befüllen.

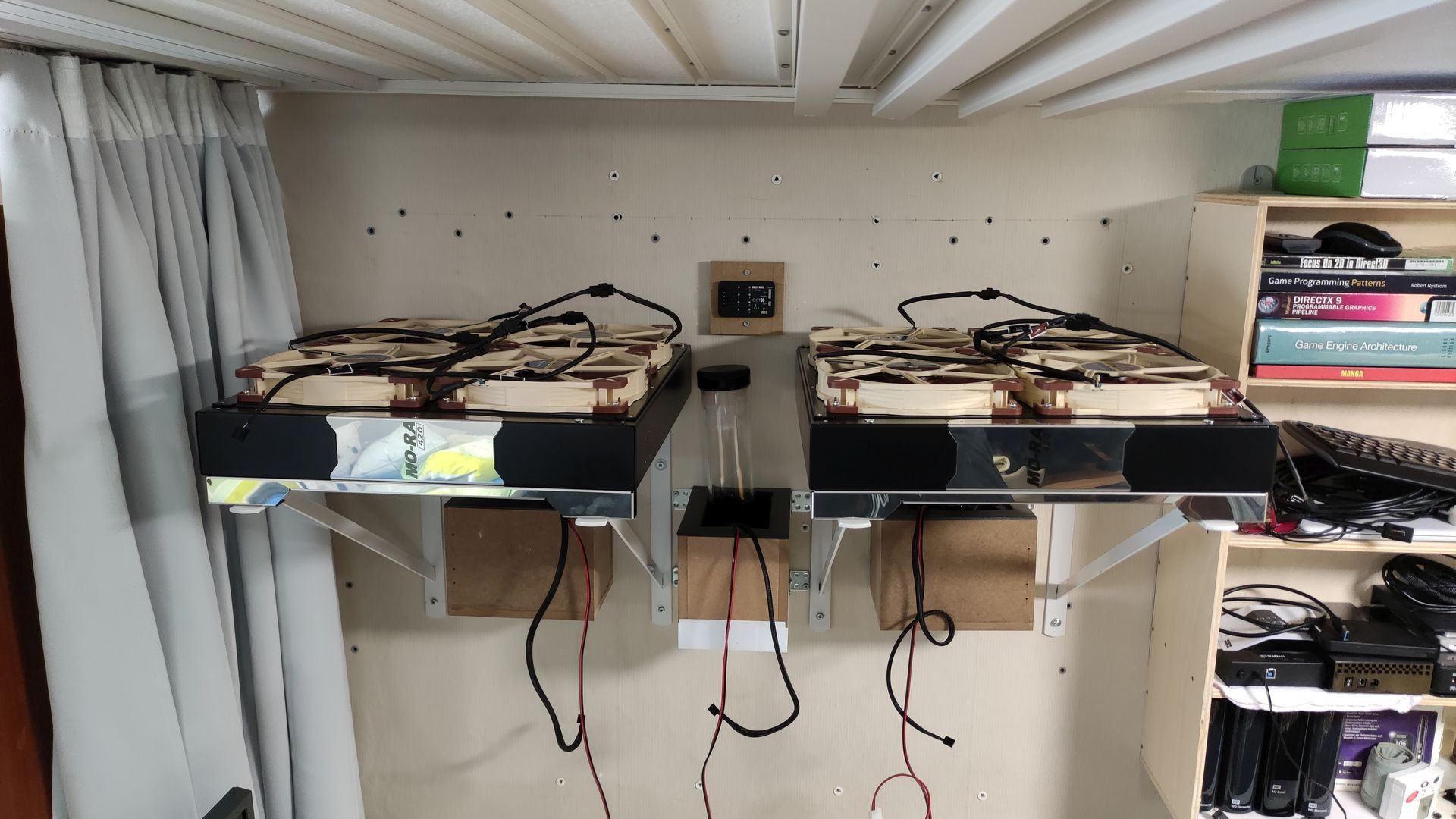

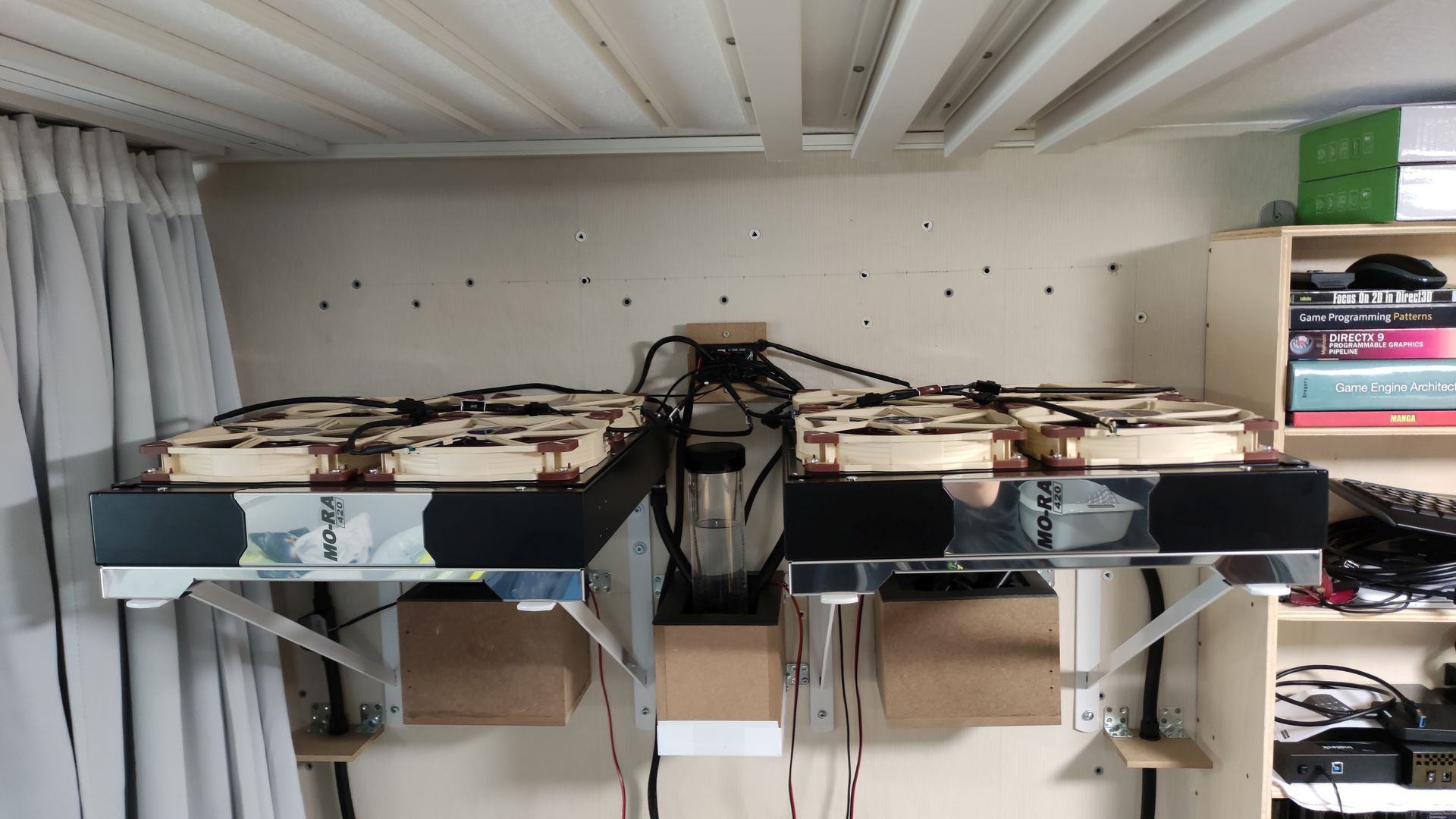

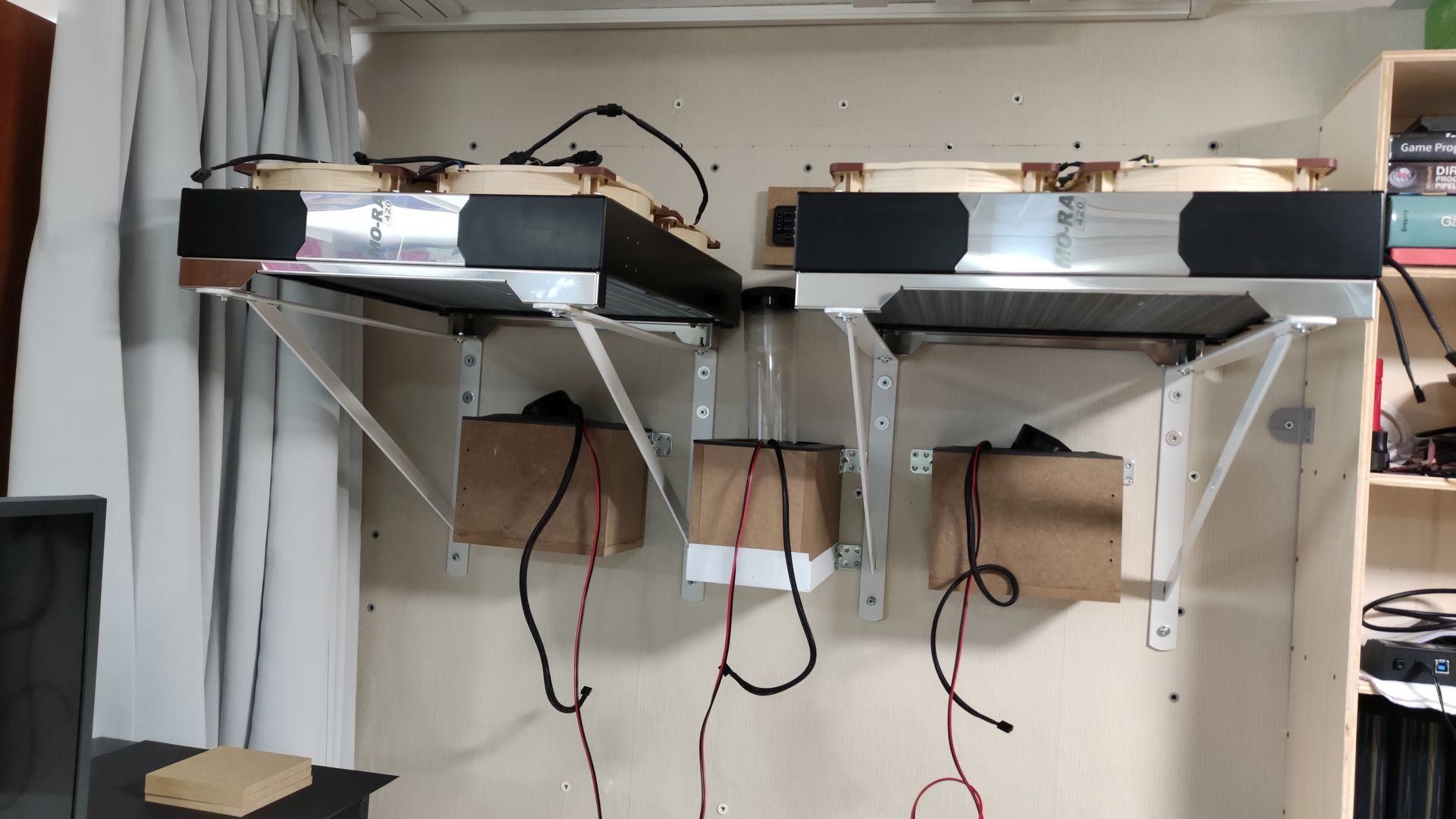

Die MO-RA habe ich direkt per Winkel/Regalträger an die Wand gepackt:

Ich brauchte keine "Holzadapter", da zu meinem Glück die Löcher im Winkel zu den Löchern in der Wandhalterung passen.

Die Pumpen-Kästen habe ich direkt per Winkel an die Wand geschraubt:


Der OCTO kam auch direkt an die Wand:


Die Fittinge, bzw. Überwurfmuttern, von den Schläuchen abzubekommen war wieder eine Freude. Das gelang mir nicht, sofern das Fitting verschraubt war. Ich musste also erst den gesamten Schlauch abschrauben, dabei den Schlauch ordentlich "verdrehen". Dann konnte ich die Überwurfmutter abschrauben, wenn ich mit der linken Hand den Schlauch direkt vor dem Fitting festhalte und dann die Überwurfmutter löse.

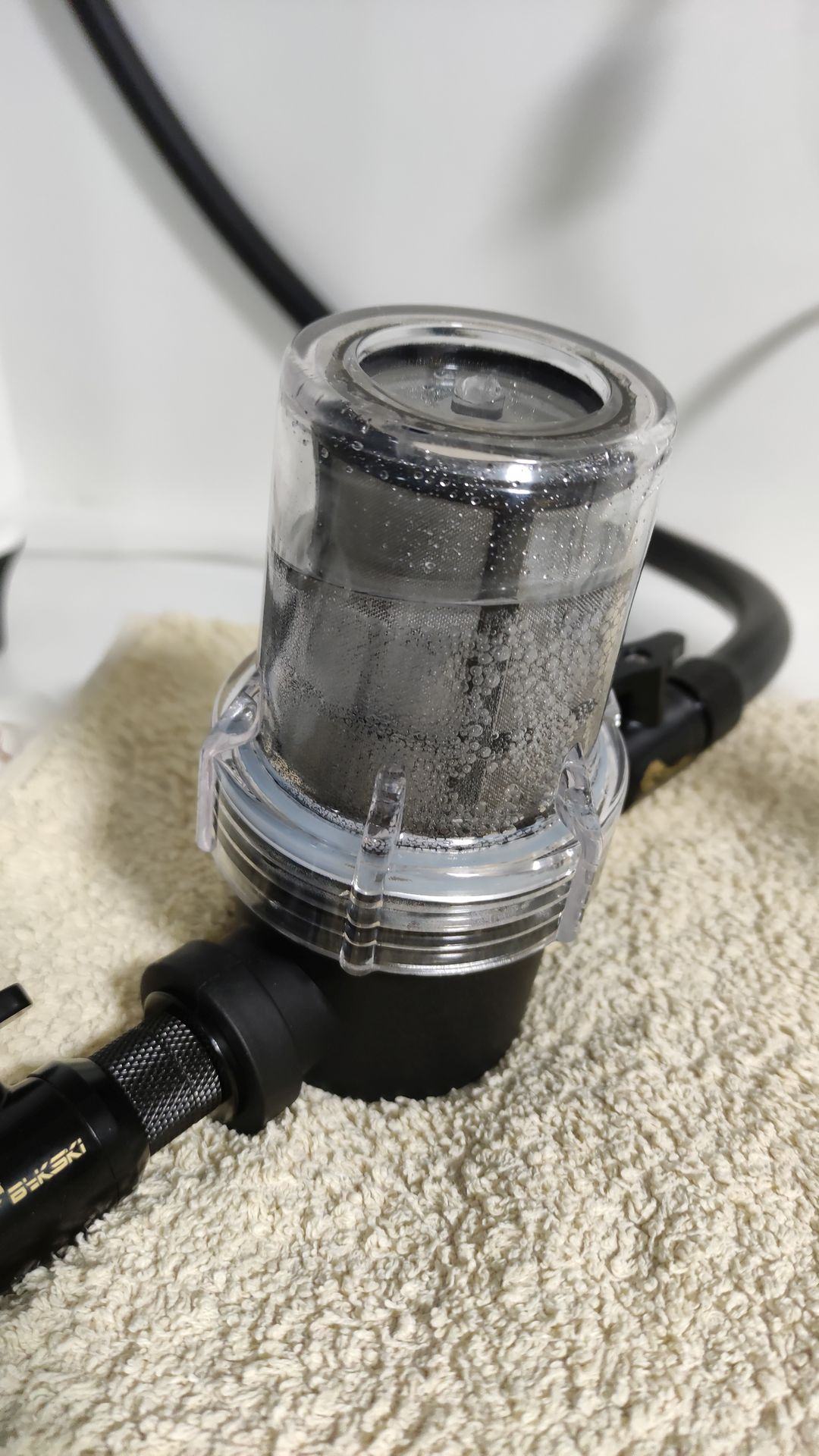

Im Filter vom AGB fand ich schwarze Stücke, vermute hier abgeplatzter Lack oder irgendwelche Gewindereste. Bei manchen Fittingen hingen auch schwarze "Fetzen" am Gewinde. Was auch immer diese schwarze Beschichtung ist, sie scheint sich an einigen Stellen zu lösen. Ich habe daraufhin AGB und Fittinge ordentlich gespühlt.

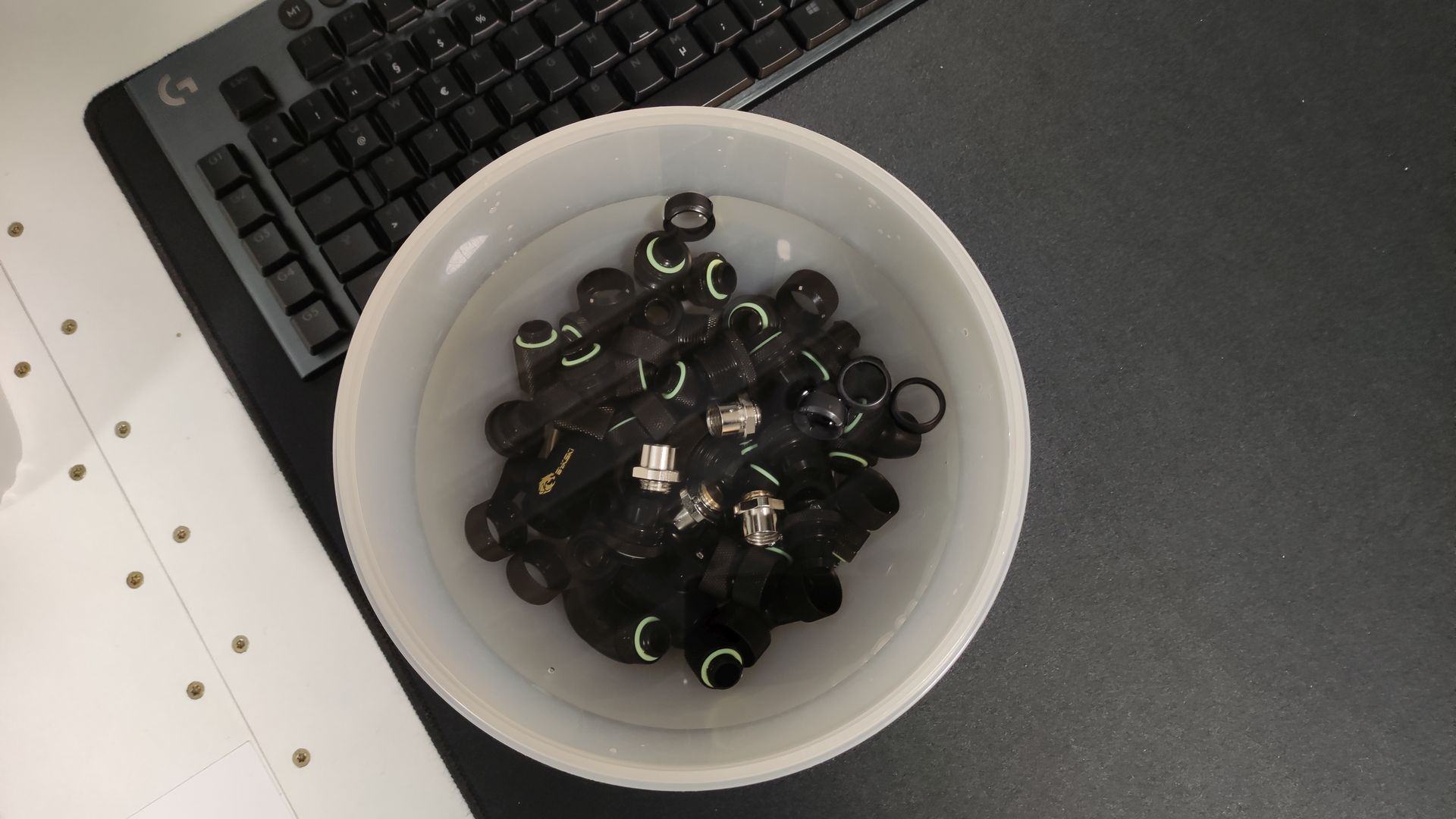

Zum Mittag gabe es heute Fitting-Suppe:

Ich habe alle "Kleinteile" in ein Nudelsieb gelegt, mit der Duschbrause ordentlich abgeduscht und danach in eine Schüssel mit destilliertem Wasser gelegt. Manche Dichtungen/Gummiringe hatten auch diese schwarzen Reste/Partikel.

Die alten Schläuche habe ich zum Testen/Anlegen benutzt. Bis auf den Teil mit den NS6 habe ich neue Schläuche verwendet. Dr. Drop sagte alles gut, also ab zum Befüllen. Ich habe 2 Liter DP Ultra dazugeschmischt, damit ich wenigstens beim Testen etwas Korrosionsschutz habe.

Mein Durschfluss ist um geschätzt 2% gesunken, keine Ahnung warum. Vielleicht weil einige Schläuche "ungünstig" verlegt sind.


Ich bekomme da einfach nicht die Luft raus. Ich habe IN/OUT getauscht, da ich dachte, dass es daran liegt. Nö, immer noch der gleiche Käse.


Billig, aber effektive Zugentlastung.

Und was hat der ganze Umbau nun gebracht?
- Noch mehr Löcher in der Wand!
- Sieht ... aus ... naja ... zum Glück mir fast egal.
- Es ist leiser als zuvor. Auf 5% Pumpe und 40% Lüfter sollte man mit Headset nix mehr hören.

Die meisten Geräusche werden weiterhin "indirekt" von den Pumpen erzeugt. Man spürt sehr deutlich die Vibrationen der Pumpe an den daran direkt angeschlossenen Schläuchen. Hier werde ich noch etwas experimentieren. Mir ist auch aufgefallen, dass die Vibrationen durch die Schotts in der Zugentlastung abnehmen.

Wenn ich den ALC Filter direkt auf meinen Tisch stelle, erzeugt das ein starkes Brummen. Daher steht er aktuell auf einem Handtuch. Auch das zeigt mir, wie stark die Vibrationen durch den Schlauch wandern.

Das System ist jetzt zwar leise genug, ich würde aber gern die Pumpen noch leiser bekommen. Da werde ich noch etwas nachdenken müssen.



[Sinusspass]

Du musst die Anschlüsse nicht so mit Gewalt zudrehen. Man sagt handfest. Es reicht schon, wenn ein Gewindegang greift. Klar ist mehr besser, aber das wenige langt schon völlig. Dann bekommst du die auch ab.
