Voraussetzung wäre die richtige Formulierung
Sorry, tue mir da verdammt schwer.
Meine elektrischen Kenntnisse reichen gerade dazu aus um eine Glühbirne einzudrehen und einen Stecker zu ziehen.
Beitrag automatisch zusammengeführt:
Sorry, tue mir da verdammt schwer.
Meine elektrischen Kenntnisse reichen gerade dazu aus um eine Glühbirne einzudrehen und einen Stecker zu ziehen.
Zuletzt bearbeitet:
Tingeltangel-Bob
Banned
Danke
Wie habt ihr eigentlich eure Buchsen (und Schirm!) geerdet?
Ich dachte eigentlich das wäre über Netzteil + Metallgehäuse schon erledigt, hab dann heute aber mal gemessen und festgestellt dass zumindest mein neues Gehäuse eine nicht leitende Beschichtung hat. 😭
Hab auch keine Ahnung von Elektronik - kann ich eine ungenutzte Masse vom Netzteil nutzen? Oder gar vom Mainboard à la unbenutzter Lüfterstecker? Hab den Schirm nur einseitig aufgelegt.
Ich dachte eigentlich das wäre über Netzteil + Metallgehäuse schon erledigt, hab dann heute aber mal gemessen und festgestellt dass zumindest mein neues Gehäuse eine nicht leitende Beschichtung hat. 😭
Hab auch keine Ahnung von Elektronik - kann ich eine ungenutzte Masse vom Netzteil nutzen? Oder gar vom Mainboard à la unbenutzter Lüfterstecker? Hab den Schirm nur einseitig aufgelegt.
Tingeltangel-Bob
Banned
Gibt es in naher Zukunft nochmals eine Aktion?
Falls ja, melde ich mich nochmals für 3 Kabel an.
Falls ja, melde ich mich nochmals für 3 Kabel an.
Tingeltangel-Bob
Banned
Zwei sind schon im Einsatz.
Allerdings liegen noch zwei Mora‘s hier.
Allerdings liegen noch zwei Mora‘s hier.
wAyne.sTaTs
Enthusiast
Ich würde auch eins nehmen
ragnar440
Profi
- Mitglied seit
- 14.01.2021
- Beiträge
- 72
Servus @deveth0
kannst mich einmal mit
auf die Liste setzen?
grüße
ragnar440
kannst mich einmal mit
| @ragnar440 | Schwarz, gerade | Schwarz, gerade | Schwarz | Tasker, 3m | Titanium Grey | ja | 69,82€ |
grüße
ragnar440
ragnar440
Profi
- Mitglied seit
- 14.01.2021
- Beiträge
- 72
wAyne.sTaTs
Enthusiast
Verkauft jemand sein Kabel?
Tingeltangel-Bob
Banned
Dafür möchte ich mich nochmals bedanken!
Beitrag automatisch zusammengeführt:
Denke, mit der letzten Info vom TE, eher nicht
Darf man hier auch weitere Fragen stellen?
Ich habe meine Kabel alle fertig aber es geht nicht. Die USB-Verbindung zum Quadro funktioniert einfach nicht.
Dabei habe ich alle Leitungen gemessen und sie haben Durchgang.
Die Belegung stimmt auch.
Verwende ich das AC Kabel mit USB-A, dann funktioniert das Quadro. Gleiches wenn ich das Kabel mit den internen USB direkt an das Quadro klemme.
Entsprechend sollte bei 5V., 12V und Gnd kein Problem liegen.
Am kleinen USB-Kabel für das Quadro liegen auch 5V und GND an.
Den internen USB-Stecker am PC habe ich eben auch nochmal neu gecrimpt.
Im Prinzip könnte es doch nur noch am mini-USB Stecker liegen. Aber, wenn ich hier seitlich auf die Kontakte gehe, dann kann ich messen und das passt auch.
Ich verstehe es momentan einfach nicht. Jemand irgendwie einen Tipp.
Habe die gesamte Leitung gemessen, von internen USB im PC direkt zu dem Mini-USB und alle Leitungen haben Durchgang und die richtige Belegung.
Ich habe hier was mit Schirmung des AC Kabels gelesen. Ich habe das einfach ein paar Zentimeter vor dem mini-USB Kabel getrennt und dann die Leitungen gelegt.
Kann das schon das Problem sein? hmm...
Kabel ist ca. 4 m lang, liegt es evtl. daran?
Ich habe meine Kabel alle fertig aber es geht nicht. Die USB-Verbindung zum Quadro funktioniert einfach nicht.
Dabei habe ich alle Leitungen gemessen und sie haben Durchgang.
Die Belegung stimmt auch.
Verwende ich das AC Kabel mit USB-A, dann funktioniert das Quadro. Gleiches wenn ich das Kabel mit den internen USB direkt an das Quadro klemme.
Entsprechend sollte bei 5V., 12V und Gnd kein Problem liegen.
Am kleinen USB-Kabel für das Quadro liegen auch 5V und GND an.
Den internen USB-Stecker am PC habe ich eben auch nochmal neu gecrimpt.
Im Prinzip könnte es doch nur noch am mini-USB Stecker liegen. Aber, wenn ich hier seitlich auf die Kontakte gehe, dann kann ich messen und das passt auch.
Ich verstehe es momentan einfach nicht. Jemand irgendwie einen Tipp.
Habe die gesamte Leitung gemessen, von internen USB im PC direkt zu dem Mini-USB und alle Leitungen haben Durchgang und die richtige Belegung.
Ich habe hier was mit Schirmung des AC Kabels gelesen. Ich habe das einfach ein paar Zentimeter vor dem mini-USB Kabel getrennt und dann die Leitungen gelegt.
Kann das schon das Problem sein? hmm...
Kabel ist ca. 4 m lang, liegt es evtl. daran?
Klar
4m inklusive dem internen Kabel oder ohne? USB limitiert blöderweise irgendwann.
Was hattest du für ein Kabel genommen?
Mach mal bitte ein Bild von deinem internen USB Stecker zum Verständnis. Ansonsten würde ich es mal so versuchen, dass du über das Neutrik nur die beiden USB Pins jagst und die Spannungen woanders her nimmst.
Wie hast du die Erdung der Kabelschirmung gemacht?
4m inklusive dem internen Kabel oder ohne? USB limitiert blöderweise irgendwann.
Was hattest du für ein Kabel genommen?
Mach mal bitte ein Bild von deinem internen USB Stecker zum Verständnis. Ansonsten würde ich es mal so versuchen, dass du über das Neutrik nur die beiden USB Pins jagst und die Spannungen woanders her nimmst.
Wie hast du die Erdung der Kabelschirmung gemacht?

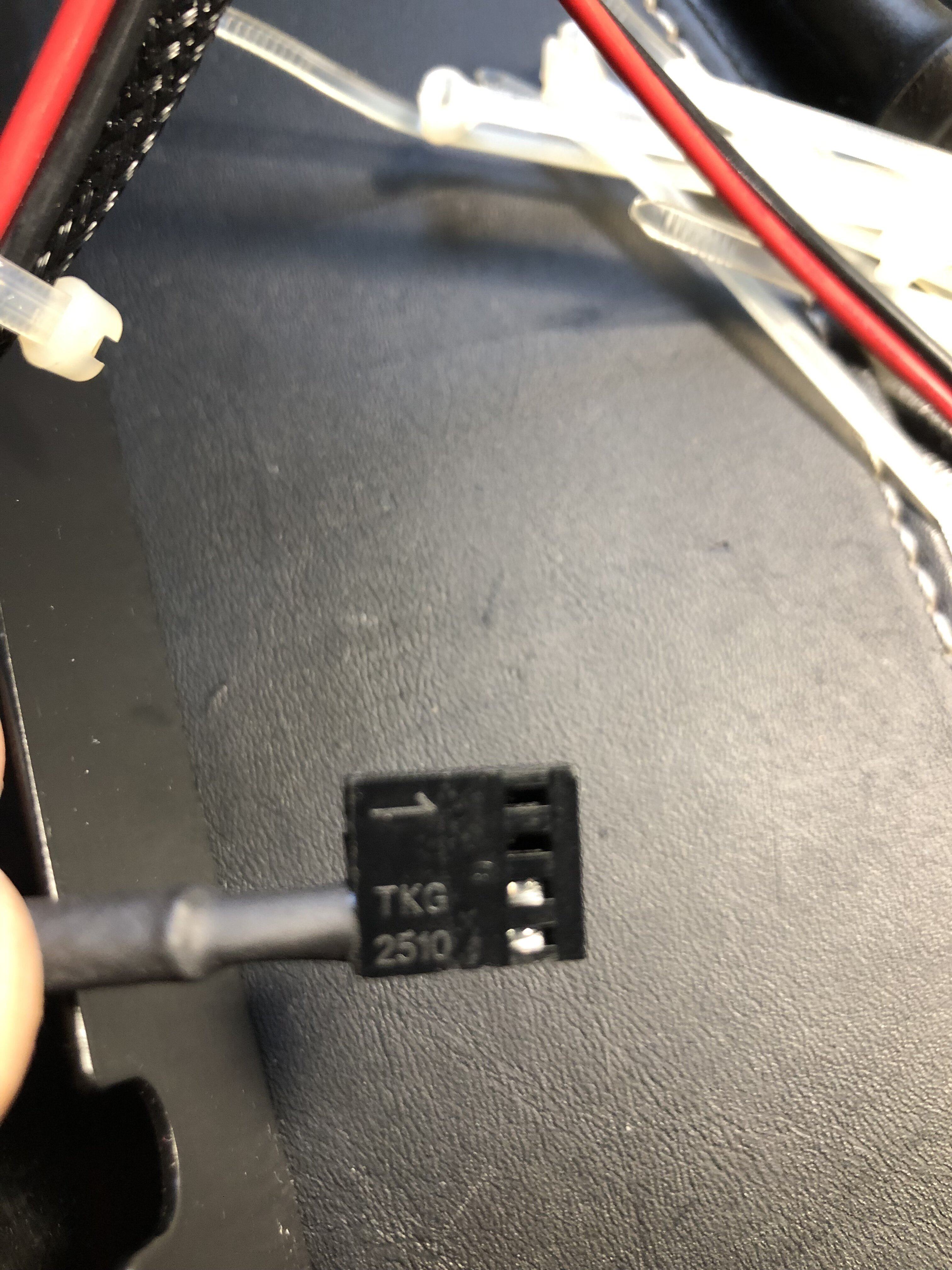

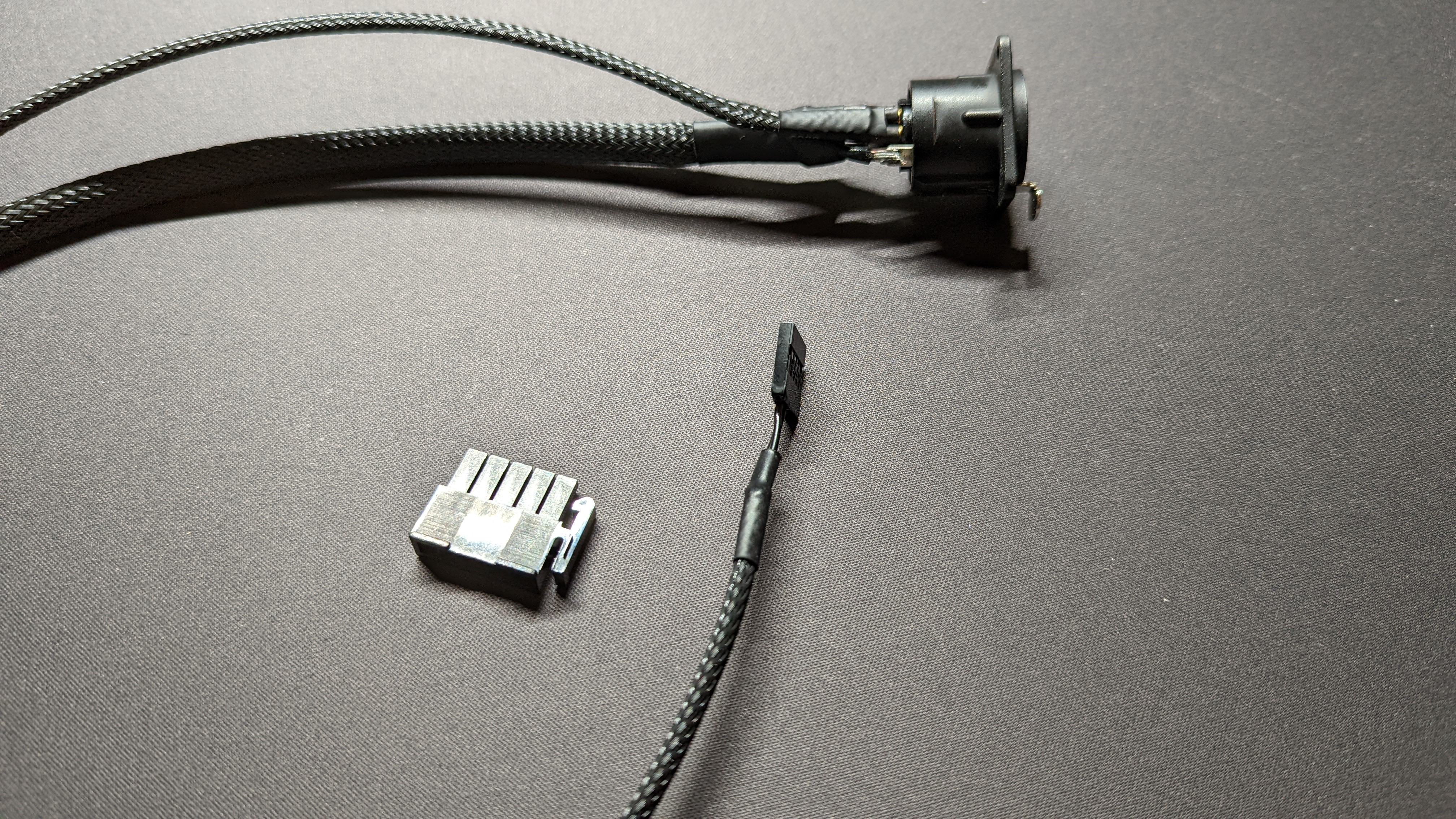

Hier mal ein Bild vom Kabel im PC.
Die Kabellänge könnte also das Problem sein. Ich habe noch ein Zweitkabel, dass müsste ich dann mal auf die beiden USB-Datensignale erweitern.
Glücklicherweise könnte ich schon noch etwas kürzen.
Müsste so 4-4,5m insgesamt haben. Ich könnte aber sicher locker 1m kürzer machen. Habe mir eine gewisse Reserve eingeräumt.
Für den FAT4 habe ich alles mit 1mm² gemacht, die Datensignale sind immer 0,75mm². Nur am Mo-Ra habe ich da 0,25mm² genommen.
Ich habe alle Stecker und das Kabel über GND geerdet. Also, der Neutrik Stecker und die Buchse haben ja eine separate Erdung, die habe ich mit an GND gelötet.
Das mit der Spannung direkt über das Netzteil könnte ich natürlich versuchen. Das wäre einen Test schon wert.
Du meinst das den FAT4 separat versorgen? Wenn ich den USB noch separat versorge, dann müsste ich ja wieder löten.
Die Kabellänge könnte also das Problem sein. Ich habe noch ein Zweitkabel, dass müsste ich dann mal auf die beiden USB-Datensignale erweitern.
Glücklicherweise könnte ich schon noch etwas kürzen.
Müsste so 4-4,5m insgesamt haben. Ich könnte aber sicher locker 1m kürzer machen. Habe mir eine gewisse Reserve eingeräumt.
Für den FAT4 habe ich alles mit 1mm² gemacht, die Datensignale sind immer 0,75mm². Nur am Mo-Ra habe ich da 0,25mm² genommen.
Ich habe alle Stecker und das Kabel über GND geerdet. Also, der Neutrik Stecker und die Buchse haben ja eine separate Erdung, die habe ich mit an GND gelötet.
Das mit der Spannung direkt über das Netzteil könnte ich natürlich versuchen. Das wäre einen Test schon wert.
Du meinst das den FAT4 separat versorgen? Wenn ich den USB noch separat versorge, dann müsste ich ja wieder löten.
Anhänge
Zuletzt bearbeitet:

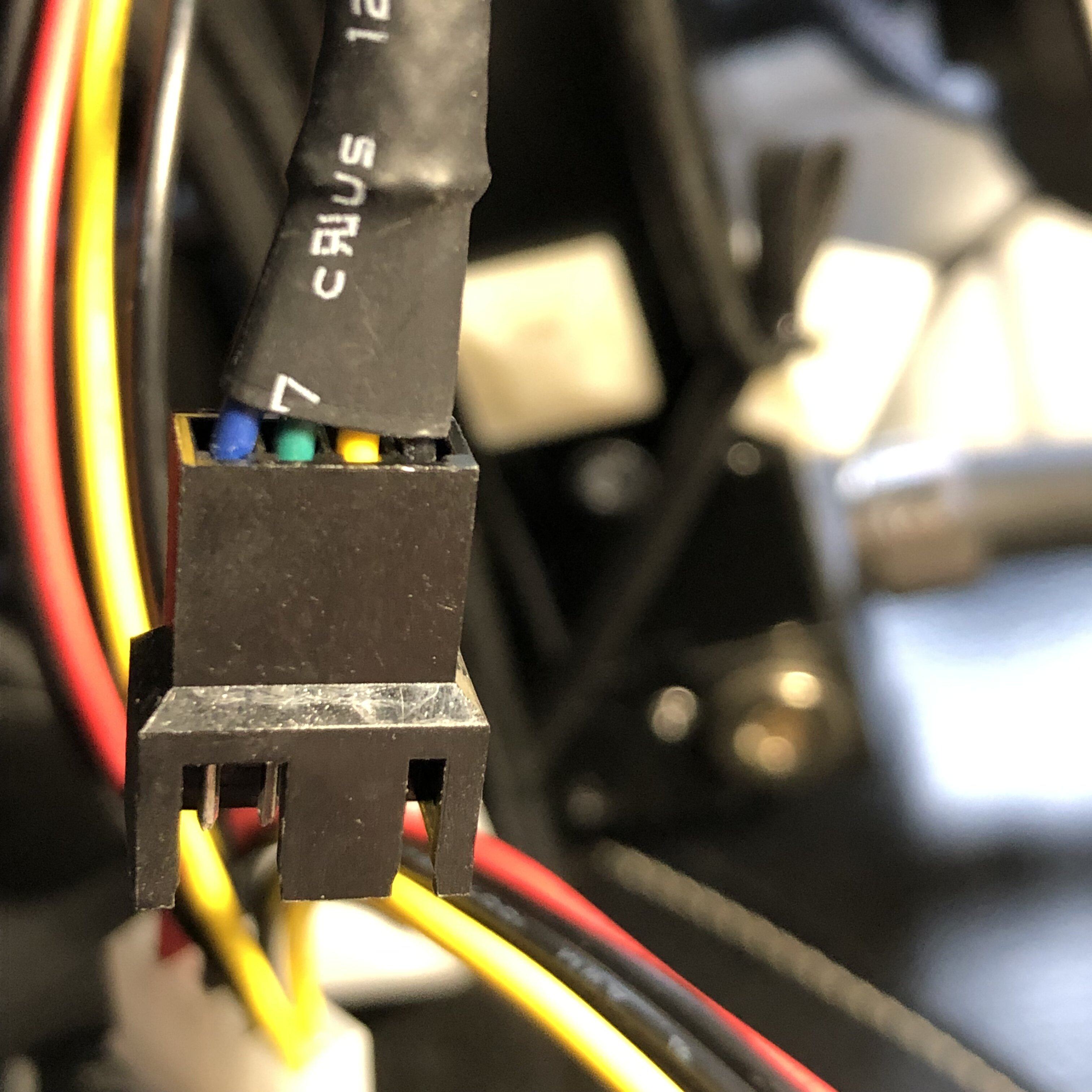

Der is ja schon nen bissi angeschmolzen
Am USB Stecker sind nur zwei Pins belegt, richtig?
Leuchtet bei der Quadro irgendwas auf, wenn du die ansteckst? Hast du mal gemessen, wieviel Spannung da am Ende rauskommt? Den Molex hast du ja sicher an der Quadro dran, richtig? Also mal bitte 5V und 12V am Molex messen und 5V am USB Stecker von der Quadro.
Am USB Stecker sind nur zwei Pins belegt, richtig?
Leuchtet bei der Quadro irgendwas auf, wenn du die ansteckst? Hast du mal gemessen, wieviel Spannung da am Ende rauskommt? Den Molex hast du ja sicher an der Quadro dran, richtig? Also mal bitte 5V und 12V am Molex messen und 5V am USB Stecker von der Quadro.
Du meinst den internen USB? Der war so, musst du dich bei MDPC beschwerden.
Den habe ich aber auch schon gestauscht.
Genau, am USB sind nur zwei Pins.
Ja, das Quadro leuchtet rot auf und dann geht die LED aus.
Am Quadro kommen über USB gut 5V an und über Molex auch 5 V + 12V.
klar, FAT4 ist auch angeschlossen.
Wenn ich über FAT4 anschließe und über USB-A, dann läuft auch alles.
Den habe ich aber auch schon gestauscht.
Genau, am USB sind nur zwei Pins.
Ja, das Quadro leuchtet rot auf und dann geht die LED aus.
Am Quadro kommen über USB gut 5V an und über Molex auch 5 V + 12V.
klar, FAT4 ist auch angeschlossen.
Wenn ich über FAT4 anschließe und über USB-A, dann läuft auch alles.
Hm, dann hast du da anscheinend wirklich irgend nen Problem mit der Schirmung oder Kabellänge. Ich würde wirklich mal versuchen, 5V und 12V aus dem Kabel zu nehmen und zu schauen, ob es nur mit USB klappt.
Ansonsten kannst du mal noch versuchen, die Schirmung vom Neutrik Kabel auf einer Seite nicht an GND zu hängen, vielleicht hilft das noch.
Ansonsten kannst du mal noch versuchen, die Schirmung vom Neutrik Kabel auf einer Seite nicht an GND zu hängen, vielleicht hilft das noch.
Danke, dann werde ich das alles mal ausprobieren.
Ich müsste dann einfach den FAT4 abstecken am Quadro und dann direkt vom Netzteil gehen.
5V dann separat, muss ich mal sehen.
Habe noch ein Kabel von Neutrik zu FAT4. Evtl. werde ich das Kabel zum Testen verwenden. Muss ich mal sehen.
Danke für deine Tipps, ich vermute mal, dass es an der Kabellänge liegt. Evtl. kürze ich mal einfach einen Meter. Den brauche ich sicher nicht. Eben etwas Reserve eingeplant. ;-)
Ich müsste dann einfach den FAT4 abstecken am Quadro und dann direkt vom Netzteil gehen.
5V dann separat, muss ich mal sehen.
Habe noch ein Kabel von Neutrik zu FAT4. Evtl. werde ich das Kabel zum Testen verwenden. Muss ich mal sehen.
Danke für deine Tipps, ich vermute mal, dass es an der Kabellänge liegt. Evtl. kürze ich mal einfach einen Meter. Den brauche ich sicher nicht. Eben etwas Reserve eingeplant. ;-)
Helojumper
Experte
Lag mit Sicherheit am Heißluftfön für die Schrumpfschläuche 😁Der is ja schon nen bissi angeschmolzen
Keine Ahnung, wurde so geliefert.
Ich habe keinen Heißluftfön.
Das Feuerzeug war das auch nicht dran. Sieht auch nicht angekokelt aus. Ist halt einfach so. 😀
Noch eine weitere Frage.
Muss das Kabel unbedingt geschirmt sein?
Das Kabel ist gut 4 m lang. Habe es eben mal gemessen. Insgesamt sollen es also 4,5 m sein.
Habe jetzt einfach nur normales Kabel ohne Schirmung genommen, nicht dass hier schon mein Problem liegt.
Und wenn eine Schirmung zwingend notwendig ist, dann diese auch im PC und in der Mo-Ra Blende verwenden?
Ich vermute, dass genau hier mein Problem liegt.
Hatte zuerst ein Kabel für SATA-Strom und PWM. Das habe ich dann für die Neutrik-Version verwendet. Wollte eben Geld sparen.
