[Sammelthread] MSI 890FXA GD-70 (890fx)

MSI 890FX GD-70 Sammelthread​

________________________________________________

Technische Daten

________________________________________________​

* Hersteller: MSI
* CPU-Sockel: Sockel AM3
* Formfaktor: ATX
* Mainboard Chipsatz: AMD 890FX (RD890)
* System-Bus (FSB / HT / QPI / DMI): 5.2 GT/s HT
* Grafikkarten Bus: PCI Express 2.0
* Arbeitsspeicher Typ: DDR3-SDRAM 1866MHz (PC3-15000)
* Anzahl der S-ATA Anschlüsse: 7
* Onboard Audiokanäle: 7.1
* Netzwerk Schnittstellen 2x
* Multi-GPU Unterstützung: CrossFire, CrossFireX
* Passive Kühlung: Ja

________________________________________________

Weiter Informationen

________________________________________________​

Superb Stability: Military Class Components
OC Genie: Easy Overclocking Technology
Unlock CPU Core: Unlock hidden CPU core and potential
DrMOS: Best power efficiency
Support USB 3.0 AND SATA 6Gb/s
Lossless 24bit/192kHz HD Audio





CPU

• 64bit AMD® Phenom II X6/X4/X3/X2, Athlon II X4/X3/X2 and Sempron CPU.
Please refer to CPU Support for compatible CPU; the above description is for reference only.
140W Support

* Supports AMD high performance 140W CPUs
* Reserve the ability for future CPU upgrade
* To fully release the power of AMD CPUs



Hyper Transport Bus

• HyperTransport 3.0 supporting speed up to 5200MT/s

Chipset

• AMD® 890FX and SB850 Chipset

Main Memory

• Supports four unbuffered DIMM of 1.5 Volt DDR3 800/1066/1333/1600*/1800*/2133* (OC) SDRAM, 16GB Max


Slots

• 4 PCI Express 2.0 slots with x16 operation (PCI Express Bus SPEC V2.0 compliant)
• 1 PCI EXpress 2.0 slot (PCI_E4) with x4 operation (PCI Express Bus SPEC V2.0 compliant)
• 1 PCI Express 2.0 x1 slot
• 1 PCI slot, support 3.3V/ 5V PCI bus Interface.



On-Board IDE

• One IDE port by JMicron® JMB363
- Supports Ultra DMA 66/100/133 mode
- Supports PIO, Bus Master operation mode
- Can connect up to two IDE devices

On-Board SATA

• 6 SATA III (1~6) ports by AMD® SB850
- Supports storage and data transfers at up to 6Gb/s
• 1 SATA II (SATA7) port by JMicron® JMB363
• 1 eSATA II / USB Combo port by JMicron® JMB363

RAID Function

- SATA III 1~6 support RAID 0, 1, 5, 10 mode by AMD® SB850

Audio

• Chipset integrated by Realtek® ALC889/ALC892
- True Blu-ray Audio Support
- Flexible 8-channel audio with jack sensing
- Compliant with Azalia 1.0 Spec


LAN

• Realtek PCI-E GbLAN controller 8111DL
- Integrated Fast Ethernet MAC and PHY in single chip
- Supports 10Mb/s, 100Mb/s and 1000Mb/s
- Compliance with PCI-Express Bus specification v1.0a


IEEE1394 / FireWire

• VIA® VT6315N chipset
- Supports up to two 1394 ports. (pinheader x2)
- Transfer rate is up to 400Mbps.


Internal I/O Connectors

- 1 x ATX 24-pin power connector
- 1 x ATX 8-pin 12V CPU power connector
- CPU x 1 / System x 4 FAN connectors
- 1 x Front panel audio connector
- 1 x Front panel connector
- 1 x Chassis intrusion switch connector
- 3 x USB 2.0 connectors
- 6 x Serial ATA III connectors
- 1 x Serial ATA II connector
- 2 x IEEE1394 connectors
- 1 x ATA133 HD connector
- 1 x Serial port connector
- 1 x Power button
- 1 x Reset button
- 1 x OC Dial button
- 1 x OC Dial knob
- 1 x Green Power button
- 1 x Debug LED button
- 1 x Clear CMOS jumper
- 1 x SPDIF-out connector
- 1 x TPM module connector

Back Panel I/O Ports

- 1 x PS/2 Keyboard port
- 1 x PS/2 Mouse port
- 1 x Claer CMOS button
- 1 x Coaxial SPDIF-out
- 1 x Optical SPDIF-out
- 5 x USB 2.0 ports
- 2 x USB 3.0 ports (blue)
- 1 x eSATA / USB 2.0 Combo port
- 2 x RJ45 LAN Jacks
- 1 x 6 in 1 audio jack

Dimension

• 24.5cm(L) x 30.5cm(W) ATX Form Factor

Mounting

• 9 mounting holes.


Testberichte/Reviews/Homepage:
MSI-TV

MSI Review

Homepage MSI

Heise.de: (zurzeit ab ca. 148€ zuhaben.

http://preisvergleich.hardwareluxx.de/a527581.html

________________________________________________

Bilder.

________________________________________________

​

Bitte Verschieben.
Kann im Sammelthread keinen Beitrag schreiben.
Danke



[mapim]

Wenn man Zockt bringt ne SSD recht wenig, aber da ich das OS und alle Progis auf der SSD hab nutze ich diese sehr viel. Ich möchte sie nicht missen.



[Thrawn.]

Wenn man Zockt bringt ne SSD recht wenig, aber da ich das OS und alle Progis auf der SSD hab nutze ich diese sehr viel. Ich möchte sie nicht missen.

für alles andere aka surfen va nutze ich es macbook, da is eh immer alles auf was ich brauche und gehtja nur in ruheszustand beim zuklappen, wäre eh bisserl heftig das sys in menier sig für mehr als zocken anzuwerfen, bei dem verbrauch...

es macbook braucht beim surfen im schnitt 9 watt...



[ro0ki]

wie gesagt mal schauen ob ich wirklich ne SSD nehmen werder, vll kommt auch erst ein größere Monitor so alle 24 - 27 Zoll. Mal schauen was sich da so machen lässt zum surfen habe ich auch noch ein 13" Notebook



[mapim]

haste eigentlich Recht GA.



[Equinox]

@mapim

Kannst du dich noch erinnern WO im BIOS der Eintrag stehen soll? Welches Programm benutzt du zum auslesen, und welche Treiber benutzt du (Microsoft od. AMD)?



[mapim]

also ich hab alle aktuellen Treiber von der MSI Seite installiert.
Ich hab gerade mal im Bios gesucht und hab da SMART irgendwie auch nicht gefunden.
Seltsam war mir sicher das dort mal irgendwann gesehen zu haben.
Es ist aber bei mir aktiv.
Speedfan und Cristal disk zeigen es für alle 3 HDDs an.



[xmenbabis]

MSI 890FXA GD 70 und Microsoft Sidewinder X4 Problem

Hi!
Hier erstmal die Daten zu meinem PC:

AMD Phenom II X4 955 125W (C3) Black Edition, 4x 3.20GHz
MSI 890FXA-GD70, 890FX (dual PC3-10667U DDR3)
Gigabyte GeForce GTX 560 Ti OC, 1024MB GDDR5, 2x DVI, Mini-HDMI, PCIe 2.0
EKL Alpenföhn Matterhorn (Sockel 775/1156/1366/AM2/AM2+/AM3)
Western Digital Caviar Black 1000GB, SATA 6Gb/s
Kingston ValueRAM DIMM Kit 4GB PC3-10667U CL9
ASUS Xonar DX 7.1, PCIe x1
Coolermaster HAF X
Corsair AX 750 W
Tastatur: Sidewinder X4


Das Problem welches ich habe, außert sich darin, das meine Tastatur (Sidewinder X4) ab und zu nicht erkannt wird. Wenn sie richtig erkannt wird komme ich ins BIOS mit Entfernen (USB Lagacy support eingeschaltet) und Windows erkennt die Tastatur auch richtig. Manchmal jedoch (ca. jeder 3 Systemstart), leuchtet sie beim starten des BIOS nicht auf und wird später in windows auch nicht richtig erkannt (unknown device wird im Gerätemanager angezeigt).
Liegt dies an der Tastatur oder sind vielleicht die USB Ports defekt?


Danke schonmal für eine Antwort


Viele Grüße,
xmenbabis



[mapim]

Hast du die Tastatur auch mal an nem anderen PC getestet ? Vielleicht ist der Usb der Tastatur hinüber ? Sind alle Treiber aktuell ?
Hast du auch mal die andern USB Ports getestet oder Probleme mit andern Usb Geräten gehabt ?



[xmenbabis]

Habe die Tastatur auch an anderen USB Ports getestet, genau dasselbe Problem.
An einem anderen PC läuft die Tastatur einwandfrei.
Andere USB Geräte verursachen keine Probleme.

Besitzt jemand hier eine Sidewinder X4 und das MSI 890FXA GD70????

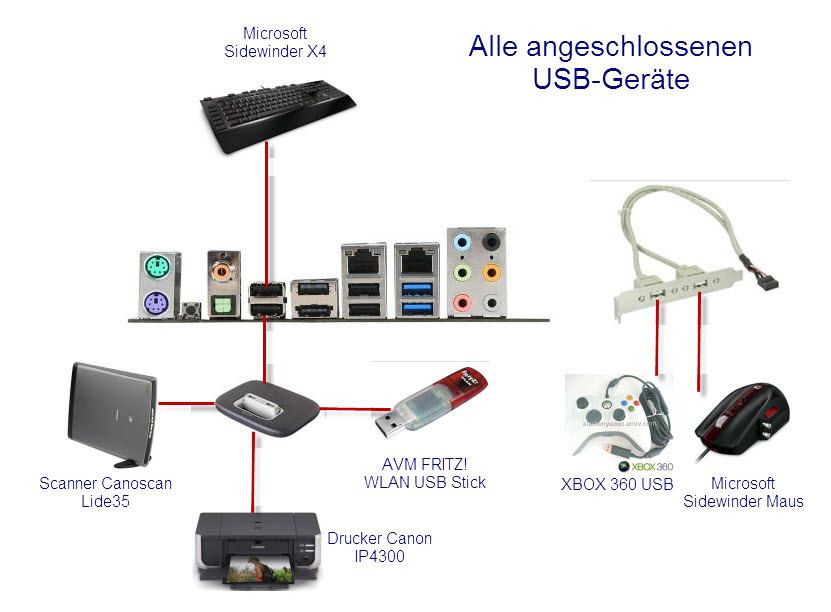

Hier noch ein Bild aller meiner USB Geräte:
Der USB HUB in dem Bild ist ein aktiver Hub mit Netzteil



[Thrawn.]

Habe die Tastatur auch an anderen USB Ports getestet, genau dasselbe Problem.
An einem anderen PC läuft die Tastatur einwandfrei.
Andere USB Geräte verursachen keine Probleme.

Besitzt jemand hier eine Sidewinder X4 und das MSI 890FXA GD70????

Hier noch ein Bild aller meiner USB Geräte:
Der USB HUB in dem Bild ist ein aktiver Hub mit Netzteil

welches bios verwendest du ? meine razer deathadder und tarantula mit 2 usb anschlüssen macht keine probs



[xmenbabis]

Zuzeit ist noch das BIOS Version 1.0 drauf und das aktuellste auf der MSI Hompage ist 1.7. BIOS Update werde ich die nächsten Tage mal machen. Bearbeite im Moment wichtige Dokumente und brauche den PC unbedingt! Deswegen wollte ich erst nach einer Datensicherung ein BIOS Update machen.
Welches BIOS benutzt du mit der Razer Tarantula???



[Thrawn.]

Zuzeit ist noch das BIOS Version 1.0 drauf und das aktuellste auf der MSI Hompage ist 1.7. BIOS Update werde ich die nächsten Tage mal machen. Bearbeite im Moment wichtige Dokumente und brauche den PC unbedingt! Deswegen wollte ich erst nach einer Datensicherung ein BIOS Update machen.
Welches BIOS benutzt du mit der Razer Tarantula???

nutze 1.7 ist sehr stabil ,die tarantuala brauchtja viel strom, daher die 2 anschlüsse, solltest unbedingt mas bios updaten, ging bei mir in windows problemlos

wann hast du das board gekauft ? bei mir war 1.6 drauf, 1.0 isja asbach alt^



[xmenbabis]

Habe das Board vor zwei Wochen gekauft bei ARLT



[Thrawn.]

Habe das Board vor zwei Wochen gekauft bei ARLT

ungewöhnlcih, wie gesagt, unbedingt mas neue bios flashen denke da liegt das problem



[xmenbabis]

Danke GA-Thrawn, werde ich machen und danach berichten.



[seltsam]

mmmm...komisch,ich hab mein GD70 vor 6 monaten gekauft und da war schon das 1.7 drauf.Und es läuft das es eine wahre Freude ist))))
Greezz vom happy seltsam



[xmenbabis]

Habe jetzt das BIOS 1.7 aufgespielt. Werde die Tage nochmal mit der Sidewinder testen.



[Thrawn.]

mmmm...komisch,ich hab mein GD70 vor 6 monaten gekauft und da war schon das 1.7 drauf.Und es läuft das es eine wahre Freude ist))))
Greezz vom happy seltsam

bei mir war 1.6 drauf, habs halt schnell geflashed, mein X 6 läuft auch wie die hölle



[x3zsp]

hi, ich hab mal ne dringende Frage bezüglich m-flash:

wie lange dauert das flashen von einem usb-stick? ich flashe grad ein neues bios, aber es dauert schon mehrere Minuten.

einen reset will ich nicht riskieren. was kann ich tun?


edit: hat sich erledigt. das board mag den usb stick nur von den hinteren anschlüssen nehmen.



[x3zsp]

Erhöht das Board die Spannungen eigentlich selbst beim OCen, wenn diese auf Auto stehen?



[Thrawn.]

Erhöht das Board die Spannungen eigentlich selbst beim OCen, wenn diese auf Auto stehen?

ich denke ja, daher sollte man zumindest ram und cpu selbst einstellen und ggfs erhöhen beim ocen



[x3zsp]

Ich war etwas durcheinander, da Auto grau gefärbt ist und die Erklärung der Farben folgendermaßen ist.

grau = default
weiß = sicher
rot = unsicher

Ram und CPU habe ich manuell eingestellt. Den Rest habe ich auf Auto gelassen, falls das Board die restlichen Spannungen doch autom. hochstellt, würde ich die auch festsetzen wollen.

Wie sehen denn deine Spannungseinstellungen aus?



[Thrawn.]

Ich war etwas durcheinander, da Auto grau gefärbt ist und die Erklärung der Farben folgendermaßen ist.

grau = default
weiß = sicher
rot = unsicher

Ram und CPU habe ich manuell eingestellt. Den Rest habe ich auf Auto gelassen, falls das Board die restlichen Spannungen doch autom. hochstellt, würde ich die auch festsetzen wollen.

Wie sehen denn deine Spannungseinstellungen aus?

ram 1,51 volt, cpu 1,41 und der rest auto, rest stehtja inner sig, ram und cpu usw, läuft wie die hölle^



[ro0ki]

Hey Leute,

ich wollte gerade den PC starten und bekomme ein mega lautes und durchgehendes Piepen was ist das?

Gruß
ro0ki



[mapim]

kommst du noch ins BIOS ?



[ro0ki]

Nix kann ich machen



[mapim]

Resette mal das Bios und überprüfe ob alle Kabel und Stecker richtig stecken.



[ro0ki]

Habe die Batterie mal entfernt und Kabel stecken alle. Wenn ich die Kabel für beide Grafikkarten einstecke geht über haupt nichts. Wenn die Grakas nicht drin sind kommt das mega laute piepen.



[mapim]

Du kannst das Bios einfacher resetten indem du hinten am Back Panel unter den Maus und Tastatur Eingängen den Clear COMS Butten drückst.
hast du evtel eine andere Graka zu Testen ? Ohne Graka ist das piepen normal.
Evtel teste mal ob vielleicht ein Graka funzt oder eine was weg hat.
Drehen den überhaupt irgendwelche lüfter oder gehen die LEDs an.
Macht der Status LED irgendeine Fehlermeldung ?



[ro0ki]

Also wenn ich die grakas nicht am nt anschliesse gibt es das piepen. Pumpe, Aquaero, Lüfter und Leds gehen an. Mainboard leds weiß ich jetzt nicht genau muss ich nachher testen und nachschauen. Vll sind ja auch die grakakühler zu fest angezogen.
