Der vordere Lüfter klingt noch nicht so kerngesund, aber am Lager liegts nicht. Welle eingelaufen. Dann ist das halt so. Elko noch geklebt, alles gereinigt. Läuft auf 80°C mit geradem pcb. Vorher pcb verbogen und 104°C . Rennt mit knapp 24000 punkten im 3dmark01:)


Anhänge

  • IMG_20210513_120000.jpg
    956,3 KB · Aufrufe: 89
Graphitol verwendet schon ?

Wenn du mich meinst, ich nutze silikonöl oder Waffenöl. Hat bis jetzt immer funktioniert. Man müsste entweder an Lager mit untermaß Ran kommen oder die Welle tauschen. Unheimlicher Aufwand. Da ist es oftmals günstiger den Lüfter komplett neu zu kaufen. Dann fehlen aber wieder die sticker. Und vermutlich leuchtet er dann auch blau und nicht rot. Sowas zieht übelste Kreise:(

Ich habe mir damit geholfen

www.computerbase.de

Eure aktuellen Retro Projekte

Mein P4 hat 4x512 MB verbaut. War nicht einfach die zum Laufen zu bringen. Immer wieder lustig, wenn einem jemand was als total funktionsfähig, und fehlerfrei verkauft, und dann die Seite bei memtest komplett rot ist. ;) Schade um den schönen RAM: 1GB schnelle DDR 400er Module von Geil mit...
www.computerbase.de www.computerbase.de

Und ich habe den CPU Lüfter jetzt wieder einmal angeschlossen - da war dann auch Ruhe

Achtung, nichts für schwache Nerven :d
Gfx59u delided. Der hundertelf Grad Patient bekommt neue wlp. Mittels delidtool von einem geschätzten Forumsmitglied entdeckelt @WMDK jetzt kommt neue wlp drauf und dann wird mit hitzebeständigem silikon verklebt. Danach ist Männertag:) lasst es euch gut gehen


Anhänge

  • IMG_20210513_152625.jpg
    1,4 MB · Aufrufe: 112
  • IMG_20210513_154020.jpg
    957 KB · Aufrufe: 106
  • IMG_20210513_154033.jpg
    798,8 KB · Aufrufe: 104
Karte montiert und getestet. Wozu der Zauber fragt sich vllt der ein oder andere? Die Bilder sprechen denke ich für sich 111°C->72°C das entspricht laut Adamries einer Verbesserung um 39°C gemessen an 3dmark01 ein lauf.


Anhänge

  • IMG_20210514_142957.jpg
    921,4 KB · Aufrufe: 85
  • IMG_20210514_142936.jpg
    1,1 MB · Aufrufe: 85
Wie bekommt man den HS gut ab? Rasierklinge? Habe da auch 1-4 Kandidaten.

Mittel Rasierklinge oder Skalpell. Geduld und etwas Fingerspitzengefühl ist gefragt. Man sollte zudem nichts erzwingen wollen. Ob man den HS schlussendlich wieder montiert ist Geschmacksache. Ohne HS läuft die Karte um die 65°C. Wenn der HS fehlt, gefällt das aber nicht jedem. Muss jeder selbst wissen:)


DigChip IC database

DigChip is a provider of integrated circuits documentation search engine, it is also distributor agent between buyers and distributors excess inventory stock.
www.digchip.com

Einfach mal nach nem LDO-Regler suchen. Ich habe irgendwo noch einen rumliegen, aber ob der 1,5 A bringt weiß ich gerade nicht.

Edit:
Gibts bei Reichelt:
www.reichelt.de

LT 1086 CT3,3 - LDO-Spannungsregler, fest, 3,3 V, 1,5 A, TO-220

1,5A Positive Regulatoren mit niedrigem Dropout Einstellbare und feste 2,85V, 3,3V, 3,6V, 5V, 12VBeschreibungDer LT ®1086 ist für einen Ausgangsstrom von bis zu 1,5A ausgelegt. Die gesamte inter [...]
www.reichelt.de www.reichelt.de

Es ist das gleiche. Zieht man den GND-Pin auf Masse, so stellen sich am Ausgang 3V3 ein. Setzt man jedoch diesen Pin gegen der Masse höher, so stellt sich eine andere Spanung ein. --> Siehe App Note auf Seite neun im Datenblatt von LT: https://www.analog.com/media/en/technical-documentation/data-sheets/1086ffs.pdf oder auf Seite eins im Datenblatt von Semtech. (Adjustable Voltage Regulator)
Mit dieser Technik kann man z.B. auch einen 7805 für andere Spannungen missbrauchen.

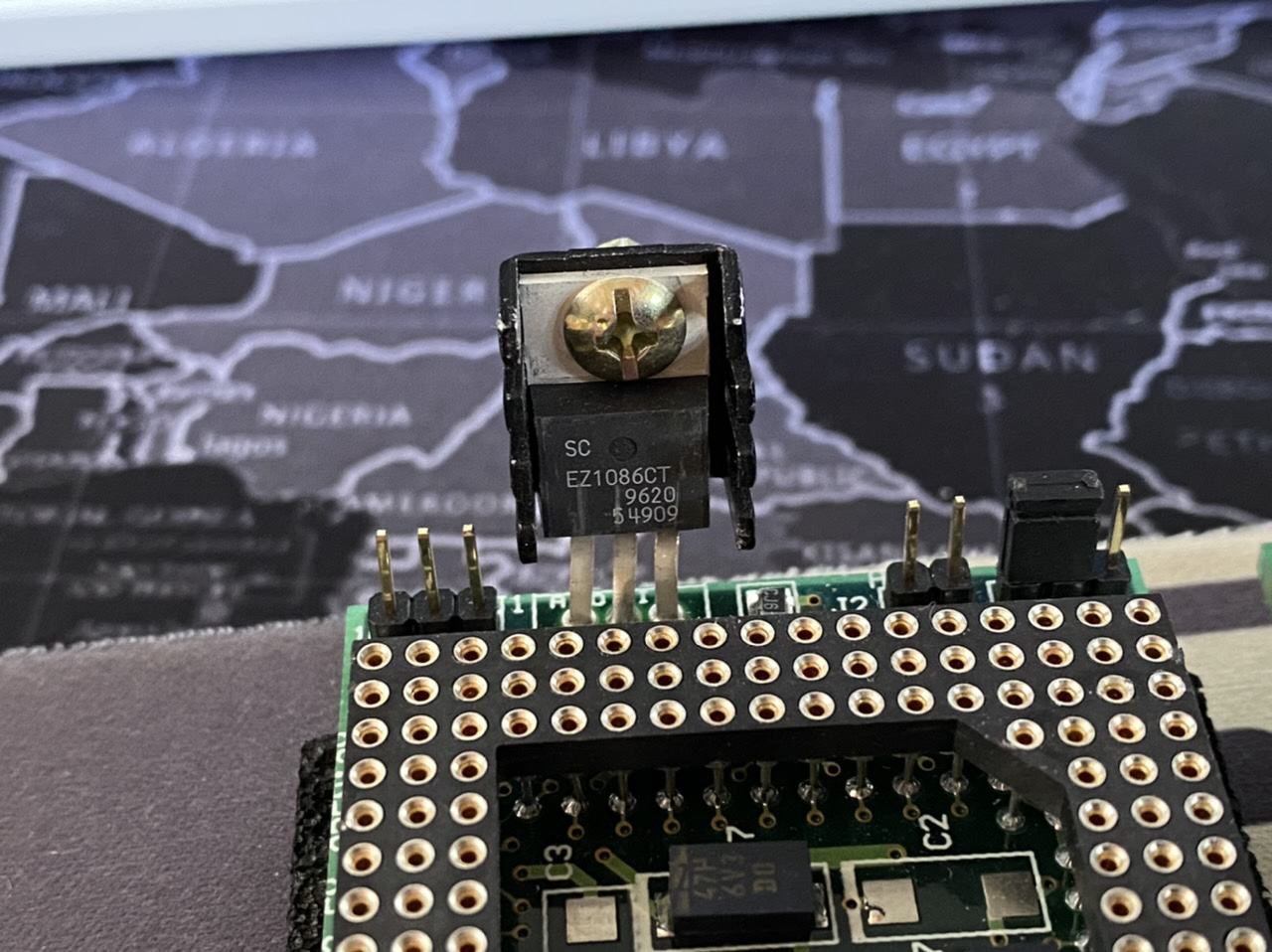

wobei scheinbar der originale 3,3V und 3,45Vmachen soll, der verlinkte ANALOG DEVICES LT1086CT-3.3 dann 3,3v und 3,6v oder?

So ist das nicht zwangsläufig zu verstehen. In der original Schaltung ist gnd masse. Und da gibt er 3,3v aus. Fest. Gebe ich ihm über einen definierten lastunabhängigen Spannungsteiler etwas anderes als Masse (0v) zb 0,5v betrachtet er die 0,5v als 0v und gibt 3,3+0,5v aus. Da sein Massepotential angehoben wurde.(pullup) Nennt sich pullup oder pulldown Widerstand. Je Nachdem @CryptonNite kann das sicher noch ausführlicher erklären.

Stangelator schrieb:
So ist das nicht zwangsläufig zu verstehen. In der original Schaltung ist gnd masse. Und da gibt er 3,3v aus. Fest. Gebe ich ihm über einen definierten lastunabhängigen Spannungsteiler etwas anderes als Masse (0v) zb 0,5v betrachtet er die 0,5v als 0v und gibt 3,3+0,5v aus. Da sein Massepotential angehoben wurde.(pullup) Nennt sich pullup oder pulldown Widerstand. Je Nachdem @CryptonNite kann das sicher noch ausführlicher erklären.
Zum Vergrößern anklicken....
Das ist vollkommen richtig.
Salopp gesagt kann man dem Schaltkreis auch permanent verarschen, in dem man ihm eine höhere Messe über einen Spannungsteiler vorgaukelt. Da er immer zwischen dem GND- bzw. ADJ-Pin seine 3V3 haben will, stellt sich dann so gegen die echte Masse eine höhere Spannung ein.
Wenn man übrigens am ADJ-Pin eine negative Spannung gegenüber der Masse anlegt, so kann die Ausgangsspannung sogar kleiner als die 3V3 sein, aber das nur am Rande, sonst seid ihr wohl ein wenig zu verwirrt :d

hab ein paar LT1585CT-3.3 hier liegen (Abit BP6), können wohl 5A ;) nutzbar oder totaler Käse? Ich gucke halt wie ein Ochse in die Datenblätter ;(

Danke euch schonmal riesig! ;)

Zuletzt bearbeitet:

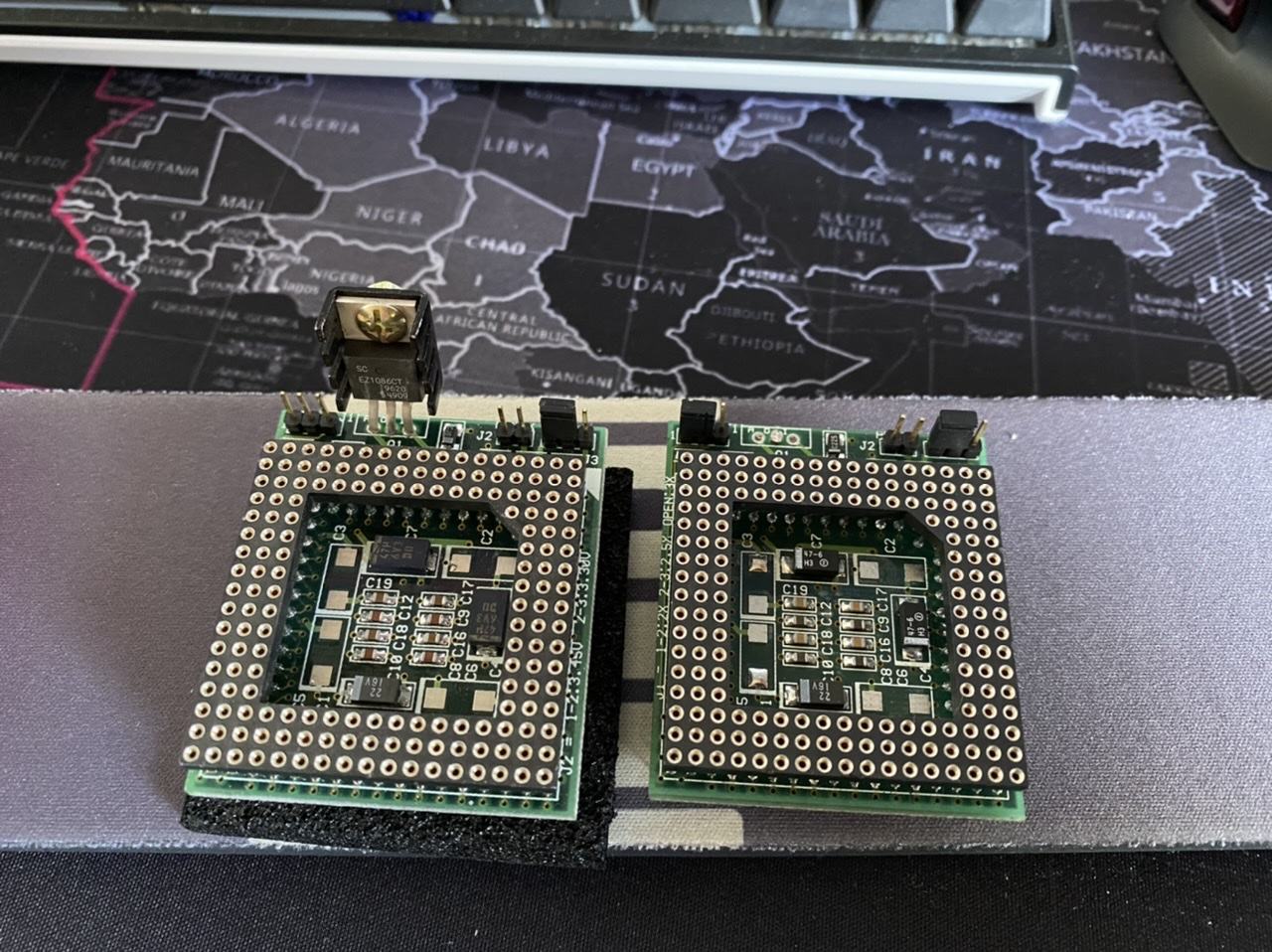

Auch von mir ein kleines Danke. Durch Zufall hab ich ja gleichzeitig mit the_patchelor etwas ähnliches mit demselben Schaltregler gepostet und verstehe auch nun, wozu diese beiden Widerstände auf der Platine gut sind. Ein 210 Ohm geht gegen Masse (vermutlich um 3,5~3,6V abbilden zu können) und einer (0 Ohm) geht auf den Jumperblock.

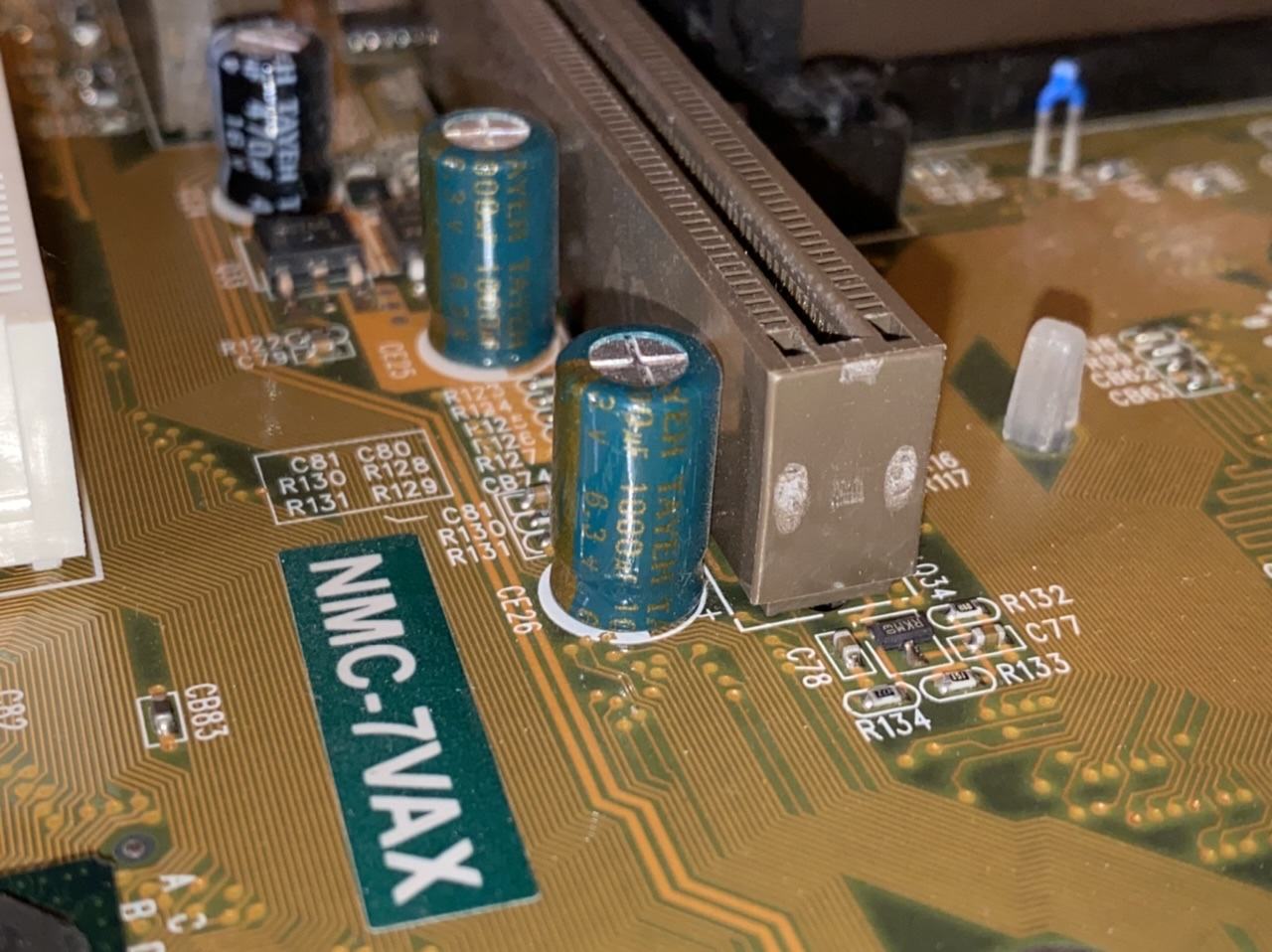

werde demnächst vermutlich vorsorglich das NMC-7VAX überholen und zumindest die großen 1200/10 und 2200/10er erneuern obwohl optisch noch gut. 1000/6.3 gleiche Serie dann vermutlich auch noch...

TAYEH LE wenn ich es richtig erkenne... einfach Pana FR oder FC oder gibt's was schönes in Poly? ;)

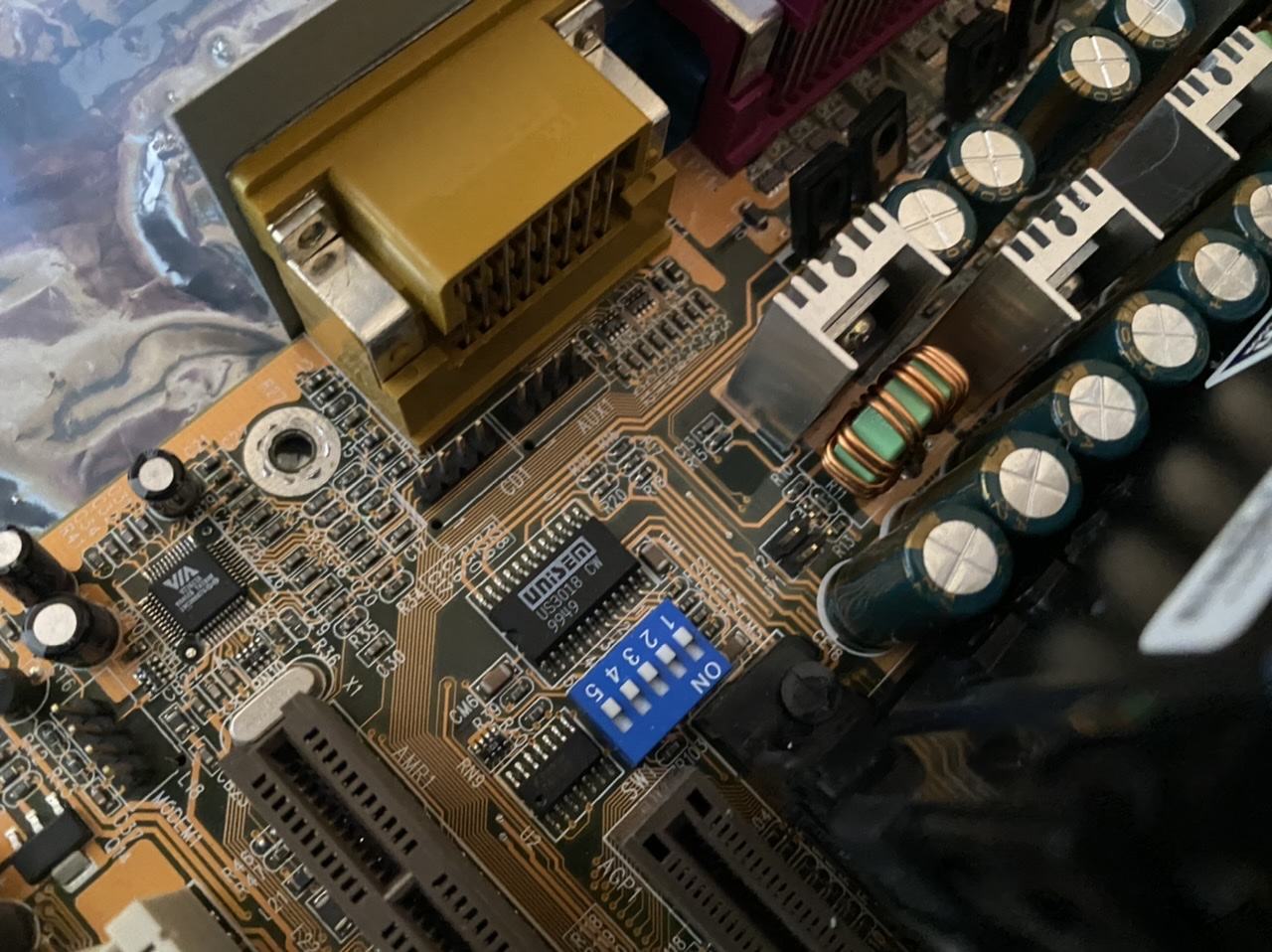

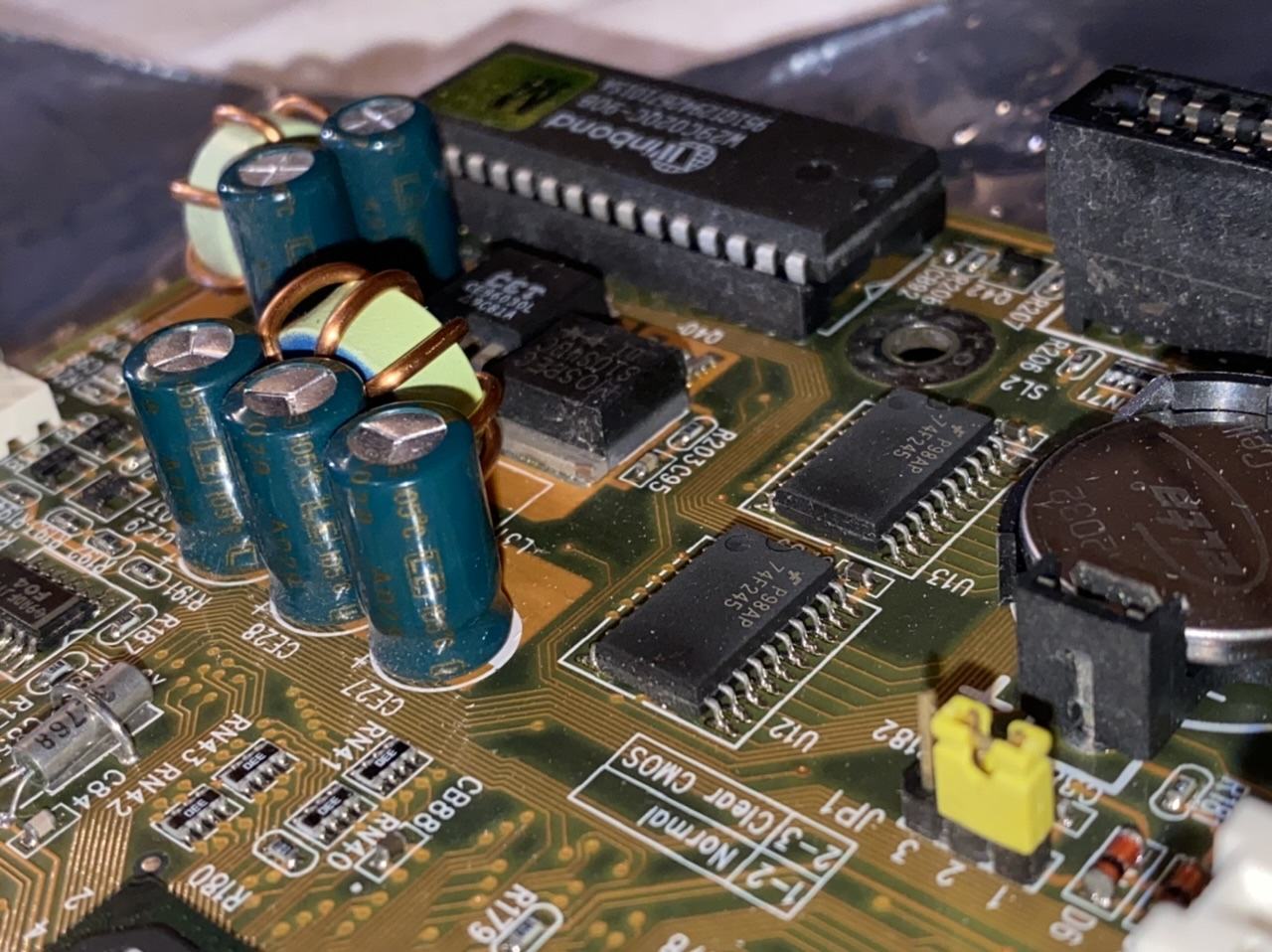

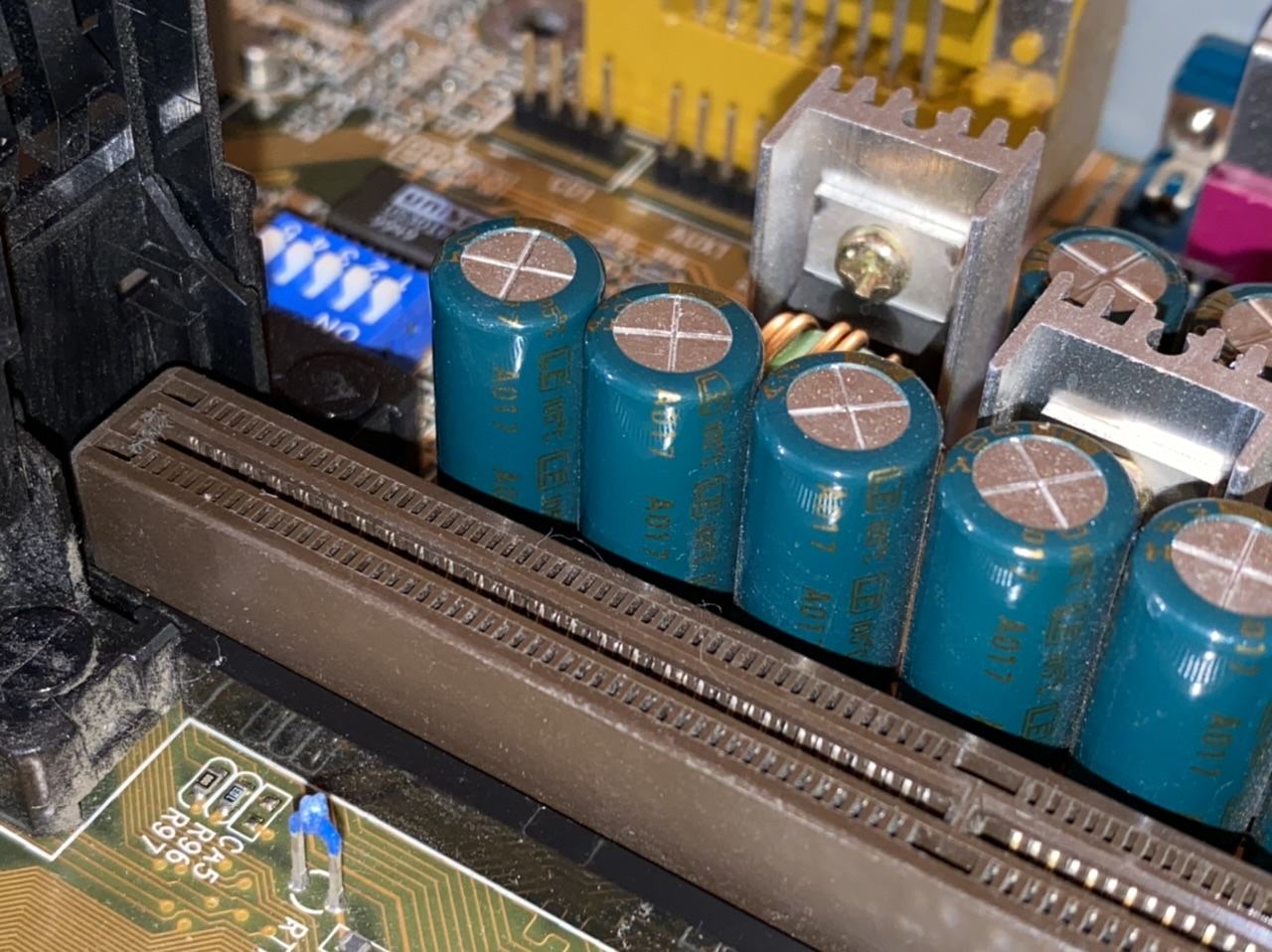

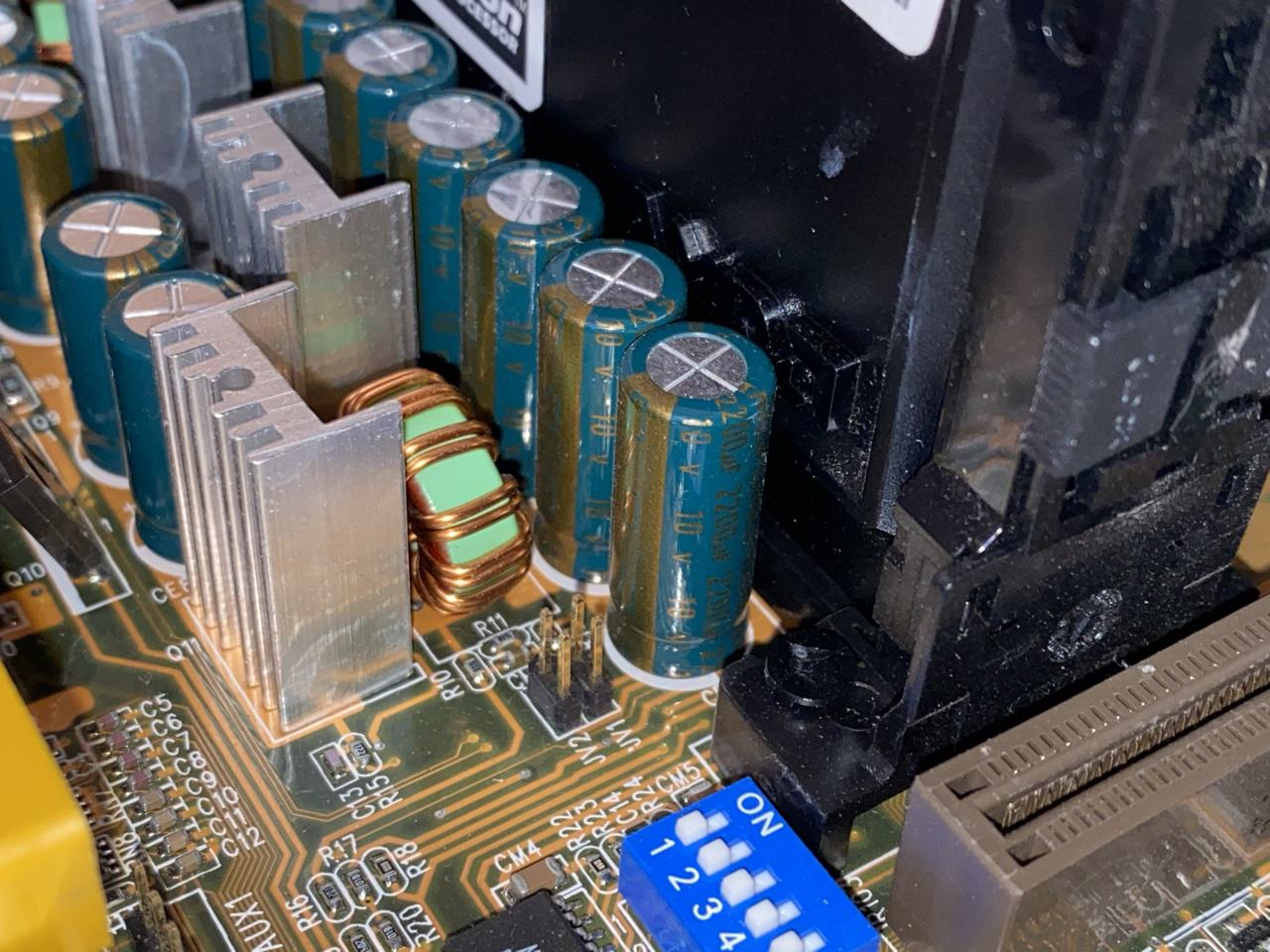

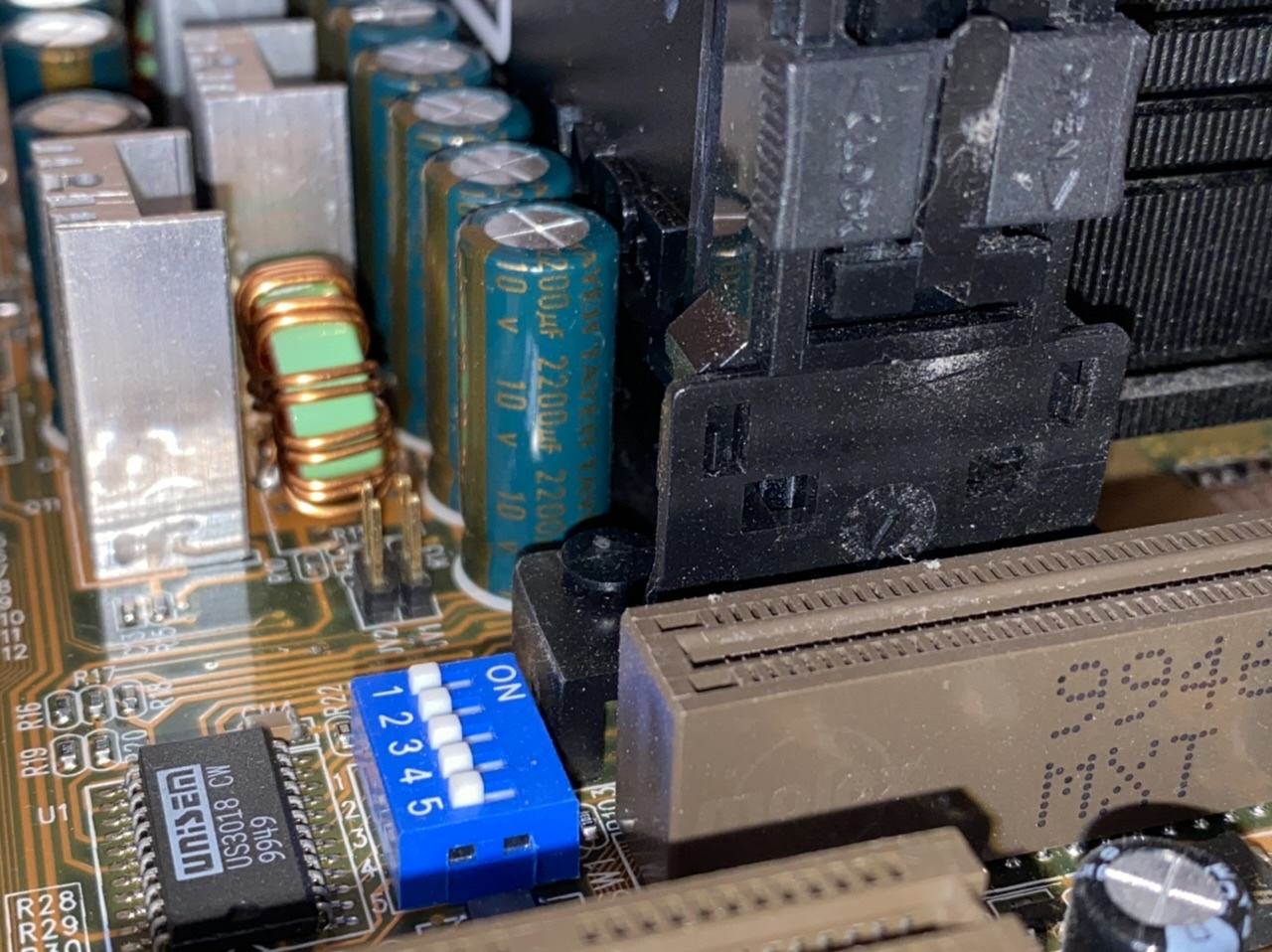

5CDA0D23-74FA-4463-926B-DB0A7BFDECA3.jpegA172B1D9-451F-446C-9937-5D1835BAA2F3.jpeg934A47CA-9741-49F6-9D6F-7B6EEB0EECC6.jpeg830CE57A-813D-418A-9F74-97D5FDE08958.jpegE55AA50D-B8F3-4690-A514-A53974234B9D.jpegE031A633-FB9D-445A-87AE-320920A7FFE0.jpeg

Zuletzt bearbeitet:
Nett, ein Epox 7KXA Nachbau.

Ein Slot A Epox habe ich auch hier im Retro PC .... hoffe nur die Kondis sind noch gut nach nun doch etwa 21 Jahren.

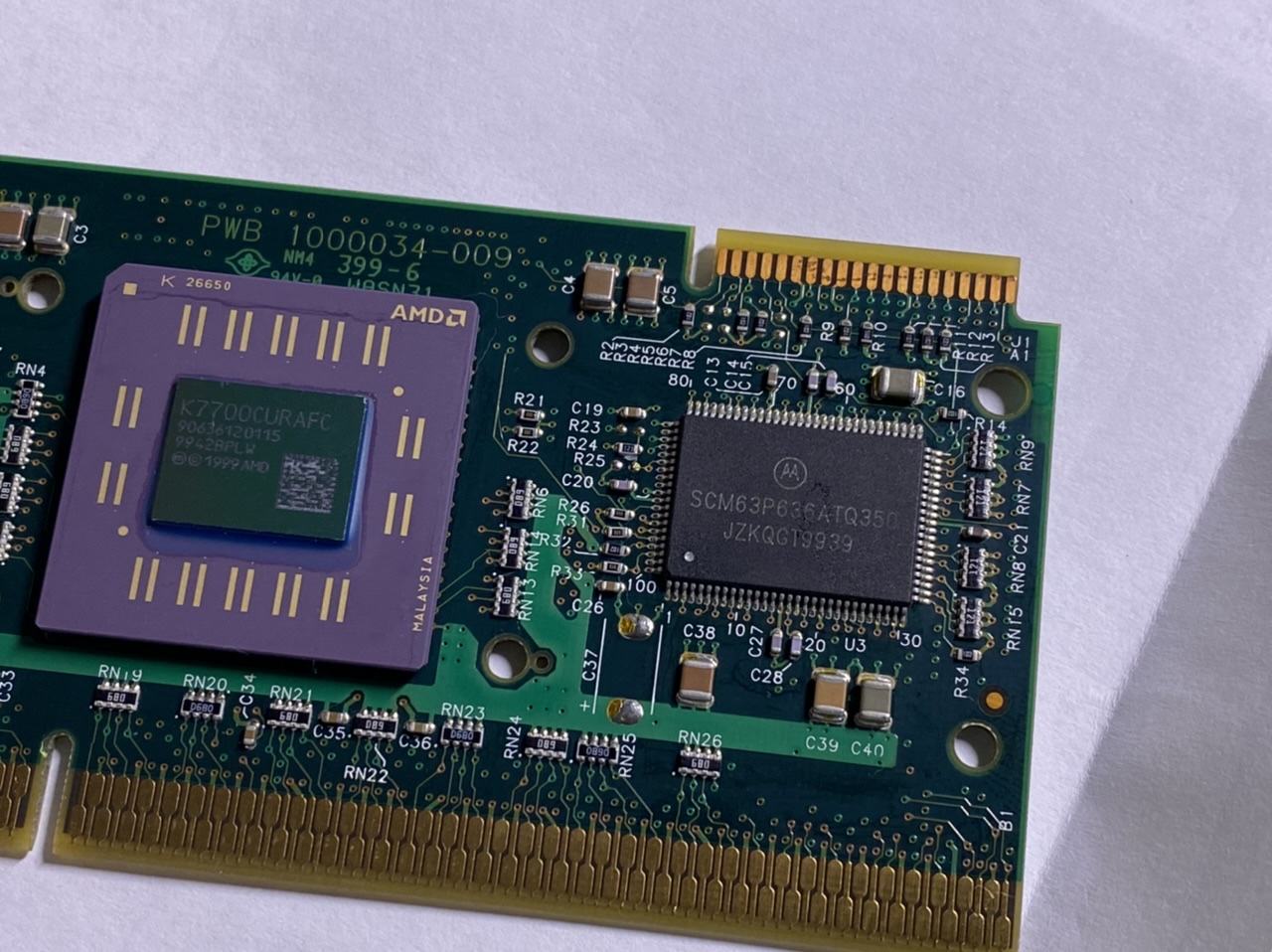

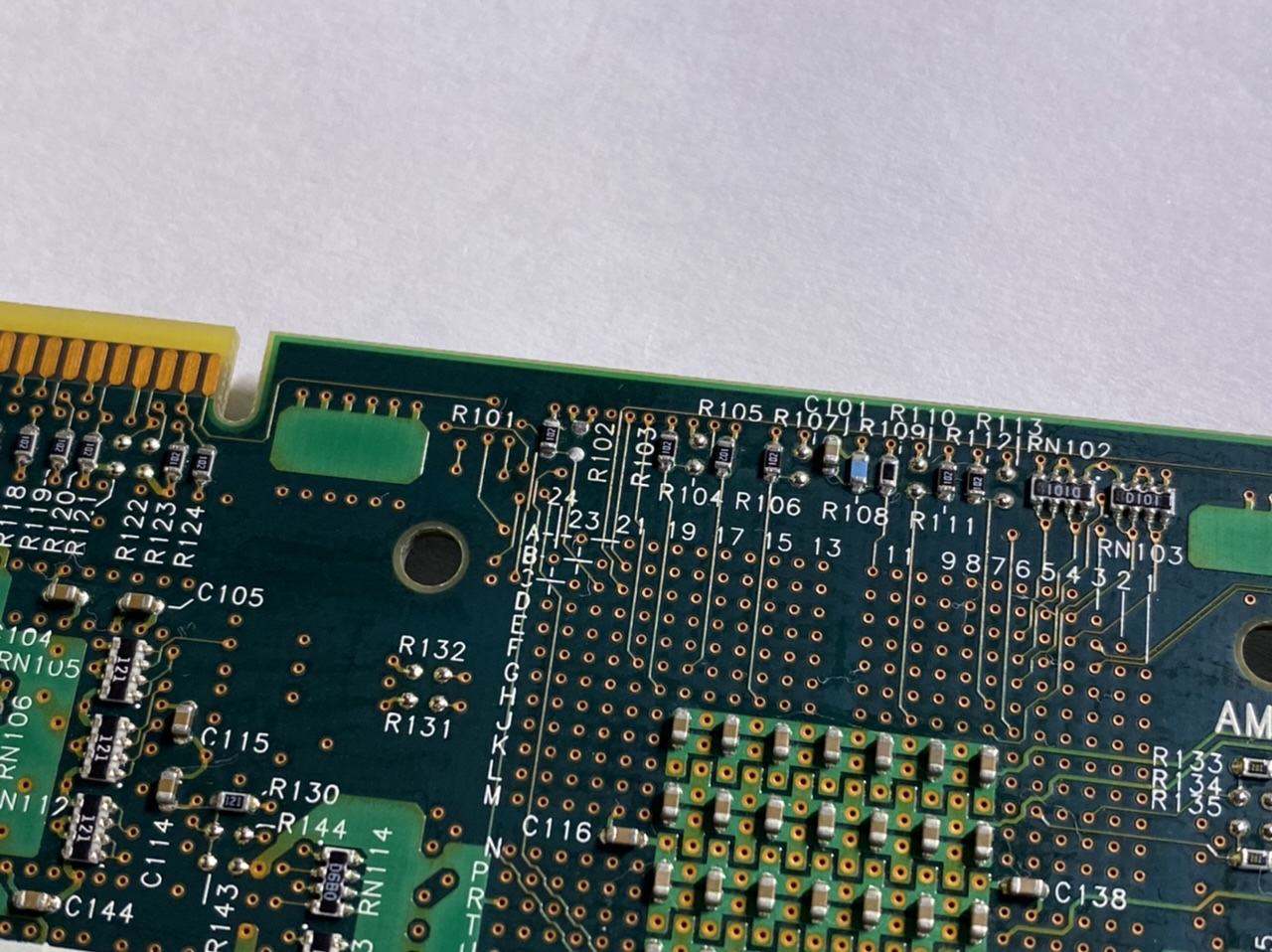

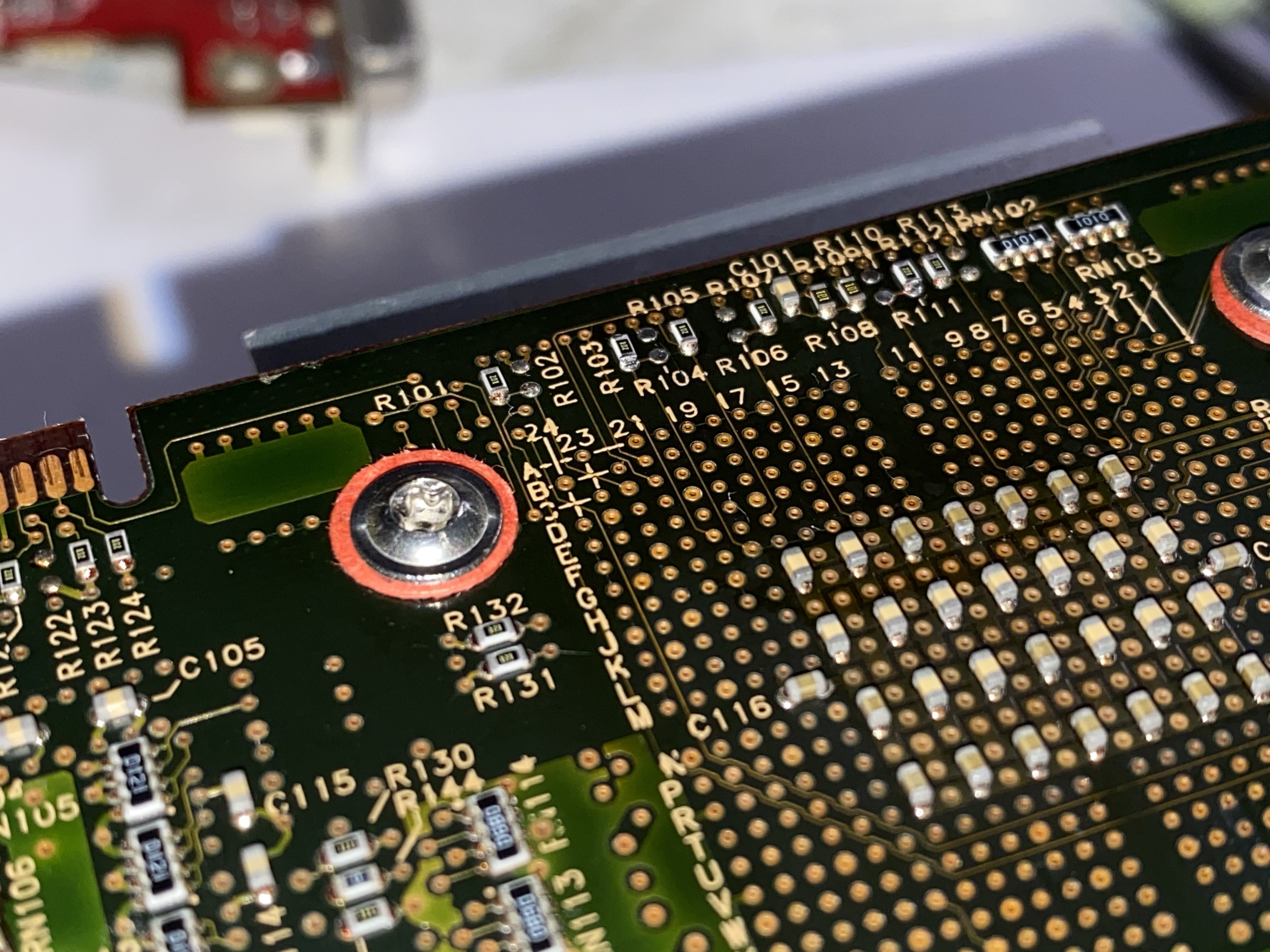

noch einen gemacht, mal sehn was ein K7 700 mit dickem Die schafft, Cache von 1/2 auf 2/5 geändert... nur ein Widerstand verändert ;) wer weiß welcher?
