Kann mir nicht vorstellen, dass die zur Bestückung von 20 Jahre alten Platinen in Fernost was sagen können
Aber wie immer... Versuch macht klug
Aber wie immer... Versuch macht klug [Sammelthread] NostalgieDeLuxx Bastelthread
- Ersteller stunned_guy
- Erstellt am
Strikeeagle1977
Enthusiast
Es gibt auch BMW Ingenieure, die erinnern sich an die Programmierung 20 Jahre alter Automatikgetriebe oder anderer Steuergeräte ...
Ist halt die Frage, wo die Entwicklung der Platinen stattfindet. Fertigung = Taiwan, da bin ich mir sicher ...
Ist halt die Frage, wo die Entwicklung der Platinen stattfindet. Fertigung = Taiwan, da bin ich mir sicher ...
McZonk
Urgestein
Hat jemand eine Empfehlung für den Ersatz von fünf KZGs 8x20 (größerer D geht baulich nicht!), 1.000 µF, 16 V - ESR 21, 1.870 mA Ripple? Kostengünstig aus D wäre klasse - die Mouserliste ist gerade zu kurz.
WMDK
Legende
KEMET A75X-Serie. Was anderes wird dir nicht übrig bleiben um KZGs zu ersetzen in der Bauform und mit den Specs.
McZonk
Urgestein
Ich hab’s befürchtet
digitalbath
Mr. Oldschool-Bios
Eine kleine Rückmeldung zu den ESR7 / ESR8 FP Caps. Mir hat die letzte Diskussion keine Ruhe gelassen. Ich habe daraufhin mein rotes MSI Delta2 LSR nochmal getestet. Mit verschiedenen Speicher Riegeln und bei verschiedenen Taktungen. Bei FSB200MHz lief das ganze recht unauffällig. Deshalb habe ich auch nach dem bestücken des boards nichts bemerkt. Sobald ich in höheren Frequenzen unterwegs war (230-250MHz), hatte ich instabilitäten. Genaueres einstellen der drive strength und slew rate Werten hat nicht geholfen.
Letzendlich habe ich das board dann auf die Kemet 750/755 Polys umgerüstet. Das brachte dann die Besserung. Das board ist zwar immer noch wählerisch beim Speicher, aber immerhin sind jetzt auch 32M Durchläufe mit AT6 / DE-5 / Hynix BT-D43 Speicher problemlos möglich.
Deshalb Augen auf bei FP Caps. Ich denke auch, dass es darauf ankommt wo man die einsetzt. Bei der Vdd Spannung des NForce2 Chips und bei CPU VRM dürften die FP Caps noch funktionieren, bei Sachen wie Vdimm oder USB wird es schon schwieriger. Speziell bei Vdimm hatte ich auch bei einem ASRock board Probleme mit den FP Caps. Beim NF7 dagegen funktionieren die für Vdd problemlos.
Zusammengefassen kann man diesen Post mit "Stangelator hat bei FP Caps recht".
hwbot.org
Letzendlich habe ich das board dann auf die Kemet 750/755 Polys umgerüstet. Das brachte dann die Besserung. Das board ist zwar immer noch wählerisch beim Speicher, aber immerhin sind jetzt auch 32M Durchläufe mit AT6 / DE-5 / Hynix BT-D43 Speicher problemlos möglich.
Deshalb Augen auf bei FP Caps. Ich denke auch, dass es darauf ankommt wo man die einsetzt. Bei der Vdd Spannung des NForce2 Chips und bei CPU VRM dürften die FP Caps noch funktionieren, bei Sachen wie Vdimm oder USB wird es schon schwieriger. Speziell bei Vdimm hatte ich auch bei einem ASRock board Probleme mit den FP Caps. Beim NF7 dagegen funktionieren die für Vdd problemlos.
Zusammengefassen kann man diesen Post mit "Stangelator hat bei FP Caps recht".
digitalbath`s Reference Frequency score: 267.4 MHz with a K7N2 Delta2-LSR (MS-6570E)
The K7N2 Delta2-LSR (MS-6570E) @ 267.4MHzscores getScoreFormatted in the Reference Frequency benchmark. digitalbathranks #null worldwide and #null in the hardware class. Find out more at HWBOT.
hwbot.org
WMDK
Legende
Danke für den Test und die Bestätigung.
Das betrifft natürlich nicht nur die FP-Caps, sondern auch KEMET, Panasonic, UCC etc. haben alle Caps runter bis ESR4 im Angebot.
Sobald der ESR einstellig wird und man sich nicht gerade im CPU VRM Bereich bewegt, sollte man das tunlichst nur dann in Betracht ziehen, wenn da auch im Original welche sitzen, die einen solch niedrigen ESR aufweisen, also Nichicon HZ und Konsorten. Es kann gut gehen und wie schon mehrfach gesagt unterscheiden sich die Toleranzen der Boards tlw. deutlich, aber es kann auch genau so gut Probleme machen, wie man immer mal wieder sieht. Ja selbst innerhalb der Serien gibt es tlw. unterschiedliches Verhalten beim Einsatz bestimmter Caps.
The Sandman
Urgestein
Such dir was aus Metall, was in etwa die Abmaße von den Rams hat, stell ihn auf die Herdplatte und leg nen winzigen Abschnitt Lötzinn drauf. Sobald das Lötzinn schmilzt nimmst du den Gegenstand mit einer Zange vom Herd und legst ihn für ~10 Sekunden auf den RAM... u.U. leicht anpressen.
Erfolg nicht Garantiert. Habe mal eine GTX460 (Chip) mit nem kleinen Aschenbecher aus Kupfer so wieder für ne Weile hinbekommen...
Besser als die Komplette Karte in den Ofen zu schieben.
Heißluft geht ja auch, aber der Aufwand...
Trotzdem alles nur temporär. Ohne echten Reflow ist alles Mist.
Erfolg nicht Garantiert. Habe mal eine GTX460 (Chip) mit nem kleinen Aschenbecher aus Kupfer so wieder für ne Weile hinbekommen...
Besser als die Komplette Karte in den Ofen zu schieben.
Heißluft geht ja auch, aber der Aufwand...
Trotzdem alles nur temporär. Ohne echten Reflow ist alles Mist.
Danke für den Tip, so gehts natürlich auch
Werde ich die Tage vielleicht mal angehen, aber meine Motivation ist grad im Keller und eigentlich liegen noch andere Sachen an um die ich mich kümmern sollte
Dass ich dafür die Ramkühler runterrupfen müsste macht es auch nicht wirklich besser. Was ein Glück dass es nur ein Hobby ist.
Werde ich die Tage vielleicht mal angehen, aber meine Motivation ist grad im Keller und eigentlich liegen noch andere Sachen an um die ich mich kümmern sollte
Dass ich dafür die Ramkühler runterrupfen müsste macht es auch nicht wirklich besser. Was ein Glück dass es nur ein Hobby ist.
The Sandman
Urgestein
Prokrastination ftw
3x 50cent in einer Schicht Alufolie eingewickelt könnten als Anpressdruck schon reichen. Alles Ghetto.
Dann lieber doch die wichtigeren Dinge
3x 50cent in einer Schicht Alufolie eingewickelt könnten als Anpressdruck schon reichen. Alles Ghetto.
Dann lieber doch die wichtigeren Dinge
Tweakstone
Urgestein
- Mitglied seit
- 15.02.2006
- Beiträge
- 3.034
Ich hab jetzt beschlossen, für alle meine frühen Sockel A Boards Ersatzteillisten zu erstellen, auch wenn die noch gut aussehen und/oder laufen.
Einige davon werde ich vielleicht fest verbauen und dann überhol ich die lieber komplett. Und dann kann ich bei der anstehenden Bestellung vllt beim ein oder anderen Typ ggfs. gleich in die ein oder andere größere Mengenstaffel gehen xD
In Summe sind das sicher an die 20 Boards, hab heute schonmal einige "aufgenommen" und möchte mit einem Board anfangen, wo mir fast die Farben ausgegangen sind
Abit KR7A-RAID Rev. 1.0
Und weil wir so schön bunt unterwegs sind, noch so ein Smarties Board:
Asus A7V133 Rev. 1.04
Dann ein etwas simpler bestückter Kamerad:
Asus A7N266-C Rev. 1.04
Und noch ein Asus:
A7M266 Rev. 1.04
Nochmal insgesamt zur Einschätzung: Nichicon HD und Rubycon YXG sind generell recht gute Serien, die nicht dazu neigen "stillschweigend K.O." zu sein oder?
Danke schonmal im Voraus, weitere kommen dann in Häppchen
Einige davon werde ich vielleicht fest verbauen und dann überhol ich die lieber komplett. Und dann kann ich bei der anstehenden Bestellung vllt beim ein oder anderen Typ ggfs. gleich in die ein oder andere größere Mengenstaffel gehen xD
In Summe sind das sicher an die 20 Boards, hab heute schonmal einige "aufgenommen" und möchte mit einem Board anfangen, wo mir fast die Farben ausgegangen sind

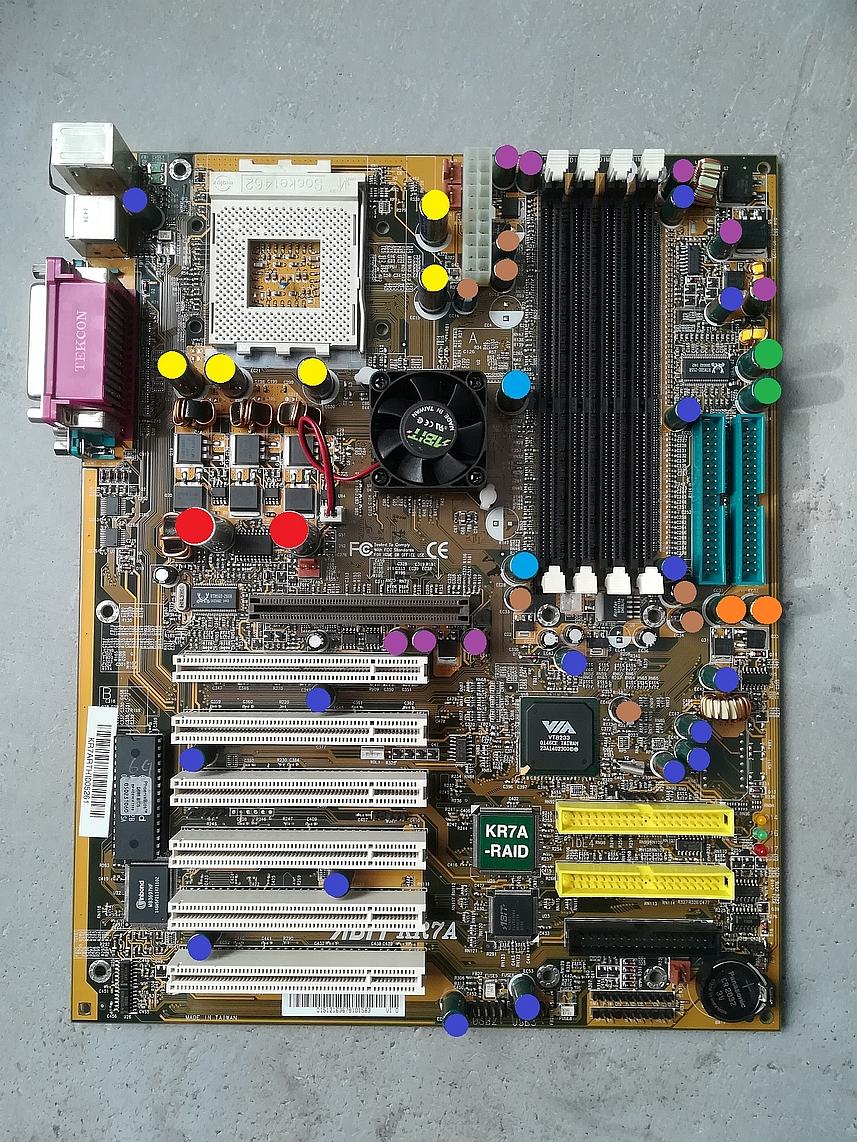

Abit KR7A-RAID Rev. 1.0
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 5 | Rubycon MBZ | 6,3 | 3300 | 24 | 10 |
| 1 | Teapo SC | 6,3 | 2200 | 20 | 10 |
| 2 | Nichicon HD | 6,3 | 4700 | 30 | 12,5 |
| 2 | Teapo SC | 6,3 | 1500 | 15 | 8 |
| 16 | Teapo SC | 10 | 1000 | 15 | 8 |
| 2 | Teapo SC | 16 | 1000 | 15 | 10 |
| 2 | Teapo SC | 16 | 470 | 12 | 10 |
| 7 | Teapo SC | 6,3 | 1000 | 12 | 8 |
- bei den Teapo SC 1000/6,3V bin ich mir nicht ganz sicher ob die es waren. Sind bereits mal eigenmächtig durch Pana FR 1000/6,3 ersetzt worden; dient nur der Vollständigkeit.
- Die dicken Nichicons würde ich allein der Optik wegen ungern ersetzen - kann man was zu der Haltbarkeit sagen / ist es vertretbar, die nicht zu tauschen, wenn man an das Board geht? Soweit ich das mitbekommen habe, ist das eine "unproblematische Serie"?
Und weil wir so schön bunt unterwegs sind, noch so ein Smarties Board:
Asus A7V133 Rev. 1.04
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 1 | Rubycon ZL | 16 | 1200 | 23 | 10 |
| 3 | Nichicon HD | 6,3 | 1500 | 20 | 10 |
| 3 | Rubycon YXG | 6,3 | 1500 | 20 | 10 |
| 2 | OST | 16 | 470 | 12 | 8 |
| 1 | Rubycon YXG | 6,3 | 1000 | 12 | 8 |
| 11 | OST RLS | 6,3 | 1000 | 12,5 | 8 |
| 3 | Fujitsu? (gelb, ohne Aufschrift) | 6,3 | 680 | 14 | 10 |
| 7 | Fujitsu? (gelb, ohne Aufschrift) | 4 | 820 | 14 | 10 |
- Bei den orange und braun markierten Caps müsste es sich um Fujitsu handeln: https://badcaps.net/forum/showthread.php?t=3022, es ist kein Hersteller oder Typ drauf abgedruckt
- Am ATX Stecker ist noch ein unmarkierter Kondensator, da kann ich aber nicht viel drauf lesen; daher nicht mit aufgenommen

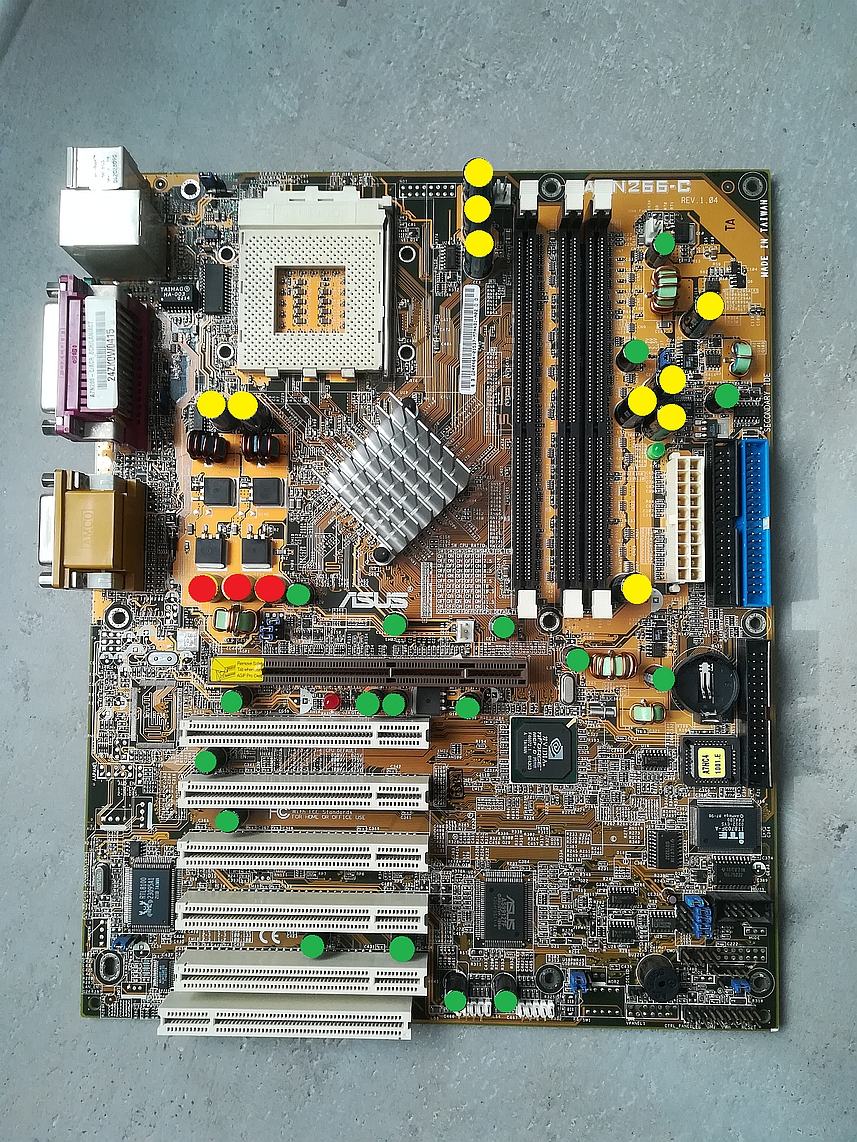

Dann ein etwas simpler bestückter Kamerad:
Asus A7N266-C Rev. 1.04
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 10 | Nichicon HD | 6,3 | 1500 | 20 | 10 |
| 3 | Fujitsu? (gelb, ohne Aufschrift) | 6,3 | 680 | 14 | 10 |
| 18 | OST RLS | 6,3 | 1000 | 12,5 | 8 |
Und noch ein Asus:
A7M266 Rev. 1.04
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 6 | Rubycon ZL | 16 | 1200 | 23 | 10 |
| 2 | Nichicon HD | 6,3 | 1500 | 20 | 10 |
| 3 | Nichicon HD | 6,3 | 2200 | 25 | 10 |
| 2 | JEC | 16 | 470 | 12 | 8 |
| 11 | Rubycon YXG | 6,3 | 1000 | 12 | 8 |
| 3 | Fujitsu? (gelb, ohne Aufschrift) | 4 | 820 | 14 | 10 |
Nochmal insgesamt zur Einschätzung: Nichicon HD und Rubycon YXG sind generell recht gute Serien, die nicht dazu neigen "stillschweigend K.O." zu sein oder?
Danke schonmal im Voraus, weitere kommen dann in Häppchen
WMDK
Legende
Du kannst die auch durch o.g. neue ersetzen, wenn du willst. Da es sich um HD handelt, könnten die aber auch noch in einem relativ guten Zustand sein. Hängt an dir. Wenn du eh schon dran gehst, kommt es auf zwei mehr auch nicht an
Fujitsu FP, ja.. Ultra-Low-ESR, also:
same here...
Doch, da steht was drauf, das ist ein OS-CON (Sanyo) Polymer der da steckt. Wahrscheinlich 4/520 oder irgendwas in der Richtung. Da musst du mal genau schauen welcher es ist, wird aber auch ein recht straffer Poly für benötigt in der Regel.
Mein "Liebling", die ESR Zicke in Persona
Fujitsu FP, ja.. Ultra-Low-ESR, also:
Sie sind chemisch deutlich stabiler, da geringerer Wasseranteil und daher weniger reaktionsfreudig und problematisch. Stillschweigend K.O. können sie genau wie jeder andere Elko auch sein, auch wenn ich das bisher nur in Einzelfällen gesehen habe, die Regel ist es nicht, aber degeneriert sind sie teilweise halt auch, je nach dem, an welcher Stelle sie eingesetzt waren. Musst du im Einzelfall messen und entscheiden.
gn8
Zuletzt bearbeitet:
Tweakstone
Urgestein
- Mitglied seit
- 15.02.2006
- Beiträge
- 3.034
Wow, des nachts ein Express Service! Ich danke vielmals!
Wegen des einen lila Kollegen auf dem a7v133 schau ich nochmal. Der ist so blöd gedreht, dass man nicht viel sehen kann. Ich mein das wäre n Sanyo und mehr sieht man nicht. Wenn's aber n poly ist, kann der ja vermutlich eh sitzen bleiben oder?
Später heute kommt dann Nachschub
Wegen des einen lila Kollegen auf dem a7v133 schau ich nochmal. Der ist so blöd gedreht, dass man nicht viel sehen kann. Ich mein das wäre n Sanyo und mehr sieht man nicht. Wenn's aber n poly ist, kann der ja vermutlich eh sitzen bleiben oder?
Später heute kommt dann Nachschub
WMDK
Legende
Sorry, nicht OST sondern OS-CON, war schon spät
Sanyo kommt hin, denn OS-CON ist ja zu Teilen, z.B. mit der Poly-Sparte in Sanyo aufgegangen. Ich habe erst 2 von rund 60-70 Kollegen dieser Art gesehen die nicht mehr passend zur Musik tanzten.
Tweakstone
Urgestein
- Mitglied seit
- 15.02.2006
- Beiträge
- 3.034
Ja cool, dann lass ich den genau so dort sitzen. Mehr als "16V" kann ich ohne auslöten da auch nicht zusätzlich drauf lesenSorry, nicht OST sondern OS-CON, war schon spät
Sanyo kommt hin, denn OS-CON ist ja zu Teilen, z.B. mit der Poly-Sparte in Sanyo aufgegangen. Ich habe erst 2 von rund 60-70 Kollegen dieser Art gesehen die nicht mehr passend zur Musik tanzten.
Ich hab dann auch mal Nachschub, diesmal etwas "uniformer" und weniger Smarties-lastig

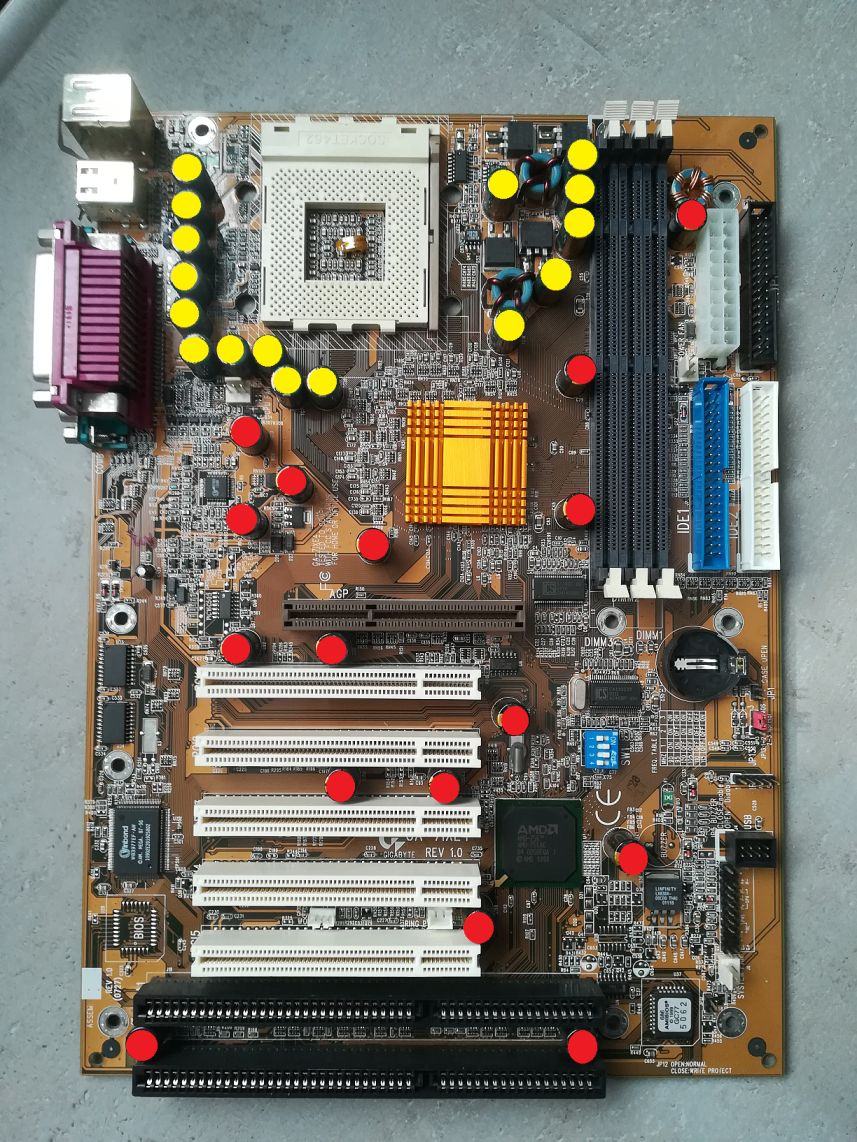

Gigabyte GA-7IXE4 Rev. 1.0
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 16 | GSC RE | 6,3 | 1200 | 16 | 10 |
| 16 | G-Luxon LD | 25 | 330 | 16 | 10 |
Gigabyte GA-7ZXR Rev. 2.1
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 12 | Sanyo DX | 6,3 | 1200 | 16 | 10 |
| 10 | G-Luxon LD | 25 | 330 | 16 | 10 |
| 5 | GSC M | 10 | 1000 | 15 | 8 |
Gigabyte GA-7DXR Rev. 1.1
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 14 | CHOYO | 6,3 | 1200 | 16 | 10 |
| 11 | CHOYO XR | 25 | 330 | 16 | 10 |

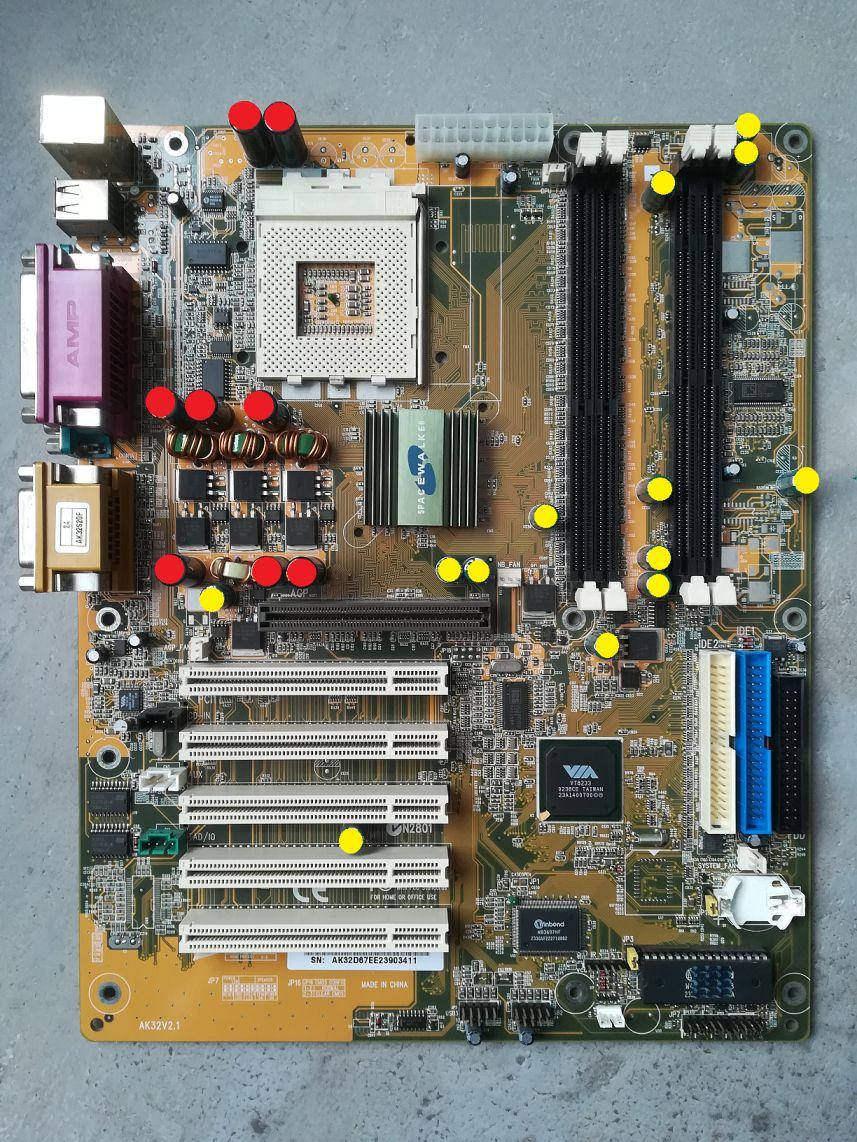

Shuttle AK32(A) V2.1
Ich habe ein AK32 (KT266) und ein AK32A (KT266A), beide Rev. 2.1. Die Boards sind bis auf den verbauten Chipsatz -komplett- identisch. So als Randinfo für den geneigten Leser
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 13 | G-Luxon LZ | 10 | 1000 | 15 | 8 |
| 8 | OST RLS | 10 | 3300 | 25 | 10 |
McZonk
Urgestein
So, der Kandidat kommt frisch aus der Waschanlage. Auf das Austauschen der elendigen 5 KZGs an der CPU-VRM hab ich mangels Ersatz erst einmal verzichtet. Spoiler: Funktionstest übrigens positiv verlaufen.
Natürlich habe ich mich aber der offensichtlich auffälligen OST RLX angenommen und sie in der oberen Hälfte der Platine ganzheitlich gegen Panasonic FR ersetzt.
Die entlöteten 9 RLX waren aber bis auf die Ausnahme des einen Geblähten unauffällig (Ratewerte vom Multi-function Tester T7).
Natürlich habe ich mich aber der offensichtlich auffälligen OST RLX angenommen und sie in der oberen Hälfte der Platine ganzheitlich gegen Panasonic FR ersetzt.
Die entlöteten 9 RLX waren aber bis auf die Ausnahme des einen Geblähten unauffällig (Ratewerte vom Multi-function Tester T7).
| Position | VLoss [%] | ESR (Ohm) (Soll: 41 mOhm) | Kapazität (µF) (Soll: 1.000 µF) | Bemerkung |
| 1 | 1,8 | 0,02 | 1.053 | |
| 2 | 2,2 | 0,02 | 1.050 | |
| 3 | 32 | 3,3 | 238 | gebläht |
| 4 | 2,5 | 0,01 | 1.036 | |
| 5 | 2,5 | 0,01 | 1.053 | |
| 6 | 2,2 | 0,01 | 1.066 | |
| 7 | 2,3 | 0,02 | 982 | Stärker degradiert |
| 8 | 2,3 | 0,02 | 1.094 | |
| 9 | 2,2 | 0,01 | 1.064 |
WMDK
Legende
oder siehe 7DXR!
https://www.mouser.de/ProductDetail/661-HHSD250L331MJC5S
oder siehe 7DXR!
Kleine Randnotiz meinerseits... man kann hier auch optisch sehr gut passende Polys setzen, wenn man möchte, siehe mein Recap:
Das wären dann z.B. passende:
falls nicht als Poly, dann dieser (gilt auch zur ZXR und 7XIE4)
Tweakstone
Urgestein
- Mitglied seit
- 15.02.2006
- Beiträge
- 3.034
Wow, danke.. auch für den optischen Leckerbissen <3 !
Ich werde mich gleich Grad an den PC setzen und das in meine Listen eintragen.
Dann hab ich nochmal vier Boards und ein weiteres, was aber noch verbaut und noch nicht vorbereitet ist. Vielleicht schaff ich das morgen. Und dann werd ich nächste Woche Mal bestellen, Mouser wird saniert werden
Edit: Können die 1500er Kemet Polys auf den anderen Gigabyte Boards auch eingesetzt werden? Vermutlich ja oder? Zumindest auf dem ZXR würden die ja optisch auch gut kommen
Ich werde mich gleich Grad an den PC setzen und das in meine Listen eintragen.
Dann hab ich nochmal vier Boards und ein weiteres, was aber noch verbaut und noch nicht vorbereitet ist. Vielleicht schaff ich das morgen. Und dann werd ich nächste Woche Mal bestellen, Mouser wird saniert werden
Edit: Können die 1500er Kemet Polys auf den anderen Gigabyte Boards auch eingesetzt werden? Vermutlich ja oder? Zumindest auf dem ZXR würden die ja optisch auch gut kommen
Zuletzt bearbeitet:
WMDK
Legende
Mouser wird saniert werden
Die lieben so große Bestellungen
Wobei groß ist ja relativ, da werden sicherlich etliche Abnehmer gleich in 1.000er / 10.000er / 100.000er Mengen einkaufen, aber ich habe auch schon gerade von gewissen Sorten recht oft den Bestand auf Null gelutscht mit meinen Bestellungen Besser haben als brauchen, nichts ist ärgerlicher als ein Board nicht fertig machen zu können weil einem 1-2 Elkos von einer Sorte fehlen
Tweakstone
Urgestein
- Mitglied seit
- 15.02.2006
- Beiträge
- 3.034
Naja ich glaube in deinen Größenordnungen bestelle ich sicher nicht
Ich werde auch nur für die reparaturbedürftigen bestellen und die, die ich möglicherweise verbauen möchte oder die mir stark am Herzen liegen. Und dann eben noch bisl was an "öfter vertretenen Typen" als Puffer. Aber wird schon was zusammenkommen
Hast du den Edit oben gesehen? Sprich ob man die 1500er Kemet Polys auch auf den anderen beiden Gigabyte Boards verwenden könnte (speziell dem ZXR)? Ich würde ja "ja" schätzen, aber ich frag lieber einmal mehr
Hier wären 4 weitere Kandidaten, zuerst wieder eine "Smarties Edition":
MSI K7T Turbo2 (MS-6330)
Asus A7V266-E Rev. 2.00
Epox 8KTA2 Rev. 2.0
Epox 8TKA3 Rev. 1.0
Ich werde auch nur für die reparaturbedürftigen bestellen und die, die ich möglicherweise verbauen möchte oder die mir stark am Herzen liegen. Und dann eben noch bisl was an "öfter vertretenen Typen" als Puffer. Aber wird schon was zusammenkommen
Hast du den Edit oben gesehen? Sprich ob man die 1500er Kemet Polys auch auf den anderen beiden Gigabyte Boards verwenden könnte (speziell dem ZXR)? Ich würde ja "ja" schätzen, aber ich frag lieber einmal mehr
Hier wären 4 weitere Kandidaten, zuerst wieder eine "Smarties Edition":
MSI K7T Turbo2 (MS-6330)
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 4 | UCC KZE | 6,3 | 4700 | 30 | 13 |
| 4 | Elite EL | 16 | 2200 | 30 | 10 |
| 2 | Rubycon MBZ | 6,3 | 2200 | 20 | 10 |
| 2 | TAYEH LE | 6,3 | 2700 | 23 | 10 |
| 7 | Teapo SM | 6,3 | 1000 | 15 | 8 |
| 2 | G-LUXON LZ | 16 | 470 | 11 | 8 |

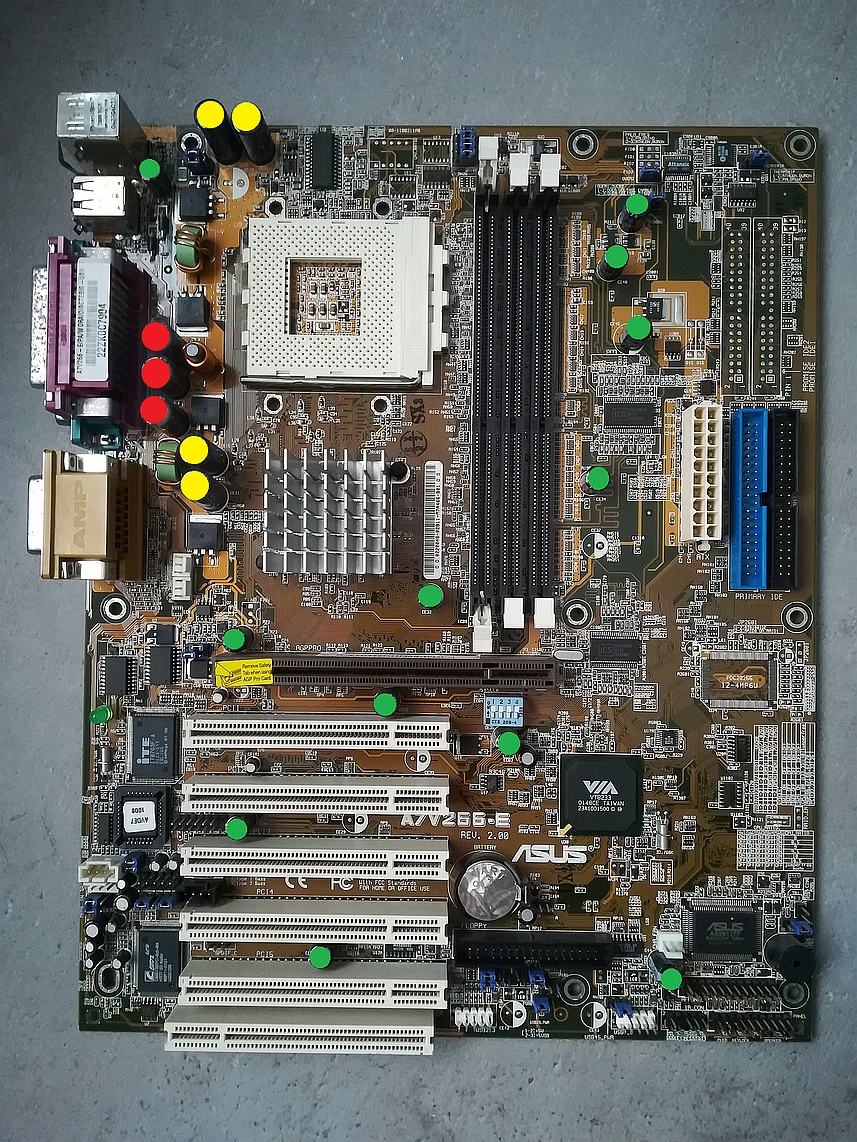

Asus A7V266-E Rev. 2.00
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 4 | Rubycon MBZ | 6,3 | 3300 | 25 | 10 |
| 3 | Nichicon HD | 6,3 | 1500 | 20 | 10 |
| 12 | OST RLS | 6,3 | 1000 | 12,5 | 8 |

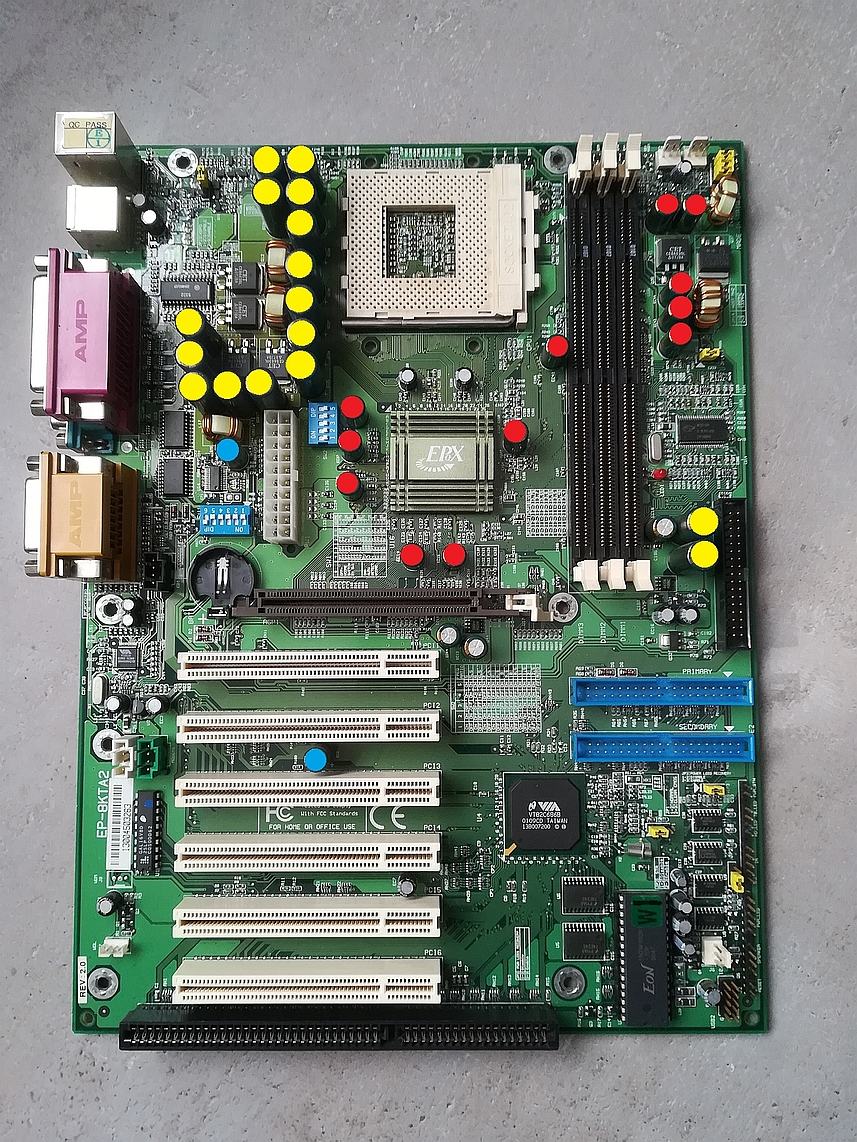

Epox 8KTA2 Rev. 2.0
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 16 | GSC RE | 10 | 2200 | 25 | 10 |
| 12 | TAYEH LE | 6,3 | 1500 | 15 | 8 |
| 2 | TAYEH | 6,3 | 1000 | 15 | 8 |

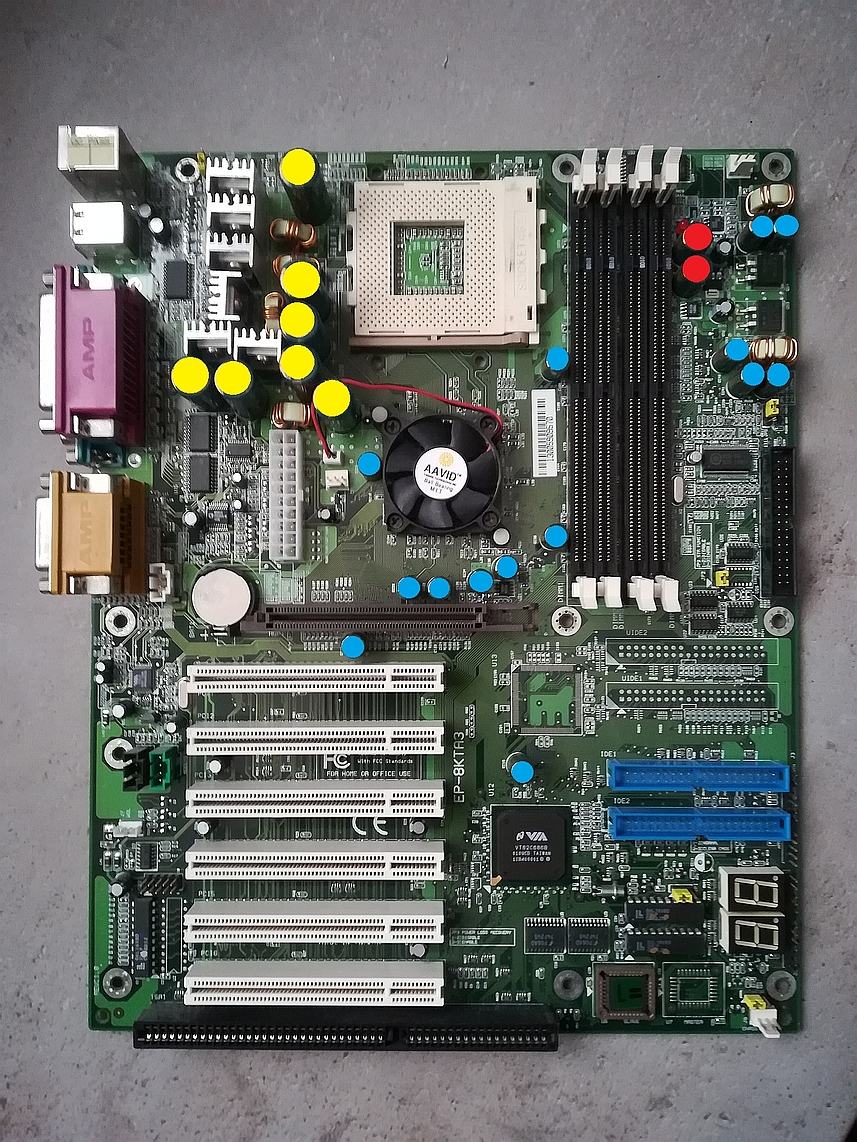

Epox 8TKA3 Rev. 1.0
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 7 | GSC RE | 6,3 | 4700 | 30 | 13 |
| 2 | TAYEH LE | 6,3 | 1500 | 15 | 10 |
| 14 | HERMEI LE | 6,3 | 1000 | 15 | 8 |
Zuletzt bearbeitet:
WMDK
Legende
Edit: Können die 1500er Kemet Polys auf den anderen Gigabyte Boards auch eingesetzt werden? Vermutlich ja oder? Zumindest auf dem ZXR würden die ja optisch auch gut kommen
Prinzipiell spricht da nichts gegen. Ich kann es zwar explizit nur für das 7DXR bestätigen, da ich mein ZXR noch nicht umgebaut habe, aber im Prinzip unterscheiden sie sich ja vom Aufbau her nur unwesentlich, also sollte das mit hoher Wahrscheinlichkeit klappen.
https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1A152L?qs=ATUT3BIXiFhHaTSiAOkDiw==
+5mm in der Höhe aber sollte lt. dem Boardview keine Probleme machen da außerhalb aufbauender Komponenten, ansonsten Poly:
(nicht lieferbar, alle anderen haben einen zu niedrigen ESR)
Tweakstone
Urgestein
- Mitglied seit
- 15.02.2006
- Beiträge
- 3.034
Danke! Gut, bei dem ZXR werd ich denke ich auch erstmal eh nichts machen, aber dann bestelle ich von den "typischen Gigabyte Caps" einfach n paar mehr
So, dann hier noch der angekündigte Nachzügler
Abit KG7-RAID Rev. 1.0
Keine Ahnung, ob die großen 4700er ZL da original sind.. ich kenne die Abit Boards eigentlich optisch nur mit den silbernen Twin-Towers an der Stelle
Aber die Lötstellen sind entweder extrem gut, oder es ist ab Werk so.
So, dann hier noch der angekündigte Nachzügler
Abit KG7-RAID Rev. 1.0
| Anzahl | Typ | Spannung | Kapazität | Höhe | Durchmesser |
| 2 | Rubycon ZL | 6,3 | 4700 | 30 | 13 |
| 6 | Rubycon MBZ | 6,3 | 3300 | 23 | 10 |
| 9 | Teapo SC | 6,3 | 1500 | 15 | 8 |
| 4 | Teapo SC | 16 | 470 | 20 | 8 |
| 15 | Teapo SC | 10 | 1000 | 15 | 8 |
| 1 | Teapo SC | 6,3 | 1000 | 12 | 8 |
Keine Ahnung, ob die großen 4700er ZL da original sind.. ich kenne die Abit Boards eigentlich optisch nur mit den silbernen Twin-Towers an der Stelle
Aber die Lötstellen sind entweder extrem gut, oder es ist ab Werk so.
WMDK
Legende
Sind sie
Zuletzt bearbeitet:
Eigentlich müssten die ganzen Kondensatorlisten mit den Boards in den Startpost. Das bin ich WMDK für seine Arbeit schuldig. Nur die Zeit wann kann ich nicht versprechen
WMDK
Legende
Eigentlich müssten die ganzen Kondensatorlisten mit den Boards in den Startpost. Das bin ich WMDK für seine Arbeit schuldig. Nur die Zeit wann kann ich nicht versprechen
Die Zeit ist ja auch mein Problem, ich arbeite ja nach wie vor an der Online-Datenbank mit allen möglichen Infos. Geht aber halt alles nur nebenher und somit entsprechend langsam im Fortschritt
