[Sammelthread] NostalgieDeLuxx Bastelthread

[Raiden Zero]

Kennt jemand typische Krankheiten von HD5970?
Hab hier eine liegen, die auch mal lief. Mittlerweile mag sie aber nimmer respektive gab damals bei normalen Tests schon am irgendwann kein Bild mehr aus und lag seitdem eingelagert im Regal.

Muss aber wohl wirklich „tot“ sein, da die Karte sogar CSM auf den Boards wieder aktiviert. Ist typisch bei defekten Karten.

Edit: Widerstand von allen Rails gegen Masse hab ich natürlich direkt gemessen, aber da ist erstmal nix auffällig.
Maximal der Bridge-Chip war meine ich mit 80 Ohm recht hoch. Aber zumindest mal kein Kurzschluss.



[keeel83]

Ich habe nun ein paar Bilder angefügt. Kommt man damit sinnvoll weiter?

[Sammelthread] - NostalgieDeLuxx Bastelthread

Ich habe auch schon darüber nachgedacht, ob man bei Polys irgendwie die Farbe der Beschriftung geändert bekommt... Entfernen ist einfach, aber in Originaloptik neu bedrucken...? Puh.

www.hardwareluxx.de



[WMDK]

Kommt man damit sinnvoll weiter?

Perfekt, damit lässt sich arbeiten. Mache dir die Liste in Kürze fertig.



[keeel83]

Perfekt, damit lässt sich arbeiten. Mache dir die Liste in Kürze fertig.

Vielen lieben Dank!
Und absolut kein Stress, so wie es passt!



[t4ker]

Männer, nicht übereinander. Das ist Parallelschaltung. @t4ker zeig wie das aussehen muss. Hab ich mit Sicherheit da. Zieh ich dir runter und schick es als Brief

Macht Sinn 😆. Die Karte hat noch im Bereich der DVI-Ports 680er verlötet. Ich habe nun die Karte gefühlt das 12. Mal in die Hand genommen und mal ein 680er Widerstandsnetzwerk dort geräubert und gegen das Spender 470er getauscht. Auch dann zeigt die Karte das gleiche Fehlerbild. Lustig ist auch, dass bis 800x600 funzt und bei größerer Auflösung sofort wieder ein blackscreen kommt. Ich denke schon, dass die Karte also ein Ram-Problem hat. Sie zeigt aber nicht die typischen Streifen. Event. passen auch die Kondensator-Arrays von den P4s nicht. Schade, da es eine Parhelia mit 300 Mhz Ramtakt ist. Wenn sich noch jemand dran versuchen will, dann kann er Bescheid geben .



[Stangelator]

@t4ker ich Quatsch dir da nicht rein. Kann nur von einem ähnlichen Erlebnis berichten. ATI 9700 alternatives pcb schwarz, Konvolut. Nur eine ging. Die zweite zeigte massive Fehler. 470ohm Widerstandsnetzwerk unteranderem sowie Leiterbahnen und kerkos. Nachdem zweiten Anlauf ist mir das gelungen. Da hatte ich besagtes Netzwerk schlecht gelötet. Nummer 3 hat schaden in der Spannungsversorgung. Hat dann wieder Bild gebracht, war dennoch Asche. Nummer 4 Kernschrott. Ich könnte es Mal probieren. Würde mich aber nicht zwangsläufig Ran drängeln da ich keine Ahnung von matrox habe. Der 800er weiß jetzt schon Mal, das er ein 900er ist. Den factory Tombstone hab ich Mal gerichtet



[bschicht86]

Männer, nicht übereinander.

Doch das geht.

Ich habe daher noch einen 222er drüber gepackt.

Da wurde der Widerstand aber noch kleiner. Dazu müsstest du unten drunter nämlich den 470er auch noch gegen einen größeren als 680 tauschen.

12. Mal in die Hand genommen und mal ein 680er Widerstandsnetzwerk dort geräubert und gegen das Spender 470er getauscht.

Waren die Symptome gleich oder hat sich (minimal) was verbessert?



[Tzk]

Männer, nicht übereinander. Das ist Parallelschaltung.

Ja, genau das ist ja der Punkt. Einfach zwei zu große Widerstände stapeln und damit kommst du dann relativ nah an den Zielwert. Mache ich in Notfällen öfter, wenn ich nichts passendes da habe. Klappt einwandfrei, sieht nur blöde aus

--------------------------------


Also wenn ich das Sacon SZ Datenblatt richtig deute, dann komme ich auf folgende Werte für die Caps vom weißen Dragon KT400:

Cap	Spannung	Kapazität	ESR	Ripple	Durchmesser	Höhe	Footprint
Sacon - SZ210	6,3 V	3300 uF	12	2800	10 mm	25 mm	5,5 mm
Sacon - SZ208	16 V	1500 uF	13	2250	10 mm	25 mm	5,5 mm
Sacon - SZ208	10 V	1000 uF	45	1050	8 mm	14 mm	3,5 mm
Sacon - SZ205	16 V	470 uF	60	850	8 mm	12 mm	3,5 mm

Ersatz müsste man dann z.B. so machen:

Größe	Serie	Spannung	Kapazität	ESR	Ripple	Durchmesser	Höhe
6,3 3300uF	Kemet A750	4V	2200uF	7	6100	10	12,5
6,3 3300uF	Kemet A750	16V	2200uF	10	7000	10	16
16V 1500uF	Kemet A750	16V	1500uF	10	6100	10	14
10V 1000uF	Pana FR	10V	1000uF	41	1240	8	15
16V 470uF	Pana FR	10V	470uF	56	950	8	11.5

Wobei hier die Frage wäre, ob man die letzten beiden einfach durch Polys ersetzen kann. Rein von der Optik würde mir das besser gefallen. Kemet A750 gibt's auch in 10V 820uF (ESR 14, 4100mA, 8x12) und 16V 470uF (ESR 13, 4100mA, 8x12).

Stangelators Idee den Schrumpfschlauch von den alten Caps zu schneiden und auf die neuen zu packen finde ich ebenfalls gut. Das versaut die Optik des Boards nämlich nicht... Schwarze Pana FR oder Polys mit blauer Beschriftung schon...



[t4ker]

Waren die Symptome gleich oder hat sich (minimal) was verbessert

Es hat sich leider exakt nichts geändert.



[WMDK]

Foxconn 955X7AA

Rot

4

Changxin - VENT -40+105°C LOWESR

16 V

1800 uF

10 mm

20 mm

5,5 mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FS1C182B?qs=gt1LBUVyoHlgwQzh4EWTzw%3D%3D

Gelb

2

OST - RLX 105°C O 551

6,3 V

3300 uF

10 mm

25 mm

5,5 mm

https://www.mouser.de/ProductDetail/KEMET/A750MW228M1CAAE010?qs=vmHwEFxEFR%2F%252BvTxC40OsWg%3D%3D

Grün

5

KZJ - (M) 105°C 5 (2) 5G

6,3 V

2200 uF

10 mm

16 mm

5 mm

https://www.mouser.de/ProductDetail/KEMET/A750MW228M1CAAE010?qs=vmHwEFxEFR%2F%252BvTxC40OsWg%3D%3D

Blau

1

Rubycon - MBZ T0526 105^C

6,3 V

1500 uF

7,5 mm

21 mm

4 mm

https://www.mouser.de/ProductDetail/KEMET/A750KS158M0JAAE014?qs=M6jHmRuQorWUU6e5PdQzdw%3D%3D

Lila

6

KZJ - (M) 105°C 5 0 e (3)

6,3 V

1000 uF

8 mm

12,5 mm

4 mm

https://www.mouser.de/ProductDetail/KEMET/A750KK108M0JAAE015?qs=M6jHmRuQorVeUK%252Bw1IWEAQ%3D%3D

Pink

10

Lelon - RGA 105°C H545 (M)

6,3 V

470 uF

6,5 mm

11,5 mm

4 mm

https://www.mouser.de/ProductDetail/Rubycon/6.3YXJ470M6.3X11?qs=T3oQrply3y8Vwtcdlpc34w%3D%3D

Hellblau

2

Teapo - 105°C SM105 05/05 A3

10 V

470 uF

8 mm

12 mm

4 mm

https://www.mouser.de/ProductDetail/Rubycon/16ZLH470MEFC8X11.5?qs=T3oQrply3y9vdBt%2FBJoVxg%3D%3D

Orange

2

Teapo - SEK 105°C A3 11/05

25 V

100 uF

6,5 mm

12 mm

3 mm

https://www.mouser.de/ProductDetail/Rubycon/35YXJ100M6.3X11?qs=T3oQrply3y%2FAB2e1ukwmIQ%3D%3D

AOpen AX4BS

Rot

3

Sanyo - SE10 WX

16 V

2200 uF

13 mm

20 mm

5,5 mm

https://www.mouser.de/ProductDetail/KEMET/A750MW228M1CAAE010?qs=vmHwEFxEFR%2F%252BvTxC40OsWg%3D%3D

Gelb

8

Matsushita FJ 104T

6,3 V

1500 uF

8 mm

20 mm

3,5 mm

https://www.mouser.de/ProductDetail/KEMET/A750KS158M0JAAE014?qs=M6jHmRuQorWUU6e5PdQzdw%3D%3D

Grün

5

YEC

16 V

220 uF

6,5 mm

11 mm

3 mm

https://www.mouser.de/ProductDetail/Rubycon/25YXJ220M6.3X11?qs=T3oQrply3y%252BoQoFpUHlxKA%3D%3D

Soyo KT400 Dragon Ultra

Rot

9

Sacon - SZ210

6,3 V

3300 uF

10 mm

25 mm

5,5 mm

https://www.mouser.de/ProductDetail/KEMET/A750MW228M1CAAE010?qs=vmHwEFxEFR%2F%252BvTxC40OsWg%3D%3D

Gelb

5

Sacon - SZ208

16 V

1500 uF

10 mm

25 mm

5,5 mm

https://www.mouser.de/ProductDetail/KEMET/A750MV158M1CAAE010?qs=vmHwEFxEFR9W0rvjvmT%2FBA%3D%3D

Grün

18

Sacon - SZ208

10 V

1000 uF

8 mm

14 mm

3,5 mm

https://www.mouser.de/ProductDetail/KEMET/A750KK108M0JAAE015?qs=M6jHmRuQorVeUK%252Bw1IWEAQ%3D%3D

Blau

3

Sacon - SZ205

16 V

470 uF

8 mm

12,5 mm

3,5 mm

https://www.mouser.de/ProductDetail/KEMET/A750KS477M1CAAE013?qs=M6jHmRuQorUqWF%2FziZQACA%3D%3D

MSI K7T Pro

Rot

2

Chhsi - (M) HK

16 V

470 uF

8 mm

12,5 mm

3,5 mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1C471?qs=Uw8ySfEHS7KxXdGBPGtJqw%3D%3D

Gelb

11

Tayeh - LE A061

6,3 V

1000 uF

8 mm

14 mm

3,5 mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1A102L?qs=Uw8ySfEHS7LO7ewG915PLg%3D%3D

Grün

2

Matsushita - CE HFA T02

6,3 V

4700 uF

13 mm

30 mm

5,5 mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FS0J472?qs=gt1LBUVyoHn%2FPX4FzQMR6g%3D%3D

Blau

5

Yageo - SC 07/00 (M)

10 V

38900 uF

13 mm

30 mm

5,5 mm

3900µF oder 4700µF?

Wenn 3900µF:

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1A392?qs=ATUT3BIXiFj1fUgC3dDsjw%3D%3D

Wenn 4700µF:

https://www.mouser.de/ProductDetail/Panasonic/EEU-FS0J472?qs=gt1LBUVyoHn%2FPX4FzQMR6g%3D%3D

MSI K7T Pro2

Rot

2

Chhsi - HK (M)

16 V

470 uF

8 mm

12,5 mm

3,5 mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1C471?qs=Uw8ySfEHS7KxXdGBPGtJqw%3D%3D

Gelb

9

Chhsi - HK (M)

6,3 V

1000 uF

8 mm

14 mm

3,5 mm

https://www.mouser.de/ProductDetail/Rubycon/6.3YXJ1000M8X11.5?qs=T3oQrply3y%2F7UoqOtlf8hw%3D%3D

Grün

2

Chhsi - WG (M)

6,3 V

2700 uF

10 mm

12 mm

5,5 mm

Hier kann irgendwas nicht stimmen. Bitte Kapazität und Maße prüfen. Sieht für mich eher aus wie 10x16 oder 10x20, so weit wie der über den AGP Slot ragt. 2700µF kommt auch nicht hin.

Blau

7

nichicon

6,3 V

47000 uF

12,5 mm

30 mm

5,5 mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1A472L?qs=ATUT3BIXiFgTNnwnED%252B9%2FQ%3D%3D



[keeel83]

@WMDK wie immer ein riesengroßes Dankeschön für deine Hilfe!

Werde dann heute Abend mal fleißig bestellen und die offene Rückfrage klären.



[Masterchief79]

Kennt jemand typische Krankheiten von HD5970?
Hab hier eine liegen, die auch mal lief. Mittlerweile mag sie aber nimmer respektive gab damals bei normalen Tests schon am irgendwann kein Bild mehr aus und lag seitdem eingelagert im Regal.

Muss aber wohl wirklich „tot“ sein, da die Karte sogar CSM auf den Boards wieder aktiviert. Ist typisch bei defekten Karten.

Edit: Widerstand von allen Rails gegen Masse hab ich natürlich direkt gemessen, aber da ist erstmal nix auffällig.
Maximal der Bridge-Chip war meine ich mit 80 Ohm recht hoch. Aber zumindest mal kein Kurzschluss.

Meistens ist es der Brückenchip bei diesen Karten. Wenn du ein kleines Testlinux auf nem USB Stick aufsetzen kannst, kannst du schauen, ob die Karte als PCI Device erkannt wird (mit dem Command "lspci -v"). Von da aus wäre es auch kein Hexenwerk, einen Speichertest zu machen - vielleicht sind es auch Speicherfehler.
Ich hab selber nicht ewig viel Erfahrung im Reparieren von Dual GPUs, weil die Fehler eben so schwer einzugrenzen sind und die PCBs so komplex. Aber so würde ich erstmal anfangen. Brückenchip Reflow schadet im Zweifelsfall auch nicht.



[keeel83]

3900µF oder 4700µF?

Wenn 3900µF:

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1A392?qs=ATUT3BIXiFj1fUgC3dDsjw%3D%3D
Wenn 4700µF:

https://www.mouser.de/ProductDetail/Panasonic/EEU-FS0J472?qs=gt1LBUVyoHn/PX4FzQMR6g==

Sind 3900 µF, war ein Vertipper meinerseits.

---

Hier kann irgendwas nicht stimmen. Bitte Kapazität und Maße prüfen. Sieht für mich eher aus wie 10x16 oder 10x20, so weit wie der über den AGP Slot ragt. 2700µF kommt auch nicht hin.

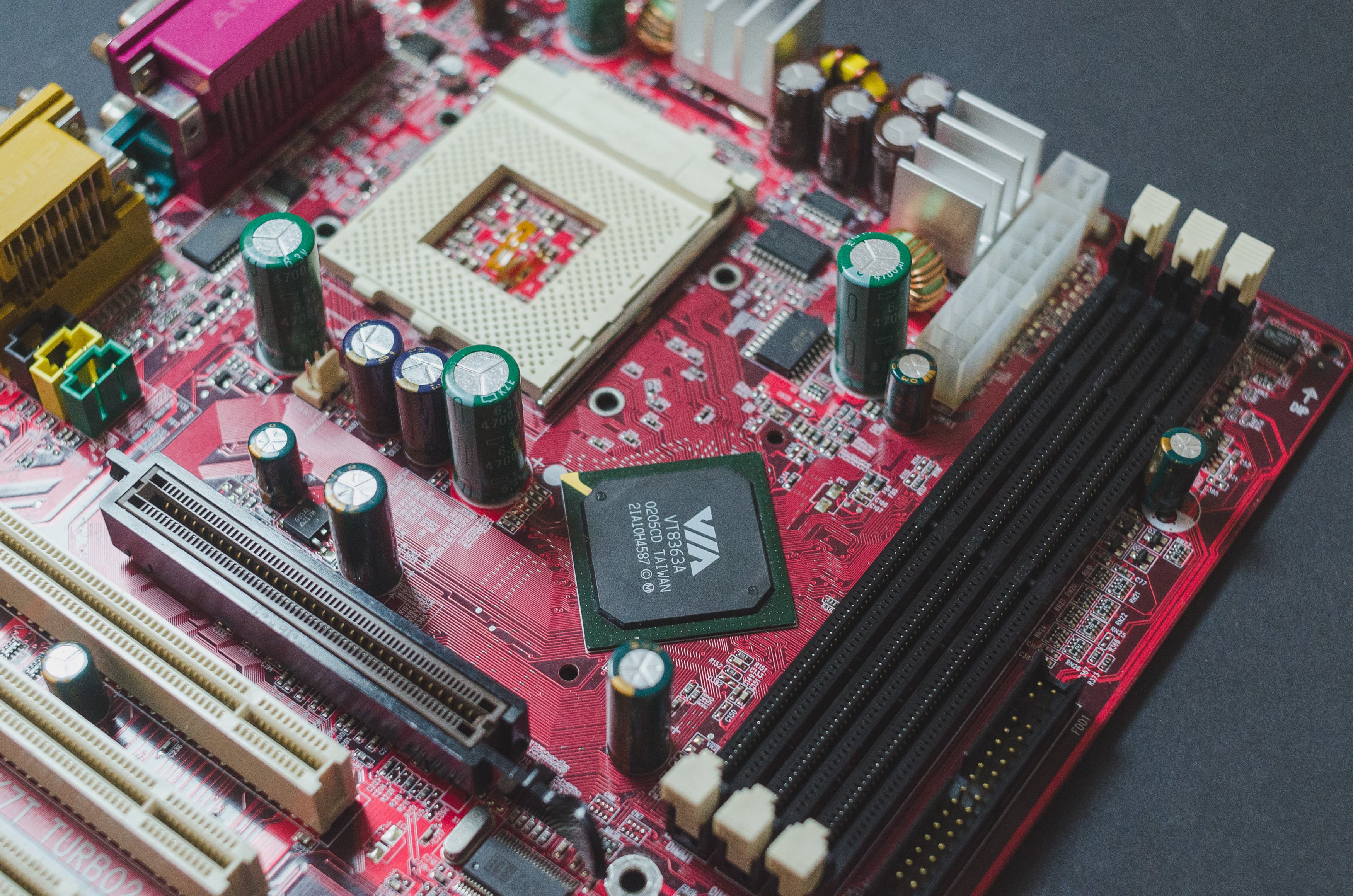

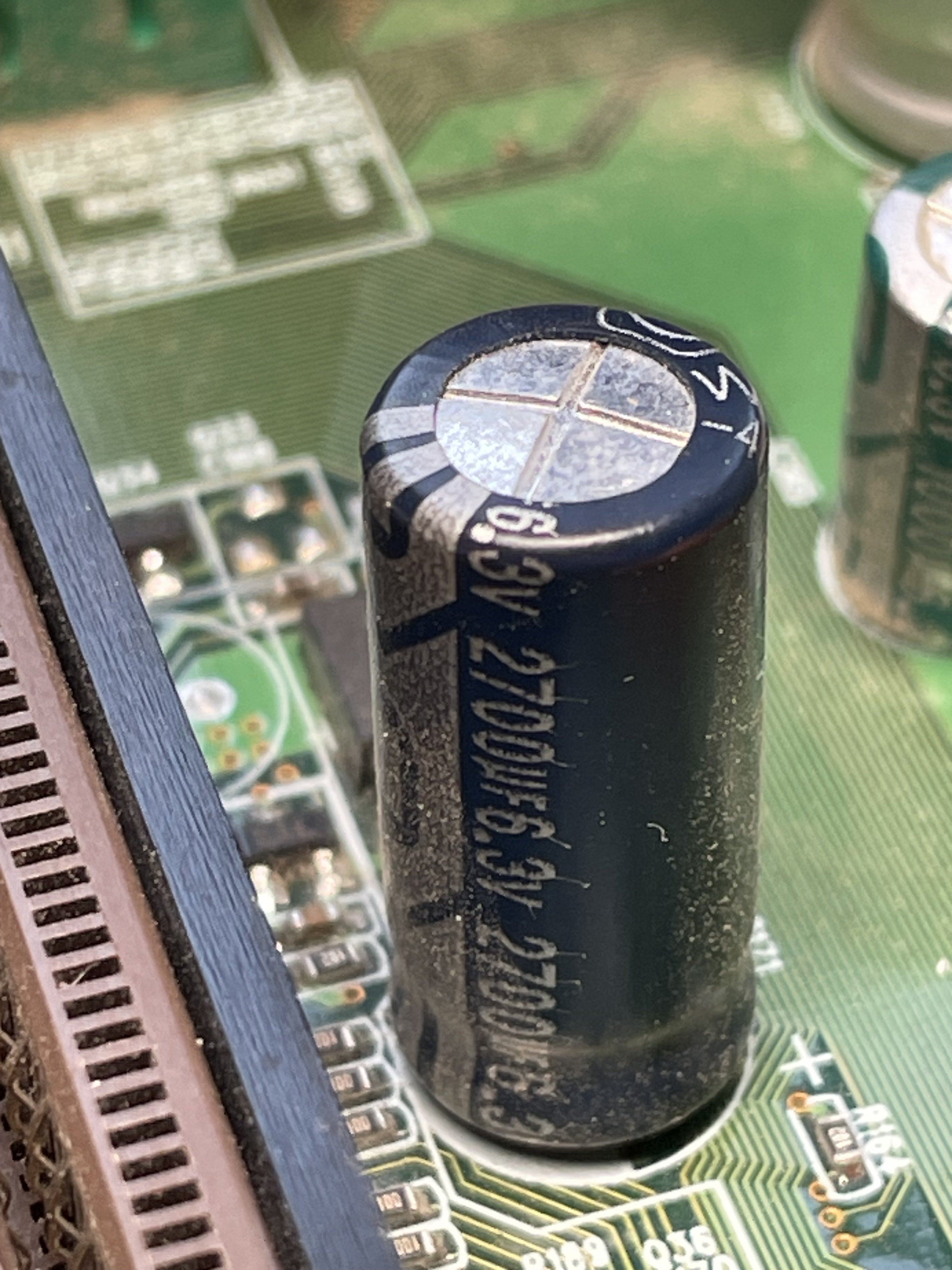

Sind 10 mm im Durchmesser und 22,5 mm hoch, auch hier ein Vertipper meinerseits.
Bzgl. Kapazität müsste es aber mit 2700 µF passen.



[digitalbath]

Sind 10 mm im Durchmesser und 22,5 mm hoch, auch hier ein Vertipper meinerseits.
Bzgl. Kapazität müsste es aber mit 2700 µF passen.

@WMDK
Das MSI Turbo2 board (nicht 100% baugleich) hat da an der Stelle zwei Teapo SM Elkos 6,3V / 2700uF (10x25) mit ESR22 / 2200 ripple, falls das hilft.

Spoiler



[WMDK]

Sind 3900 µF, war ein Vertipper meinerseits.

Gut, dann hast du dafür ja eine Auswahl zur Hand.

Bzgl. Kapazität müsste es aber mit 2700 µF passen.

zwei Teapo SM Elkos (10x25) mit ESR22 / 2200 ripple, falls das hilft.

Was eine kuriose Größe. Muss eine OEM Sonderserie sein, denn egal welches Jahr der Datenblätter ich durch gehe, die 2700er existieren offiziell erst bei der 16V Variante und dann als 13mm ø Cap.

Von den Specs der anderen Größen drum herum würden die Werte von @digitalbath komplett ins Bild passen, im Grunde Nichicon HD / Ruby ZL Liga, nur mit etwas mehr Kapazität.

Ich würde den Kollegen dann hiermit ersetzen:

https://www.mouser.de/ProductDetail/Nichicon/UHW0J222MPD?qs=Ajmft%252BTTukHW49eJUFw6nw%3D%3D

Somit müsstest du nun eigentlich alles zusammen haben. Happy shopping



[keeel83]

https://www.mouser.de/ProductDetail/Rubycon/35YXJ100M6.3X11?qs=T3oQrply3y/AB2e1ukwmIQ==

Gibt es hierzu eine Alternative? Die sind erst wieder im November lieferbar oder ich muss auf RS Privat ausweichem.



[Tzk]

Der Teapo SEK hat ESR "unbekannt" und 145mA Ripple. Ein Pana FR 25V 100uF kommt auf 455mA Ripple und ESR 130. 6.3x11mm und Lochmaß passt mit 2.5mm auch. Wäre die Frage ob das Board an der Stelle den niedrigen ESR des FR mag.



[WMDK]

Gibt es hierzu eine Alternative? Die sind erst wieder im November lieferbar oder ich muss auf RS Privat ausweichem.

https://www.mouser.de/ProductDetail/Chemi-Con/ELE-250ELL101MF11D?qs=GBLSl2Akirs390yAnl%252BvxQ%3D%3D



[Tankdeckel]

Wo ihr grad bei Kondensatoren seid...

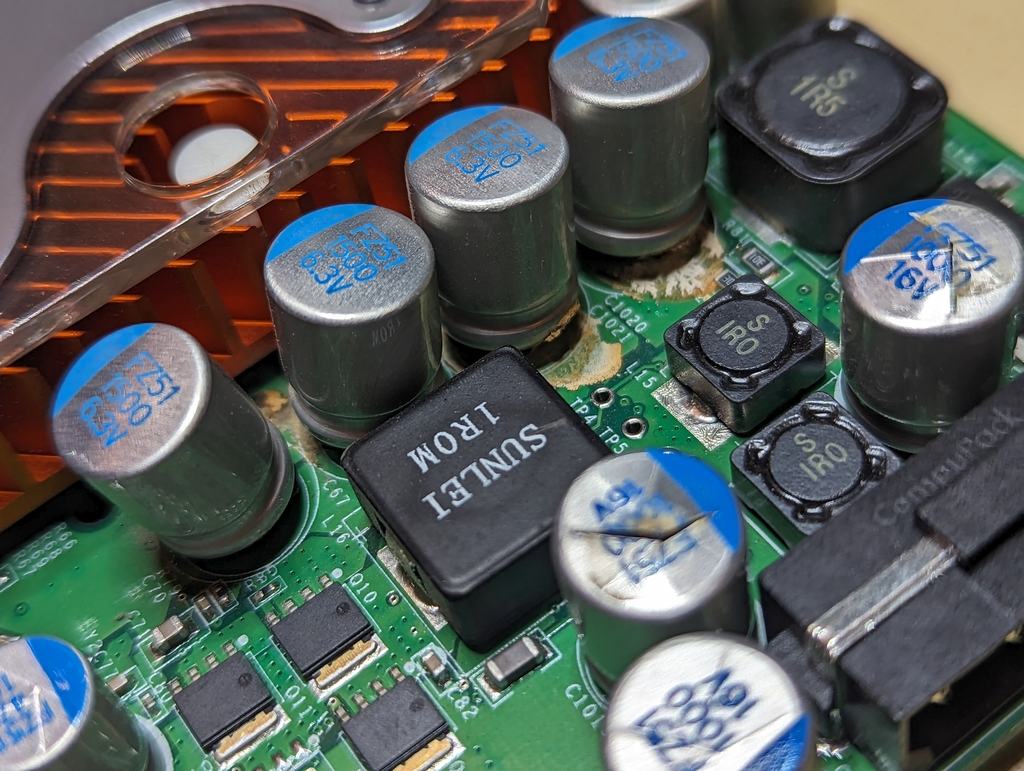

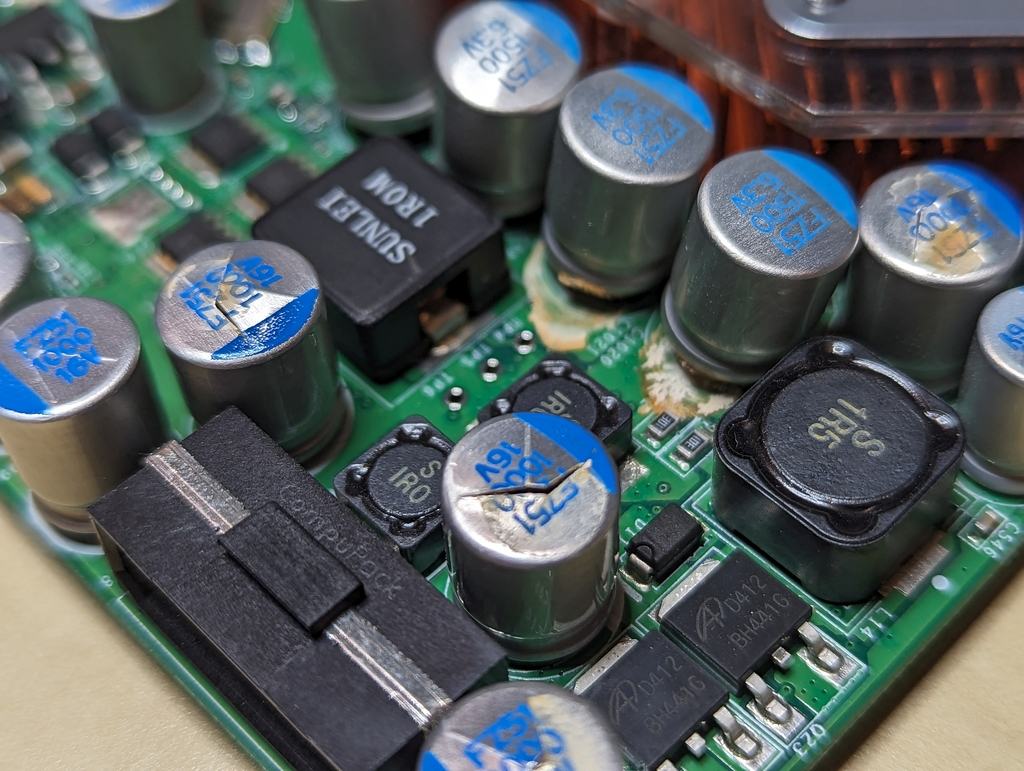

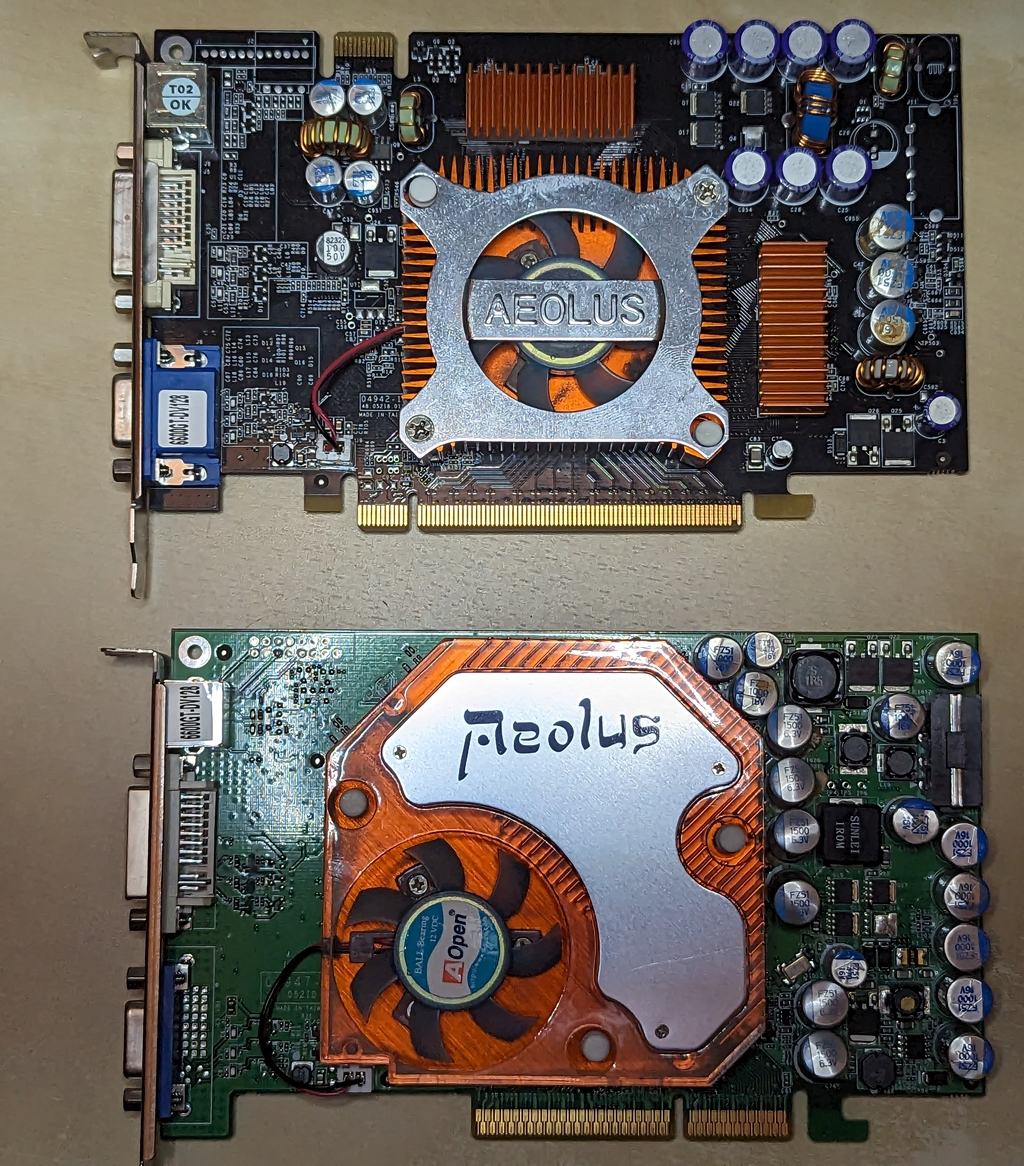

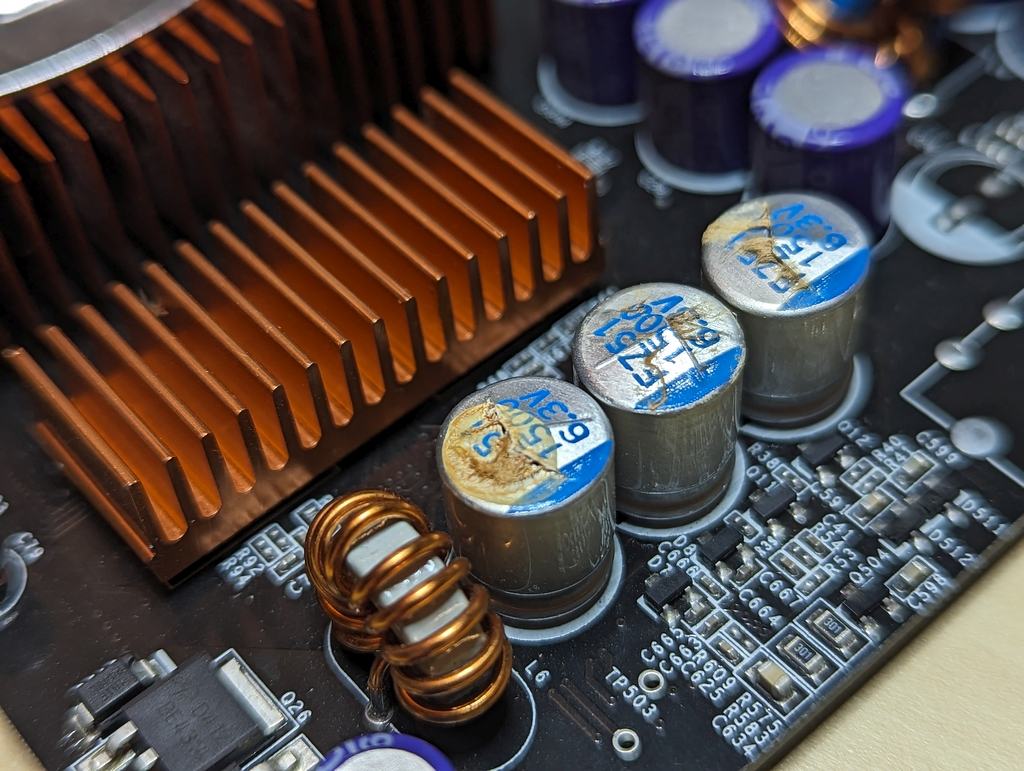

Zwei Aeolus 6600GT mit der heftigsten Beulenpest, die ich bisher auf Grafikkarten hatte:



[Tzk]

Ach du... Das sieht ja mal übel aus. Du richtest die Karten hoffentlich wieder her?



[Strikeeagle1977]

Au backe, das sind mit die ersten Solid Caps, die ich so defekt sehe ...



[Tankdeckel]

Ach du... Das sieht ja mal übel aus. Du richtest die Karten hoffentlich wieder her?

Ja, beide bekommen alles neu.
Ist auch recht einfach und es sind alles dieselben Typen.

Im Dezember Sammelbestellung. Bin jetz schon bei über 100 Kondis für die 2 Karten und 3 Boards + Reserve.



[Stangelator]

Eine Runde kemets würde ich da machen @Tankdeckel



[Tankdeckel]

Auf jeden Fall. Rein schon der Optik halber.



[digitalbath]

Das sind doch keine Polys. Fake Polys. ---> Sacon FZ 😅 @WMDK hatte hierzu schon mal was geschrieben.

[Sammelthread] - NostalgieDeLuxx Bastelthread

ich muss noch alle fake polys tauschen. Alles sacon sagt er. Sacon war schon besonders in der Hinsicht :D Kaum ein FZ ging ohne ordentlich peng aus dem Leben... ...weswegen Sacon scheinbar die Idee hatte noch einen drauf zu legen und selbst die Vents bei ihren Crap Poly Fakes weg zu lassen...

www.hardwareluxx.de

Das hier sollte das Datenblatt dazu sein, oder?



[Blackpitty]

Das sind doch keine Polys. Fake Polys. ---> Sacon FZ 😅 @WMDK hatte hierzu schon mal was geschrieben.

[Sammelthread] - NostalgieDeLuxx Bastelthread

ich muss noch alle fake polys tauschen. Alles sacon sagt er. Sacon war schon besonders in der Hinsicht :D Kaum ein FZ ging ohne ordentlich peng aus dem Leben... ...weswegen Sacon scheinbar die Idee hatte noch einen drauf zu legen und selbst die Vents bei ihren Crap Poly Fakes weg zu lassen...

www.hardwareluxx.de

Das hier sollte das Datenblatt dazu sein, oder?

richtig, die aussehen wie Polys aber obendrauf so eingeritzt sind zum aufplatzen sind keine, auf der grünen Karte sitzen aber auch uneingeritzte(echte polys) welche eigentlich nicht kaputt sein sollten und die sind auch hochgedrückt und ausgelaufen

gehen die Lüfter noch? mal schnell an ein Labornetzteil geklemmt



[Tankdeckel]

Lüfter laufen. Sind aber beide sehr laut. Hätte aber passende Ersatzteile.



[Rodario]

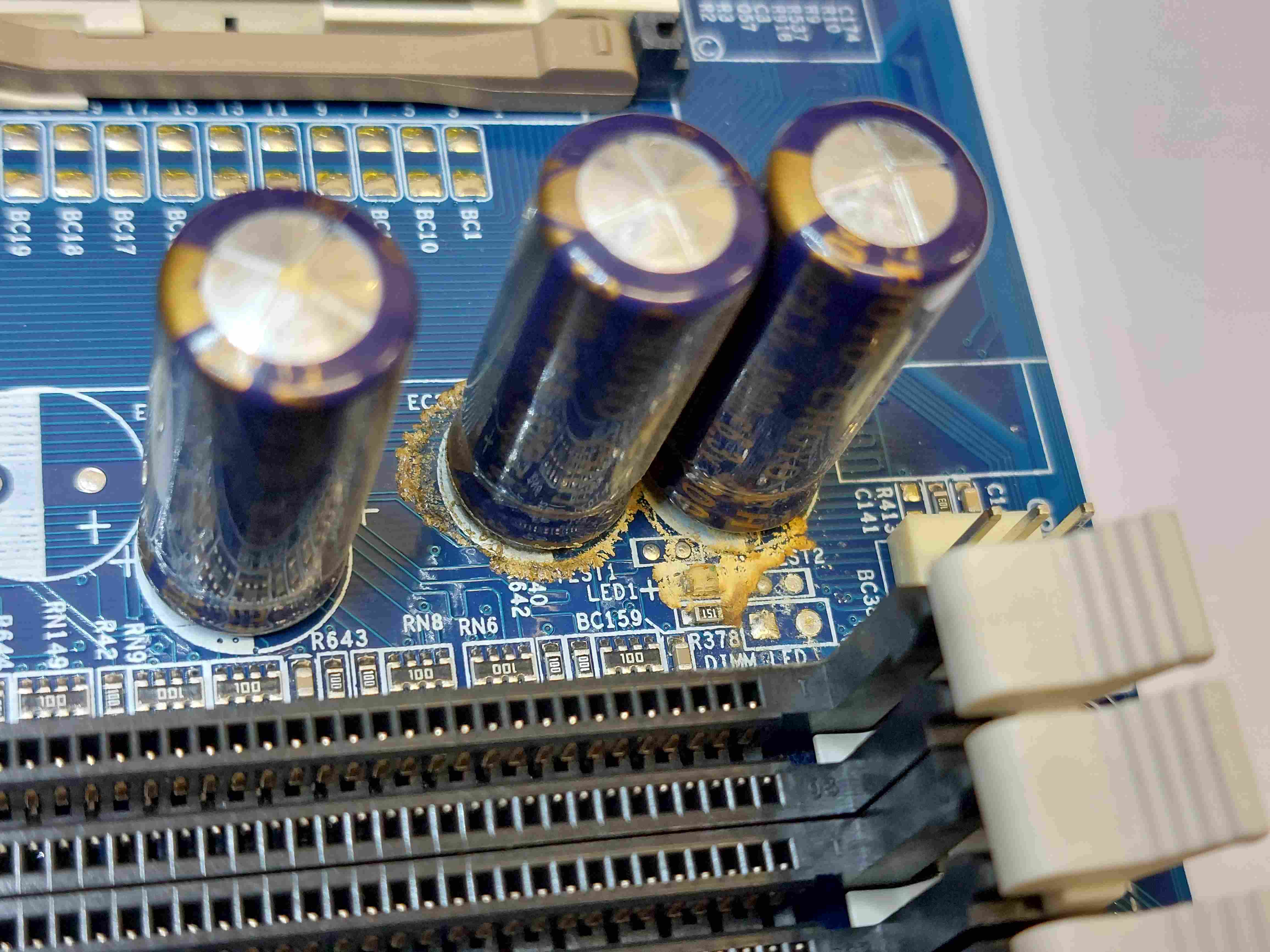

Hallo, ich hätte hier auch noch ein Gigabyte GA-8STXC mit reichlich Fußpilz, in Revision.
Sind diesmal: Choyo XG 3300uF 6,3V und bräuchte da Ersatz, wenn jemand einen Vorschlag hätte?. Vielen Dank!.



[HerrAbisZ]

Zwei Aeolus 6600GT mit der heftigsten Beulenpest, die ich bisher auf Grafikkarten hatte:

Wahrscheinlich massivst beim Zocken überlastet



[Stangelator]

Nein die gehen einfach so hoch. Vom Rum liegen. Wurden unteranderem auf seltenen karten eingesetzt wie die 7800gs/7900gs/7950gt AGP welche das galaxy pcb nutzen. Im Bild eine solche Karte, mit dem kuriosen unterschied das hier der mann aus Fernost einen g70 Vollausbau drauf gebrutzelt hat, und keinen g71. Aber es geht ums pcb. @HerrAbisZ
