Probier es einfach mal.
Im Prinzip kannste die Kerkos vielleicht auch weglassen, wenn sie nicht gerade ein Hochfrequenzsignal zwischen zwei Stufen übertragen oder zum Filtern der Gleichspannung dienen.

Als ich meine Nixie-Uhr baute, hatte ich auch mal probiert, ob sich die Funktion eventuell stabilisieren lässt, wenn am Eingang der Ringzähler (aufgebaut aus D-Flipflops zu je 3 Transistoren, die Uhr besteht aus rund 345 Transistoren insgesamt) 10 nF gegen Masse klemmt und somit induktive Einstreuungen z.B. durch parallele Kabel kurzschließt. Das Resultat waren Gangungenauigkeiten und sporadische Ausfälle aufgrund des langsamen Anstiegs des Signals durch die Kapazität.

Habe mich heute mal endlich wieder mit einem Board beschäftigen können.

Dieses Mal das Leadtek NF2 Ultra 400 Limited Edition von @MusicIsMyLife

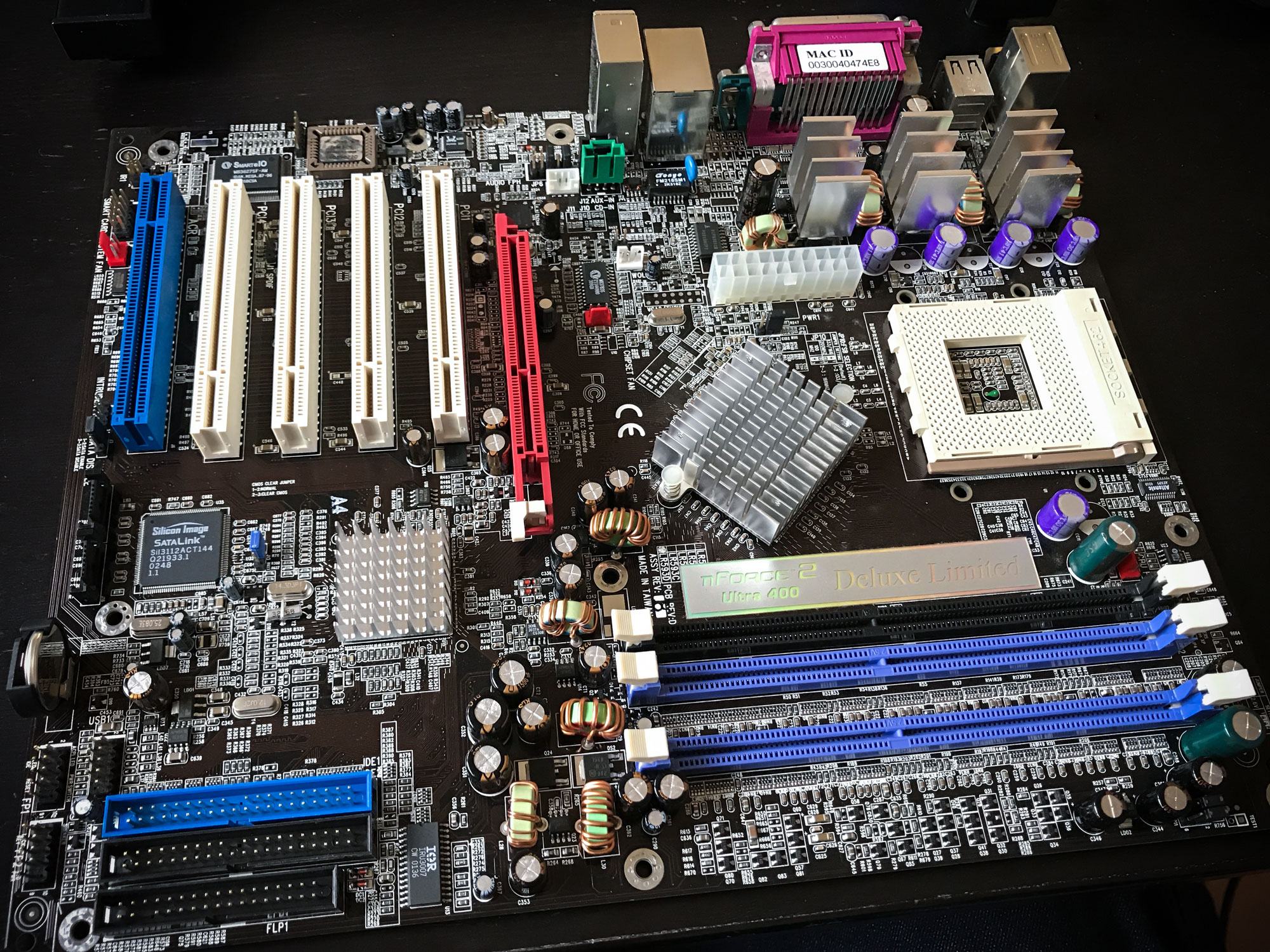

Vorher...

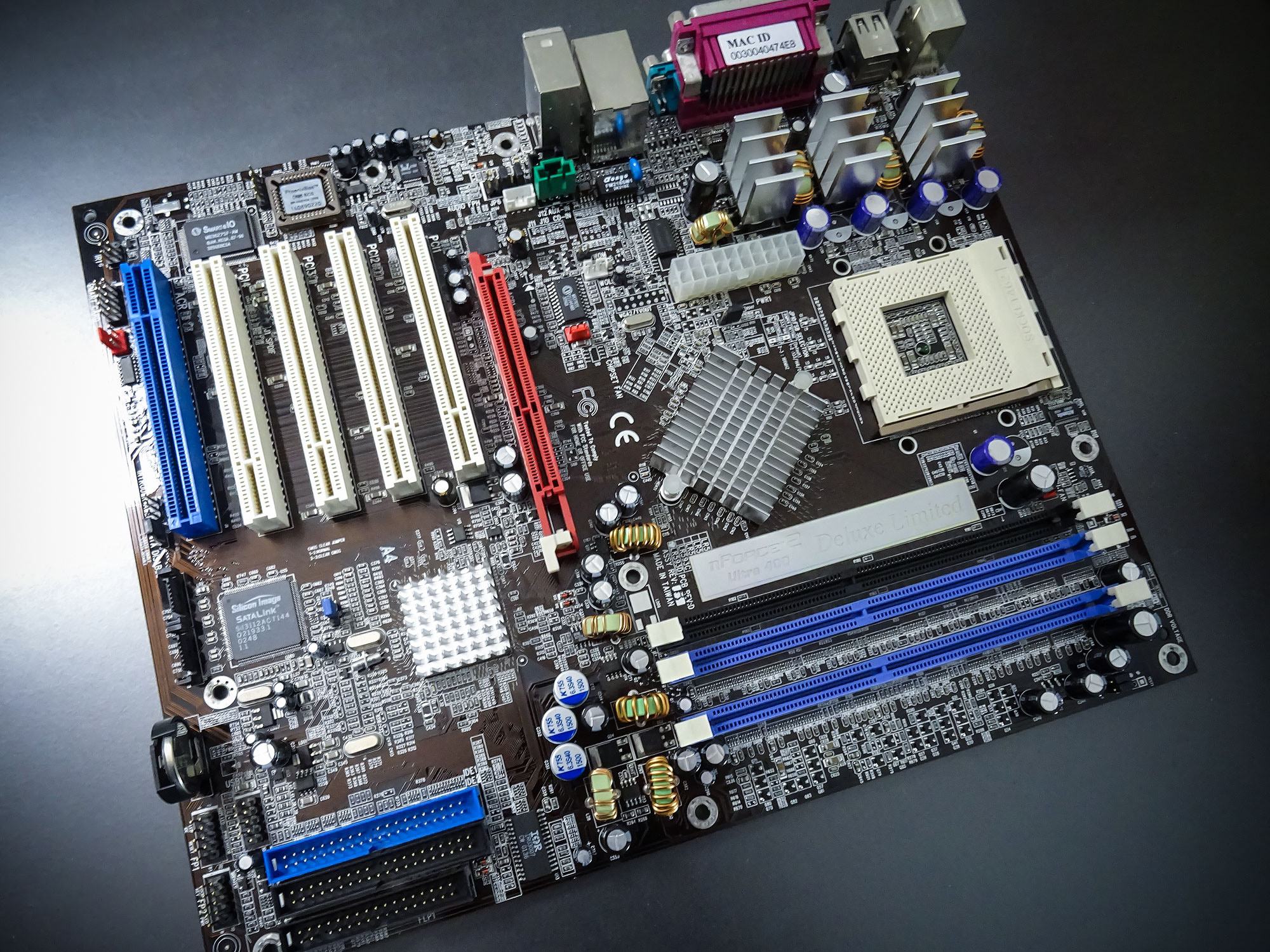

Nachher

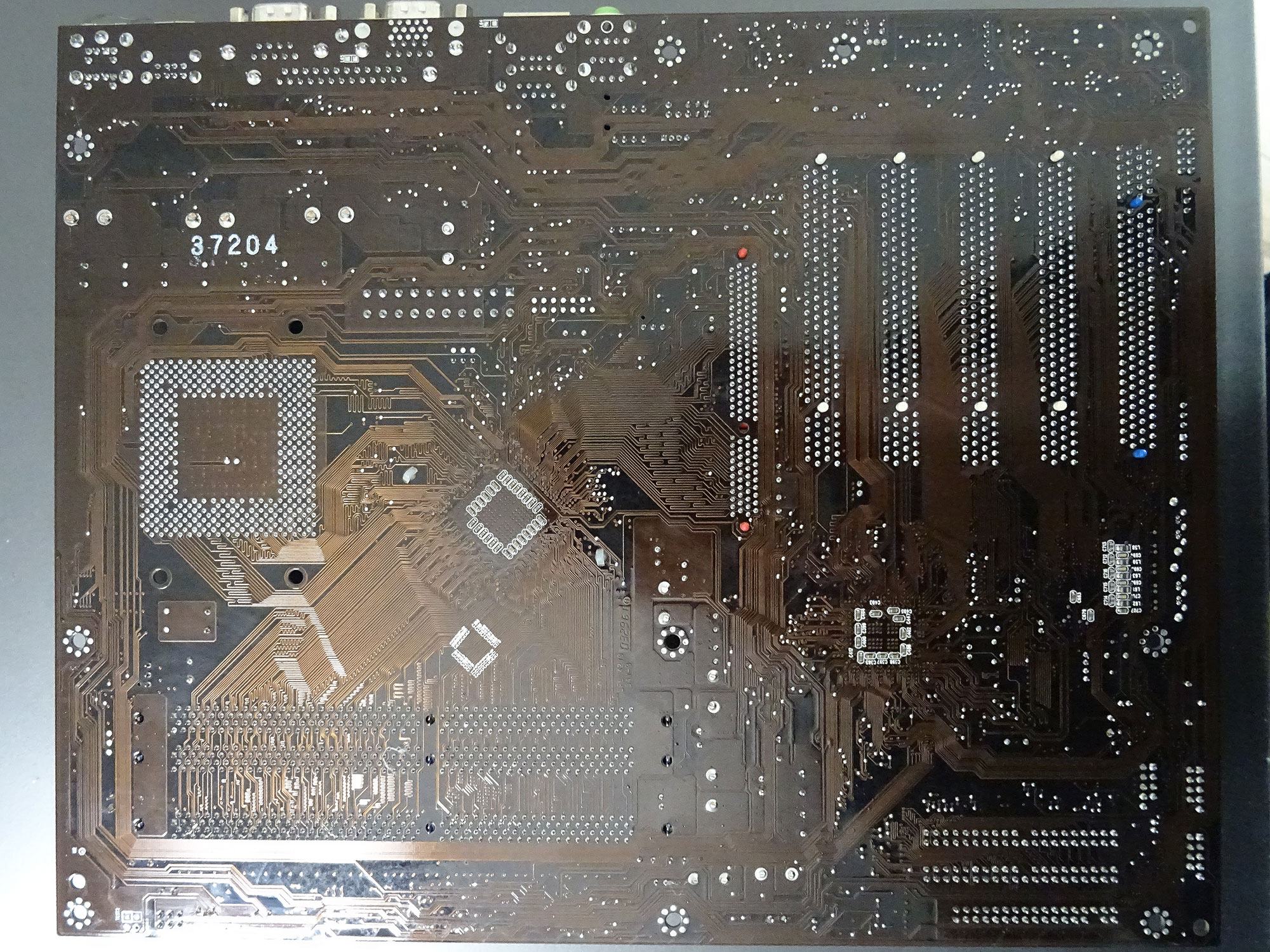

DSC06190.jpg DSC06192.jpg IMG_2667.jpg

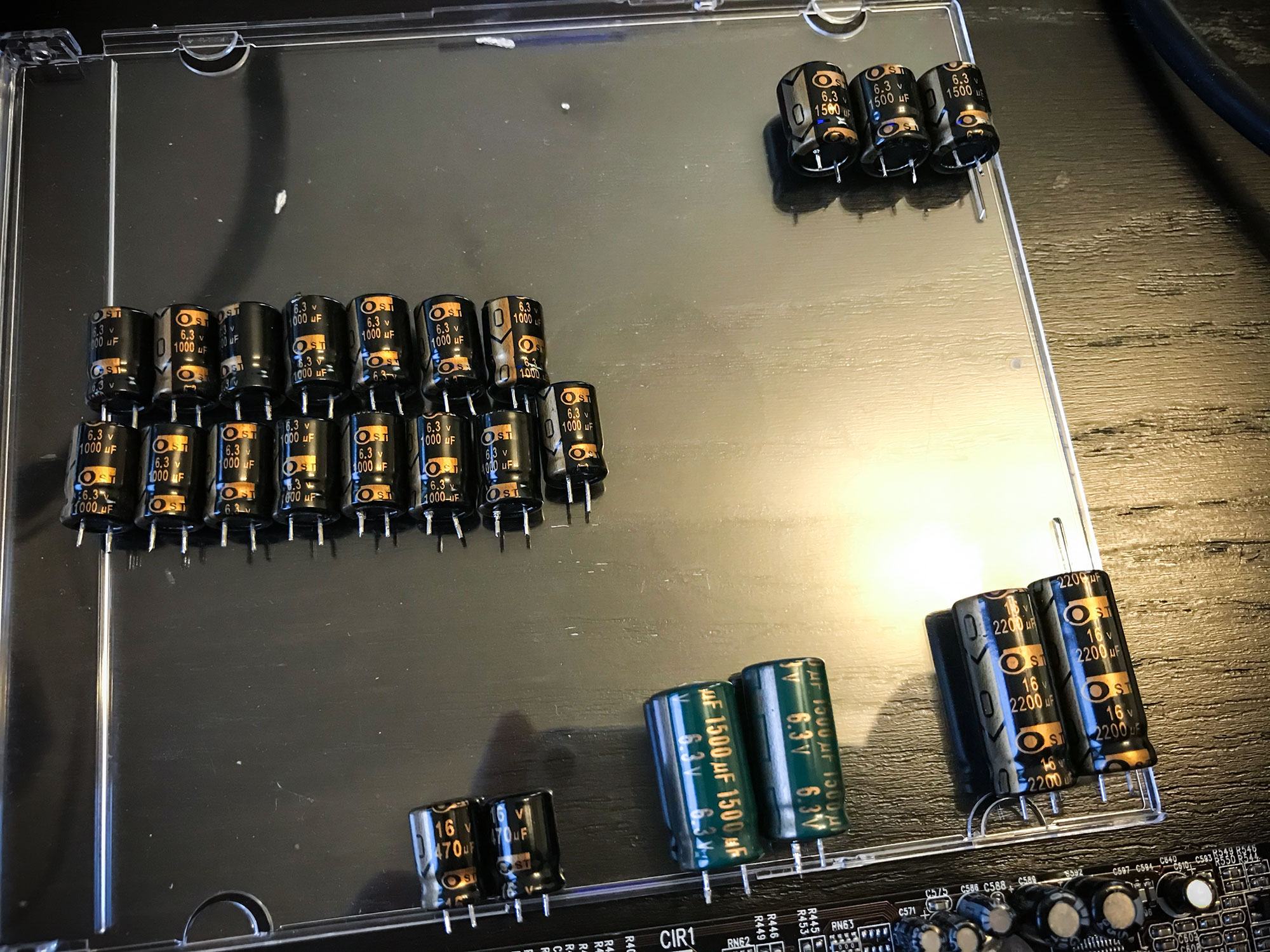

Nach einer Panasonic FR / KEMET Kur läuft das Board nun auch endlich wieder :banana:

Ok. Siehe aber bei den Kleinen keinen Unterschied oder ist das der gleiche Hersteller ? Sind ja alle schwarz.

Cooler Thread hier. :bigok:

Mal eine Frage zu beginn: Der verlinkte Kondensatortester. Hat da zufällig jemand einen Link oder den Namen bei Ali Express?
Wenn ich nach Graphic Transistor Tester suche nur normale Testgeräte angezeigt.

Kannst du basteln?
Dann suche mal nach "Ardutester".
Ein nützliches Gerät auf Arduinobasis. Wer möchte, kann natürlich den Arduino weglassen und nur den ATMEGA nutzen. Geht auch.

Vielen Dank an @WMDK noch ungereinigt der eine patient aber man sieht welches array gelötet wurde. Der leadtek Patient hat nur 2 SMD Kondensatoren benötigt
Beitrag automatisch zusammengeführt:

In Aktion


Anhänge

  • IMG_20210104_221012.jpg
    876,6 KB · Aufrufe: 116
  • IMG_20210104_220956.jpg
    544,9 KB · Aufrufe: 115
  • IMG_20210104_224411.jpg
    762,9 KB · Aufrufe: 114
Zuletzt bearbeitet:
Tip:
Wenn du kleines Gedöns mit einem Smartphone ablichten willst, dann besorge dir mal ne Uhrmacherlupe für 2 € und halte die vor die Kamera. Ist dann wie nen Makroobjektiv und 1000x besser als dieses, Entschuldigung, hundsmiserable Smartphonebild.

Die 5900xt ist die schnellste mit lila pcb von Nvidia. Noch schneller ist die soltek fd-5900 in metallic lila. Schneller wird's dann nur noch bei ati wenn das pcb lila sein muss. Das bild ist vermutlich nicht der wahnsinn. Reicht aber alle mal aus. Natürlich kann man das besser ablichten
Beitrag automatisch zusammengeführt:

Die gleiche hab ich auch noch von xpert vision. Gleiches pcb
Beitrag automatisch zusammengeführt:

Und noch ein Bild von der "Fake" soltek


Anhänge

  • IMG_20210104_232322.jpg
    1,1 MB · Aufrufe: 120
Zuletzt bearbeitet:
@Stangelator Was ist denn das für eine Fake Soltek? Kühler sieht nach FX Serie aus und PCB gibt es in dieser Farbe doch nur von Soltek, oder?

Gibt es nur von soltek das ist richtig. Kühler ist zu 90% identisch mit dem soltek. War bisher noch nicht möglich das soltek "S" in die erste Lüfteröffnung zu Kleben. Kommt aber noch:) ansonsten ist es ein nachbau meinerseits. Deshalb fake. War für ein Optik Projekt. Auf einem soltek mainboard. Die Grafikkarte ist unheimlich selten. Ebenso die golden limited. Sowas verkauft niemand. Auch die horizontalen Lüftungsschlitze hat das Original nicht. Ist eben ein Nachbau von mir. Einer von vielen

Schlicht ein Nachbau für ein Projekt. Ich habe schon komplette kühler nachgebaut damit die Grafikkarte so da steht wie der Prototyp oder das Original. Sowas baut meines Wissens keiner. Kostet unheimlich Zeit und dient nur der Optik. Fürn popes würde mancher sagen. Aber bei einem bestimmten custom build wird wert auf die Optik gelegt die man zur schau stellen will. Und sei es nur in den eigenen vier Wänden. Wer alten Kram repariert wie die Männers hier, brauch auch entsprechende Grafik;) des ist mein metier

Patient erstmals von der intensiv. Asus n5900 (5900 pcx) gelötet wurde 2x 51ohm array so Höllen winzig das man fast Kopfschmerzen bekommt plus 2x Filterkondensator. Weiterhin 1x Pufferkondensator, sowie eine IC. Wie auch immer die vom pcb gerissen wurde. Hab was äquivalentes verlötet. Und zu guter letzt einen pnp Transistor. Ich hab in den gängstigen threads hier im luxx gefragt wer diese karte hat. Helfen konnte oder wollte keiner. Dann hab ich mir die Beschaltung angesehen und bin zu dem Entschluss gekommen einen PNP verlöten zu müssen. Der originale hatte mittig ein Loch worauf er gänzlich unleserlich war. Karte hat jetzt mehrere loops im 3dmark03 absolviert und scheint zu laufen. Lüfter muss noch ausgetauscht werden gegen einen originalen. Den muss ich aber erstmal finden. Bilder mit lupe und 40mp Handykamera wie vorgeschlagen würde:)


Anhänge

  • IMG_20210105_140401.jpg
    1,1 MB · Aufrufe: 98
  • IMG_20210105_140501.jpg
    874,2 KB · Aufrufe: 95
  • IMG_20210105_140535.jpg
    726,7 KB · Aufrufe: 103
  • IMG_20210105_140615.jpg
    963,4 KB · Aufrufe: 92
Tolle Arbeit 👍

Neuzugang. Geforce 256 sdr Asus v6600 Deluxe. Der Lüfter hat ein kurzes Warm-up gebraucht um sauber durch zu drehen. Läuft absolut sahnig out of the Box:)


Anhänge

  • IMG_20210107_085622.jpg
    1,2 MB · Aufrufe: 88
Das K7VT2 mitsamt CPU ist da.

Leider sind diese schwarzen Schaumstoff Abstandshalter ( komme gerade nicht auf den Namen ) auf dem Athlon komplett durch. Muss ich die ersetzten? Wenn ja, mit was am besten?


Anhänge

  • IMG_20210107_213759.jpg
    168,8 KB · Aufrufe: 76
Jo, beim Kühler halt schauen, dass die Nut unten auf dem Kühlerboden in die richtige Richtung zeigt. Sonst knirscht es kurz und die CPU landet in der Phantomzone...

Ok, danke für euer Feedback.

War mir nicht mehr sicher. Ist schon so lange her dass ich ne Sockel A CPU in den Händen hatte.

Nun hab ich mir dem K7VT2 das Problem dass es nicht starten will.
3 Lange Piep Töne vom Bios.
RAM und CPU hab ich schon gewechselt.

Ein 300 Watt NT müsste doch dicke reichen, oder?
