NVIDIA Geforce 570GTX GF110 Sammelthread​

Impressionen der Karte:

Weitere Bilder zur Karte, Detailaufnahmen der GPU und des Speichers findet ihr im Hardwareluxx-Artikel


Technische Daten der Geforce 570 GTX - GF110

• Chip = GF110
• Fertigung = 40 nm
• Chip Größe = 530 mm²
• Transistoren = 3,0 Milliarden.
• Chiptakt = 732 MHz
• Shadertakt = 1464 MHz
• Pixel-Pipelines = keine
• Shader-Einheiten (MADD) = 480 (1D)
• FLOPs (MADD/ADD) = 1,41 T.flops
• ROPs = 40
• Pixelfüllrate = 29,3 GPix/s
• TMUs = 60
• TAUs = 60
• Texelfüllrate = 43,9 GTexell/s
• Vertex-Shader = kein
• Unified-Shaderin Hardware = √
• Pixelshader = SM 5.0
• Vertexshader = SM 5.0
• Geometryshader = √

• Memory
• Art = Samsung
• Speichermenge = 1280 MB GDDR5
• Speichertakt = 950 MHz
• Speicherinterface = 320 Bit
• Speicherbandbreite = 152,0 GB/s
• Stromaufnahme >>> 219 Watt TDP Last / -- Watt TDP idle (über einen 2x 6xPin Anschluß)
• Die Karte besitzt Shader 5.0, dass heißt sie hat DX11 Unterstützung!
• Die Karte nutzt PCIe 2.0, ist aber völlig abwärtskompatibel.

Erste Tests der Karte:

[B]Single GPU:[/B]
[url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17116.html][b]Test: NVIDIA GeForce GTX 570 (Hardwareluxx.de)[/b][/url]
[url=http://www.guru3d.com/article/geforce-gtx-570-review/]GeForce GTX 570 review (guru3d.com)[/url]
[url=http://www.computerbase.de/artikel/grafikkarten/2010/test-nvidia-geforce-gtx-570/]Test: Nvidia GeForce GTX 570 - 07.12.2010 - ComputerBase[/url]
[url=http://www.pcgameshardware.de/aid,802725/Nvidia-Geforce-GTX-570-fuer-350-Euro-im-Test-Grafikqualitaet-mit-Leistung-ueber-GTX-480-Niveau/Grafikkarte/Test/]Nvidia Geforce GTX 570 für 350 Euro im Test (PCGH)[/url]
[url=http://www.anandtech.com/show/4051/nvidias-geforce-gtx-570-filling-in-the-gaps]NVIDIA's GeForce GTX 570: Filling In The Gaps - AnandTech :: Your Source for Hardware Analysis and News[/url]
[url=http://www.tomshardware.com/reviews/geforce-gtx-570-gf110-performance,2806.html]GeForce GTX 570 Review: Hitting $349 With Nvidia's GF110 - tomshardware.com[/url]
[url=http://ht4u.net/reviews/2010/nvidia_geforce_gtx_570_gf110_test/]NVIDIA GeForce GTX 570 - erneute Schrumpfkur[/url]
[url=http://techpowerup.com/reviews/ASUS/GeForce_GTX_570/]ASUS GeForce GTX 570 - techPowerUp[/url]
[B]
SLI:[/B]
[url=http://www.guru3d.com/article/geforce-gtx-570-sli-review/]GeForce GTX 570 SLI review (guru3d.com)[/url]

Geizhals Links:

[URL=http://preisvergleich.hardwareluxx.de/?cat=gra16_512&xf=132_1024~1439_GTX+570]HWluxx Preisvergleich - 570GTX[/URL]

Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):

[LIST]
[*]- [URL="http://preisvergleich.hardwareluxx.de/a596943.html"]EVGA GeForce GTX 570 Superclocked (797MHz, 1594MHz, 975MHz)[/URL]
[*]- [URL="http://preisvergleich.hardwareluxx.de/a596985.html"]Point of View GeForce GTX 570 TGT Beast Edition[/URL] (?, ?, ?)
[*]- [URL="http://preisvergleich.hardwareluxx.de/a596559.html"]Point of View GeForce GTX 570 TGT Ultra Charged Edition[/URL] (?, ?, ?)
[*]- [URL="http://preisvergleich.hardwareluxx.de/a596992.html"]Point of View GeForce GTX 570 TGT Charged Edition[/URL] (?, ?, ?)
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[/LIST]

Treiber:

Alle Infos und neuste Treiber findet ihr in diesem Thread [URL="http://www.hardwareluxx.de/community/f14/die-aktuellen-nvidia-geforce-treiber-fuer-winxp-7-und-vista-weitere-os-part-5-a-720380.html"]hier[/URL]


[B]Aktuelle finale Treiber[/B]

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
[url=http://www.nvidia.de/Download/index.aspx?lang=de]klick mich[/url]

Tools:

[COLOR="Red"][B]Grafikkarten Analyse Tool Gpu-Z[/B][/COLOR] [URL="http://www.techpowerup.com/downloads/811/TechPowerUp_GPU-Z_v0.0.9.html"]hier[/URL]
[B][COLOR="Red"]
RivaTuner zum OC der Graka[/COLOR][/B] [url=http://downloads.guru3d.com/downloadget.php?id=163&file=5&evp=2d213e528fb556c354432a3976bff55a]hier[/url]

[B][COLOR="Red"]NVIDIA-Inspector zum OC der Graka[/COLOR][/B] [url=http://www.hardwareluxx.de/community/f14/tool-nvidia-inspector-1-94-a-705213.html]hier[/url]

[B][COLOR="Red"]MSI Afterburner[/COLOR][/B] [url=http://www.computerbase.de/downloads/system/grafikkarten/msi-afterburner/]hier[/url]

FAQ:


Wie laut ist die Karte?

• Im Vergleich zum großen Bruder, der 580GTX, bewegt sich die Karte sowohl unter Last, als auch ohne Belastung auf identischen Niveau. Dennoch kann man sagen, NVIDIA hat ihre Sache recht gut gemacht, denn die Karte legt zur Vorgängergeneration (470/480GTX - GF100) die Lautstärke etwas niedriger an. Im Vergleich zu den Leistungsmäßig etwas schwächeren HD58x0 sowie HD68x0 Karten von AMD liegt die 570GTX aber vorn, unter Last ist das AMD Single GPU Flackschiff etwas lauter. NVIDIAs Mittelklasse (460GTX) ist ebenso Lautstärketechnisch im gleichen Rahmen, dafür aber auch deutlich langsamer als die 570GTX.
  Dennoch bleibt zu erwähnen, dass Lautstärke äußerst subjektiv ist. Man kann diese zwar einheitlich messen, aber jeder Mensch nimmt verschiedenen Frequenzen anders wahr.

  Messungen zur Lautstärke

Wie hoch ist der Stromverbrauch?

• Auch beim Stromverbrauch hat NVIDIA ihre neue HighEnd Klasse wieder etwas effizienter gemacht. Im Vergleich zur 580GTX liegt man logischerweise etwas drunter. Aber die Vorgängerkarten der GF100 Reihe liegen sowohl im idle als auch unter Last ein gutes Stück drüber. Im Vergleich zu den Karten aus dem Hause AMD (HD5870/HD6870) bewegt man sich aber immernoch deutlich drüber.

  Im absoluten Volllastbetrieb (Furmark) hat man deutlich abgebaut. Die Karte verbraucht nur minimal mehr als ihr direkter Vorgänger in Form der 470GTX. Es sei aber zu erwähnen, das es seit dem GF110 bei NVIDIA eine Schutzschaltung gibt, welche die Karten vor übermäßiger Last schützen soll. So erkennt die Software Programma ala Furmark und drosselt die Leistung. Auf Spiele soll das Vorgehen aber im Moment keine Auswirkung haben...

  Schlussendlich kann man aber sagen, in Sachen Effizienz hat man auch hier ganz klar einen Schritt zugelegt, trotz gleichem Hestellungsprozess.

  Messungen zum Stromverbrauch

(Gesamtsystemmessungen sind nicht 100% Vergleichbar)


Wie heiß darf meine Karte werden?

• An der Lüftersteuerung hat man seitens NVIDIA nicht so viel getan. Die Karten werden immernoch vergleichsweise warm in Temperaturbereichen von 80°C+ unter Last. Die Temperaturen sind aber nicht krittisch, denn aktuelle GPUs sind bis über 100°C spezifiziert. Temperaturtechnisch bewegt man sich sowohl idle als auch im Lastbetrieb ca. auf gleichem Niveau mit der 580GTX. Im Vergleich zur Vorgängergeneration sind die Temperaturen etwas gesungen. Der Vergleich zu den AMD Karten ist hier etwas schwieriger. Unter Last liegt man minimal unter den AMD Karten, im idle ist der Unterschied schon etwas größer. Begründen lässt sich dies wohl durch einen langsamer drehenden Lüfter bei AMD.

  Messungen zur Temperatur

Passt die Karte in mein Gehäuse?

• Mit einer Länge von exakt 27 cm ist das PCB nicht nur ähnlich der 580GTX, sondern so ziemlich identisch mit dem großen Bruder. Man geht also den Weg und nimmt ein PCB für mehrere Karten, lässt aber bei der 570GTX ein paar Bauteile weg. (RAM, Spannungsversorgung) Zum Vorgänger (470GTX) hat man aber etwas zugelegt in der PCB länge. Im Vergleich zur Konkurenz von AMD bewegt man sich aber deutlich über der HD6870 sowie HD5850. Einzig die HD5870 ist mit 1cm etwas länger. Potenzielle Käufer der Karten sollten sich dessen vorher bewusst sein und schauen, dass ihr Case auch dementsprechend Platz bietet. Die Stromanschlüsse wurden wie bei den Karten der HD58x0er Generation an die obere Kante der Karte gelegt.

Wie gut läßt sich die Karte übertakten?

• Das Übertaktungspotential der Karte scheint laut aktuellem Kenntnisstand NVIDIA typisch recht hoch auszufallen. Ohne Spannungserhöhung kann man mit einer Leistungssteigerung von guten 10-15% für GPU/Shader fast schon rechnen. Mit Spannungserhöhung geht es nochmals gut ein Stück bergauf.
  Es bleibt aber abzuwarten wie man sich die Schutzschaltung schlussendlich auswirkt. Sofern NVIDIA wirklich nur die Anwendungen blockiert, wird dem Nutzer nichts auffallen. Dreht man aber irgendwann anhand des echten Verbrauchs an der Bremse, so bleibt vom Mehrtakt eventuell nicht mehr so viel übrig.
  Beim Speicher lassen sich ebenso gute 10% übertakten. Speicher OC bringt aber Erfahrungsgemäß recht wenig zur Gesamtperformance. Auch ist es wie bei den GF100 GPUs üblich, das der Speichercontroller direkt an der Spannungsversorgung der GPU hängt, was bedeutet, sehr hoher Speichertakt bedarf einer Erhöhung der VGPU Spannung.

  Per Bios Mod lassen sich die Spannungen auf bis über 1,2V erhöhen. Taktraten von 900MHz+ für die GPU sind damit sicherlich mit einigen Karten erreichbar.

  Erste Overclocking-Versuche und Vergleichs-Benchmarks

Performance

• Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr natürlich in unserem Online Artikel. Zu unserem Online Artikel gelangt ihr ->

Weitere Benchmarks im Hardwareluxx-Artikel zur ATI Radeon HD 6870


Andere Kühllösungen

• Wir werden sehen was uns erwartet

Allgemeine Hinweise
Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes den „Beitrag-melden“ - Button (

) zu benutzen! Natürlich auch im Falle eines Verstoßes gegen die Forenregeln!
Solche oder nicht Themenbezogene Beiträge werden dann entfernt.

Grüße, fdsonne



[Scoty]

Nein habe gesehen die anderen mit dem selben System haben über 6000 Punkte. Da habe ich 2000 weniger.

Edit: Habe jetzt denn Energie Modus auf Höchstleistung gestellt so das die CPU voll renn mit 3.4GHz und dennoch wieder nur P4707 3DMarks bekommen.
Es steht aber auch: Die Grafikkarte wurde nicht erkannt. Habe denn neuesten NVida Treiber aber drauf.

Edit2: Auch im Ungine Benchmark bin ich weit weg von dem was sein sollte:

Unigine
Heaven Benchmark v2.1
FPS:
37.8
Scores:
953
Min FPS:
3.5
Max FPS:
63.4



[Captcha294]

dann installiere den Graka Treiber doch nochtmal.
Bzw. schmeiß den erst richtig runter und dann nochmal sauber drauf dann sollte auch die Punktzahl stimmen.

EDIT:
Welche einstellungen hattest du bei Unigine Heaven 2.1 denn drin?



[mgbott]

Ja, den Treiber deinstallieren, und dann nochmal neu drauf.
Sollte dann wieder alles normal laufen.



[Scoty]

Habe aber gesehen das Vsync an war. Jetzt schaut es schon etwas besser aus aber noch immer unter 6000 Punkte beim 3dmark11. Jetzt habe ich P5217 3DMarks, vorher waren es noch P4700. Bei Ungine habe ich deutlich zugelegt, vorher war Score bei 953, jetzt habe ich Score 1507 was aber auch nicht so viel mehr ist.

Hier der neue 3dmark11 Link: Result



[H4nnib4LL]

Wo habt Ihr eure Gainward Phantom bestellt?



[Scoty]

Ich habe meine bei Caseking bestellt gehabt.



[Madschac]

langsam kommen die priese in vernünftige regionen...bei Mix gibts die Gainward GS für 305€, da könnt ich langsam schwach werden!



[H4nnib4LL]

Gut, hab ich eben auch



[Scoty]

Passen jetzt P5217 3DMarks bei 3DMarks11 im Performance Modus mit meinen System (siehe Signatur)? Was habt ihr mit eurer GTX570?



[johnieboy]

So ich hab meine 570 Phantom jetzt auch in Betrieb genommen.

Der Unterschied zur EVGA GTX 570 Superclocked in Sachen Lautstärke und Temperaturen ist gewaltig.

Die EVGA ist in normalen Spielen deutlich lauter als die Phantom im Furmark.

In Furmark komme ich mit der Phantom auf 70°C @ 60% Lüfter nach 10 min.
Nach 15 min Two Worlds 2 spielen war die Karte bei 56°C @ 46% Lüfter.

Ab 42% Lüfter kann ich die Graka warnehmen.

@Scoty: ich hab mir Grad Heaven 2.1 runtergeladen und lasse mal mit meinem Sys gegenlaufen. Treiber ist noch 263.09.

Edit: was für einstellungen hast du denn in Unigine gefahren? ich kann max. in 1680x1050

Edit2: 2500K@Stock, Phantom @ Stock, 1680x1050



[Scoty]

Habe auch 1680x050 und dx11 sonst alles auf Standart. Bin gespannt was du hast. Und auf deine Werte bei 3DMark11 auf Performance und unten nur Benchmark wählen wäre ich auch gespannt.



[johnieboy]

Heaven kannste ja jetzt nachbenchen, siehe Screen.

3D Mark 11 muss ich auch erst laden, dauert ne Weile mit 1Mbit DSL



[Scoty]

Heaven ist bei dir zu wenig. War bei mir auch erst. Mach Vsync aus im Treiber ;-) .
Habe im 3dmark11 jetzt auf Extrem gebencht und hier mein Ergerbnis: Result



[johnieboy]

VSync ist aus, sonst hätte ich max FPS von 60 und nich 80
Hast du mit meinen Einstellungen schon gegengebencht? Stichwort Tess auf extrem.

Wie haste denn das Extreme Preset auf deinem Samsung Monitor laufen lassen?
dachte dafür braucht man mind. 1920x1080, aber der kann nur 1680x1050



[Scoty]

Ja er hat es dennoch gemacht.

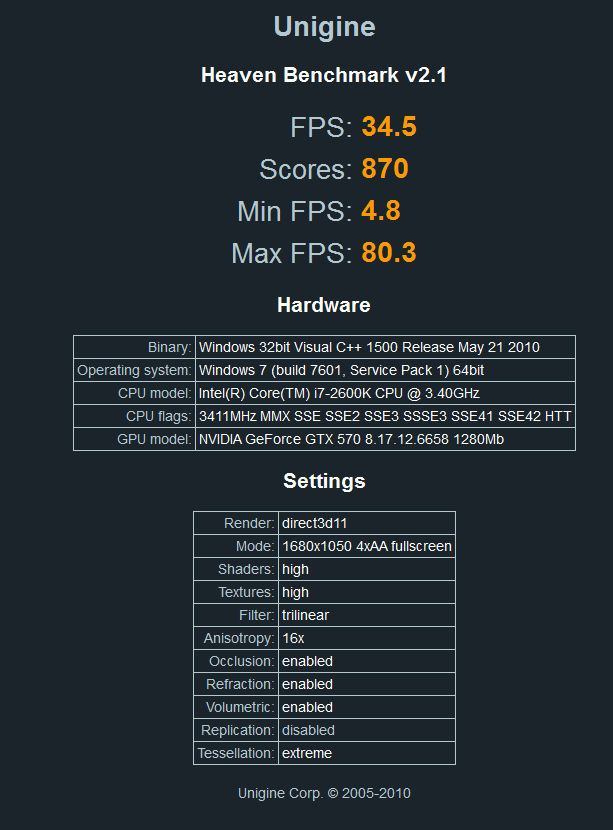

Edit: So hier mein Heaven Bench mit dem selben Einstellungen.



[johnieboy]

siehste, das selbe Ergebnis in Heaven

und hier mein Performance Preset in 3DMark 11, wieder alles Stock

Result

du hast 100 Mhz mehr auf der CPU und offenbar HT an, darum hast du ein paar Punkte mehr ^^



[Scoty]

HT spielt glaube ich nicht so eine Rolle oder? Auf jeden fall kann man sagen im grunde alles gleich bei uns. Daher bin ich froh das doch alles bei mir passt. Und warum andere dann über P6500 haben ist dann ein Rätsel. Mal schauen wie weit man denn die Lüfter noch leiser stellen kann aber da kenne ich mich nicht aus.

Edit:

Mein Freund hat mit einer MSI GTX460 Hawk und einen Q9550 und bekommt beim Extreme Test X1170 was mir sehr viel vor kommt da ich nur X1732 habe. Ich weiß die GTX460 Hwak ist schnell aber so schnell? Und der Q9550 ist ja doch langsamer als ein i7 2600K. Das da nur 600 Punkte unterschied sind.



[Gelöschtes Mitglied 55164]

Scoty: Bei Heaven stimmt bei dir was net, deine min FPS sind viel zu niedrig.



[Scoty]

Warum zu niedrig? Gesamt zählt ja und das passt ja wie beim johnieboy auch. Am Anfang ruckelt es ja auch immer extrem daher dieser niedriger Wert. Wenn ich eine weile laufen lasse und dann erst den Benchmark starte habe ich mehr bei minimum mehr fps. Von daher alles ok sage ich mal.



[Joachim224]

@Scoty: Kannst du schon etwas zur Lautstärke @ load und dem OC-Verhalten berichten?



[busta.rhymes]

@scoty
nee nee... das mit den 5000 punkte passt schon... 6000 macht ja nur die 580.
vielleicht übertakten die derbe..



[Scoty]

@Scoty: Kannst du schon etwas zur Lautstärke @ load und dem OC-Verhalten berichten?

Also sie ist nicht laut, die Lüfter welche ich verwende sind lauter unter idle. Bei last hört man sie zwar aber es ist nicht störent. Meine GTX260 war da lauter und die Temperaturen sind ein Traum bei der Phantom.

Beispiel:

GTX260 AMP2 Idel: 54 grad
GTX570 Phantom: Idel 38 Grad

GTX260 AMP2 Last: 70 grad
GTX570 Phantom: Last ca. 58 Grad

OC werde ich morgen mal mit diesen Settings dann 800/1.600/2.200 MHz welche mit gleichen Lüfter Settings stabil laufen soll. Je nach Model geht noch mehr. Auch vom Strom her habe ich schon gelesen das man etwas runter kann ohne Probleme bei selben Settings.

@busta.rhymes

Wie viele Punkte schaffst du mit deiner GTX570?



[Yappa]

Also die bessere Wahl als die normale EVGA GTX 570?
Wenn die Phantom tatsächlich so viel leiser und kühler sein sollte als die EVGA Karte, dann werde ich EVGA vielleicht doch untreu und kaufe mir eine Gainward Karte. Im HWL Test ist bei Standard 570er Karten von 43 Grad im Idle die Rede.
Das Aussehen der Karte ist mir allerdings egal, da ich davon sowieso nichts sehe.



[Scoty]

Die Phantom ist aber anders als bei Standard GTX570 Karten noch etwas übertaktet.



[Yappa]

Stimmt ja, die Phantom ist etwas übertaktet.
Dadurch dass es sie bei mindfactory (für 329 EUR) gibt, habe ich sie jetzt mal bestellt.
Wie sieht es eigentlich mit der Spannung aus? Wird die im Idle-Betrieb automatisch gesenkt?



[Scoty]

Ob die Spannung automatisch gesenkt wird weiß ich leider nicht.



[Joachim224]

@ Scoty:

Ich suche halt ne wirklich leise Karte...komme auch von einer GTX260, der habe ich zwar die Mod-Lüftersteuerung von Mr.Bo verpasst, aber sie wart trotzdem gut hörbar.

Meine CPU ist ja unter Wasser und meine Gehäuse-Lüffies sind allesamt Noiseblocker PL1er @ 5V ...deshalb muss die Graka wenigstens im Idle unhörbar sein...wenn ich zocke ist wahrscheinlich eh das Teufel lauter



[gR3iF]

Da hilft dir nur ein Fullcoverkühler....

Ich hab auch die Cpu unter Wasser und ansonsten wenig Lüfter. Die Karte hörst du auch im Idle...



[Joachim224]

Ich wechsel halt meine Grakas gern bzw schraube ständig am PC rum und wenn ich dann jedes mal nen neuen WaKühler kaufen muss bzw die Graka immer fest im Kreislauf hängt, so dass man sie nicht mal einfach rausrupfen kann ist das für mich unpraktisch...vllt bestell ich sie mir einfach mal und höre es mir selbst an



[peebee]

Definitiv ja. Die ersten paar Minuten hört man nichts großartig, aber spätestens nach einer halben Stunde wird es etwas lauter.
Bei dem SLI dauert es nur ein paar Minuten
Hoffentlich sind die Watercool-Kühler bald fertig bei A-C-Shop Da gab es wohl Probs mit den Gewinden, weshalb die erst auf neue Kühler warten mussten. Nunja... neues Datum ist 04.02. Bin eh nächste Woche weg, also hoff ich mal, dass die dann Samstag den 05.02. da sind Das wäre perfekt

Mit dem SLI kann man locker eine ordentliche Haarpracht trocknen ^^
