NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ
Impressionen der Karte:
Technische Daten der GeForce GTX 1070
- Chip = GP104-300-A1
- Fertigung = 16 nm (TSMC)
- Transistoren = 7,2 Milliarden
- Die-Größe = 314 mm²
- Shader-Einheiten = 1.920 (1D) (15 SMM)
- Texture Mapping Units (TMUs) = 120
- Raster Operations (ROPs) = 64 (48)
- Pixelfüllrate = 72,3+ GPixel/s
- Texelfüllrate = 180,7+ GTexel/s
- Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
- Speichertakt = 4.007 MHz
- Speichergröße = 8.192 MB
- Speichertyp = GDDR5
- Speicherinterface = 256 Bit
- Speicherbandbreite = 256,4 GB/Sek.
- Shader Model = 5.0
- DirectX = 12.1
- Leistungsaufnahme 3D (TDP) = 150 Watt
- Leistungsaufnahme 2D = ~9 Watt
- Versorgung über einen 8-Pin PCI-Express Anschluss
- Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
- Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
- Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
- Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel
Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich
Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia
Tools:
FAQ (Frequently Asked Questions)
Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.
Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.
Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.
Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre
Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org
Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx
Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.
Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech
Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.
Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
| Karte (Takt @ Referenz) | Rechenleistung | Speicherbandbreite | Rechenleistung pro 1 GB/s |
| GTX 580 (772/1.544/2.004 MHz) | 1.581 TFLOPs | 192,2 GB/s | 8,22 TFLOP pro 1 GB/s |
| GTX 680 (1.058/3.004 MHz) | 3.250 TFLOPs | 192,3 GB/s | 16,91 TFLOP pro 1 GB/s |
| GTX 780 Ti (928/3.500 MHz) | 5.345 TFLOPs | 336,0 GB/s | 15,91 TFLOP pro 1 GB/s |
| GTX 980 (1.215/3.506 MHz) | 4.977 TFLOPs | 224,4 GB/s | 22,18 TFLOP pro 1 GB/s |
| GTX 980 Ti (1.075/3.506 MHz) | 6.054 TFLOPs | 336,6 GB/s | 17,99 TFLOP pro 1 GB/s |
| GTX Titan X (1.075/3.506 MHz) | 6.605 TFLOPs | 336,6 GB/s | 19,62 TFLOP pro 1 GB/s |
| GTX 1060 (1.709/4.007 MHz) | 4.375 TFLOPs | 192,3 GB/s | 22,75 TFLOP pro 1 GB/s |
| GTX 1070 (1.683/4.007 MHz) | 6.463 TFLOPs | 256,4 GB/s | 25,21 TFLOP pro 1 GB/s |
| GTX 1080 (1.733/5.006 MHz) | 8.873 TFLOPs | 320,4 GB/s | 27,69 TFLOP pro 1 GB/s |
| NVIDIA TITAN X (1.531/5.006 MHz) | 10.974 TFLOPs | 480,6 GB/s | 22,83 TFLOP pro 1 GB/s |
| P100 (1.481/703 MHz) | 10.616 TFLOPs | 719,9 GB/s | 14,75 TFLOP pro 1 GB/s |
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.
Zuletzt bearbeitet:

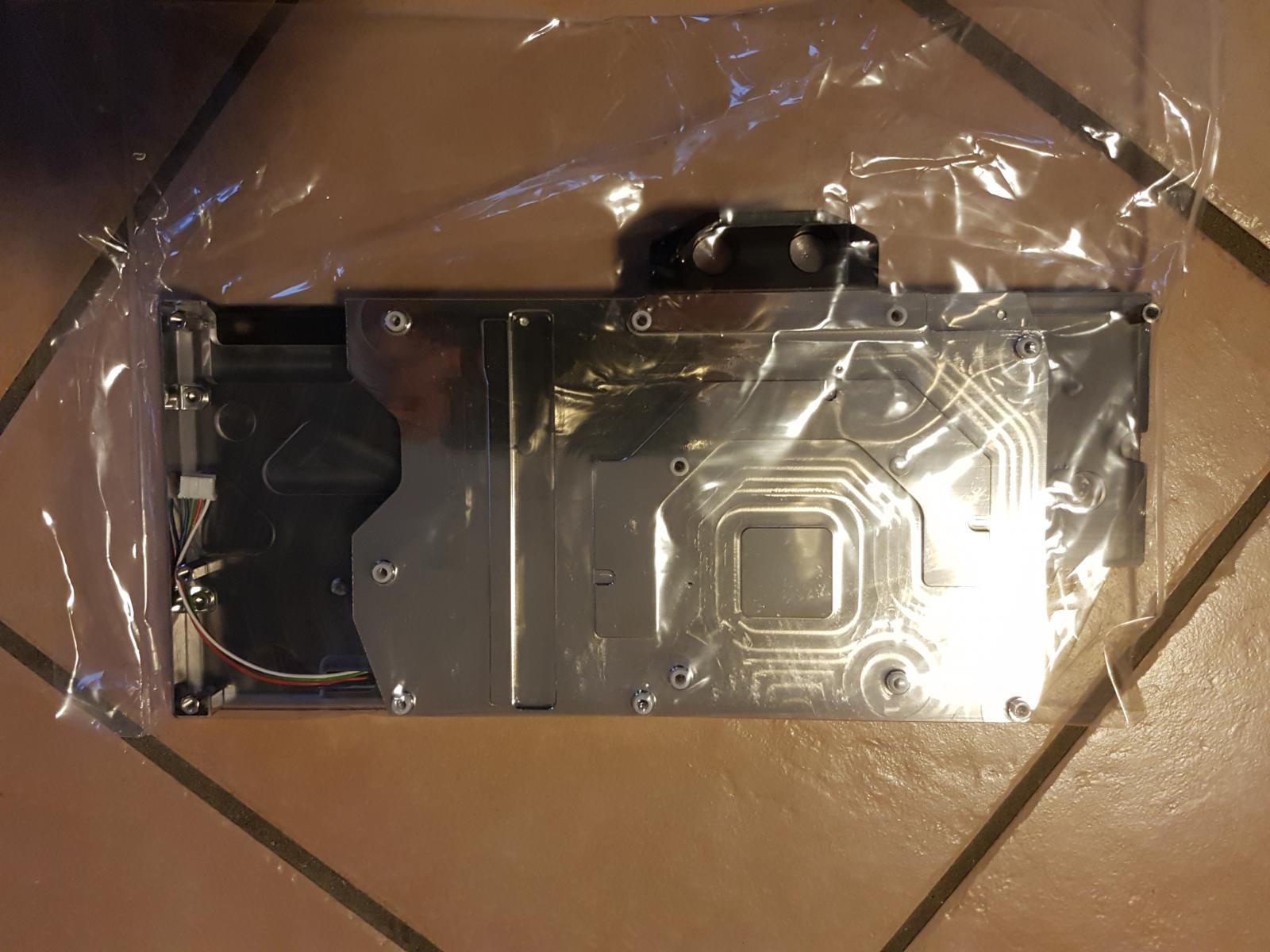

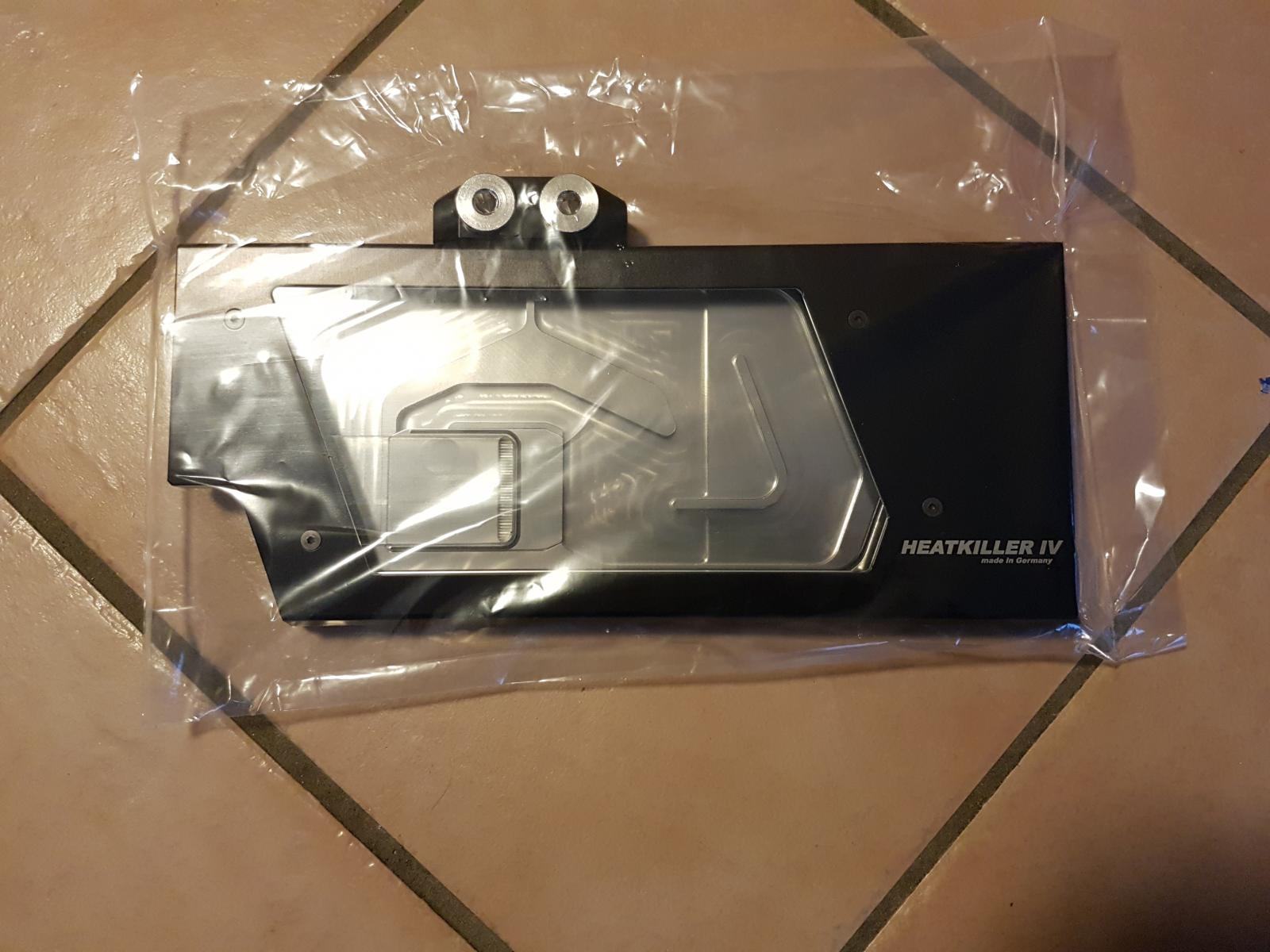

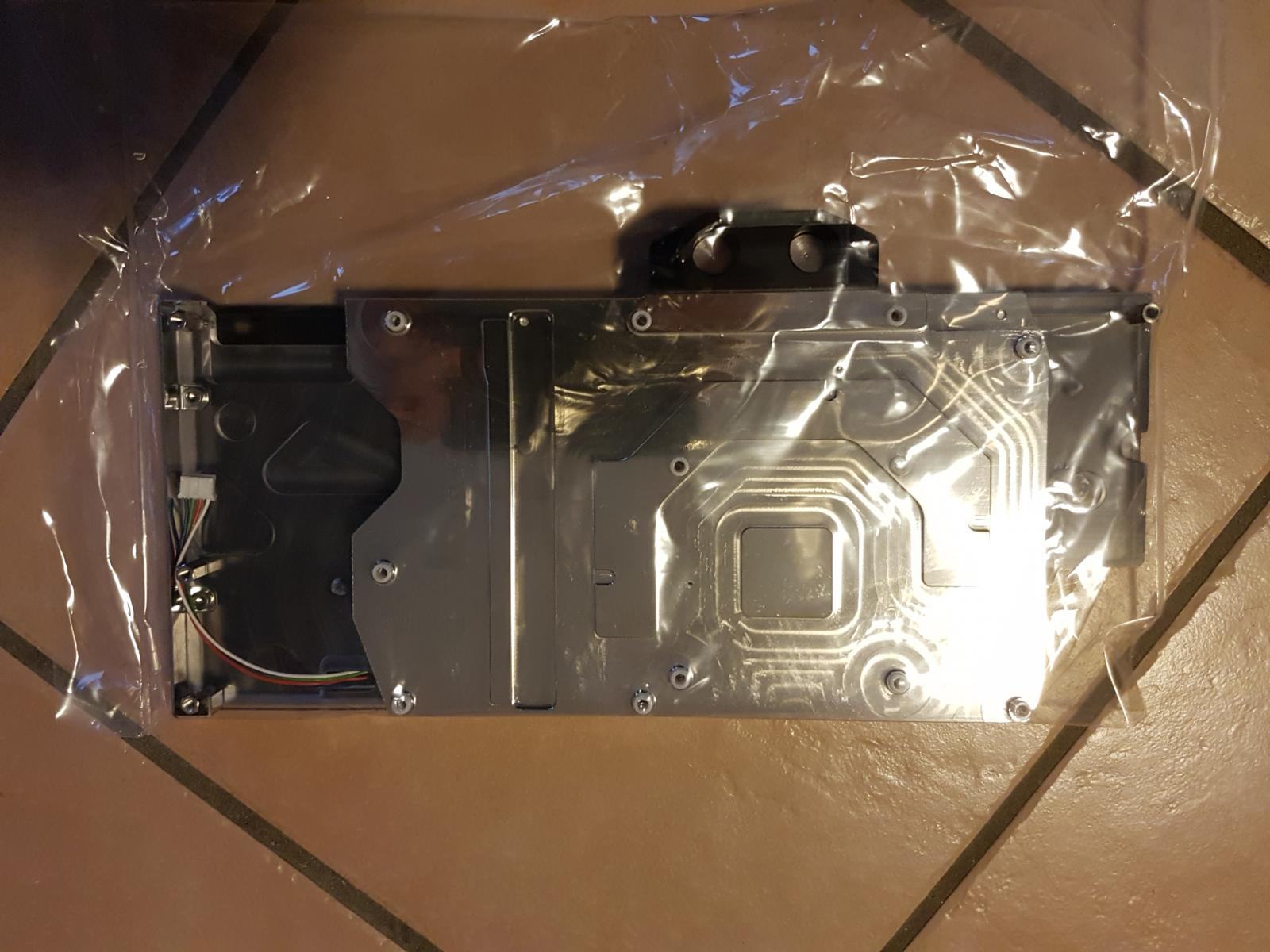

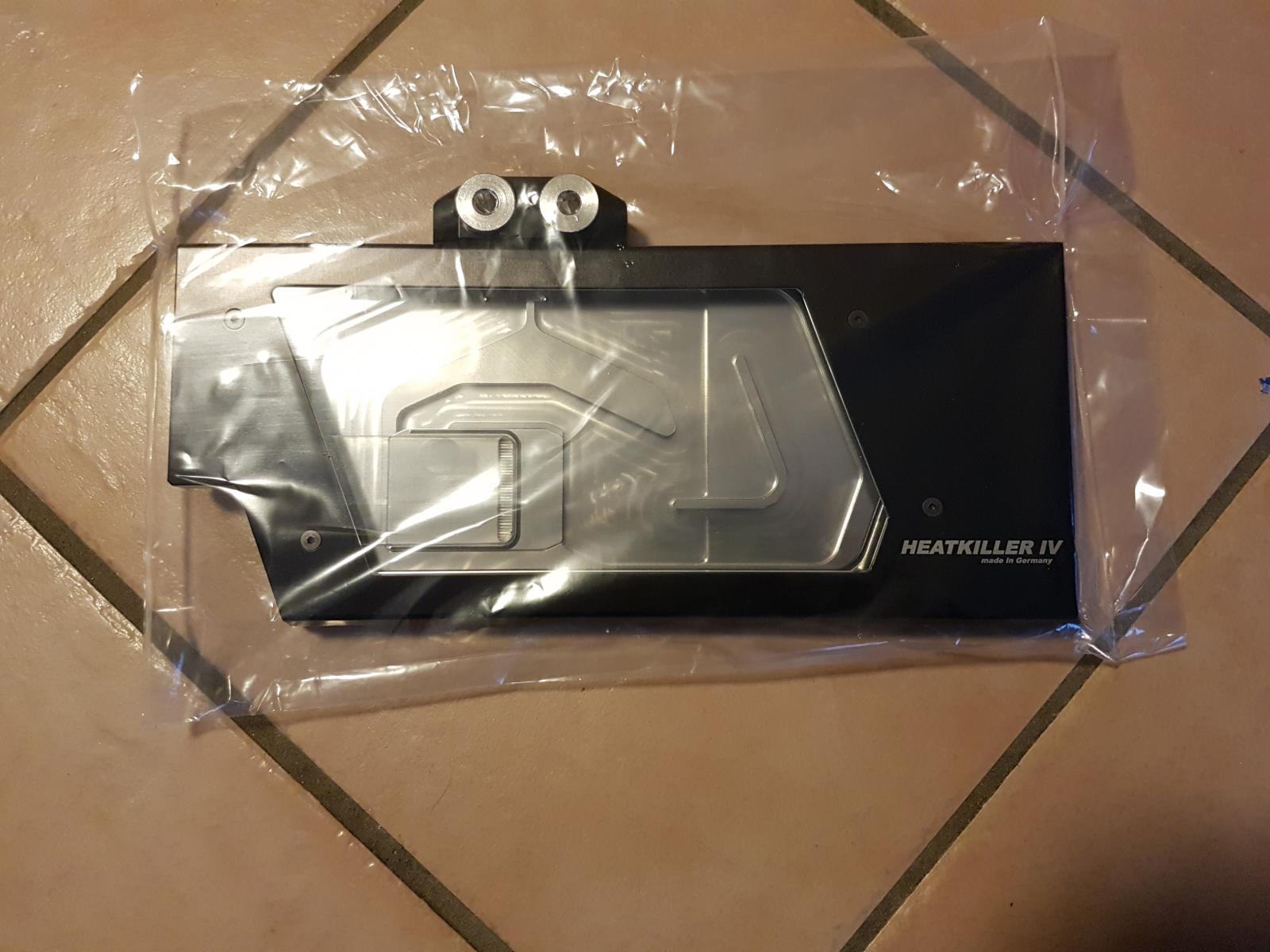

Verbauen werde ich den aber frühestens am Freitag.
