[Sammelthread] Sockel 939 / 940 / 754 - Thread

[The Sandman]

Um nicht ständig in anderen Threads etwas über diese Sockel zu schreiben, gibt es jetzt diesen einen!

Benchmarks
Overclocking
"Fachgespräche"
alles jetzt bitte hier!

Biose:
DFI

Spoiler

http://www.lejabeach.com/DFI/
https://www.techpowerup.com/articles/other/114

Diverse Biose:

Spoiler

https://soggi.org/motherboards/motherboards.htm

Pinbelegung der CPU's:

Spoiler

[Sammelthread] - NostalgieDeLuxx Bastelthread

Bei den DFI nF4 würde ich nur noch Polymerkondensatoren verbauen: 1. stabiler und 2. schicker ;)

www.hardwareluxx.de

Links zu diversen Vmods:

Spoiler

ultimate S939 mainboard guide - tweaking guide ,known bugs, and fixes

EDIT(saaya): i renamed this thread and made it a sticky to inform people about known bugs on different 939 boards and tweaks and fixes, as there was a big duiscussion about all 939 boards beeing buggy, but there was little known about the actual problems different boards seem to have. im...

www.xtremesystems.org

Tools:

Spoiler

A64InfoMod (im Anhang)
DualCore Optimizer https://www.chip.de/downloads/Tuningpack-fuer-Dual-Core-CPUs_31317645.html
Cool n' Quiet Treiber https://www.pcwelt.de/downloads/Ins...Energiesparfunktion-Cool-n-Quiet-1210637.html
Systool https://www.techpowerup.com/systool/
Multi und VFID unter Win98/DOS verändern https://www.hardwareluxx.de/communi...ckel-939-940-754-thread.1285531/post-28284935
Memset 4.1 https://www.pcwelt.de/downloads/MemSet-579105.html
Chipsatztreiber VIA https://www.pcwelt.de/downloads/VIA-Hyperion-Pro-Driver-Package-1239791.html Hyperion 5.24
Chipsatztreiber nVidia https://www.nvidia.com/ -> legacy Treiber bei den Downloads
TMod-CD auf der Bierbude

CPU-Z Valids:

Spoiler

Sandman:

AMD Athlon 64 X2 4800+ @ 1764.18 MHz - CPU-Z VALIDATOR

[cih7nz] Validated Dump by Sandman HWL (2021-01-28 12:06:29) - MB: Abit AV8 (VIA K8T800P-8237) - RAM: 1024 MB

valid.x86.fr

AMD Athlon 64 X2 4200+ @ 1601.13 MHz - CPU-Z VALIDATOR

[x6mh5i] Validated Dump by Sandman HWL (2020-12-06 14:58:35) - MB: Abit AV8 (VIA K8T800P-8237) - RAM: 256 MB

valid.x86.fr

AMD Athlon 64 X2 4800+ @ 2400.01 MHz - CPU-Z VALIDATOR

[dby95p] Validated Dump by Sandman HWL (2020-12-26 20:55:21) - MB: Abit AV8 (VIA K8T800P-8237) - RAM: 1024 MB

valid.x86.fr

AMD Athlon 64 X2 4800+ @ 2803.14 MHz - CPU-Z VALIDATOR

[h35lzg] Validated Dump by Sandman HWL (2020-12-04 18:50:25) - MB: Abit AV8 (VIA K8T800P-8237) - RAM: 1024 MB

valid.x86.fr

AMD Athlon 64 X2 4800+ @ 2703.99 MHz - CPU-Z VALIDATOR

[xhte2v] Validated Dump by Sandman HWL (2020-11-09 16:27:22) - MB: Abit AV8 (VIA K8T800P-8237) - RAM: 512 MB

valid.x86.fr

AMD Athlon 64 X2 4800+ @ 2141.5 MHz - CPU-Z VALIDATOR

[txhc5t] Validated Dump by Seven Of Nine (2022-03-04 11:24:12) - MB: Abit AV8 (VIA K8T800P-8237) - RAM: 1024 MB

valid.x86.fr

AMD Athlon 64 X2 4800+ @ 544.27 MHz - CPU-Z VALIDATOR

[vy9hfi] Validated Dump by Seven Of Nine (2022-02-24 09:23:27) - MB: Abit AV8 (VIA K8T800P-8237) - RAM: 1024 MB

valid.x86.fr

Sparksnl:

AMD Athlon 64 3500+ @ 3300.81 MHz - CPU-Z VALIDATOR

[vlaj5d] Validated Dump by Sparks.nl (2020-12-26 17:19:51) - MB: DFI LP NF4 Series - RAM: 512 MB

valid.x86.fr

https://valid.x86.fr/yf7bim



[Sparksnl]

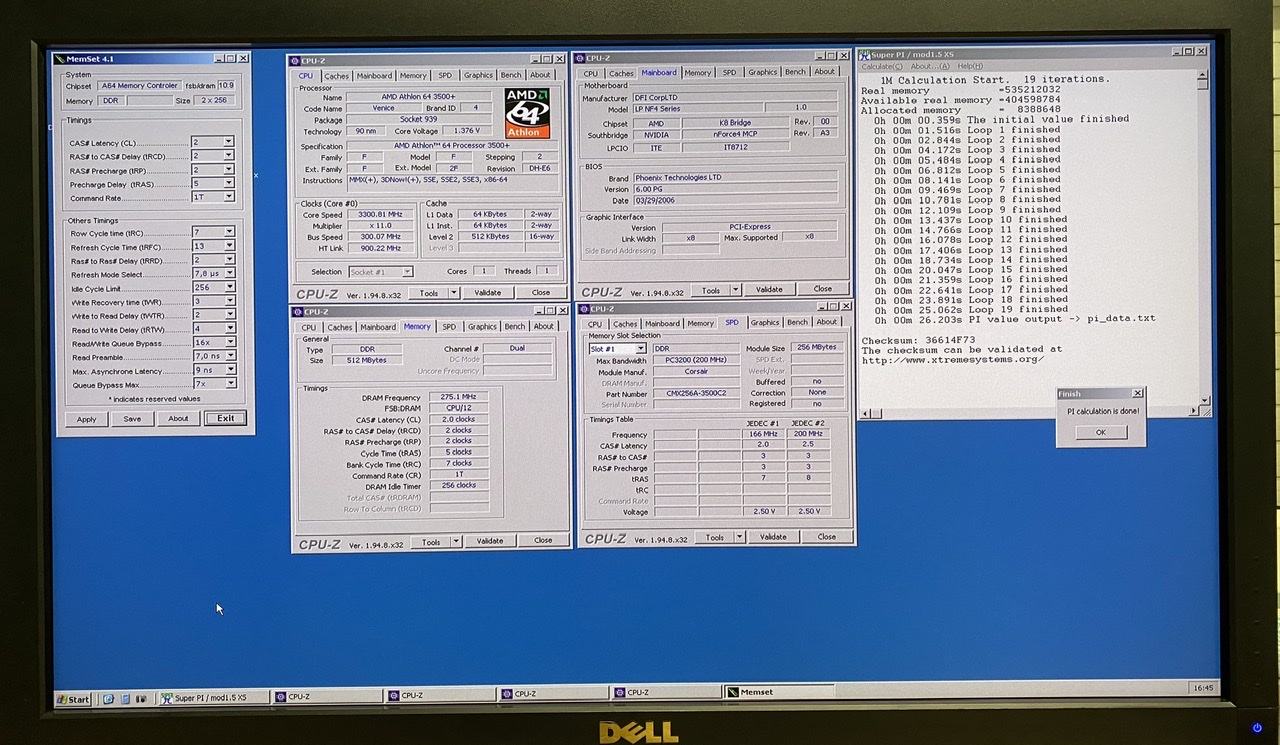

So to be the first to react. I was really waiting for this one. I thought of making this more then once... (what about super socket 7?).

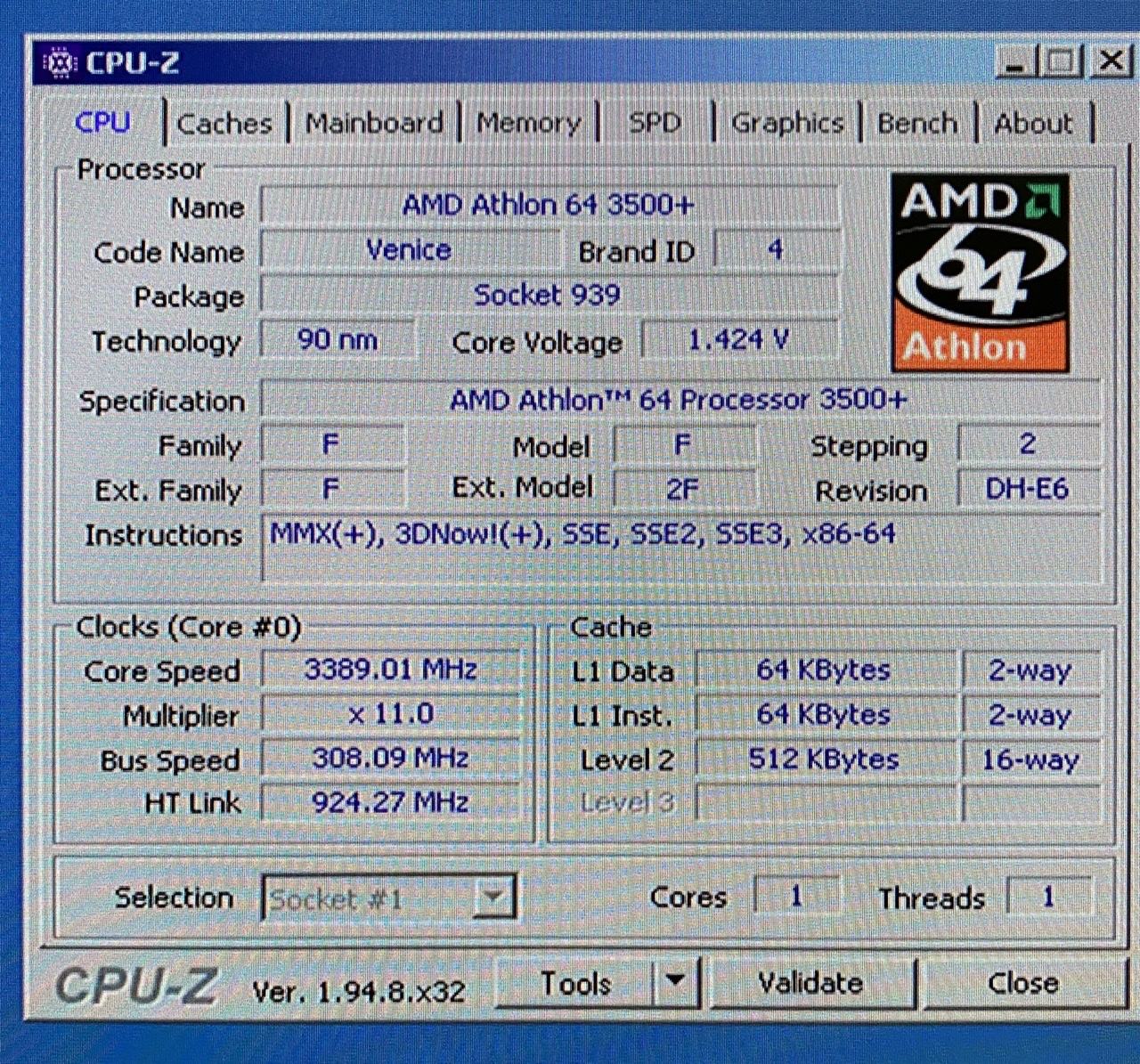

To kick off with some more good news (for me), I found a really really good 3500+ Venice.



Link to validation: https://valid.x86.fr/vlaj5d

I decided to not run it above 1.5v. I can’t take the risk of damaging it.



[seafs]

Auch Sockel 940?



[The Sandman]

Auch 754



[seafs]

Quasi der K8-Thread :-D



[mrcoconut]

Keine X2 (K9)?

VG 😀



[Tzk]

Hmm, X2 (939) wohl auch... Was ist mit den Athlon 64 für AM2? Ist zwar DDR2, aber ja noch recht ähnlich zu 939... Die AM2+ Cpus (Phenom) würde ich aber ausklammern...



[stunned_guy]

AM2 ist in meinen Augen "zu" neu. Das bläht dann hier auch auf. Zu Sockel 754 und 940 wird nicht viel kommen, eher nur 939. X2 / Opteron gehören natürlich zu 939 und 940 dazu.



[Poulton]

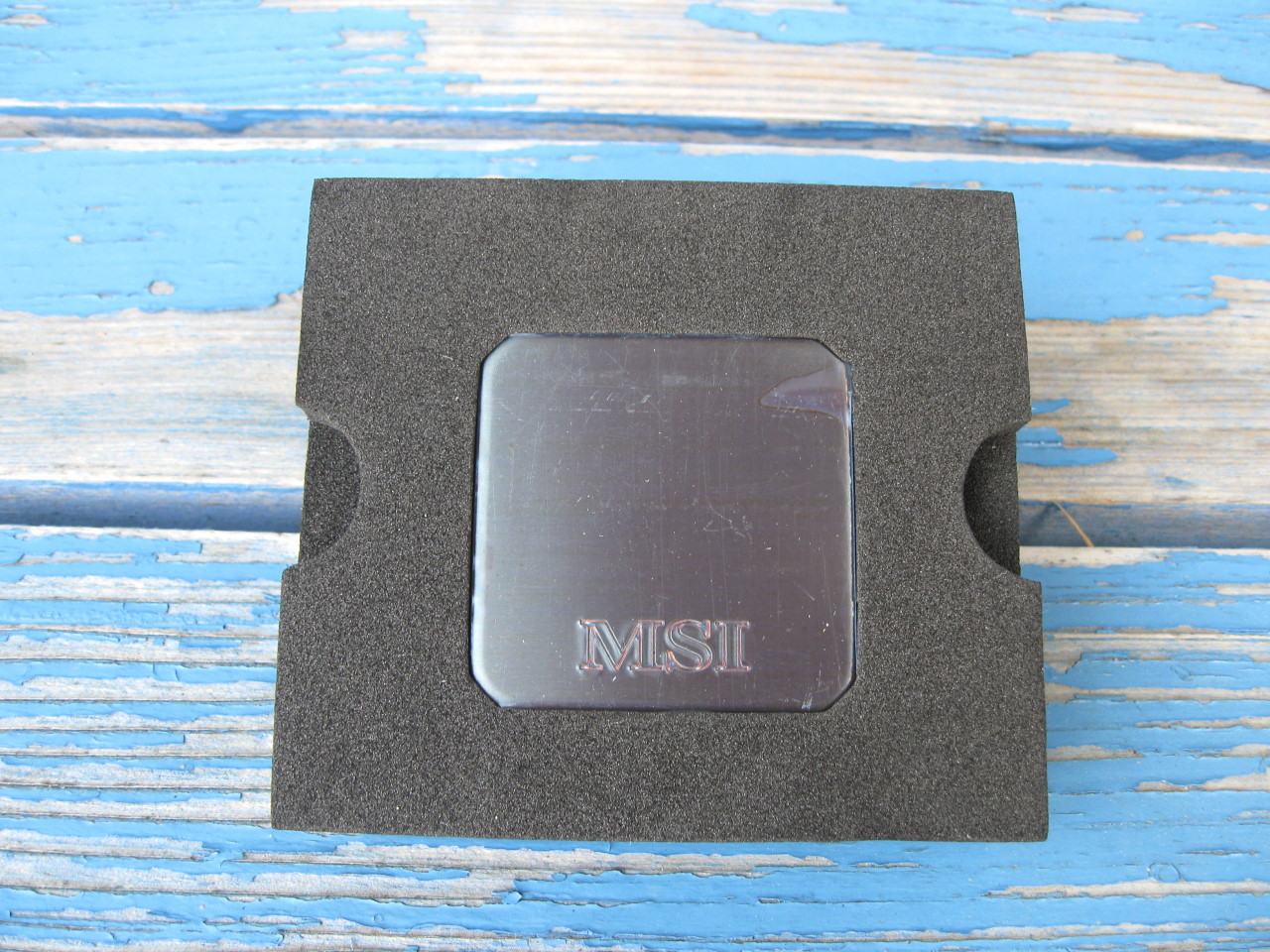

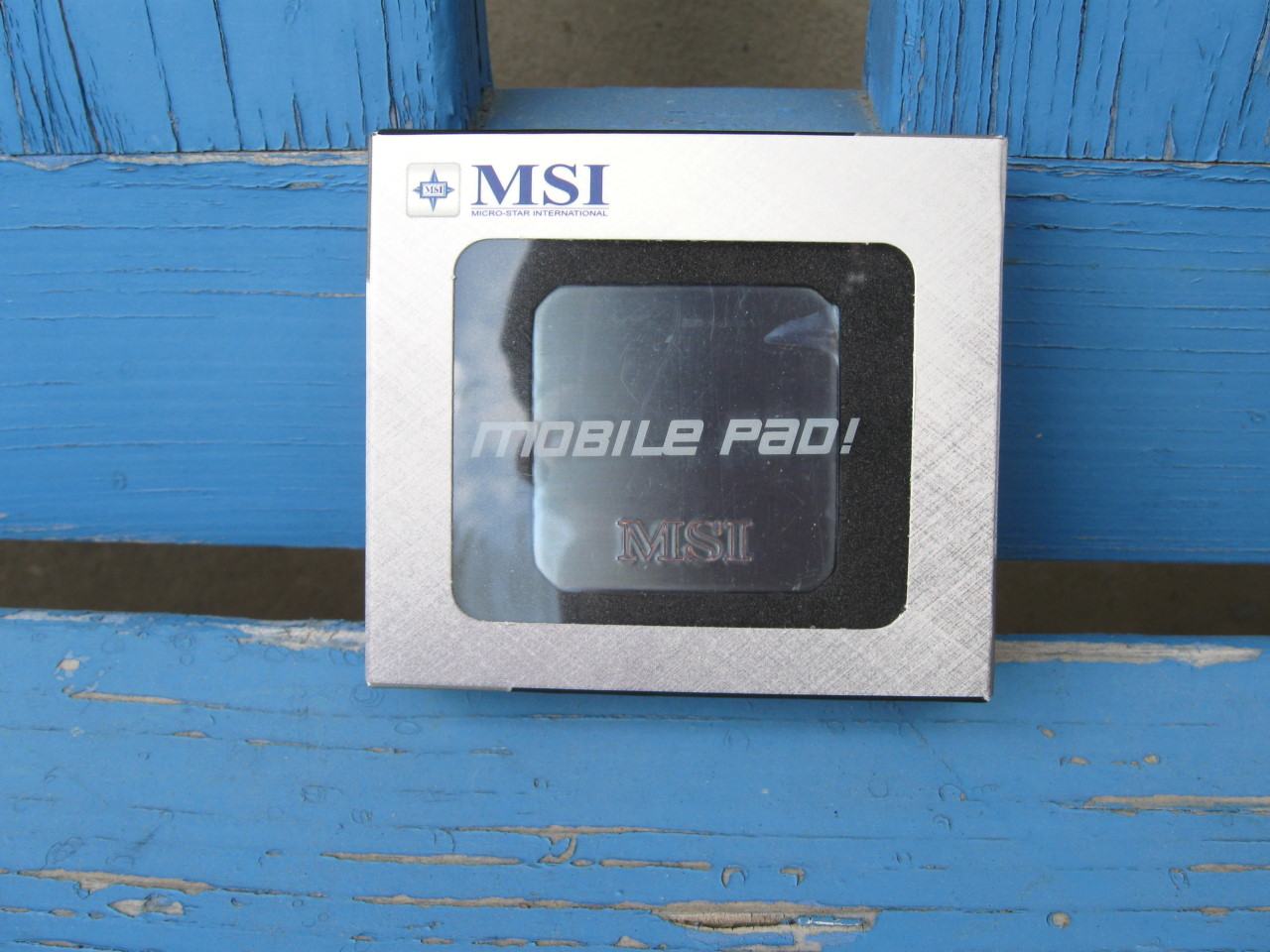

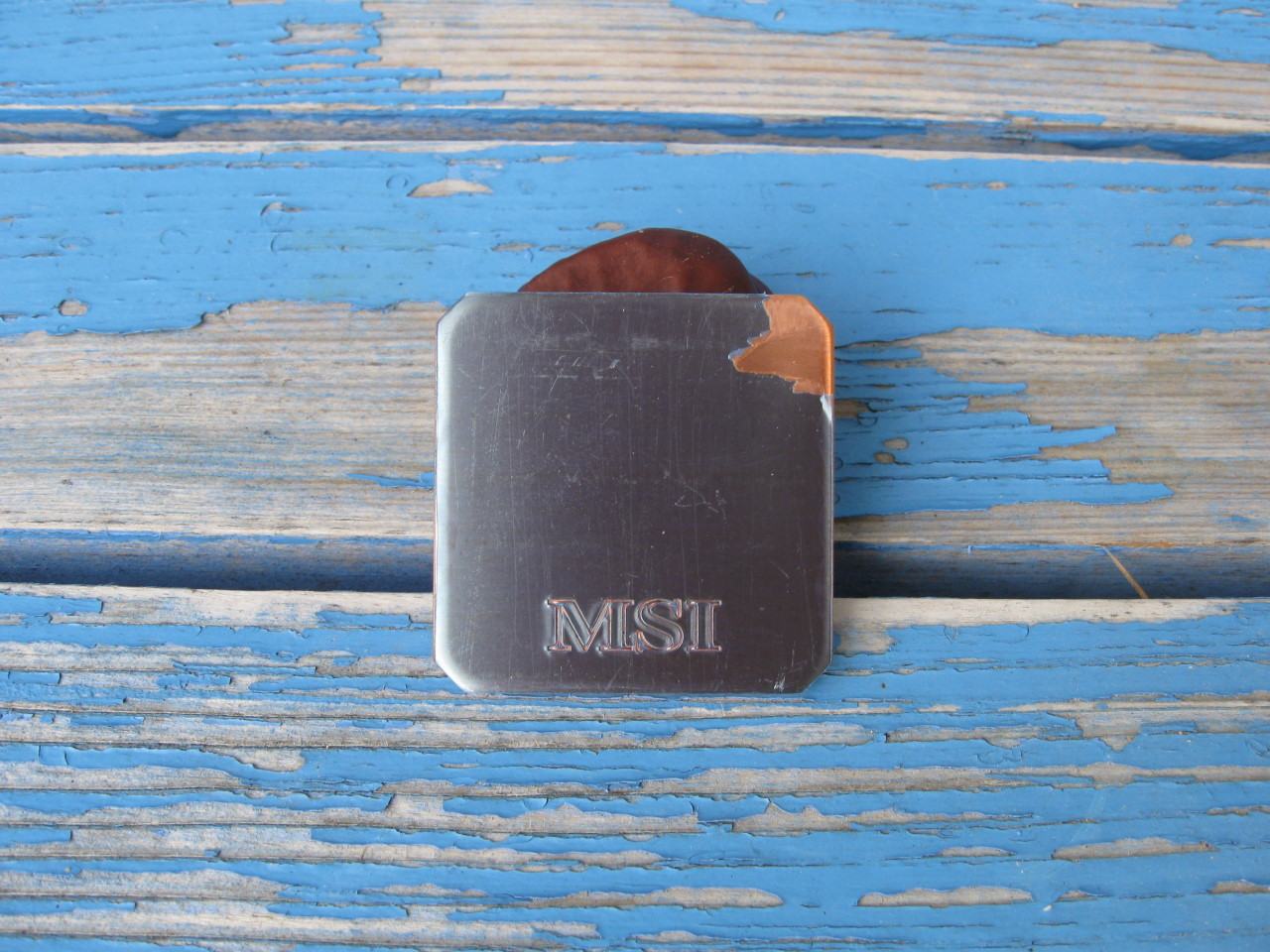

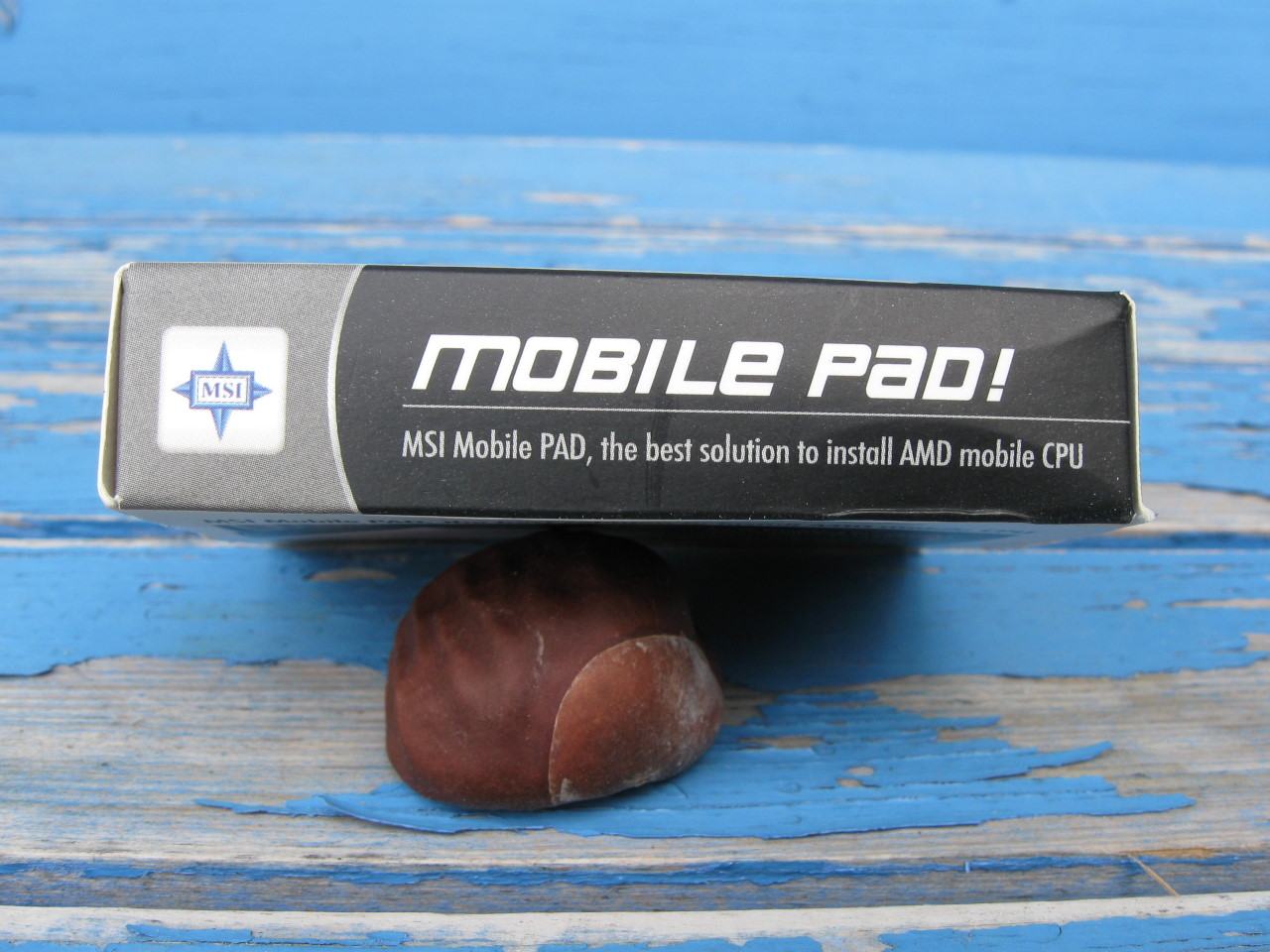

Zu Sockel 754 gehört auch soetwas:


https://www.hardware-mag.de/news/2006/februar/mobile_pad_msi_macht_den_turion_64_desktop_faehig/



[bschicht86]

Ich kann nur 2 Retro-Systeme aufbieten, die ab und zu noch genutzt werden:

Win98
4000+
Abit AV8
X850XT PE
2x 512MB Corsair
2x 300GB WD Raptor RAID 0



WinXP
4800+ @2,9GHz
Asus A8R32-MVP
HD4850 (Irgend ein OEM-Teil)
4x 1GB OCZ
2x 1TB RAID 0



Die 2,9GHz OC stehen schon seit über 10 Jahren so an (ja, solange existiert die Kiste) und mehr ist irgendwie nur schwer möglich. Ich hatte bisher noch nicht die Muße, ob der FSB dicht macht oder die CPU.
CPU ist auch geköpft, das brachte unter Prime95 mal eben 25°K kühlere Temperaturen.

Ansonsten hab ich noch diverse "Ersatzteile" liegen, u.a. Asus A8V, ein weiteres A8R32, 2x FX60, ein pretested 3800+ @ 3GHz, ein paar X850er, 2 HD4870er (liefen in CF im XP-Sys), OCZ DDR600, einige 300er und 1000er Raptoren usw.



[The Sandman]

So einen FX60 oder 3-GHz X2 kann und will doch heute keiner mehr bezahlen. Allein schon was für den 4800 X2 aufgerufen wird. Da spielt nicht einmal das Stepping eine Rolle



[seafs]

Dann darf ich mal das beste K8-System vorstellen, welches es gibt? Übertreibung inklusive!
Den Rechner hatte ich bereits vor drei Jahren kurz im Oldtimerthread gezeigt. Vor einigen Monaten wurden die beiden CPUs geköpft. In diesem Zug hat es dann auch große Teile des Rechners zerstört. Eine Graka, eine CPU, das Mianboard, ein DIMM, vermutlich das Netzteil, welches ich nirgends mehr betreiben möchte. Wenig später hat es auch eine Festplatte dahingerafft.
In den letzten Monaten wurde das Maschinchen wieder aufgebaut, einige Spielereien stehen noch aus.

Entstanden ist alles aus meinem RAM-Wahnsinn auf dem A8N32-SLI, zuerst 2013 mit 8GB DDR500, zwei Jahre später waren es dann 16GB DDR400.
Daraufhin habe ich dann Workstationhardware zusammengesucht und bin auf Sockel 940 umgestiegen, um das CPU-Limit ein wenig zu umgehen.
Herausgekommen ist dann eine Workstation, die sich größtenteils im Zeitraum 2006/2007 bewegt. Ausnahmen sind Gehäuse, Netzteil und mittlerweile die Festplatten, welches ich für 3€/Stück erworben habe.

Windows 7 x64
2x Opteron 290 @ 2,94GHz
2x IFX-14 Passivkühler
SuperMicro H8DCE
2x Quadro FX5600
4x 4GB Samsung DDR400
4x 146GB Savvio 15k.2 @ Adaptec ASR-3405 im Raid0
Corsair Carbide Air 540
Enermax Revolution 85+ 1250W

Das ganze läuft erstaunlich fluffig.

Spoiler: 3DMark 06

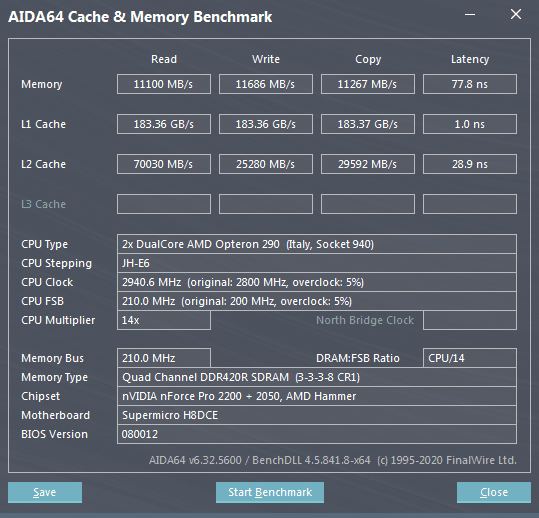

Spoiler: Aida64 Cache&Memory Bench

Spoiler: Crystal DiskMark 521 x64

Spoiler: Lost Planet

DX9 max Details
AA C16xQ

Spoiler: Thief 2014

1680x1050
Exclusive Fullscreen
64 bit DX10
Texturen NORMAL
Schatten NORMAL
DoF N/A
AF 16x
SSAA OFF
Automatic Texture limit quality OFF
Screenspace Refelctions ON
POM ON
FXAA ON
Contact Hardening Shadows N/A
Tesselation N/A
Image-based Reflections ON

Spoiler: Lost Planet 2 DX9

Test 1
Maximal mögliche Details 1680x1050
AA C16xQ

Test 2

Spoiler: Tomb Raider 2013

1680x1050
Exclusive Fullscreen
MotionBlur ON
Screen Effects ON
Texturen ULTRA
AF 16x
AA FXAA
Schatten NORMAL
Shattenauflösung HIGH
LOD ULTRA
PostProcessing ON
Haare N/A
Reflections HIGH
DoF NORMAL
SSAO NORMAL

Spoiler: Sniper Elite 3

PCGH Benchmark Scene "Tobruk"
1680x1050
Texturen ULTRA
Schatten ULTRA
AF 16x
SuperSampling OFF
AA HIGH
Sichtweite ULTRA
MotionBlur OFF
AO ON

Spoiler: Prototype

1680x1050
alles max, 4xAA
AF 16x im Treiber forciert

But can it run

Spoiler: Crysis

Crysis GOG DX10
mster config 3.01 quality
Crysis HD Textures 2018

22.12.2020 15:00:17 - Vista 64
Beginning Run #1 on Map-harbor, Demo-Assault_Harbor
DX10 1680x1050, AA=4x, Vsync=Disabled, 64 bit test, FullScreen
Demo Loops=4, Time Of Day= 5
Global Game Quality: Custom
Custom Quality Values:
VolumetricEffects=High
Texture=High
ObjectDetail=VeryHigh
Sound=Medium
Shadows=High
Water=VeryHigh
Physics=Medium
Particles=Medium
Shading=High
PostProcessing=High
GameEffects=Medium
==============================================================
TimeDemo Play Started , (Total Frames: 4100, Recorded Time: 132.23s)
!TimeDemo Run 0 Finished.
    Play Time: 221.73s, Average FPS: 18.49
    Min FPS: 10.93 at frame 3934, Max FPS: 36.57 at frame 1722
    Average Tri/Sec: -2473406, Tri/Frame: -133760
    Recorded/Played Tris ratio: -0.10
!TimeDemo Run 1 Finished.
    Play Time: 186.48s, Average FPS: 21.99
    Min FPS: 10.93 at frame 3934, Max FPS: 37.61 at frame 1739
    Average Tri/Sec: -3512394, Tri/Frame: -159752
    Recorded/Played Tris ratio: -0.09
!TimeDemo Run 2 Finished.
    Play Time: 189.62s, Average FPS: 21.62
    Min FPS: 10.93 at frame 3934, Max FPS: 37.61 at frame 1739
    Average Tri/Sec: -3298666, Tri/Frame: -152556
    Recorded/Played Tris ratio: -0.09
!TimeDemo Run 3 Finished.
    Play Time: 189.17s, Average FPS: 21.67
    Min FPS: 10.93 at frame 3934, Max FPS: 38.97 at frame 1724
    Average Tri/Sec: -3419717, Tri/Frame: -157785
    Recorded/Played Tris ratio: -0.09
TimeDemo Play Ended, (4 Runs Performed)
==============================================================

Completed All Tests

<><><><><><><><><><><><><>>--SUMMARY--<<><><><><><><><><><><><><>

22.12.2020 15:00:17 - Vista 64

Run #1- DX10 1680x1050 AA=4x, 64 bit test, Quality: Custom ~~ Overall Average FPS: 2176



[The Sandman]

Wenn du da ne schnelle Grafikkarte reinsteckst, laufen wahrscheinlich sogar noch ein paar moderne Spiele annehmbar. Wahnsinnige Kiste



[bschicht86]

"Das Beste K8" braucht aber 8 Prozessoren.



[seafs]

Wenn du da ne schnelle Grafikkarte reinsteckst, laufen wahrscheinlich sogar noch ein paar moderne Spiele annehmbar. Wahnsinnige Kiste

Schau mal in den Spoiler Ich füge im laufe des Tages noch ein paar mehr Screenshots ein.

"Das Beste K8" braucht aber 8 Prozessoren.

Jaaaa, ich weiß, mit dem Tyan-Board und dem HT-Daughterboard. Beides bekommt man auch noch zu horrenden Preisen, aber die beiden HT-Risercards nicht so wirklich :-D
Allerdings kommt da die mickrige HT-Bandbreite noch mehr zum tragen. Bereits bei dem Zweisockelsystem bremst die Verbindung zwischen den CPUs massiv bei parallelen Workloads.



[bschicht86]

Jaaaa, ich weiß, mit dem Tyan-Board und dem HT-Daughterboard. Beides bekommt man auch noch zu horrenden Preisen, aber die beiden HT-Risercards nicht so wirklich :-D

Ich hab davon die Sockel F-Version. Hab auch lange gesucht, bis ich die Erweiterungskarte fand, hab beides aber recht günstig bekommen.



[The Sandman]

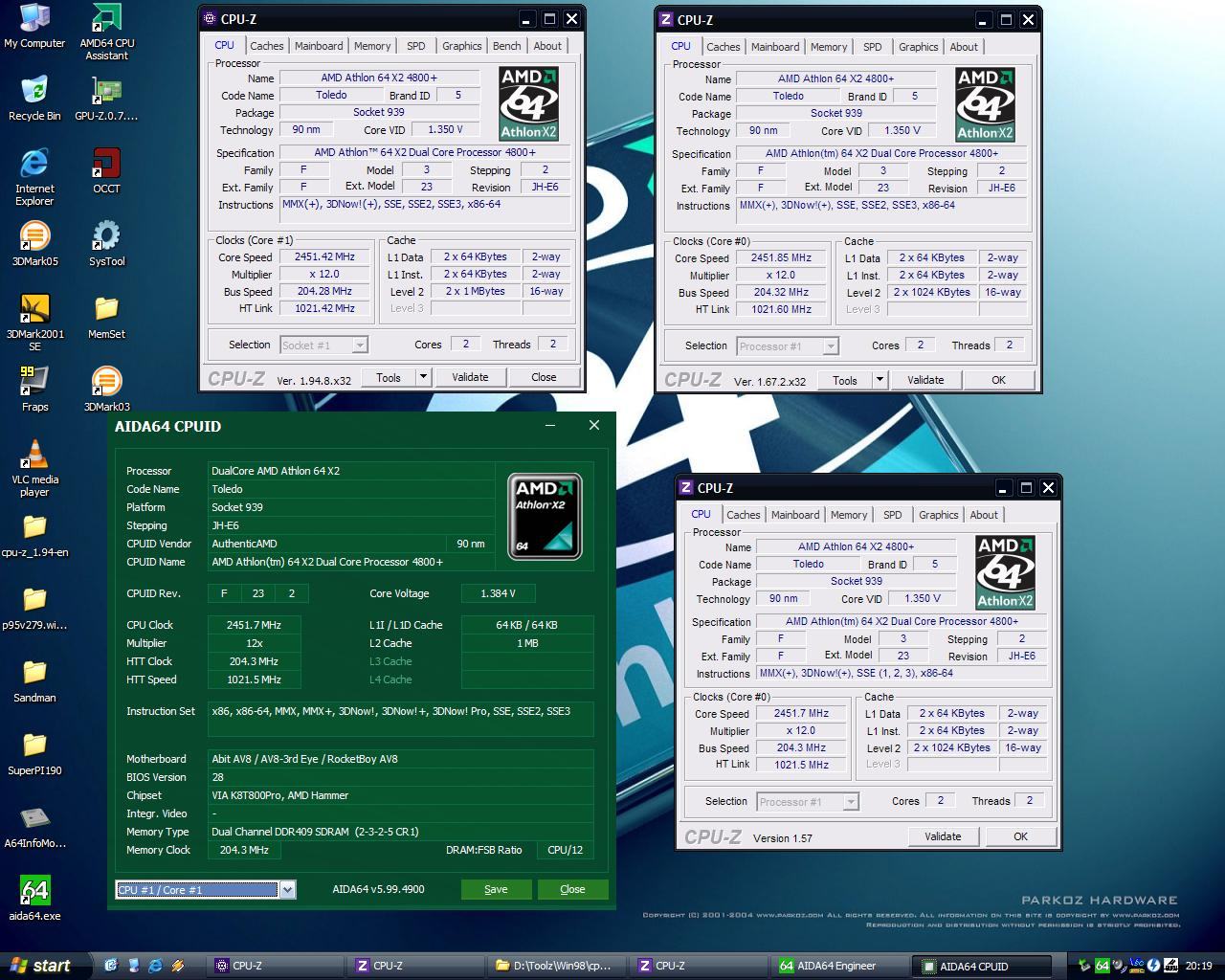

Da pfeift die Kiste aber schon aus dem letzten Loch. Unglaublich schlechter 4800+... 1.575V



[seafs]

CPUz sagt aber nur 1,35V, also Standardspannung. Vielleicht geht ja doch noch was? Oder der 4800 ist im Temperaturlimit und möchte gerne seine Daukappe verlieren? :-D



[The Sandman]

Das ist die VID, real liegen die 1.575V an. Helm ist schon runter - an den Temps liegts nicht. Einfach ein Stepping welches man vermeiden sollte, wenn man übertakten will.

Forums-Perle: Der Mythos VID (Voltage Identification Definition) | igor´sLAB

Alt, aber immer wieder und wieder aufgerufen und damit ein absoluter Klassiker vom 14. Mai 2008, also faktisch etwas über 10 Jahre alt. Und das Lustige daran: im Prinzip gilt das damals Geschriebene…

www.igorslab.de



[seafs]

Hab gar nicht drauf geachtet, dass CPUz bei dir Core VID anzeigt. Mein Fehler, ich ging immer davon aus, dass an dieser Stelle nur Core Voltage stehen kann.



[stunned_guy]

Dann zeigt dir dein BIOS oder CPU-Z Unsinn an. Das was im BIOS eingestellt wird, kommt fast immer ungefähr zur Anzeige in CPU-Z. Es kann aber sein, dass du Cool&Quiet an hast, so dass er zwar die 1.575 Volt anzeigt, aber ohne Last dann auf 1.35 Volt runter geht.



[The Sandman]

CPU-Z in egal welcher Version zeigt mir immer nur die VID an. Einzig AIDA liest richtig aus...

Könnte beim Abit aber auch am µGuru Chip liegen, den CPU-Z nicht auswerten kann.



[stunned_guy]

Dann ist das ein Fehler von Micro-Guru. Daran kann ich mich noch ganz dunkel erinnern. Dieses Board mit der Micro-Guru war mein erstes Sockel 939 Brett. Kannst du die Micro-Guru mal abschalten oder entfernen ?



[The Sandman]

Abschalten oder auslöten/umgehen ist nicht. Das hat noch keiner geschafft. Nicht einmal in Russland soweit Google das weiß. Scheinbar ist auch dieser Chip daran Schuld, dass kein VDIMM-Mod korrekt funktioniert. Er scheint auch irgendwie die VTT zu beeinflussen so dass diese nicht die 1/2 VDIMM beträgt.



[Jone]

Ohne diesen Chip starten die Boards nicht. Keine Chance. Scheinbar starten diese erst den Run zum BIOS.



[The Sandman]

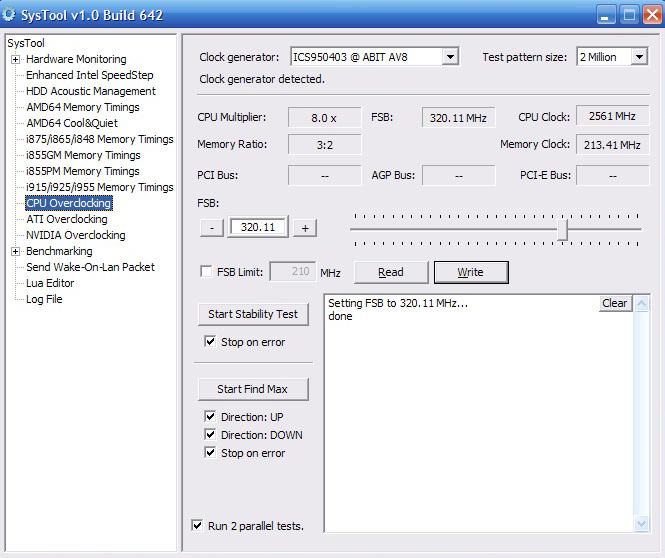

Ich habe gestern meine beiden Asus A8V Bretter auf 300-MHz FSB getestet und beide haben kläglich versagt. Von dem aus Taiwan habe ich mir mehr erhofft (beim LP B wird auf Made in Taiwan geschworen). Beide sind Version 2.0 und sollten einen Fix für AGP/PCI haben. Das China lies sich bis 280-MHz booten, das Taiwan hatte schon Probleme bei 266-MHz. Verstehen tue ich das nicht, denn den FSB-Rekord für den VIA 800 Pro hält ein Asus A8V mit 355-MHz im Bot. Allerdings nicht synch zum Speicher. Da kann das Abit AV8 locker überholen (siehe Valids oben.)..
320-MHz sind drin, vermutlich mehr - mit besserem RAM bzw. 349-MHz asynch.

Overclocking, overclocking, and much more! Like overclocking.

HWBOT is a site dedicated to overclocking. We promote overclocking achievements and competitions for professionals as well as enthusiasts with rankings and a huge hardware database.

hwbot.org



[der allgäuer]

ich hatte gestern hier auch gepostet, wurde gelöscht-warum??



[The Sandman]

? Mod?



[der allgäuer]

keine ahnung, kam keine info.



[The Sandman]

keine ahnung... afair schmeißt stunned_guy den Laden hier
