[Sammelthread] Sockel 939 / 940 / 754 - Thread

[Sparksnl]

Well yes I plan too. Just the 6.3v 1500’s for now. Let’s see what I will do more later.



[funkflix]

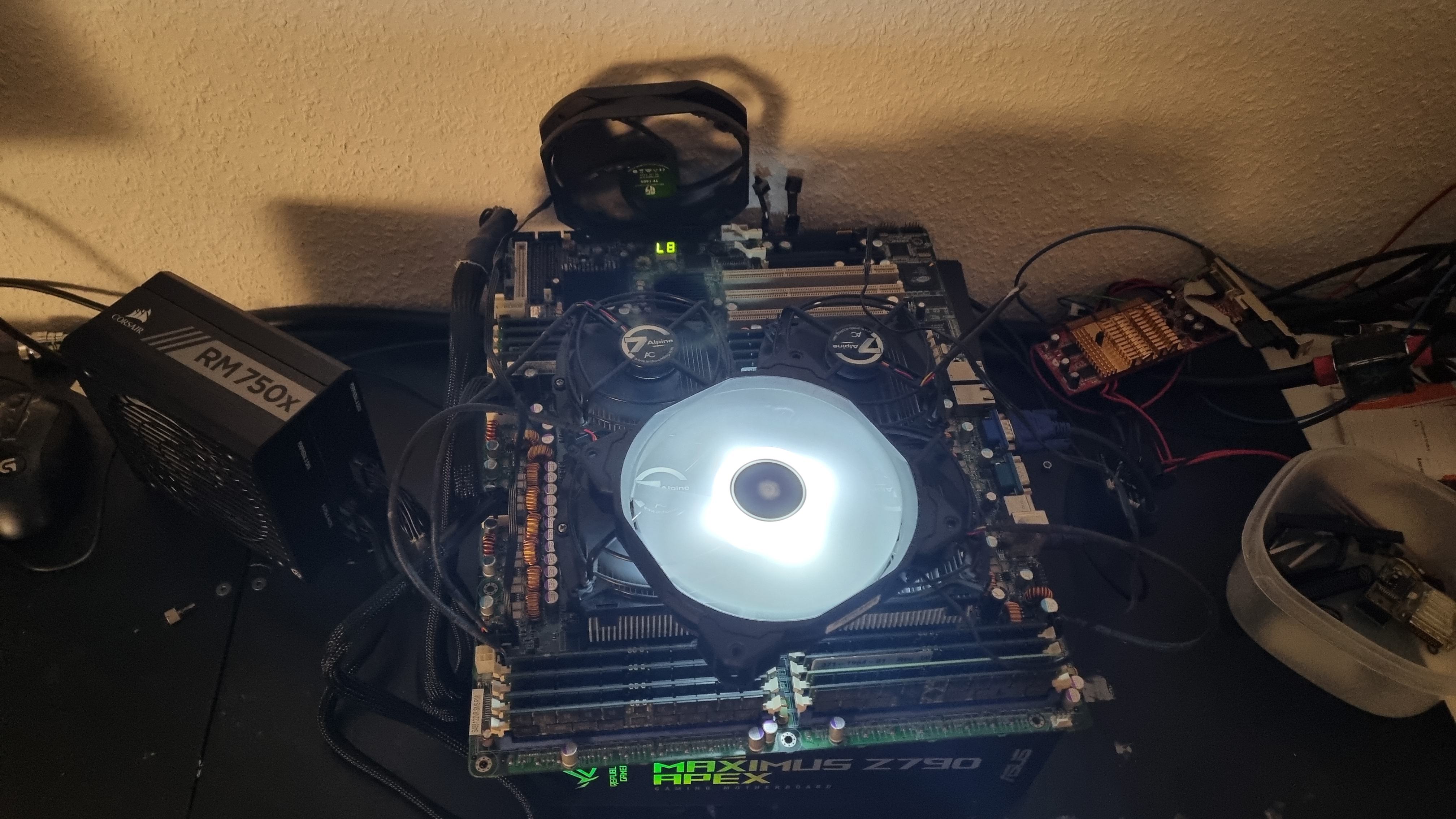

Sieht leider bisher nicht besonders gut aus mit dem Einkauf..

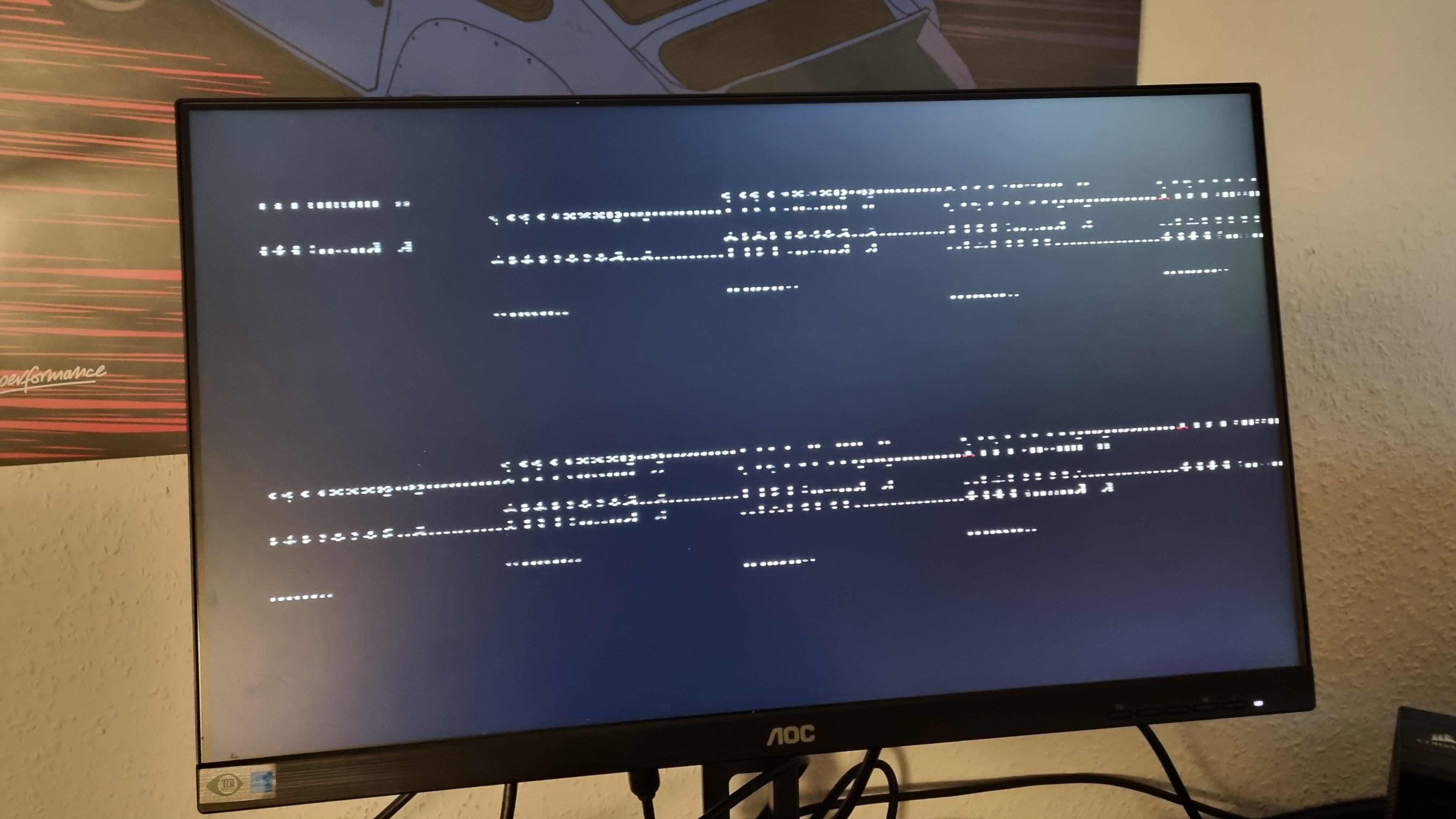

Bootet zwar, aber komplett alles voller Grafikfehler. Mit einer Karte im AGP Slot bekomm ich kein Bild

Die RAMs werden auch schon extrem warm. Irgendwas passt da überhaupt nicht..

Und jetzt geh mal mit 4 CPUs und 16 RAMs auf Fehlersuche..



[Tzk]

Mit einer Karte im AGP Slot

AGP? Das Ding hat doch sicher nur PCI-X und PCIe... Mal ne PCIe Gpu versucht? Ich tippe der onboard Vram der ATI Rage XL (oder was auch immer das ist) ist platt.

Was die Anzahl der Cpus angeht sagt das Handbuch:

2.24– Installing the Processor(s)
Your brand new Thunder K8QW supports the latest 64-bit processor technologies from
AMD. Only AMD Opteron ™ processor 800 series are certified and supported with this
motherboard. *
* Your S4881 will not be fully functional unless at least 2 CPU’s or more are used at the
same time. The system will POST with 1 CPU but other functions such as GbE or PCI-X
bus will be none functional.
Check our website for latest processor support. http://www.tyan.com
NOTE We recommend that at least two CPUs should be installed. If only use
two CPUs, please insert them into socket CPU0 and CPU1

Also kannst du mit den unteren zwei Cpus starten oder sogar nur mit CPU0. Wenn nur eine, dann sind die PCI-X Slots und LAN aber tot. Liegt daran, der die PCI-X Bridge an CPU1 hängt. An der Stelle würde ich also CPU0 und eine PCIe Gpu versuchen und die anderen drei abbauen.



[bschicht86]

Die RAMs werden auch schon extrem warm.

Das ist bei den Dingern normal.



[Der Namenlose]

Ach Algengrütze - ich sollte grundsätzlich aufhören Boards zu bewerben.

Mindestens ein 4-Pin CPU Stromstecker ist auf deinem Bild nicht drin, aber ich nehme mal an, das war entweder nur Zufall beim Foto oder ist einer der optional ist?
An den Grafikfehlern der onboard GPU wird es wohl ohnehin nichts ändern :/ .



[Sparksnl]

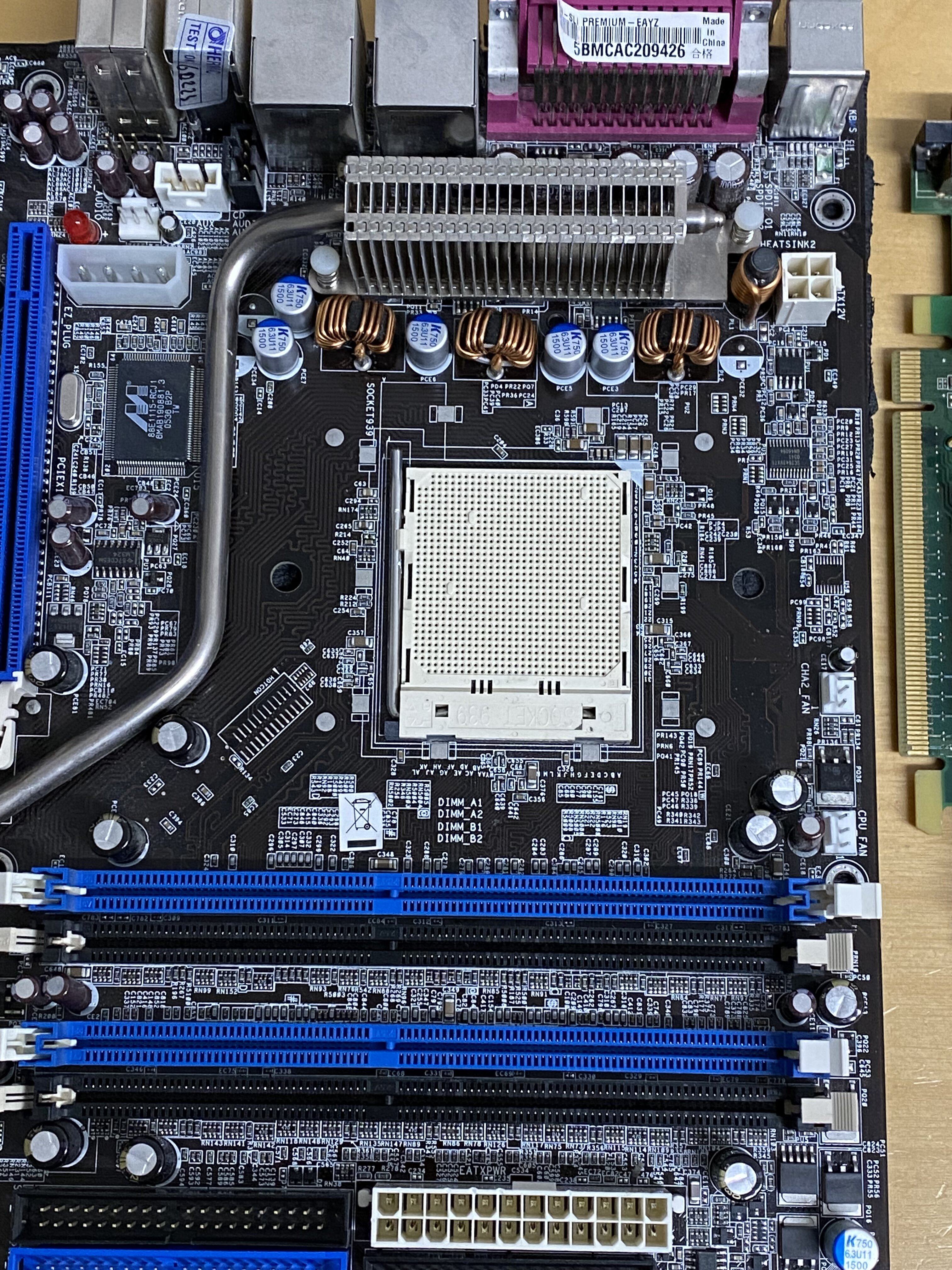

Quick recap with caps I still had. Let’s see if this is enough.



[Strikeeagle1977]

looks nice, if recap brings the right colour



[Sparksnl]

Yes it’s color looks nice on it.
This board dissipates heat verry quickly by the way. Those caps needed 480C for minutes to come off and never git hot at all.



[Raiden Zero]

Actually I’ve been wondering for quite some time if given some proper BIOS and hard mods those Asus boards might be on par or even better than DFIs.



[Sparksnl]

Well I wonder about the same. Especially the A8N32-SLI. I always thought it was the best board out there.
Just missing some BIOS features.



[funkflix]

Ach Algengrütze - ich sollte grundsätzlich aufhören Boards zu bewerben.

Mindestens ein 4-Pin CPU Stromstecker ist auf deinem Bild nicht drin, aber ich nehme mal an, das war entweder nur Zufall beim Foto oder ist einer der optional ist?
An den Grafikfehlern der onboard GPU wird es wohl ohnehin nichts ändern :/ .

Mach dir kein Kopf..

Mit ner externen PCIe GPU bin ich jetzt normla ins BIOS.



[Sparksnl]

The local market is friendly for me this week. It looks like I can add 1 FX-60 to the collection.
€75, I wish I did a lower bid 😉



[Sparksnl]

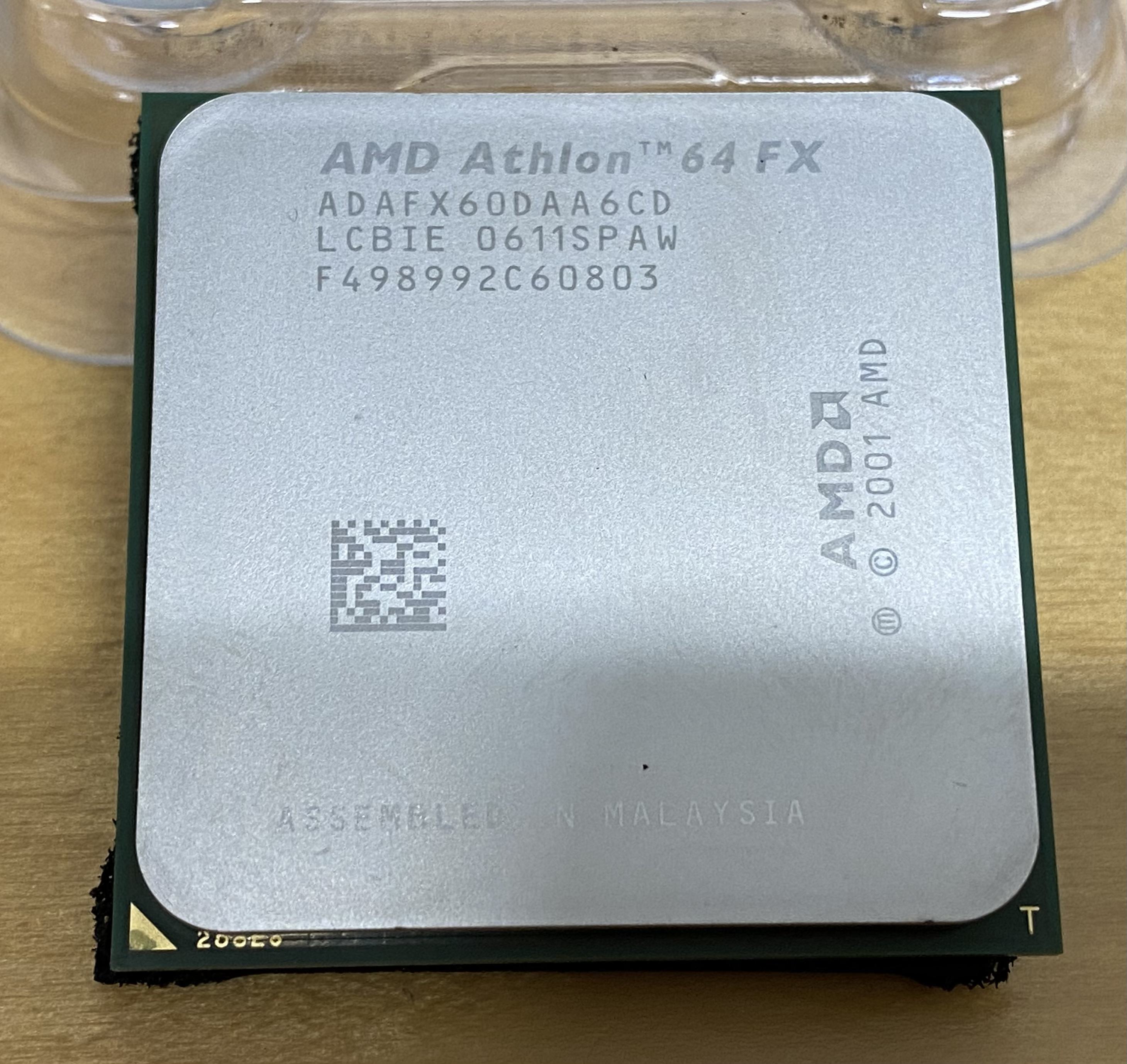

The local market is friendly for me this week. It looks like I can add 1 FX-60 to the collection.
€75, I wish I did a lower bid 😉

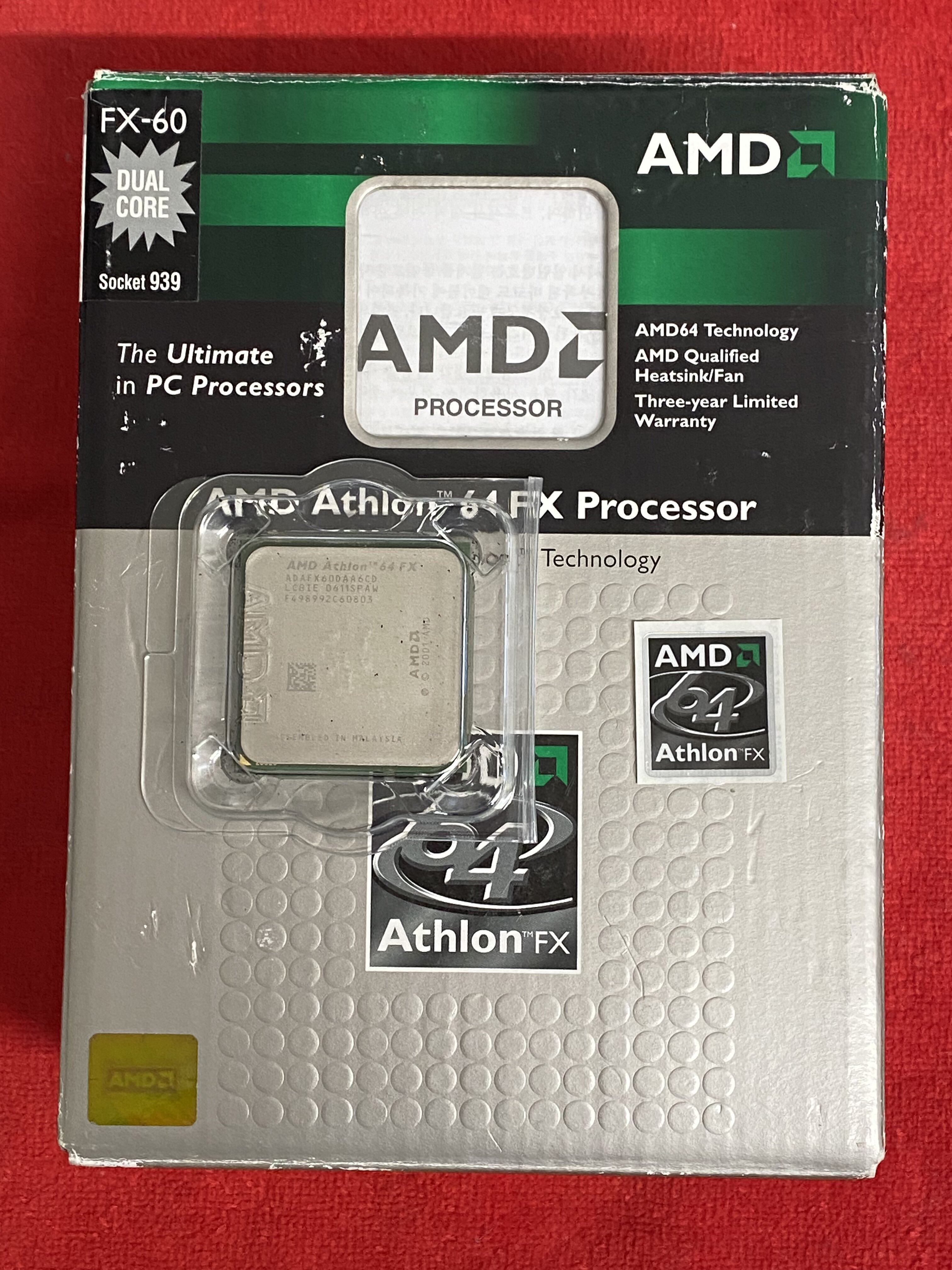

Complete and looking good:

Cooler is unused. Package is complete.



It is a 2006 cpu so I hope it runs well.



[stunned_guy]

Toller Fang !
Das Teil hat aber einen heftigen Cold Bug. Den kannst du unter Kälte nur mit dem Multi übertakten, da wird wenig mit dem Referenztakt gehen.



[Sparksnl]

And a huge coldbug it will have... I tested max FSB on air to be 325MHz (with some effort). But well. I could not even see serials on that photo. I was just glad with it’s price.
My other FX-60 at least is able to do 365MHz FSB.

Results so far (boot tests):




Validated: 3114MHz
Validated: 3280MHz



[Sparksnl]

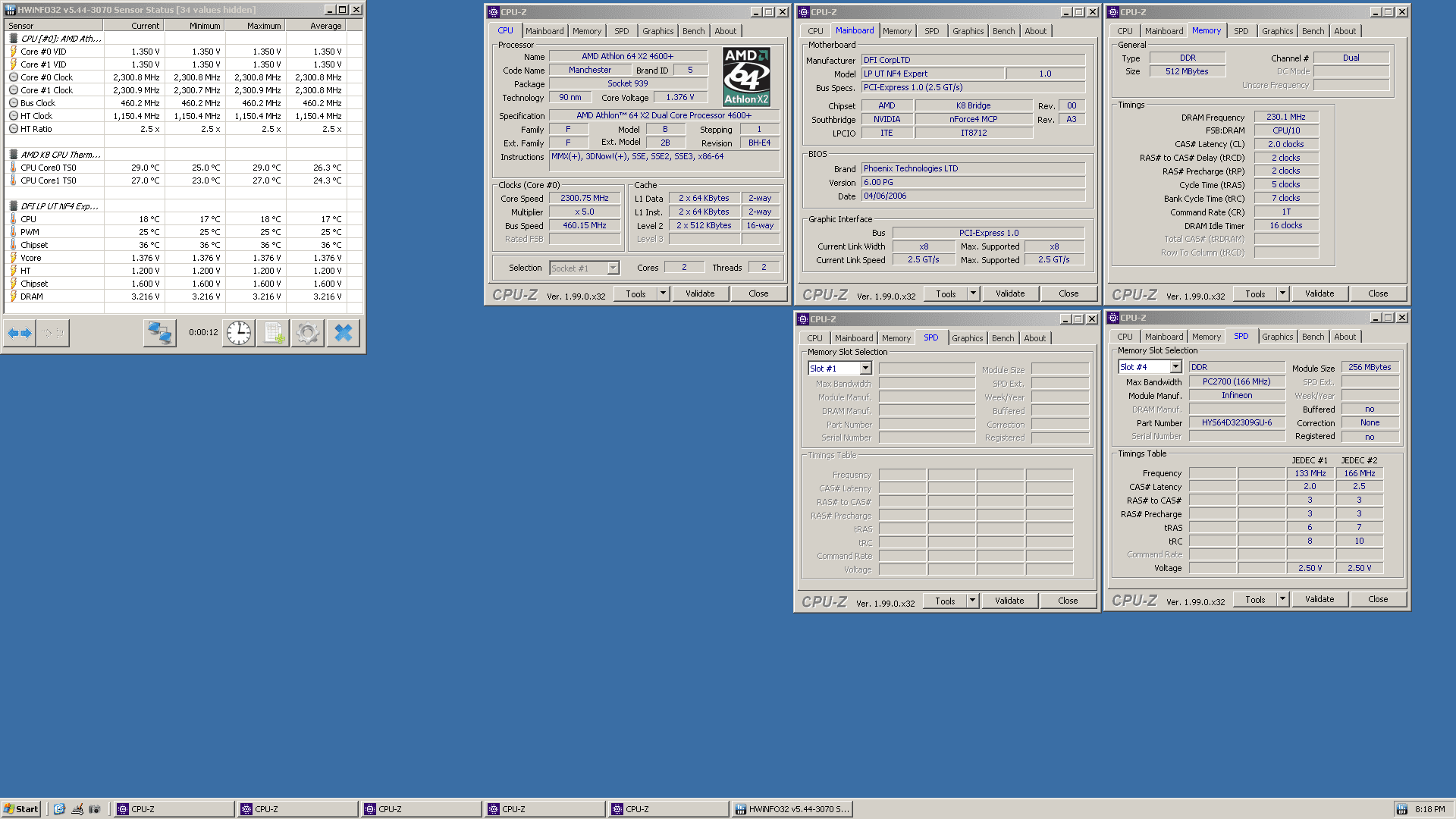

New 4600+ (CDBHE 0532RPMW) is in (bought it for €15 as a set). It looks like it will have a good Cold Bug.



Speed on air could have been better, but good scaling with voltage.

2605MHz	1,3250v	boot
2700MHz	1,3750v	boot
2796MHz	1,4250v	boot
2903MHz	1,5000v	boot
3001MHz	1,6200v	no boot



[TAGG]

Haben wir hier im Forum zufällig einen AM2 sammelthread rumliegen? Oder generell irgendwas wo man batches/ binning daten zu den neueren K8s finden kann?



[funkflix]

Haben wir hier im Forum zufällig einen AM2 sammelthread rumliegen? Oder generell irgendwas wo man batches/ binning daten zu den neueren K8s finden kann?

Hier gibt es ein paar Links zu Sammlern von damals.

[Übersicht] - Sammelthreads / Tutorials / OC-Listen

ind Postende Übersicht ist nach Sockeltypen bzw. CPU-Herstellern geordnet. Intel Sockel 1700 | Sockel 1200 | Sockel 2066 | Sockel 2011 | Sockel 1366 | Sockel 1156 | Sockel 1155 Sockel 1151 | Sockel 1150 | Sockel 775 | Sockel 479 | Sockel 478 AMD Sockel TR4 | Sockel AM4 | Sockel FM2 | Sockel...

www.hardwareluxx.de



[Raiden Zero]

Innerhalb eines Tages von Sockel A auf S478 und wieder auf meine liebste Plattform.



Ja, see RAM ist nur der Optik wegen drauf. Bleibt aber - bis auf kurze Tests - wohl auch final eingebaut.

Mal schauen, wie sich das Abit für RAM und CPU Tests so schlägt.

Edit:
Das Board hat definitiv die ein oder andere Macke, die es mit dem spätesten BIOS eigentlich nicht haben sollte.
Alle ca. 5 Neustarts wird kein Laufwerk mehr erkannt. Lässt sich zum Glück durch einen Neustart schnell beheben.

Was aber richtig nervig ist für RAM OC: Bei fest eingestellten Werten für Max. Async Latency wählt das Board trotzdem andere Werte. Stelle ich 7ns ein, so kommen im Windows bei Memset 5ns an, was am Limit natürlich bescheiden ist. Lasse ich’s auf Auto hab ich die gewünschten 7ns.
Alles etwas merkwürdig und wenn man das DFI gewöhnt hat auch gelegentlich zum Haare raufen.

Edit2:
Der 4800+ is aber zum Glück eh gut genug um locker die 3GHz laufen zu lassen:



War schon vor ein paar Wochen. Ca. 12-15°C auf der CPU, Vcore stimmt so. Skaliert extrem mit der Temperatur, mehr Spannung hat nichts gebracht. Nr. 1 bei hwbot, sobald ichs endlich mal hochlade.



[Blackpitty]

hab die gleichen Riegel auch hier weil sie auch aufs Abit sollen, passt einfach perfekt 🥰



[Sparksnl]

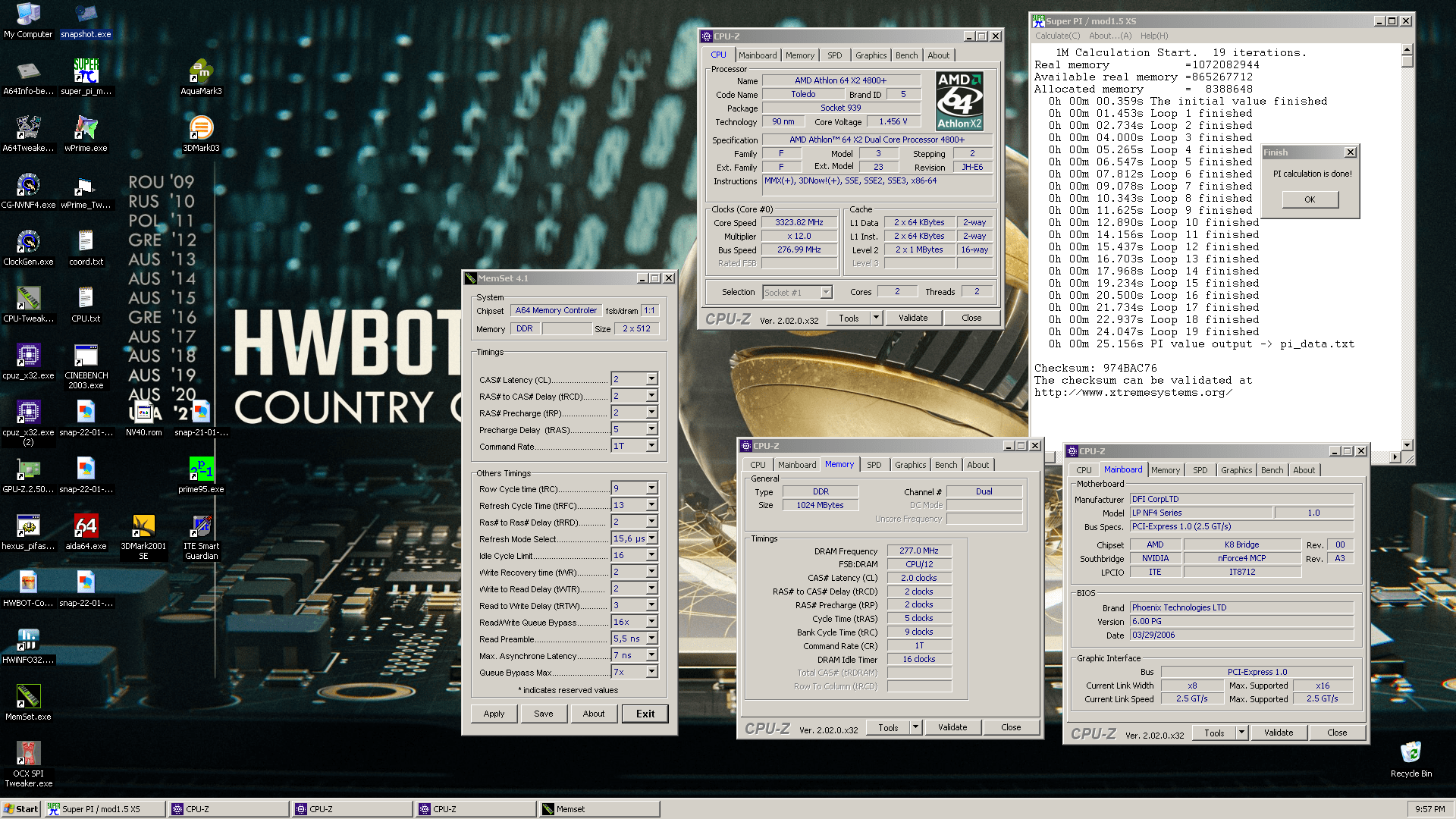

GEIL Blue 2x 1GB with Athlon 64 4600+ (E4) @210MHz C2-2-2-5 1T 2.50v (2.432v) PI 32M



[Sparksnl]

So I have a status update of retesting all of my A64’s for max fsb on air… I now ran 37 of 81 (Soon 82).
So far all cpu tests match CB (bad or not) info I have. After testing more on air I will retest some on cold to see max fsb there and see which ldt/fsb multi on cold is best. On air so far 2.5x seems best for max FSB.

About that number 82: Opteron 165 CCBBE 0615DPMW for €7,50…

Edit: example, my FX-57 which had a CB which came sooner actually had a lower max FSB. My lesson is I probably should have used 2.5x multi instead of 3x or 4x.



[Tzk]

So currently it looks like lower temps just offset the max. FSB? So a high fsb cpu (on air) will also clock high on cold?



[Sparksnl]

So currently it looks like lower temps just offset the max. FSB? So a high fsb cpu (on air) will also clock high on cold?

So far it looks like it. Of course a real CB can stop it as well. But cold on more cpu’s will tell after testing on air is ready.

Edit: The thing I don’t know if any generation or cpu degrades max fsb on cold the same.



[Sparksnl]

So today I noticed something else. Something that confirmed what I already thought but happend accidentally.

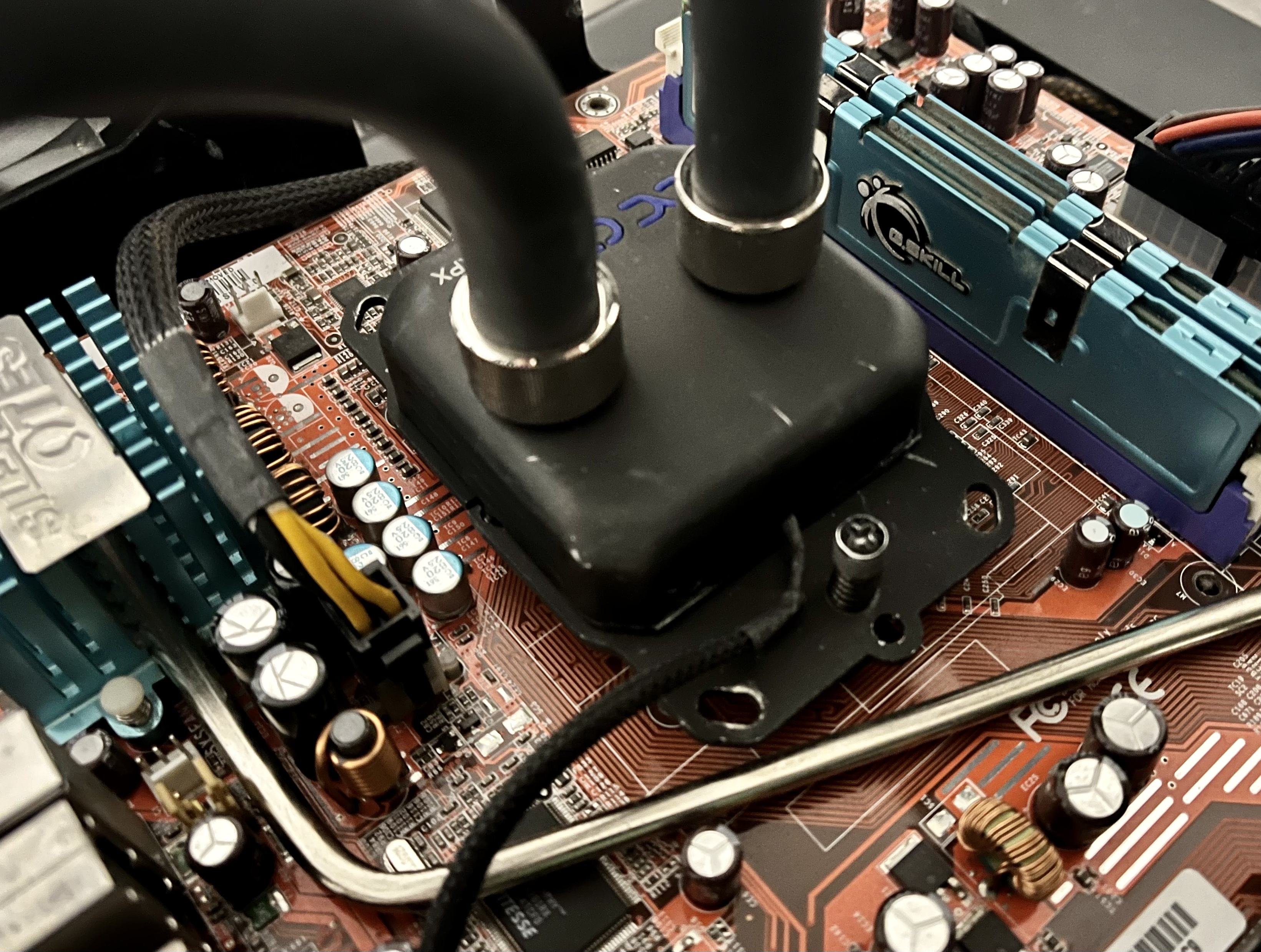

I was planning to test max fsb for my Opteron 175 from batch LCB9E. I was not expecting that much from max possible fsb. Setup was watercooled and I had a room temp of 17.5C. I tested the cpu to do 380MHz fsb with 5x multi (cpu) and 2.5x multi for ldt/fsb. By lowering ldt/fsb to 2.0x I reached 395MHz. These results surprised me, I was expecting much lower results for B9. This is because B1, B2 and other lesser batches for max fsb tend to do max out earlier for fsb.

But… I decided to swap cpu’s and noticed that I forgot to turn on my waterpump while testing, which effectively makes my loop a passive cpu block only and makes the cpu a lot more hot. So I ran my cpu again, this time with my waterpump on. Now max fsb for ldt/fsb was 305MHz fsb only.

Now this is exactly what happens sub zero.

Edit: come to think of it. Running cpu’s with more voltage could actually help sometimes I guess.



[frikigigye]

Ach Algengrütze - ich sollte grundsätzlich aufhören Boards zu bewerben.

Ne, achwas, never stop! - ich hab ja letztens auch son paar Fehler in Anzeigen übersehn, immer gut wenn nochmal jemand anderes drüberguckt, 4 Augen sehn mehr als 2 Prinzip



[Sparksnl]

A new Athlon 64 X2 3800+ is in (LCBIE 0628, so no cold/max 365Mz FSB).
3100MHz boot @1.50v. Max validation is 3201MHz.

3171MHz validation:


Not bad for a 3800+ X2. Looks like an FX-60 with half of the cache.
Booting 2900MHz needed 1.30v.



[Sparksnl]

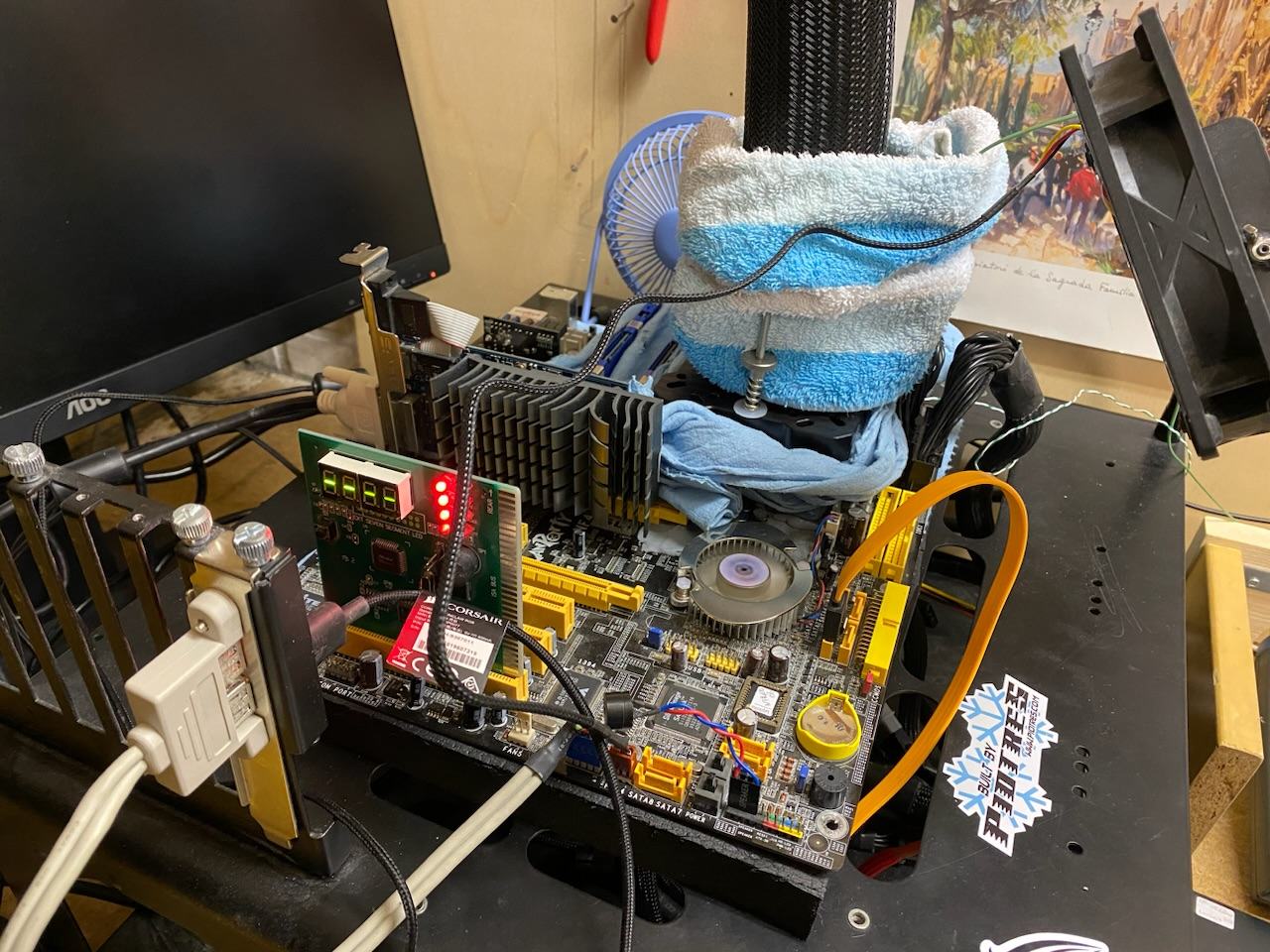

So… a verry short session today as I wanted to run my dr expert with a 4600+ Manchester. When going to Win XP before I went on cold I noticed my mouse did not work. Reboot gave no full post and soon dead mobo.



Edit: after trying a lot it seems to post again. But some usb ports won’t work. I will look at that later since I know will do my session first.

Edit 2: Using ps2 keyboard now



[digitalbath]

Good luck with your session. Good, that the board still works. Maybe worth to look at the caps?



[Sparksnl]

I guess it is about time indeed
