[Sammelthread] Sockel 939 / 940 / 754 - Thread

[Sparksnl]

I have been playing around with my Opteron 290's (Air Cooled, 2x AMD stock):

2x Opteron 290 @3030MHz (1.35v)

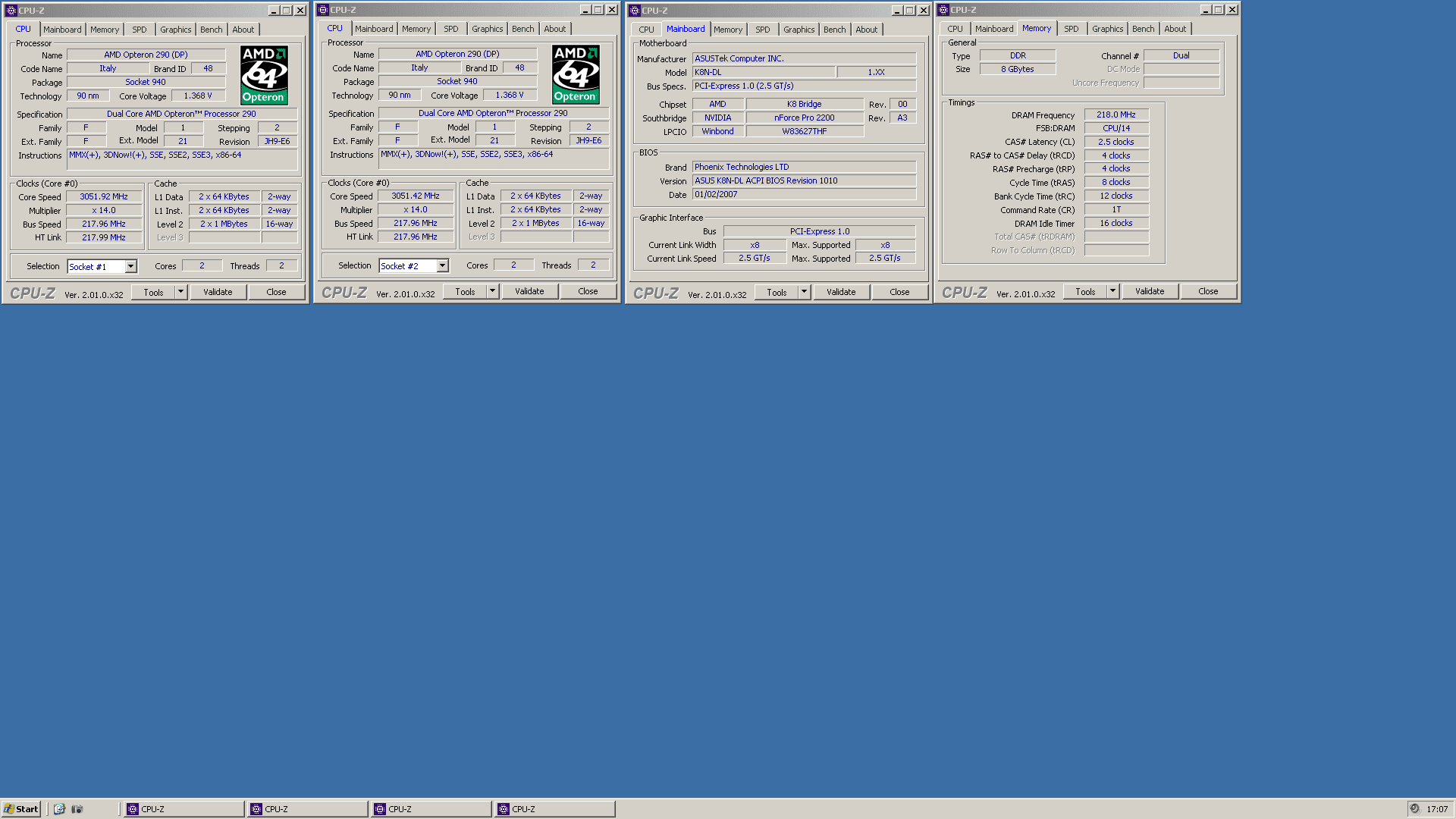

2x Opteron 290 @3051MHz (1.35v)


Board is unmodded at this point.



[Raiden Zero]

You might be able to get higher vcore setting +0.05v in bios and using A64Info to adjust VID. Im still seaching for 290s oder 256s but thoser are expensive as hell.

________________

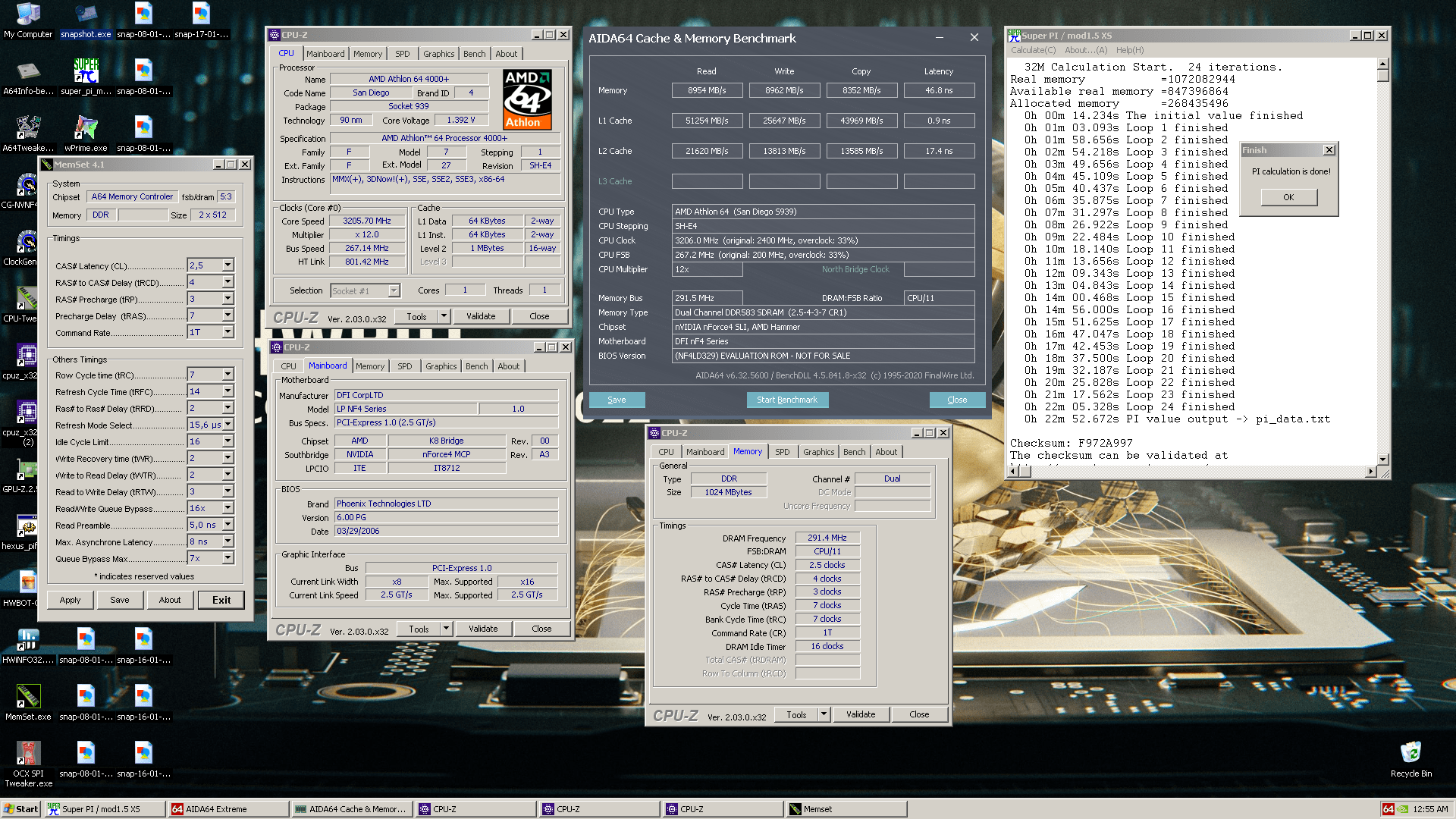

Nachdem ich auf dem Opteron schon viel Erfolg mit der geköpften CPU hatte hab ich auch nenen 4000+ enthauptet:




Geht mit Wasserkühlung und 1.54V bis 3380MHz durch 1M. Also wieder ca. 80MHz durchs Köpfen gewonnen. Bin echt gerade extrem Versucht das Ding einfach schnell auf den Balkon zu stellen und zu schauen, was mit 25°C niedrigeren Temperaturen geht.

Mein 4800+ mach ohne IHS jetzt auch gute 3250MHz 1M unter WaKü, der is dann ebenfalls ein lohnenswerter Kandidat.



[Sparksnl]

At least in BIOS v1010 I don’t have a vcore setting. Where should it be in BIOS?

Nice work



[Der Namenlose]

If I recall correctly, the K8N-DL allowed a minor VID Offset to change the VCore somewhere in the CPU sub menu.



[Strikeeagle1977]

Nachdem ja immer wieder berichtet wird, dass nForce4 Chipsätze im Endeffekt identisch sind und die Freischaltung via Silberleitlack funktioniert;
Trifft das dann auch auf die MCP, also die Chipsätze mit integrierter Grafik zu?
Würde gerne SATA II auf nem nForce 410er haben ..., geht da was?



[Raiden Zero]

At least in BIOS v1010 I don’t have a vcore setting. Where should it be in BIOS?

Nice work

I’d have to check but mine allows certain settings in Hardware Monitor within BIOS.



[Sparksnl]

I will check again there.

Edit: I guess I missed it there. I did not expect it to be on that place.



[Raiden Zero]

In case you’re going to vmod your board that option becomes quite handy.
E.g. I set my mod to give me around 1.5V on stock and usually you can adjust up to 1.6x just via software. So you’re always roughly in the area where A64 scales best without adjusting anything via bios or hard mod.

Edit: We’ll that’s except for my 4800+. Max overclock is at 1.49V.
Anything above or below won’t pass 3.32G.
Still 0.1x away from fist place on HWbot.



[Sparksnl]

I could validate 3.1GHz now. Cinebench will run 30MHz faster or so.

Yes I was thinking of voltmodding it. I noticed a video, are there pictures or guides as well?
I am gifted in soldering, bud sadly I am less good in making new mods.



[Raiden Zero]

Just stick to @TAGG s guide and you should be fine.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

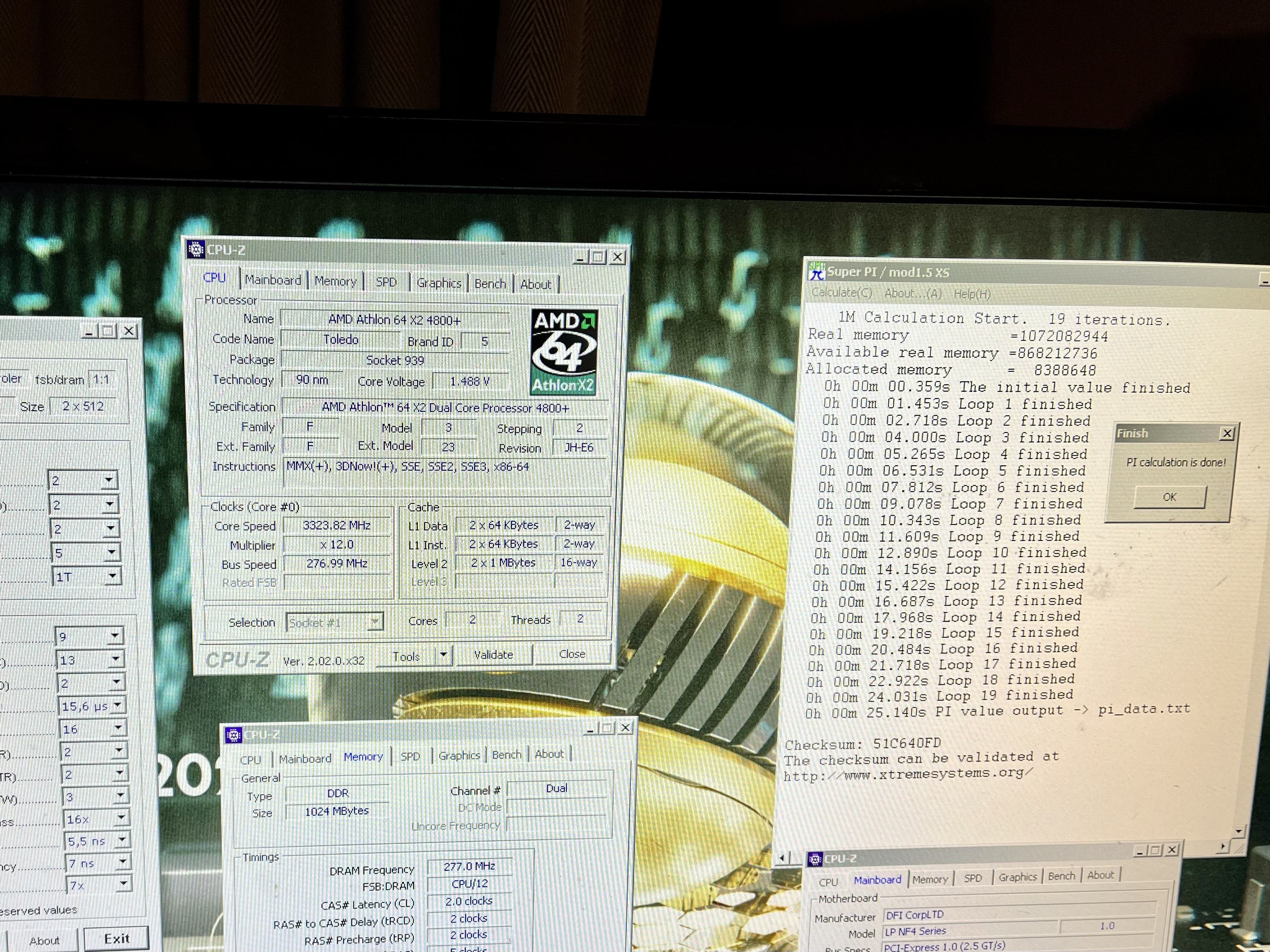

Well I passed 1M at 25.1x which would be no 1. Crashed when starting Snapshot.exe



[Sparksnl]

That is the one I meant.
It is just that I hate using a video for this.
Edit: I am more the, give me 1 picture guy.



[Raiden Zero]

I get what you mean. I personally like videos as I get a little more input.



[Sparksnl]

Well nowI have to convert it to what works for me, I need to make it myself first. Translate it…

Edit: The extra info, that is exactly what will be confusing me.



[Sparksnl]

AMD FX-51 run (stock cooler):





I noticed that when I choose +0.050v in BIOS, I can add 0.50v by choosing 1.55v in Clockgen As well. So that is +0.1v.

Edit: I always wanted to take that first FX for a ride...



[Sparksnl]

Just stick to @TAGG s guide and you should be fine.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Well I passed 1M at 25.1x which would be no 1. Crashed when starting Snapshot.exe
Anhang anzeigen 845008

After watching the video from @TAGG, I made my own pictures with text and markings based on his video. These are more detailed in resolution.
Please correct me when I made mistakes.

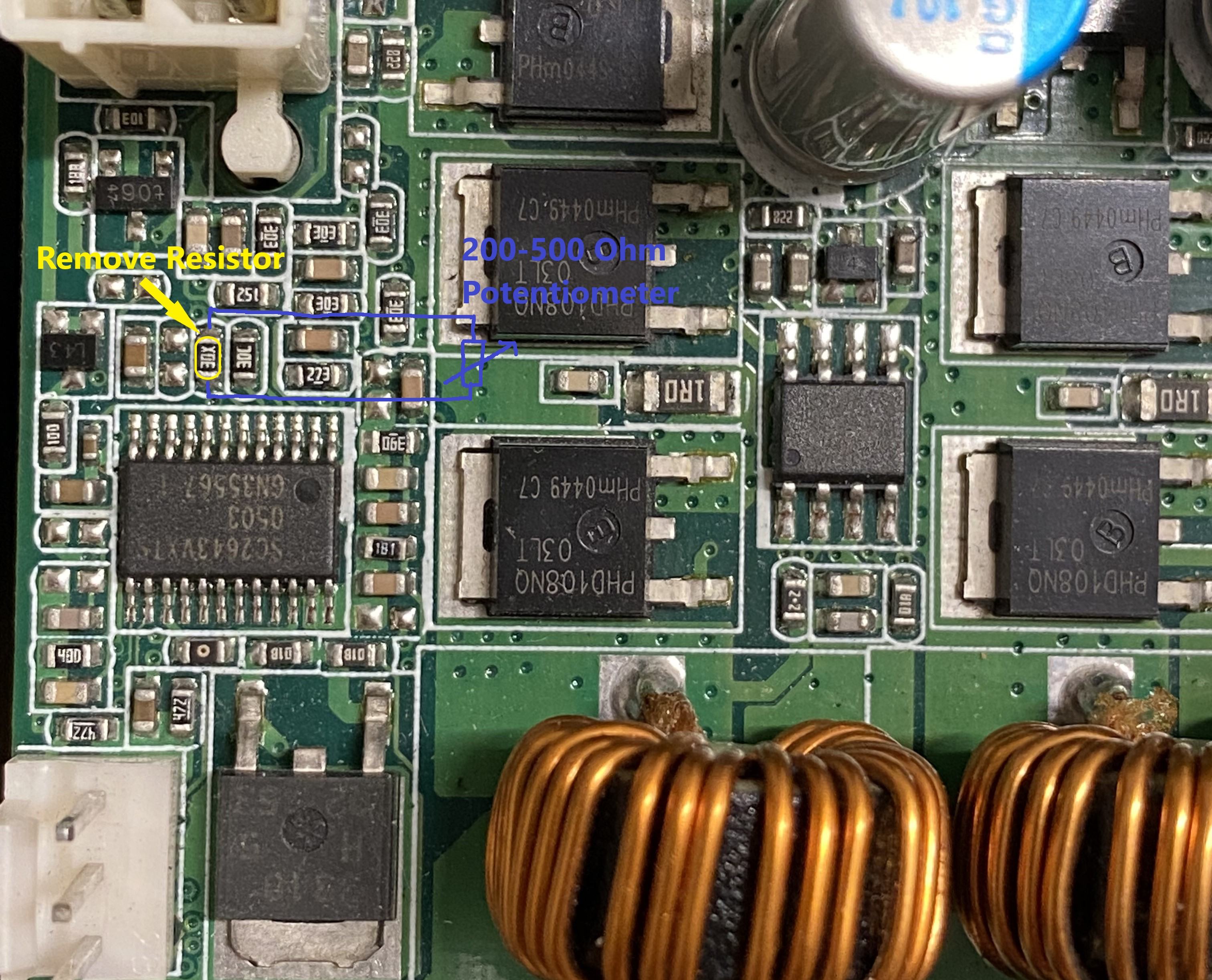

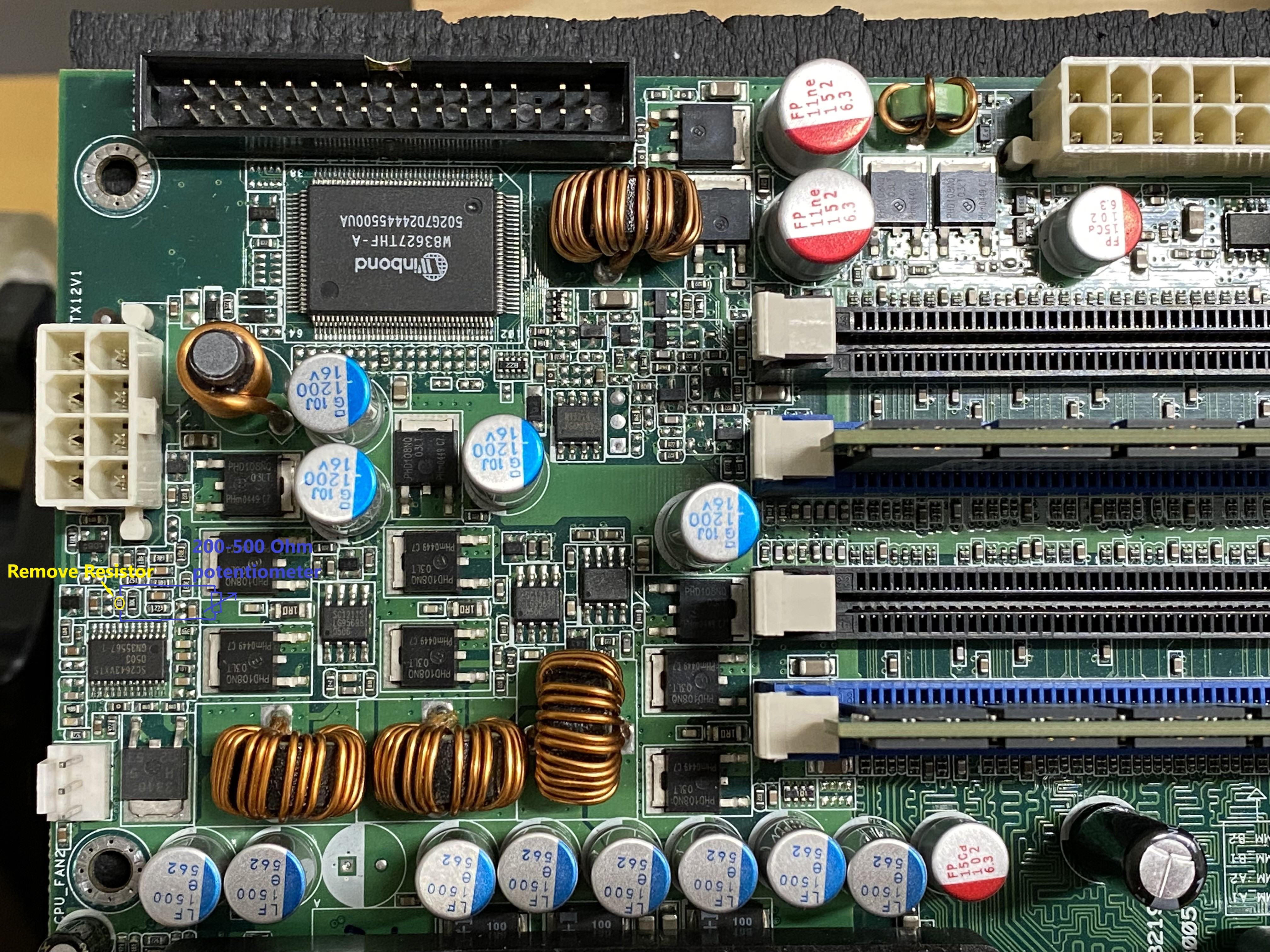

CPU 1 Voltmod

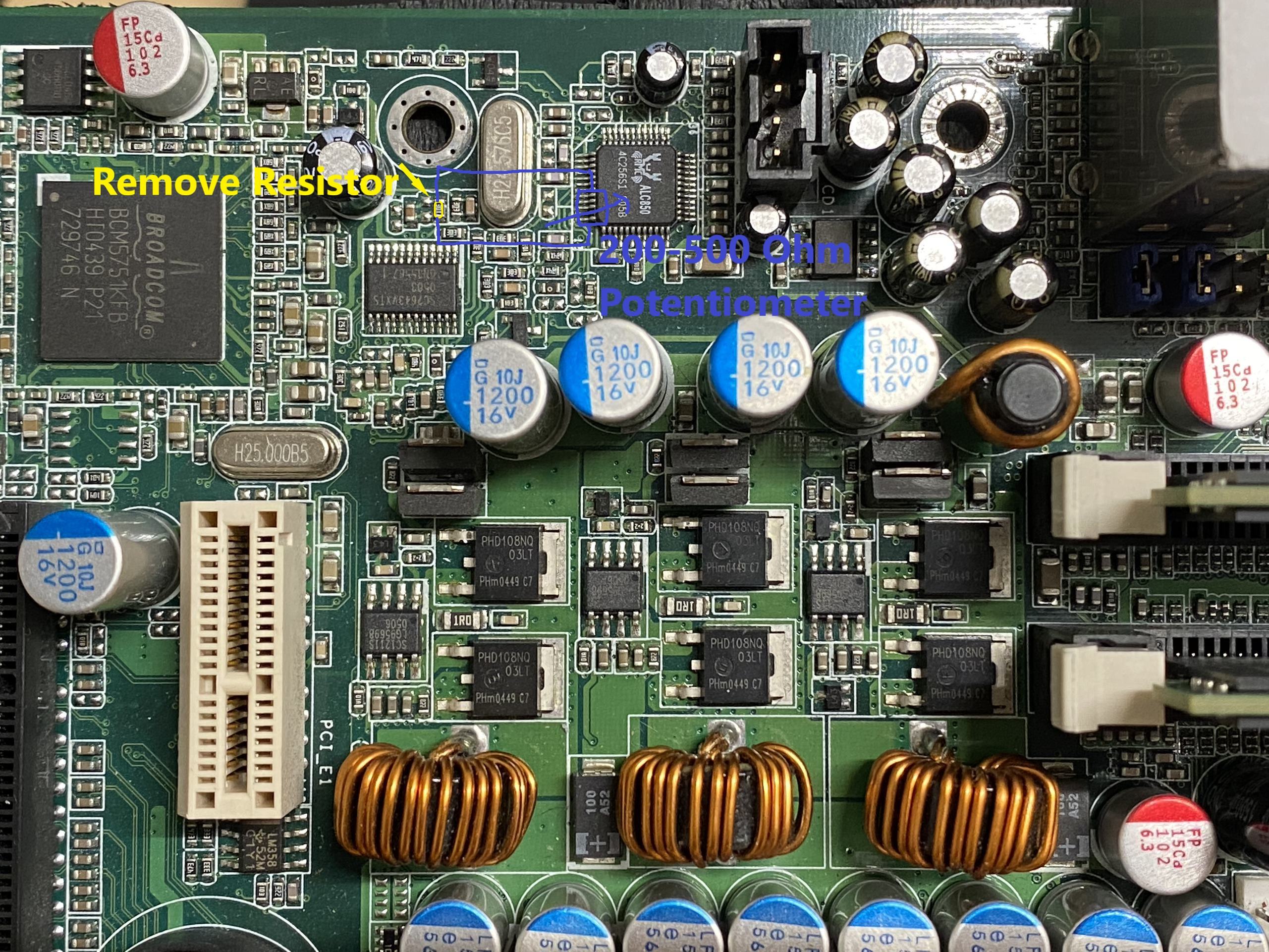

CPU 2 Voltmod


CPU 1 Memory mod

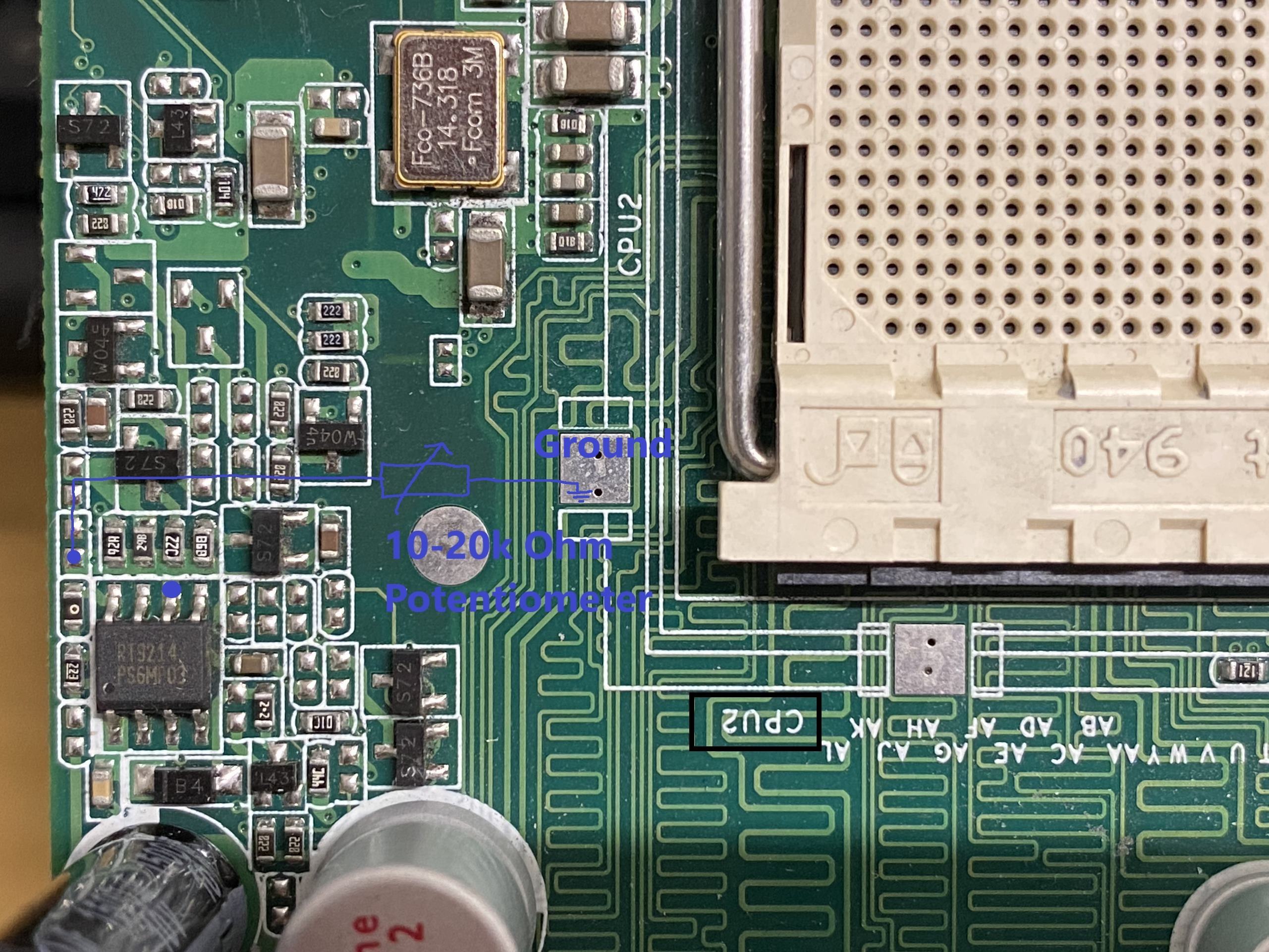

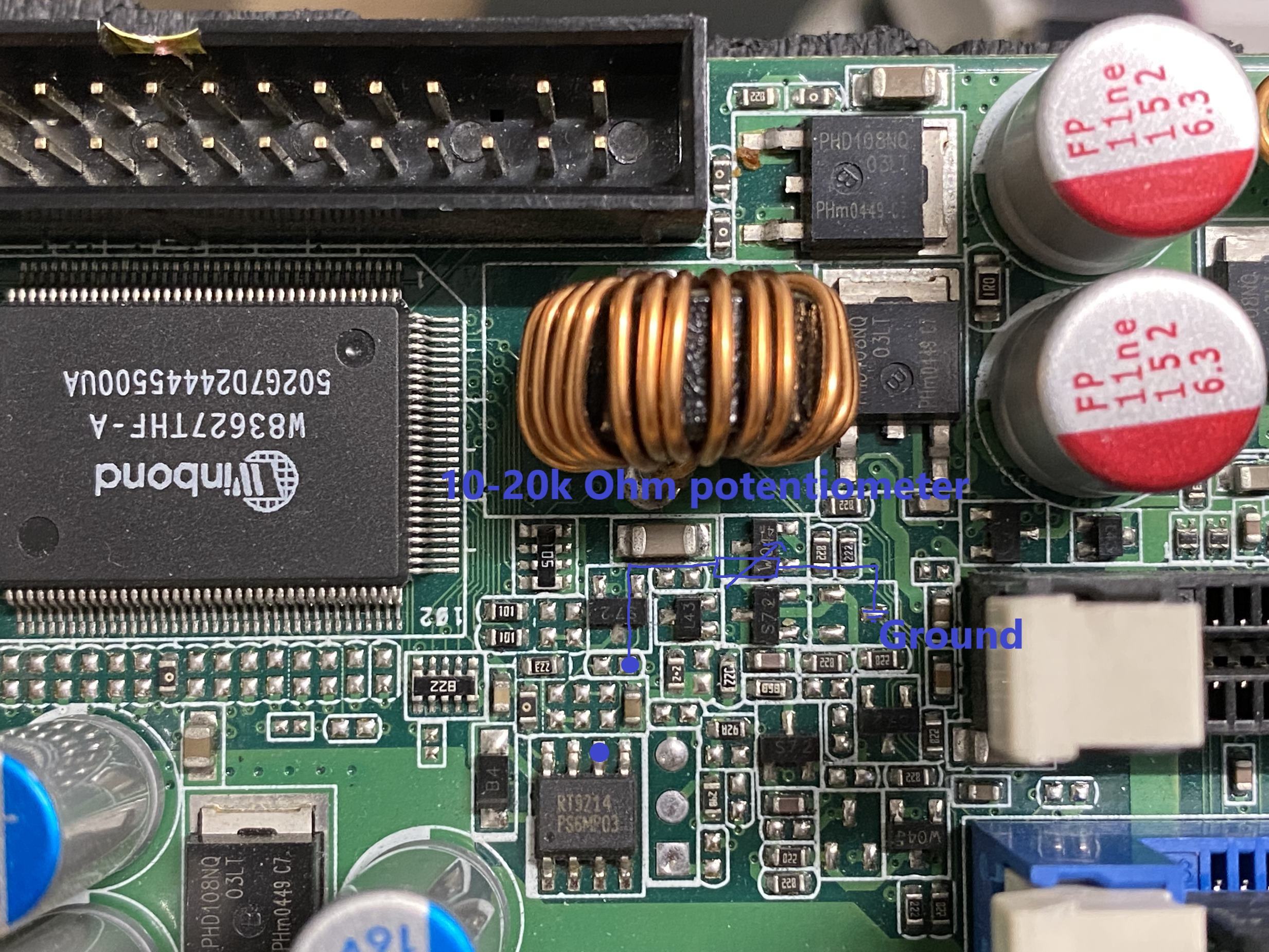

CPU 2 Memory mod

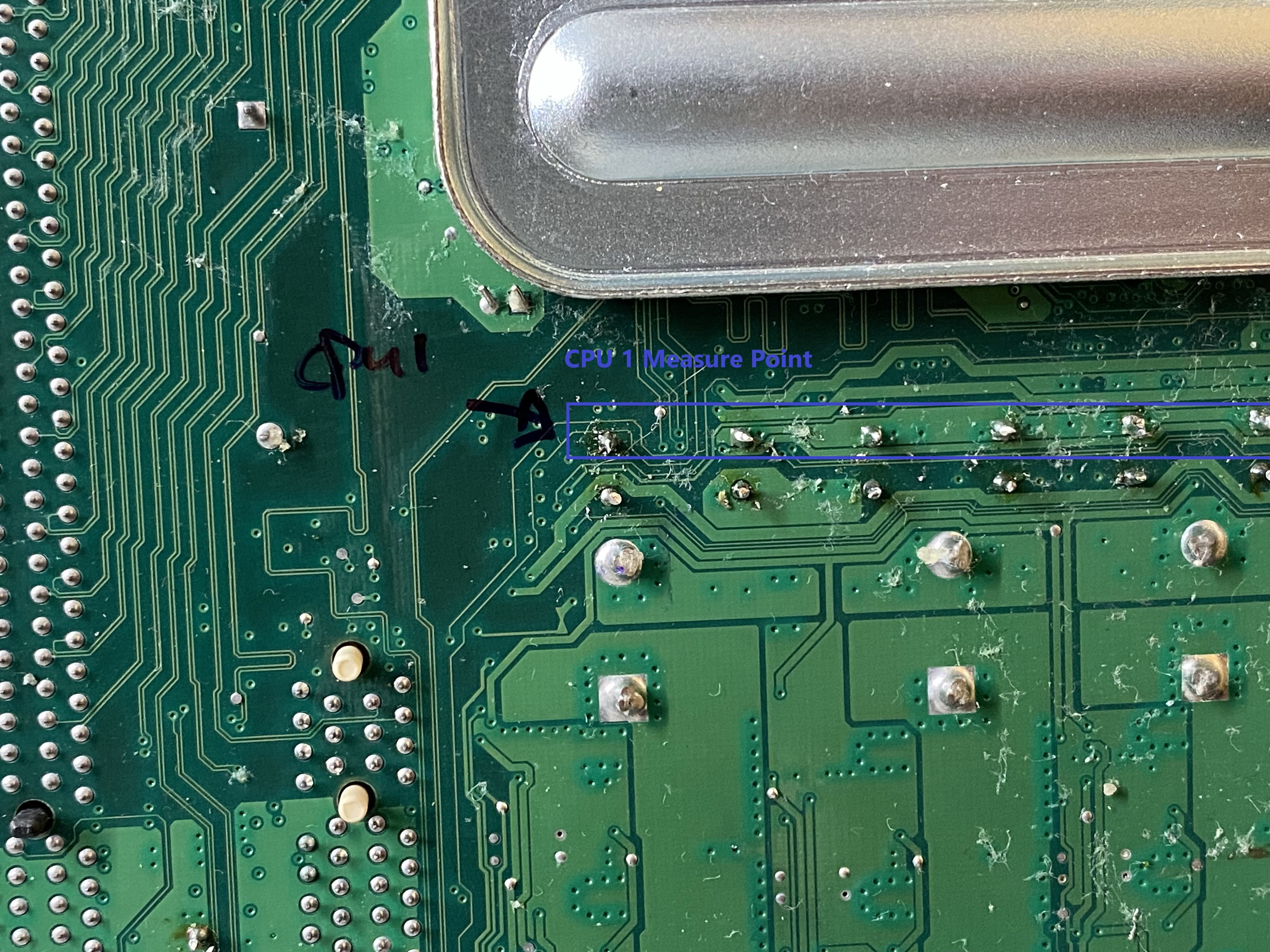

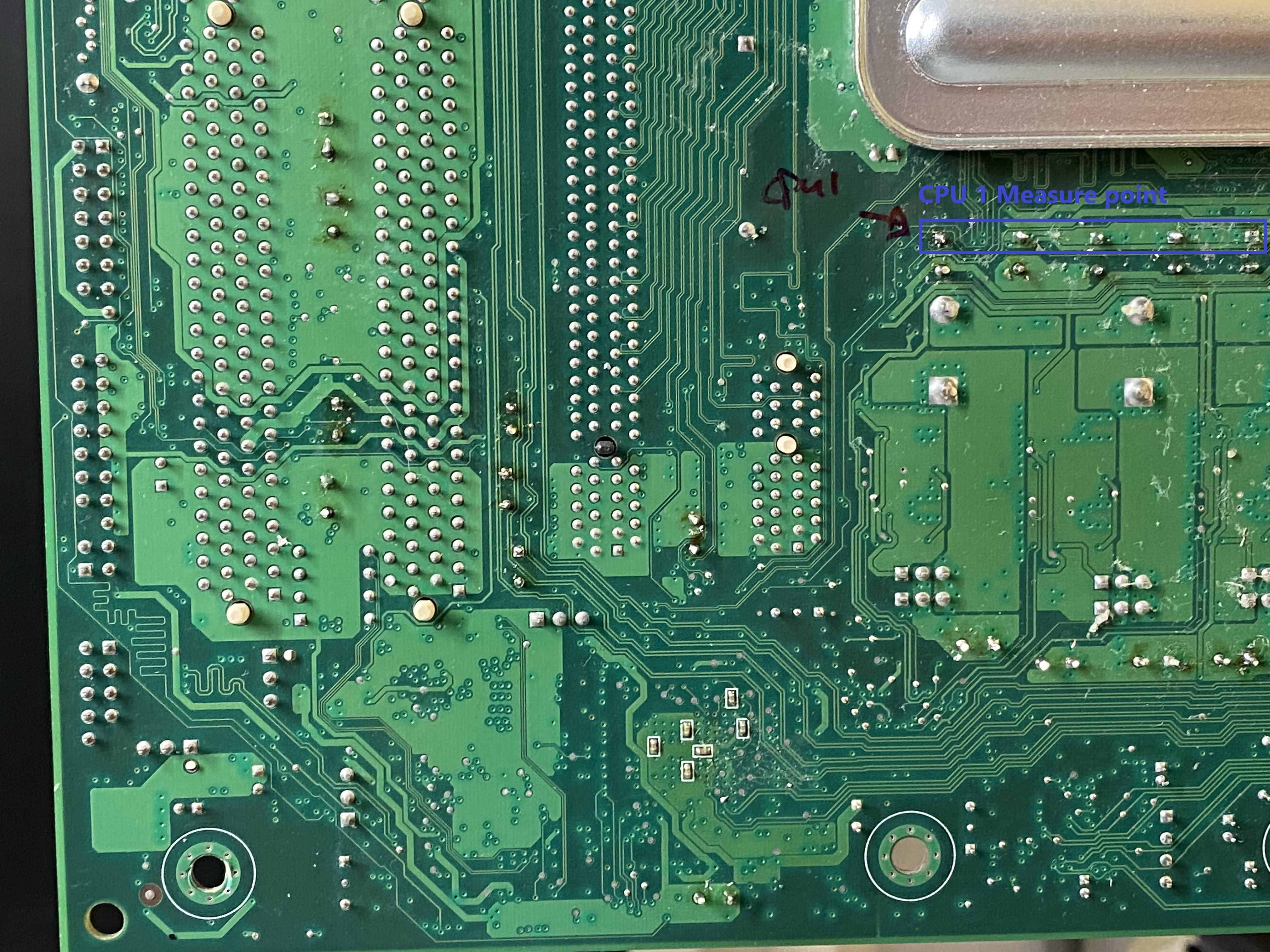

CPU 1 Measurement point

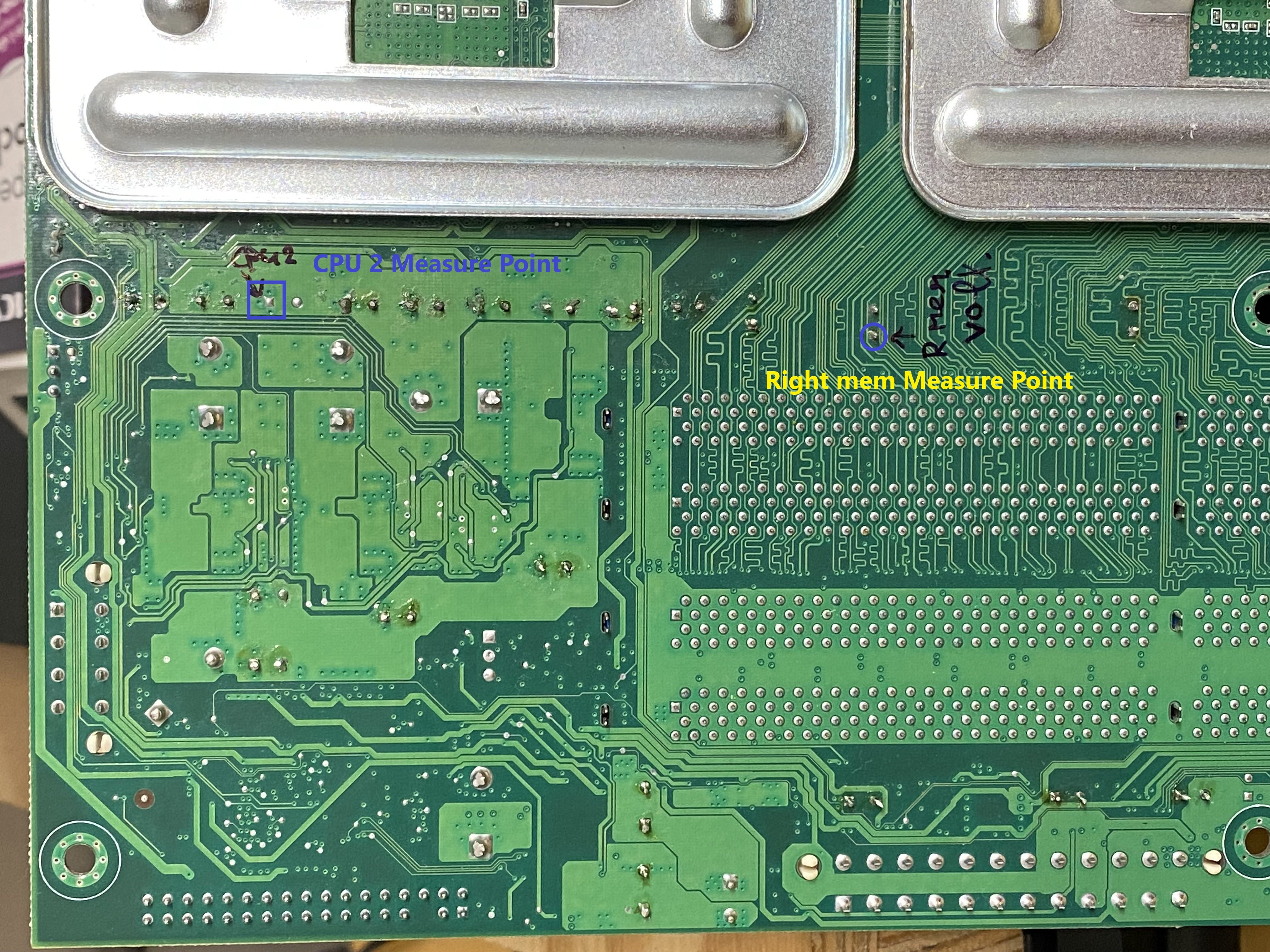

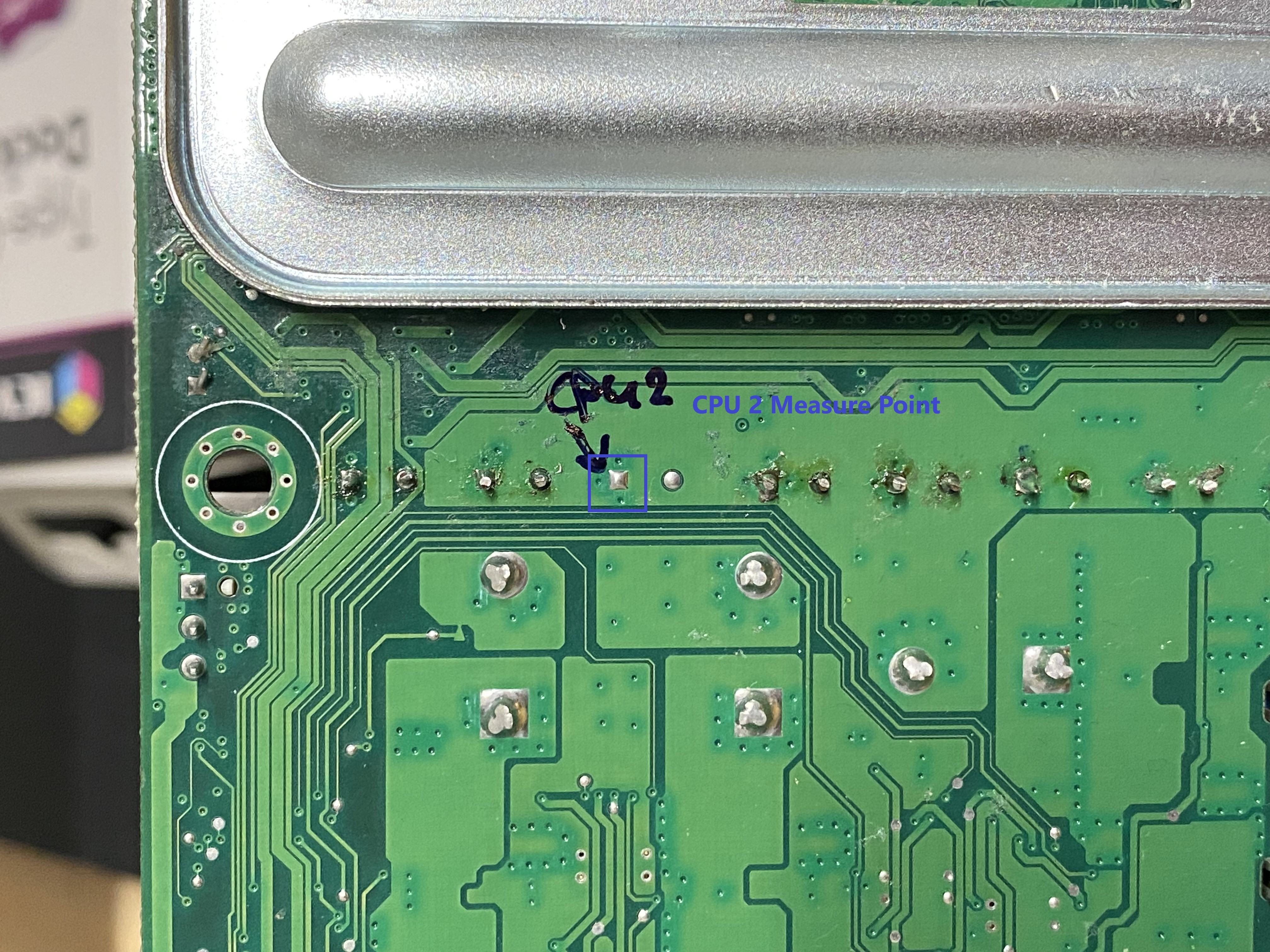

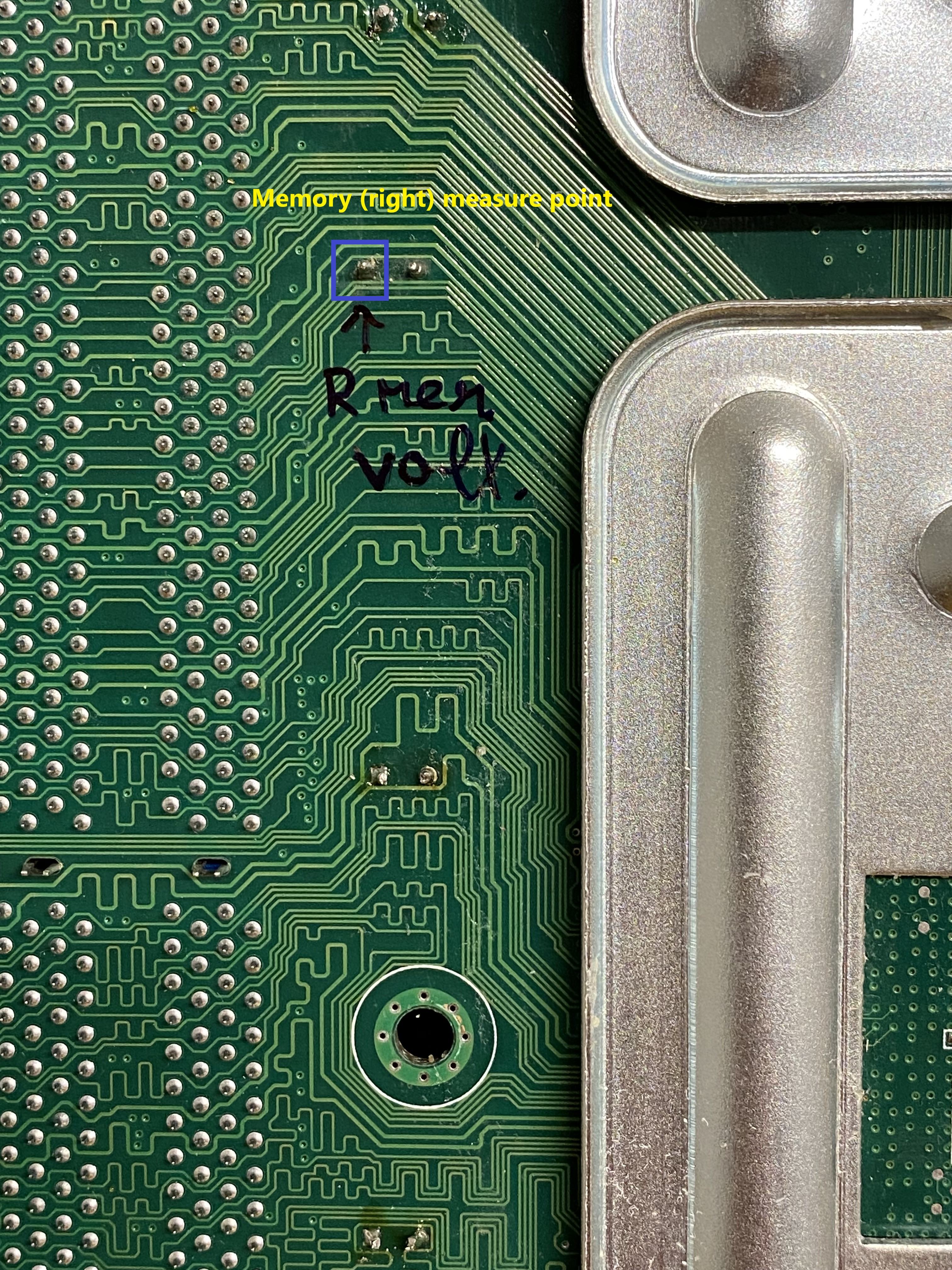

CPU 2 Measurement point (and right memory measurement point)

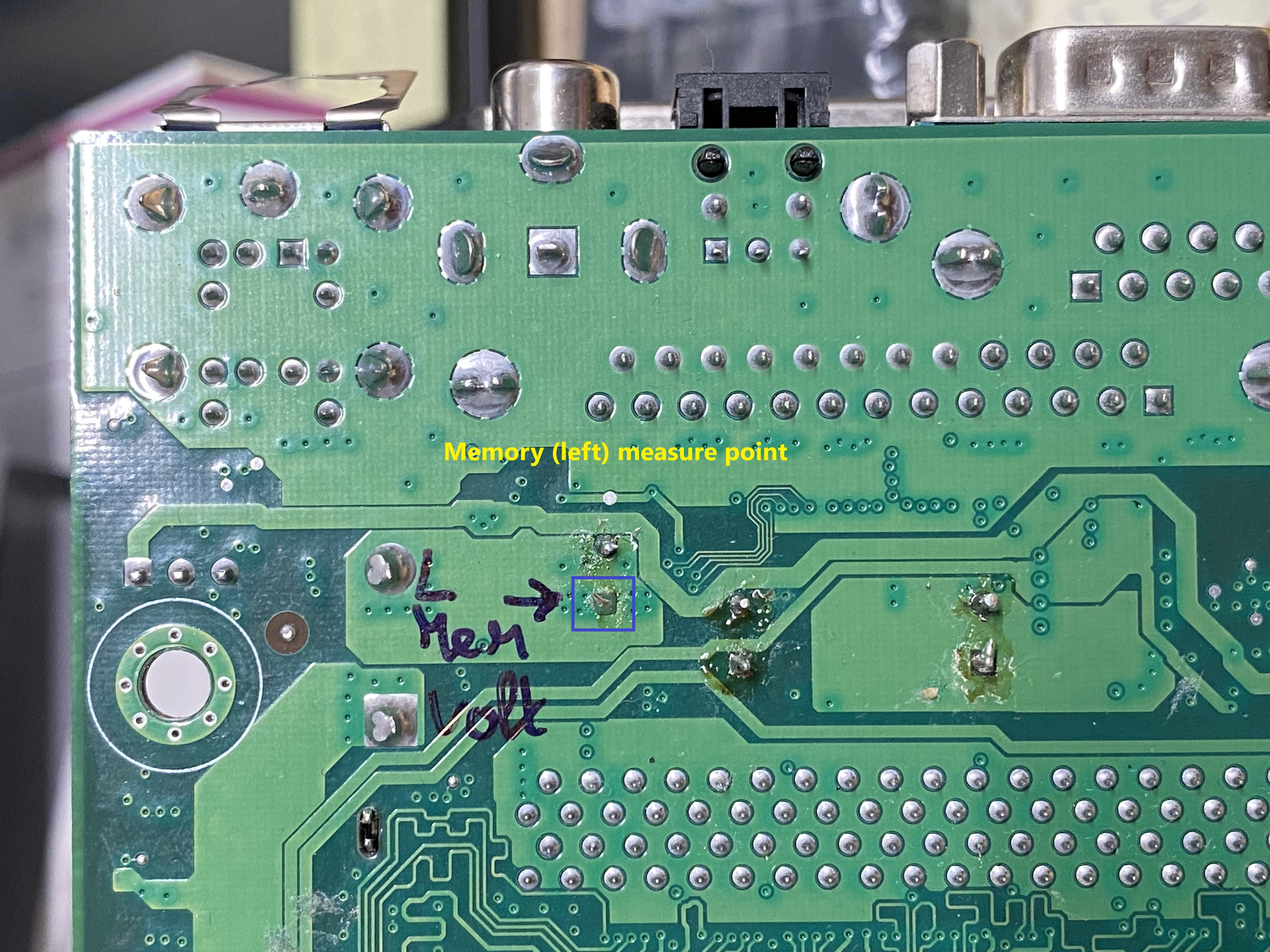

Memory Measurement points



Edit 28-01-2023: Updated with Measurement points



[Sparksnl]

So... while modding I had some bad luck.. While making the voltmod for CPU1 1 of the 2 soldering pads broke off. So that means CPU1 will not have a mod or original 20 Ohm resistor.
I was not even pushing hard or so. Just bad luck I guess. The voltmod for CPU2 was done allready.

Edit: I just noticed on the other CPU that the not connected pads right next to the one where I placed the mod are 1:1 connected on both sides. So I will give that a try.
Edit: Just tested it and that was it. Dead. So no more s940. At least for now.



[Raiden Zero]

Sucks. Any chance to find a different spot to solder the VR onto?
Won’t be able to check on my K8N for the next couple of days as I’ll be busy with Socket A, 775 and DDR3 but maybe @TAGG can help you out.



[Sparksnl]

No idea yet. But I hope so. So far this sucks major.

That is a busy list…



[bschicht86]

While making the voltmod for CPU1 1 of the 2 soldering pads broke off.

Welches Pad ist abgerissen? Weil die eine Seite geht direkt an den Chip, also ist am Beinchen genug Kontaktfläche. Das andere Beinchen scheint in ein VIAS zu gehen. Dieses einfach mit einem dünnen Bohrer durchgängig machen, ohne das VIAS zu beschädigen. Dort kannst du dann einen Draht durchstecken und festlöten. Oder messen, wohin dieses VIAS geht.



[Sparksnl]

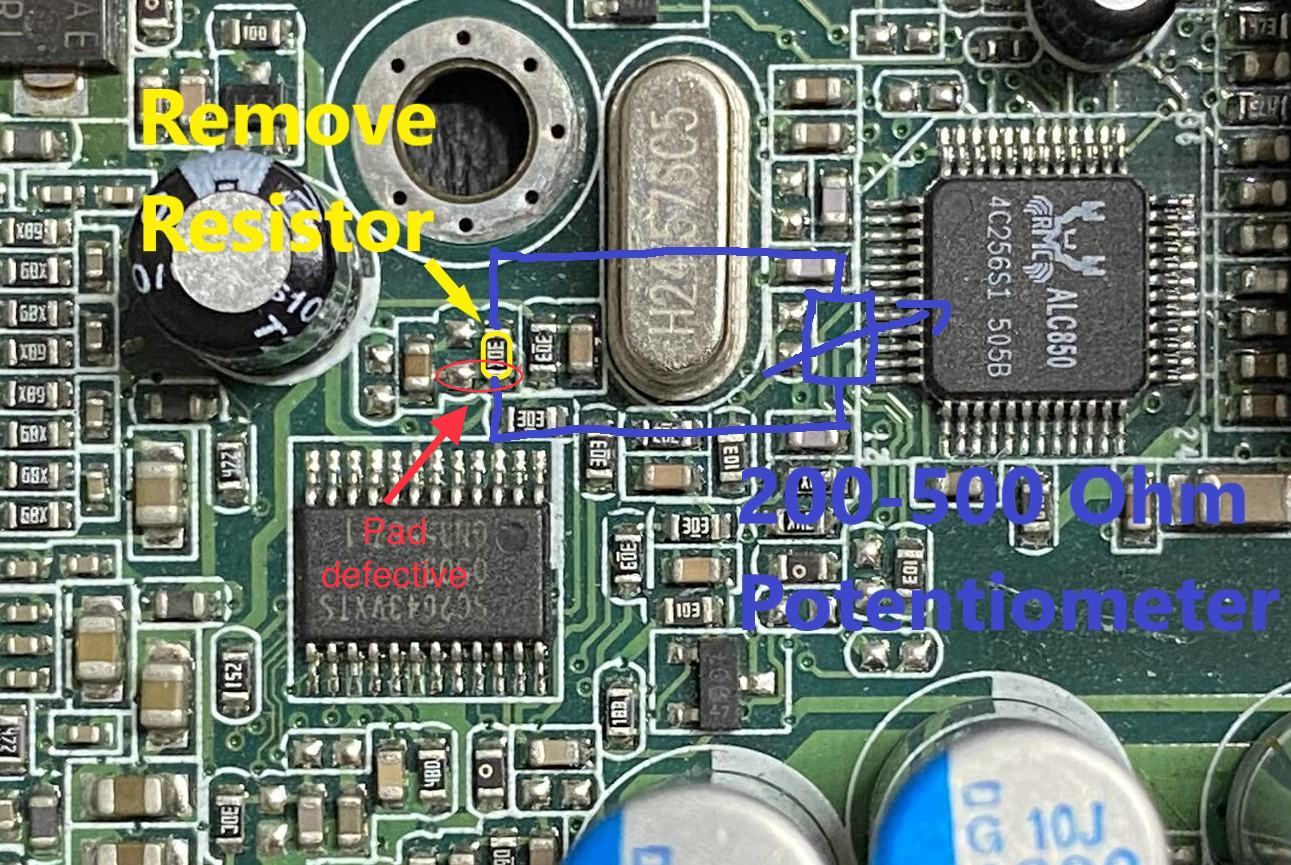

It is this side, pad: In red


I am not sure what you mean with your fix.



[bschicht86]

Hast du auch noch ein Bild ohne die Handzeichnungen? Also dass man die Leiterbahnen erkennen kann.



[Sparksnl]

I would have to make them in the next couple of days. Because no more time now. And I have to de-solder the mod first.



[Raiden Zero]

Um den Bilder-Thread frei zu halten:

@funkflix Bitte mal prüfen, ob man mit NVIDIA nTune den FSB beim nForce Pro 2200 ändern kann.

Kann man. Und mit Clockgen nF4 ebenfalls.
Ist auf dem K8N-DL ja auch verbaut und da gehts einwandfrei.
Clockgen läuft aber unter Win7 nicht mehr, da brauchts dann nTune. Und nTune >250BCLK geht nur mit modifizierten Profilen.



[ItsFun]

Das Tyan Thunder K8QW auf Ebay wird immer verlockender



[Stukas]

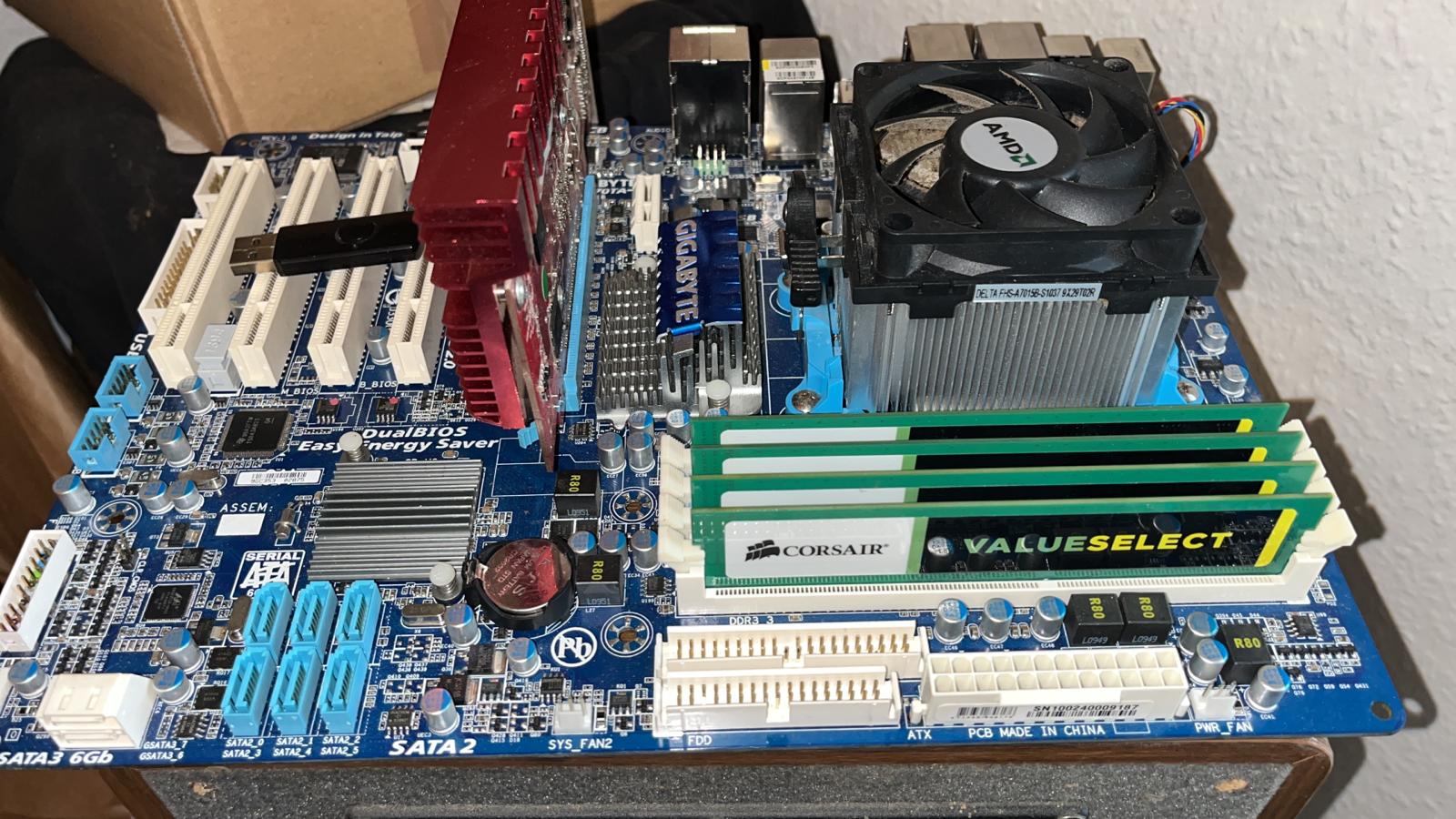

Nach ein selbständigen BIOS Repratur leüft das brett kamm vom spermüll, ich mus noch den kühler reinigen.



[Strikeeagle1977]

So ein Dual bios hat was, wenn es funktioniert ...

ich mag das Farbspiel dieser zeit, Hat auch Asus ne Weile so mit dem Braunen PCB gehabt ... leider gab es viel zu wenig Grafikkarte, die diese Farben übernommen haben. Nicht mal von Asus oder Gigabyte.



[funkflix]

Danke! Wurde auch schon beantwortet: Klick

Welches Netzteil nimmst du für das Teil?

Puh, gute Frage.. Kann man da was halbwegs aktuelles ranschnallen?

Soweit ich das sehe braucht man halt 24-Pin ATX, 1 x 4-Pin +12V und die zwei 8-Pin waren ja damals eher unüblich bei normalen NTs. Was kommt denn da ran? Eventuell die gleich Belegung wie
bei den heutigen 8-Pin +12V für die CPUs?



[bschicht86]

Was kommt denn da ran? Eventuell die gleich Belegung wie
bei den heutigen 8-Pin +12V für die CPUs?

Korrekt. Bei solchen Fällen habe ich auch schon ein paar PCIe 8 Pin ausgepinnt und eine EPS-Hülse drüber geschoben.



[Sparksnl]

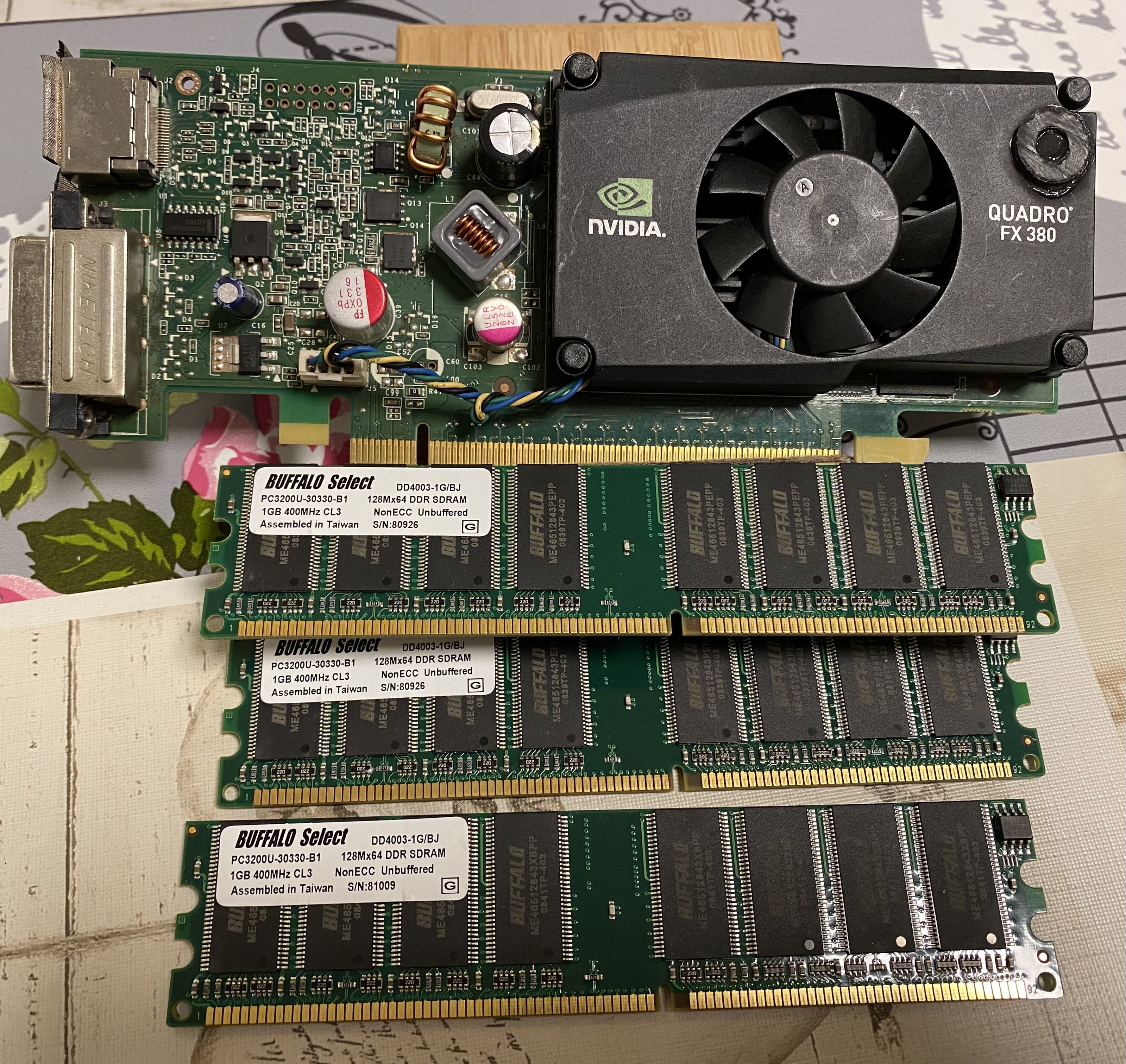

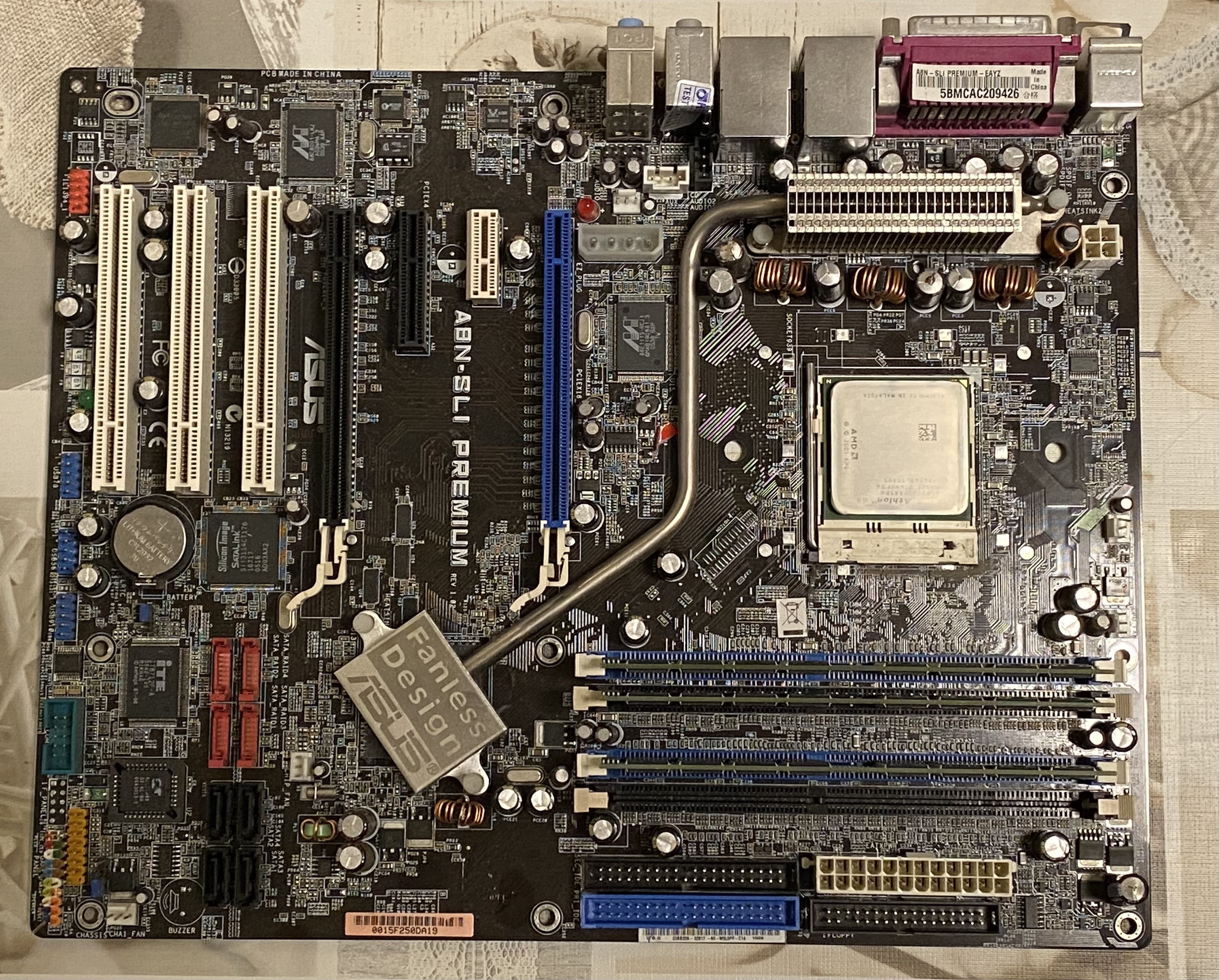

New in, €8:



[Raiden Zero]

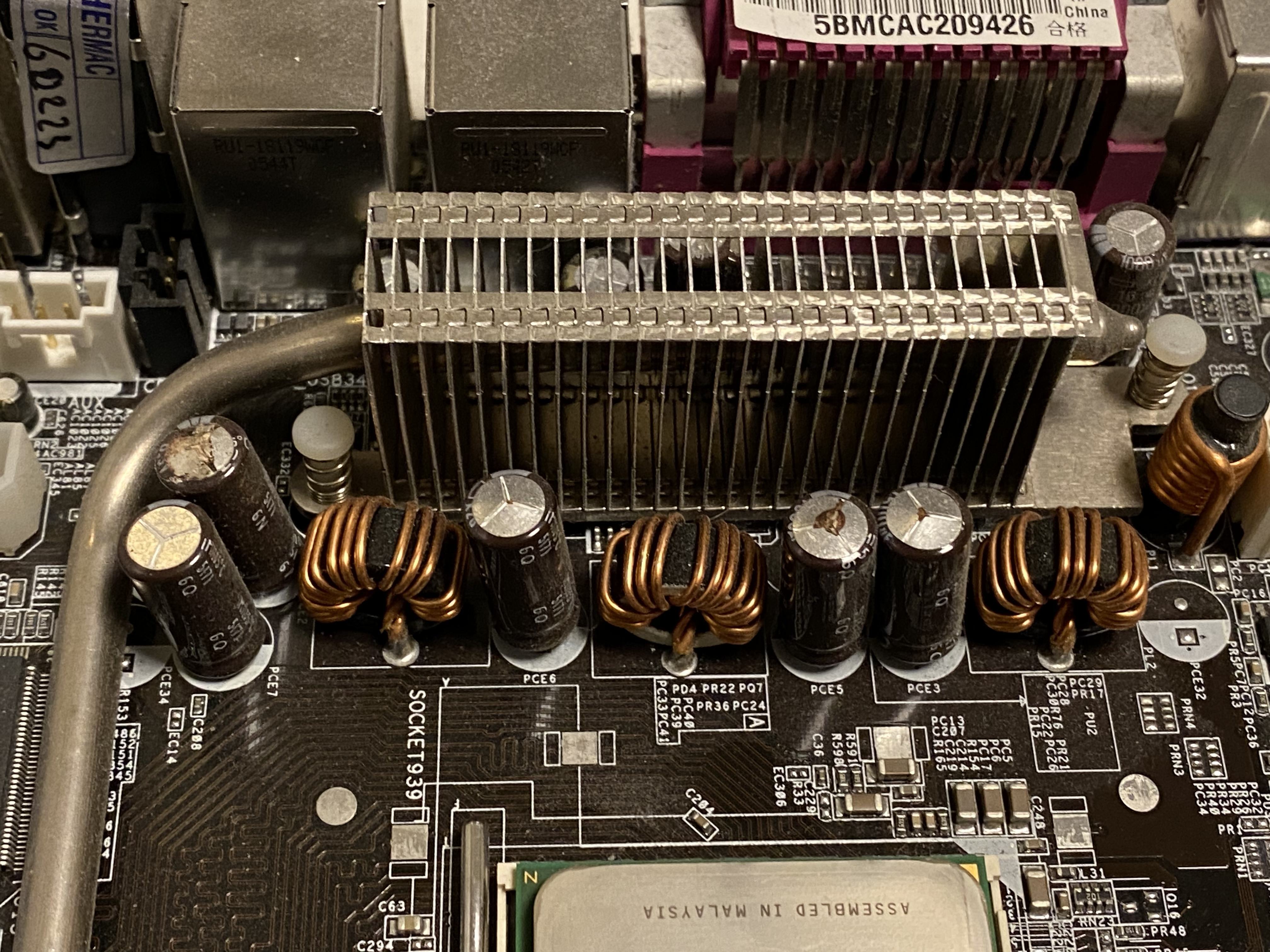

Those A8N Premium really like to die. Do you plan on recapping it?
Mine seems to be dead for sure.

Mit welchem Betriebssystem?

[edit] Hab gerade gelesen, dass du es auch mit Win7 geschafft hast, aber mit modifizierten Profilen. Kannst du da genaueres sagen?

Genau, Win7. Für XP gibt es keinen Grund, da nTune nur unnötig groß ist und Clockgen NF4 mehr Funktionen bietet.

Bei Win7 geht bis 250MHz alles ganz normal über nTune. Mehr als 250MHz lässt sich nicht einstellen. Da gibts dann nur den Umweg über Profile:

1. Beliebiges Profil (z.B. 250MHz) speichern
2. Profil mit dem Editor öffnen
3. Textzeile mit dem BCLK anpassen (zB. 255 anstatt 250)
4. Profil mit nTune ausführen, fertig.

Hab mir dann für den Grenzbereich immer mehrere Profile gemacht, immer 1-2MHz mehr.
