[Sammelthread] WaKü-Bastelfotos

Wie sinnig ist es den Speicher auf der Vorderseite mit WLP zu bestreichen, wegen einer angeblich besseren Leistungsfähigkeit, wenn die Hälfte des Speichers auf der Rückseite mit einem Pad Kontakt zur Backplate aufnimmt, wie bei @Dampfkanes zu sehen? Limitiert dieser dann nicht thermisch oder hat deswegen eine kürze Lebensdauer?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wie sinnig ist es den Speicher auf der Vorderseite mit WLP zu bestreichen...
Lässt sich schwer abschätzen. Beim Aquacomputer Block muss man WLP verwenden, da dies so vorgesehen ist.

Ich sehe darin auch nur Vorteile, da noch mehr Wärme von den Chips/PCB in den Kreislauf abgegeben wird. :)

Du hast meine Anspielung wohl nicht richtig gedeutet ;) Ich sehe in der WLP für den Speicher keinen einzigen realen Vorteil, eher Nachteile.

So ein Tj07 und MoRa ist nicht mal so groß. :unsure:

Wie heißen eigentlich die Profilschienen und vor allem die Verbinder? Kenne nur die typischen Profil-Systeme von item für Anlagen, Maschinen, Arbeitsplätze und Messebau?!

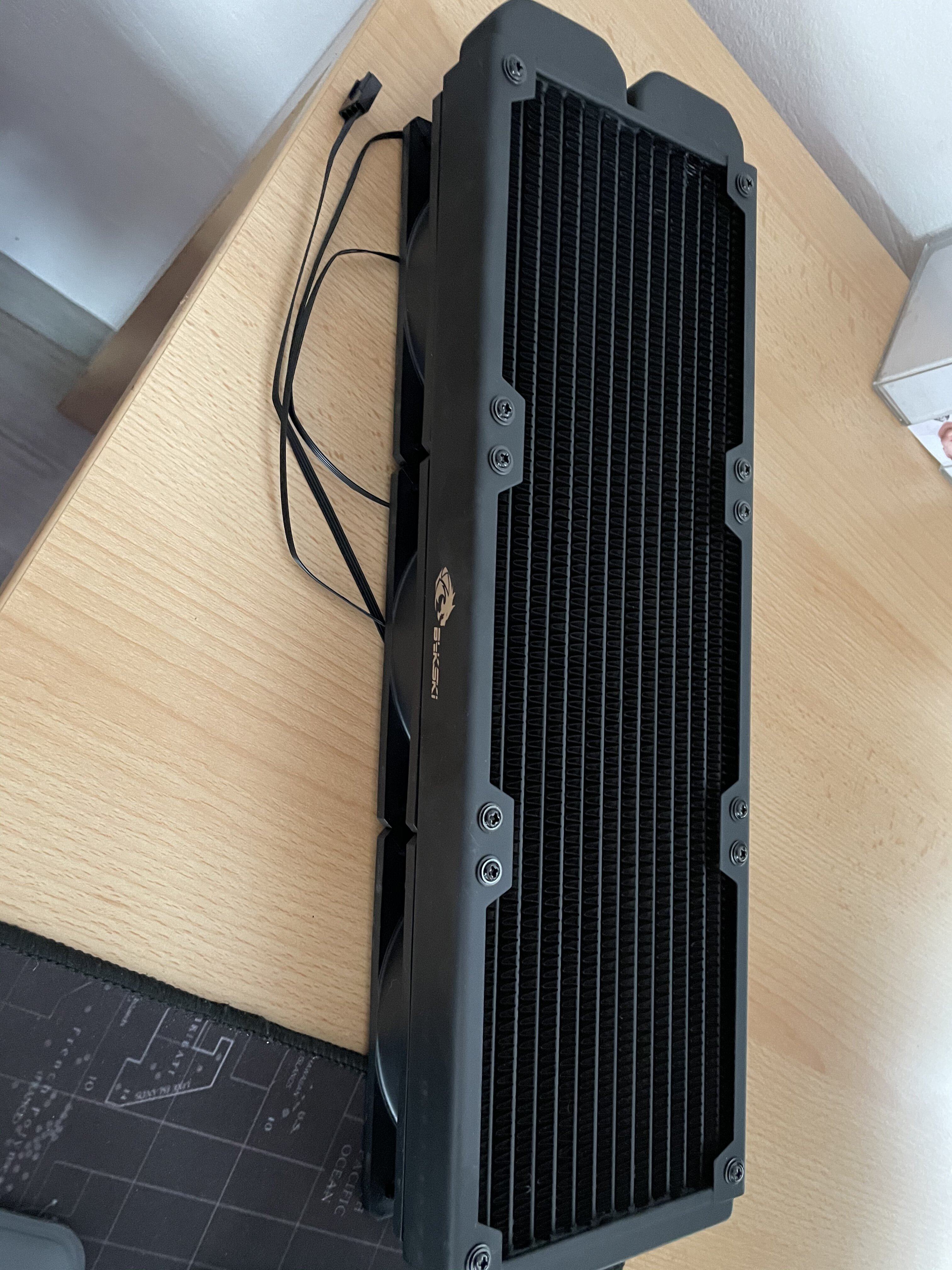

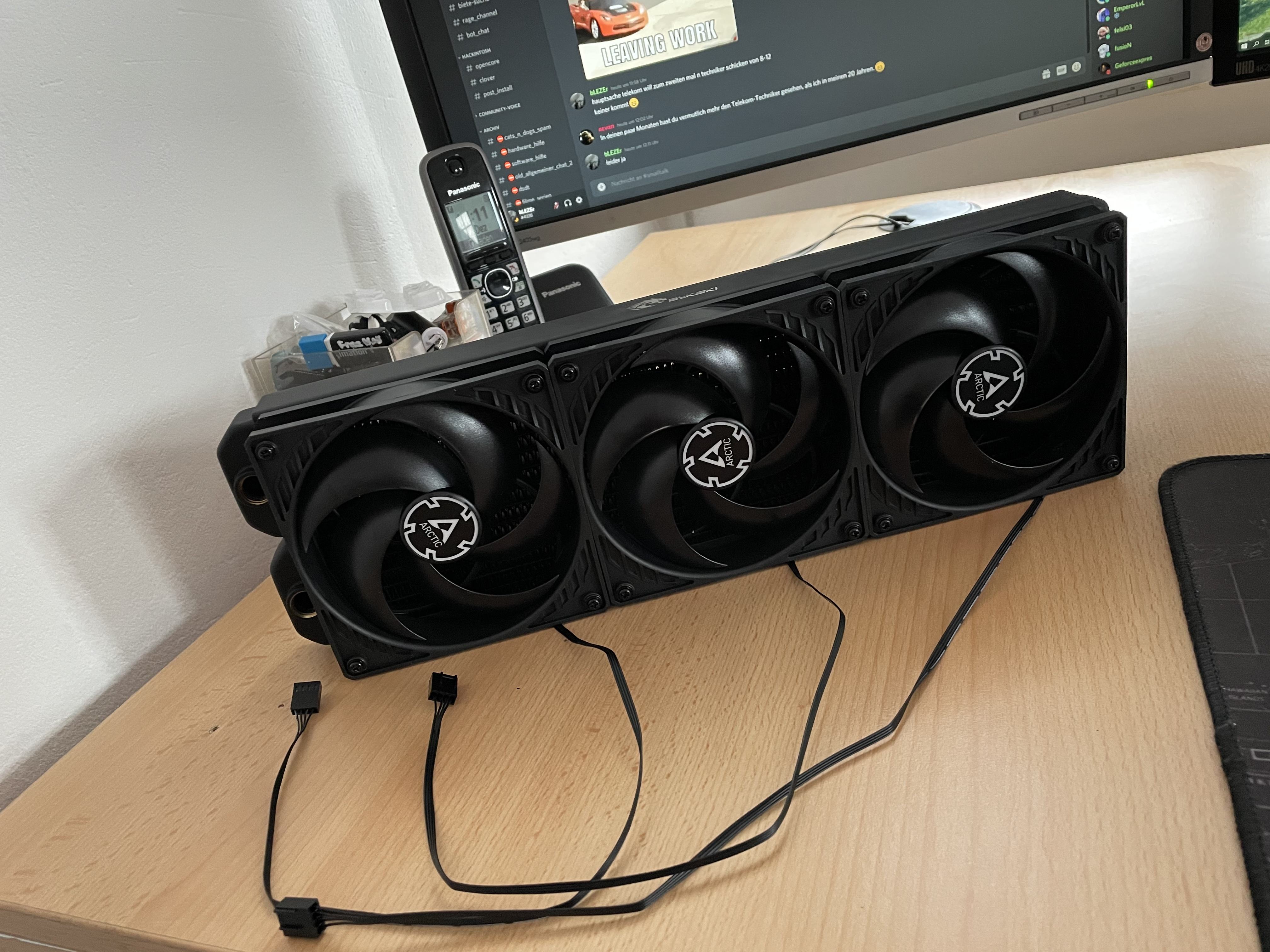

Der 360er Radiator von formulaMod ist heute angekommen.
Soll für den zweit PC sein.. und aus Langeweile bisschen geschraubt.


Anhänge

  • 2F501578-CA82-45FF-8A56-0656E37C14EB.jpeg
    1,1 MB · Aufrufe: 165
  • 94C8D9FF-ED74-4F53-B787-5A52E3229A3B.jpeg
    1,4 MB · Aufrufe: 153
@King Loui
Reale Vorteile sehe ich natürlich nicht, hast schon Recht. Was genauer dahinter steckt müsste man bei Aquacomputer nachfragen.

So wie ich das verstanden habe kann man daraus deuten, dass hier genauer gearbeitet wird und dadurch eine dünnere Schicht WLP anstelle Pads verwendet werden kann.

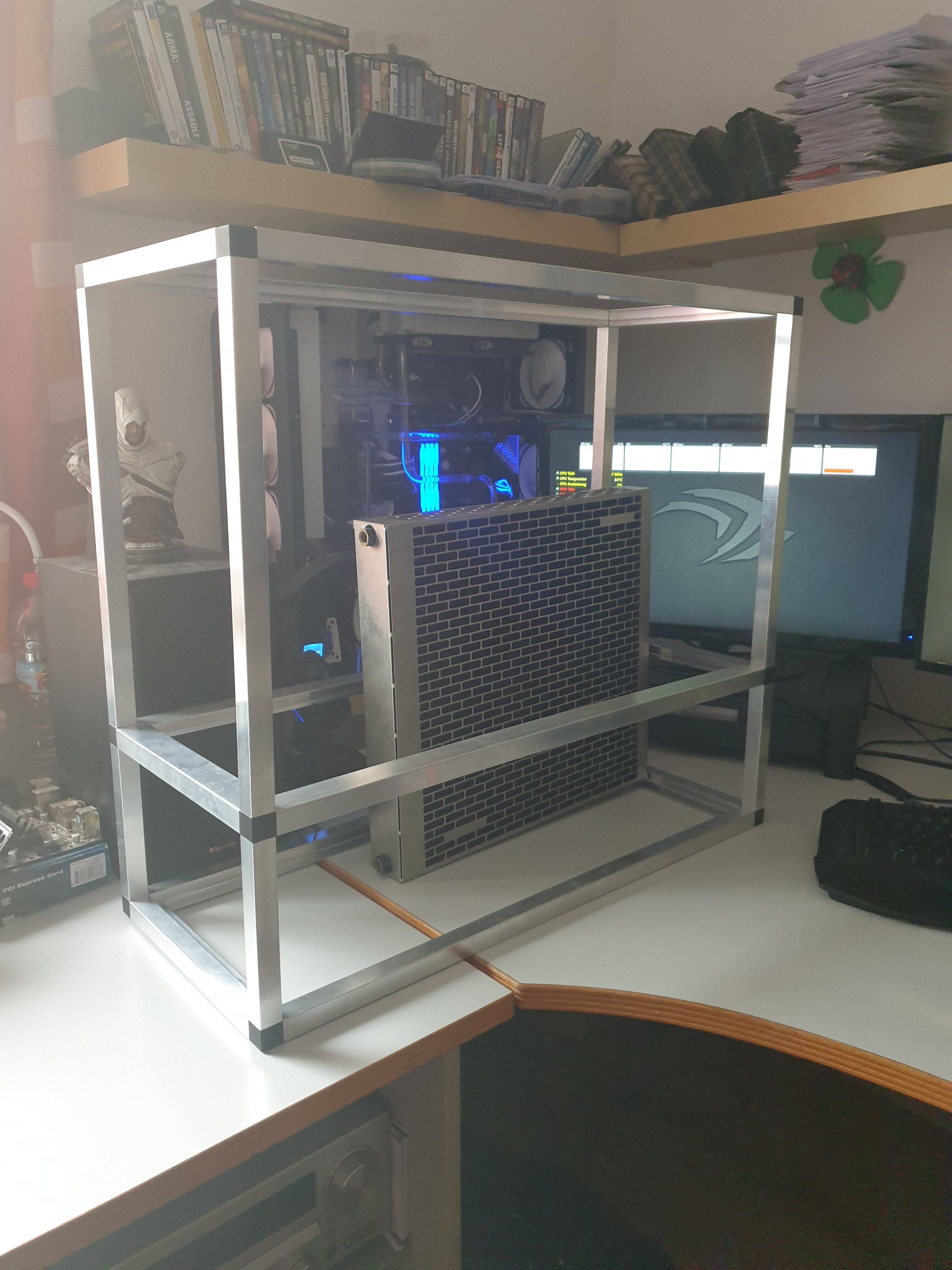

Wie heißen eigentlich die Profilschienen und vor allem die Verbinder? Kenne nur die typischen Profil-Systeme von item für Anlagen, Maschinen, Arbeitsplätze und Messebau?!
Klick.

Habe die Verbinder mit Stahlkern gewählt. Kann mich problemlos mit meinen 100kg auf die Konstruktion draufsetzen.

So, ich hatte vor kurzem eine Idee. Wenn man eine Grafikkarte rückseitig wasserkühlen kann, warum nicht das selbe bei CPU und Mainboard machen?
Gesagt, getan:

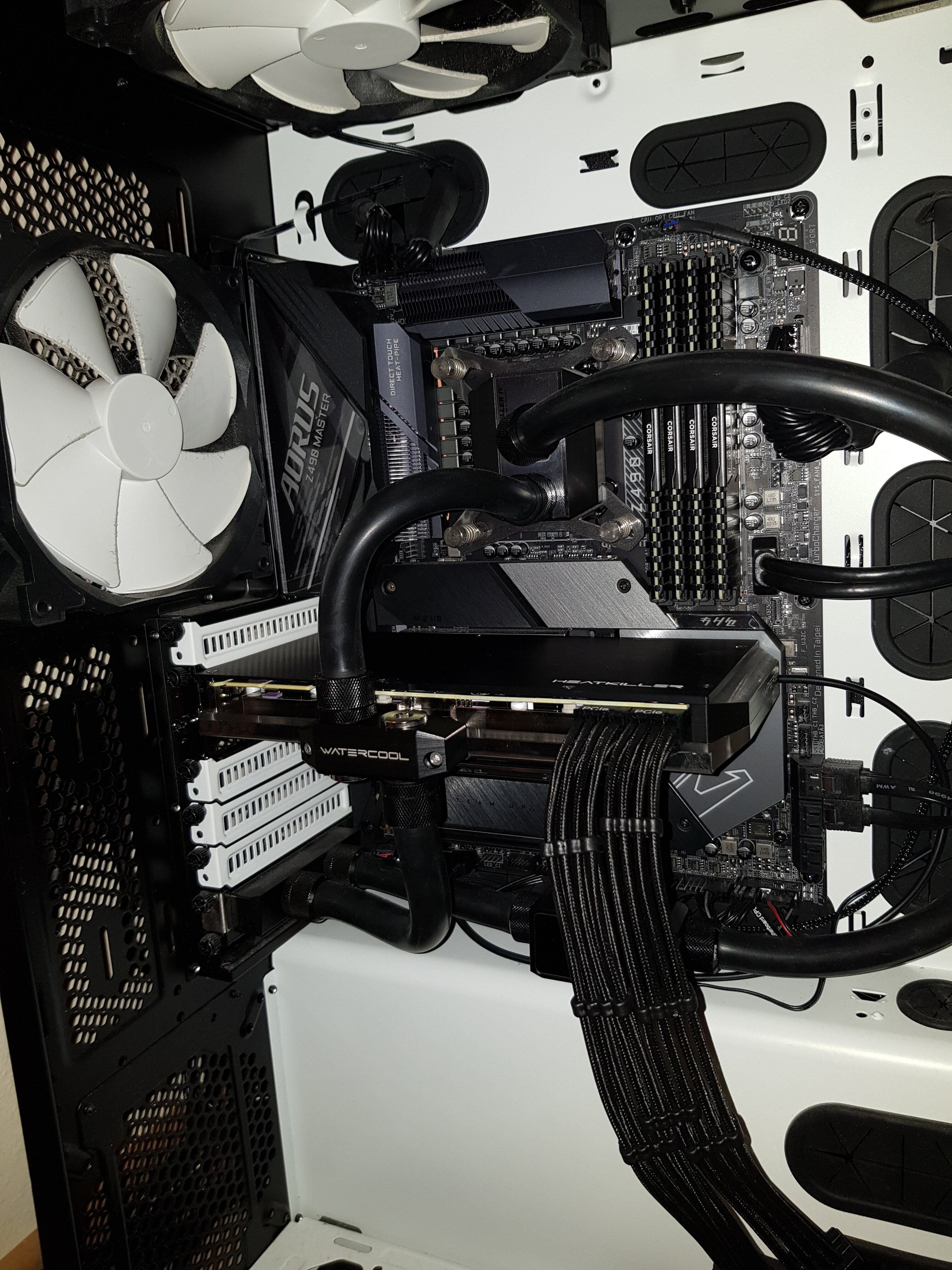

Das Board ist ein TRX40 Aorus Extreme, darauf habe ich einen Threadripper 3960x geschnallt.
Auf die Idee bin ich gekommen, als ich auf die Rückseite des Boards gefasst habe und mir fast die Finger verbrannt hätte. Danach habe ich einen Temperatursensor angeklebt und sowohl auf der Rückseite des Sockels als auch im Bereich der Spannungswandler 60°C unter Last gemessen (340W CPU Verbrauch).
Für die CPU habe ich einen Ek RAM-Kühler verwendet, da liegen leider grob 3mm Wärmeleitpads zwischen Board und Kühler, außerdem ist die Wärmeabfuhr von der CPU über das Package, die Pins, das Board und schließlich die Stahlbackplate nicht die beste. Einen Vorteil konnte ich dahingehend dennoch feststellen, denn man konnte die Rückseite des Boards in diesem Bereich nun anfasse und die CPU lief 2°C kühler bei 40W Mehrverbrauch. Die Wassertemperatur hat sich zwar auch verringert, sodass am Ende das Delta sogar höher lag, aber längst nicht so viel höher, wie man es von ~12% Mehrverbrauch erwarten würde.
Bei den Spannungswandlern war der Vorteiil größer. Die Backplate wird zwar nur durch sehr dicke Pads kontaktiert, der Watercool-Spannungswandlerkühler ist aber direkt mit etwas Wärmeleitpaste an der Backplate. Der Effekt ist deutlich: Vorher lagen die Spannungswandler aufgrund nicht vorhandenen Airflows (gerade keine Lüfter in dem Bereich verbaut) bei 83°C, jetzt liegen sie, obwohl sie 40W mehr in die CPU schaufeln müssen, bei nur noch 63°C. Der Vorteil ist also definitiv vorhanden.

Ich hab das damals mit meiner m2 ssd so gelöst, dass wärmeleitpads und aluprofilgenommen habe, die mit dem Seitenteil verbunden waren. Damit wirkte das seitenteil als Heatspreader.

sehr gute Idee von dir!!! :)

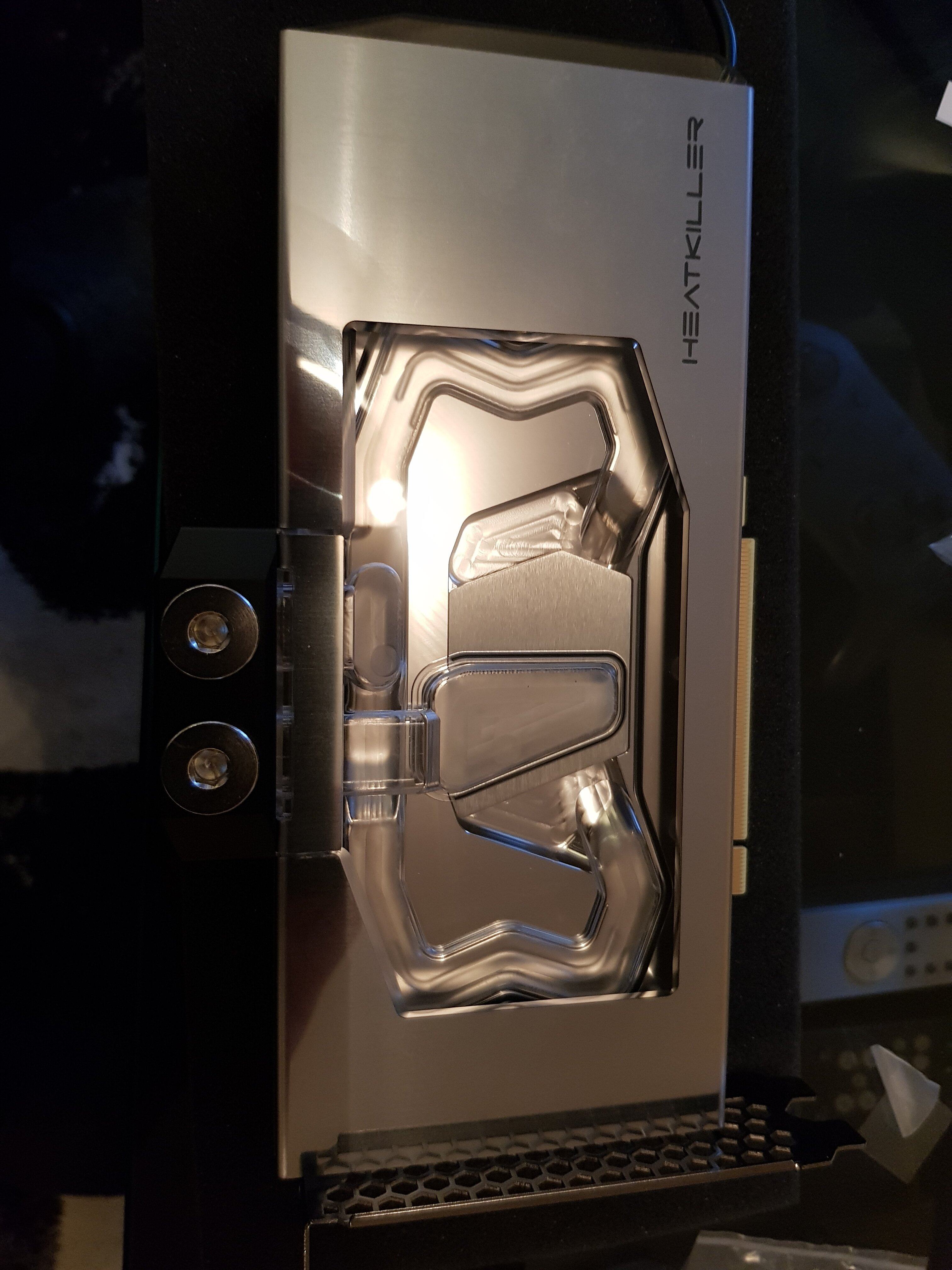

HK V ist am start :d

PCB wurde natürlich sauber gemacht ;-)

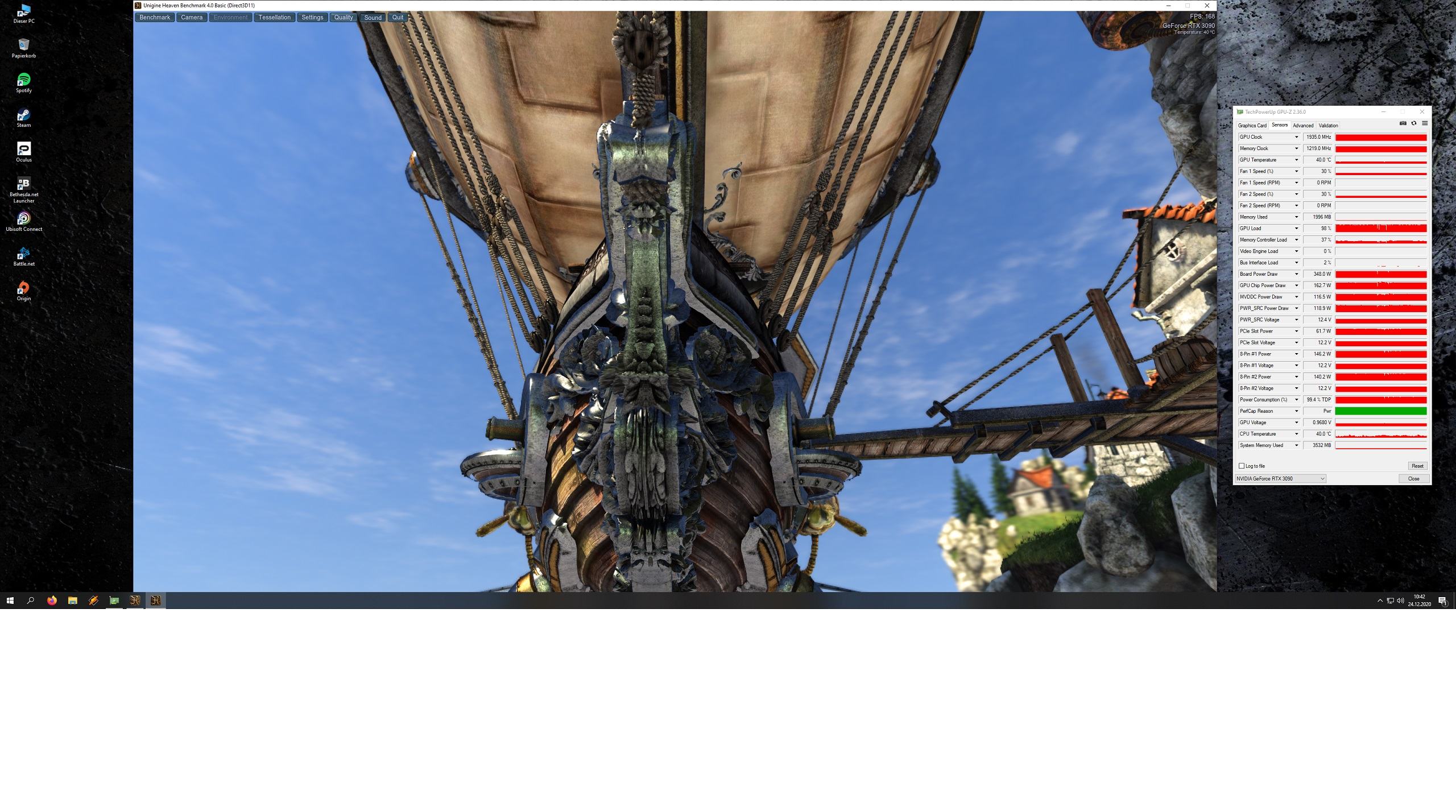

Heaven 20 min. @ 350 Watt original .

Wassertemp 28,5 °C . Delta ist gut (y)


Anhänge

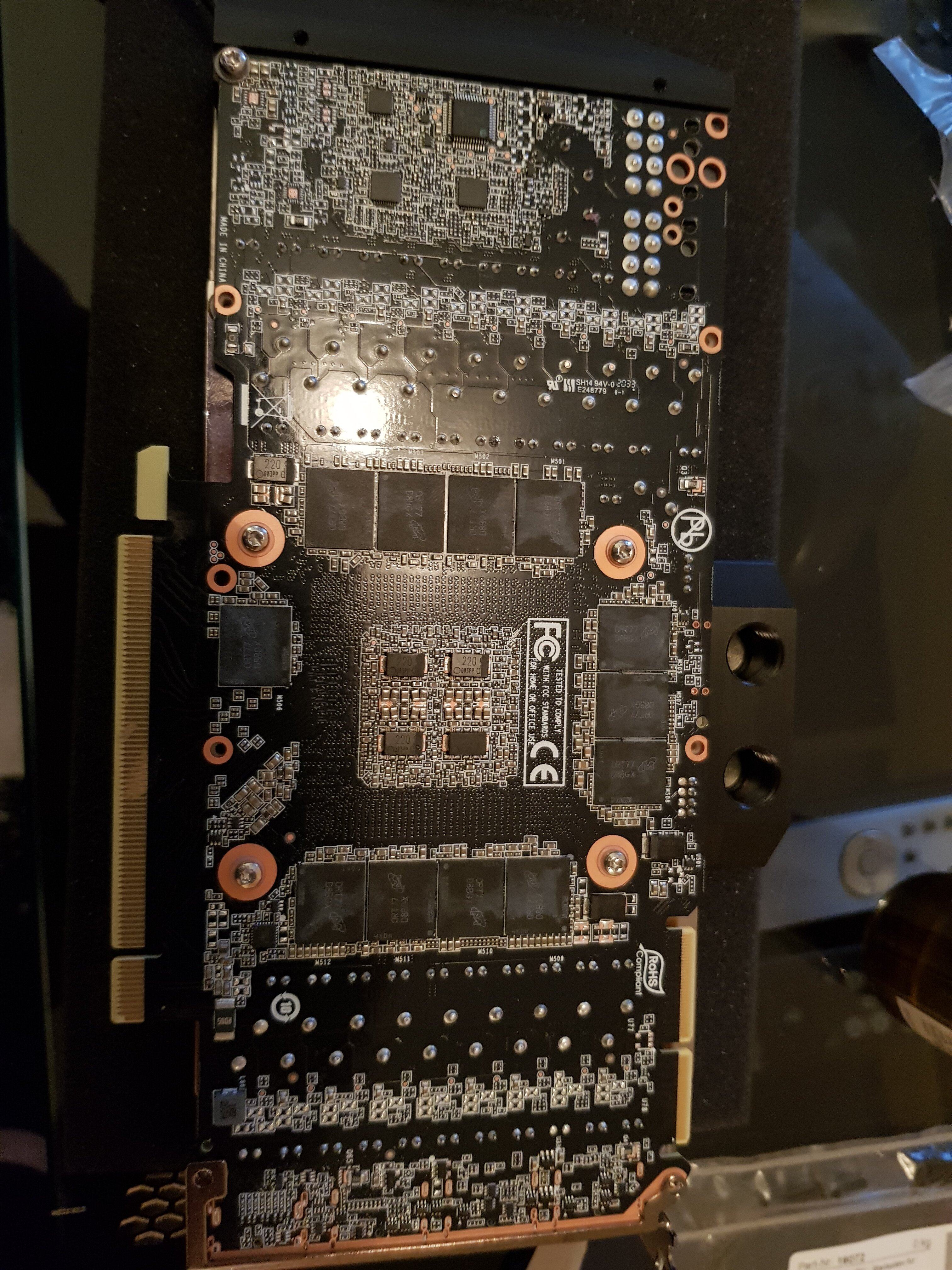

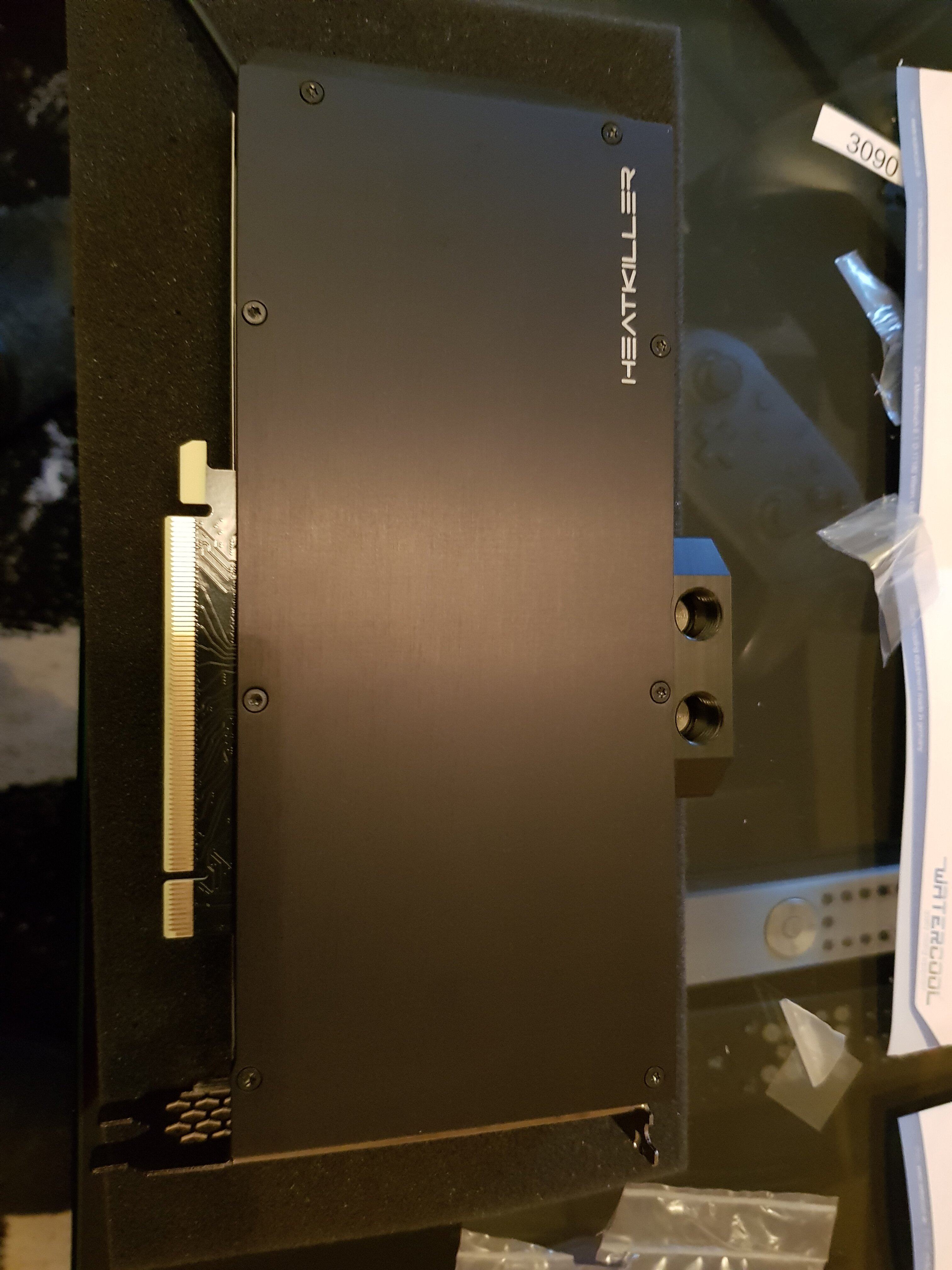

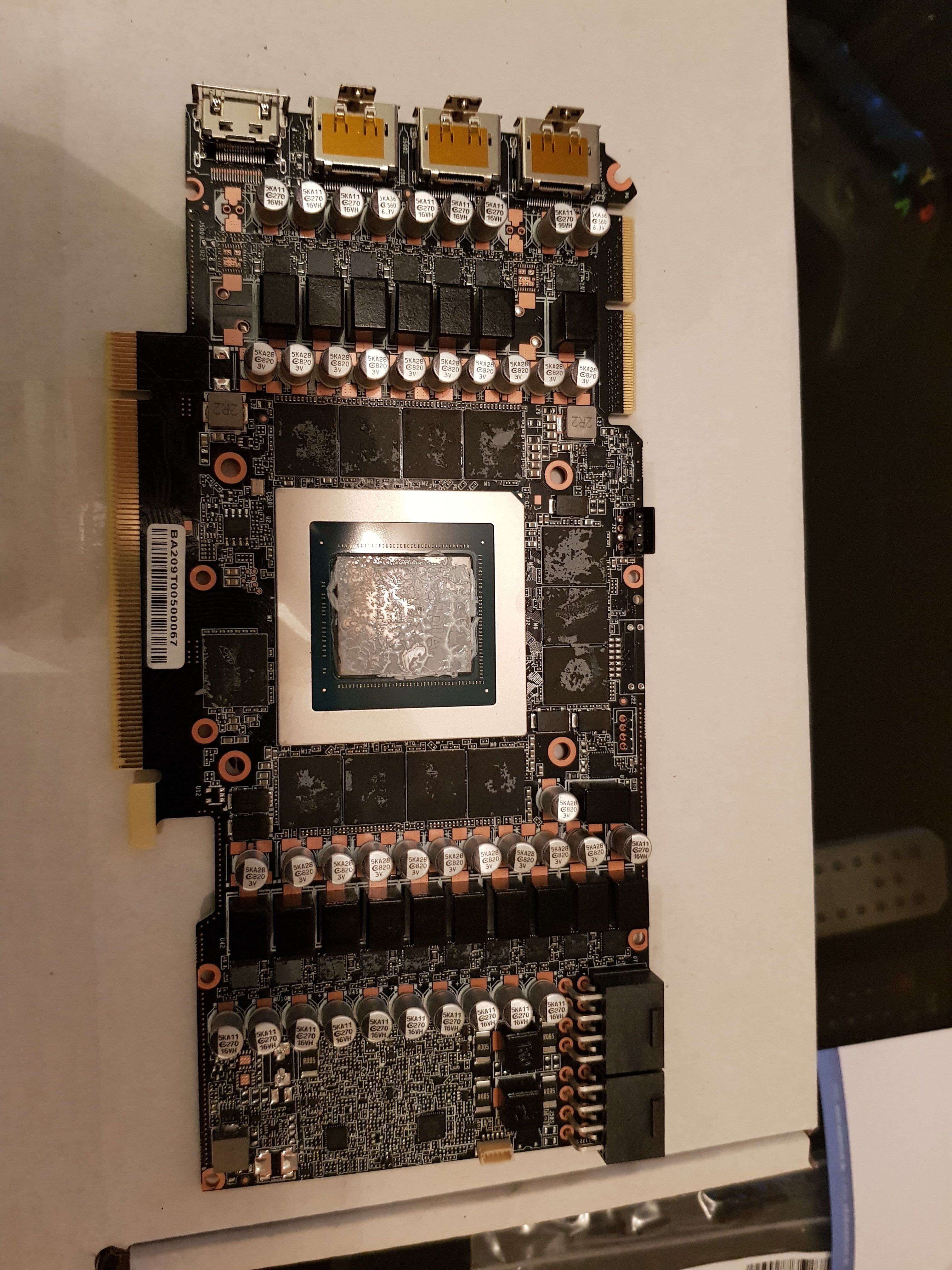

  • 20201224_083649.jpg
    1,4 MB · Aufrufe: 247
  • 20201224_092224.jpg
    1,7 MB · Aufrufe: 239
  • 20201224_093526.jpg
    1.011,7 KB · Aufrufe: 246
  • 20201224_093538.jpg
    988,4 KB · Aufrufe: 295
  • 20201224_100408.jpg
    1,6 MB · Aufrufe: 297
  • 20201224_102520.jpg
    673,3 KB · Aufrufe: 279
  • RTX 3090.jpg
    RTX 3090.jpg
    407 KB · Aufrufe: 253
Zuletzt bearbeitet:

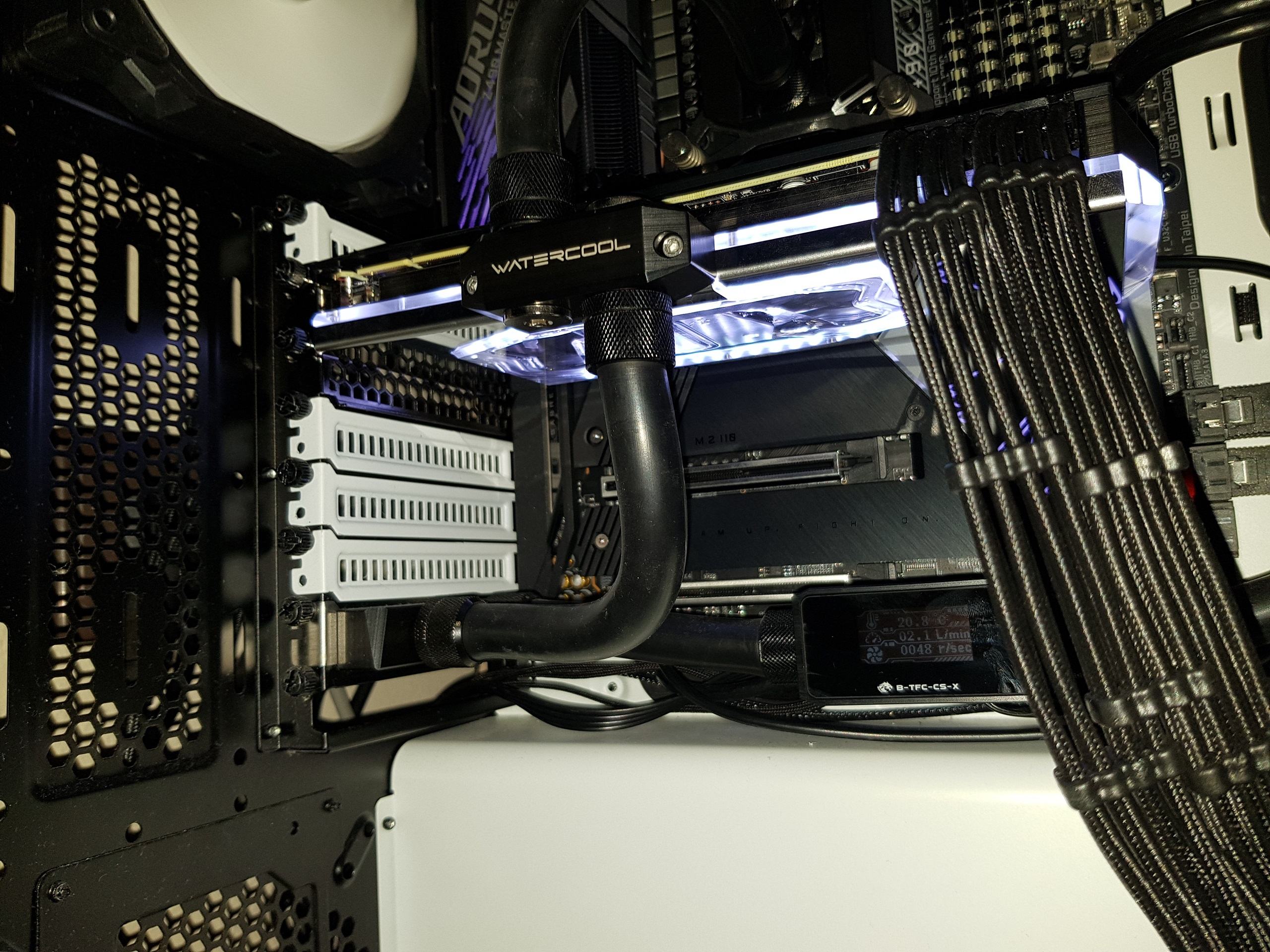

Du nutzt den rechten Anschluss bei der Grafikkarte als Eingang? Sollte der nicht links sein?

Man sieht, dass das Wasser vom CPU Kühler in die Graka geht also alles richtig :wink:

Ne geht da rechts unten wieder raus.

Erstmal CPU und dann zum Kühler.

OK alles klar, sehe jetzt dass der HK IV CPU Kühler quasi auf dem Kopf steht (im Vergleich wie es bei mir verbaut ist). Sorry :)

Nene ist eine Gainward Phoenix GS mit Referenz PCB ( nicht Founders Edition )

Ja genau die weichen grauen Pads.

Also meine könnte ich nicht mehr weiterverwenden.

Wenn ich die Karte irgendwann verkaufe und der Besitzer auf Luft zurück bauen möchte
muss er neue WLP Pads kaufen.

Wenn jetzt noch die Spannungsreich des Mainbaords gekühlt wäre, meha oldschool!

Da ist der Lochabstand leider zu lang für jeden Spawa-Kühler, und Anfitec scheint derzeit wohl bisschen zu viel zu tun zu haben. Eigentlich sollte es von denen ja einen Kühler fürs Board geben, aber irgendwie....

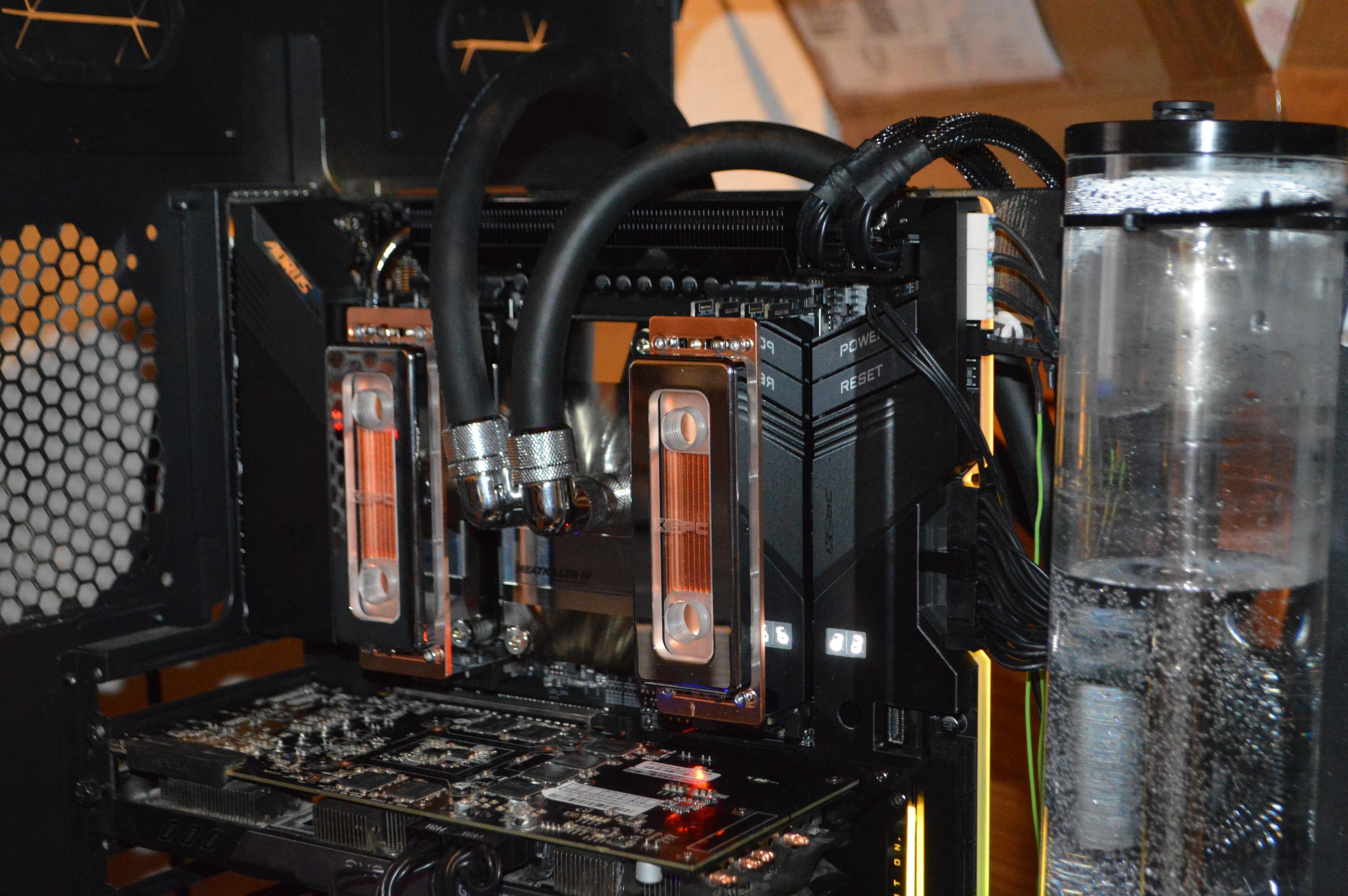

Ich finde jedenfalls die Optik mit dem großen TR-Heatkiller in der Mitte und wassergekühlten RAMs auf beiden Seiten total geil. Ich hab auch extra Dummy-Module gekauft (und zugeschnitten, weil sie zu groß waren :fresse2: ), um eine Vollbestückung zu simulieren, obwohl in Wahrheit nur 4 Module verbaut sind.
Dazu noch die olle GTX 760, weil ich keine Lust habe, für jedes Rumgefummel im Mainboard-Bereich 2 wassergekühlte Grafikkarten auszubauen. Und ein mit Kabelbinder gesicherter Aqualis. Testaufbau eben.

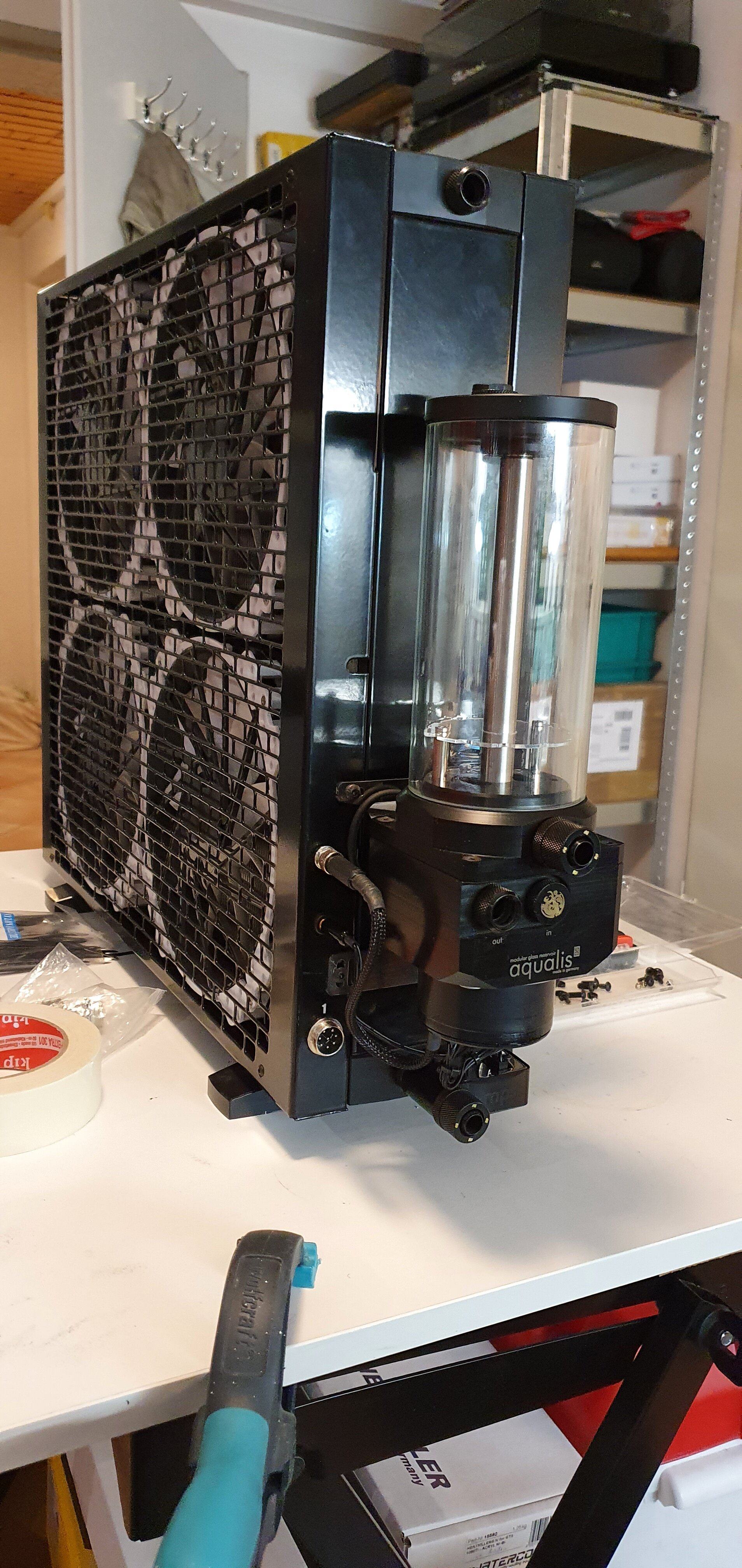

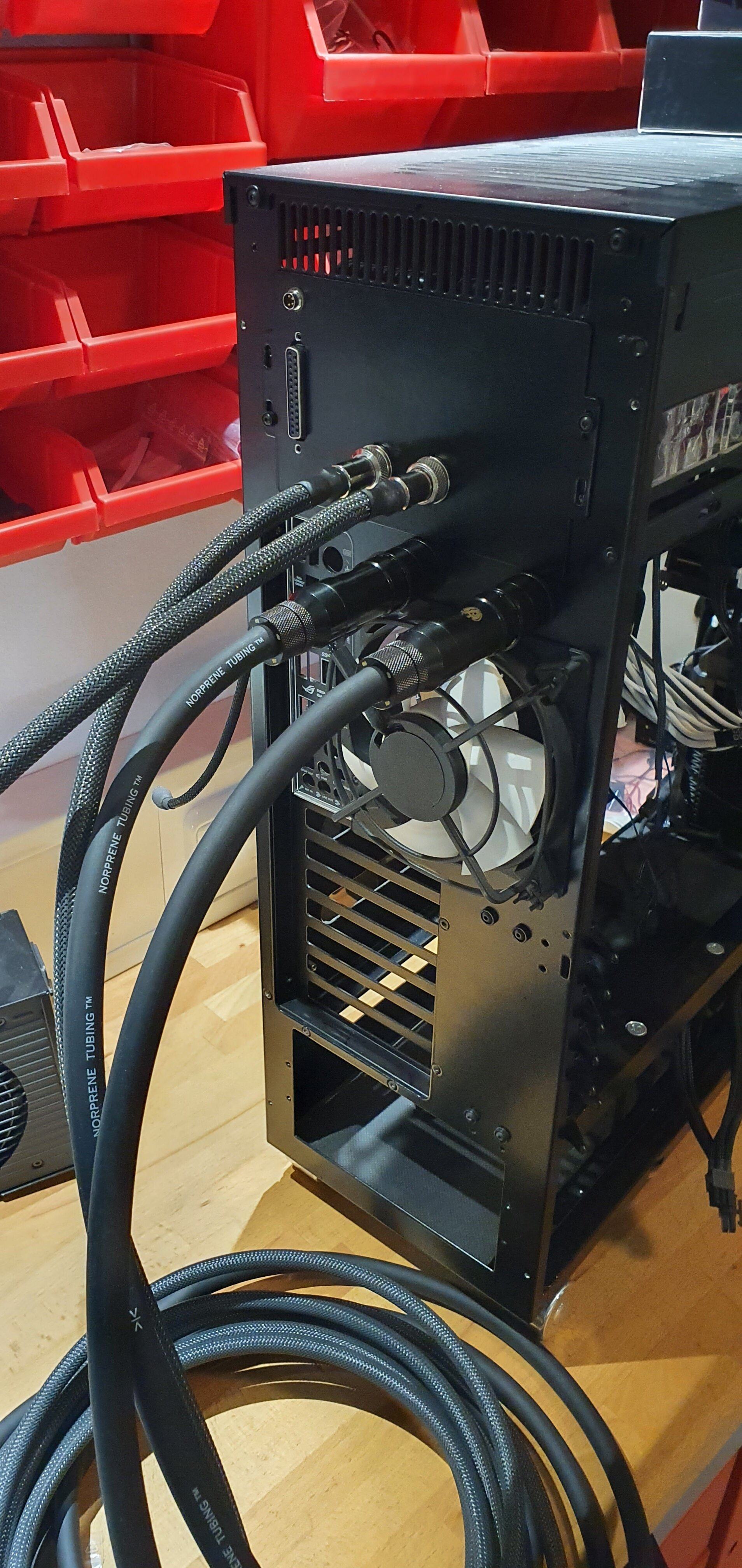

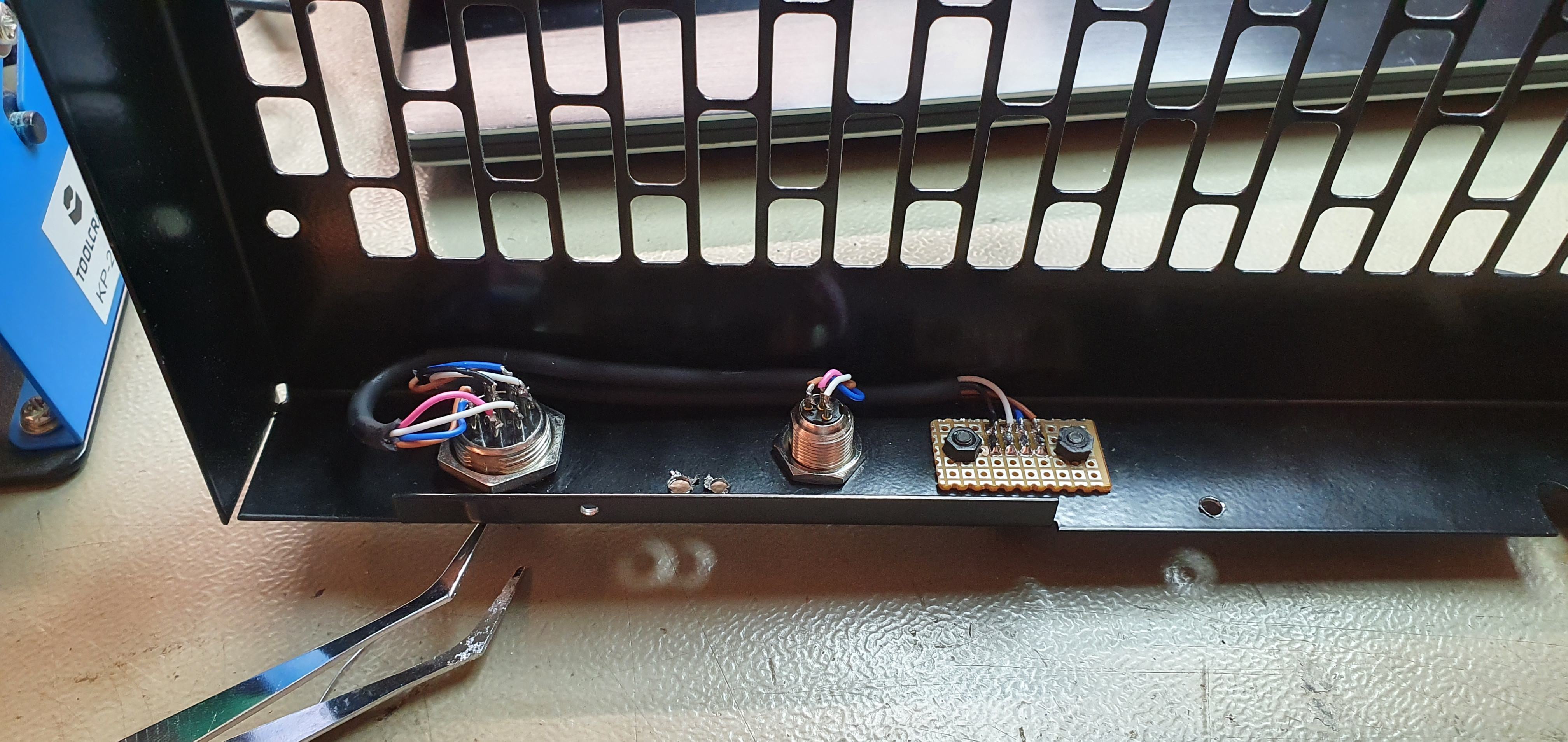

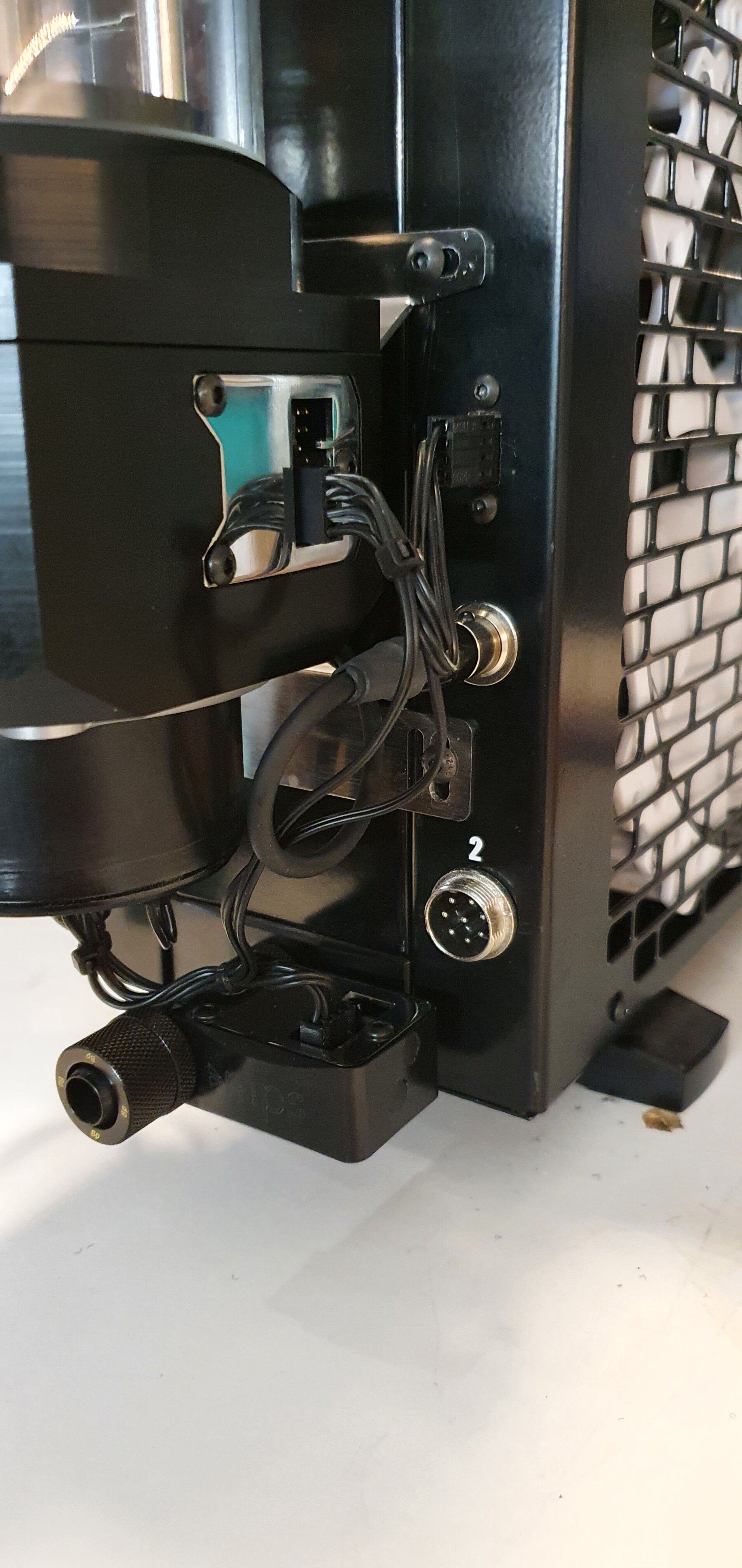

Auch mal wieder etwas basteln. Baue aus einem MoRa 420LT (der seit 4 Jahren bei mir nutzlos rumsteht) einen GraKa Kühler mit extra D5 und Aqualis. Für die elektrischen Verbindungen werden extra 2x 8 Pin Anschlüsse verwendet.


Anhänge

  • 20201223_140937.jpg
    924,7 KB · Aufrufe: 261
  • 20201223_002215.jpg
    1 MB · Aufrufe: 254
  • 20201223_002206.jpg
    711,7 KB · Aufrufe: 233
  • 20201222_235747.jpg
    799,3 KB · Aufrufe: 237

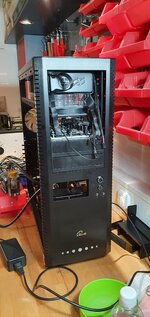

Danke. Das ist schon über 10 Jahre alt und ich liebe es wie am ersten Tag. Bekommt jetzt mal die 2 1080ti's mit leckeren Heatkillern. Liegt seit Jahren rum bei mir. Wegen Kindern und Arbeit nie dazu gekommen alles zusammen zu bauen. Was jetzt endlich mal passiert. :)


Anhänge

  • 20201224_125546.jpg
    912,7 KB · Aufrufe: 209
Tjo, wenn ich Zeit und Hardware über habe, kommt mal wieder ein "Provisorium" heraus und nichts für schwache Nerven. :d

Wie @Otto Riegel sich vielleicht ja noch erinnert, warte ich immer noch auf den Block für die 3090FE. Und die passt dummerweise selbst ohne Block mal definitiv nicht in das Dan A4 - weder von der Länge noch mit ihren 3 Slots. Aber ein gut sortierter Haushalt hat ja eh immer diese tollen 3M-Riser-Kabel "auf Reserve" im Schrank... oder Ihr etwa nicht? ;)

Wie dem auch sei, Faulheit ist ja sowieso die Mutter aller Übergangslösungen und insofern kommt dann zusammen, was zusammen kommen muss: An den PCIe-Slot vom Mainboard komme ich dank der Wakü aktuell nicht heran. Müsste also Wasser ablassen, den eh ziemlich fummeligen Kreislauf halb zerlegen, das mitgelieferte Riser vom A4 vorübergehend abzupfen und meines reinpröddeln und das Ganze dann später (wenn der Block denn irgendwann mal ankommt) wieder zurück bauen. Näääh. Viel zu aufwändig. Wenn der Dan in seinem A4 doch die guten 3M-Riser verbaut und ich hier auch so einen hab... kann man den doch auch einfach VERLÄNGERN! :d

Passt, sitzt, wackelt und hat Luft. PCIe4.0x16 Link steht. Herz, was willst Du mehr?

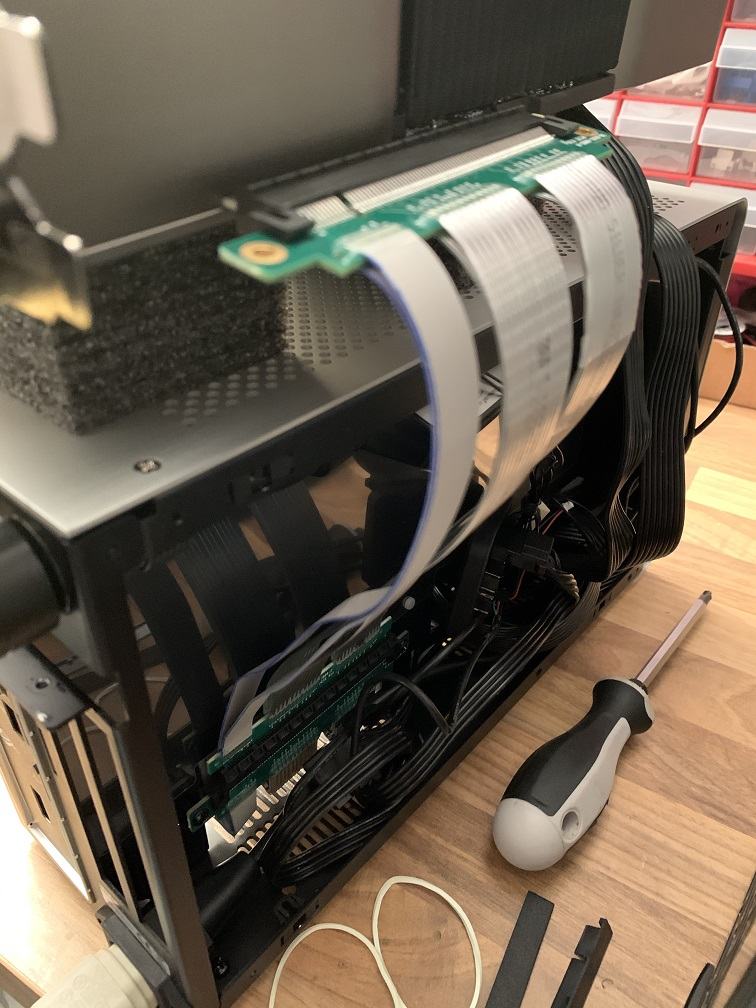

Anhang anzeigen 564065

Um's mit Herrn H zu formulieren: "ich liebe es, wenn ein Plan funktioniert!"

Na gut, die GPU-Befesti... äh... Halter... äh... Ablage ist vielleicht noch etwas suboptimal. Macht aber nix, läuft ja und dann kann man das Gebilde auch schonmal testweise an den späteren Bestimmungsort verpflanzen, nämlich hinter's Sideboard im Wohnzimmer: :d

Nicht die Bremer Stadtmusikanten sondern Turmbau zu Übergangslösung:

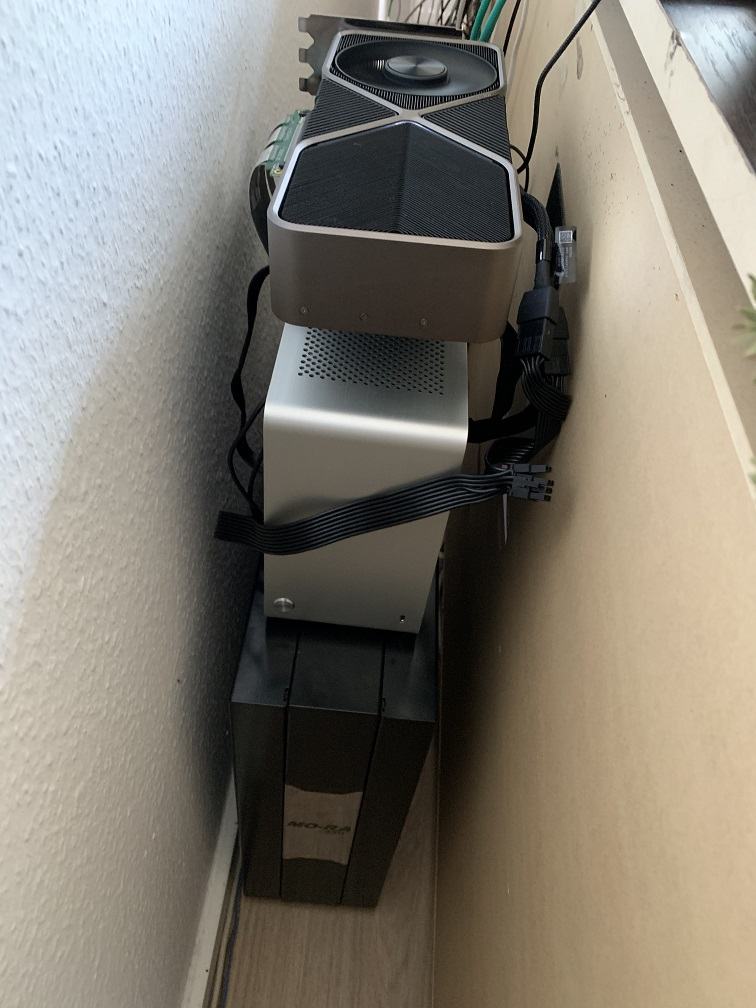

Anhang anzeigen 564066

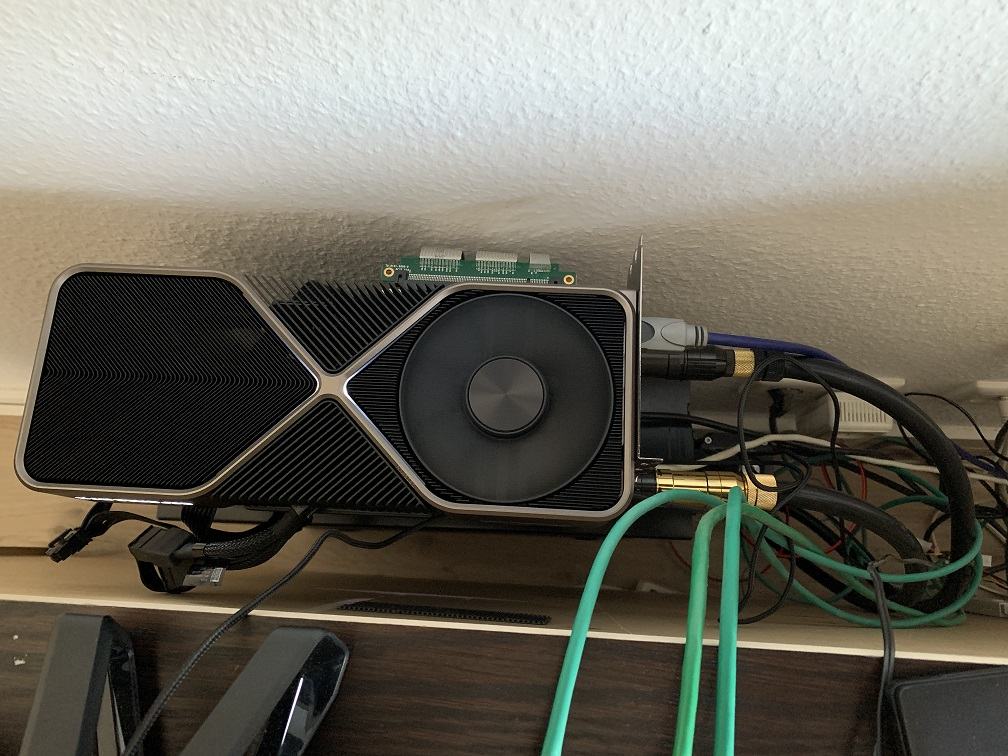

Anhang anzeigen 564068

Ziel erreicht. Das Ding ist nahezu lautlos. Beim Gaming hört man von der Couch nur das Spulenzirpen, wenn das Ding den 4K-TV befeuern muss. ;)

Natürlich soll das so nicht bleiben: Die Graka zieht in das Gehäuse ein, sobald der Block da ist und dann hoffentlich alles passt - wenn der Block aber nicht passt, besteht durchaus die Gefahr, dass das der Dauerzustand wird... :d

Einen Haken hat die Geschichte aber noch: das 800W-Netzteil von Silverstone scheint für die 3090FE zu schwach auf der Brust zu sein: die Kiste schmiert in Games ab mit einem "klack"-zack-Strom-aus. Komischerweise laufen Furmark+Prime oder auch 3Dmark Extreme / Firestrike problemlos durch. Ich habe das Powertarget jetzt erstmal per Afterburner auf 80% abgesenkt, damit lässt sich dann auch zocken. Zum Glück hat Silverstone offenbar auch schon an mich bzw. Meinesgleichen gedacht und vor Kurzem ein 1000W SFX-L Netzteil rausgebracht. Hoffentlich trudelt das auch bald bei mir ein, dann sollte ich die Bremsen wieder lösen können...
Hi Ich würde die Grafikkarte umdrehen Wärme steigt üblich nach oben :)

Geht nicht. PCIE Kabel zu kurz - ist so schon etwas straff.
