[Sammelthread] WaKü-Bastelfotos

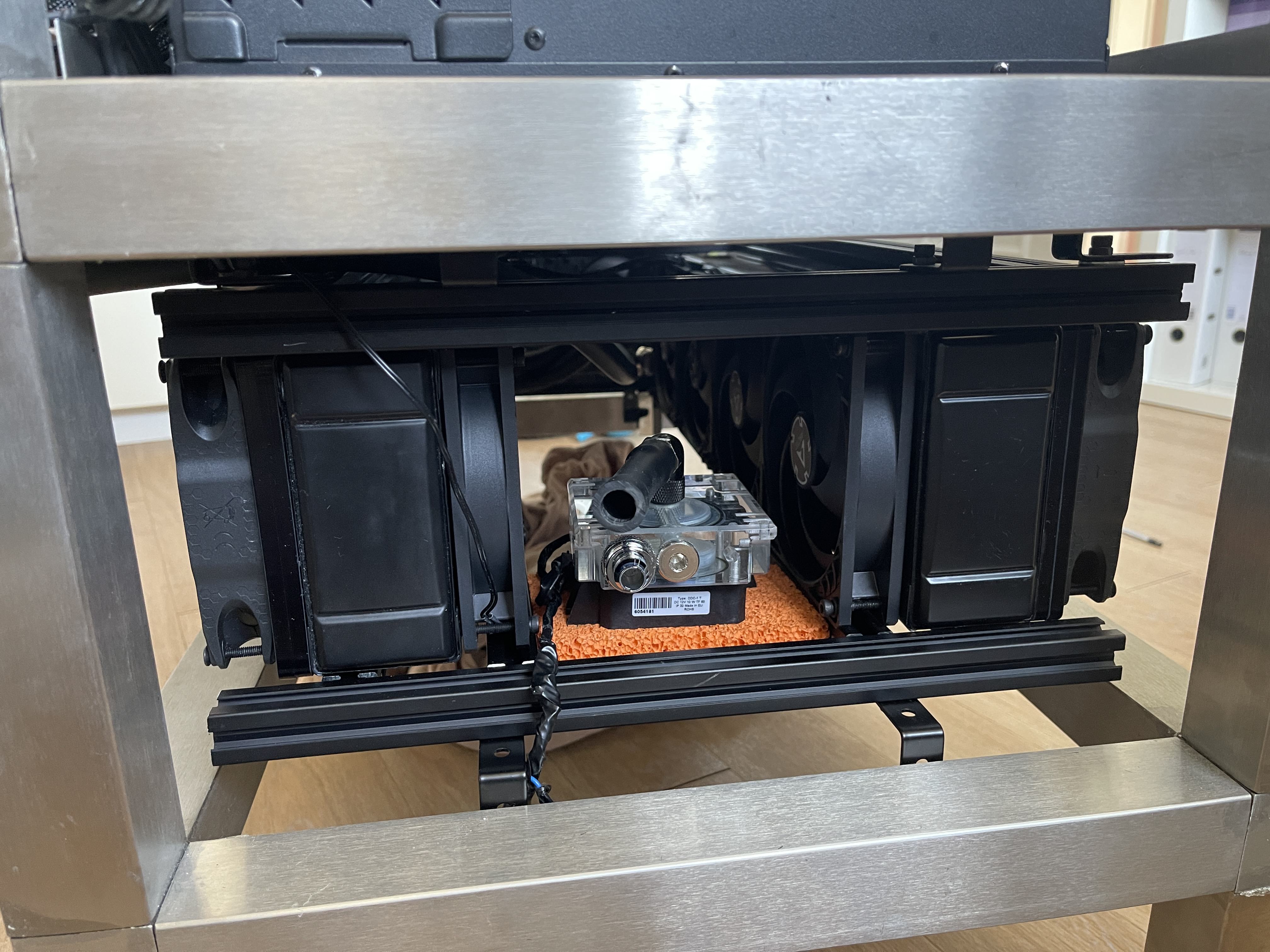

Ich baue heute die DDC in den Boden des Gehäuses, um in der hinteren Hauptkammer mehr Platz zu haben. Wollte ich schon immer machen, aber jetzt ist das Nervlevel 100 erreicht.


Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
😳😭 Den Acryldeckel hab ich aber schon länger als 15 Jahre und er funktioniert einfach. Keine Risse nix. Auch die DDC läuft seit dem so gut durch. Ansonsten hätte ich den Iceman aus dem Marktplatz geholt und eine 3.2 gekauft. Aber beide Sachen laufen einfach.

man sieht die Pumpe nicht. Das ist das Gehäuse von hinten. Seitlich schirmen die 560er ab.

Den Optimusblock für die 3090 FTW letztens hatte ich gebraucht von @UdoG gekauft. Zu der Zeit war eine andere Dichtung auf dem Weg zu ihm, die er mir dankenswerterweise dann noch auf seine Kosten nachgeschickt hat. (y)

Hier im Bild die originale mit den Stellen, bei denen die neue Dichtung dafür sogen soll, das sie nicht entstehen:


Nachdem die Tests nun durch sind, kam der Block ab und ich habe die Dichtung montiert:
IMG_6900 mit Markierungen.jpg

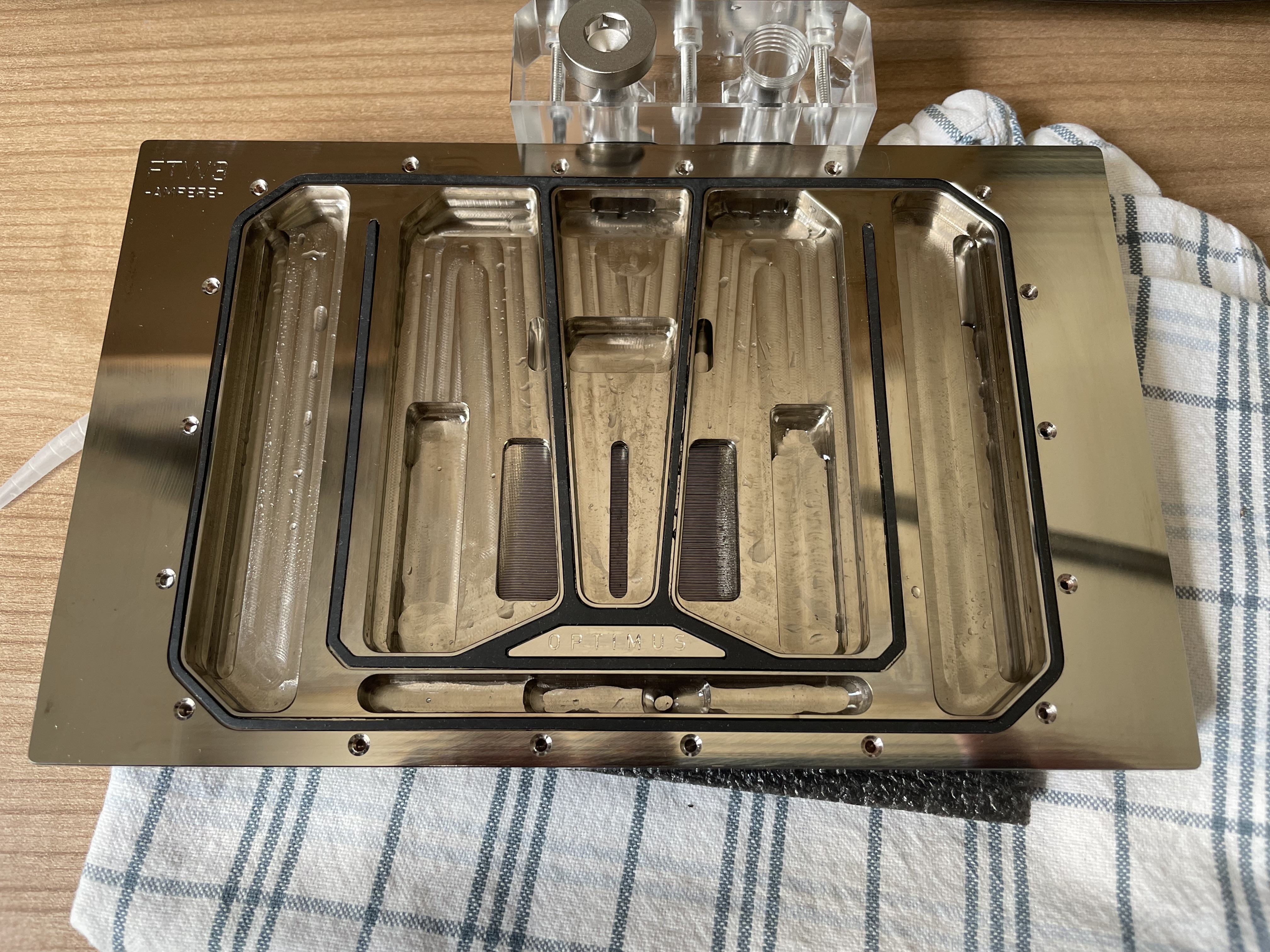

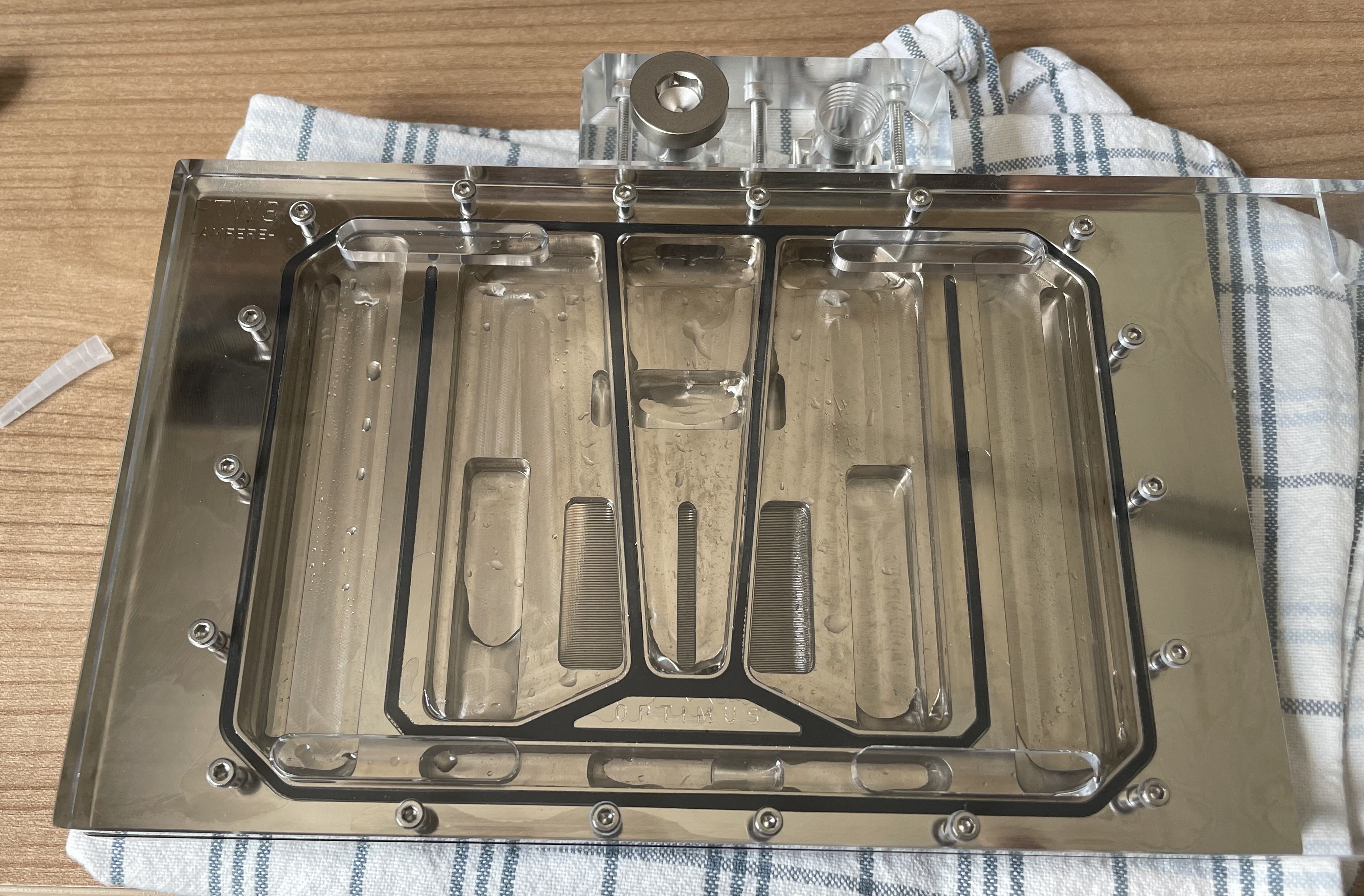

Und hier dann die neue Dichtung:

Es fällt auf, das sie etwas dünner ist. Gut, vielleicht ist sie auch höher, wodurch sie dann mehr gepresst wird und dadurch dann auch mehr Platz in der Breite benötigt.
Ich fand aber schon beim Einlegen, das sie recht ungleichmäßig breit ist bzw. Abschnitte vorhanden sind, die schon sehr dünn geraten sind.

Hier im montierten Zustand:

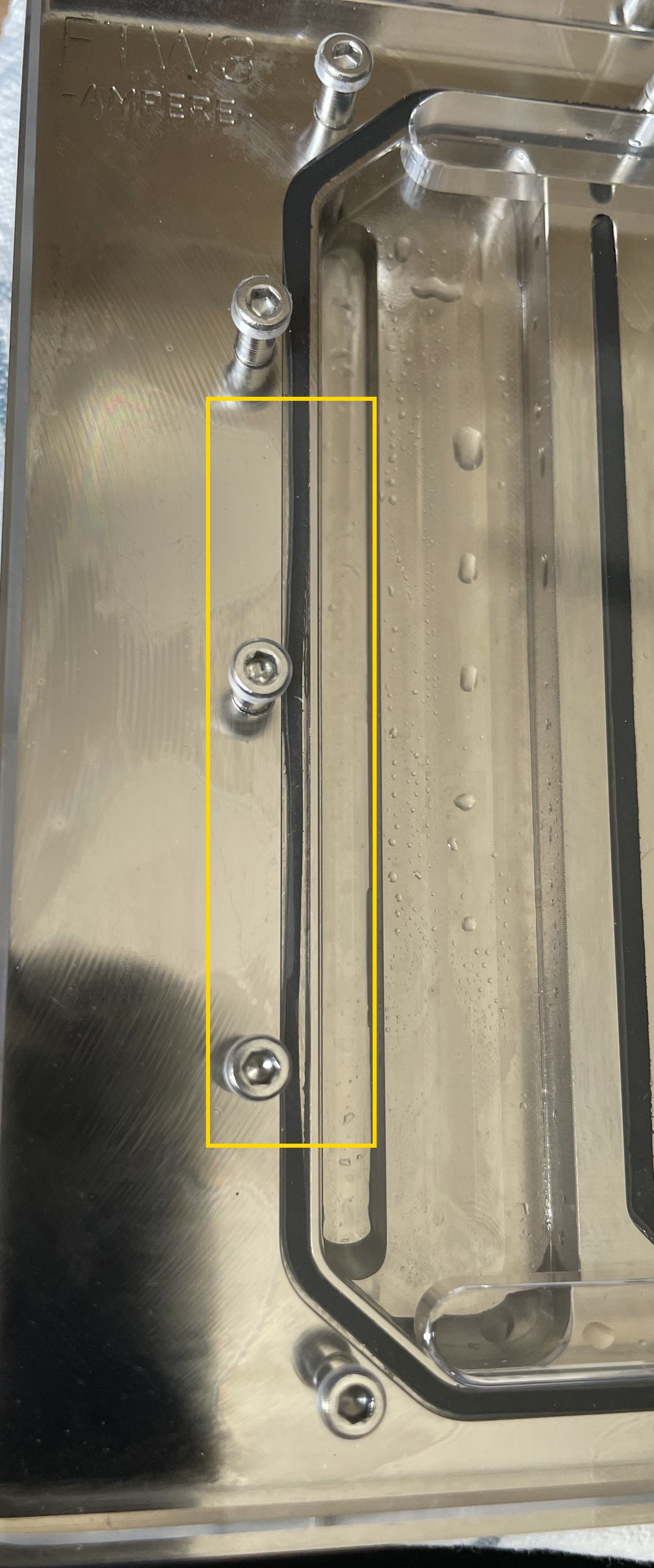

Ich hab die Dichtung dann auch wegen diesem Abschnitt nicht drin gelassen (statt sich zusammenzudrücken, scheint sie mir in dem Bereich, wo sie am schmälsten ist,
auch leicht gekippt):

Mir ist dann aber noch aufgefallen, das sich das Cover beim Anziehen der Schrauben nicht gleichmäßig an die Bodenplatte angepresst wird.
Es wird dann nur im Bereich der Schrauben angedrückt, was sich auch sichtbar abzeichnet.
Ich habe dann die Schrauben nur so fest angezogen, so das sich die Anlage nicht abgezeichnet hat.

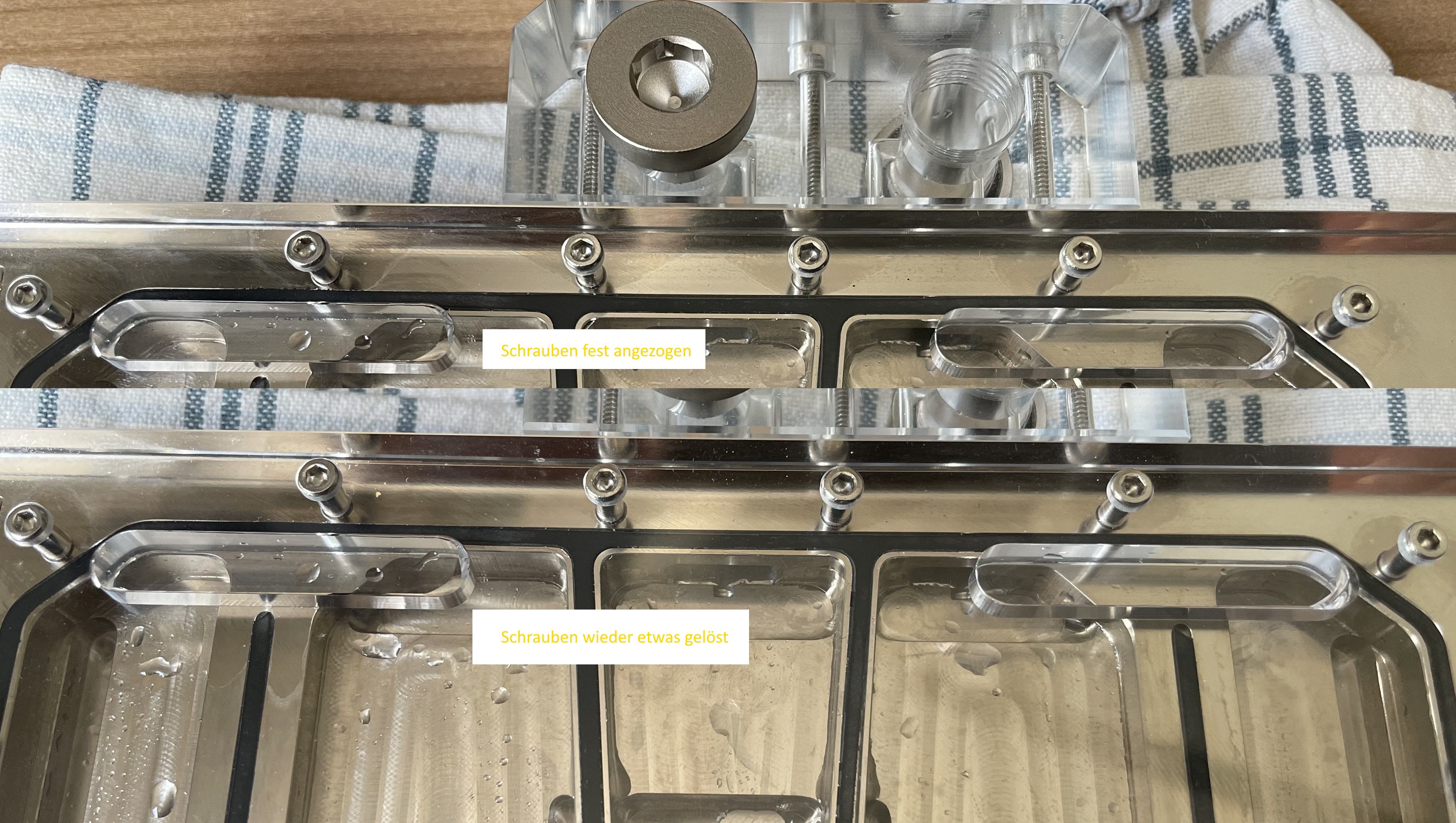

Hier im Vergleich:

Wenn man sich dann nochmal die "Schwitzstellen" anschaut, dann sind die nicht im Bereich der Schrauben, sondern immer in den Zwischenräumen:
IMG_6900 mit Markierungen.jpg

Am unteren Rand ist es auch so.
Rechts außen wieder weniger.

Gut, das mit dem Schwitzen wäre mir selbst vielleicht gar nicht unbedingt aufgefallen. Udo hatte es erwähnt.

Wäre die Tauschdichtung gleichmäßiger ausgestanzt gewesen, hätte ich sie auch verwendet.

Mit der Vorhandenen muss man dann wohl entweder damit leben, dass man die Abdrücke um die Schrauben vom Anziehen her sieht oder dann nach einer Weile Betrieb durch das Kühlmittel, was es durch Kapillarwirkung reinzieht.
Gut, dank fehlendem RGB vermutlich auch wieder zu verschmerzen.


Anhänge

  • IMG_6910.JPG
    1,5 MB · Aufrufe: 173

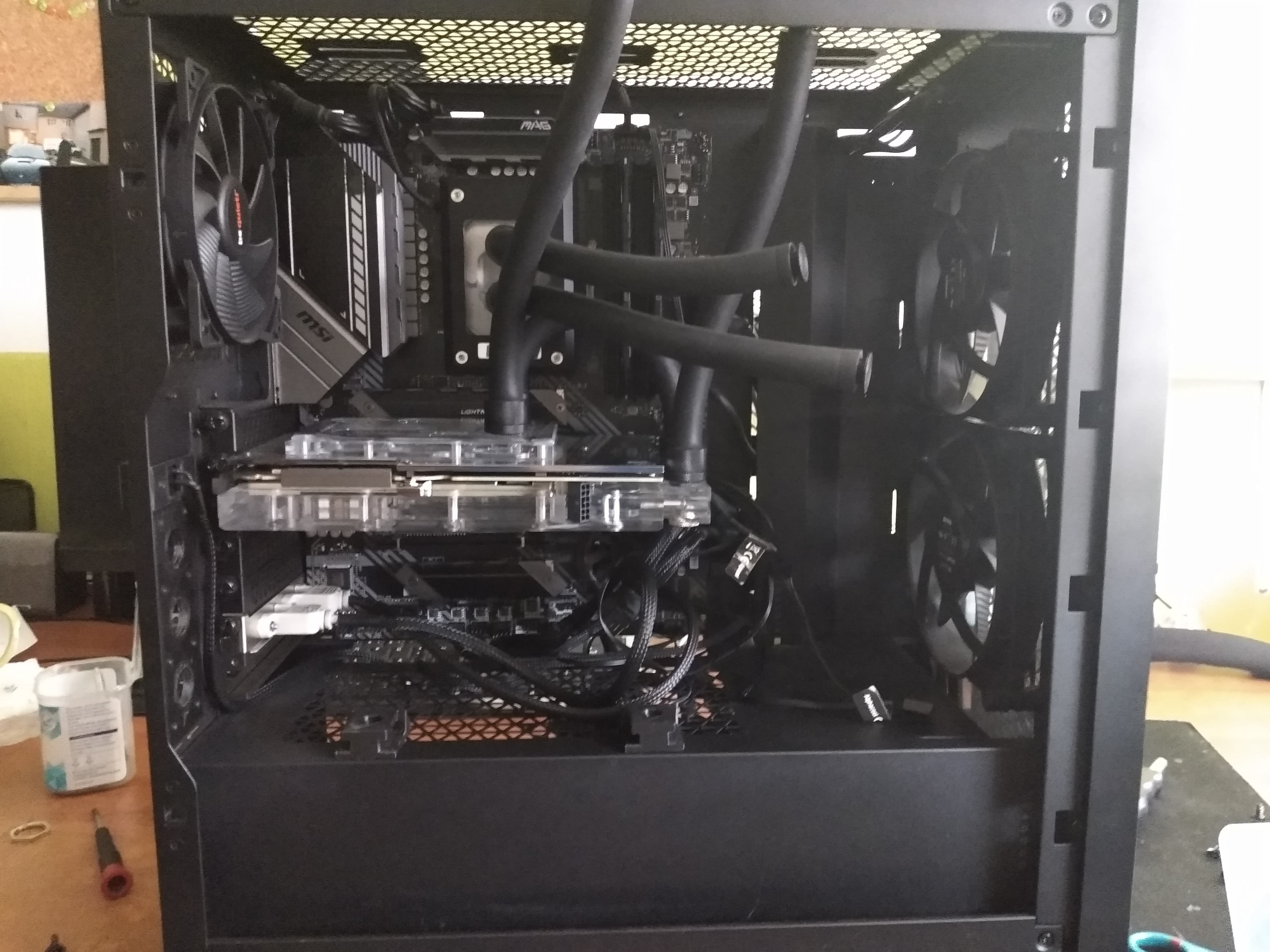

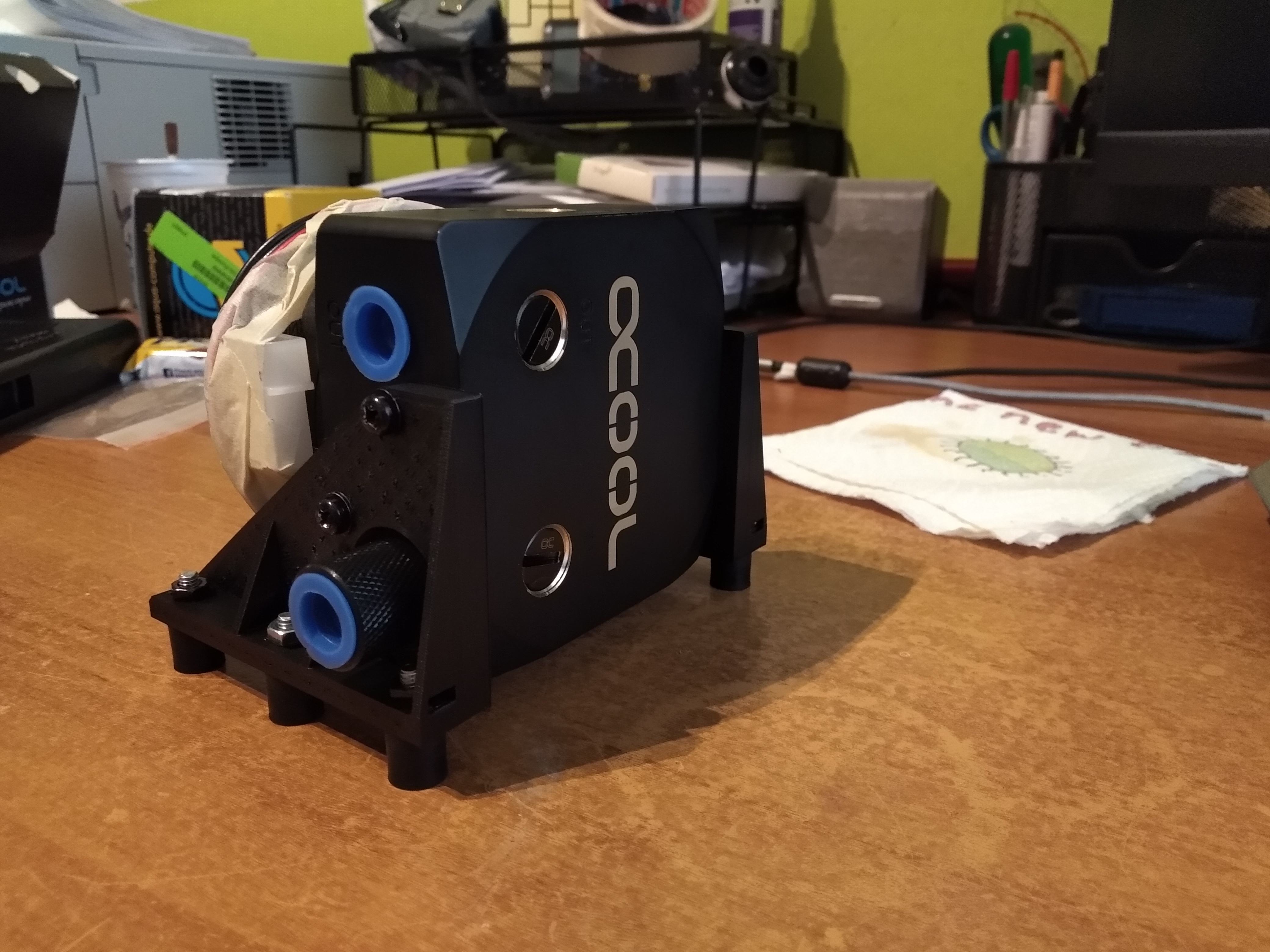

Heute geht's wieder weiter.


Anhänge

  • IMG_20220514_110513040.jpg
    1,5 MB · Aufrufe: 212
  • IMG_20220508_191303485.jpg
    936,8 KB · Aufrufe: 173
  • IMG_20220514_110738300.jpg
    1,6 MB · Aufrufe: 199
  • IMG_20220514_150320256.jpg
    983,8 KB · Aufrufe: 210
So.

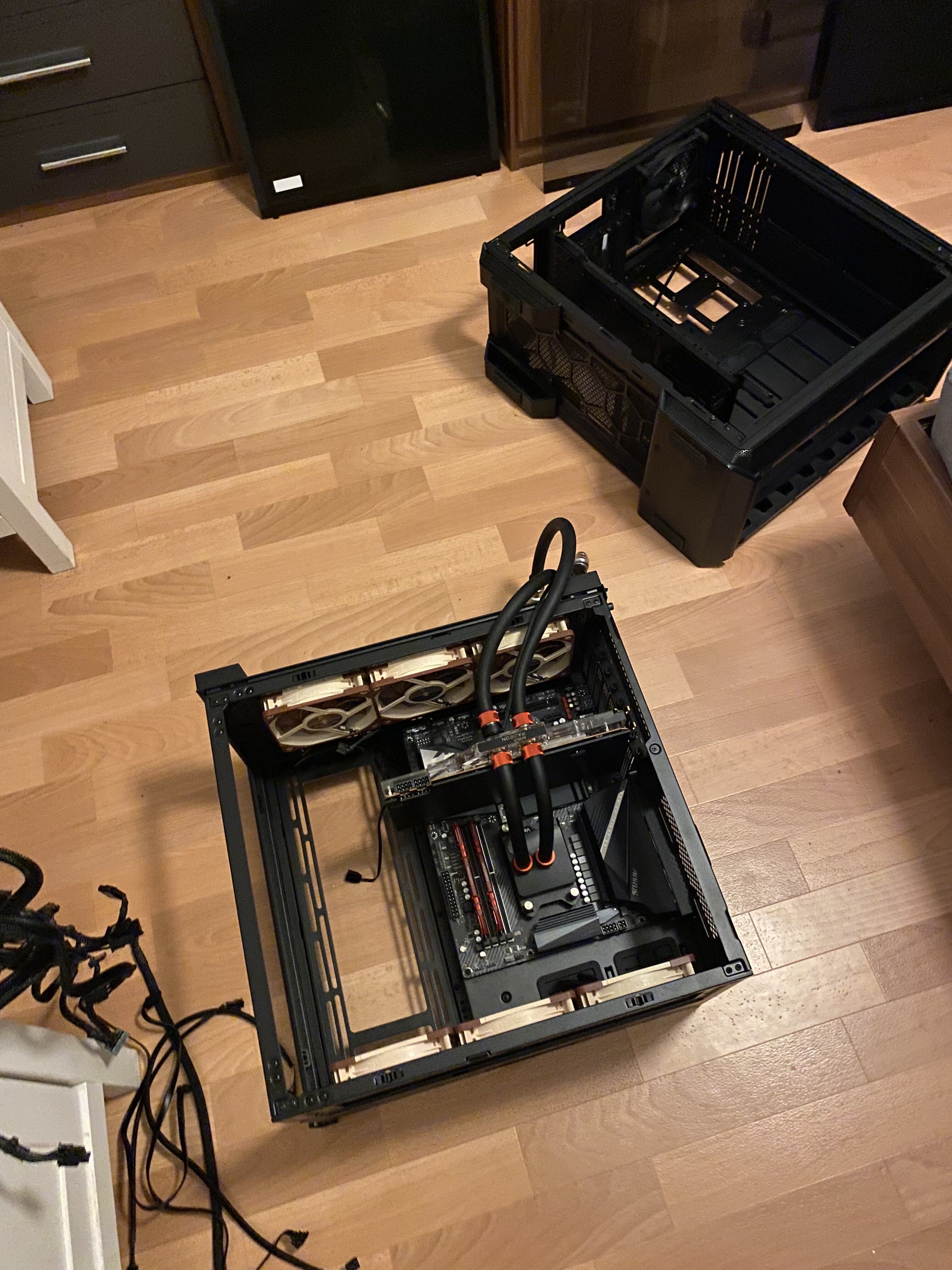

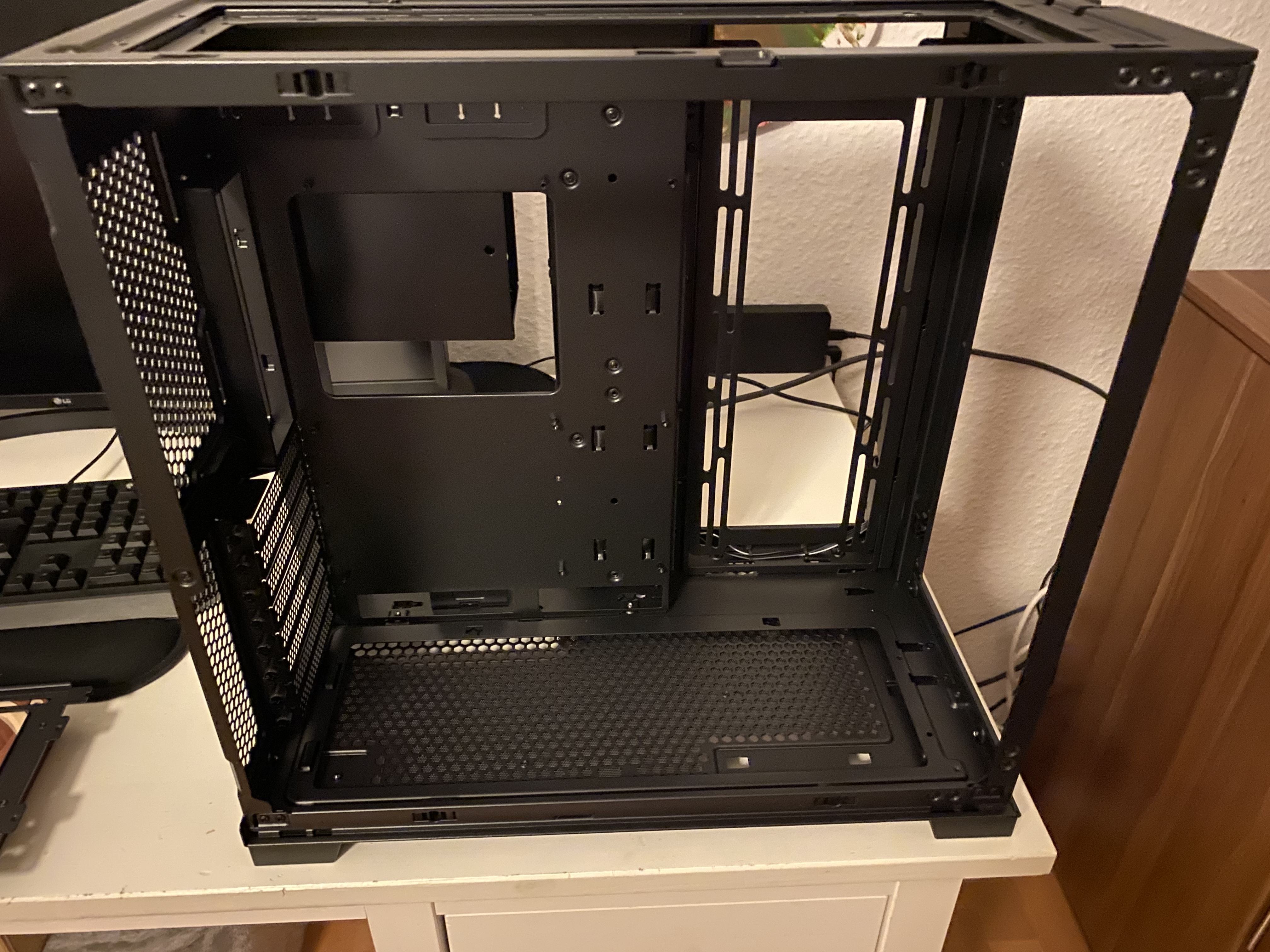

Eine eiterre Case.
Warten auf das Upright Mount Kit für das 011 Evo :d

Hat wer Bilder dazu?
Frage mich wieviel Platz HINTER der Karte bleibt ;)

66C48D1E-4BCF-43B7-84CB-D5E55B038B68.jpegB0540244-CB76-4662-82B9-496F531CA9F3.jpeg55BE7B1F-7CC0-4404-9220-D4512B5246ED.jpeg

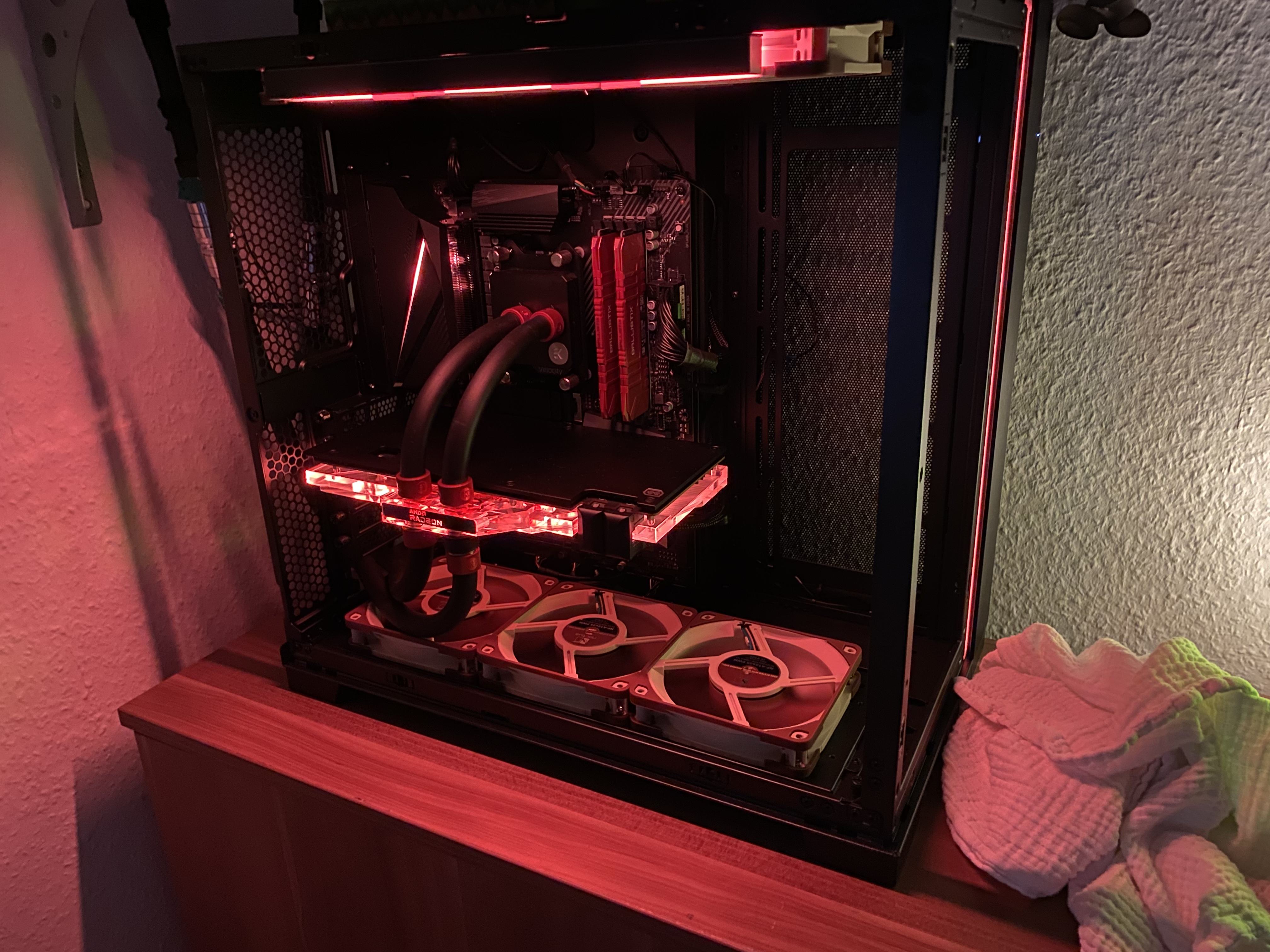

Jetzt fehlt nur das Mount.


Gut. Nach einem Rückfall gestern (und einem dabei gefundenen Problem) ist der Umbau heute fertig.
Ergebnis man wieder ernüchternd. 10l/h mehr. Aber wenn alle 3 auf 100 laufen, dann sprudeln 200l/h. Werde die Tage einem Microcontroller einen Trainer bauen um das System zu entlüften. Vielleicht ist da noch was.


Anhänge

  • IMG_20220514_200025160.jpg
    773,2 KB · Aufrufe: 253
  • IMG_20220515_101630078.jpg
    1,9 MB · Aufrufe: 195
  • IMG_20220515_104425442.jpg
    1,4 MB · Aufrufe: 217
  • IMG_20220515_183629793.jpg
    1,1 MB · Aufrufe: 220
Was hat denn da gelitten? Erkenne ich auf dem MIkroskop nicht wirklich.

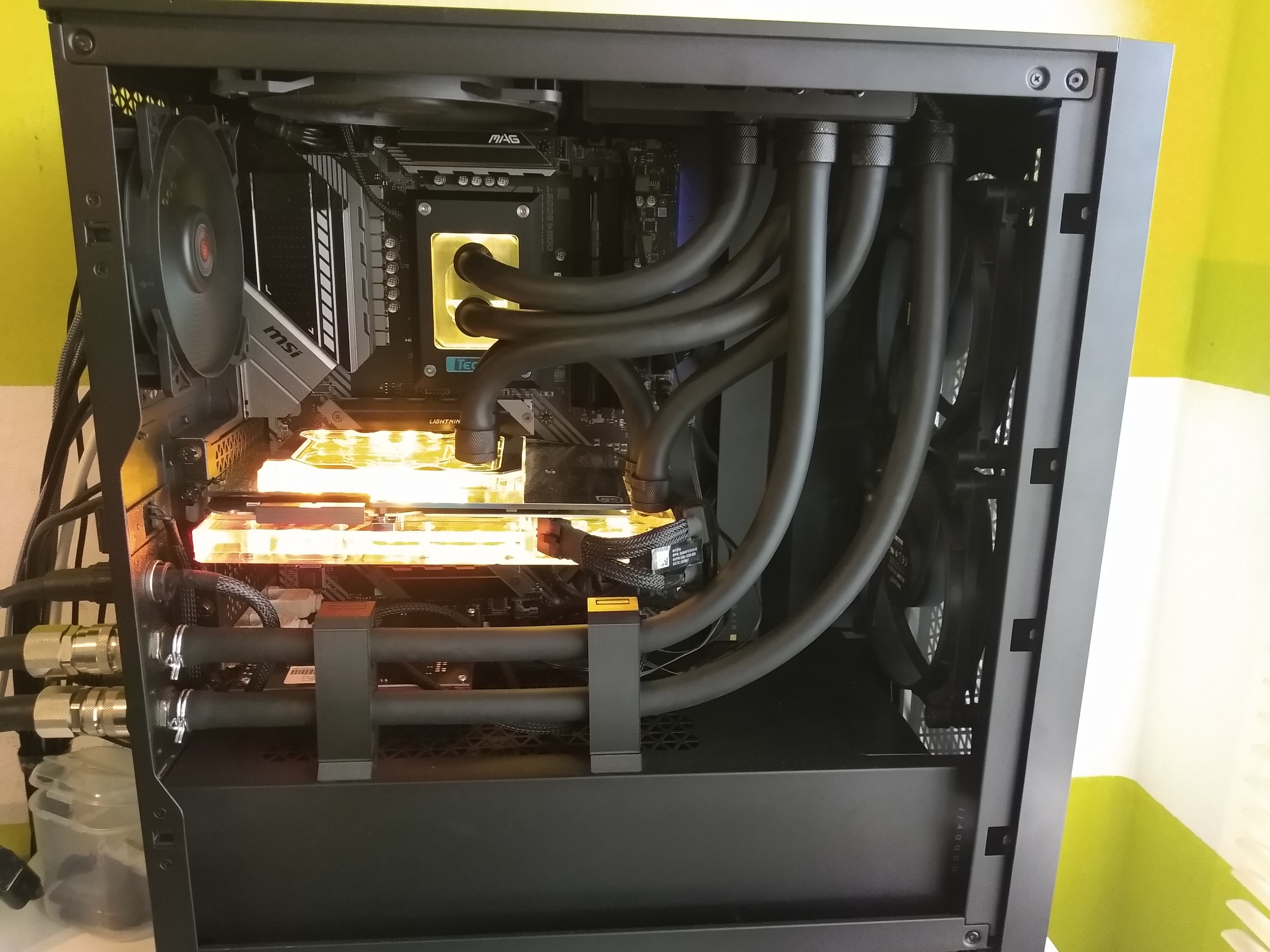

Aber das System mit den Schlauchhaltern sieht toll aus!:love: Nur die ganzen Schlauchverbindungen im Bereich Graka-Backplate-CPU-Topradi-Pumpe sehen bisschen nach Cthulhu aus, aber ist kein Stück schlimm.

Cthulhu war davor. Was da genau kaputt war kann ich gar nicht sagen. Die Leitungen sind super klein und irgendwann ging das in ein Via. War aber irgendwo am Rand in Richtung Front Panel. Hatte ganz schön blöd geschaut, wenn das der Power Button wäre und ich es nicht bemerkt hätte. 🤣


Anhänge

  • IMG_20220422_134646157.jpg
    868,6 KB · Aufrufe: 210
Mich begeistern die Schlauchhalter auch jedes Mal auf's Neue :love:
Naja, und die Verschlaucherei ist auf jeden Fall schon etwas besser geworden 🙊

Zuletzt bearbeitet:
Mit ner Cleanen Distroplate in der Front statt den 2 Coolern welche die Schläuche verteilt wär das richtig krankes Build... das die alle obenrechts hinlaufen ists irgendwie noch nicht so 100% ^^ Aber geiles Build, die Schlauchhalter unten drucken bei mir quasi schon selber :P

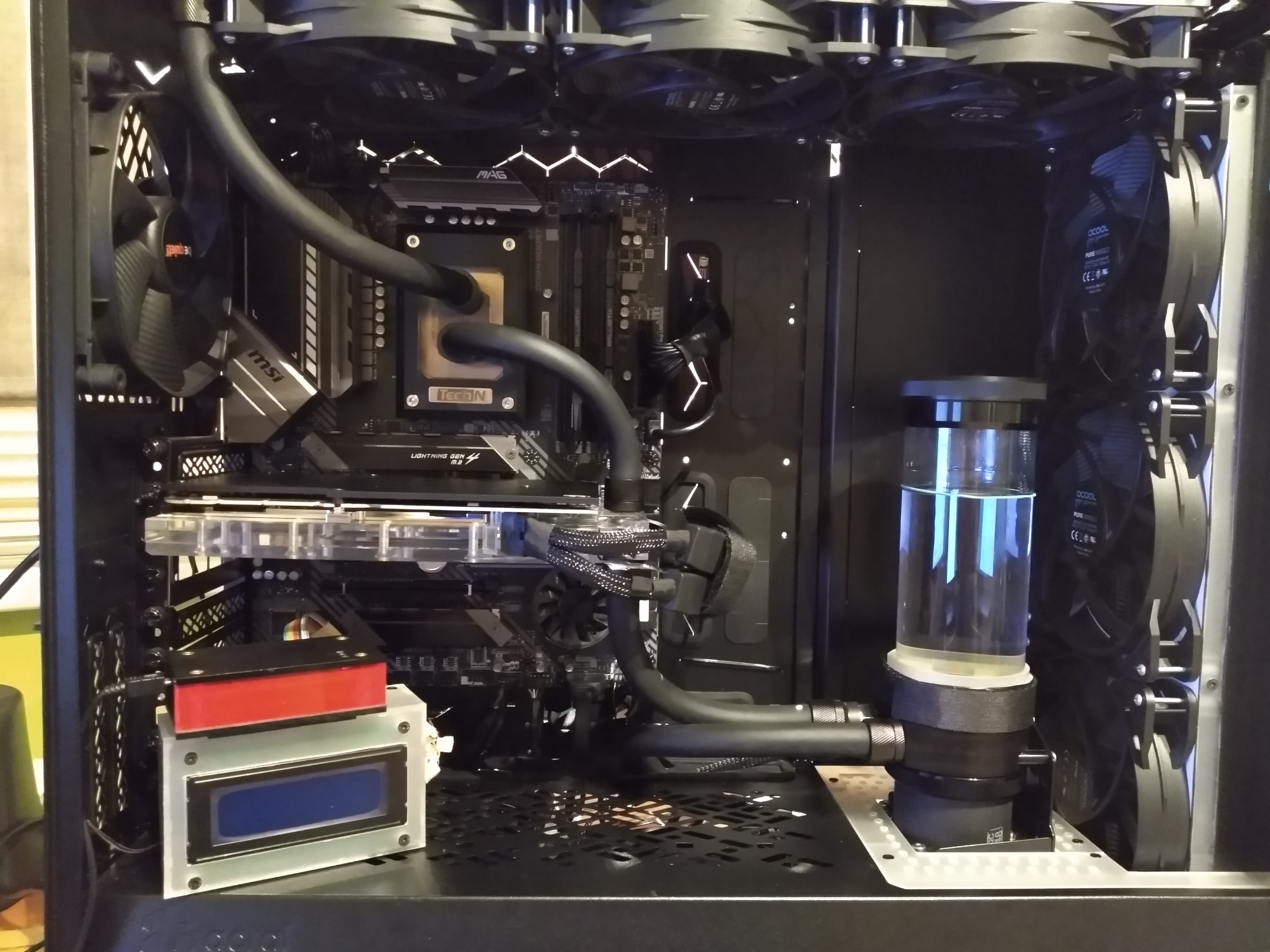

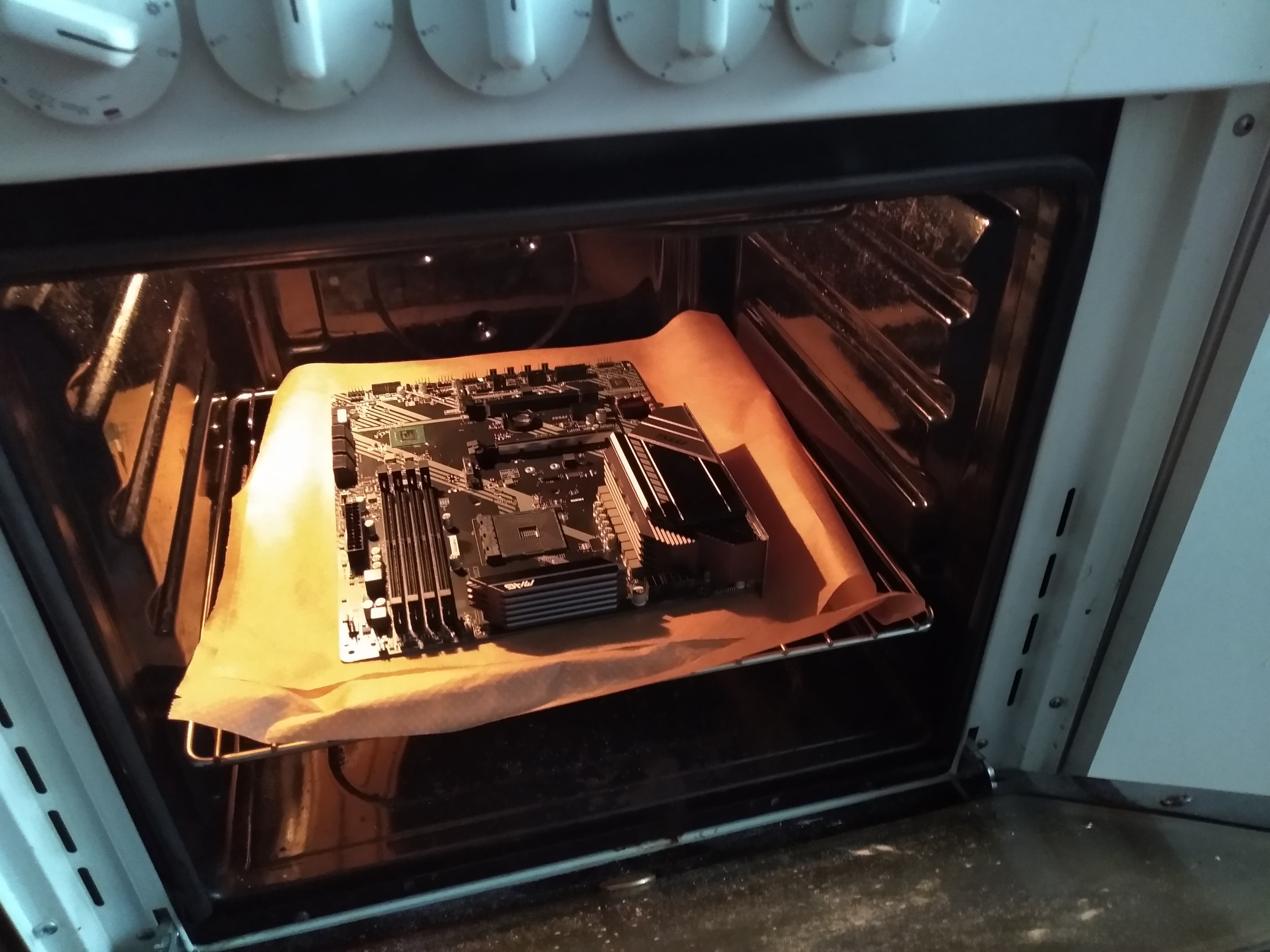

Beim aktuellen build geht es wieder um Funktion vor Form. Der erste build (steht bald zu Verkauf) war in dem Fall großartig. Mir war aber das Case einfach zu groß. Beim zweiten (vorheriger Beitrag) wollte ich es wartbar machen. Ging nicht auf. Entleerung war katastrophal. Daher war das MB im Ofen. Jetzt ist es wieder leicht eintleerbar aber die Optik leidet etwas. Bin aber für Vorschläge offen. Etwas Schlauch hab ich noch. Idealerweise aber ohne jegliche Winkel.


Anhänge

  • IMG_20210612_025907527.jpg
    694,5 KB · Aufrufe: 185
Mit ner Cleanen Distroplate in der Front statt den 2 Coolern welche die Schläuche verteilt wär das richtig krankes Build... das die alle obenrechts hinlaufen ists irgendwie noch nicht so 100% ^^

Ich finde grade den Verteiler geil. Distro hat inzwischen jede*r. Aber der Verteiler gibt dem ganzen so eine technische Optik. Hab direkt die Assoziation mit einem Motor.

@G3nna Was ist das für eine Abdeckung bei der Pumpe?

@G3nna Was ist das für eine Abdeckung bei der Pumpe?
Beim letzten Bild? Das ist einfach nur ein Stück Klettband mit dem ich den Ledstreifen fixiere der auf einem Stück zurechtgebogen milchigen Plexiglas aufliegt. Ich kann später Bilder von machen.

Wenn du das untere meinst, dass ist auch das milchige Plexiglas welches zurechtgeschnitten würde damit da keine
leere Mulde um die AGB/Pumpe besteht. Mittlerweile ist das was passgenaues aus dem 3D Drucker.

Wenn du das untere meinst, dass ist auch das milchige Plexiglas welches zurechtgeschnitten würde damit da keine
leere Mulde um die AGB/Pumpe besteht. Mittlerweile ist das was passgenaues aus dem 3D Drucker.

Das meinte ich.

Hmhm.
Joa. Könnte man machen.


Neeeee.

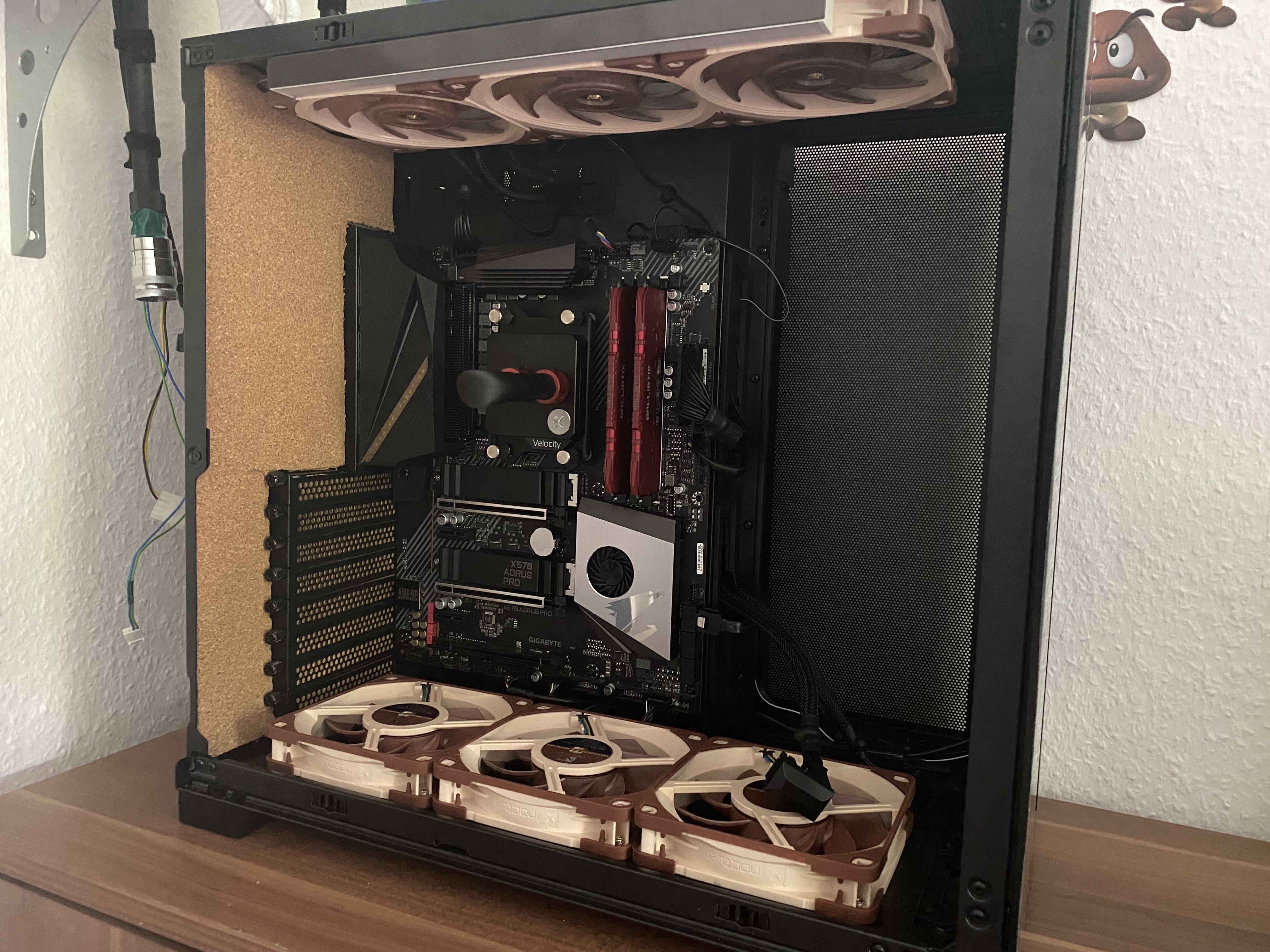

Also Kork dämmt super (excellente Zwischenlage in Longboards, die weniger vibrieren sollen;)), aber optisch....

wird vielleicht noch geschwärzt 🤔

Bin auch noch unsicher ob es insgesamt optisch bei der Richtung bleibt.
Aber probieren möcht es mal :)

Mal schauen wie es aussieht wenns fertig ist.

Entscheidung liegt auch teilweise daran, dass ich aktuell nur die Noctuas hier habe und noch keine Lust / keine Idee auf RGB lüfter :)

Genau wegen so einer Blende hatte ich Coldzero angeschrieben, für ein älteres O11 hat er die auch im Programm. Wäre dann schwarzes Acryl.
Ich schreib ihm heute Abend nochmal

@Techlogi sag Mal bescheid.

Für mein Schwarzes Dynamic hatte ich die auch ;)

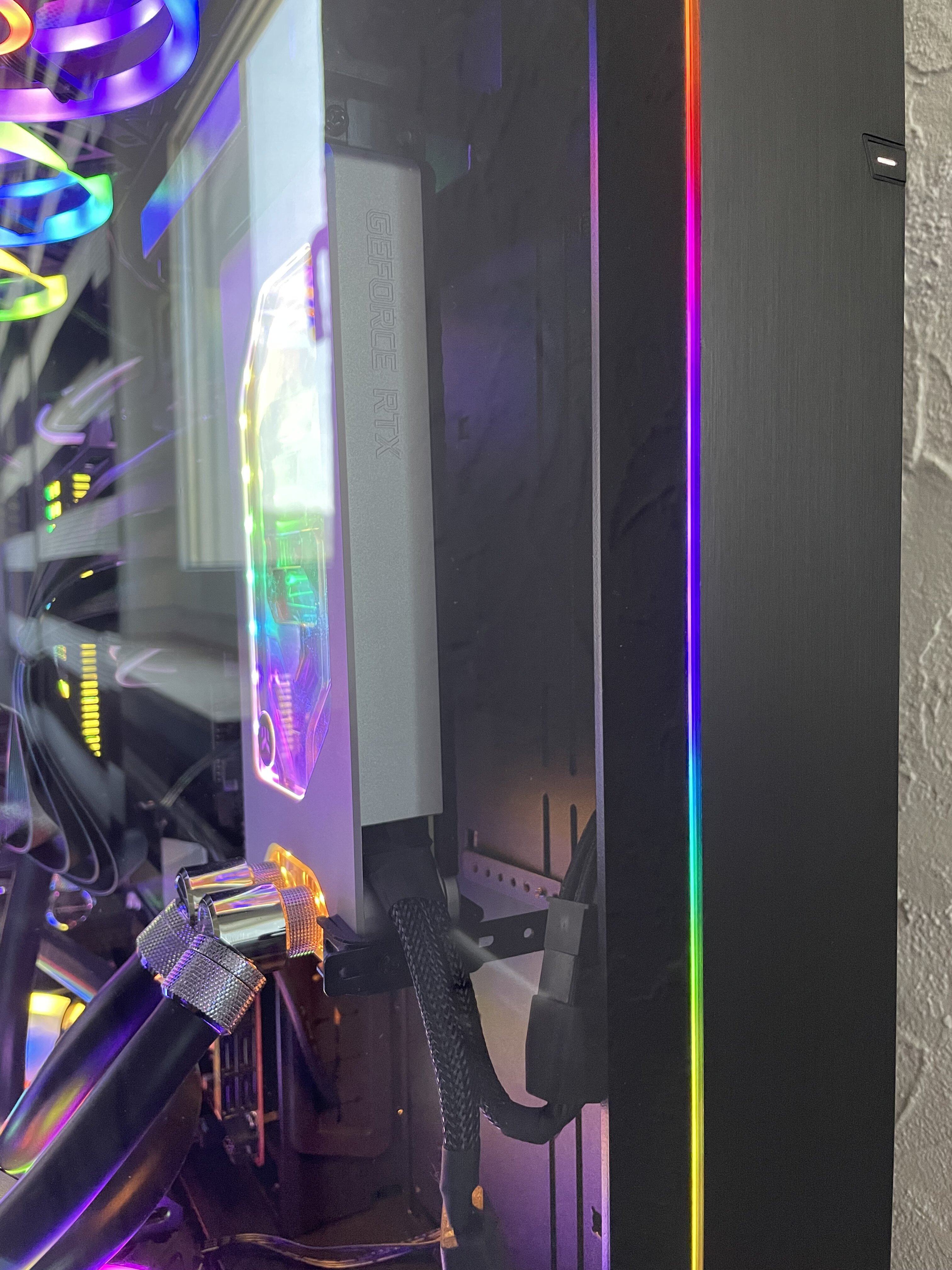

So ist besser.

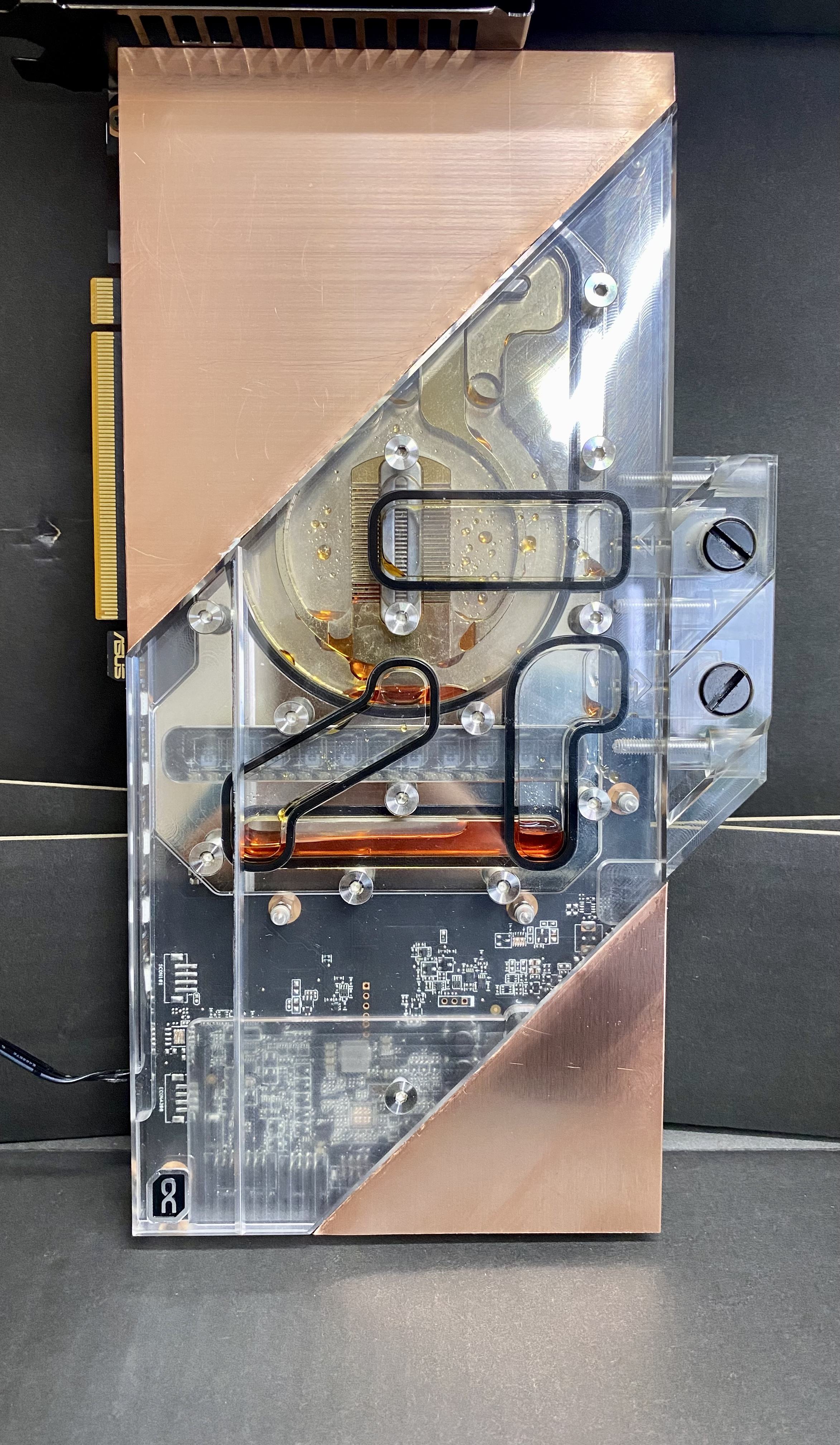

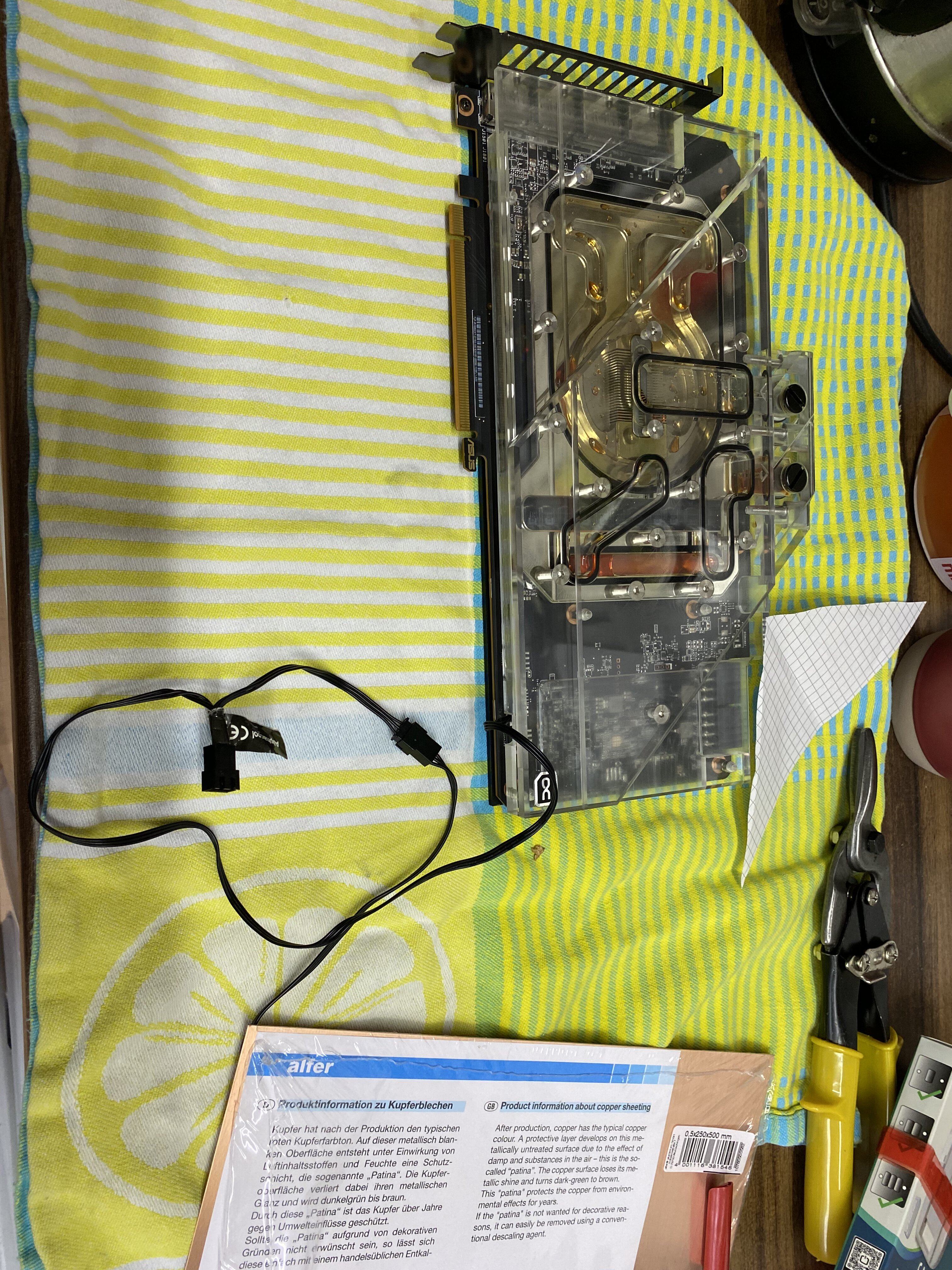

Und noch ein Opfer:

Details wie Kanten schick machen und polieren fehlen noch.



Anhänge

  • IMG_0962.jpg
    1,6 MB · Aufrufe: 242
  • IMG_0961.jpg
    1,4 MB · Aufrufe: 234
@1Larry
Habs grad eingebaut aber dank dir ;)
Fand ich okay.

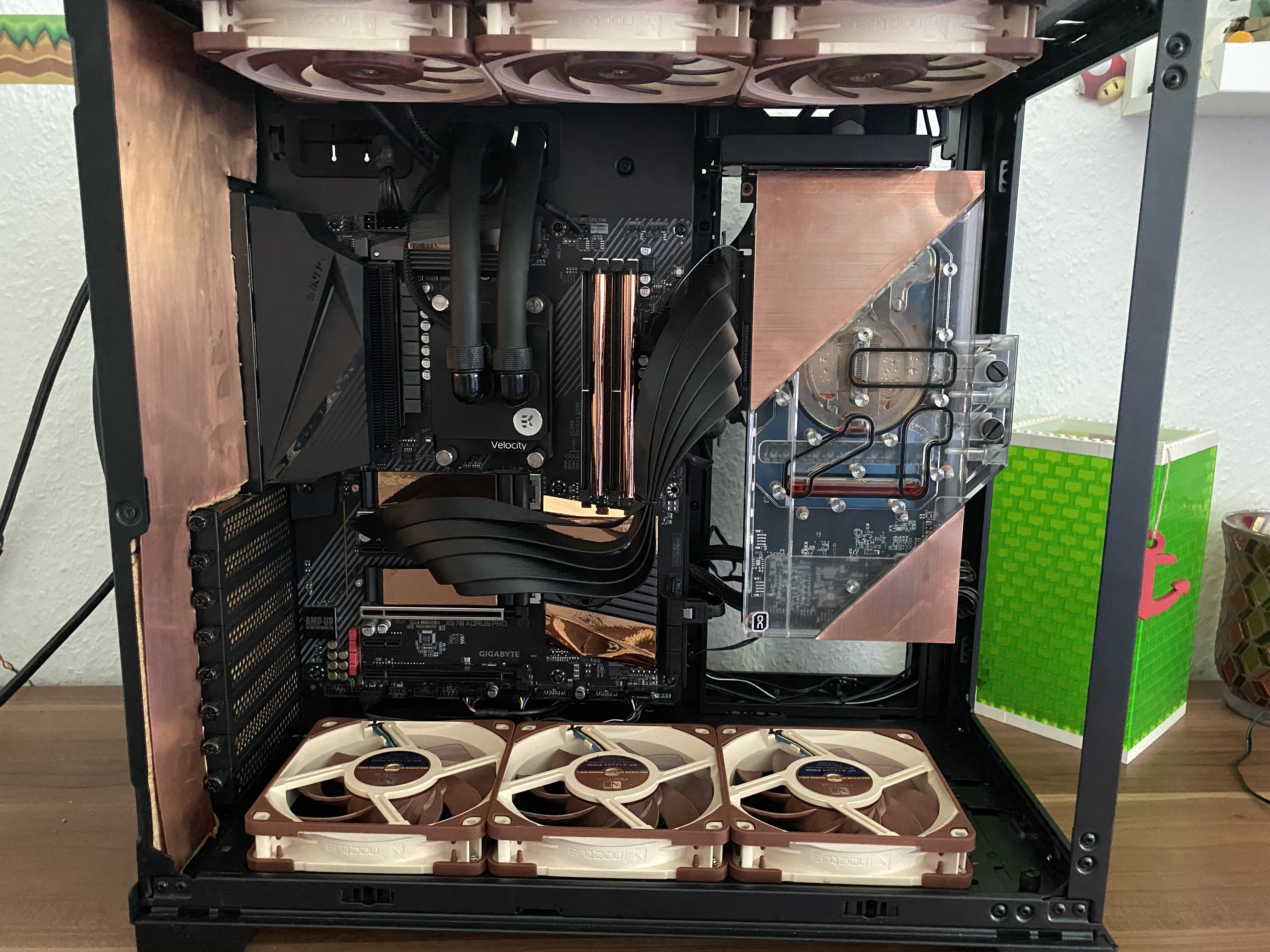

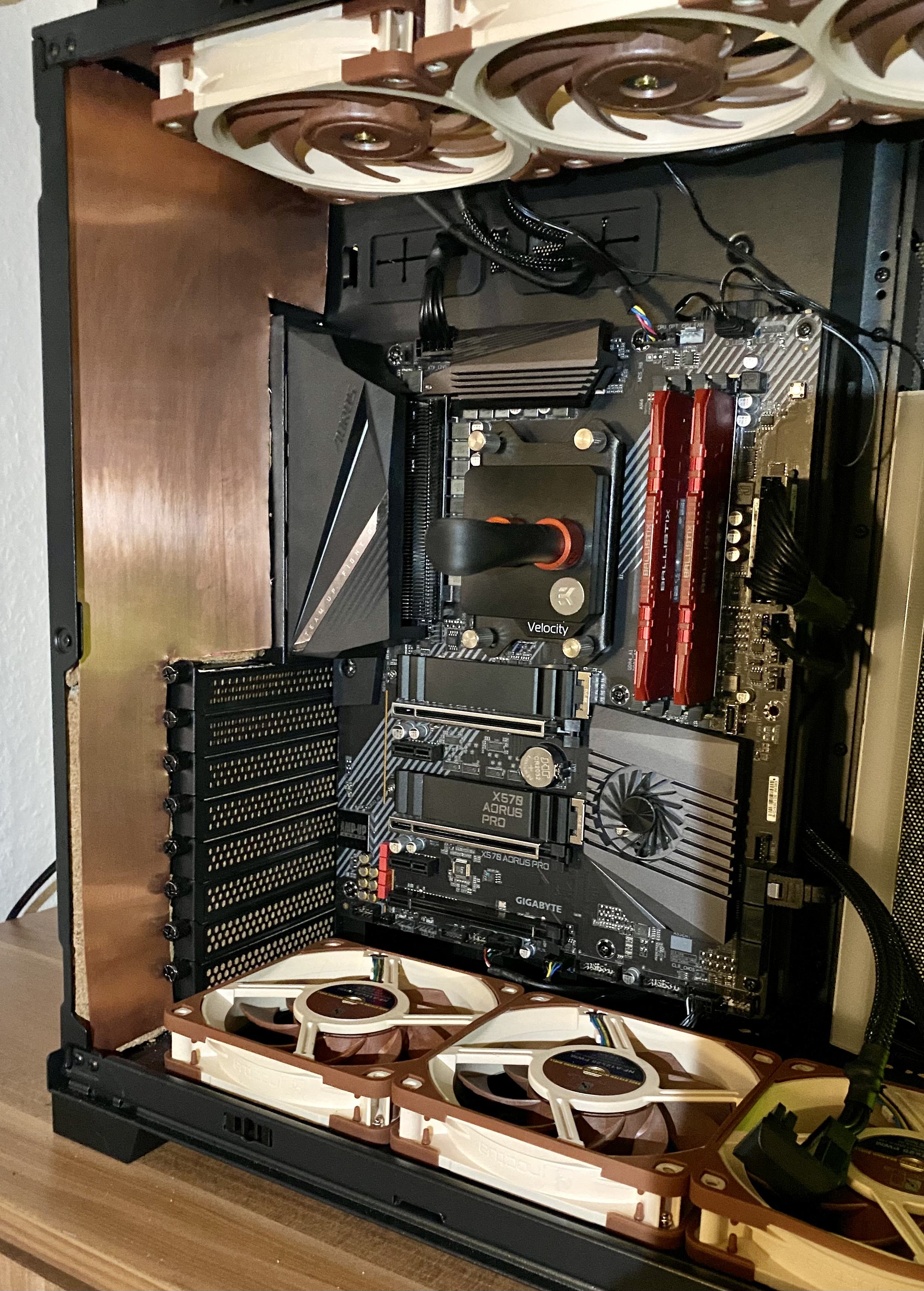

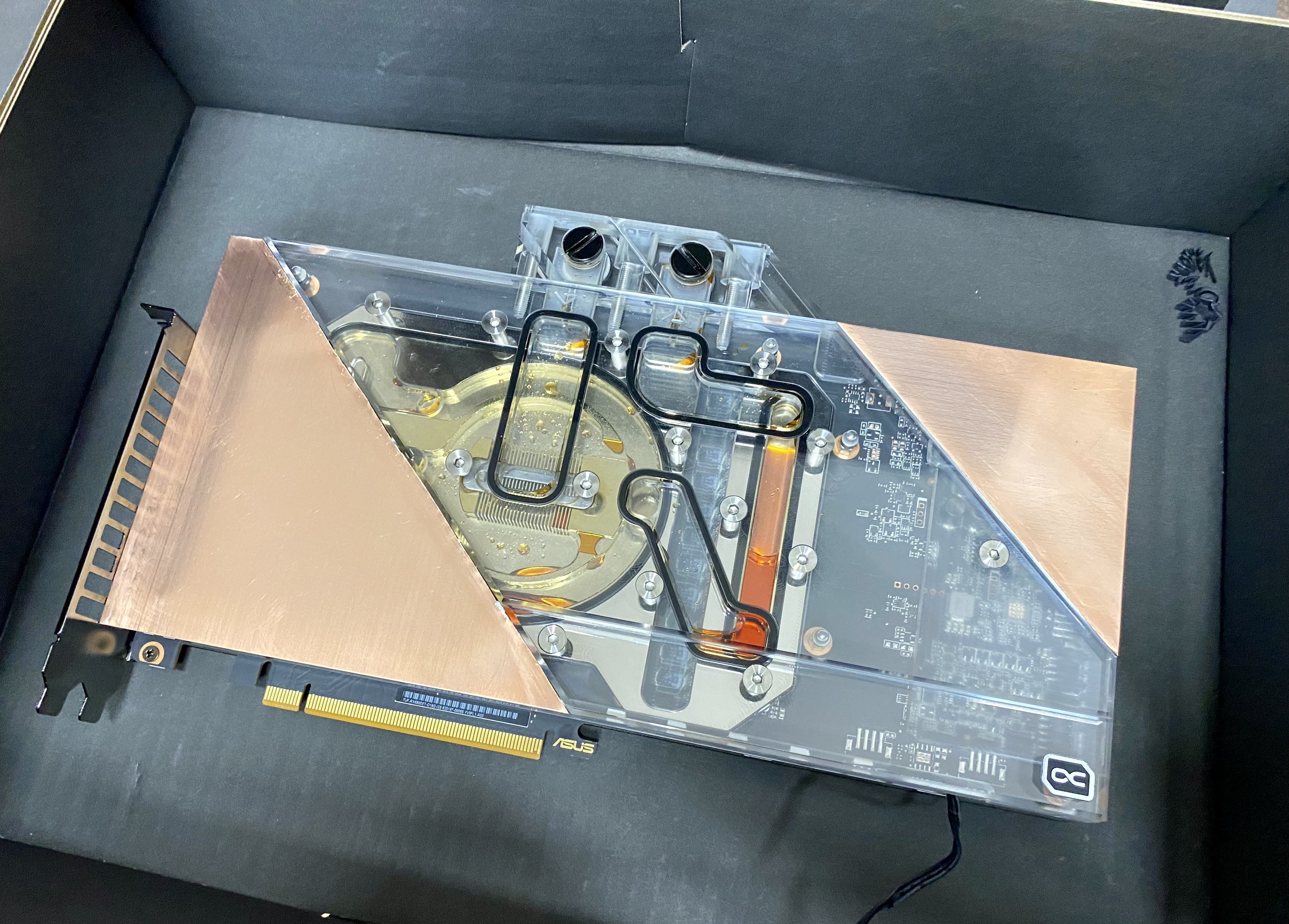

So siehts aus:


Nix für ungut ... aber Dein Kupferbearbeitungstalent ist glaub noch ausbaufähig :d
Wobei ich mich damit auch sehr schwer tue - hatte letztes Jahr mal versucht, ein Vogelhausdach damit zu verkleiden. Ist optisch eher suboptimal geworden ...

:d :d
Metallarbeiten liegen mir nicht...das ist wahr.
Plus mangelhafte Ausstattung....plus: ich bin zu hektisch :d

Das Blech auf der Rückseite wird auch ersetzt.
Bis dahin müssen diffuses Licht und TG Glas einspringen ^^

Zuletzt bearbeitet:
Nix für ungut ... aber Dein Kupferbearbeitungstalent ist glaub noch ausbaufähig :d
Wobei ich mich damit auch sehr schwer tue - hatte letztes Jahr mal versucht, ein Vogelhausdach damit zu verkleiden. Ist optisch eher suboptimal geworden ...

In 2-3 Wochen sieht der PC bei ihm doch eh wieder komplett anders aus. 8-)

Aber nur, wenn er sich zwischendurch nen Arm bricht, sonst schneller :lol:
