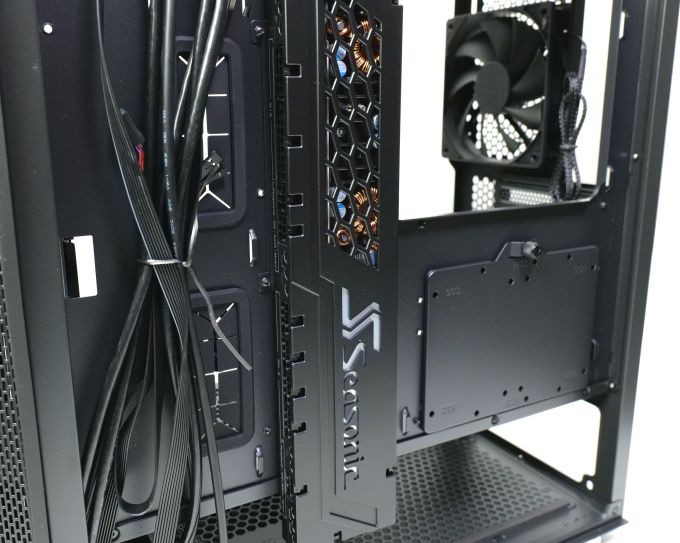

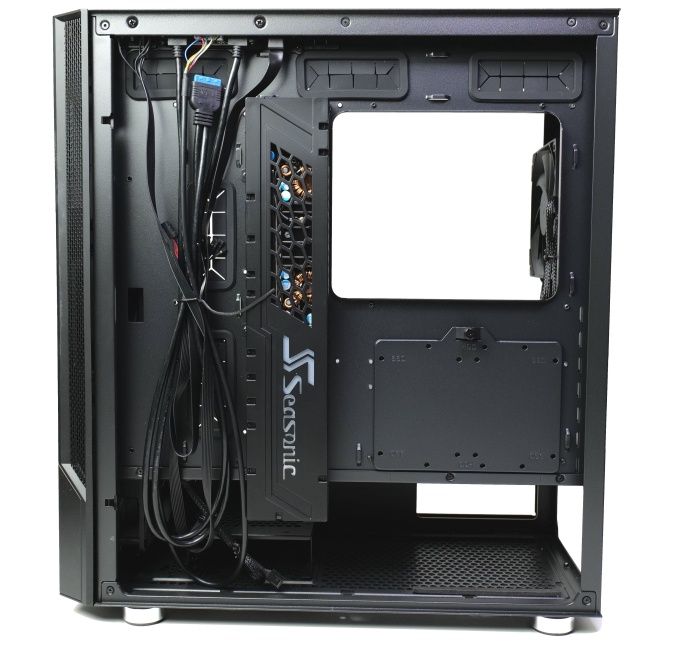

Im Mainboardtray zeigen sich sowohl gummiummantelte Kabeldurchführungen und eine Öffnung für die CPU-Kühlermontage als auch ein Laufwerksträger für zwei 2,5-Zoll-Laufwerke bzw. für ein einzelnes 3,5-Zoll-Laufwerk. Vor allem aber sitzt hier auch das CONNECT-Modul.
Es wird über einen Kabelstrang mit dem mitgelieferten Netzteil verbunden und stellt dann vor allem auf der linken Seite (einzelne Anschlüsse sitzen auch rechts) die Anschlüsse für die mitgelieferten Verbindungskabel bereit. Gegenüber dem CONNECT-Modul des SYNCRO Q704 zeigt das im Arch Q503 eine andere Gestaltung. Es wirkt schlanker und weist eine andere Anschlussbestückung auf. So fehlen die Anschlüsse, die beim SYNCRO Q704 direkt in die Mainboardkammer ausgerichtet waren. Auch die Lüfteranschlüsse wurden gestrichen. Der Seasonic-Schriftzug CONNECT-Moduls wird im Betrieb blau beleuchtet. Damit ist er durch das rechte Glasseitenteil gut sichtbar.

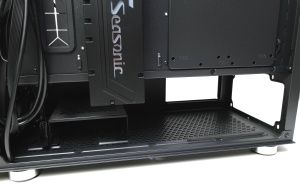

Das Netzteil wird auf zwei Moosgummistreifen abgelegt und mit der Gehäuserückwand verschraubt. Der Laufwerkskäfig ist modular. Er wird von Gummipuffern am Boden gehalten und kann werkzeuglos herausgenommen werden. Die Gummipuffer dürften den Käfig auch entkoppeln. Die Laufwerke selbst werden im bzw. auf dem Käfig mit Kreuzschlitzschrauben und ohne weiterer Entkopplung montiert. Im Käfig selbst kann ein 3,5-Zoll-Laufwerk montiert werden. Der Laufwerksplatz auf dem Käfig ist hingegen für ein 3,5- oder 2,5-Zoll-Laufwerk geeignet.

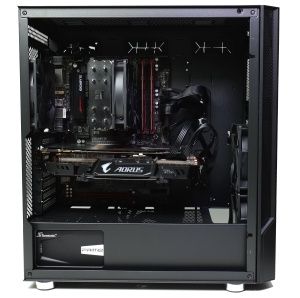

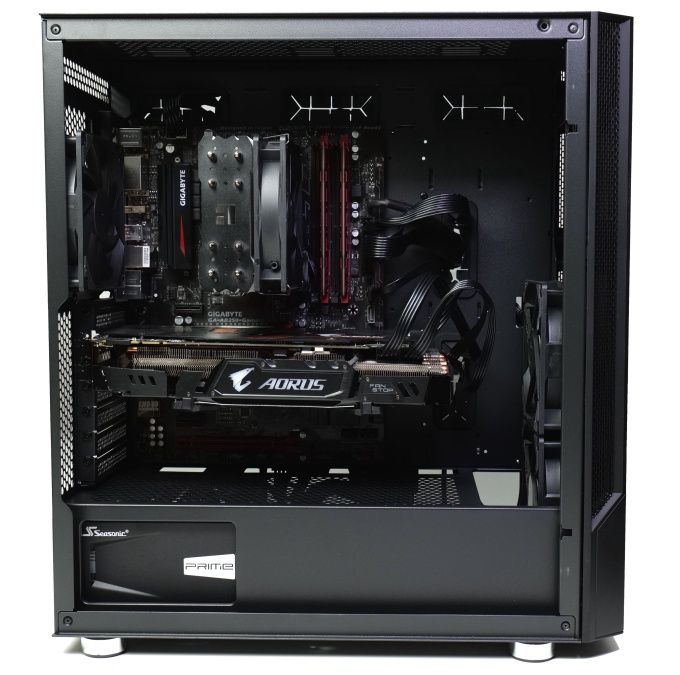

Das Testsystem konnten wir im Arch Q503 problemlos unterbringen und montieren. Auch die Kabel ließen sich unkompliziert anschließen und verlegen. Das Kabelmanagement in Kombination mit dem CONNECT-Netzteil überzeugt, allerdings wirkt das Ergebnis nicht ganz so aufgeräumt wie noch im SYNCRO Q704, bei dem Anschlüsse des CONNECT-Moduls auch direkt in der Mainboardkammer nutzbar sind.
