Nachdem wir nun sozusagen die erste Non-Referenz-Radeon-HD-6870 betrachtet haben, kommen wir zur ersten AMD Radeon HD 6850 aus dem Retail-Markt, die ebenfalls zu überraschen weiß.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

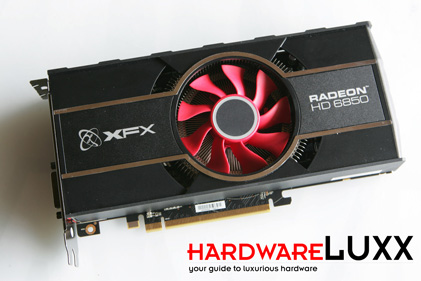

Nach dem sich XFX nun endgültig von seinem früheren Partner NVIDIA getrennt hat, gehört man zu den ersten Herstellern, die mit einer modifizierten Radeon HD 6850 aufwarten können.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht
Bereits auf den ersten Blick wird deutlich, dass sich XFX für eine andere Kühllösung entschieden hat. Der Lüfter sitzt nicht mehr am hinteren Ende der Karten, sondern relativ mittig.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

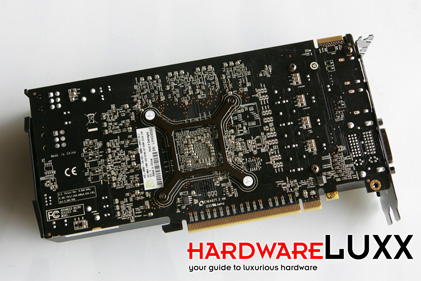

Auf der Rückseite des PCBs wird dann auch deutlich, dass XFX nicht nur den Kühler gewechselt, sondern auch ein eigenes Design für das PCB entwickelt hat. Die GPU ist um einige Millimeter nach links gerückt.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

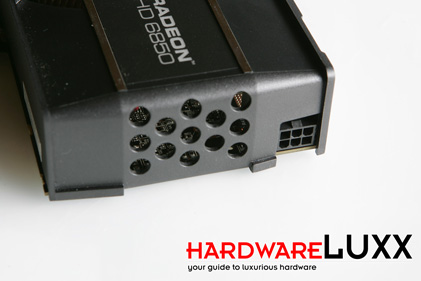

Am hinteren Ende der Karte befindet sich der einzelne 6-Pin-Stromanschluss sowie einige Öffnungen im Gehäuse, aus dem ein Teil der warmen Luft entweichen kann.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

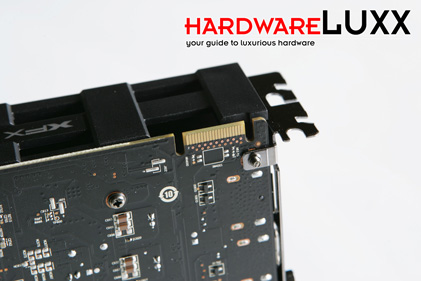

Wie auch bei der Radeon HD 6850 im Referenzdesign besitzt auch das Modell von XFX nur einen CrossFire-Anschluss.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

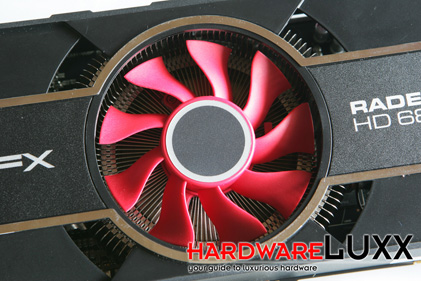

Der Lüfter hat einen Durchmesser von 75 mm. Darunter befindet sich ein kreisrund angeordneter Kühlkörper mit feinen Kühlrippen. Die Speicherchips müssen ohne direkte Kühlung auskommen und werden durch den Lüfter mit etwas kühler Luft versorgt.
Auf der Slotblende sind keine Überraschungen vorhanden, wie bei allen bisherigen Karten auch setzt XFX auf zweimal mini-DisplayPort, zweimal DVI und einmal HDMI.
