Nun wollen wir einen Blick ins Innere des Intel NUC 12 Extreme werfen. Der NUC 12 Extreme ist nur mit dem Prozessor ausgestattet. Arbeitsspeicher und SSDs müssen genau wie eine Grafikkarte noch eingebaut werden.

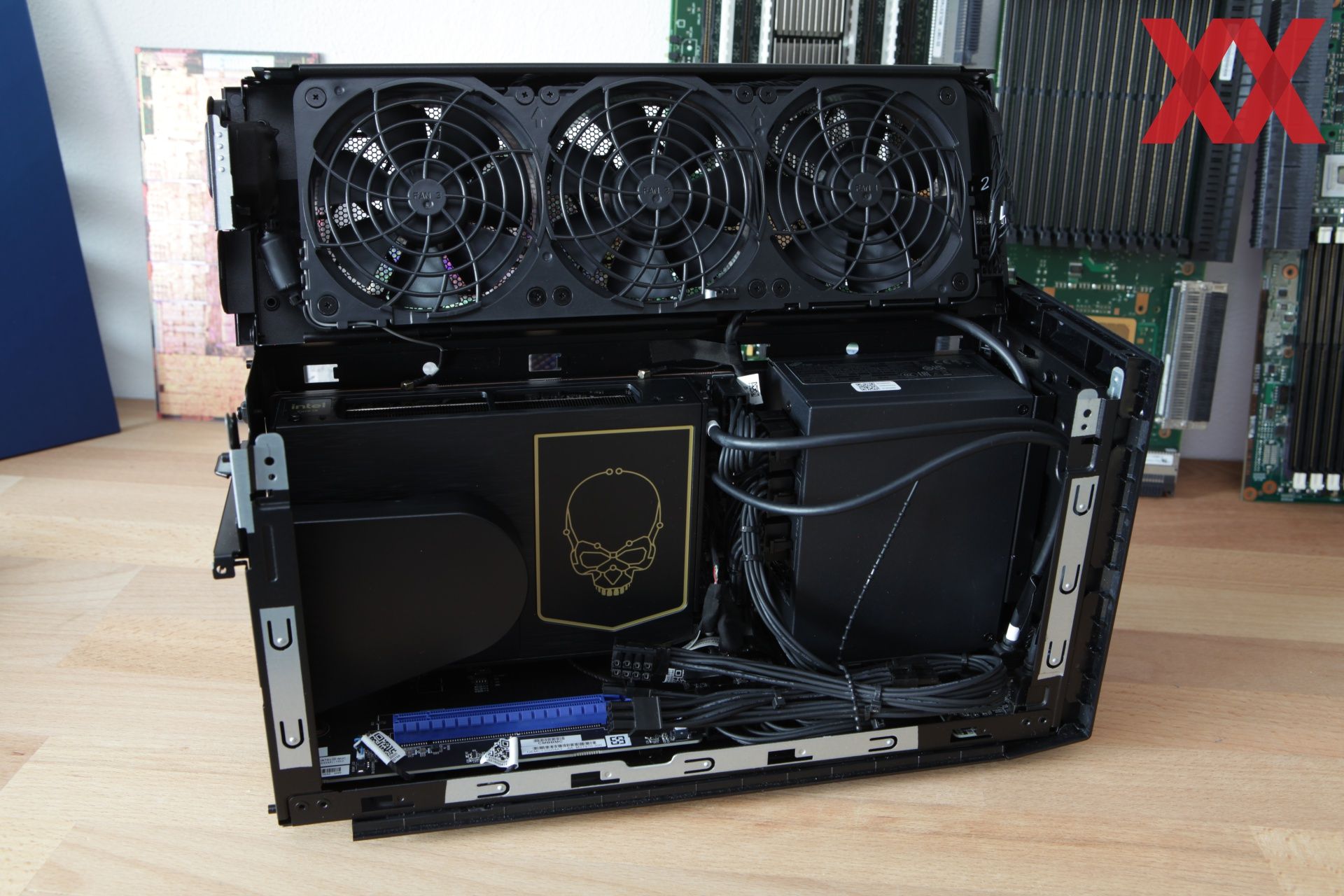

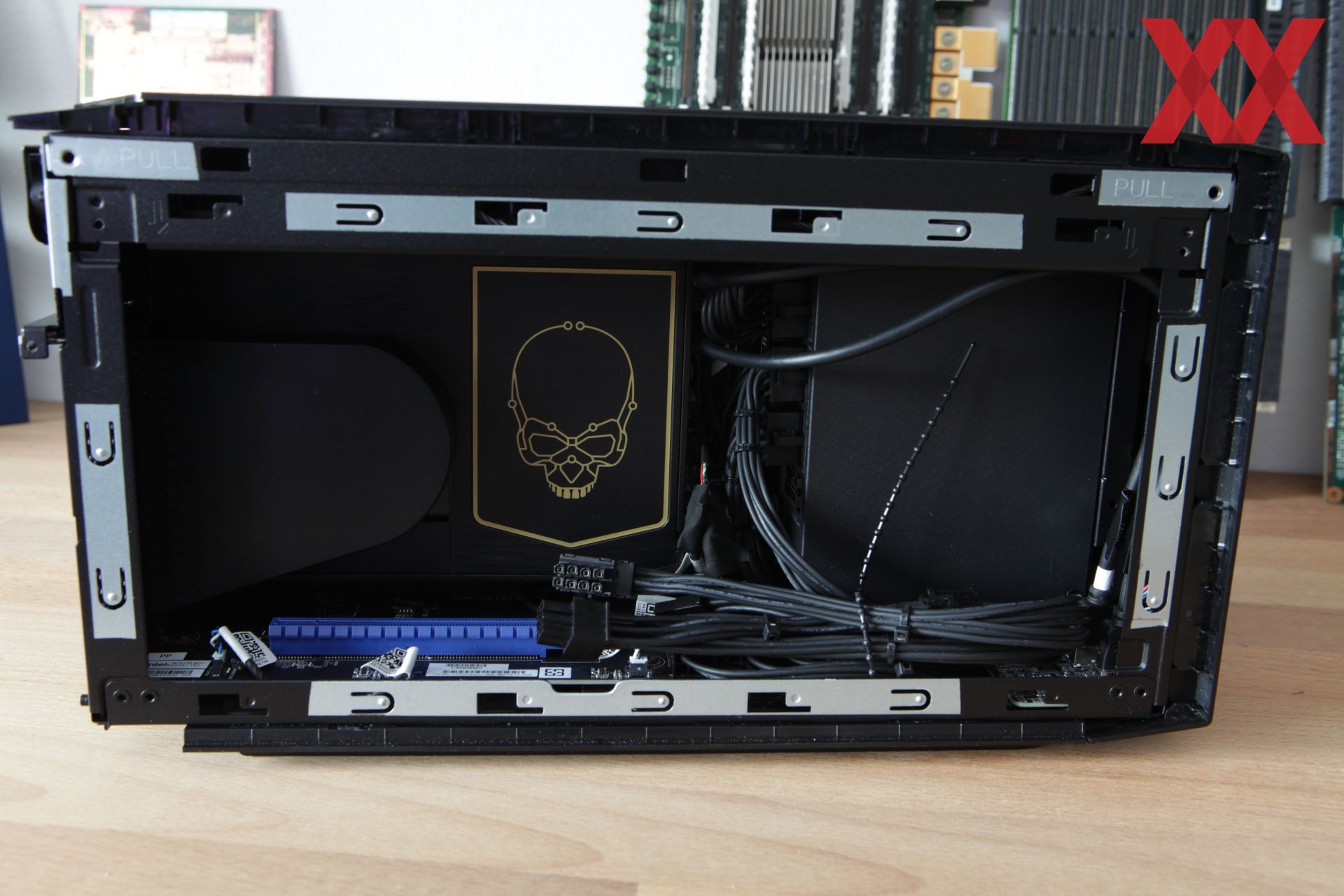

Um den NUC 12 Extreme zu öffnen, müssen an der Rückseite vier Schrauben gelöst und eine Blende abgenommen werden. Danach kann die Arretierung über den Slots mit einer Schraube gelöst werden. Daraufhin werden die beiden Seitenblenden nur noch nach hinten geschoben und schon ist das Gehäuse offen. Der Deckel ist über ein Scharnier befestigt und kann aufgeklappt werden.
Die Lüfter im Deckel des Gehäuses sind für den semipassiven Betrieb ausgelegt und beginnen erst sich zu drehen, wenn sich das Innere des Gehäuses aufgewärmt hat. Dies gilt auch für den Lüfter im Netzteil – somit ist der kleine Radiallüfter das einzig bewegliche Teil im NUC 12 Extreme (eine ebenso semipassive Grafikkarte vorausgesetzt), welches im Idle-Betrieb nicht stillsteht. Leider ist der Radiallüfter in regelmäßigen Abständen auch gut zu hören, wenn er kurz aufdreht.
Um eine Grafikkarte einzubauen, reicht dieser Schritt schon aus. Allerdings wird man ohne SSD nicht allzu weit kommen und so muss auch das Compute Element entfernt werden. Dazu muss auf der gegenüberliegenden Seite die Arretierung des PCI-Express-Steckplatzes gelöst werden, in dem das Compute Element sitzt. Danach kann dieses aus dem Steckplatz entnommen werden. Um es aus dem Gehäuse zu entfernen, müssen allerdings sämtliche Steckverbindungen gelöst werden. Dazu gehören auch die filigranen Antennen des WLAN-Moduls.

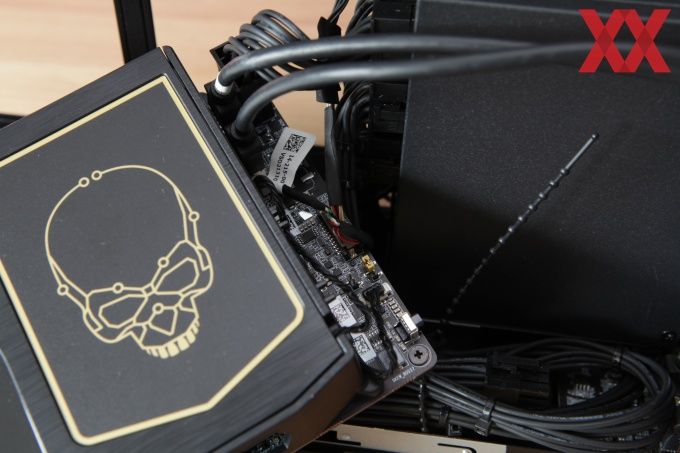

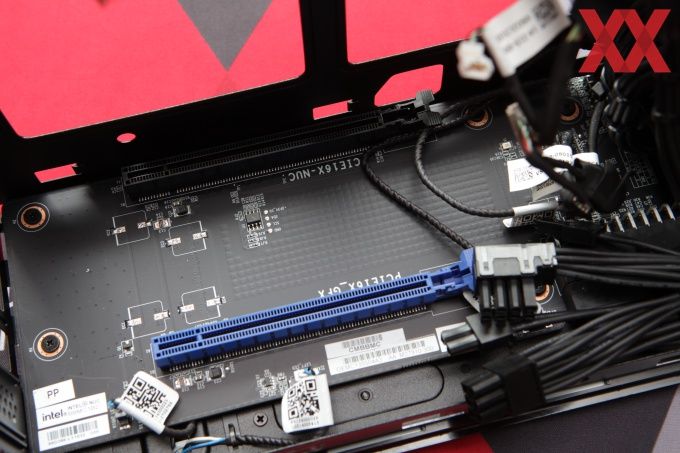

Das Compute Element und die Grafikkarte sitzen in PCI-Express-Steckplätzen, die wiederum auf einem Basis-Board untergebracht sind. Über dieses werden die verbauten Komponenten miteinander verbunden. Das Netzteil versorgt über das Basis-Board sämtliche Komponenten, die 3,3 oder 5 V benötigen. Das Compute Modul und die Grafikkarte werden über 8-Pin-Anschlüsse mit 12 V versorgt. Das verbaute Netzteil ist ein FSP650-57SAB mit einer Ausgangsleistung von 650 W.

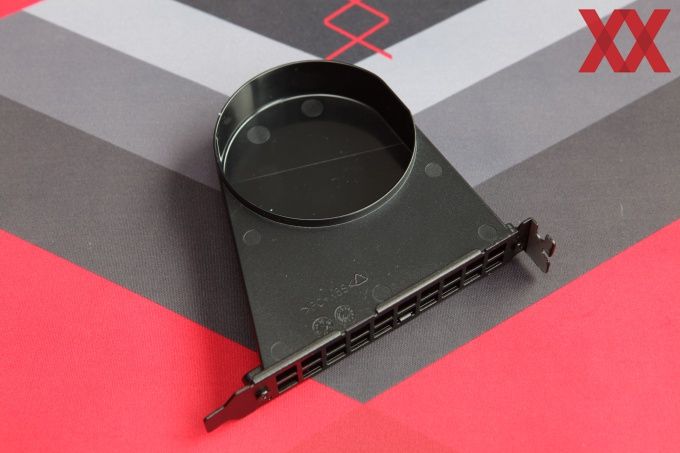

Vor dem Radiallüfter des Compute Element sitzt eine Plastikabdeckung, welche die anzusaugende Luft an der Rückseite der Slotblende entnimmt. Damit soll dem Kühler des Prozessor immer möglichst frische und kalte Luft zugeführt werden.
