Mit dem PROJECT ZERO sagt der renommierte Hersteller MSI den Kabeln im PC den Kampf an. Im Detail hat sich MSI mit PROJECT ZERO der Herausforderung gestellt, die Kabel weitestgehend auf ein Minimum zu reduzieren, die den freien Blick auf das Gehäuse-Innere und damit auf die wertvollen Komponenten versperren. Aus MSIs PROJECT-ZERO-Portfolio haben wir das B760M PROJECT ZERO als Grundbasis für Intels LGA1700-Prozessoren auf den Zahn gefühlt.

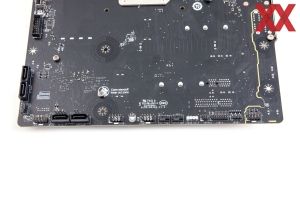

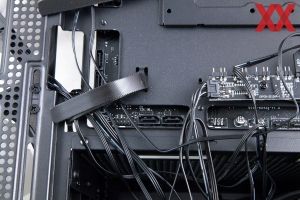

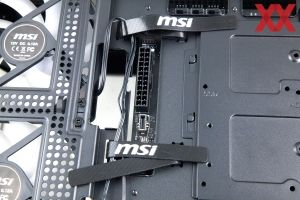

Der Clou von MSIs PROJECT ZERO ist eigentlich relativ simpel: Die Mainboard-Anschlüsse befinden sich nicht, wie gewohnt, auf der Vorderseite, sondern auf der Rückseite des PCBs, was eine nahezu unsichtbare Verlegung der Kabel ermöglichen soll. Doch neben dem Mainboard müssen auch weitere Komponenten auf dieses Project hin optimiert sein. MSI stellt hierbei drei Mainboards zur Verfügung: Z790 PROJECT ZERO (Intel LGA1700), B650 PROJECT ZERO (AMD AM5) und unseren heutigen Testkandidat, das B760M PROJECT ZERO (Intel LGA1700). Doch abseits vom Mainboard muss zwingend das Gehäuse auf die rückseitig angebrachten Mainboard-Anschlüsse hin vorbereitet sein. Hinzu kommen das Netzteil und die AIO-Wasserkühlung.

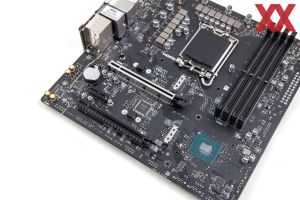

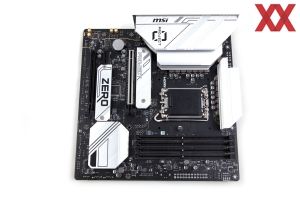

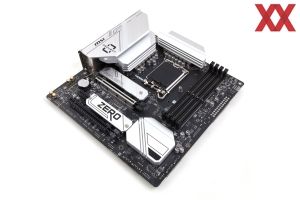

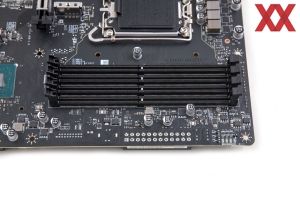

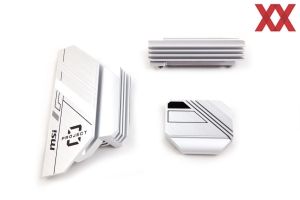

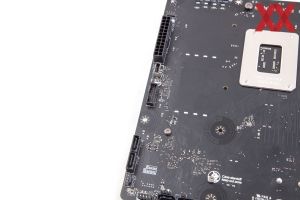

Rein optisch sind Parallelen zum bereits getesteten B760M GAMING PLUS WIFI (Hardwareluxx-Test) deutlich erkennbar. Das B760M PROJECT ZERO bringt jedoch einen größeren PCH- und auch einen zweiten M.2-Kühler mit. Auffällig sind die nicht vorhandenen Anschlüsse auf der PCB-Vorderseite. Stattdessen sind einzig die Lötpunkte zu sehen.
Die technischen Eigenschaften
Das MSI B760M PROJECT ZERO wurde mit folgenden technischen Eigenschaften versehen:
| Hersteller und Bezeichnung | MSI B760M PROJECT ZERO |
|---|---|
| Mainboard-Format | Micro-ATX |
| CPU-Sockel | LGA1700 (für Core i-12000, Core i-13000 und Core i-14000) |
| Stromanschlüsse | 1x 24-Pin ATX 2x 8-Pin EPS12V |

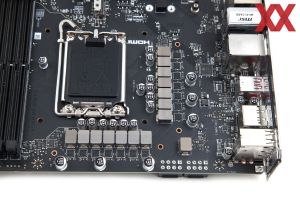

| VRM-Ausstattung | 14 Phasen (12+1+1) Spannungswandler: 12x Renesas RAA220075R0 (VCore, 75A) 1x Renesas RAA220075R0 (GT, 75A) 1x Monolithic Power Systems MP87670 (AUX, 80A) PWM-Controller: 1x Renesas RAA229132 (maximal 20 Phasen) für VCore und GT 1x Monolithic Power Systems M2940 (max. 2 Phasen) für AUX |
| Preis | ab 220 Euro |
| Webseite | MSI B760M PROJECT ZERO |
| Southbridge-/CPU-Features | |
| Chipsatz, Kühlung | Intel B760 Chipsatz, passiv |
| Speicherbänke und Typ | 4x DDR5 (Dual-Channel), max. 7.800 MHz (1 DPC, 1 Rank) |
| Speicherausbau | max. 256 GB (mit 64-GB-UDIMMs) |
| Onboard-Features | |
| PCI-Express | 1x PCIe 5.0 x16 (x16) über CPU 1x PCIe 4.0 x16 (x4) über B760 1x PCIe 3.0 x1 (x1) über B760 |
| Storage-Schnittstellen | 4x SATA 6GBit/s über Intel B760 1x M.2 M-Key mit PCIe 4.0 x4 über CPU 1x M.2 M-Key mit PCIe 4.0 x4 über Intel B760 |
| USB | PCH: 1x USB 3.2 Gen2x2 (1x extern) 1x USB 3.2 Gen2 (1x intern) 2x USB 3.2 Gen1 (2x extern) 8x USB 2.0 (4x extern,4x intern) Genesys GL3590: 3x USB 3.2 Gen2 (3x extern) |
| Grafikschnittstellen | 1x HDMI 2.1 out 1x DisplayPort 1.4 out |
| WLAN / Bluetooth | WiFi 802.11a/b/g/n/ac/ax über Intel Wi-Fi 6E AX211, Tri-Band, max. 2,4 GBit/s, Bluetooth 5.3 |
| Thunderbolt | - |
| LAN | 1x Realtek RTL8125BG 2,5-GBit/s-LAN |
| Audio-Codec und Anschlüsse | 8-Channel Realtek ALC897 Codec 5x 3,5 mm Audio-Jacks 1x TOSLink |
| LED-Beleuchtung | 2x 4-Pin RGB-Header 2x 3-Pin ARGB-Header |
| FAN- und WaKü-Header | 1x 4-Pin CPU-FAN-Header 1x 4-Pin AIO-Pump-Header 4x 4-Pin Chassis-FAN-Header |
| Onboard-Komfort | Status-LEDs |
| Herstellergarantie | 3 Jahre (nur über Händler) |

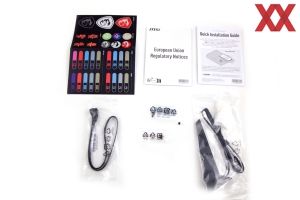

Das mitgelieferte Zubehör
- Quick-Installation-Guide
- EU-Regulierungshinweise
- ein SATA-Kabel
- 2T2R-WLAN-Antenne
- zwei M.2-Clips
- MSI-Gaming-Aufkleber
Ähnlich zum B760M GAMING PLUS WIFI fällt auch das mitgelieferte Zubehör des B760M PROJECT ZERO ziemlich übersichtlich aus. Die I/O-Blende liegt hierbei nicht separat dabei, da diese bereits vormontiert ist. Neben dem Quick-Installation-Guide, den EU-Regulierungshinweisen und den MSI-Gaming-Aufklebern konnten wir außerdem ein SATA-Kabel, zwei M.2-Clips sowie die 2T2R-WLAN-Antenne auffinden.
