[Sammelthread] AMD RDNA 3 Overclocking

[oese]

Geil!



[RedF]

Aber meine güte, die Karte frisst an Strom was man ihr gibt.



[hRy]

Am Wochenende habe ich meiner Karte die fehlenden PosCaps spendiert : )

Wie viele hast du verlötet? 23?

Da ich keine Heizplatte zum löten habe musste das Bett vom 3D Drucker herhalten^^

Welche Temperatur schafft dein Drucker?



[RedF]

Wie viele hast du verlötet? 23?

Bisher 9, wo halt noch die passenden Pads frei waren. ( 6x100µF 16V und 3x 470µF 2,5V )
Eventuell kommen noch 3 dazu.

Welche Temperatur schafft dein Drucker?

Das Bett kann ich noch bis 130°C heizen, sonnst geht die magnet platte kaputt.

Zum löten hatte ich es auf 80°C, das nur zur unterstüzung.



[oese]

Aber meine güte, die Karte frisst an Strom was man ihr gibt.

Das glaube ich. Neulich gabs doch ne Pressemeldung von AMD, dass man eine Karte zur 4090 hätte platzieren können, die aber einfach viel zu durstig gewesen wäre?

Aber geil zum Benchen für mutige



[oese]

Wieviel Watt gehen denn da so durch dann?



[RedF]

Wieviel Watt gehen denn da so durch dann?

Bin noch auf Luft, habs mal langsam mit 600 Watt angehen lassen.



[roblala]

Doofe frsge: Was bringt das einlöten?



[RedF]

Bessere glättung, da können die wandler effizienter arbeiten und die Chips höher Takten.



[roblala]

Respekt!!



[RedF]

Können, also muss nicht.

Hatte aber meinen spaß dabei ^^



[RedF]

Soll nicht heißen das es nichts gebracht hat, das auto OC ist von 3060 auf 3115 gegangen.



[oese]

Verbessert halt die Spannungsversorgung so dass die bei hoher Last stabiler ist!



[iLLuminatusANG]

Super Arbeit! @RedF
passt der Lüfter trotzdem noch oder wie hast du das gelöst?

Schade dass ich privat niemand zu uns in die Firma lassen darf, da würden entsprechende Maschinen stehen (SMD)

Und ich selbst kenn mich viel zu wenig aus damit um sowas selbst zu lösen...



[RedF]

Super Arbeit! @RedF
passt der Lüfter trotzdem noch oder wie hast du das gelöst?

Schade dass ich privat niemand zu uns in die Firma lassen darf, da würden entsprechende Maschinen stehen (SMD)

Und ich selbst kenn mich viel zu wenig aus damit um sowas selbst zu lösen...

Der Kühler passt noch völlig problemlos : )



[roblala]

Ist Philipp Counter hier im Forum?

I scored 14 047 in Time Spy Extreme

AMD Ryzen 7 5800X3D, AMD Radeon RX 7900 XTX x 1, 65536 MB, 64-bit Windows 11}

www.3dmark.com

19k wurde geknackt!

Respekt!! Wieviel Watt zieht die Karte dabei?
1000W wall power wird ja das System sein.
Der 5800X3D vielleicht 95W... Dann Peripherie... Bleibt 700W GPU?



[ApolloX]

Das ist doch der @JoeCrucker oder?



[JoeCrucker]

Das ist doch der @JoeCrucker oder?

Huch, nein nein. Sorry dass ist dann falsch rüber gekommen, das war nicht mein Ergebnis, ich wollte nur darauf aufmerksam machen, dass Bewegung im Leaderbord ist 🙈😅

Beitrag automatisch zusammengeführt: 25.03.2023

Ich halte mich wacker auf Platz 71 auch unter dem hier verwendeten Nick. Schön wäre es wenn ich überhaupt noch mal ne 34 sehen würde 🙈



[oese]

So, heute wird geflasht. Vorbereitung auf Wakü.

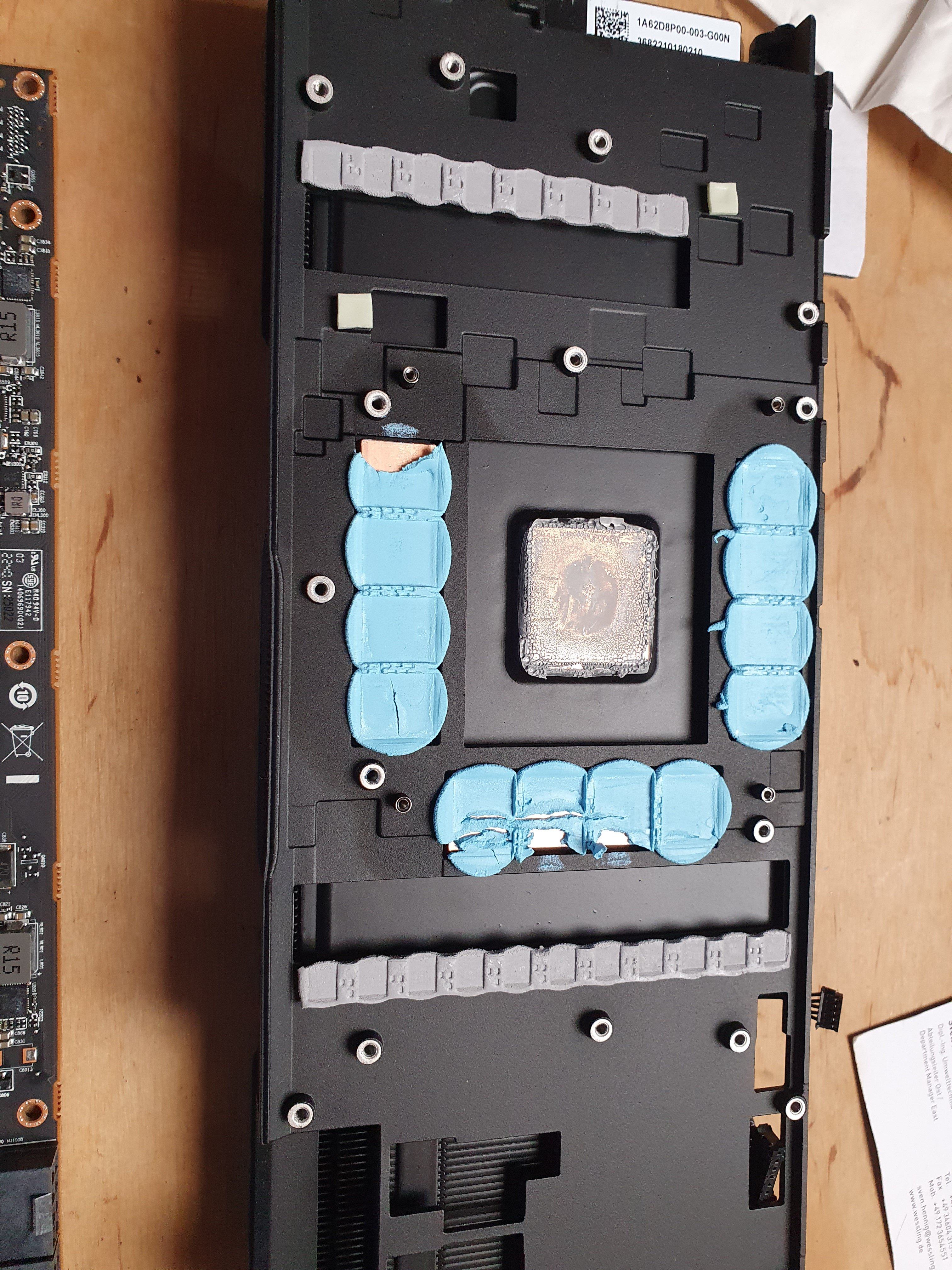

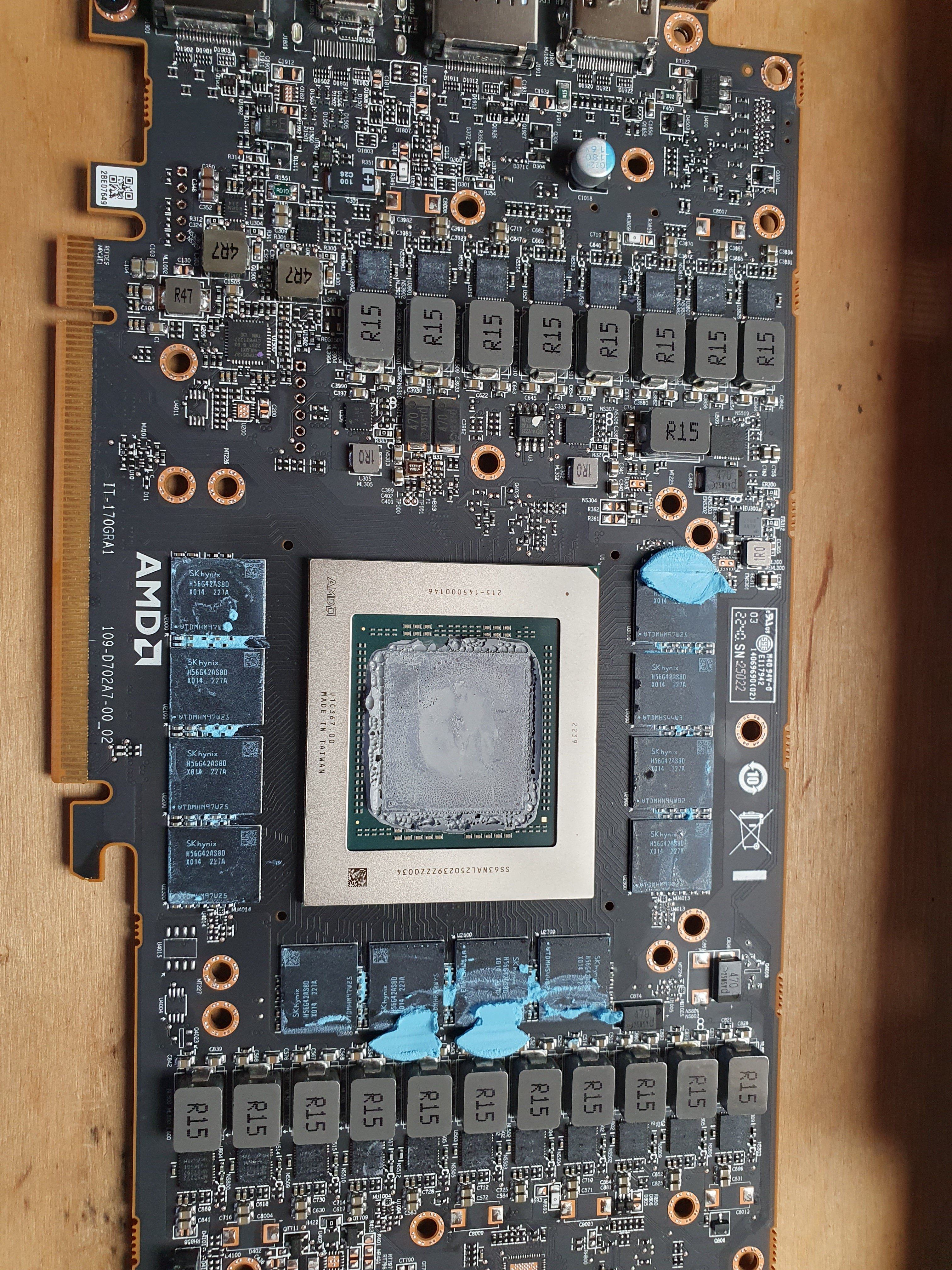

Ich hatte ja keinen Hotspot-Bug, hatte aber auch kein Carbonpad sondern Paste!?



[JoeCrucker]

@oese, nach dem ich die karte vor einer woche ca 20 mal auseinander und wieder zusammengebaut habe, würde Ich empfehlen, paste als Klecks oder Wurst in die Mitte. Dann die Federschrauben am pcie anziehen bis zum ersten Widerstand, dann ggü liegend. Auch nicht zu fest, lieber was lockerer, hat bei mir dann sehr gut geklappt 😅



[oese]

Ah danke, Tipp kommt etwas zu spät, hatte jetzt nen marginalen Rest EK Paste (eigentlich zu flüssig) verteilt, werde es dann aber mit dem Block so umsetzen.

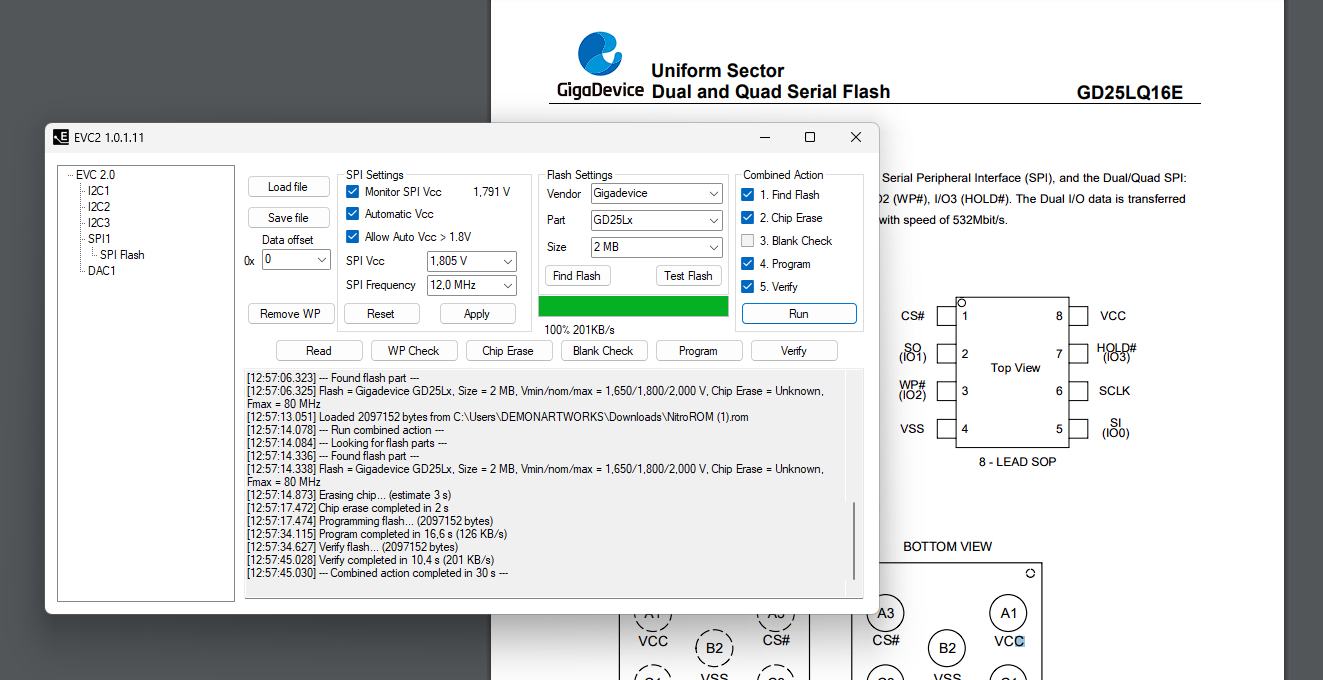

Hat jedenfalls geklappt der Flash. Sehen konnte ich nicht ob die Klammer richtig sitzt, hab immer massive Probleme zu fokussieren bei sowas, aber mit Gefühl ging es xD Und dann ist es ja ein Kinderspiel, Chip wirds erkannt, Bios auslesen, speichern, erase, check, write, verify, funzt

TimeSpy @ Stock direkt 30k Grafik bei 400W, Übergang bei 100°C, 40°C delta fast. Aber da optimier ich jetzt nix, bis ich nä. Wochenende den Block drauf baue bleibt das jetzt so

Auf 1035 mV läufts auch durch, 32xxx, scheint also alles zu funzen. Und jetzt höre ich auch ein bischen Zwitschern



[Techlogi]

Sagtmal haben die Karten alle die MP87997 stages und MP2857+MP2856 controller?



[darko664]

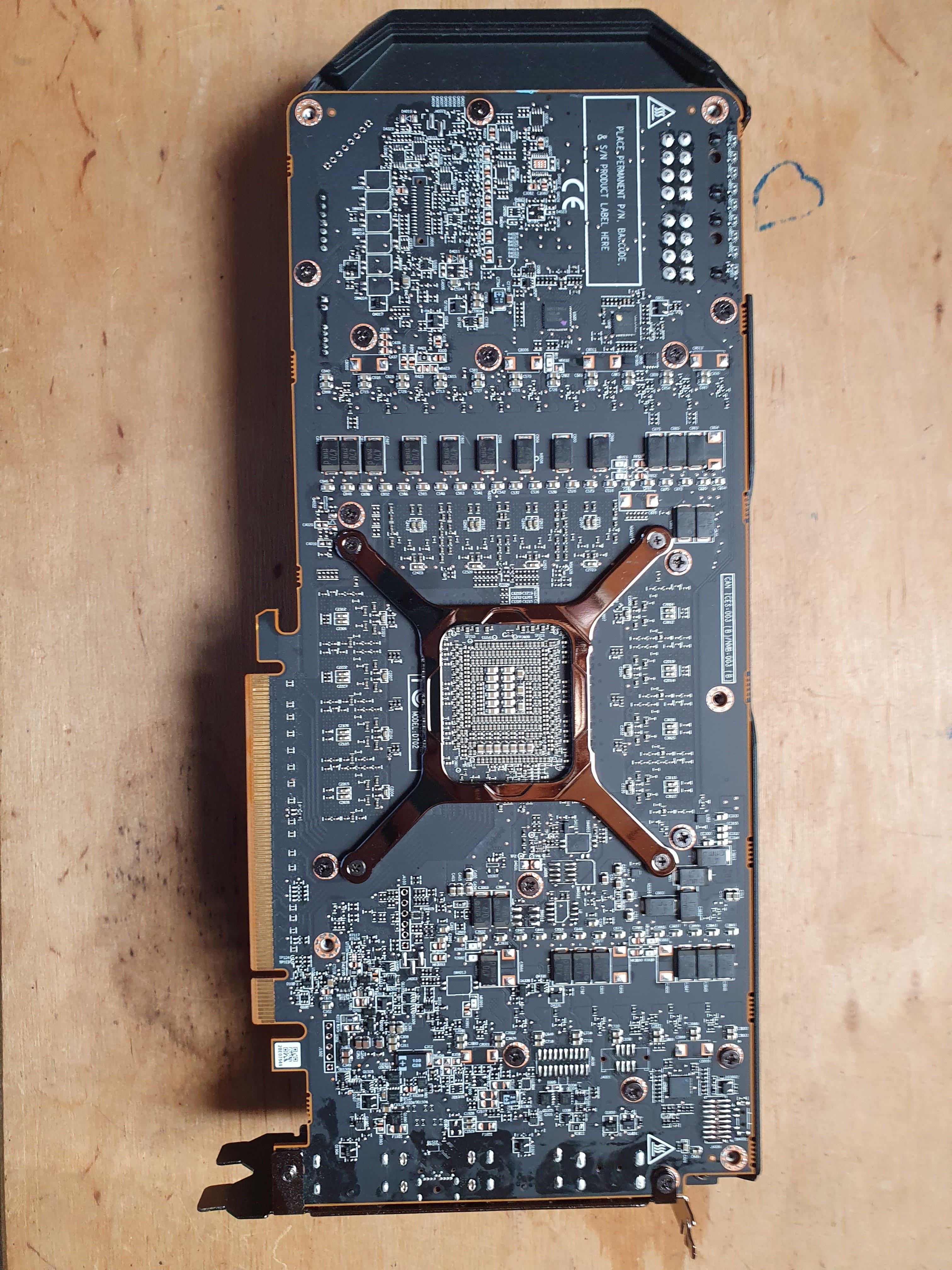

Ein paar Bilder von meinem Mod für die 79XTX Referenz. Habe mich etwas ausgetobt. 😅

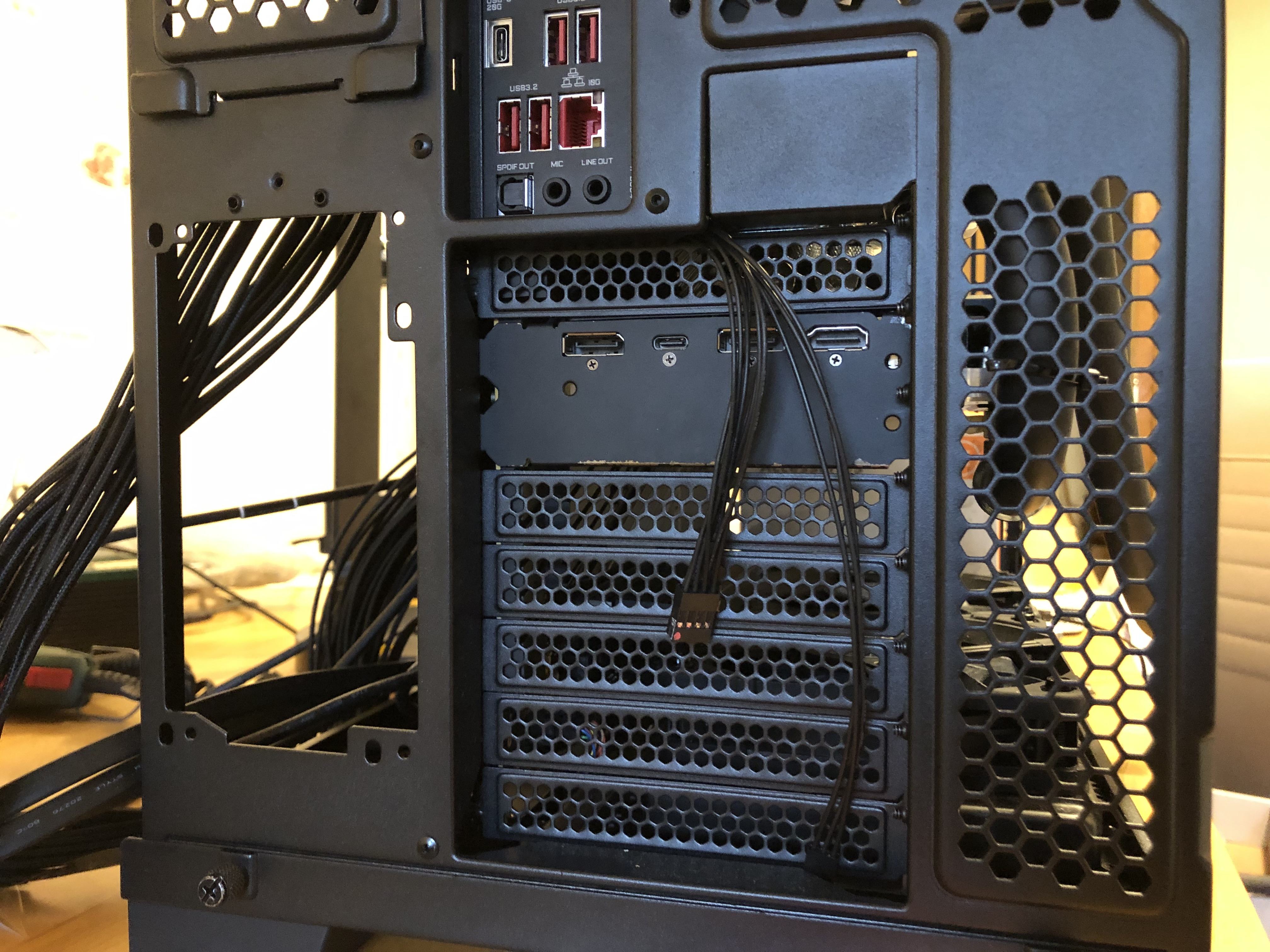

Ein zweiter EEPROM wurde auf der Rückseite verlötet, aktiviert und verkabelt um einen direkten zugriff zum Flashen zu haben. Erst wollte ich einen Switch mit Jumpern auf der Backplate montieren um zwischen beiden Chips hin und her wechseln zu können, habe es dann aber sein gelassen und nur den auf der Rückseite aktiv gelassen.

Wirklich testen konnte ich die Karte leider noch nicht nach dem ich sie in den Kreislauf eingebaut hatte, da mir das Mainboard abgenippelt ist. Habe das Board vor rund 2 Wochen zurückgeschickt, sollte demnächst aus der Reparatur zurückkommen oder bekomme einen Austausch. ^^'



[oese]

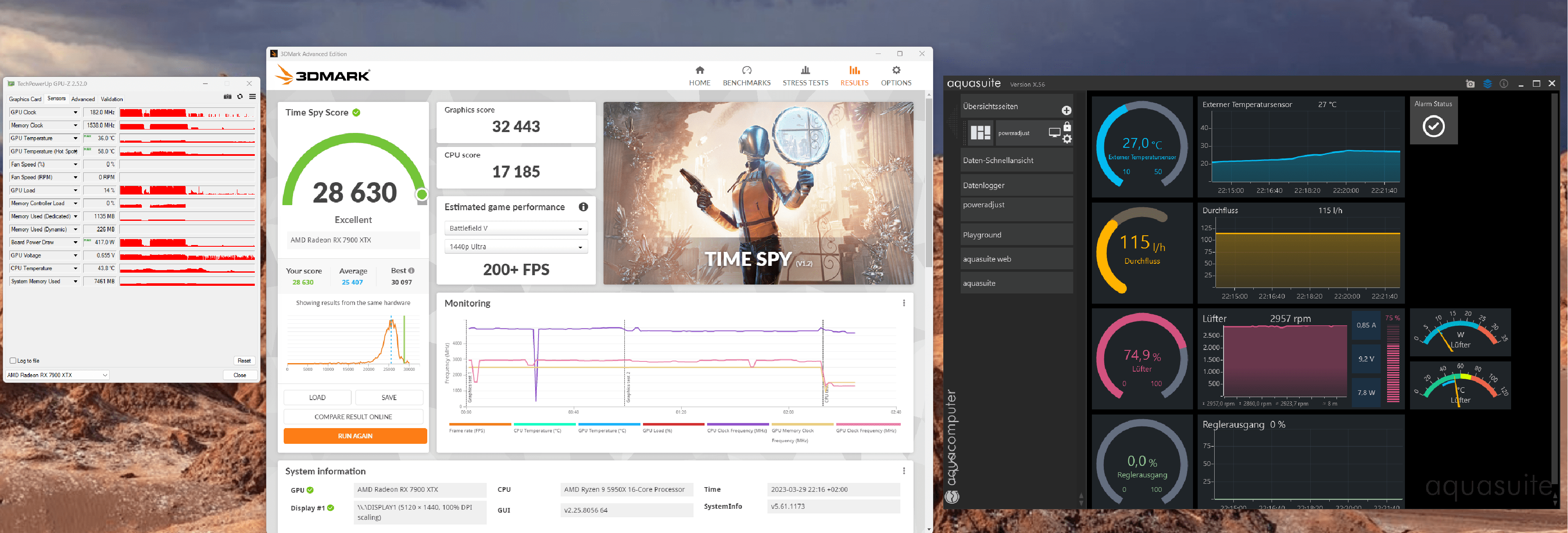

Top! 10 K Delta GPU-Wasser, 20-25 K Delta Hotspot @ 400 W. Der sitzt!

Fotos vom Umbau kommen noch...



[Techlogi]

Steckt schon ein bisschen Zeit drin, daher bitte nur verlinken.

Für die Powerlimits danke an @ShirKhan !

[Sammelthread] - AMD RDNA3 Smalltalk-Thread

Langweilig¹⁰ und für die 7900XTX gibt es keinen Block, der mir gefällt... .

www.hardwareluxx.de

7900XTX

Hersteller	Modell	Layout	Dual Bios	8Pin	PL (W)	GPU Phase	GPU Controller	Mem Phase	Mem Controller	PCB Shot
AMD​	Reference​	Reference​	Nein	2x​	349​	17x MP87997 (70A)​	MP2857​	3x MP87997 (70A)​	MP2856​	Klick​
Asrock​	Aqua​	Custom / Wakü​	Nein	3x​	406/480*​	18x MP87997 (70A) ?​	MP2857 ?​	4x MP87997 (70A) ?​	MP2856 ?​	Klick​
Asrock​	Taichi​	Custom​	Ja	3x​	406​	18x MP87997 (70A)​	MP2857​	4x MP87997 (70A)​	MP2856​	Klick​
Asrock​	Phantom​	Custom​	Nein	3x​	363​	18x MP87997 (70A) ?​	MP2857 ?​	4x MP87997 (70A) ?​	MP2856 ?​	Klick​
Asus​	TUF​	Custom​	Ja	3x​	​	17x MP87997 (70A)​	MP2857​	4x MP87997 (70A)​	MP2856​	​
Asus​	TUF OC​	Custom​	Ja	3x​	378​	17x MP87997 (70A)​	MP2857​	4x MP87997 (70A)​	MP2856​	Klick​
Biostar​	VA7906AMF4​	Custom​	Nein	2x​	​	?​	?​	?​	?​	​
Gigabyte​	Aorus Elite​	Custom​	Ja	3x​	406​	17x MP87997 (70A) ?​	MP2857 ?​	3x MP87997 (70A) ?​	MP2856 ?​	Klick​
Gigabyte​	Gaming​	Custom​	Ja	2x​	363​	17x MP87997 (70A) ?​	MP2857 ?​	3x MP87997 (70A) ?​	MP2856 ?​	Klick​
MSI​	Gaming Trio Classic​	Custom​	Ja	3x​	349**​	17x MP87997 (70A) ?​	MP2857 ?​	3x MP87997 (70A) ?​	MP2856 ?​	Klick​
Powercolor​	Hellbound​	Custom​	Ja	2x​	363​	17x MP87997 (70A)​	MP2857​	3x MP87997 (70A)​	MP2856​	Klick​
Powercolor​	Liquid Devil​	Custom / Wakü​	Ja	3x​	406​	17x MP87997 (70A) ?​	MP2857 ?​	4x MP87997 (70A) ?​	MP2856 ?​	Klick​
Powercolor​	Red Devil​	Custom​	Ja	3x​	378​	17x MP87997 (70A) ?​	MP2857 ?​	4x MP87997 (70A) ?​	MP2856 ?​	​
Powercolor​	Red Devil Limited Edition​	Custom​	Ja	3x​	​	17x MP87997 (70A) ?​	MP2857 ?​	4x MP87997 (70A) ?​	MP2856 ?​	Klick​
Sapphire​	Nitro​	Custom​	Ja	3x​	406​	17x MP87997 (70A)​	MP2857​	3x MP87997 (70A)​	MP2856​	Klick​
Sapphire​	Pulse​	Custom​	Nein	3x​	363​	17x MP87997 (70A)​	MP2857​	3x MP87997 (70A)​	MP2856​	Klick​
XFX​	Merc 310 Black Edition​	Custom​	Ja	3x​	406​	17x MP87997 (70A)​	MP2857​	3x MP87997 (70A)​	MP2856​	Klick​
Yeston​	SAKURA​	Custom​	Ja	2x​	​	17x MP87997 (70A) ?​	MP2857 ?​	3x MP87997 (70A) ?​	MP2856 ?​	Klick​

* 480W mit Exteme-OC-BIOS
** Nur +8% statt 15% PL einstellbar.

Bei den Einträgen mit "?" bin ich mit nicht sicher, würde aber erstmal davon ausgehen, dass die alle gleich bestückt sind. Wenn es jemand besser weiß oder ein PL hat, gebt gern Bescheid.



[oese]

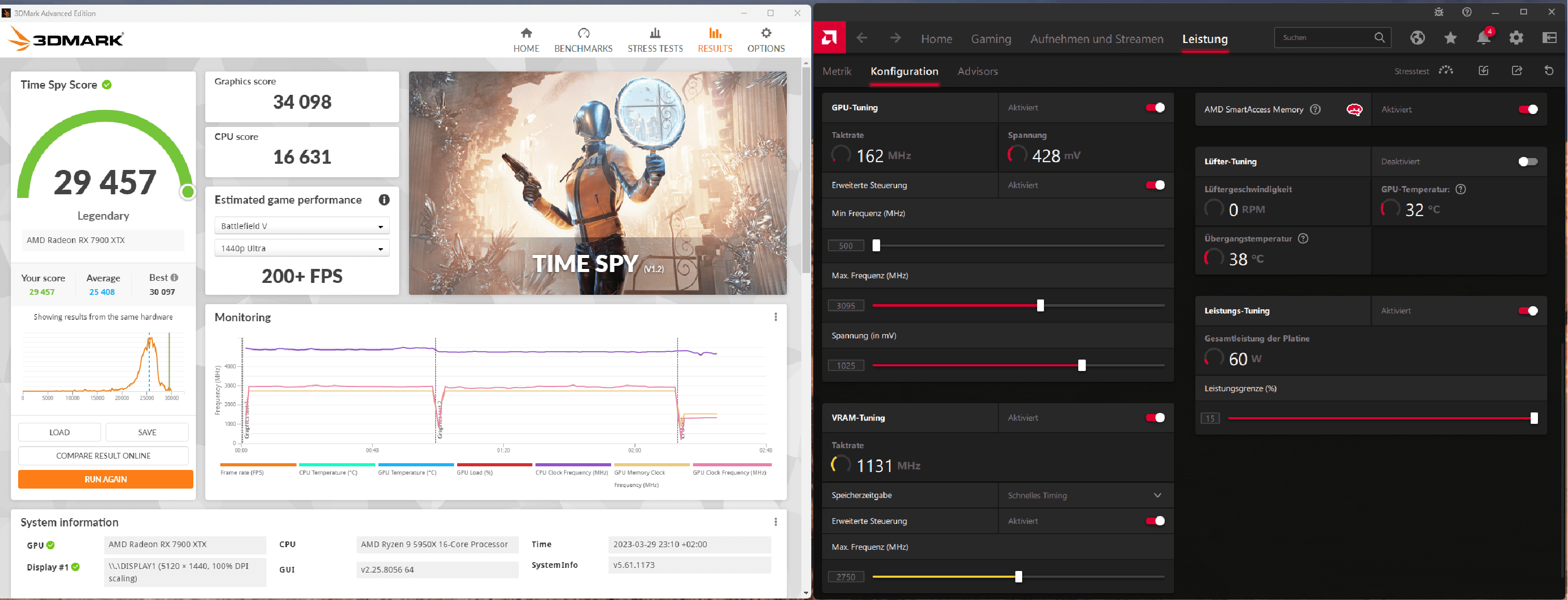

Mein 34k Score

I scored 29 457 in Time Spy

AMD Ryzen 9 5950X, AMD Radeon RX 7900 XTX x 1, 32768 MB, 64-bit Windows 11}

www.3dmark.com

Beitrag automatisch zusammengeführt: 29.03.2023

Es sind Pads für die Rams, Spulen, Spawa in 1 mm und für die Backplate in 1 und 2 mm dabei. Scheint aber alles sehr gug zu passen. Mit dem beiliegenden Thermal Grizzly - jetzt doch mit Spachtel dünn verteilt weil ich nach der Wurst alles nochmal runter rupfen musste - super Temps. Bin hochzufrieden!

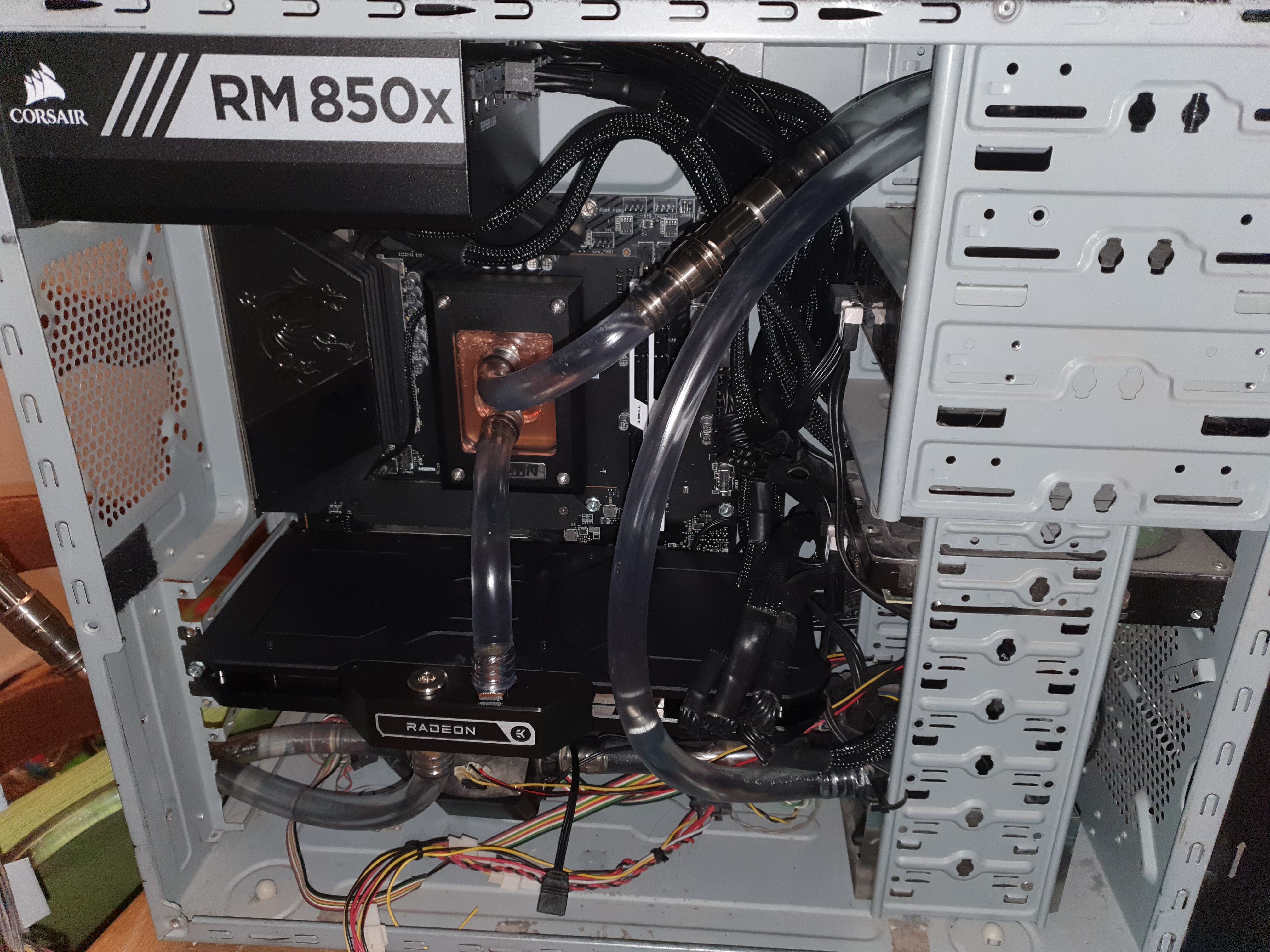

Das erste Mal seit 10 Jahren neue Schläuche



[JoeCrucker]

Hatte gedacht, dass EK bei der Radeon Edition so großzügig ist und vorkonvektionierte Pads dazu gibt, hatte aber jetzt auch schon im Manual gesehen, dass man wieder schneiden muss. Aber Temps sind doch top 👍

Beitrag automatisch zusammengeführt: 30.03.2023

@darko664 und @Techlogi
Jeweils gute Arbeit 💪👍



[oese]

Ich habe die Pads größtenteils nur in der Länge zugeschnitten und an den Spawas und Spulen teils überstehen lassen, aber so dass sie sich nicht überschneiden.

Schön finde ich dass die Backplate entsprechende Vertiefungen hat, dass auch da die Pads genau passen und maßig sind!



[oese]

Kennt einer wen, der wen kennt, der nen EVC2 abzugeben hätte? Finde ich spannend

Ach so, der EVC2SE sollte ja auch gehen?



[RedF]

Kennt einer wen, der wen kennt, der nen EVC2 abzugeben hätte? Finde ich spannend

Ach so, der EVC2SE sollte ja auch gehen?

Ja der SE ist die neuste version, ich hab einen SX also den vorgänger.
