[Sammelthread] AMD RX480 (POLARIS 10) Sammelthread + FAQ


(POLARIS 10) Sammelthread + FAQ

Impressionen der Karte:














Technische Daten der AMD RX480
  • Chip = Polaris 10 XT - GCN 4
  • Fertigung = 14nm FinFET - GF
  • Transistoren = ca. 5,7 Mrd.
  • Die-Größe = 232 mm²
  • Shader-Einheiten = 2304
  • Compute Units = 36
  • Texture Mapping Units (TMUs) = 144
  • Raster Engine = 4
  • Raster Operations (ROPs) = 32
  • SP-GFLOPs = 5.833 GFLOPs
  • Pixelfüllrate = 40,5 GPixels/s
  • Texelfüllrate = 182,3 GTexel/s
  • Chiptakt = 1.120 MHz Baseclock + Boost = 1.266 MHz
  • Speichertakt = 2000 MHz, 8000 MHz effektiv
  • Speichergröße = 4.096 MB oder 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256.0 GB/s
  • Shader Model = 5.0
  • DirectX = 12_0
  • OpenCL = 2.2
  • OpenGL = 4.5
  • Vulkan = 1.0
  • Leistungsaufnahme (TDP) = 150 Watt
  • Versorgung über 1x6-Pin und PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1x HDMI 2.0b, 3x DisplayPort 1.3/1.4
  • Businterface = PCIe 3.0 x16 abwärtskompatibel
  • Kühlung = Radiallüfter (75mm)
  • Benötigte Slots = 2
  • MGPU = Crossfire - Kommunikation erfolgt über PCI-Express, keine Brücke notwendig
  • Max. Anzahl unterstützte Monitore = 4
  • Sonstiges = UHD 4k, H.265 HEVC, HDR, VR Ready, FreeSync
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
AMD Computex 2016 RX480 announcement

Tests:

Geizhals Link:
AMD RX480 | Deutschland - Preisvergleich
AMD RX480 | Österreich - Preisvergleich

Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier (Alter Thread) - hier (Neuer Thread)
oder direkt bei AMD

Tools:
Grafikkarten Analyse Tool - GPU-Z hier
ATIFlash Tool 2.74 - hier
MSI Afterburner - hier
FutureMark 3D Mark 2013 (Basis Edition) - hier
FutureMark 3D Mark 2011 (Basis Edition) - hier
Unigine Heaven 4.0 Benchmark (Basic Edition) - hier
Unigine Valley 1.0 Benchmark (Basic Edition) - hier

Bios Download:

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die AMD RX 480 liegt im Leerlauf mit 39,2 dB(A) bei ~700-1000rpm auf Augenhöhe mit der Radeon R9 Nano bzw. mit der GeForce GTX 1070. Unter Volllast werden im Schnitt 43 dB(A) bei ~2000rpm erreicht. Aus einem geschlossenen Gehäuse ist dieses zwar noch zu vernehmen aber nicht störend. *1

Wie hoch sind die Temperaturen der Karte?
Unter Windows erreicht die Karte ~35 Grad, das maximale Temperatur Target liegt bei ~84 Grad. *1

Wie hoch ist der Stromverbrauch?
Die AMD RX 480 soll lt. Hersteller im Leerlauf 11 Watt verbrauchen (typisches System ~53 Watt unter Windows). Unter Volllast erreicht die AMD RX 480 durch das Power Target (100%) max. 150 Watt (typisches System ~225 Watt unter Windows zb. bei Spielen). *1

*1 - Hinweis: Diese Werte können je nach System, Aufbau, Kühlung, Software, Konfigurationen etc. abweichen, es werden Durchschnittswerte verwendet, in den Reviews können weitere Ergebnisse vergleichen werden.

Passt die Karte in mein Gehäuse?
Bis jetzt bestätigte Informationen:
Länge = 240 mm, PCB = 180 mm
365290d1466535961-amd-radeon-rx-480-der-redaktion-eingetroffen-radeon-rx480-reference-16.jpg
Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 530% (1080p), bzw. 69% (4K) und ordnet sich von der Leistung her zwischen einer GeForce GTX 970 und AMD R9 390 ein.

Overclocking:
Zitat HardwareLUXX: Wir haben der Radeon RX 480 das voll Power-Limit auf +30 % gegönnt. Außerdem haben wir die Spannung von 1,1 auf 1,15 V (für den P-State 7) angehoben und uns danach nach und nach an ein stabiles Maximum für den Takt herangearbeitet. Letztendlich haben wir einen stabilen Takt von 1.420 MHz erreicht. Dies entspricht einer Steigerung von 12,2 % gegenüber den vorherigen 1.266 MHz Boost-Takt. Um diesen Takt halten zu können mussten wir die Lüfterdrehzahl etwas nach oben anpassen, was die Karte zwar etwas lauter machte, die GPU-Temperatur aber auch leicht senken konnte.

Zitat Computerbase: Zumindest das Testexemplar der Referenzkarte hat wenig Reserven fürs Übertakten. So lässt die Polaris-10-GPU ein Plus von nur 64 MHz zu, bevor es zu ersten Abstürzen kommt. Gut möglich, dass der einzelne Sechs-Pin-Stromstecker und das PCB mehr nicht zulassen – das müssen erste Partnerkarten zeigen. Deutlich mehr Spielraum hat der GDDR5-Speicher von Samsung. 500 MHz mehr und damit 4.500 MHz sind problemlos möglich – mehr lässt das WattMan-Tool derzeit nicht zu. Nicht vergessen darf man beim Übertakten das Power Target hochzuziehen. Andernfalls kommt von dem höheren Takt nichts an.

Neue Boost-Technologie und OC Tool Wattman:
Mit dem Polaris-10-Chip geht AMD weg vom bisherigem Boost-Verfahren, dessen Aufgabe eher nur darin lag, absolute Lastspitzen abzufangen, die Grafikkarte aber ansonsten an ihren Maximal-Takt zu bringen. Das neue Boost-Verfahren bei Polaris 10 geht vielmehr denselben Weg, welchen nVidia bei seinem Boost-Verfahren bereits ansetzt: Die Karte hat wieder einen Basetakt, hinzu kommt ein Maximal-Takt, welcher aber nur bestenfalls erreicht wird. Der reale Boost-Takt befindet sich dazwischen und wird durch Temperatur- und Power-Limits dynamisch geregelt.

AMD legt mit der Radeon RX 480 ein neues Overclocking-Panel im Rahmen des AMD-Treibers auf, den "Wattman". Hierbei hat man alle Steuerungs- und Overclocking-Funktionen auf einen Blick und kann nachfolgend an allen möglichen Stellschrauben drehen: Takt & Spannung in allen P-States, Lüfterregelung, Temperatur- und Power-Limit. Das ganze ist deutlich komfortabler wie umfangreicher als im Overdrive-Panel früherer AMD-Treiber, ist also sicherlich eine gutklassige Verbesserung.

Alternative Kühler: (Referenz Design)
ACHTUNG:
Durch das entfernen des Original Kühler ist mit Garantieverlust zu rechnen, weder ich noch HWLuXX übernehmen hierfür die Haftung und Verantwortung für Folgeschäden.)
Lochabstand = 55 mm (benachbarte Löcher) bzw. 75 mm (diagonal)
365292d1466535978-amd-radeon-rx-480-der-redaktion-eingetroffen-radeon-rx480-reference-18.jpg

365293d1466535988-amd-radeon-rx-480-der-redaktion-eingetroffen-radeon-rx480-reference-19.jpg
Luftkühler inkl. VRM: (Quelle: PCGH)
HerstellerModellLinkVRM Kühlung
ArcticAccelero Mono PlusDE - ATEinzelteile müssen aufgeklebt werden
ArcticAccelero S3DE - ATvia BackSide Kühlung
ArcticAccelero Twin Turbo IIDE - ATEinzelteile müssen aufgeklebt werden
ArcticAccelero Twin Turbo IIIDE - ATvia BackSide Kühlung
ArcticAccelero Xtreme IIIDE - ATEinzelteile müssen aufgeklebt werden
ArcticAccelero Xtreme IVDE - ATvia BackSide Kühlung
EKL-AlpenföhnPeter 2DE - ATEinzelteile müssen aufgeklebt werden
RaijintekMorpheus 2DE - ATEinzelteile müssen aufgeklebt werden

AiO Kühler inkl. VRM:
HerstellerModellLinkVRM Kühlung
ArcticAccelero Hybrid II-120DE - ATvia BackSide Kühlung
ArcticAccelero Hybrid III-140DE - ATnur Generic Version

Wasser Kühler:
Allgemeine Hinweise
Dies ist ein Sammelthread für die AMD RX480. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Persönliche Anliegen an die Luxxer:
  • Es ist mein erster Sammelthread, daher bitte ich euch nachsichtig zu sein. :fresse2:
  • Fehler, Wünsche, Änderungen etc. bitte per PM an mich und nicht im Thread selber deponieren.
  • Versucht bitte sachlich und objektiv beim "Thema" zu bleiben, Danke. ;)
Danke geht an:
Sonstiges:
UMFRAGE: Welcher AMD Boardpartner der beste?
AMD Radeon RX 470/480 Undervolting/Overclocking-Thread

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Serienstreuung sicherlich. Evtl hast ein Exemplar erwischt dass generell weniger Spannung braucht - sowas gibts ja schon lange, nicht nur im GPU Bereich, ist ja bei CPUs nicht anders.

Hab mich generell noch zu wenig damit befasst und auch noch keine Karte zum Testen, und es gibt auch noch zu wenig User die alles auf Herz und Nieren getestet haben und mit anderen verglichen haben.

Aber ich gehe mal davon aus, dass es wie bei neueren CPUs auch so was wie "VIDs" für die einzelnen Boosttakte/P-States gibt (analog bei CPUs einzelne VIDs für jeden einzelnen Multi), so dass sicher von GPU zu GPU Unterschiede da sein können.

Alles Mutmaßungen, aber für mich gut vorstellbar.

Falls Jemand wie ich Probleme mit der Win 8.1 Installation hat -

Win 8.1 fehlt jegdliche Information zur RX 480 in der driver.inf - es wird nur der Audiotreiber zum installieren angeboten und die Graka nur als Microsoft Basic Display Adapter erkannt.

Folgendes hat geholfen:

Win7 Treiber herunterladen ( radeon-crimson-16.6.2-with-dotnet45-win7-64bit ) und extrahieren.

Im Ordner \Radeon-Crimson-16.6.2-With-DOTNet45-Win7-64Bit\Packages\Drivers\Display\W76A_INF\ auf die C7303809.inf rechtsklicken und installieren auswählen.
Für CCC noch im Ordner \AMD\Radeon-Crimson-16.6.2-With-DOTNet45-Win7-64Bit\Packages\Apps\CN\CNext\cnext64\ die ccc-next64.msi ausführen und neustarten.


Alternativ auf Win 10 Updaten ... (oder n Treiber Update warten).

Grüße aden

Läuft wie bei der cpu, die Gpu bekommt eine Voltage-ID und danach wird die Offset Abstufung im Graka-Bios gesetzt.

und wie war der Verbrauch der Karte?

Schätze mal bei dem GPU Takt ist die 480 schneller als ne GTX980 oder?

Zuletzt bearbeitet:

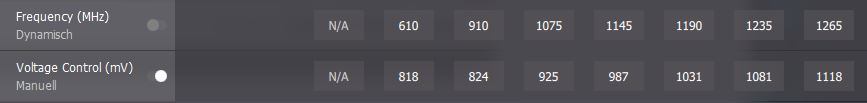

UV bringt schon was:


Bei mir läuft sie jetzt mit

P5: 1020mv
P6: 1040mv
P7: 1060mv

Mit den Standardtaktraten.

Verbrauch und Temp sind nur sehr leicht gesunken, dafür hält sie jetzt den boost clock durchgehend unter Vollast.

Zuletzt bearbeitet:
und wie war der Verbrauch der Karte?

Schätze mal bei dem GPU Takt ist die 480 schneller als ne GTX980 oder?

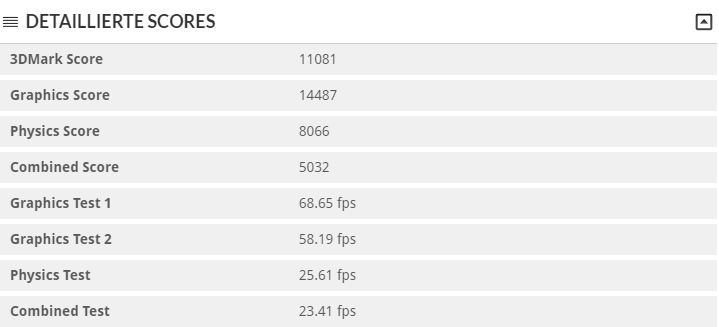

Jupp, der gpu Score ist höher als bei einer 980@stock.

Aber die kann man natürlich eben auch noch übertakten..

Gesendet von meinem LG-H815 mit Tapatalk

Nein,denn die günstigste neue 980 kostet 349€ . :)

Zuletzt bearbeitet:
Ja, jetzt. Aber nicht beim Marktstart.

Keine Sorge,ich lasse mich nicht auf ne sinnlose Diskussion mit Mitgliedern der roten oder grünen Fraktion ein :d

Heute kam meine RX 480

Kurz ne kleine runde Witcher 3 gezockt.
Direkt ist sie bei 1080P auf Ultra einstellungen auf Max Boost und 82 grad hochgegangen, sowie 100% GPU Auslastung.
Muss aber sagen das sie deutlich leiser als meine Alte 7970Ghz Edition ist.
Hatte laut GPUz max 150W gehabt.

Gruß
Mera

Woooohoooo der Anschluss für den 8Pin ist hinten am PCB! Dann passt die Nitro schon mal in mein Case und ist damit ein heißer Kandidat für meine neue Graka :)

Ich spiele jetzt seit gut ner Stunde mit den P-State Einstellungen herum.

Wattman ist top, ich kann nur jedem empfehlen die Spannung anzupassen. Habe jetzt fast 0.1V weniger unter Last als standard und das macht sich doch schon sehr bemerkbar. Ab und an übernimmt er die Werte nicht nach zuviel herumspielen, was sich nach nem Neustart aber wieder gibt.


Werde sobald die neue WLP da ist versuchen den Kühler meiner alten ASUS 7950 DCII auf die RX zu montieren, das Silikon China zeugs das ich noch da hab will ich der Karte nicht antun.
Oder halt den EKL Peter, da könnte es aber auf den ersten Blick mit nem VRM kühler eng werden. ( Mit dem hintersten Ram chip wirds bei beiden eng)

Das einzige was mich bis jetzt stört ist der Referenz-Föhn.




Zuletzt bearbeitet:
