[Sammelthread] ASRock Fatal1ty X370 Gaming K4

JZ_ · 12.09.2017

Ich date die LED FW auch immer sofort für meine Kunden ab und deswegen hatte ich den Bug auch nicht

Erst nach vielem hin+her und anderen neuen Board-Tests kamen wir drauf, dass es damit zusammen hing. Sachen gibt´s

FR3AK01 · 13.09.2017

JZ_ schrieb:
Wir haben das Problem identifiziert und nun eine Lösung für den DDR4 Voltage Bug;

Lösung: JZ Board

Super! Werde ich gleich heute Abend durchführen.

Sehr kurios. Da ich bswp. überhaupt keinen Wert auf LED etc lege, habe ich die Software gar nicht installiert.

JZ_ · 14.09.2017

NoiseKiLLeR · 15.09.2017

will ja nix sagen aber das board hat immer noch cpu temp bug mit den 20grad

hab jetzt aufm

asus prime 1600x 100% 62c auf dem 1700x 66c

Asrock Gaming X 1600x 100% 84c und dem 1700x 87c

unter cpuTin 55 grad bei 100% im bios zeigt mir aquch höhere werte an,

was liegt jetzt wirklich an ?

kozfogel · 16.09.2017

1. Ich nehme an Bios ist aktuell? > 3.00
2. Spannungen bei beiden auf dem gleichen Fixwert?
3. Was hat sich seit:

NoiseKiLLeR schrieb:
hab jetzt das gaming x bin recht angetahn .... die XMP wurde bei auswahl ohne murren übernommen und sind 3200mhz ohne zutun prime 24stunden stabil, cpu spannung ist zum asus prime 0,2 volt weniger ne menge holz max cpu temp liegt bei 55grad bei 29grad raum

geändert?

NoiseKiLLeR · 16.09.2017

eigentlich von anfang an bios ist 3.2 mit allen fixen hab das board erst 2 wochen ca

kozfogel · 16.09.2017

Und das Gaming X welches du vor ca 1.Monat hattest war ein anders?

Zum bug - ich halte es für unwarscheinlich das der noch da drin schlummert. Würde eher auf hohe Spannung, oder nicht 100% sitzender Kühler Tippen. Ich bin sogar der Meinung das war nur im Ryzen Master so (korrigiert mich wenn ich da falsch liege).

NoiseKiLLeR · 16.09.2017

sry mein fehler habs schon 1monat lol ... wie die zeit vergeht .... denoch fehler ist zeit anfang an .... ich beobachte das ganze mal weiter kühler nein .....der ist 100%

FR3AK01 · 16.09.2017

Kurze Rückmeldung. Heute bin ich dazu gekommen die LED Firmware zu aktualisieren. Danach neu gestartet, im BIOS das XMP Profil geladen. Auf Anhieb mit 3200Mhz gebootet. Auf Stabilität muss ich noch testen.
Habe sonst nichts angepasst bisher. Ist es generell besser den RAM manuell einzustellen oder einfach das XMP Profil lassen?

zwu · 17.09.2017

- - - Updated - - -

ich hab übelste probleme die cpu über 3800mhz zu bringen.
hab nen 1600x und sobald ich mehr als 3800mhz einstelle - funkstille!

die die 3800mhz laufen mit ca 1.3325V aber 3850mhz postet auch ned mit 1.376V, wahrscheinlich brauch ich mehr saft ;D
da lohnt kaum oc, wenn ich auf auto lass clockt xfr öfters mal auf 4000mhz ....

was habt ihr so für CPU OC Werte?

JZ_ · 17.09.2017

Guten Morgen!

Hatte auch schon einige 1600X die keine 4 GHz schafften und auch nur so bei max. 3.8 GHz gingen. Hast evt. eine schlechtere CPU-Güte erwischt :/

zwu · 17.09.2017

komisch, hab jetzt mal im bios rumprobiert.
3.9GHZ warn nicht drin mit 1.4V, dann CSM disabled, kam ich nurmehr ins uefi aber konnte hochschrauben und posten mit 4ghz, dann wieder enabled und bin jetzt im windows mit 4ghz bei 1.43V.
Das is mit aber zuviel für perma OC

prime95 hat den pc instant gecrashed.

das beste mMn ist auto setting mit allcore auf 3.7ghz und xfr hüpft auf 4.05~4.1 GHZ
im idle springt die Core Voltage (SVI2 TFN) von 1.3V~1.5V ( beunruhigt mich ein wenig)
unter last um die 1.28V

kozfogel · 17.09.2017

Ja, CSM/Fastboot hat ein wenig Auswirkung auf den Boot (ich glaube ein Teil der Einstellungen wird nach einem Kaltstart anders geladen in dem Fall). Aber alles in Allem macht Ryzen schnell dicht.
Ein sehr guter 1800x macht All-Core dauerthaft mit Akzeptabler Spannung maximal 4.1 - ein sehr schlechter 1700 kommt aber ebenfalls mit akzeptabler Spannung auf 3.8 - also ca 7% Differenz. Das erleichtert mir erheblich die Kaufentscheidung

Andererseits wäre es natürlich auch gut wenn man mal eine Perle erwischen könnte (wie bei intel) - die +15% und mehr mitmacht.

Ich hab mir 1.3v als Zielspannung ausgesucht und komm damit auf 3.75 - ich könnte auch 3.85 mit 1.37v - aber ich verzichte auf die 2% und hab lieber ein System das unter Last auch nicht zu hören ist.

zwu · 17.09.2017

ja 3.8 schaff ich auch mit 1.32v aber mehr halt nicht und lohnt nicht wirklich bei 3.7 stock speed

ich lass einfach auf auto und regel die volt noch mit nem offset runter; unter last auf 1.25V mit 3.7ghz

PeTig · 18.09.2017

Bios 3.30 für das Gaming K4 ist da.

1. With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
PS1. Windows update is available for version P3.00 or later.

kozfogel · 19.09.2017

Jetzt hab ich mal eine Frage =)
Und zwar hab ich vor einigen Wochen jemandem erklärt das man nur einen festen Multi, eine fest Spannung eingeben muss und mit dem Ryzen Power Plan taktet der CPU nach einer minute autmatisch runter. Das scheint nicht immer der Fall!
Wenn ich 3.75Ghz bei 1.3v einstelle, geht das ohne Problem. Stell ich 3.6Ghz bei 1.2v ein, passiert es nicht (alle anderen settings natürlich unberührt). Warum?

DiNoSSo · 21.09.2017

Hallo
Ich habe mir gestern einen neuen PC mit besagten Board und einem Ryzen 1600x zusammengebaut.
Speicher sind G Skill, Flare X 3200 MHz 16GB 2x 8GB
Netzteil 500 Watt be quiet
Graka Gainward 1080.
Nun zu meinem Problem, wenn ich den PC starte
laufen alle Lüfter an aber er piept nicht und startet alle
10 Sekunden neu. Ich komme nicht einmal ins BIOS.
Speicher habe ich schon umgesteckt und auch nur mit einem Riegel probiert. PC piept auch ohne Graka nicht.
Könnt ihr mir bitte helfen?

JZ_ · 21.09.2017

Hallo,

den CPU 8pol Stromanschluß hast du aber gesteckt ? Was für eine BIOS Version steht auf dem BIOS Chip ?

Kann sein, dass der Speicher nicht erkannt wird, weil das BIOS zu alt ist !!! Müsste dann immer F9 zeigen und wieder rebooten !!!

Deswegen date ich immer das BIOS up, wenn ich Ware versende und prüfe sogar Speicher

kozfogel · 21.09.2017

kozfogel schrieb:
Jetzt hab ich mal eine Frage =)
Und zwar hab ich vor einigen Wochen jemandem erklärt das man nur einen festen Multi, eine fest Spannung eingeben muss und mit dem Ryzen Power Plan taktet der CPU nach einer minute autmatisch runter. Das scheint nicht immer der Fall!
Wenn ich 3.75Ghz bei 1.3v einstelle, geht das ohne Problem. Stell ich 3.6Ghz bei 1.2v ein, passiert es nicht (alle anderen settings natürlich unberührt). Warum?

Falls es jemand interessiert - er Taktet nur bei ganzzahligen Multis nicht runter. Also:
[...]
3.475 Ghz = ja
3.500 Ghz = nein
3.525 Ghz = ja
3.550 Ghz = ja
3.575 Ghz = ja
3.600 Ghz = nein
3.625 Ghz = ja
[...]

DiNoSSo schrieb:
Hallo
Ich habe mir gestern einen neuen PC mit besagten Board und einem Ryzen 1600x zusammengebaut.
Speicher sind G Skill, Flare X 3200 MHz 16GB 2x 8GB
Netzteil 500 Watt be quiet
Graka Gainward 1080.
Nun zu meinem Problem, wenn ich den PC starte
laufen alle Lüfter an aber er piept nicht und startet alle
10 Sekunden neu. Ich komme nicht einmal ins BIOS.
Speicher habe ich schon umgesteckt und auch nur mit einem Riegel probiert. PC piept auch ohne Graka nicht.
Könnt ihr mir bitte helfen?

Hätte ebenfalls auf 8'Pin/oder GPU 6/8pin getippt - was sagt denn die DBug -LED? und hast du mal den Cmos resettet.

DiNoSSo · 21.09.2017

Ja Stecker sind alle drauf. BIOS Batterie war auch schon draußen,
Und CMOS auch resettet. DBug-Led zeigt auch nichts an auch wenn keine Speicher im Board sind. BIOS Chip kann ich erst am Abend nachschauen.

JZ_ · 21.09.2017

kozfogel schrieb:
Falls es jemand interessiert - er Taktet nur bei ganzzahligen Multis nicht runter. Also:
[...]
3.475 Ghz = ja
3.500 Ghz = nein
3.525 Ghz = ja
3.550 Ghz = ja
3.575 Ghz = ja
3.600 Ghz = nein
3.625 Ghz = ja
[...]

Doch, bei einer Pstates Übertaktung

kozfogel · 21.09.2017

DiNoSSo schrieb:
Ja Stecker sind alle drauf. BIOS Batterie war auch schon draußen,
Und CMOS auch resettet. DBug-Led zeigt auch nichts an auch wenn keine Speicher im Board sind. BIOS Chip kann ich erst am Abend nachschauen.

Wenn die LED nix anzeigt kann eigentlich nur ein Problem bei der Stromversorgung, oder ein Defektes Board vorliegen.

Stöpsel mal alles ab, das nur noch der ATX, der 8-Pol und der Powerbutton dran hängen (gpu, speicher auch alles weg, ausser CPU) - wenn dann keine Dbug LED kommt und das netzteil bei einem anderen Rechner läuft, würde ichs einschicken.

DiNoSSo · 21.09.2017

@kozfogel habe jetzt alles abgeschlossen und 2 Netzteile getestet. Dbug LED 00, kein Pieps und alle 10 Sekunden Neustart.
Board geht zurück.
Danke euch allen.

JZ_ · 21.09.2017

00 deutet auf ein CPU Problem oder deren Ansteuerung hin :/

DiNoSSo · 21.09.2017

Könnte die CPU defekt sein?

kozfogel · 21.09.2017

00 laut handbuch: "Please check if the CPU is installed correctly and then clear
CMOS."

bau sie mal aus und guck ob du einen verbogenen pin erkennst oder noch irgendwas anderes zwischen sockel und cpu geraten ist. War es vorher auch 00 oder hat sich das jetzt geändert?

DiNoSSo · 21.09.2017

war immer 00

- - - Updated - - -

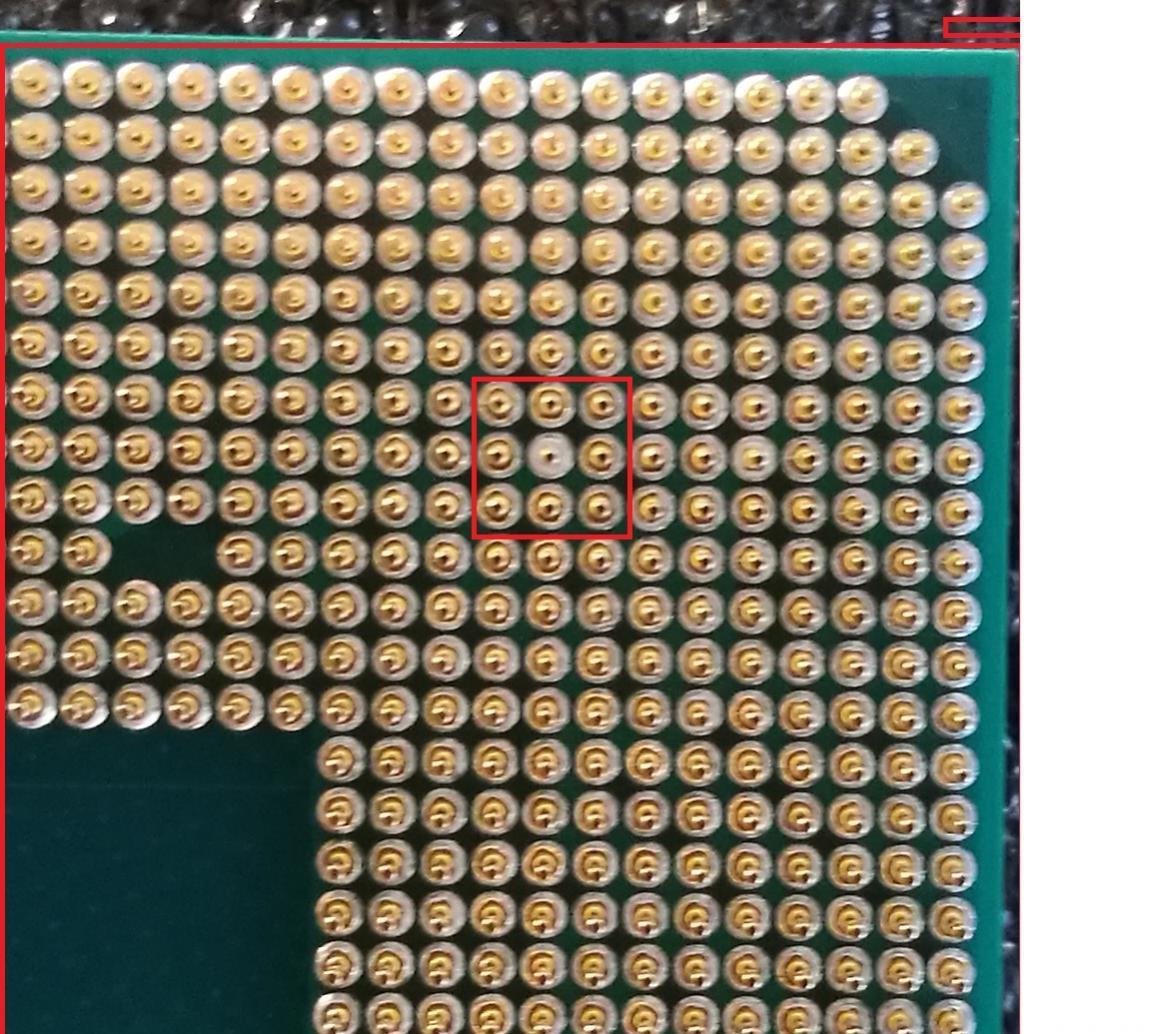

Ein Pin sieht nicht verlötet aus, ist das normal?

kozfogel · 21.09.2017

Das erklärts. Jetzt musst du nur noch rausfinden ob er noch im sockel steckt, noch im Gehäuse oder auf dem Board rumfliegt, oder ob der nie da war...

DiNoSSo · 21.09.2017

Der Pin ist e da wo er sein soll nur nicht verlötet.

the_patchelor · 21.09.2017

Wenn er nicht verlötet wäre, würde er abfallen

Gaming Armor	Power Hi-Density Power Connectors (24 pin and 8 pin) Memory 15μ Gold Contact in DIMM Slots VGA Card 15μ Gold Contact in VGA PCIe Slot (PCIE2) Internet Intel® LAN Cooling XXL Aluminum Alloy Heatsink Audio Creative Sound Blaster™ Cinema 3
Unique Feature	ASRock USB 3.1 ASRock USB 3.1 Type-A Port (10 Gb/s) ASRock USB 3.1 Type-C Port (10 Gb/s) ASRock Super Alloy XXL Aluminum Alloy Heatsink Premium 45A Power Choke Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors) I/O Armor Matte Black PCB High Density Glass Fabric PCB 2oz Copper PCB ASRock Steel Slots ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop
CPU	Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge) IR Digital PWM 12 Power Phase design Supports 95W Water Cooling
Chipset	AMD Promontory X370
Memory	Dual Channel DDR4 Memory Technology 4 x DDR4 DIMM Slots AMD Ryzen series CPUs support DDR4 2933+(OC)2667/2400/2133 ECC & non-ECC, un-buffered memory* AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory* Max. capacity of system memory: 64GB** 15μ Gold Contact in DIMM Slots Please refer to Memory Support List on ASRock's website for more information. *Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS	128Mb AMI UEFI Legal BIOS with GUI support Supports "Plug and Play" ACPI 5.1 compliance wake up events Supports jumperfree SMBIOS 2.3 support CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment
Graphics	Integrated AMD Radeon™ R-Series Graphics in A-series APU* DirectX 12, Pixel Shader 5.0 Max. shared memory 2GB Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required) Supports HDCP with HDMI Port Supports Full HD 1080p Blu-ray (BD) playback with HDMI Port *Actual support may vary by CPU
Audio	7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) Premium Blu-ray Audio support Supports Surge Protection Nichicon Fine Gold Series Audio Caps 120dB SNR DAC with Differential Amplifier TI® NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets) Pure Power-In Direct Drive Technology PCB Isolate Shielding Impedance Sensing on Line Out port Individual PCB Layers for R/L Audio Channel Gold Audio Jacks Supports Creative Sound Blaster™ Cinema 3
LAN	Gigabit LAN 10/100/1000 Mb/s GigaLAN Intel® I211AT Supports Wake-On-LAN Supports Lightning/ESD Protection Supports Energy Efficient Ethernet 802.3az Supports PXE
Slots	AMD Ryzen series CPUs 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4))* AMD 7th A-Series APUs 1 x PCI Express 3.0 x16 Slot (single at x8 (PCIE2))* 4 x PCI Express 2.0 x1 Slots Supports AMD Quad CrossFireX™ and CrossFireX™ Supports NVIDIA® Quad SLI™ and SLI™ 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module 15μ Gold Contact in VGA PCIe Slot (PCIE2) Supports NVMe SSD as boot disks *This feature is only supported with Ryzen Series CPUs (Summit Ridge).
Storage	6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)* 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x2 (10 Gb/s)* *Supports ASRock U.2 Kit Supports NVMe SSD as boot disks
Connector	1 x COM Port Header 1 x TPM Header 1 x Power LED and Speaker Header 1 x AMD Fan LED Header 2 x RGB LED Headers* 1 x CPU Fan Connector (4-pin) 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)* 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)** 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)** 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) 1 x Front Panel Audio Connector 1 x AMD LED Fan USB Header 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection) 1 x Dr. Debug with LED Supports up to 12V/3A, 36W LED Strip The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power. **The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
Rear Panel I/O	2 x Antenna Ports 1 x PS/2 Mouse Port 1 x PS/2 Keyboard Port 1 x HDMI Port 1 x Optical SPDIF Out Port 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection) 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection) 6 x USB 3.0 Ports (Supports ESD Protection)* 1 x Fatal1ty Mouse Port (USB 3.0) is included 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks) Software and UEFI
Software	ASRock F-Stream ASRock RGB LED ASRock Key Master ASRock APP Charger ASRock XFast LAN*
UEFI	ASRock Full HD UEFI ASRock Instant Flash ASRock Internet Flash ASRock Crashless BIOS ASRock Easy RAID Installer *These utilities can be downloaded from ASRock Live Update & APP Shop.
Support CD	Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Accessories	Quick Installation Guide, Support CD, I/O Shield 4 x SATA Data Cables 1 x ASRock SLI_HB_Bridge_2S Card 3 x Screws for M.2 Sockets
Hardware Monitor	Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
Form Factor	ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
OS	Microsoft® Windows® 10 64-bit* *For the updated Windows® 10 driver, please visit ASRock's website for details.
Certifications	FCC, CE ErP/EuP ready (ErP/EuP ready power supply is required)

G.Skill Flare X 16GB Kit (8GBx2) 3200Mhz	F4-3200C14D-16GFX	@3200Mhz (XMP-Profile)
G.Skill Trident Z 32GB Kit (16GBx2) 3200Mhz	F4-3200C14D-32GTZ	@2933Mhz 18-16-16-16-40 1.35V
G.Skill Trident Z 16GB Kit (8GBx2) 3200Mhz	F4-3200C14D-16GTZ	@2933Mhz (XMP-Profile)
G.Skill Trident Z 16GB Kit (8GBx2) 3600Mhz	F4-3600C15D-16GTZ	@3200Mhz 14-14-14-14-34 1.36V
G.Skill RipJaws V 16GB Kit (8GBx2) 3600Mhz	F4-3600C16D-16GVK	@2933Mhz 14-14-14-14-34 1.35V
Crucial Ballistix Tactical 16GB Kit (8GBx2) 2666Mhz	BLT2C8G4D26AFTA	@2666Mhz (XMP-Profile)
Crucial Ballistix Sport LT 16GB Kit (8GBx2) 2400Mhz	BLS2C8G4D240FSE	@2933Mhz 20-20-20-20-48 1.35V
