Hab hier mal wieder war, das das Thread-Posten eventuell wert ist wegen erfahrung und so
Geht wie so meist um eine Gigabyte 980ti Gaming G1. Zu 80% ist ja bei der Gigabyte 980ti Windforce oder Gaming G1 die untere vMem Phase unten rechts in der ecke defekt, genauer gesagt die zwei SMD Filter welche mit der zeit hochohmiger werden...so auch hier an und für sich

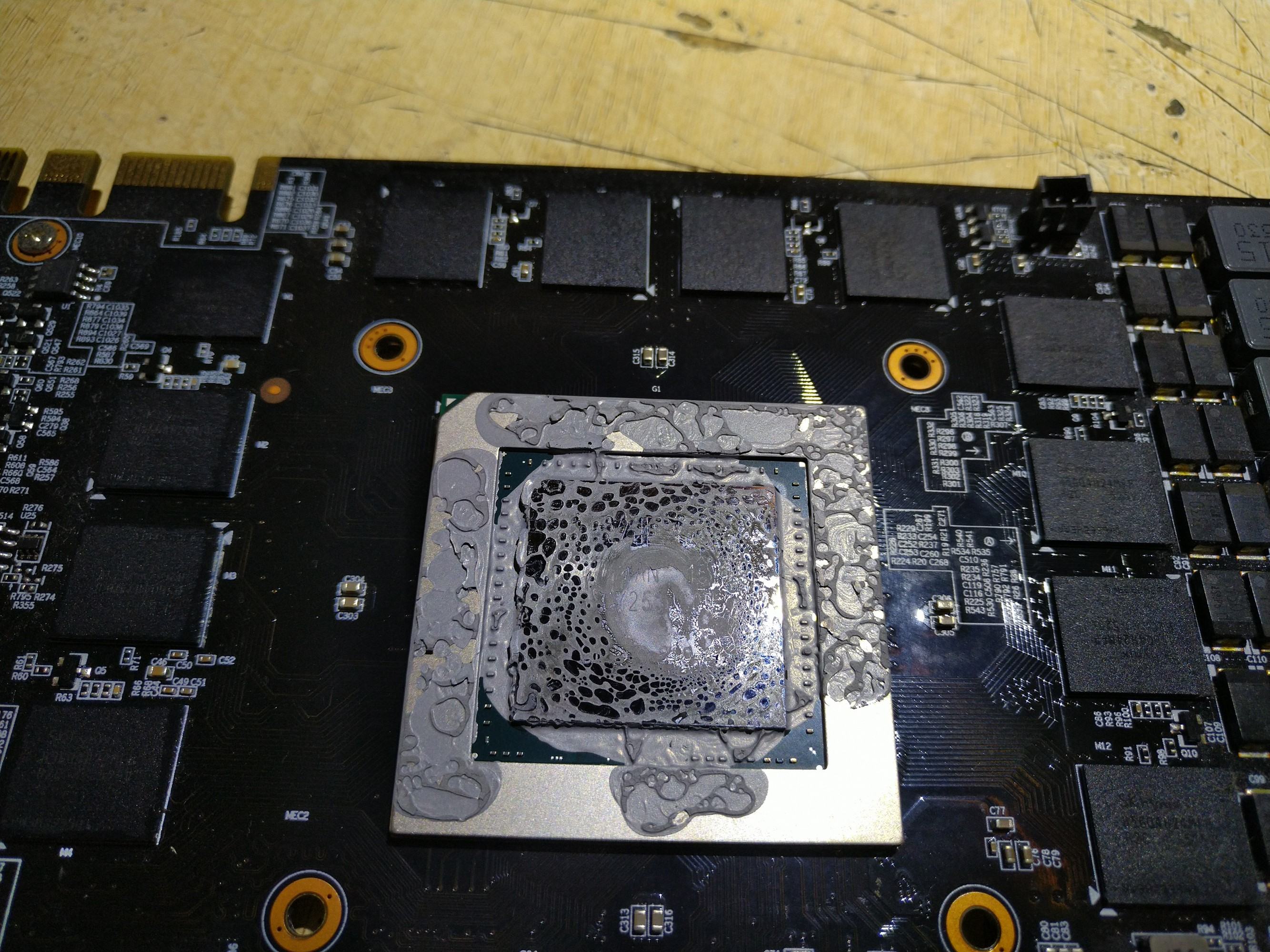

Nebenbei - an Wärmeleitpaste Spart Gigabyte nicht ^^

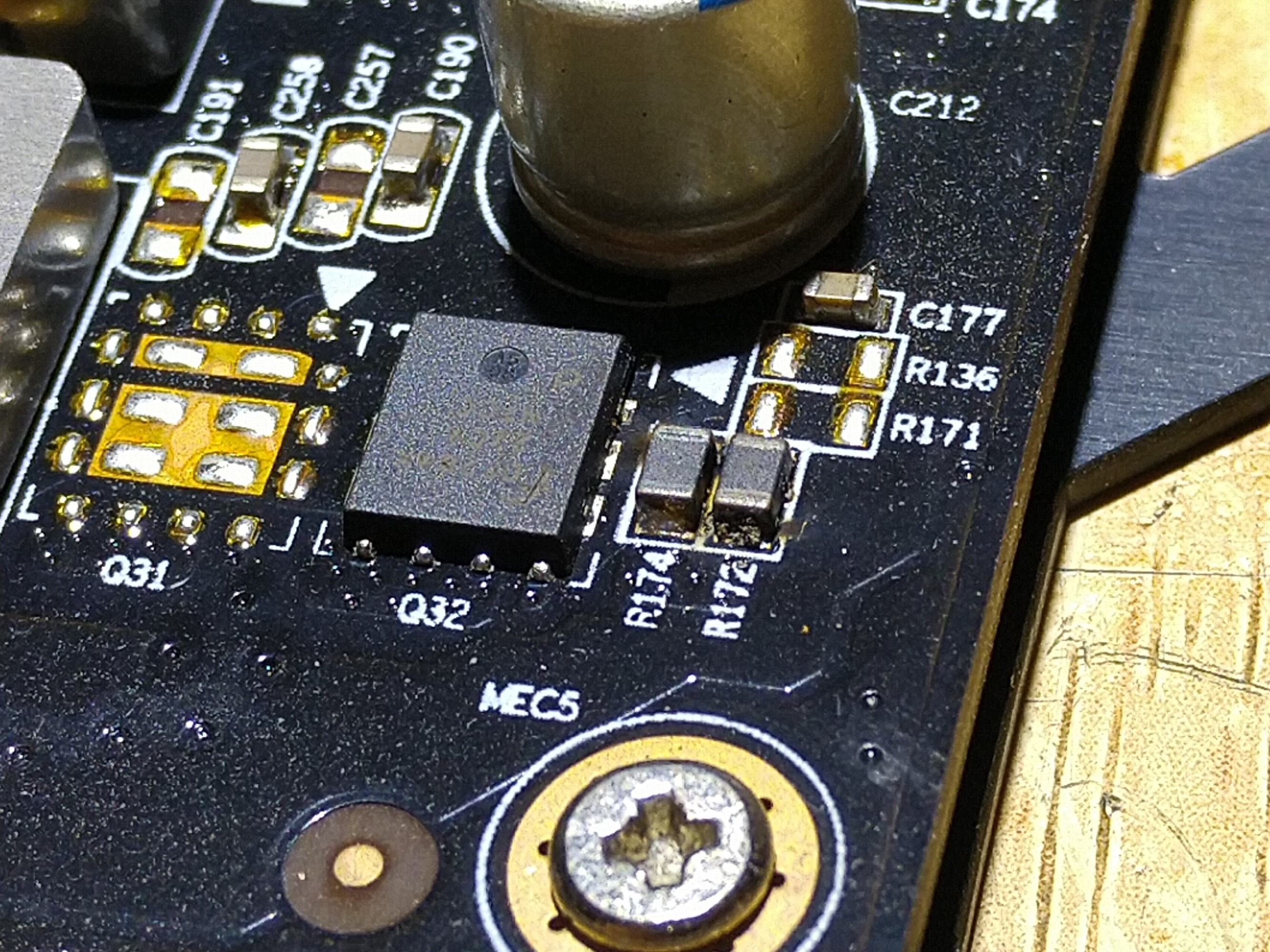

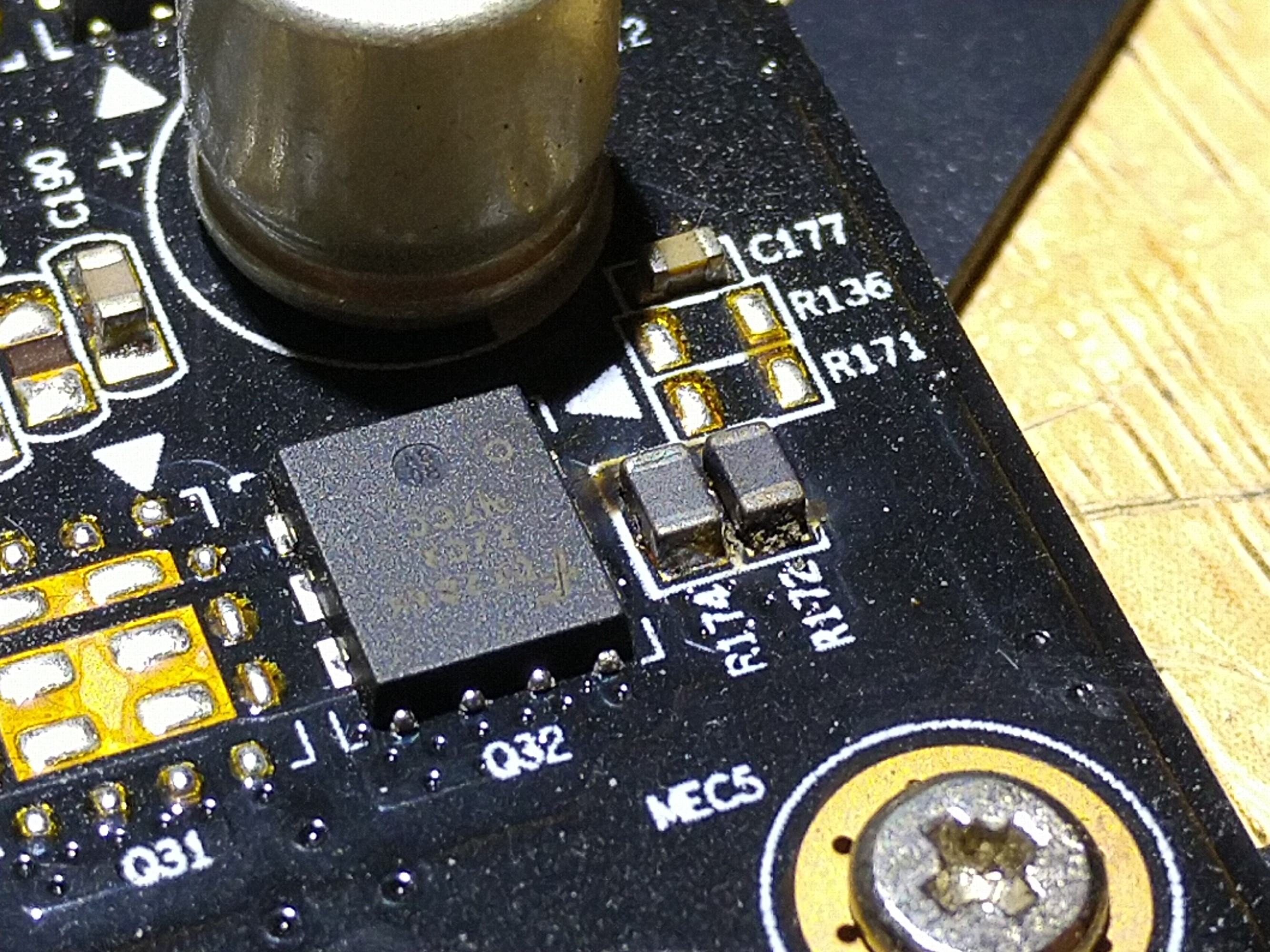

Hier die beiden besagten SMD Filter, welche schon stark mitgenommen aussehen aber zum glück hier noch nicht abgefackelt sind und das PCB da zu Kohle verarbeitet haben
Nach kurzer Messung kam raus - die beiden die eigentlich Messtechnisch 0,0 - 0.1Ohm Widerstand haben sollten, haben hier schon um die 0.8Ohm, und das im Kalten zustand wohlgemerkt. Wenn Strom drüber fließt, werden die wärmer und damit auch Hochohmiger und damit noch Wärmer weil noch mehr Verluste...

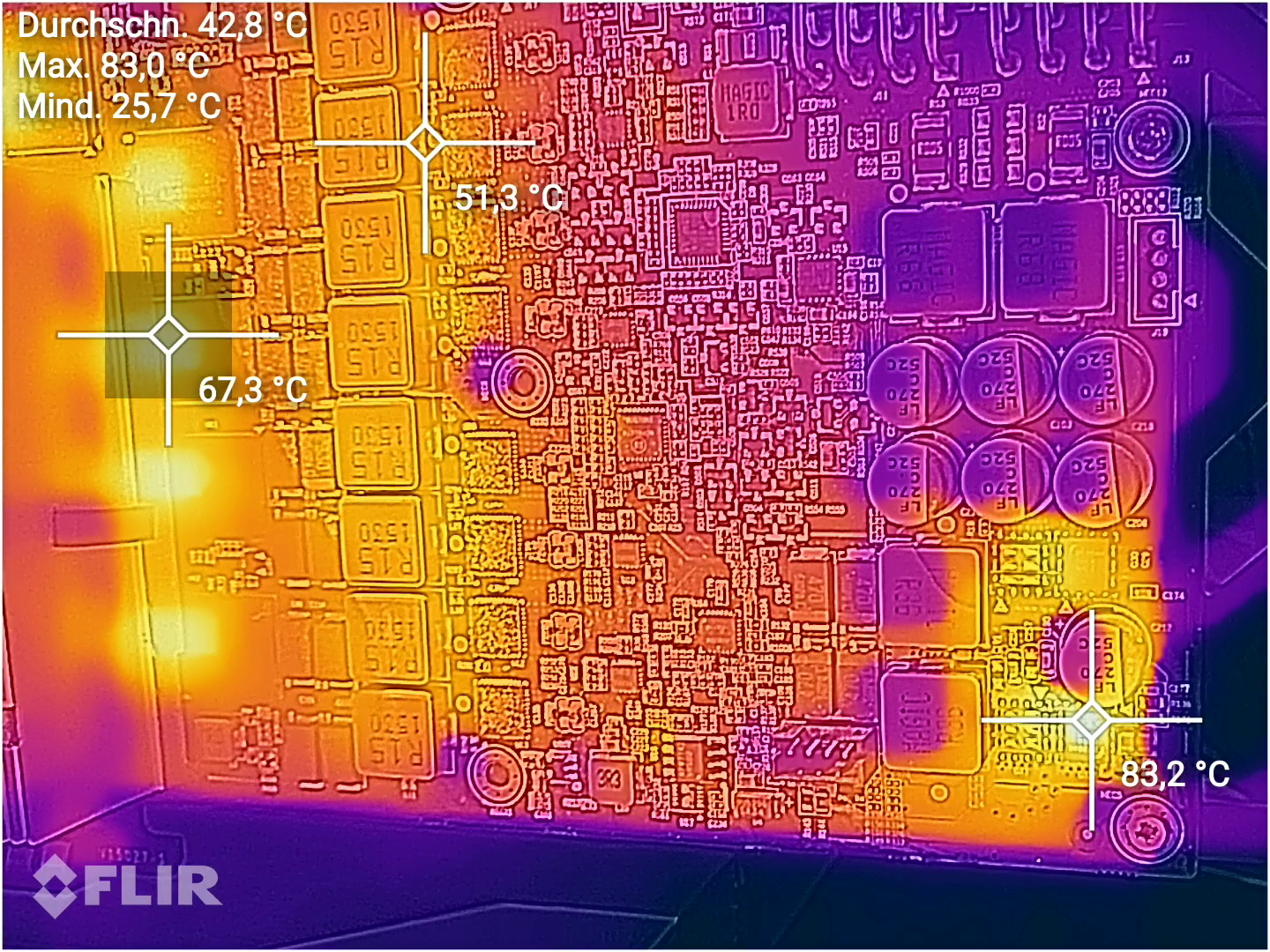

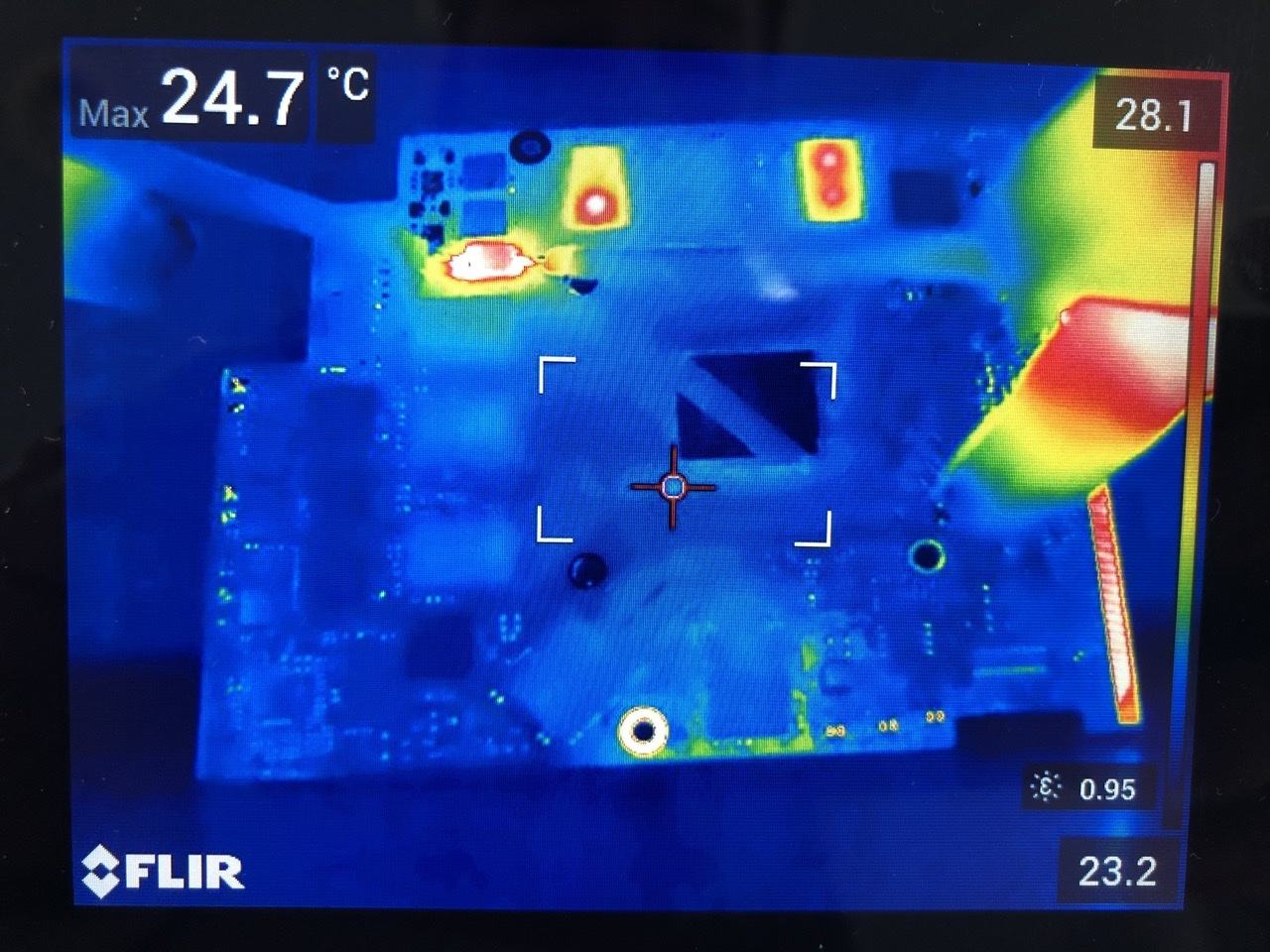

Hier nach 3 sekunden nach der Treiberinitialisierung:
(Wärmebild & "normales" bild haben hier leider ein Offset, sieht man aber dass das Wärmebild ein paar Millimeter weiter nach links gedriftet ist)
Das sieht man erst nach der Treiberinitialisierung, weil erst dann kurzzeitig alle RAMs hoch Takten und damit erst die Phasen richtig belastet werden (erst dann arbeiten übrigens auch die restlichen 7 vGPU Phasen, sonst läuft nur die oberste der 8 Phasen)

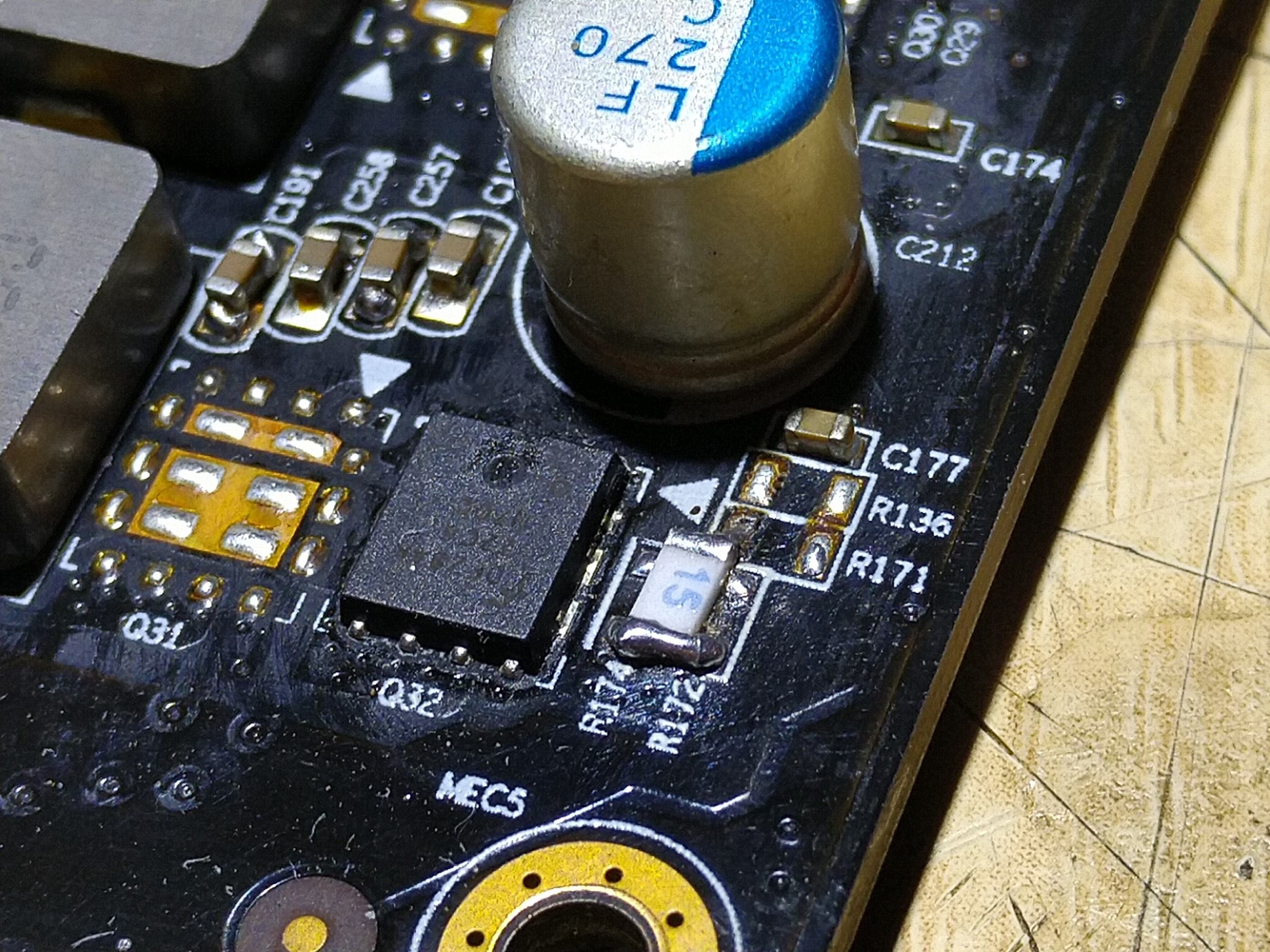

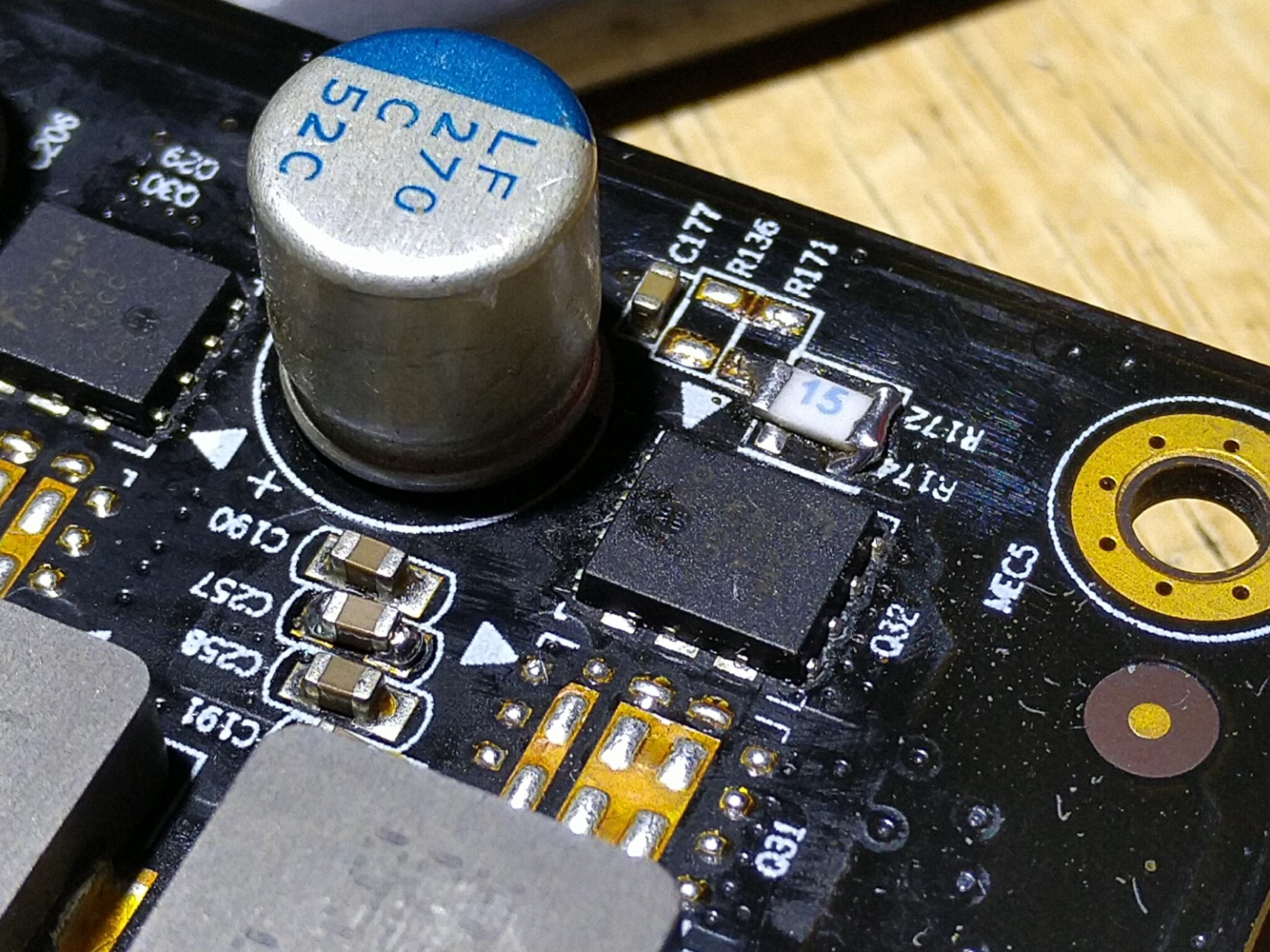

Messtechnisch war aber erstaunlicherweise der untere DualN Mosfet noch heile, auch die Gate Pins sahen messtechnisch sauber aus. Also kurzerhand wie immer die beiden defekten SMD Filter getauscht gegen eine SMD Sicherung, damit auch da etwas Sicherheit ist falls der Mosfet sterben sollte
Nochmal nachgemessen ob alles passt - sieht gut aus. Beide Phasen schwingen sauber lt. Oszilloskop. Also ab damit ins Testsystem ans Testen. Gesagt getan, der Treiber lies sich jetzt initialisieren, ich hatte kurz ein normales Bild - leider nur für ein paar Sekunden, dann war ruhe. Blackscreen und Netzteil hat abgeschaltet. Ich dachte mir schon - gut, okay, hat der untere DualN Mosfet vielleicht doch ein Treffer abbekommen gehabt und den hats jetzt ganz erlegt...
Nach einer Messung kam allerdings raus, das nicht der untere DualN Mosfet defekt war, sondern der von der oberen vMem Phase 😦
Die hats in den ganzen Jahren wo ich das hier schon mache bei den karten - noch nie zerlegt gehabt, und ich hatte von den Gigabyte schon sehr viele Karten aufm Tisch liegen...
Nix gut jedenfalls, und als meine Messspitze dann auf die R33 Spule wanderte um den Widerstand der Speicherspannungsversorgung zu Messen wo mich hier eigentlich um die 80-90Ohm angrinsen sollten (Hynix ram, Samsung karten liegen da bei um die 20Ohm) war meine Stimmung ganz am Boden wo ich nur noch jämmerliche 3Ohm gemessen hatte gegen Masse
.
Wenn der Widerstand der vMem Rail so niederohmig ist, wars das eigentlich gewesen für den MemoryController in der GPU.
Mir ist absolut unklar, warum es die obere Phase zerschossen hat, und obwohl die vom PCIe Slot mit Strom versorgt wird wo werksseitig eine Sicherung drauf ist - hats dennoch gereicht damit die 12V durch den Mosfet durchgeschlagen haben bis in den Speicher und GPU hinein, das passiert alles innerhalb weniger Millisekunden bis das Netzteil abschaltet und die Sicherung auf dem PCB am Slot ebenfalls durchhaut.
Das ist eben der Nachteil von einem Synchronwandler - wenn der HighSide Mosfet kaputt geht, fließen die 12V am Eingang schön direkt hindurch
Aber ich wollte nix unversucht lassen, ich nahm erstmal einen einzelnen Speicher runter und habe diesen mal durchgemessen. Der Hynix Ram sollte eigentlich um die 5 kOhm haben - der abgelötete hatte nur noch 120 Ohm. Das gab mir ein minimalistischen Hoffnung Schimmer dass die GPU bzw. der Memory Controller in der GPU doch noch überlebt haben könnte.

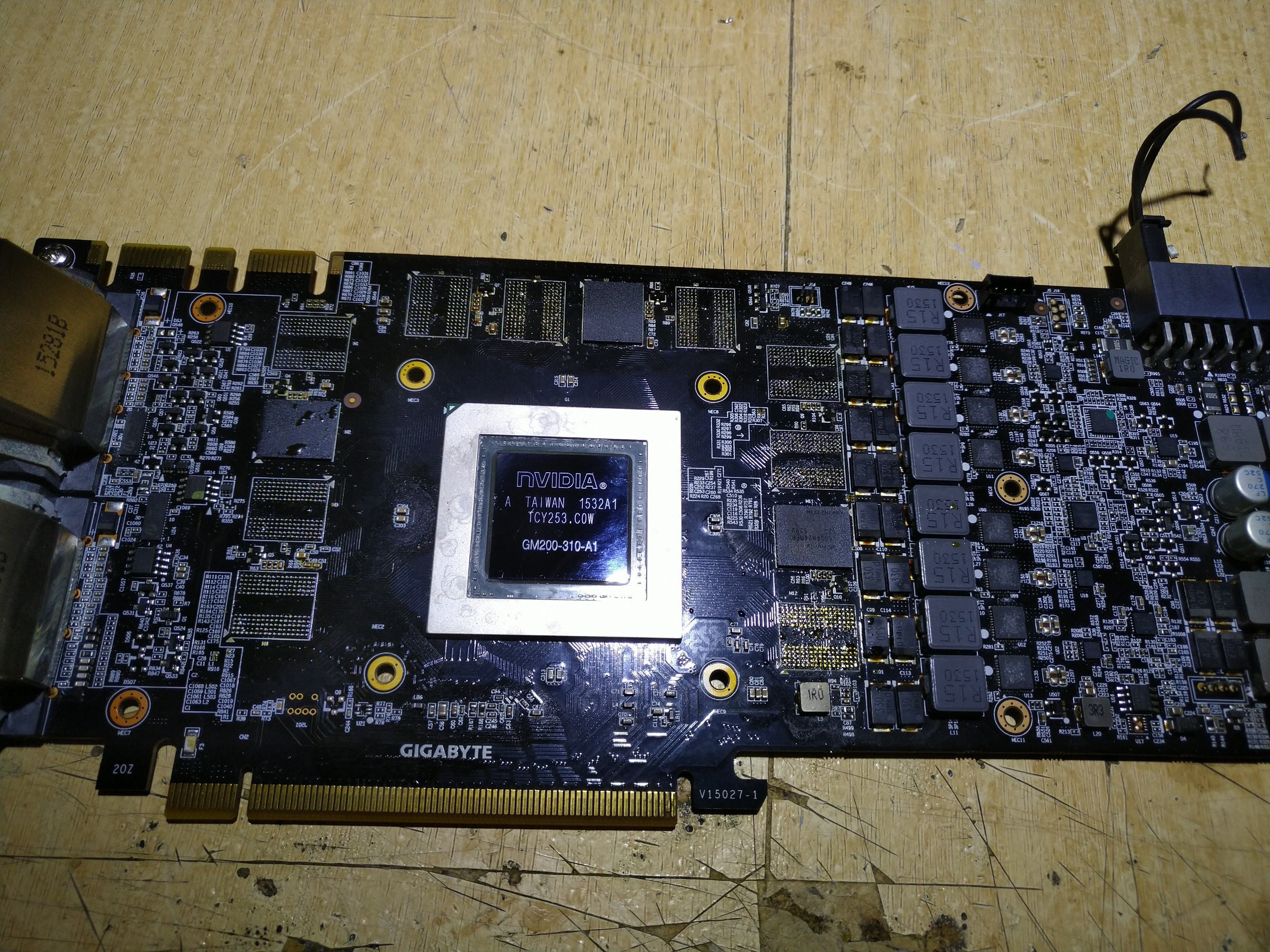

Also nahm ich erstmal alle Speicher ab, auch die restlichen Ram Chips hatten alle ein Widerstand im bereich zwischen 100 und 150 Ohm. Ich hab danach mit meiner quick&dirty Methode erstmal provisorisch 3 neue gebrauchte Speicher von mir draufgepackt
Zusätzlich habe ich die vMem Phase wieder repariert, zwei neue DualN Mosfets draufgepackt und die PCIe Eingangssicherung getauscht

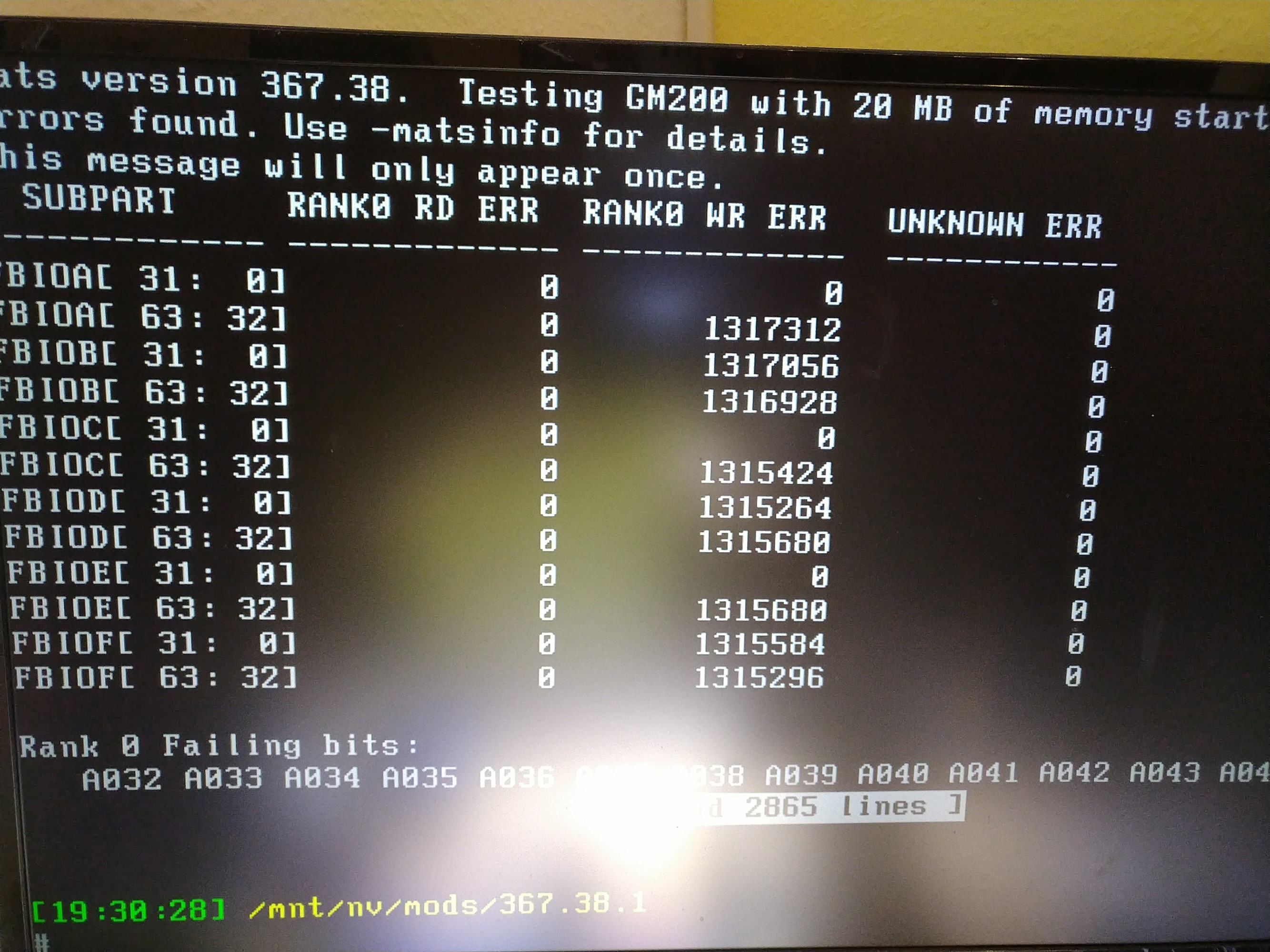

Dann gings ans Testen mit MATS/MODS als zweitkarte, Ergebnis:
ich traute meinen Augen nicht, genau die 3 Ram-Bänke wo ich provisorisch 3 Rams draufgepackt hatte - zeigten keine Fehler mehr.
Das gab mir Mut, doch mal alle Rams zu tauschen, also auf gings erstmal mit den 3 Rams wieder runter und Pads reinigen

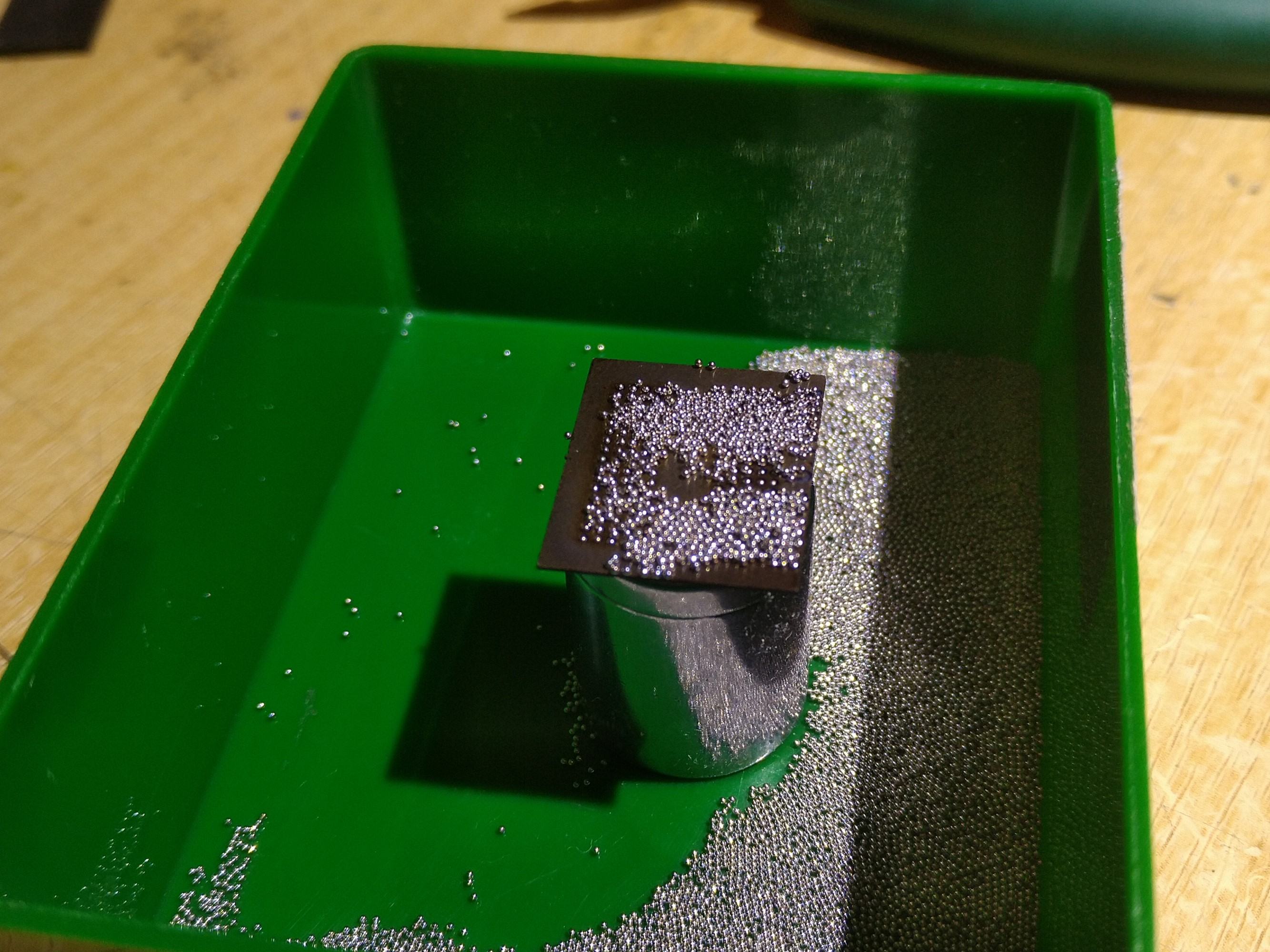

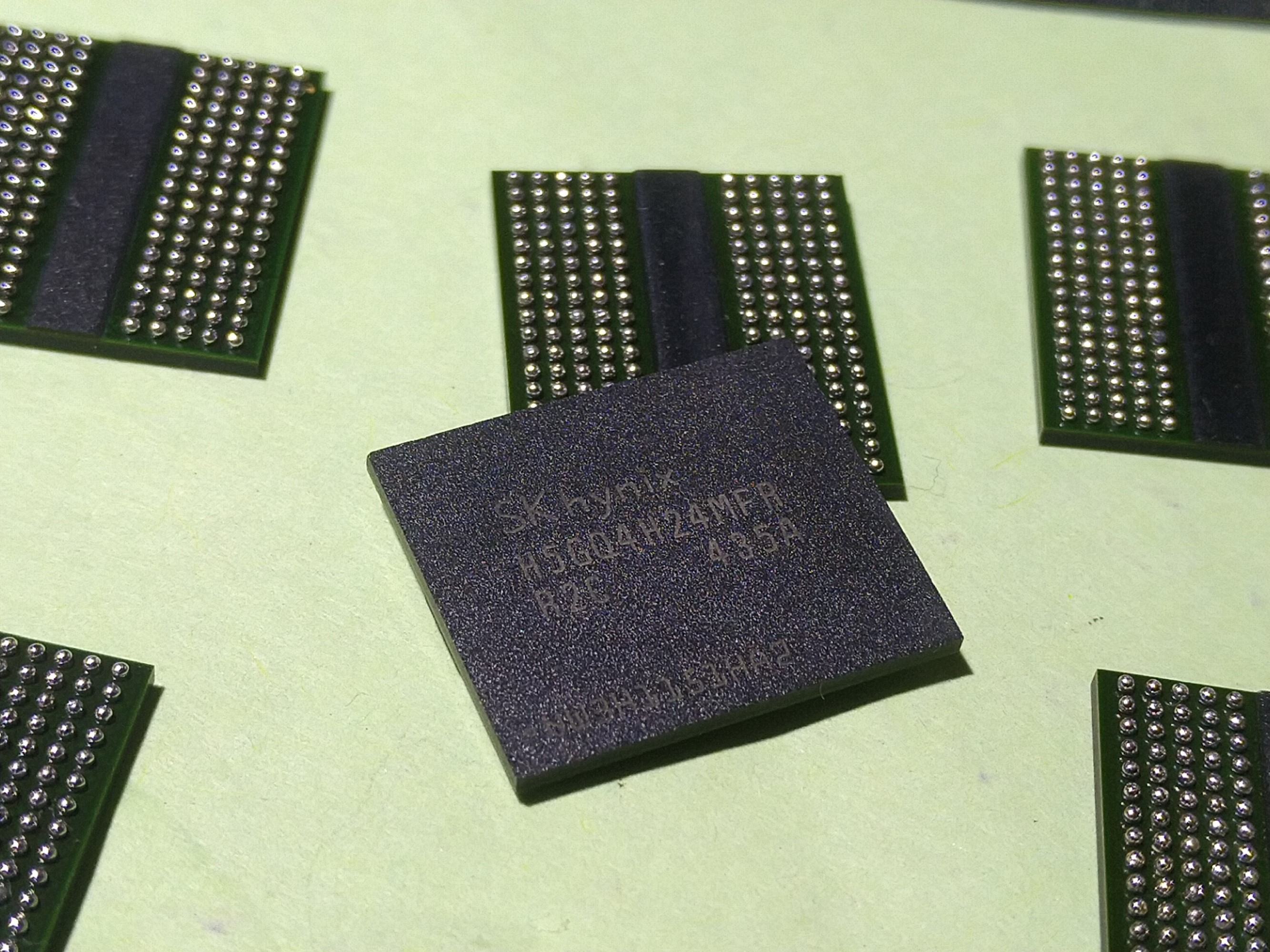

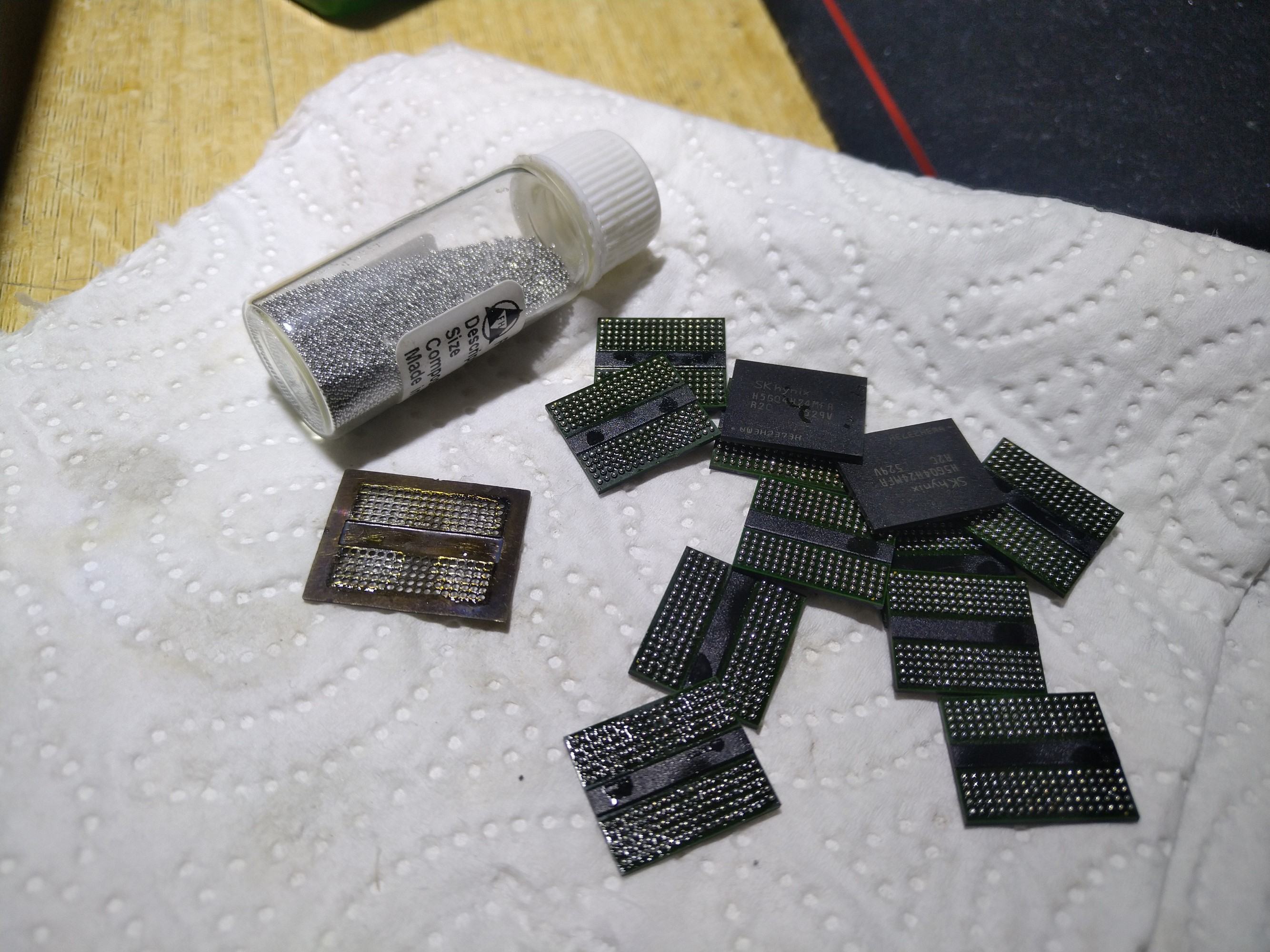

Danach die "neuen" gebrauchten Rams erstmal reballen (die stammen auch nur von Spenderkarten)

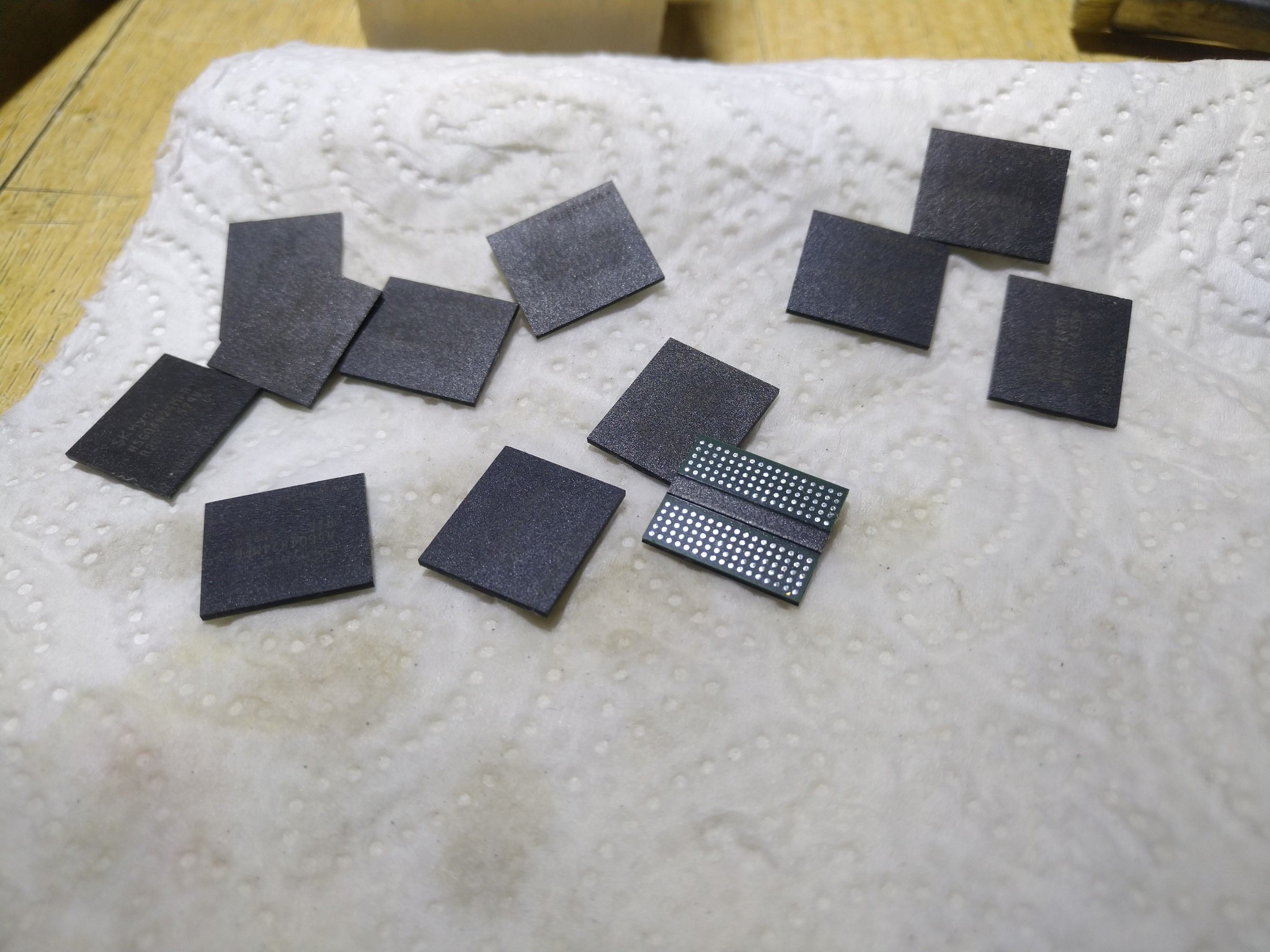

Sind noch etwas schmutzig
also ab damit ins Ultraschall-Bad

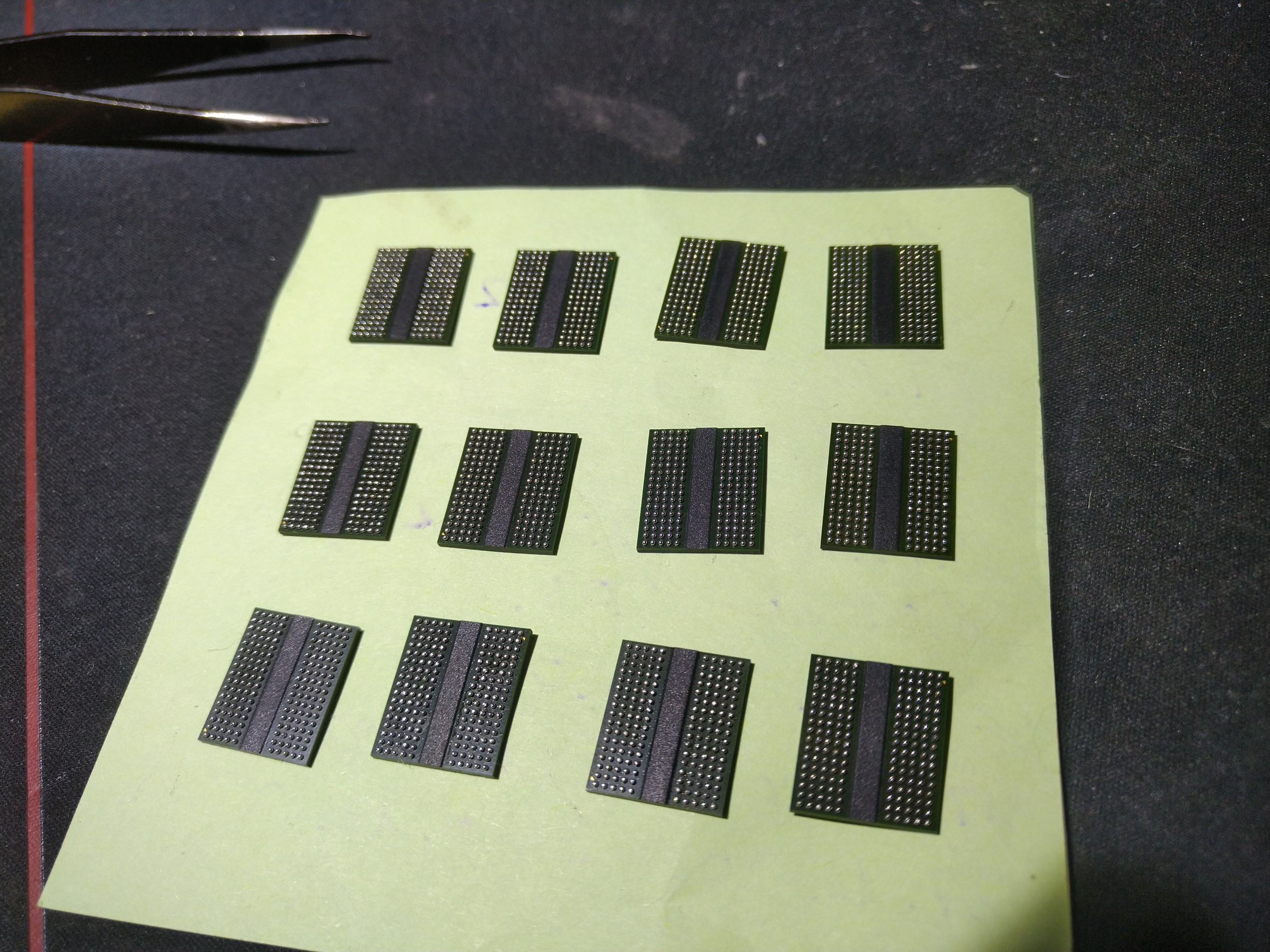

Schon besser:
Ab damit auf die Karte und nochmal testen.

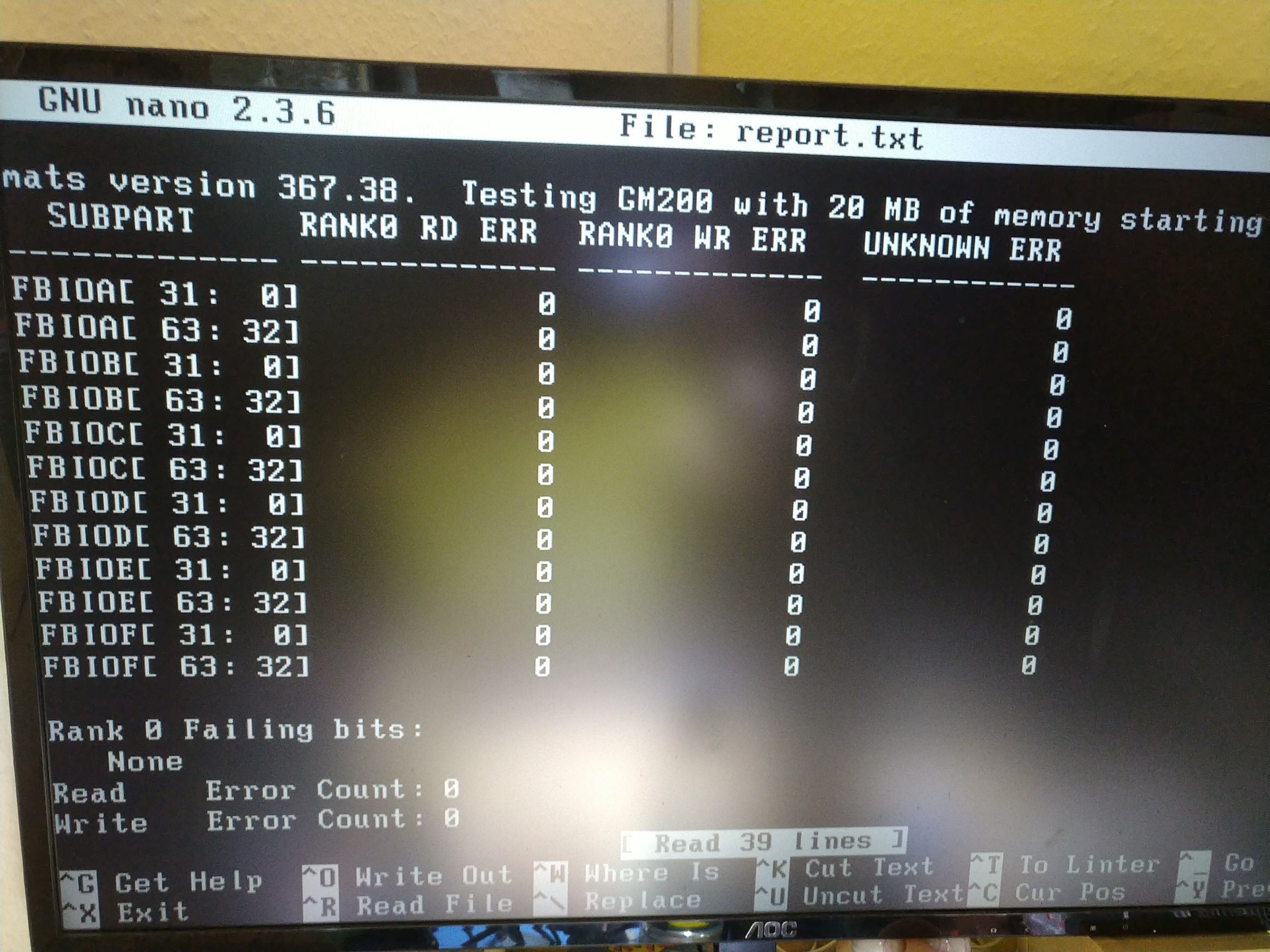

Bild kommt wieder, MATS Test sieht gut aus:

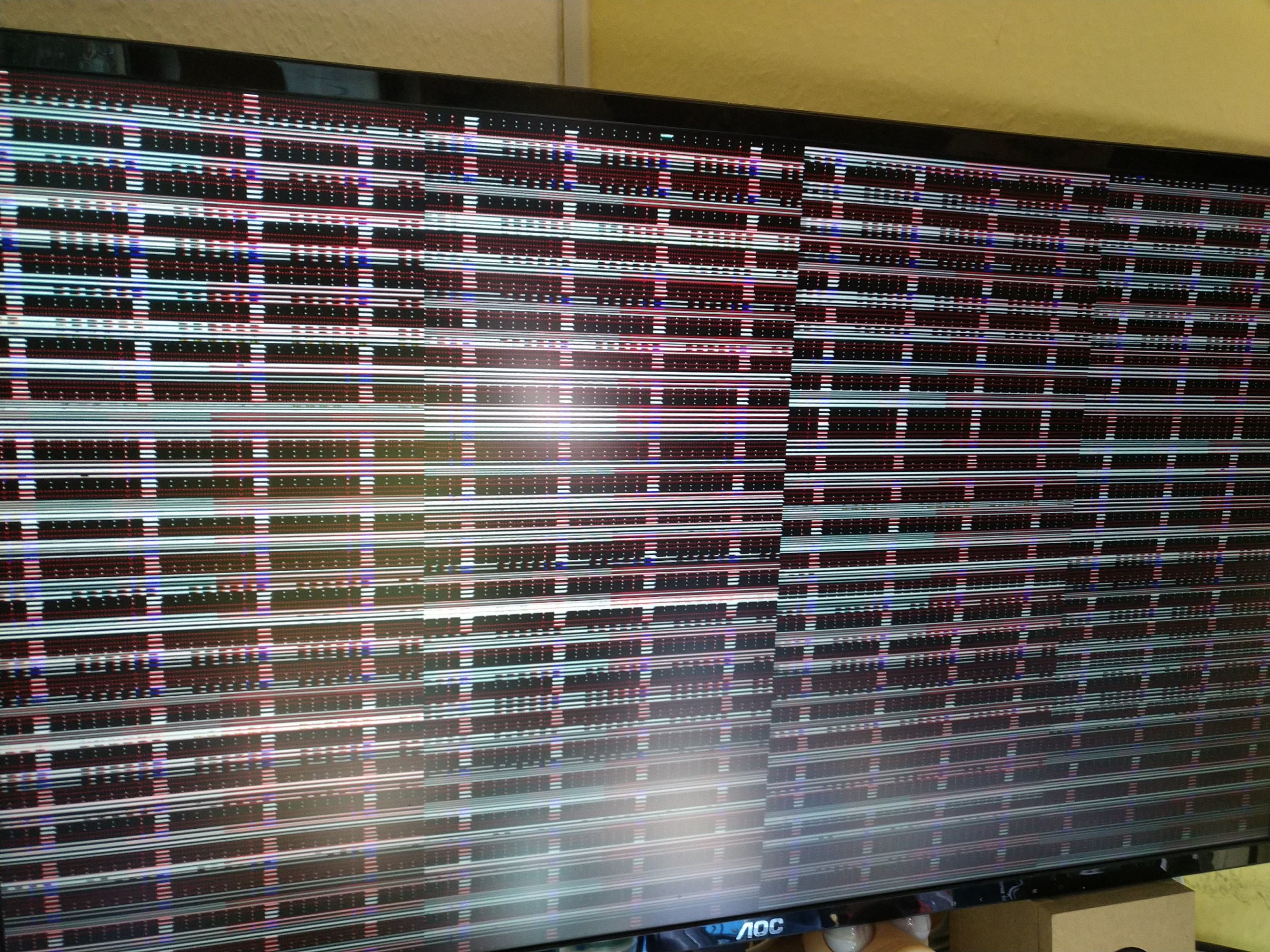

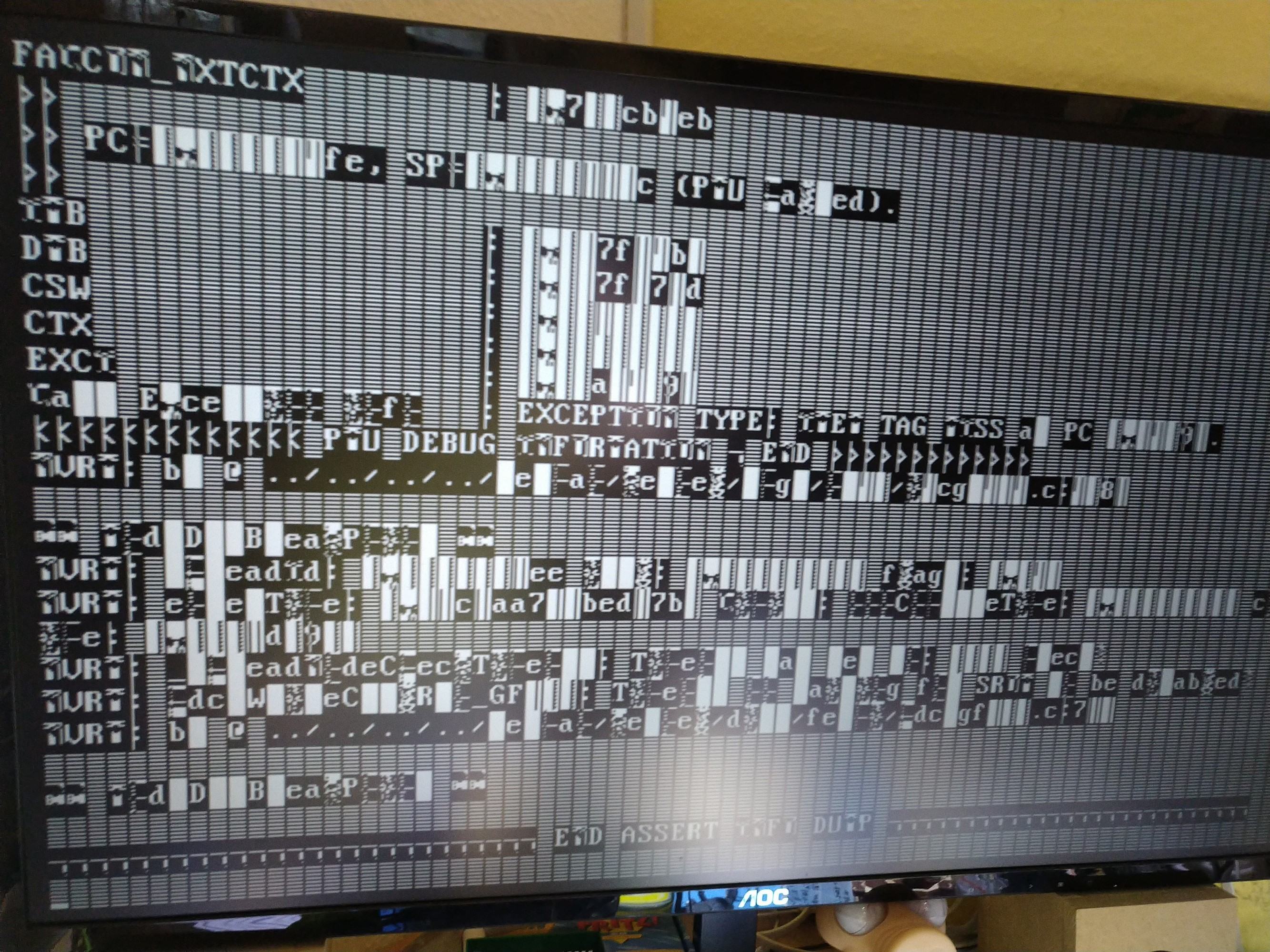

Aber der Schein trügt...schon bei den erweiterten Tests mit MODs wo auch der Speicher richtig belastet wird, steigt die karte aus
Treiberinitialisierung geht ebenfalls nicht
Tja, wie schon befürchtet - Memory Controller Tod - da hilft nur noch eine Spender GPU
Ich kann halt leider auch nicht alle Grafikkarten retten, aber ich habs wenigstens mal versucht, auch wenn der Stundenlange aufwand hier vergebens war.
Bei manchen karten habe ich das Gefühl, das die gar nicht mehr leben wollen xD
Ich denke man kann jetzt sagen - wenn es die vMem rail durchgeschossen hat und der Widerstand viel zu gering ist von der vMem rail und selbst wenn der Widerstand von der vMem rail wieder normal erscheint wenn man alle RAMs runtergenommen hat, so hat der Mem Controller dennoch ordentlich eins aufm Deckel bekommen und ist höchster Wahrscheinlichkeit - ebenfalls Tod.
![f!P[z]y](/community/data/avatars/m/25/25938.jpg?1582199033){kind=avatar}

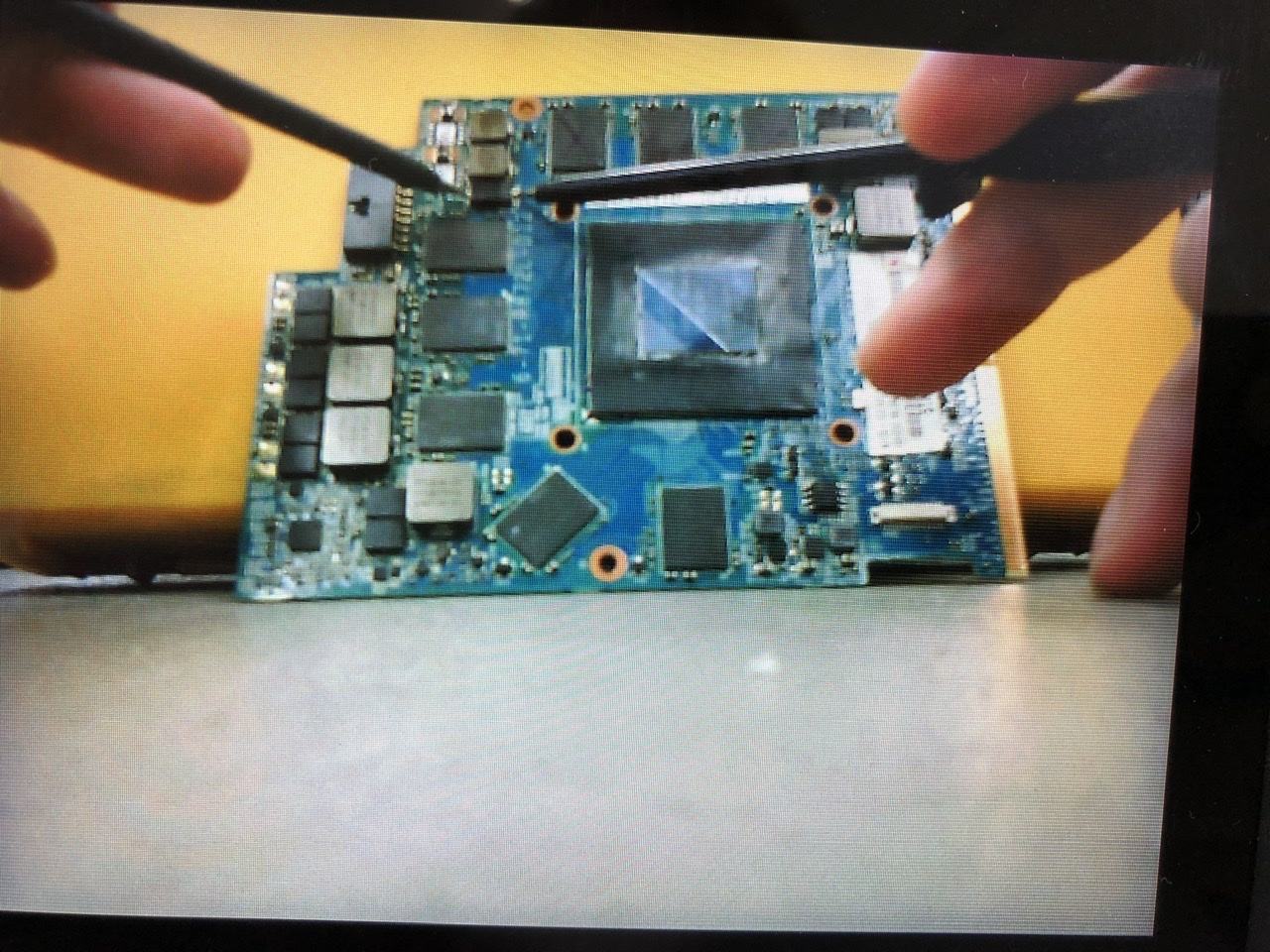

jetzt wo die beiden „heissen“ RAMs runter sind, ist die Erwärmung am Rande der GPU zu erkennen. Also Memcontroller defekt?? Kurzschluss ist jedenfalls noch da.
