[Sammelthread] Asus Crosshair IV Formula (AMD 890FX) [3]

---

Inhalt des Sammelthreads

• Spezifikationen
• Bilder
• Das Bios
• Downloads
• Wasserkühler
• Wichtige Links

---

Spezifikationen Spezifikationen

CPU

• AMD Socket AM3 ;Phenom™II /Athlon™II /Sempron™ 100 Series Processors
• AMD 140W CPU Support
• AMD Cool 'n' Quiet™ Technology
• Supports 45nm CPU

AMD Chipset

• Northbridge:
  - AMD 890FX chipset
• Southbridge:
  - AMD SB850

Memory

• 4 x DIMM, Max. 16 GB, DDR3 2000(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 ECC,Non-ECC,Un-buffered Memory
  - Dual Channel memory architecture

Expansion Slots

• 3 x PCIe 2.0 x16 ( dual @ x16, triple @x16 x8 x8 )
• 1 x PCIe 2.0 x4
• 2 x PCI 2.2

Multi-GPU Support

• Support ATI CrossFire™X Technology graphics cards

Storage

• SB850 Chipset
  - 6 xSATA 6.0 Gb/s ports Support RAID 0,1,5,10
• JMicron® JMB363 PATA and SATA controller
  - 1 x SATA 3Gb/s port (Black)
  - 1 x External power SATA 3Gb/s port on rear (SATA On-the-Go)

Audio

• SupremeFX X-Fi built-in 8-Channel High Definition Audio CODEC
  - EAX® Advanced™ HD 4.0
  - X-Fi CMSS®-3D
  - X-Fi Crystalizer™
  - Creative ALchemy
  - Supports Blu-ray audio layer content protection
  - Supports 1 Optical S/PDIF out port at back I/O
  - Supports 1 x S/PDIF out header
  - Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking

LAN

• Marvell 8059 Gigabit LAN controller

Internal I/O Connectors

• 3 x USB 2.0 connectors supports additional 5 USB 2.0 ports
• 6 x SATA 6Gb/s connectors (Red)
• 1 x SATA 3Gb/s connectors (Black)
• 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
• 7 x ProbeIt measurement points
• 3 x Thermal sensor connectors
• 1 x IEEE1394a connector
• 1 x SPDIF_out connector
• 1 x 24-pin ATX power connector
• 1 x 8-pin ATX 12V power connector
• 1 x En/Dis-able Clr CMOS switch
• 1 x Core unlocker switch
• 1 x Turbo key II switch
• 1 x Power on switch
• 1 x Reset switch
• 1 x OC Station Header
• 1 x Go Button
• System panel connector

Back Panel I/O Ports

• 1 x External SATA
• 1 x S/PDIF Out (Optical)
• 1 x IEEE 1394a
• 1 x LAN(RJ45) port
• 8 -Channel Audio I/O
• 1 x PS/2 Keyboard port(purple)
• 2 x USB 3.0/2.0 ports
• 7 x USB 2.0/1.1 ports (1 port is also for ROG Connect)
• 1 x ROG Connect On/Off switch
• 1 x Clr CMOS switch

Special Features

• Turbo Key II
• Core Unlocker
• ASUS Q-Connector
• ASUS Q-Shield
• ASUS Q-Fan 2
• ASUS EZ Flash 2
• ASUS CrashFree BIOS 3
• ASUS MyLogo 3

Accessories

• User's manual
• 1 x I/O Shield
• 1 x ROG Connect Cable
• 1 x 2-in-1 ASUS Q-Connector Kit
• 1 x 2-in-1 SATA 6.0Gb/s Cables
• 2 x 2-in-1 SATA 3.0Gb/s Signal Cables
• 1 x 2-port USB2.0 + ESATA Module
• 1 x Crossfire Cable
• 1 x Cable Ties Pack
• 1 x ROG Theme Label
• 1 x 12-in-1 ROG Cable Label

---

BilderBilder​

Das Mainboard





(Quelle: AwardFabrik.de)

Die Verpackung und das Zubehör


(Quelle: AwardFabrik.de)
​

---

Das BiosDas Bios






(Quelle: AwardFabrik.de)​

---

DownloadsDownloads
Bios Downloads

• Bios 0505
  - First release Bios
• Bios 0602
  - Update strings "CPB Control" to "AMD Turbo CORE technology" in BIOS.
• Bios 0701
  - Improve the stability of certain hard drives.
• Bios 0707 (BETA)
  - Enable SATA down mode support to fix the Samsung SATA2 HDD issue.
  - Enhance gaming performance.
  - Enable the support of DDRIII-2000 under full 4 DIMM configuration when using Thuban processor.
  - Enhance SATA6G performance
  - Enable fix CPU multiplier for 6-core processor when disabling [Cool and Quiet] in BIOS.
• Bios 0801
  - Improve memory compatibility
• Bios 0905 (BETA)
  - Fixed CPU/NB Voltage setting may be not be retained after pressing the reset button under OS.
  - Enable support of CPU ratio control for 6 core Thuban processor via OC Station
  - Enable ROG Connect and OC Station support under high HT Frequency.
  - Enable the support of CPU Level Up function for Phenom II X4 965
  - Enable the display of DRAM 1st Information and DRAM 2nd Information for the ease of DRAM Timing control
• Bios 1005
  - Improve system stability
• Bios 1102
  - Support new CPUs

  Das flashen geschieht auf eigene Gefahr!

---

WasserkühlerWasserkühler

• EK Waterblocks Fullcover EK-FB ASUS Crosshair 4 Nickel Plexi Edition / Acetal Edition
• MIPS ASUS Crosshair IV Fullcover POM Edition / POM + Nickel (limited) Edition
• Anfi-tec ASUS Crosshair IV Formula Lightcover Mosfest + NB Kühler & Anfi-Tec SB Kühler

---

Wichtige LinksWichtige Links

• Asus Crosshair IV Formula auf der Asus Homepage
• Asus Crosshair IV Formula bei Geizhals
• Asus Crosshair IV Formula Review (AwardFabrik)



[xxmkxx]

Moin xxmkxx
ich wollte gerade noch Editieren aber du warst schneller, wollte sagen das Lost Boy mal sein Bioseinstellungen oder CPU-Z Bilder hochlädt damit man mal ansetzen kann. Wenn die NB nicht übertaketet ist braucht die auch nicht mehr Spannung, jedenfals nicht 1,2..V.

Gut gebe ich dir auch wieder recht sehen wir uns mal sein Bios an.



@LostBoy
könntest du bitte mal deine BIOS Einstellungen posten oder ein Bild machen...

MfG



[Chaos77]

Bin trotzdem der Meinung das die CPU/NB auf Auto bzw. 1,158V stehen kann bei Standart NB Takt. Da ist eine andere Einstellung nicht ok die durch die Erhöhung der NB kompensiert wird, sollte er jetzt Stabil laufen. Kann sein das einfach die Vcore nicht ausreicht.

CPU-Z würde auch genügen aber dann wo man alle Einstellungen sieht.



[xxmkxx]

Gut, er soll seine Einstellungen mal posten dann können wir nochmal schauen.



[Lost Boy]

euer wunsch ist mir befehl

sorry bild ist etwas gross



[xxmkxx]

Hey danke


wenn du gerade noch Zeit hast stell doch mal bitte die CPU/NB auf auto bzw. auf den Ursprungswert und versuch dann nochmal mit Prime.
Was ist im Bios bei der CPU Spannung eingestellt ein fester Wert oder auf Auto??
Wäre noch gut ein Bildle von deinen BIOS Einstellungen

Danke

MfG



[Chaos77]

Habt ihr Sonntags nicht besseres zu tun??

Der wichtige Reiter Memory in CPU-Z fehlt, wo man die NB Taktung erkennen kann.



[xxmkxx]

Habt ihr Sonntags nicht besseres zu tun??

Ist der Ideale Tag. Freundin ausser Haus bei Vewandschaft und ich hab meine Ruhe



Lieber mal ein CPU-Z Bild machen vom Memory



[Lost Boy]

na ich hab heut den letzten tag mit meinem liebling
da ich heut abend schon wieder los muss zu maloche

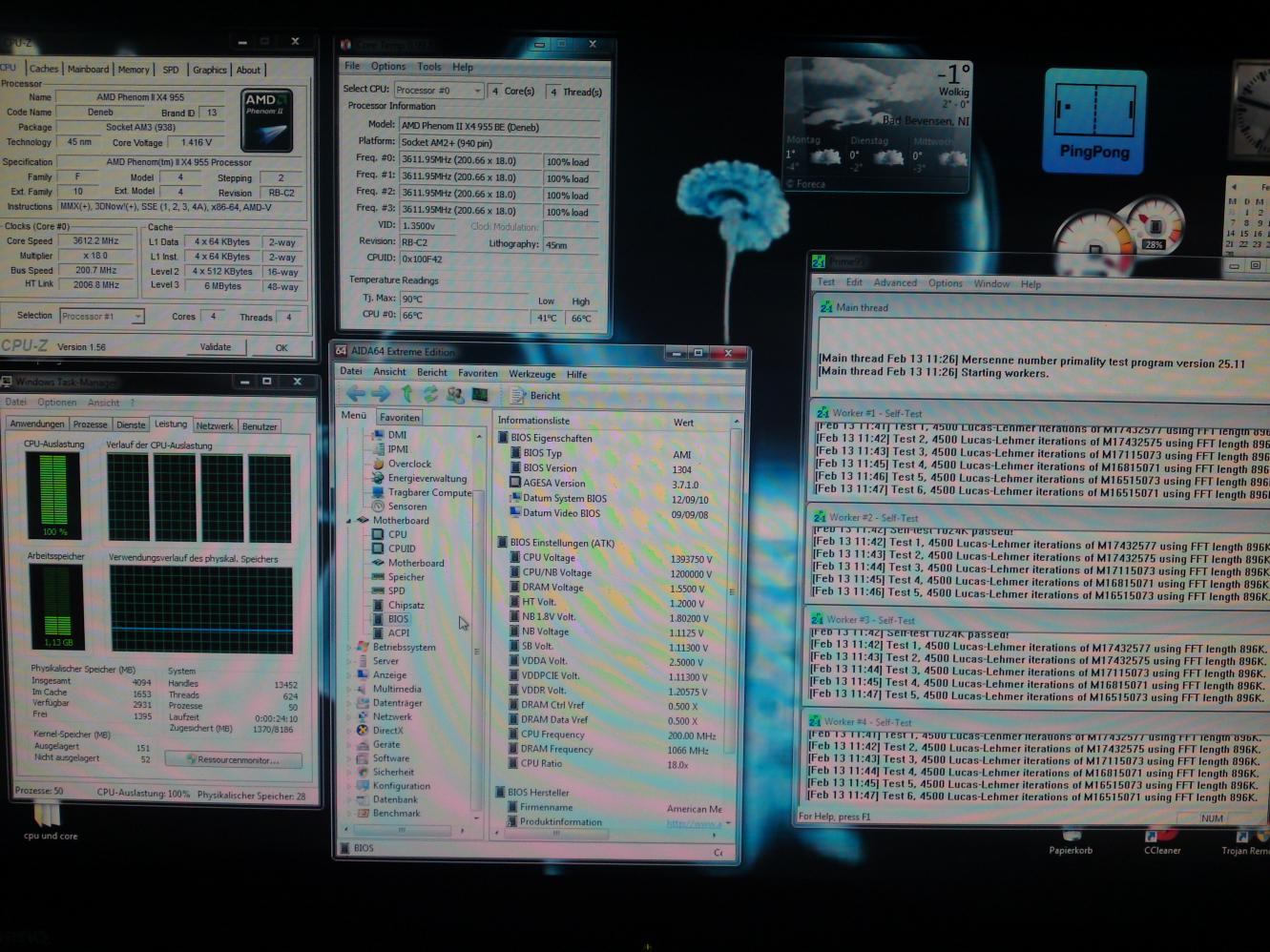

bild ist da
im bios sind die volts fest eingestellt

werde mal cpu/nb auf auto setzen

cu



[xxmkxx]

Ah Nachtschichtler ?

Wo ist das Bildle von CPU-Z



[Lost Boy]

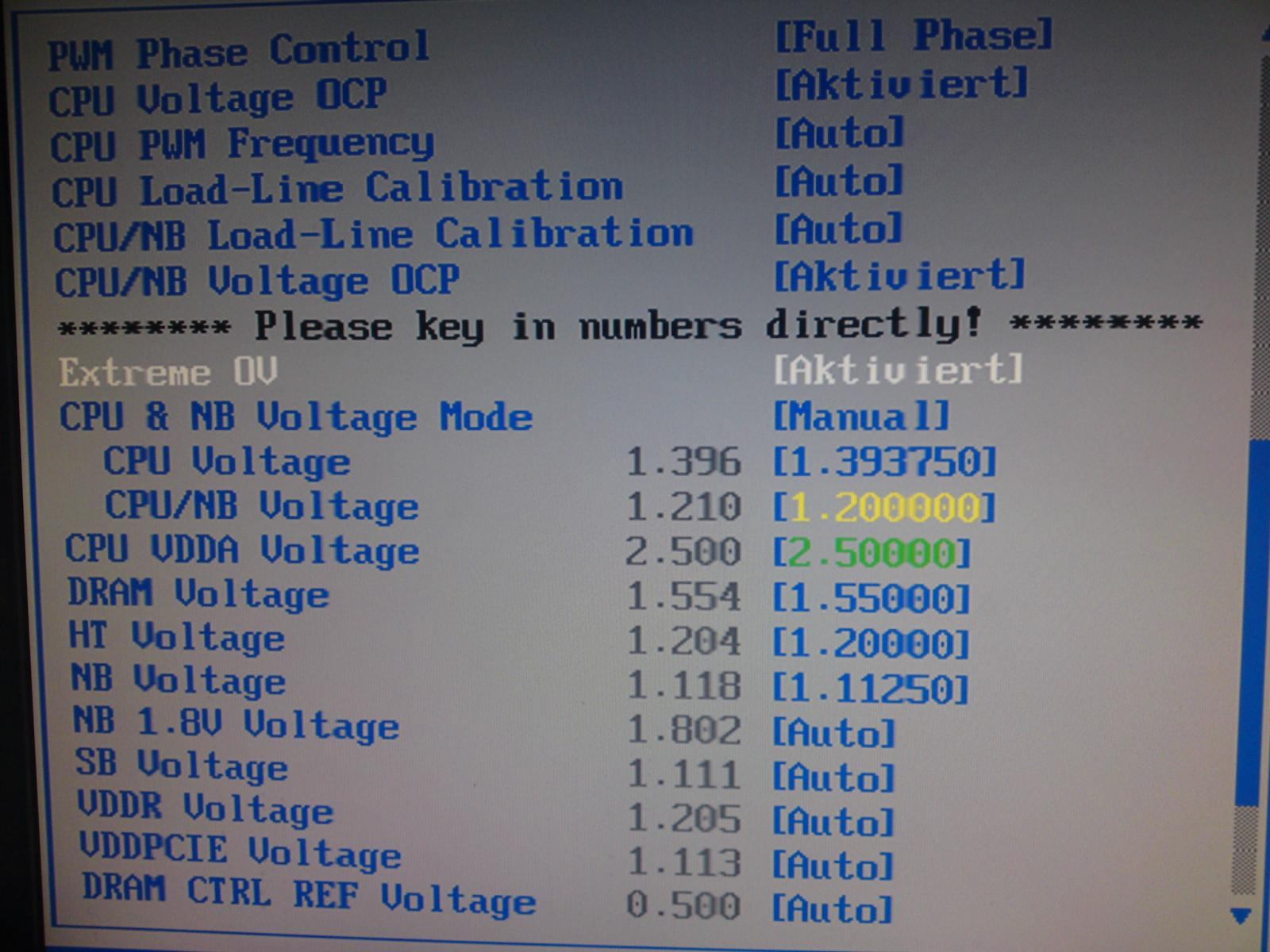

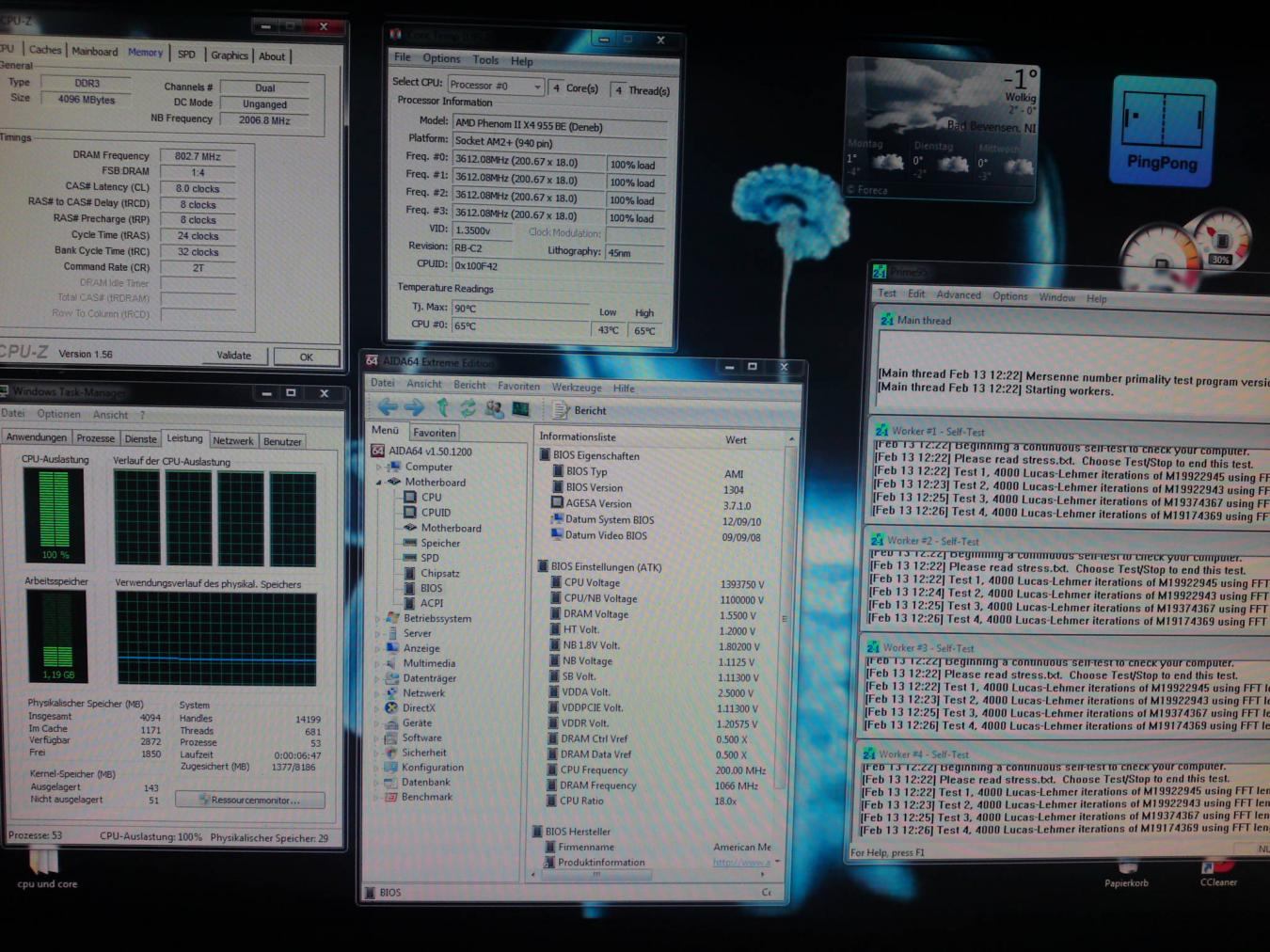

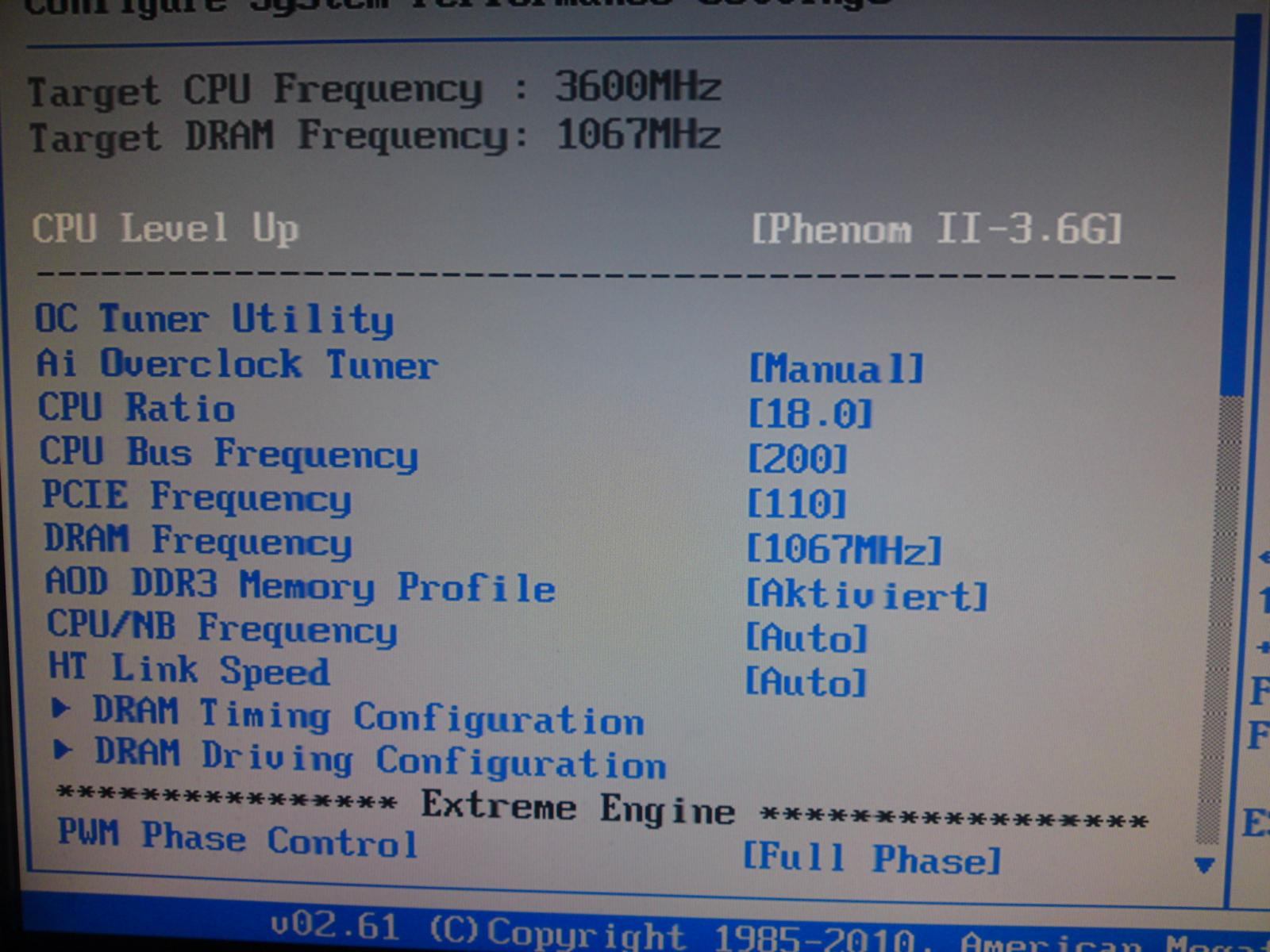

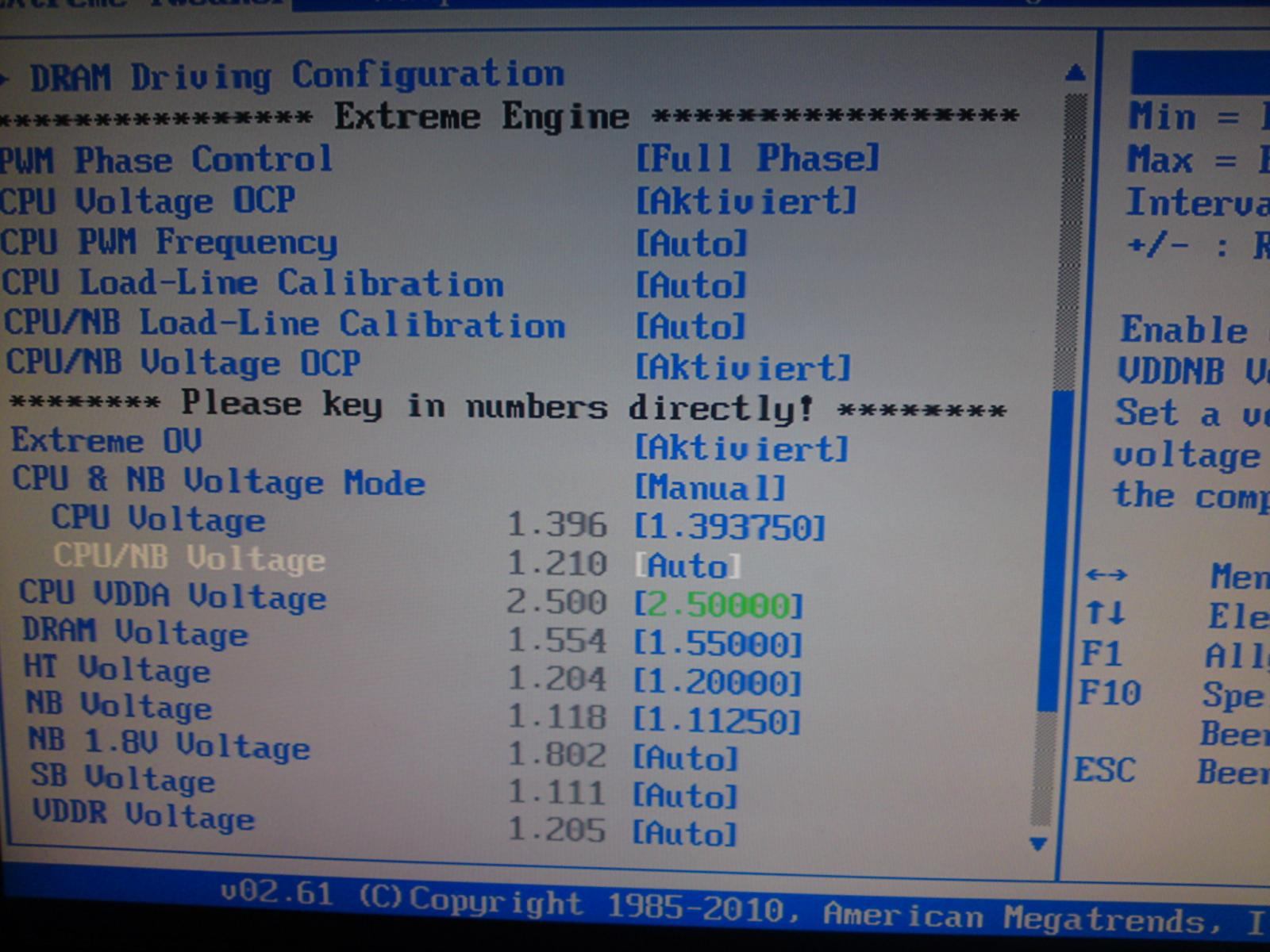

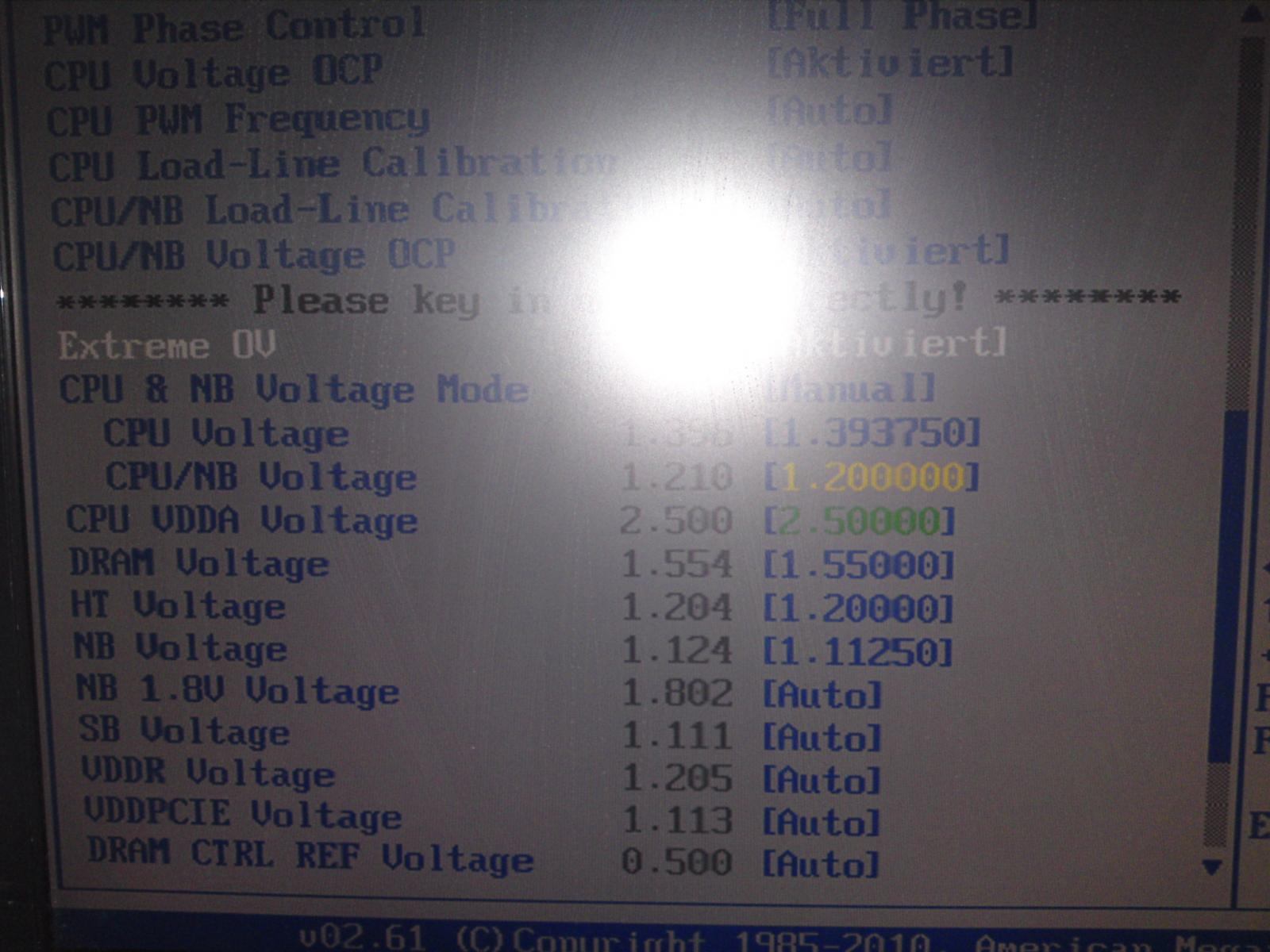

so bin wieder da bilder vom bios und cpu-z und cpu/nb ist nun auf auto


erste test sin nun durch bei prime und noch ist er stabil

????????????? hmmmmmmm seltsam noch immer ist prime stabil ???????????????



[SmokeySkull]

1066er ddr3 ram bei 1,55v mit 8-8-8-24? seh ich das richtig?



[Chaos77]

Ich kann dir nur einen Rat geben und dann kannst du ja testen.
CPU Voltage OCP: deaktiviert
CPU/NB Voltage OCP: deaktiviert
CPU Load-Line Calibration:50%
CPU/NB Load-Line Calibration:50%
CPU/NB Frequency: fixieren auf 2000
HT Link: fixieren auf 2000
PCI Express auf 101 nicht auf 110
Alle anderen Spannungen auf den kleinsten Wert fixieren, kein Auto.
CPU Spannung musst du höher nehmen weil er unter Last nun keine Spannung hochsetzt sondern ein Vdroop einsetzen wird.
Die LLC ist eine Glaubensfrage aber ich habe positivere Erfahrungen gemacht mit einem gewisse Vdroop, die CPU wird nicht so eingeschnürt und kann mit den Spannungswechseln besser umgehen.
Nutz dir in Win das Evo Tool um Vcore zu Erhöhen oder zu senken.

Timings und Spannungen vom Ram sollten natürlich auch von Hand auf den richtigen Wert eingestellt werden.

Zum Testen kannst du dir ja mal Linx anschauen, ich persönlich finde es anspruchsvoller als Prime, auch hier gibt es geteilte Meinungen.
LinX - A simple Linpack interface - XtremeSystems Forums



[Lost Boy]

@SmokeySkull ja ist richtig


@Chaos77

ok werd ich mal machen
aber aber pci-e werd ich so lassen da meine grka nur 512 mb hat, soll etwas schneller bem austauch mit dem arbeitspeicher sein
vorerst danke an alle



[xxmkxx]

Ich epfehle Dir auch die vorgeschlagenen Settings von Chaos77 einzustellen dann ist mal eine gute Basis, ich hatte nur gedacht das du die NB Frequenz auch angehoben hast.

MfG



Sent from my MB525 using Tapatalk



[Lost Boy]

ne ne ich wollte einfach nur den takt auf 3,6 ghz

noch mal danke

gruss



[Chaos77]

Google doch mal ein wenig was PCI Express Übertaktung bringt, bzw. Gefahren mit sich bringt.
Kauf dir lieber eine neue Graka.

Wäre schön in den Tagen mal wieder was von dir zu hören, bzw. Screens zu sehen, das ist Motivation für uns und fürs Forum.



[xxmkxx]

Wäre schön in den Tagen mal wieder was von dir zu hören, bzw. Screens zu sehen, das ist Motivation für uns und fürs Forum.

genau und man lernt nie aus (bezogen auf mich)

MfG



[Lost Boy]

werde mal am ball bleiben. nur leider muss ich heut noch zur maloche und komm freitag erst wieder!!

ich bastel noch etwas und werde mal sehen das ich am we ein paar bilder hochlade

gruss



[ole88]

ich kann das via ding nich nutzen wenn ichs downloade kommt das die installation fehlgeschlagen is oder sowas



[TsAGoD]

Hab nen Raid0 aus zwei HDDs und ne einzelne SSD auf der mein Betriebssystem ist, jetzt hab ich von game amd die Raid Treiber installiert und Windows startet nicht mehr, stürzt immer kurz nach dem geladenen WIndows Logo mitm Bluescreen ab.

Ist das normal? Sollte man erst die RAID Treiber von AMD installieren und dann das Raid erstellen???



[Chaos77]

Verstehe deine Vorgehensweise nicht. Wenn du ein Raid erstellen willst, egal ob mit HDD oder SSD werden die Treiber vor der eigentlichen Windows Installation eingebunden.



[SmokeySkull]

brauchste aber nich wenn de das os nich aufs raid installierst, was er auch nicht gemacht hat und er wollte die treiber ja nachträglich installiern. oder macht man neuerdings bei ner treiber install jedesma das os neu?



[Chaos77]

Dachte er wollte das OS aufs Raid, aber danke für dein Aufklärung, ich hab die ganze Zeit das OS neu gemacht wenn ich einen Treiber installiert habe, man man..........
Kluge Sprüche im nachhinein aber helfen bei seinem Problem kannst du nicht...weiter so.



[SmokeySkull]

ich würde an erster stelle die plattenreihenfolge im bios kontrollieren, anschliesend das raid abstecken und auf ahci oder ide stellen, das os starten und den AMD raidtreiber installieren um anschliesend dann logischerweiße alles wieder umzustellen und das raid wieder anzustecken.

---------- Beitrag hinzugefügt um 21:07 ---------- Vorheriger Beitrag war um 21:06 ----------

und man muss sich nich gleich angepisst fühlen...



[LordHelmchen4711]

@Chaos77:

Ich habe ja über CPU-Z die folgenden Timings ausgelesen:
FSBRAM 1:4
Cl 9
tRCD 9
tRP 9
tRAS 24
tRC 40
CR 1

Ich habe aber die CL 7 G.Skill 1800 MHz Rams, wieso sind dann nicht auch meine Timings CL7.

@ dem der gefragt hat ;-)

Ich habe das 1304 Bios Update gemacht und dann konnte ich 1800 MHz einstellen.

Wo genau müsste ich mal heute nachmittag zuhause schauen ...

---------- Beitrag hinzugefügt um 14:36 ---------- Vorheriger Beitrag war um 14:22 ----------

@ xxmkxx

Hey ich seh gerade du hast ziemlich genau die gleiche Hardware wie ich. Deine Settings würden mich auch ganz besonders interessieren.

Mal eine Frage an alle HighEnd Overclocker:

Merkt man das übertakten eigentlich im normalen Betrieb?

Viele Grüße
Dirk



[SmokeySkull]

wenn du mit normalem betrieb surfen, musikhören und filme schaun meinst, dann nein, merkste nich. da fällt ne ssd mehr auf.

und um deine timings auf cl7 und so weiter zu bekommen musst du diese manuell einstellen



[Lonzo]

Kann mir mal jemand erklären, warum im BIOS bei der Bootreihenfolge z.B. meine Festplatte und SSD als "IDE:" beschrieben werden, obwohl sie als SATA laufen?



[SmokeySkull]

dieses "phänomen" ist mir auch schon aufgefallen aber hab leider auch keine ahnung warum das so ist. aber es läuft auf jeden fall so wie es soll



[LordHelmchen4711]

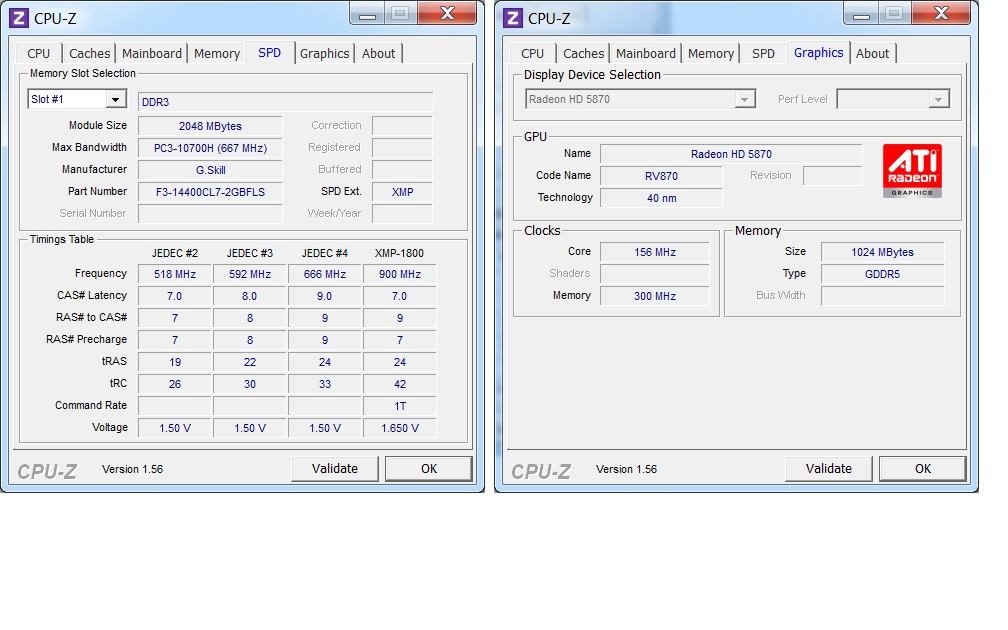

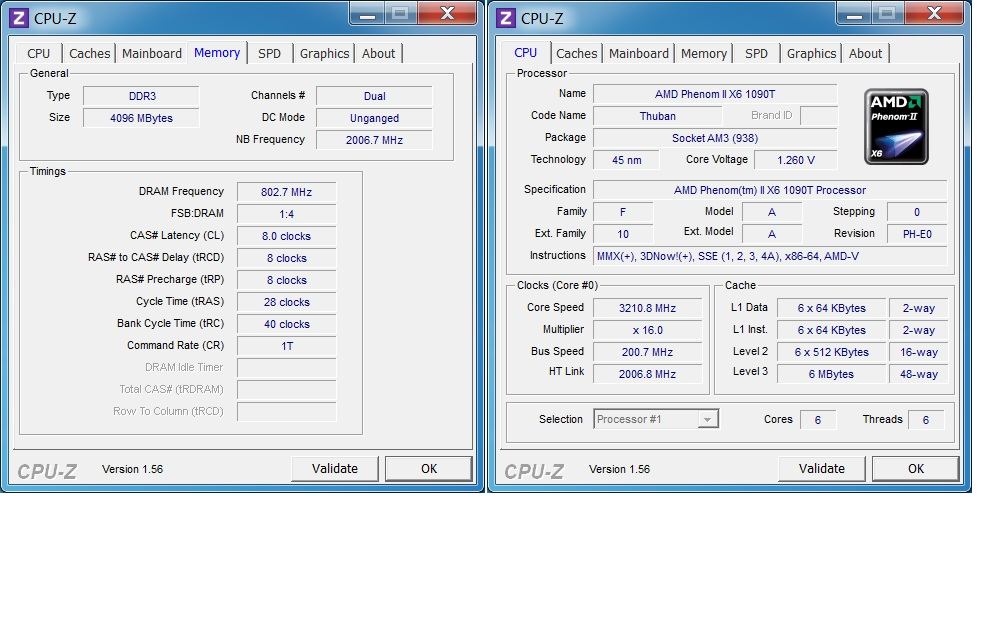

so habe mal CPU-Z Bilder angehangen.

Schaut mal drüber ob ich noch was verbessern sollte.



[CloudStrife81]

Geht es Dir nur um den Speicher oder wie?
Willst Du Undervolten?
Ich versteh Deinen Post nicht
