[Sammelthread] Asus Crosshair IV Formula (AMD 890FX) [3]







Spezifikationen Spezifikationen

CPU
  • AMD Socket AM3 ;Phenom™II /Athlon™II /Sempron™ 100 Series Processors
  • AMD 140W CPU Support
  • AMD Cool 'n' Quiet™ Technology
  • Supports 45nm CPU
AMD Chipset
  • Northbridge:
    - AMD 890FX chipset
  • Southbridge:
    - AMD SB850
Memory
  • 4 x DIMM, Max. 16 GB, DDR3 2000(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 ECC,Non-ECC,Un-buffered Memory
    - Dual Channel memory architecture
Expansion Slots
  • 3 x PCIe 2.0 x16 ( dual @ x16, triple @x16 x8 x8 )
  • 1 x PCIe 2.0 x4
  • 2 x PCI 2.2
Multi-GPU Support
  • Support ATI CrossFire™X Technology graphics cards
Storage
  • SB850 Chipset
    - 6 xSATA 6.0 Gb/s ports Support RAID 0,1,5,10
  • JMicron® JMB363 PATA and SATA controller
    - 1 x SATA 3Gb/s port (Black)
    - 1 x External power SATA 3Gb/s port on rear (SATA On-the-Go)
Audio
  • SupremeFX X-Fi built-in 8-Channel High Definition Audio CODEC
    - EAX® Advanced™ HD 4.0
    - X-Fi CMSS®-3D
    - X-Fi Crystalizer™
    - Creative ALchemy
    - Supports Blu-ray audio layer content protection
    - Supports 1 Optical S/PDIF out port at back I/O
    - Supports 1 x S/PDIF out header
    - Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking
LAN
  • Marvell 8059 Gigabit LAN controller
Internal I/O Connectors
  • 3 x USB 2.0 connectors supports additional 5 USB 2.0 ports
  • 6 x SATA 6Gb/s connectors (Red)
  • 1 x SATA 3Gb/s connectors (Black)
  • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
  • 7 x ProbeIt measurement points
  • 3 x Thermal sensor connectors
  • 1 x IEEE1394a connector
  • 1 x SPDIF_out connector
  • 1 x 24-pin ATX power connector
  • 1 x 8-pin ATX 12V power connector
  • 1 x En/Dis-able Clr CMOS switch
  • 1 x Core unlocker switch
  • 1 x Turbo key II switch
  • 1 x Power on switch
  • 1 x Reset switch
  • 1 x OC Station Header
  • 1 x Go Button
  • System panel connector
Back Panel I/O Ports
  • 1 x External SATA
  • 1 x S/PDIF Out (Optical)
  • 1 x IEEE 1394a
  • 1 x LAN(RJ45) port
  • 8 -Channel Audio I/O
  • 1 x PS/2 Keyboard port(purple)
  • 2 x USB 3.0/2.0 ports
  • 7 x USB 2.0/1.1 ports (1 port is also for ROG Connect)
  • 1 x ROG Connect On/Off switch
  • 1 x Clr CMOS switch
Special Features
  • Turbo Key II
  • Core Unlocker
  • ASUS Q-Connector
  • ASUS Q-Shield
  • ASUS Q-Fan 2
  • ASUS EZ Flash 2
  • ASUS CrashFree BIOS 3
  • ASUS MyLogo 3
Accessories
  • User's manual
  • 1 x I/O Shield
  • 1 x ROG Connect Cable
  • 1 x 2-in-1 ASUS Q-Connector Kit
  • 1 x 2-in-1 SATA 6.0Gb/s Cables
  • 2 x 2-in-1 SATA 3.0Gb/s Signal Cables
  • 1 x 2-port USB2.0 + ESATA Module
  • 1 x Crossfire Cable
  • 1 x Cable Ties Pack
  • 1 x ROG Theme Label
  • 1 x 12-in-1 ROG Cable Label


BilderBilder​
Das Mainboard





(Quelle: AwardFabrik.de)

Die Verpackung und das Zubehör


(Quelle: AwardFabrik.de)
​

Das BiosDas Bios






(Quelle: AwardFabrik.de)​


DownloadsDownloads
Bios Downloads
  • Bios 0505
    - First release Bios
  • Bios 0602
    - Update strings "CPB Control" to "AMD Turbo CORE technology" in BIOS.
  • Bios 0701
    - Improve the stability of certain hard drives.
  • Bios 0707 (BETA)
    - Enable SATA down mode support to fix the Samsung SATA2 HDD issue.
    - Enhance gaming performance.
    - Enable the support of DDRIII-2000 under full 4 DIMM configuration when using Thuban processor.
    - Enhance SATA6G performance
    - Enable fix CPU multiplier for 6-core processor when disabling [Cool and Quiet] in BIOS.
  • Bios 0801
    - Improve memory compatibility
  • Bios 0905 (BETA)
    - Fixed CPU/NB Voltage setting may be not be retained after pressing the reset button under OS.
    - Enable support of CPU ratio control for 6 core Thuban processor via OC Station
    - Enable ROG Connect and OC Station support under high HT Frequency.
    - Enable the support of CPU Level Up function for Phenom II X4 965
    - Enable the display of DRAM 1st Information and DRAM 2nd Information for the ease of DRAM Timing control
  • Bios 1005
    - Improve system stability
  • Bios 1102
    - Support new CPUs

    Das flashen geschieht auf eigene Gefahr!

WasserkühlerWasserkühler


Zum Vergrößern anklicken....
Auf jeden. ;)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
asrock ist von asus? echt? was du nicht sagst. :fresse: scnr

Ja da kannste ma sehn, sowas gibts. ;P

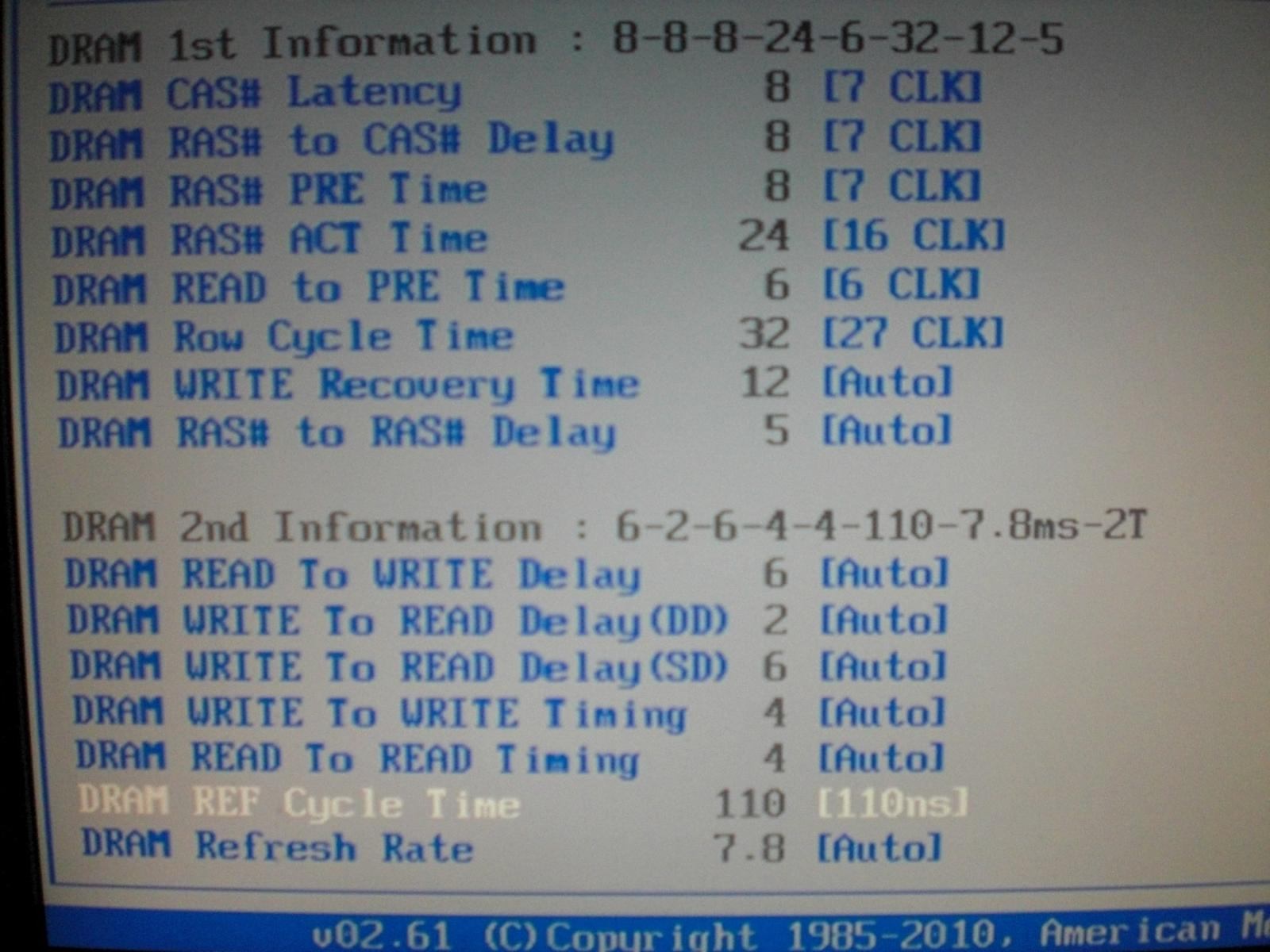

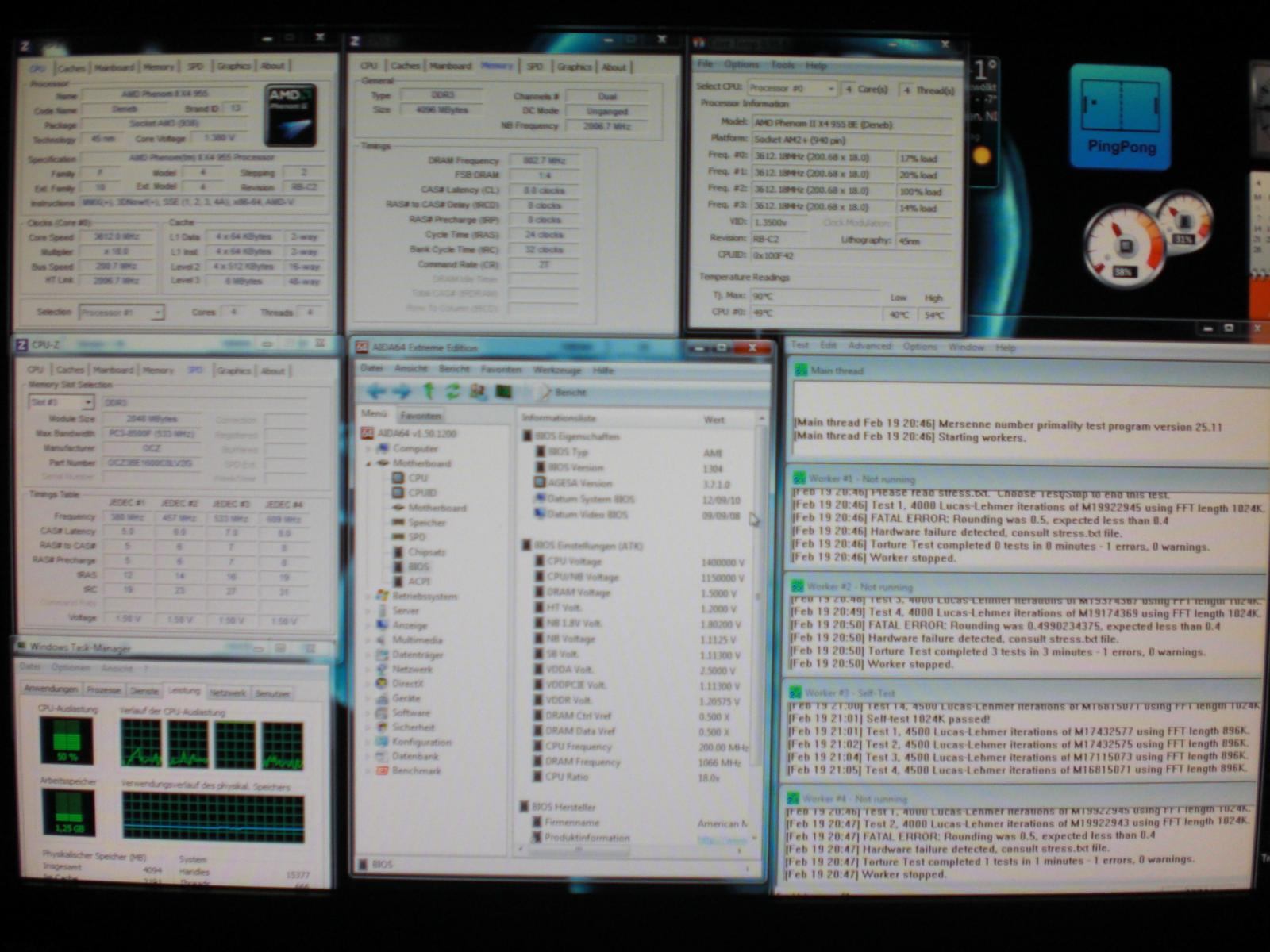

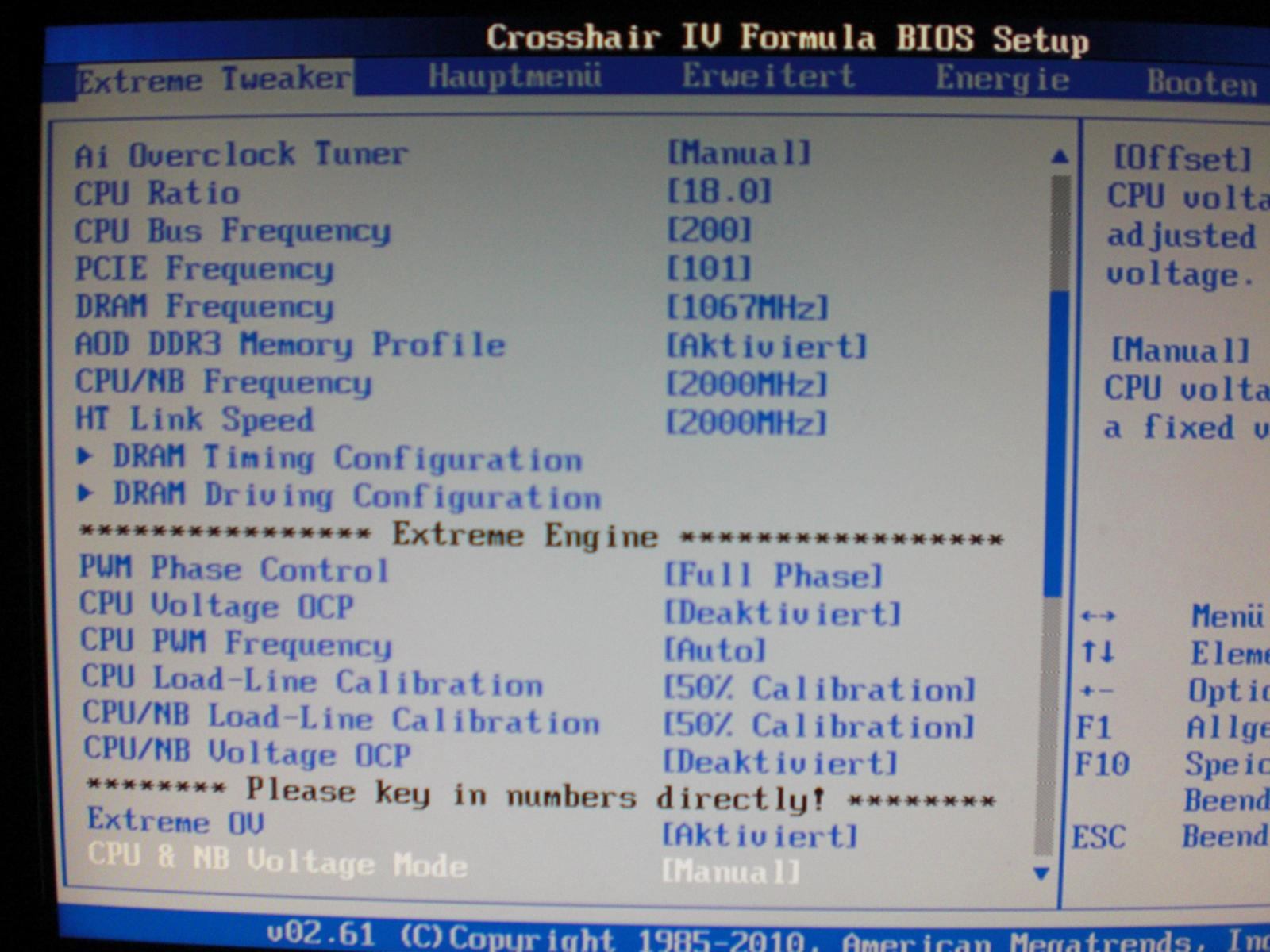

:fpso wie versprochen ein paar bilder :fresse:
der 955 ist zwar immer noch nicht prime stabil, bei 3,6:wall:, aber beim spielen schmiert er nicht ab:fresse2:(bfbc2,re5)


Anhänge

  • CIMG0826.jpg
    187,5 KB · Aufrufe: 47
  • CIMG0822.jpg
    174,4 KB · Aufrufe: 46
  • CIMG0825.jpg
    167,7 KB · Aufrufe: 46
Zuletzt bearbeitet:
Warum haste den Ram Takt so niedrig? o_O
Und stell Load-Line Calibration auf full, dann sind die Spannungen stabiler. ;)

kA, bei mir heißt das DramOverclockingProfile
AOD Profile?! Nie gesehen.

Beim OC die Load-Line Calibration immer auf 100/Full stellen. HT möglich unter 2000mhz oder genau 2000mhz CPU/NB je nach Geschmack bis 2,9ghz max. ,sonst wirds bissel heiß. PCIe immer auf 100, 110 oder 101 is Quatsch mit Soße. Nicht Prime stable kann auch an zu viel Hitze liegen, hast du den C2 oder C3 Prozessor erwischt?
€dit -> Mit 'nem C2 kommt man doch gar nicht viel höher, der wird zu heiß. Das Bild war leider unscharf daher hab ichs erst später erkannt das es ein C2 ist.

Zuletzt bearbeitet:
hab ihn ja schon bei 3,6ghz gehabt und das prime stabil aber mit cpu/nb 1,2v
wollte nur mal an den volts drehen damit der nicht mehr so warm wird, war vor ner woche bei 66grad und das nach 1,5 std.
laut cpu-z: rev. rb-c2

Zuletzt bearbeitet:
CPU/NB 1.2v geht doch aber noch. Nur höher als 1,26v würd' ich nie gehen.

ja die bilder sind unscharf und bei dem einen bios bild steht das halt so da mit dem AOD...

CH4F schrieb:
Beim OC die Load-Line Calibration immer auf 100/Full stellen.
Zum Vergrößern anklicken....


Wenn ich sowas schon lese, Kopfschüttel...............

Lost Boy, lade doch mal ein Bild hoch von den Spannungseinstellungen im Bios und evtl. das unleserliche nochmal.
CPU/NB brauchst du keine Spannungserhöhung bei 2000, verursacht nur höhere Temps, lass dich doch nicht vom richtigen Weg abbringen, Vcore in kleinen Schritten erhöhen und testen.
Hab übers WE hier auch ein 955 auf einem Asrock zum Testen/Einstellen und der wird mit 3200MHZ und Boxed Kühler schon 56°

Zuletzt bearbeitet:
Bei mir läuft's so super - kapier nich warum du da den Kopf schüttelst. ;)

@CH4F

möchte dir ja nicht auf die Füsse treten aber hast du dir mal die verschiedenen Einstellungen, die mit dem Bios 1304 kamen, genau angeschaut?
Weisst du wie die Spannungen sich verändern mit den verschiedenen Einstellungen beim LLC, sowohl CPU als auch CPU/NB, bzw. was LLC überhaupt bewirkt?
Deine generelle Aussage, beim OCen immer LLC auf 100%, ist nicht richtig. Bei dir @ 3,8 mit dieser Vcore wirst du so gut wie keinen Unterschied feststellen aber beim Ausloten des maximal Machbaren gibts mit Full LLC viel früher einen blauen Bildschirm, bzw. der PC ist mit einem Schlag aus.
Davon abgesehen das Full LLC den Spannungswandlern sehr entgegenkommt :shot:
Lies doch mal hier,Die VID bei Intel-CPUs - Mythos oder Stunde der Wahrheit? - ubertakten-von-CPUs-Grafikchips-Speicher, ich konnte dieses Zenario bisher bei jedem Mainboard/CPU nachstellen. Du hast ein stabileres System und benötigst einen Tick weniger Vcore wenn die Spannungen schwingen können, für den Maxtakt hab ich LLC komplett deaktiviert.
Ich für meinen Teil bin froh das dieses Board solche Einstellungen überhaupt anbietet und Asus wird sich schon was dabei gedacht haben.

Aso, dann hab ich da was falsch aufgefasst. ;) Mein Stand war es hilf die Spannung zu stabilisieren damit zB kein Vcore drop entsteht. Oder falls einmal son Vcore Schub is das das NT das nich mitmacht wenns nur so grade reicht.
Also das eben der gegebene Wert besser durchgängig erreicht wird, aufgrund stabilerer Spannungen.
btw: Ohne oder mit 50%LLC schmiert mein Sys ab, bei 100%LLC geht sogar 1,31v statt 1,332

Zuletzt bearbeitet:
Hallo zusammen

Ich stehe gerade auf dem Schlauch im Bezug auf das LLC.
Ist es nun besser mit llc oder ohne sprich deaktiviert???
Habe das 1102 bios drauf und llc aktiviert.

@chaos

Den link den du gepostet hast habe ich mir durchgelesen und deshalb die verwirrung bei mir :-)


Danke vorab




Sent from my MB525 using Tapatalk

Wieso Verwirrung steht doch alles da?? Also das kann ja jeder machen wie er will, der eine sagt ich arbeite nur mit Full LLC, der andere ohne. Ich für meinen Teil hab bei 4Ghz die 50% gewählt weil ich bei Spannungswecheln die Hardware schonen möchte. Wenn ich das letzte aus der CPU quetschen will ist sie ganz deaktiviert, auf Full LLC verzichte ich komplett.

Du hast das neueste bios drauf, wegen der 50% einstellung oder?
Verwirrend nur wegen dem Aspekt das es mit llc, Hardware schonender ist wegen den schwankenden Spannungen.
Ich habe es halt nicht auf Anhieb kapiert. Deshalb die Frage!
Ich habe z.B. mit llc aktiviert einen Stabieleren OC betrieb.

Danke Dir
MfG

Sent from my MB525 using Tapatalk

Das kommt wohl auch n Bisschen aufs Board an, wie man oben sehen kann schmiert meiner wenn ich 50 oder 0% LLC aktiviere ab, bei full geht sogar nur 1,31v bei 3,84ghz.
Aber da musst du nach deinem bevorzugten Setting suchen, du siehst ja die Meinungen teilen sich. ;)

Jo die Meinungen sind sehr unterschiedlich. Bei mir funzt er am besten mit LLC an bei 4GHz

MfG


Sent from my MB525 using Tapatalk

Wie hoch hast du eigentlich deine VCore? unter 1,43 bekam ich meinen nicht bench-stable...
Das bezieht sich auf 4GHz.

Ja ich hab Bios 1304 drauf.

Wenn ein CPU bei 1,4V stabil läuft, dann ist es Jacke wie Hose ob ich jetzt LLC aktiviert habe oder nicht, die 1,4V muss er bekommen.
Was passiert bei den Einstellungen im Bios:
LLC deaktiviert: Ich muss die Grundspannng im Bios höher einstellen als 1,4V, nehmen wir mal an bei 1,5V im Bios bricht die Spannung bis auf maximal 1,4V runter, starker Vdroop.
LLC auf 50%: Ich muss als Grundspannung ca. 1,45V wählen, schwacher Vdroop.
LLC Full: Im Bios stelle ich 1,35V ein und unter Last schaltet das Board automatisch auf 1,4V hoch und versucht diese Spannungen zu halten, fast kein Vdroop.
Die angegebenen Spannungen sind frei gewählt und dienen lediglich als Beispiel.

Kann jeder testen, also Full LLC und stabilerer Betrieb...kann nicht sein, dann passt was nicht.

Hmm... dann stimmt was mit meinem nicht. o.o

Teste doch einfach mal aus, dauert doch nicht lange. Hast du Aida64 installiert? Starte mal Prime oder Linx und schau Dir die Spannungen unter Last an, niedrigsten Wert merken. Dann im Bios die LLC Einstellung wählen und wieder testen, kannst doch mit Evo in Win die Spannungen anheben.

Edit: Keine Probleme mit 1304

Selbst gerade wieder getestet, meine CPU braucht für 4GHZ 1,472-1,488V mit LLC auf 50%. Mit Full LLC bekomme ich die mit 1,488V nicht Linx stable, da brauchts schon minimum 1,5V.


Zuletzt bearbeitet:
So Hallo

@Caos77

Super erklärt, danke.
Dann stimmt bei mir was nicht bei den Einstellungen.
Ich muss mich nochmal ran machen.
Ist das neue Bios soweit i.O.
Oder gibts irgendwelche Bugs?

Danke

MfG

Werde mal noch ein screen von mir hier einstellen.


Sent from my MB525 using Tapatalk

sorry aber mir fehlt grad die zeit um pix zu machen!!
bin malochen(unterwegs in D die woche über)
ich denk das ich am samstag mal besser machen kann!!:wink::wink:

was für ein Sidebar Widget ist das mit wo die Prozessorauslastung angezeigt wird ?
Meins hat ned so schöne Farben :(

Brauchst Du für NB3000 wirklich soviel CPU/NB Spannung 1,25V ?
Du hast doch 1800'er RAM wieso läuft der ned auf 1800 ?
Ich habe auch LLC an.

Hier mal mein Run:
wobei die CPU/NB nur zur Sicherheit auf 1,20V stand geht auch mit Vollbestückung mit 1,15V ;)

Zuletzt bearbeitet:
Hier das Widget http://addgadget.com/download/All_CPU_Meter_V3.4.zip

Den RAM hatte ich auf 1800MHz
habe Ihn nur mal auf 1600MHz gestellt damit ich den Ref Takt nicht anheben muss.
Ja bei der CPU/NB brauche ich soviel weil er sonst bei BFbc2 einfach auf den Desktop wieder austeigt aber auch nur bei BFBC2, sonst reicht die 1,2V bei mir.
Aber ich teste heute nochmal andere Einstellungen ähnliuch wie bei dir dann sprich Ref Takt angehoben...
Was hällst du denn von der ganzen LLC an oder aus Geschichte??

Danke vorab

MfG

Zuletzt bearbeitet:
