[Sammelthread] Asus Crosshair IV Formula (AMD 890FX) [3]

---

Inhalt des Sammelthreads

• Spezifikationen
• Bilder
• Das Bios
• Downloads
• Wasserkühler
• Wichtige Links

---

Spezifikationen Spezifikationen

CPU

• AMD Socket AM3 ;Phenom™II /Athlon™II /Sempron™ 100 Series Processors
• AMD 140W CPU Support
• AMD Cool 'n' Quiet™ Technology
• Supports 45nm CPU

AMD Chipset

• Northbridge:
  - AMD 890FX chipset
• Southbridge:
  - AMD SB850

Memory

• 4 x DIMM, Max. 16 GB, DDR3 2000(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 ECC,Non-ECC,Un-buffered Memory
  - Dual Channel memory architecture

Expansion Slots

• 3 x PCIe 2.0 x16 ( dual @ x16, triple @x16 x8 x8 )
• 1 x PCIe 2.0 x4
• 2 x PCI 2.2

Multi-GPU Support

• Support ATI CrossFire™X Technology graphics cards

Storage

• SB850 Chipset
  - 6 xSATA 6.0 Gb/s ports Support RAID 0,1,5,10
• JMicron® JMB363 PATA and SATA controller
  - 1 x SATA 3Gb/s port (Black)
  - 1 x External power SATA 3Gb/s port on rear (SATA On-the-Go)

Audio

• SupremeFX X-Fi built-in 8-Channel High Definition Audio CODEC
  - EAX® Advanced™ HD 4.0
  - X-Fi CMSS®-3D
  - X-Fi Crystalizer™
  - Creative ALchemy
  - Supports Blu-ray audio layer content protection
  - Supports 1 Optical S/PDIF out port at back I/O
  - Supports 1 x S/PDIF out header
  - Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking

LAN

• Marvell 8059 Gigabit LAN controller

Internal I/O Connectors

• 3 x USB 2.0 connectors supports additional 5 USB 2.0 ports
• 6 x SATA 6Gb/s connectors (Red)
• 1 x SATA 3Gb/s connectors (Black)
• 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
• 7 x ProbeIt measurement points
• 3 x Thermal sensor connectors
• 1 x IEEE1394a connector
• 1 x SPDIF_out connector
• 1 x 24-pin ATX power connector
• 1 x 8-pin ATX 12V power connector
• 1 x En/Dis-able Clr CMOS switch
• 1 x Core unlocker switch
• 1 x Turbo key II switch
• 1 x Power on switch
• 1 x Reset switch
• 1 x OC Station Header
• 1 x Go Button
• System panel connector

Back Panel I/O Ports

• 1 x External SATA
• 1 x S/PDIF Out (Optical)
• 1 x IEEE 1394a
• 1 x LAN(RJ45) port
• 8 -Channel Audio I/O
• 1 x PS/2 Keyboard port(purple)
• 2 x USB 3.0/2.0 ports
• 7 x USB 2.0/1.1 ports (1 port is also for ROG Connect)
• 1 x ROG Connect On/Off switch
• 1 x Clr CMOS switch

Special Features

• Turbo Key II
• Core Unlocker
• ASUS Q-Connector
• ASUS Q-Shield
• ASUS Q-Fan 2
• ASUS EZ Flash 2
• ASUS CrashFree BIOS 3
• ASUS MyLogo 3

Accessories

• User's manual
• 1 x I/O Shield
• 1 x ROG Connect Cable
• 1 x 2-in-1 ASUS Q-Connector Kit
• 1 x 2-in-1 SATA 6.0Gb/s Cables
• 2 x 2-in-1 SATA 3.0Gb/s Signal Cables
• 1 x 2-port USB2.0 + ESATA Module
• 1 x Crossfire Cable
• 1 x Cable Ties Pack
• 1 x ROG Theme Label
• 1 x 12-in-1 ROG Cable Label

---

BilderBilder​

Das Mainboard





(Quelle: AwardFabrik.de)

Die Verpackung und das Zubehör


(Quelle: AwardFabrik.de)
​

---

Das BiosDas Bios






(Quelle: AwardFabrik.de)​

---

DownloadsDownloads
Bios Downloads

• Bios 0505
  - First release Bios
• Bios 0602
  - Update strings "CPB Control" to "AMD Turbo CORE technology" in BIOS.
• Bios 0701
  - Improve the stability of certain hard drives.
• Bios 0707 (BETA)
  - Enable SATA down mode support to fix the Samsung SATA2 HDD issue.
  - Enhance gaming performance.
  - Enable the support of DDRIII-2000 under full 4 DIMM configuration when using Thuban processor.
  - Enhance SATA6G performance
  - Enable fix CPU multiplier for 6-core processor when disabling [Cool and Quiet] in BIOS.
• Bios 0801
  - Improve memory compatibility
• Bios 0905 (BETA)
  - Fixed CPU/NB Voltage setting may be not be retained after pressing the reset button under OS.
  - Enable support of CPU ratio control for 6 core Thuban processor via OC Station
  - Enable ROG Connect and OC Station support under high HT Frequency.
  - Enable the support of CPU Level Up function for Phenom II X4 965
  - Enable the display of DRAM 1st Information and DRAM 2nd Information for the ease of DRAM Timing control
• Bios 1005
  - Improve system stability
• Bios 1102
  - Support new CPUs

  Das flashen geschieht auf eigene Gefahr!

---

WasserkühlerWasserkühler

• EK Waterblocks Fullcover EK-FB ASUS Crosshair 4 Nickel Plexi Edition / Acetal Edition
• MIPS ASUS Crosshair IV Fullcover POM Edition / POM + Nickel (limited) Edition
• Anfi-tec ASUS Crosshair IV Formula Lightcover Mosfest + NB Kühler & Anfi-Tec SB Kühler

---

Wichtige LinksWichtige Links

• Asus Crosshair IV Formula auf der Asus Homepage
• Asus Crosshair IV Formula bei Geizhals
• Asus Crosshair IV Formula Review (AwardFabrik)



[coxon]

dann neu installieren. habe btw keine probleme mit dem SP1.



[ole88]

na nice also mit systemwiederherstellung arbeiten und aufm pc erstmal drauf verzichten ok



[coxon]

wenn ich nur noch wüßte was du grade willst?



[Lost Boy]

so hoffe mal die bilder gefallen euch besser

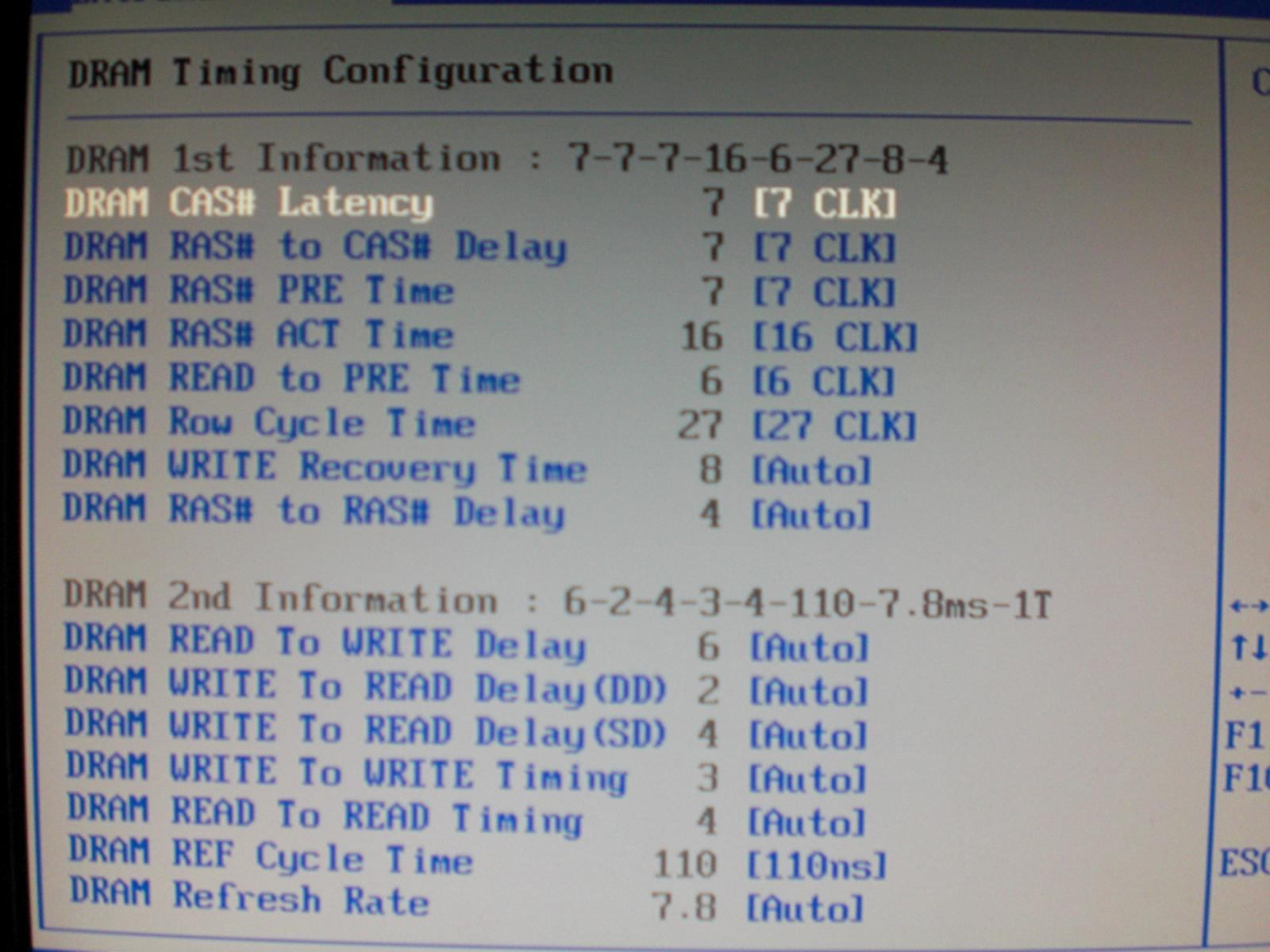

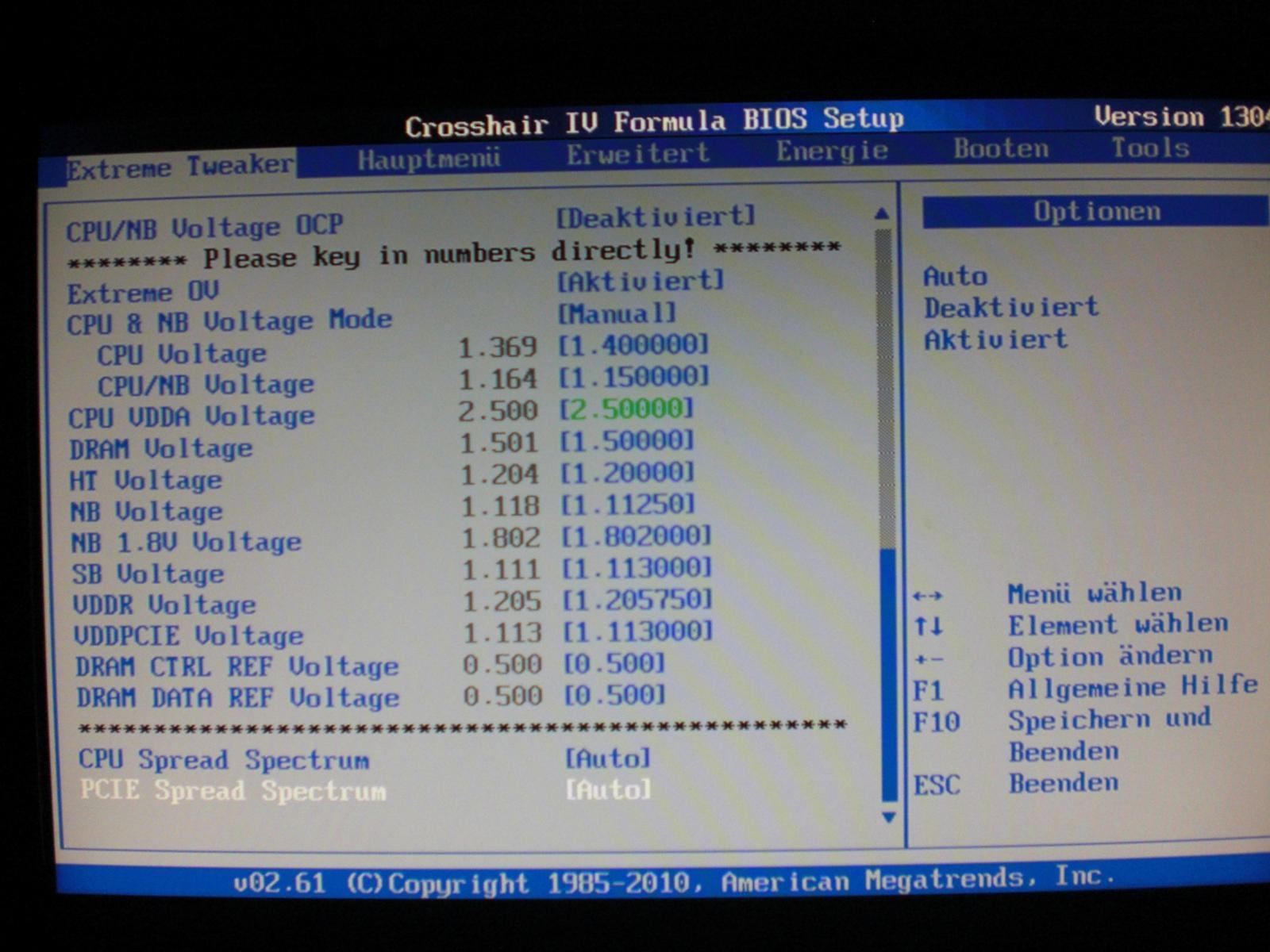

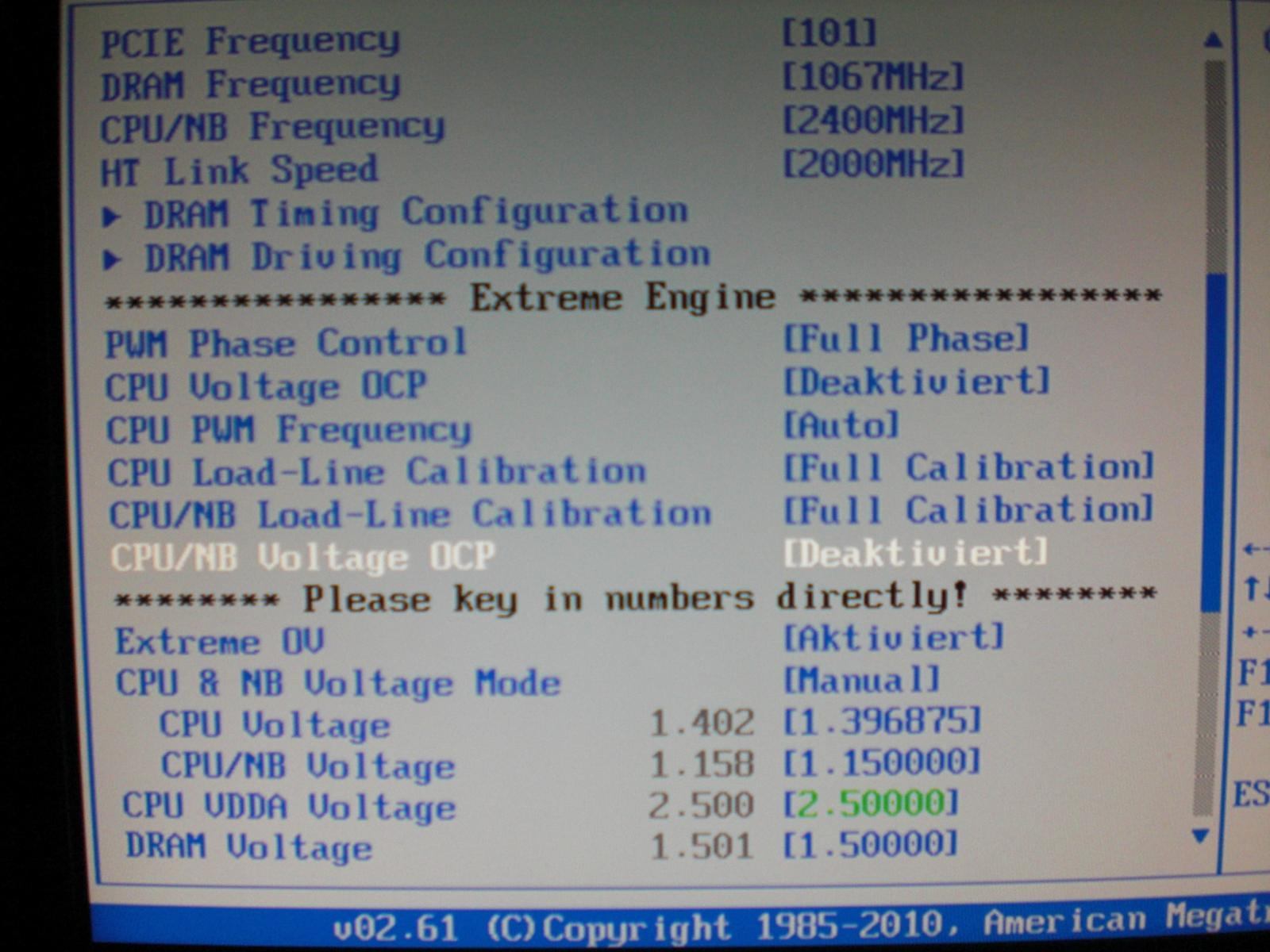

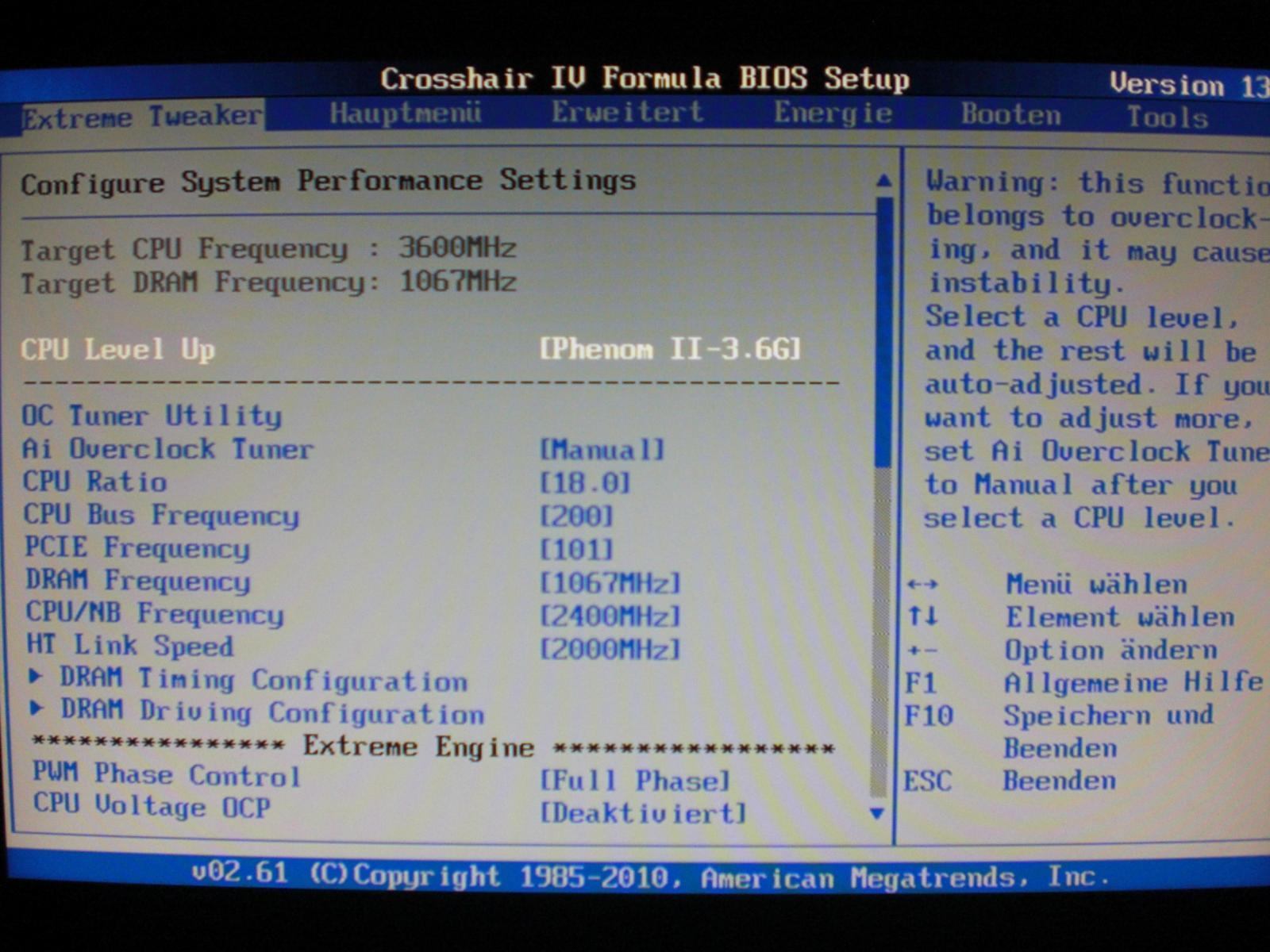

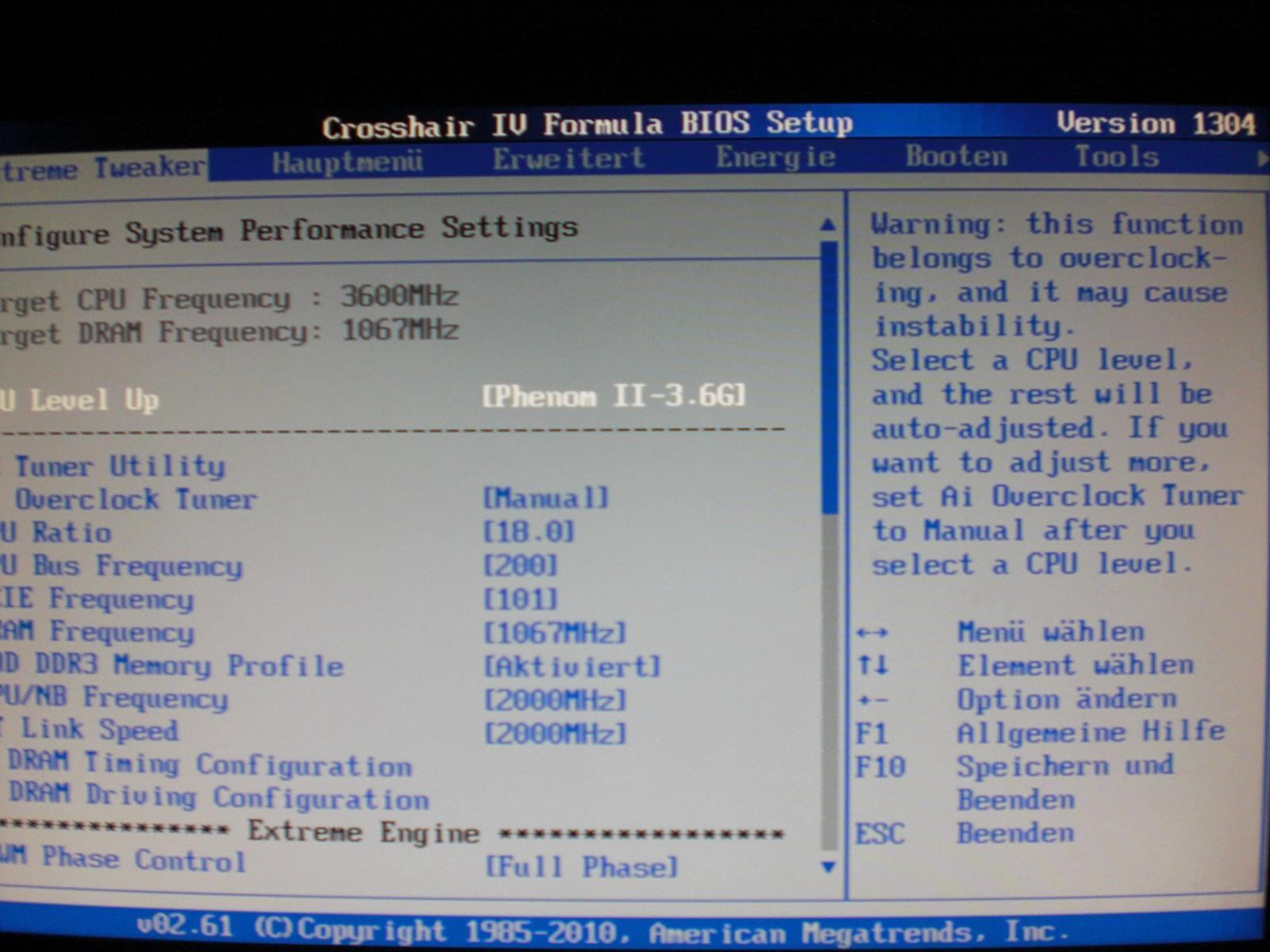

das sind die einstellungen die ich hab um den 955 auf 3,6 zu helfen



[CH4F]

Soweit ich weiß soll man Spread Spectrum deaktivieren.



[Flayer]

Guten morgen Leute.

Ich hab da mal eine Frage, an diejenigen, die das CH IV mir vier Rammodulen am laufen haben.
Ich hab zzt zwar ein 8GB Kit von G.skill drin mit 2x4GB mit 9-9-9-1T @1,6V
weil ich dachte, die laufen bei mir besser als meine alten Module.

Und ich hab halt noch 4x2 GB G.Skill Ecos mit 7-8-7-24 hier liegen, die ich vorher drin hatte. Und ich hab hier einige Beiträge gelesen, das die mit T1 betrieben wurden....wie geht das?
Bei mir laufen die nur mit T2 mit T1 komme ich nicht bis ins Win. oder nen Blauen.

Info zum System:

AMD PII x6 1090T
Win7 x64 ultimate
CPU @3,6Ghz @ 1,330-1,343V last und 1,356-1,376 idle
CPU/NB @1,2V
alles mit wasser gekühlt....
cpu spannung wird mit offset eingestellt und LLC ist aus....

Danke schonmal für einige Tips.



[Tawwa]

habe einen amd t1090 t 6 kerner und bekomme den bei 1,4 v im bios nicht stabil bei 4 ghz, nichtmal 1,41 v reichen aus.
3,8 ghz sind prime stable, kann es wirklich sein, dass die cpu die 4 ghz nicht schafft?
Habe nur cpu volt auf 1,4 gesetzt, rest auf standard gelassen.
cpu kühler ist nen scythe mugen 2.

gruß
tawwa



[Chaos77]

@ lost boy
du hast K10stat laufen um im Idle runterzutakten oder? Weil mit Vcore manual funzt C&Q doch nicht mehr. Sonst ok soweit, ausser Full LLC

@Tawwa
Etwas mehr Angaben wären hilfreich, so wie Lost boy angegeben hat oder Daten aus Aida kopieren, VID deiner CPU wüsste ich noch gern, weil wenn die eine VID von zb. 1,35 oder höher hat wirst du die 4Ghz wohl kaum unter 1,4V schaffen.



[SmokeySkull]

Guten morgen Leute.

Ich hab da mal eine Frage, an diejenigen, die das CH IV mir vier Rammodulen am laufen haben.
Ich hab zzt zwar ein 8GB Kit von G.skill drin mit 2x4GB mit 9-9-9-1T @1,6V
weil ich dachte, die laufen bei mir besser als meine alten Module.

Und ich hab halt noch 4x2 GB G.Skill Ecos mit 7-8-7-24 hier liegen, die ich vorher drin hatte. Und ich hab hier einige Beiträge gelesen, das die mit T1 betrieben wurden....wie geht das?
Bei mir laufen die nur mit T2 mit T1 komme ich nicht bis ins Win. oder nen Blauen.

Info zum System:

AMD PII x6 1090T
Win7 x64 ultimate
CPU @3,6Ghz @ 1,330-1,343V last und 1,356-1,376 idle
CPU/NB @1,2V
alles mit wasser gekühlt....
cpu spannung wird mit offset eingestellt und LLC ist aus....

Danke schonmal für einige Tips.

cpu/nb takt wäre interessant und warum brauch er für 3,6ghz soviel spannung?



[Flayer]

@SmokeySkull

CPU/NB ist fest auf 2000 und der HT ist auch auf HT...Bus fest auf 200 und PCIe auch fest auf 100
und der Ram halt auf 1600. und warum der sovile brauch keine Ahnung

Auf Standart also mit 16x200 brauch er wenn die cpu spannung auf Auto ist geht er unter last auf 1,23V runter und läuft rund....



[graebens]

Kann ja sein das deine CPU mit LLC besser läuft. Meine verhält sich ähnlich. Kannst ja mal testen und uns sagen ob es funktioniert.

Sent from my HTC Desire using Tapatalk



[SmokeySkull]

hast manuell mal mit weniger getestet? weil hab im bios offset eingestellt und komplett auf minus geschraubt und er läuft stabil auf 3,6



[Flayer]

Aber mit offset und LLC on, oder?
was habt ihr denn so bei 3,6Ghh...ich würde ja noch auf 3,7 gehen....ab 3,8 geht ja C&Q ja nicht mehr, oder ich muß etwas mehr auf den Bussspeeed geben....egal....

Ich hab auch zzt noch das 1102er Bios drauf....wollte aber das neue flashen....wegen der Abstufung vom llc



[SmokeySkull]

ja mit offset und llc an.... läuft aber eben wunderbar so



[Flayer]

ok...teste ich, sobald der Film hier fertig convertiert ist....



[graebens]

Aber mit offset und LLC on, oder?
was habt ihr denn so bei 3,6Ghh...ich würde ja noch auf 3,7 gehen....ab 3,8 geht ja C&Q ja nicht mehr, oder ich muß etwas mehr auf den Bussspeeed geben....egal....

Ich hab auch zzt noch das 1102er Bios drauf....wollte aber das neue flashen....wegen der Abstufung vom llc

Ab Multi 18,5 musst über den Bus nach oben Gegner oder K1oStat nutzen.
Meiner braucht für 3,6 1,275V also meine VID im BIOS.
LLC on

Sent from my HTC Desire using Tapatalk



[SmokeySkull]

meiner läuft bei CPU Voltage 1,237500 V und bin halt auch übern bus zwecks ram-oc



[Tawwa]

@ lost boy
du hast K10stat laufen um im Idle runterzutakten oder? Weil mit Vcore manual funzt C&Q doch nicht mehr. Sonst ok soweit, ausser Full LLC

@Tawwa
Etwas mehr Angaben wären hilfreich, so wie Lost boy angegeben hat oder Daten aus Aida kopieren, VID deiner CPU wüsste ich noch gern, weil wenn die eine VID von zb. 1,35 oder höher hat wirst du die 4Ghz wohl kaum unter 1,4V schaffen.

Hi,

wie genau kann ich die VID auslesen?
Coretemp zeigt mir 1,45 V an, das kann ja nicht stimmen?

Gruß
Tawwa



[Chaos77]

Default Bioseinstellungen laden, Turbo ausschalten, Bios abspeichern, Neu starten, direkt wieder ins Bios und angezeigte Vcore ist die VID.



[Tawwa]

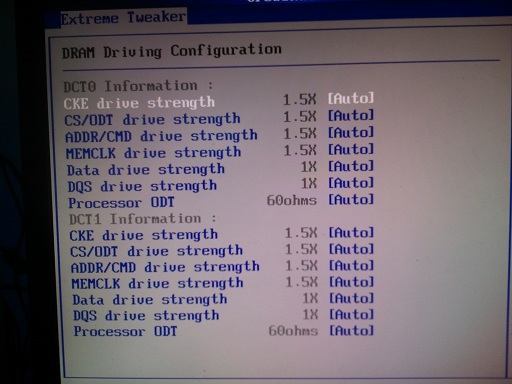

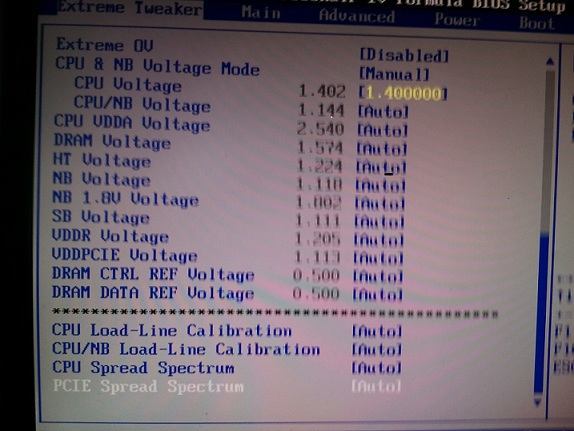

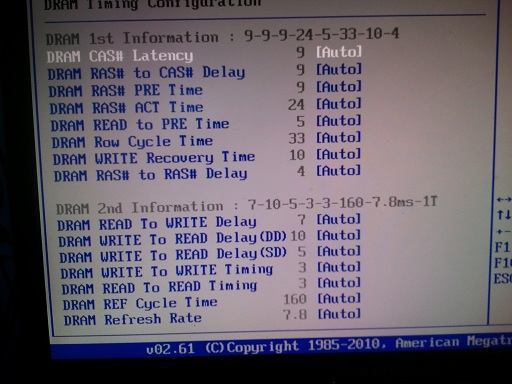

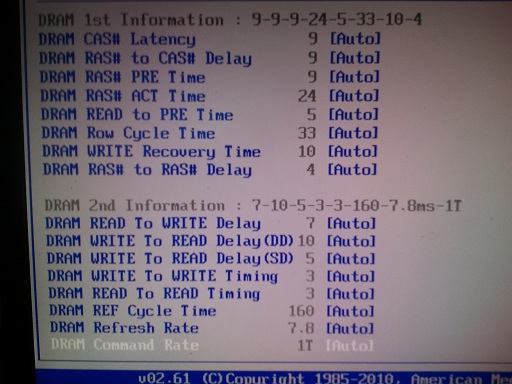

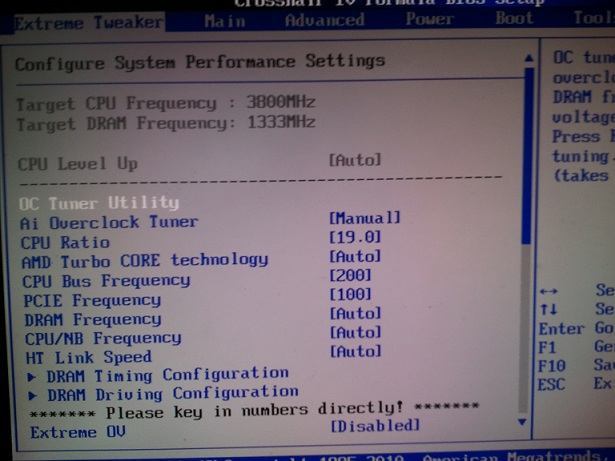

Also hier sind erstmal die Bios Settings:

VID = 1,25 V

Gruß
Tawwa



[Lost Boy]

@Chaos77
im idle taktet er auch mit 3,6ghz
er taktet nicht runter
laut bios ist cuq off

ne runter brauch er nicht
aber danke für eure ratschläge,er bleibt erst mal auf 3,6



[Chaos77]

@Tawwa
Du hast bei den 3800 eingestellten MHZ auch noch den Turbo aktiviert, schalte den mal aus. Ausserdem würde ich alle Spannungen, ausser Vcore, nicht auf Auto sondern auf Standartspannung fixieren.
Genauso CPU/NB und HT mal auf 2000 fixieren, PCI und CPU spread disable, ob dein Ram die Einstellungen schafft kann ich nicht beantworten, evtl. mal 2T einstellen.
Von der VID her sollte die CPU die 4GHZ im Bereich um 1,4V schaffen, guter Kühler vorraugesetzt.
Du hast CPU und CPU/NB LLC auf Auto stehen, heisst er müsste eigentlich unter Last noch zu den 1,4V im Bios die Spannung anheben, mal mit CPU-Z beobachtet?

@ lost boy
Kann auch nicht runtertakten wenn C&Q On ist, das funktioniert nur wenn man mit Offsetwerten im Bios arbeitet, du hast die Vcore ja "manual" eingegeben. Weiss ja auch nicht ob du überhaupt möchtest das der runtertaktet.



[Tawwa]

@Tawwa
Du hast bei den 3800 eingestellten MHZ auch noch den Turbo aktiviert, schalte den mal aus. Ausserdem würde ich alle Spannungen, ausser Vcore, nicht auf Auto sondern auf Standartspannung fixieren.
Genauso CPU/NB und HT mal auf 2000 fixieren, PCI und CPU spread disable, ob dein Ram die Einstellungen schafft kann ich nicht beantworten, evtl. mal 2T einstellen.
Von der VID her sollte die CPU die 4GHZ im Bereich um 1,4V schaffen, guter Kühler vorraugesetzt.
Du hast CPU und CPU/NB LLC auf Auto stehen, heisst er müsste eigentlich unter Last noch zu den 1,4V im Bios die Spannung anheben, mal mit CPU-Z beobachtet?

@ lost boy
Kann auch nicht runtertakten wenn C&Q On ist, das funktioniert nur wenn man mit Offsetwerten im Bios arbeitet, du hast die Vcore ja "manual" eingegeben. Weiss ja auch nicht ob du überhaupt möchtest das der runtertaktet.

Hi,

okay,
hab jetzt mal alles so eingestellt mit 4 ghz, llc aus.
Mal sehen obs Primestable ist.

Gruß
Tawwa

---------- Beitrag hinzugefügt um 17:09 ---------- Vorheriger Beitrag war um 17:05 ----------

also mit den einstellungen bootet nicht mal windows?

Gruß
Tawwa

PS: jemand ideen?

Ram ist nen a data cl 9 1600er 8 gb kit.



[SmokeySkull]

1,4v und llc an...?



[Tawwa]

1,4 v und llc jetzt aus, aber auch 4 ghz.

Gruß
Tawwa

PS: also llc an und 3,8 ghz bei auto einstellungen bis auf 1,4 v cpu spannung waren noch prime stable.



[SmokeySkull]

na lass llc mal an



[Tawwa]

okay,

prime läuft

PS: mit llc zeigt cpu z 1,44 v an? ist das nicht viel zu viel für Scythe mugen 2?Coretemp zeigt 50 grad an auf den Kernen.
Im Bios sind 1,4 eingestellt und der boostet 0,4 v dazu?

Gruß
Tawwa



[Flayer]

So, hab jetzt auch mal LLC aktiv und Offset auf -0,0125V...
im win idle hab ich zzt 1,29V Vcore.....teste gelich mal Prime.....

ach ja. das ganze mit 18x200 also 3,6Ghz zzt.


Laß gerade Prime laufen und habe da jetzt 1,296-1,31V



[Tawwa]

na lass llc mal an

Okay,

bluescreen nach 40 Minuten Prime, bei 1,4 V und LLC an.
Bei last in windows wurden bei cpuz schon 1,44 v angezeigt, noch jemand ideen, was ich machen könnte?

Gruß
Tawwa

PS: Temps bei coretemp ausgelesen waren bei 53 grad am ende.



[Chaos77]

Coretemp liest die Temperaturen doch gar nicht korrekt aus, lade Dir mal Hardwaremonitor runter oder installiere Dir AIDA64. Was ist denn jetzt mit deinen Speichereinstellungen, entsprechen die den Herstellerangaben?
Tja LLC..., wenn man nicht weiss was das verursacht, startet halt Windows auch nicht wenns aktiviert ist und die Vcore nicht verändert wurde.
