[Sammelthread] Asus Crosshair IV Formula (AMD 890FX) [3]

---

Inhalt des Sammelthreads

• Spezifikationen
• Bilder
• Das Bios
• Downloads
• Wasserkühler
• Wichtige Links

---

Spezifikationen Spezifikationen

CPU

• AMD Socket AM3 ;Phenom™II /Athlon™II /Sempron™ 100 Series Processors
• AMD 140W CPU Support
• AMD Cool 'n' Quiet™ Technology
• Supports 45nm CPU

AMD Chipset

• Northbridge:
  - AMD 890FX chipset
• Southbridge:
  - AMD SB850

Memory

• 4 x DIMM, Max. 16 GB, DDR3 2000(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 ECC,Non-ECC,Un-buffered Memory
  - Dual Channel memory architecture

Expansion Slots

• 3 x PCIe 2.0 x16 ( dual @ x16, triple @x16 x8 x8 )
• 1 x PCIe 2.0 x4
• 2 x PCI 2.2

Multi-GPU Support

• Support ATI CrossFire™X Technology graphics cards

Storage

• SB850 Chipset
  - 6 xSATA 6.0 Gb/s ports Support RAID 0,1,5,10
• JMicron® JMB363 PATA and SATA controller
  - 1 x SATA 3Gb/s port (Black)
  - 1 x External power SATA 3Gb/s port on rear (SATA On-the-Go)

Audio

• SupremeFX X-Fi built-in 8-Channel High Definition Audio CODEC
  - EAX® Advanced™ HD 4.0
  - X-Fi CMSS®-3D
  - X-Fi Crystalizer™
  - Creative ALchemy
  - Supports Blu-ray audio layer content protection
  - Supports 1 Optical S/PDIF out port at back I/O
  - Supports 1 x S/PDIF out header
  - Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking

LAN

• Marvell 8059 Gigabit LAN controller

Internal I/O Connectors

• 3 x USB 2.0 connectors supports additional 5 USB 2.0 ports
• 6 x SATA 6Gb/s connectors (Red)
• 1 x SATA 3Gb/s connectors (Black)
• 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
• 7 x ProbeIt measurement points
• 3 x Thermal sensor connectors
• 1 x IEEE1394a connector
• 1 x SPDIF_out connector
• 1 x 24-pin ATX power connector
• 1 x 8-pin ATX 12V power connector
• 1 x En/Dis-able Clr CMOS switch
• 1 x Core unlocker switch
• 1 x Turbo key II switch
• 1 x Power on switch
• 1 x Reset switch
• 1 x OC Station Header
• 1 x Go Button
• System panel connector

Back Panel I/O Ports

• 1 x External SATA
• 1 x S/PDIF Out (Optical)
• 1 x IEEE 1394a
• 1 x LAN(RJ45) port
• 8 -Channel Audio I/O
• 1 x PS/2 Keyboard port(purple)
• 2 x USB 3.0/2.0 ports
• 7 x USB 2.0/1.1 ports (1 port is also for ROG Connect)
• 1 x ROG Connect On/Off switch
• 1 x Clr CMOS switch

Special Features

• Turbo Key II
• Core Unlocker
• ASUS Q-Connector
• ASUS Q-Shield
• ASUS Q-Fan 2
• ASUS EZ Flash 2
• ASUS CrashFree BIOS 3
• ASUS MyLogo 3

Accessories

• User's manual
• 1 x I/O Shield
• 1 x ROG Connect Cable
• 1 x 2-in-1 ASUS Q-Connector Kit
• 1 x 2-in-1 SATA 6.0Gb/s Cables
• 2 x 2-in-1 SATA 3.0Gb/s Signal Cables
• 1 x 2-port USB2.0 + ESATA Module
• 1 x Crossfire Cable
• 1 x Cable Ties Pack
• 1 x ROG Theme Label
• 1 x 12-in-1 ROG Cable Label

---

BilderBilder​

Das Mainboard





(Quelle: AwardFabrik.de)

Die Verpackung und das Zubehör


(Quelle: AwardFabrik.de)
​

---

Das BiosDas Bios






(Quelle: AwardFabrik.de)​

---

DownloadsDownloads
Bios Downloads

• Bios 0505
  - First release Bios
• Bios 0602
  - Update strings "CPB Control" to "AMD Turbo CORE technology" in BIOS.
• Bios 0701
  - Improve the stability of certain hard drives.
• Bios 0707 (BETA)
  - Enable SATA down mode support to fix the Samsung SATA2 HDD issue.
  - Enhance gaming performance.
  - Enable the support of DDRIII-2000 under full 4 DIMM configuration when using Thuban processor.
  - Enhance SATA6G performance
  - Enable fix CPU multiplier for 6-core processor when disabling [Cool and Quiet] in BIOS.
• Bios 0801
  - Improve memory compatibility
• Bios 0905 (BETA)
  - Fixed CPU/NB Voltage setting may be not be retained after pressing the reset button under OS.
  - Enable support of CPU ratio control for 6 core Thuban processor via OC Station
  - Enable ROG Connect and OC Station support under high HT Frequency.
  - Enable the support of CPU Level Up function for Phenom II X4 965
  - Enable the display of DRAM 1st Information and DRAM 2nd Information for the ease of DRAM Timing control
• Bios 1005
  - Improve system stability
• Bios 1102
  - Support new CPUs

  Das flashen geschieht auf eigene Gefahr!

---

WasserkühlerWasserkühler

• EK Waterblocks Fullcover EK-FB ASUS Crosshair 4 Nickel Plexi Edition / Acetal Edition
• MIPS ASUS Crosshair IV Fullcover POM Edition / POM + Nickel (limited) Edition
• Anfi-tec ASUS Crosshair IV Formula Lightcover Mosfest + NB Kühler & Anfi-Tec SB Kühler

---

Wichtige LinksWichtige Links

• Asus Crosshair IV Formula auf der Asus Homepage
• Asus Crosshair IV Formula bei Geizhals
• Asus Crosshair IV Formula Review (AwardFabrik)



[CH4F]

Also ich muss ja mal sagen ich hatte bis auf mein Crosshair IV mit Asus nur miese Erfahrung gehabt. Also von daher ist das für mich erst sicher wenns Schwarz auf Weiß ist. Das Bios hab ich aber auch schon geladen, ich flashe das aber erst wenns wirklich BD Support bringt und das auch bewiesen wird. Außer es bringt wieder noch anderes mit sich.



[o$$!ram]

das aufhängen wird wohl von den smartwerten kommen.
starte speedfan man mit /NOSMARTSCAN ...
ALT+Doppelklick auf die verknüpfung und einfach an die befehlszeile eintragen.

kannst alle temps mit aida64 in den tray legen.
ansonsten gibts da noch probe direkt von der rog seite ... Welcome to Republic Of Gamers! - Crosshair IV Formula

Sodele Ich wollt mich mal kurz zurück melden: hat funktioniert! DANKE!



[crossworker]

Moin allerseits ...

Ich hätte mal ne Frage.

Ich habe von einem Kollegen sein 4 Monate altes Crosshair 4 Formula für lau inklusive nem 1090T erhalten. Jetzt suche ich den richtigen Speicher ... Da ich auch ein wenig auf die Optik achten möchte, hätte ich mir folgenden rausgesucht :

link

Davon würde ich mir gerne 2 Kits einbauen also insgesamt 16 GB ... Geht sich das aus in Vollbestückung oder soll ich gleich auf 1333 oder andere Module ausweichen ?

Bitte um Antworten ...



[Boardi05]

Das Bios 3012 ist nun auch auf der asushomepage zu finden

ASUSTeK Computer Inc.-Support-



[Chaos77]

Also muss BD doch mechanisch in den AM3 reinpassen.



[Mmichel]

Also muss BD doch mechanisch in den AM3 reinpassen.

Denke schon: http://www.hardwareluxx.de/community/16485211-post1235.html

Gruss.



[Boardi05]

„Bulldozer“ jetzt auch auf alten Boards von Asus (Update) - 15.03.2011 - ComputerBase



[repitit1200]

Sau geil ....



[SmokeySkull]

ich hab das bios aber wieder runtergehaun, da blieb er nach nem neustart immmer hängen, als wären meine oc settings fehlerhaft



[bytefuzzy]

Nun ist es amtlich!!!

Lt. einer ASUS Sonderseite bzgl. ^^Bulldozer^^ - Boards mit Sockel AM3+/AM3b
erfährt man dass mit einem BIOS-Update [3012] die BULLDOZER auch auf AM3 laufen sollen.

ASUS Sonderseite
ASUS First to Provide AM3+ CPU Ready Solution for Current AM3 and Future AM3+ Motherboards

oki doki
fuzzy

€: Weitere Infos
http://www.pcgameshardware.de/aid,8...-aber-mit-eingeschraenkten-Features/CPU/News/



[CloudStrife81]

Dann ist es bei mir nun auch amtlich:
Der x6 kommt runter und wird gegen einen BD getauscht



[o$$!ram]

Sehr gute Nachrichten Mal schauen was der BD im gegensatz zu nem X6 leistet und vorallem was er kosten wird.



[repitit1200]

ich hab das bios aber wieder runtergehaun, da blieb er nach nem neustart immmer hängen, als wären meine oc settings fehlerhaft

Ja... bei mir wollten meine ram kein cl6 mehr fahren! keine ahnung wieso habe alles getestet.



[SmokeySkull]

läuft scheinbar noch bissl unrund. naja, wird ja nich das letzte bios sein



[CH4F]

Komisch, mein Sys ist mit dem 3012 Bios sowohl beim POST als auch beim Booten und sonstewo flotter. 24/7 Setting geht auch noch. Super!
€dit: Auch 3000Mhz CPU/NB geht nun endlich. Gleich mal Prime durchlaufen lassen. :]



[Flayer]

da steht ja auch, das diese Bios nur für AM3+ CPUs ist bitte nicht mit AM3 CPUs verwenden... nur wer hat denn schon eine AM3+ CPU



[CH4F]

Funktionieren tut's trotzdem. Ich hab mal geguckt konnte Ram Spannung von 1,625 bis auf 1,5875 senken, ohne Fehler. Weiter hab ich bis jetzt nicht probiert.



[Flayer]

hattest Du 4 oder 8 GB drin? 2 Module oder 4?



[CH4F]

4 Module und 8GB.



[Flayer]

feine Sache bin immer noch nach der suche nach neuem Speicher für mein CHIV



[CH4F]

Kann meinen nur empfehlen. A-Data XPG G v2.0 Series. Ich mein den gibts von 1600MHz bis 2200MHz, also viel Auswahl. ^^



[xxmkxx]

Ich habe die G.Skill flares 1800MHz CL7, 8 GB drinne und die laufen super.

MfG

Sent from my MB525 using Tapatalk



[o$$!ram]

Meine G.Skill 1600er (die günstigsten ) laufen auch super - 4x 2GB

Ich werd heut abend auch mal das neue AM3+ BIOS flashen - mal schauen was es bei mir macht ...



[CH4F]

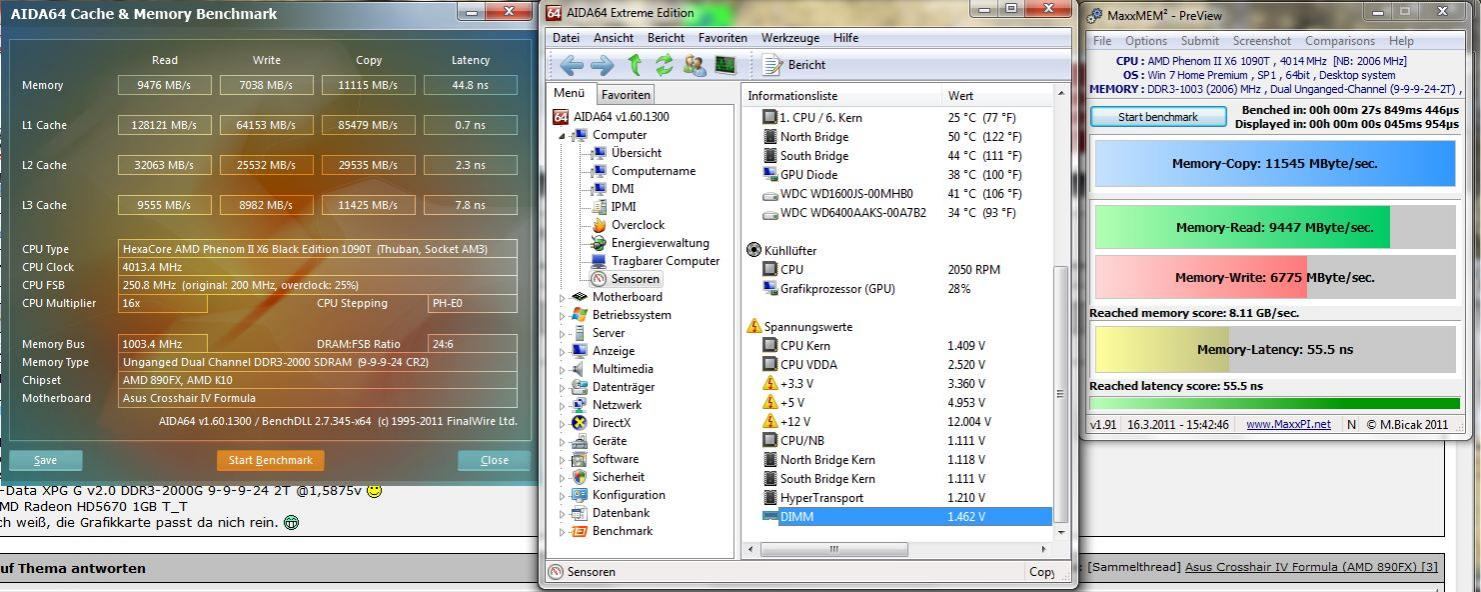

XMP rein und gib ihm - 1,462v laut AIDA64. Bei weiterhin 2000MHz und 9-9-9-24-2T, Mensch der geht da derb runter was Undervolting betrifft.
€dit: Memtest macht nur beim 5. Thread Probleme, alle anderen fehlerfrei bis jetzt.



[Flayer]

Untestützt der Bulli nicht offiziel die 1866er? da würd ich mir von G.skill die für 128Euros holen...sind zwar nur cl9....



[Boardi05]

Bulldozer passt per BIOS-Update doch auf AM3 - aber mit eingeschränkten Features - cpu, amd, am3, bulldozer



[CH4F]

Ausgezeichnet, wenn das stimmt ist da ja für mich gar keine Einschränkung, ich benutz weder Turbo Core noch i-welche Energiesparoptionen.



[CloudStrife81]

Der Turbo-Modus ist mir auch Wumpe, da ich sowieso OC betreibe, bei der Stromsparfunktion bin ich vorsichtig.
Wer weiss, was und inwieweit sich damit Temperaturen und VCore beeinflussen lassen.

Doch noch abwarten ...



[CH4F]

Quatsch, das einzige, was mich jetzt noch aufhalten würde, einen BD zu kaufen wäre der Preis. Der ist schließlich noch unbekannt und kann Intel-like ausfallen.



[Flayer]

hmm...meno....+0,025 für CPU offset und bei Prime sind nach ner Stunde schon wieder 3 Kerne ausgestiegen....
Vcore lag unter last bei 1,336-1,343V LLC 100%

teste jetzt mal +0.05V Last liegt jetzt bei 1,363-1,382....und das bei 3,6Ghz.....
hab ich echt so eine Krücke man....
