ASUS Maximus Extreme / Formula SE *** Sammelthread *** 6
Zurück zum ersten ASUS Maximus Extreme / Formula SE *R.O.G.* || ***SAMMELTHREAD***
Zurück zum zweiten ASUS Maximus Extreme / Formula SE *R.O.G.* || ***SAMMELTHREAD***
Zurück zum dritten ASUS Maximus Extreme / Formula SE *R.O.G.* || ***SAMMELTHREAD***
Zurück zum vierten ASUS Maximus Extreme / Formula SE *R.O.G.* || ***SAMMELTHREAD***
Zurück zum fünften ASUS Maximus Extreme / Formula SE *R.O.G.* || ***SAMMELTHREAD***
Zum Inhaltlichen Überblick
- R.O.G. - Republic of Gamers
- Modelle
- Maximus Extreme
- Maximus Formula / SE
- DieSpezifikationen
- Das I/O Panel
- Support - BIOS Downloads
- FAQ
- Reviews / Prewies & Tweaks
- Verpackung / Inhalt / Lieferumfang
- Overclocking Verhalten
- Extreme Tweaker BIOS Settings
- Was bewirkt der Strap-to Northbridge / Definition des Straps
- Der V-Droop Mod mit Bleistift
- Allgemeine Links
- Luftkühler Kompatibilitätsliste
- Speicherkompatibitlitäts Liste
- Fusion Blocks
- Jens' EK Formula unter Wasser - Maße der Lochabstände
- Extreme Tweaker Template mit Settings für 8*450 C2Q
- Overclocking Liste
- Credits
R.O.G. - Die Republic of Gamers Serie
- Die ROG Serie ist bekannt dafür mit einer üppigen Ausstattung sowie Verpackungsinhalt ausgeliefert zu werden.
- Wie immer sind Power on, Reset und CMOS-CLR Schalter auf dem Board bzw. IO Panel verbaut
- Der Lieferumfang fällt mit S.T.A.L.K.E.R. - Kaspersky - 3DMark06 sehr üppig aus
- Ebenfalls im Lieferumfang erhalten, der LCD Poster zur Ausgabe von CMOS Fehlern und der Uhrzeit
Die unterschiedlichen Maximus Modelle
Asus Maximus Extreme
- Intel® Quad-core CPU Ready
- Intel® Core™2 Extreme / Core™2 Duo Ready
- ATI Crossfire Support mit 2 16x Lanes
- Intel® X38/ICH9R
- DDR3 Support
- Extreme Tweaker BIOS

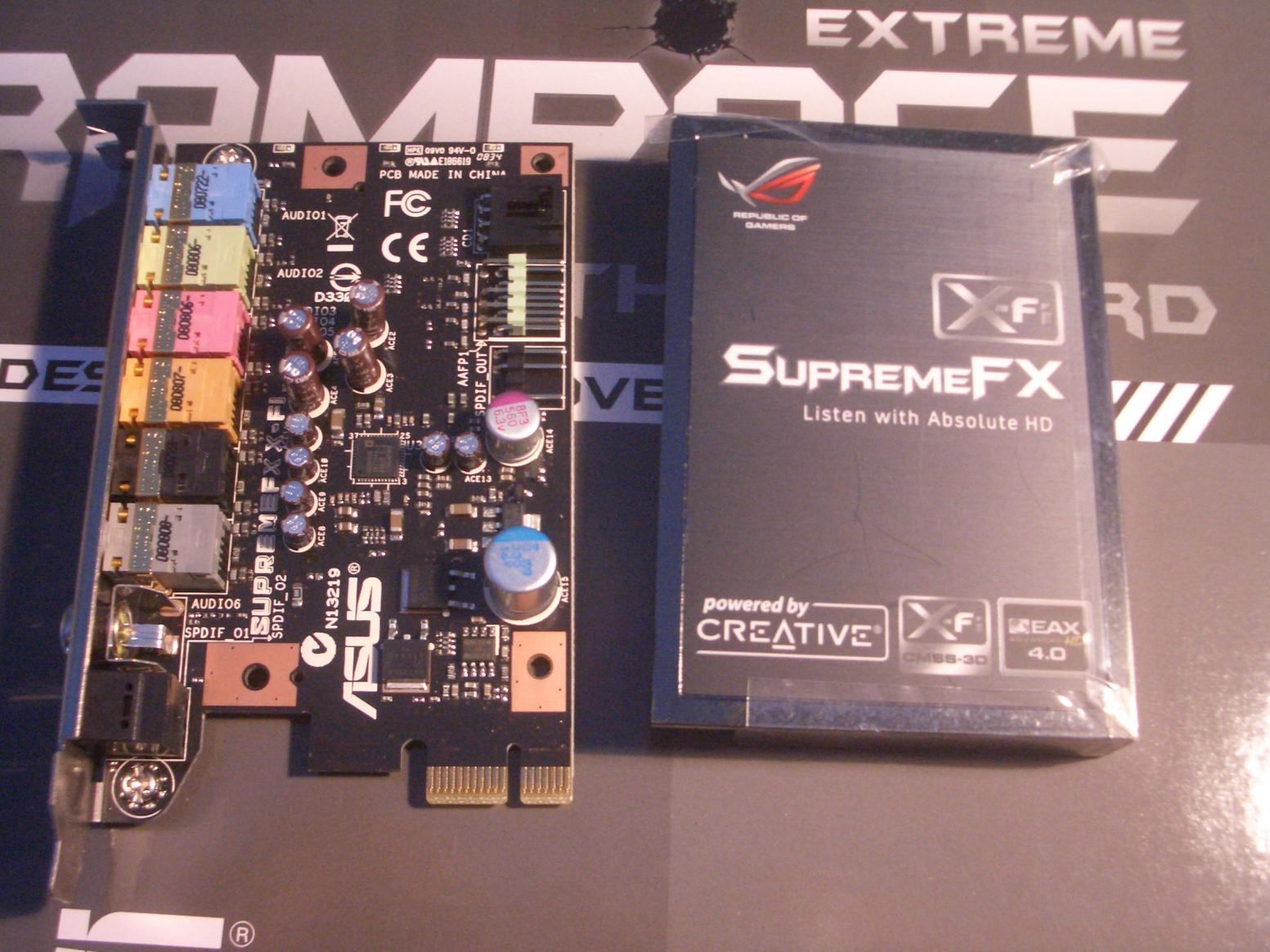

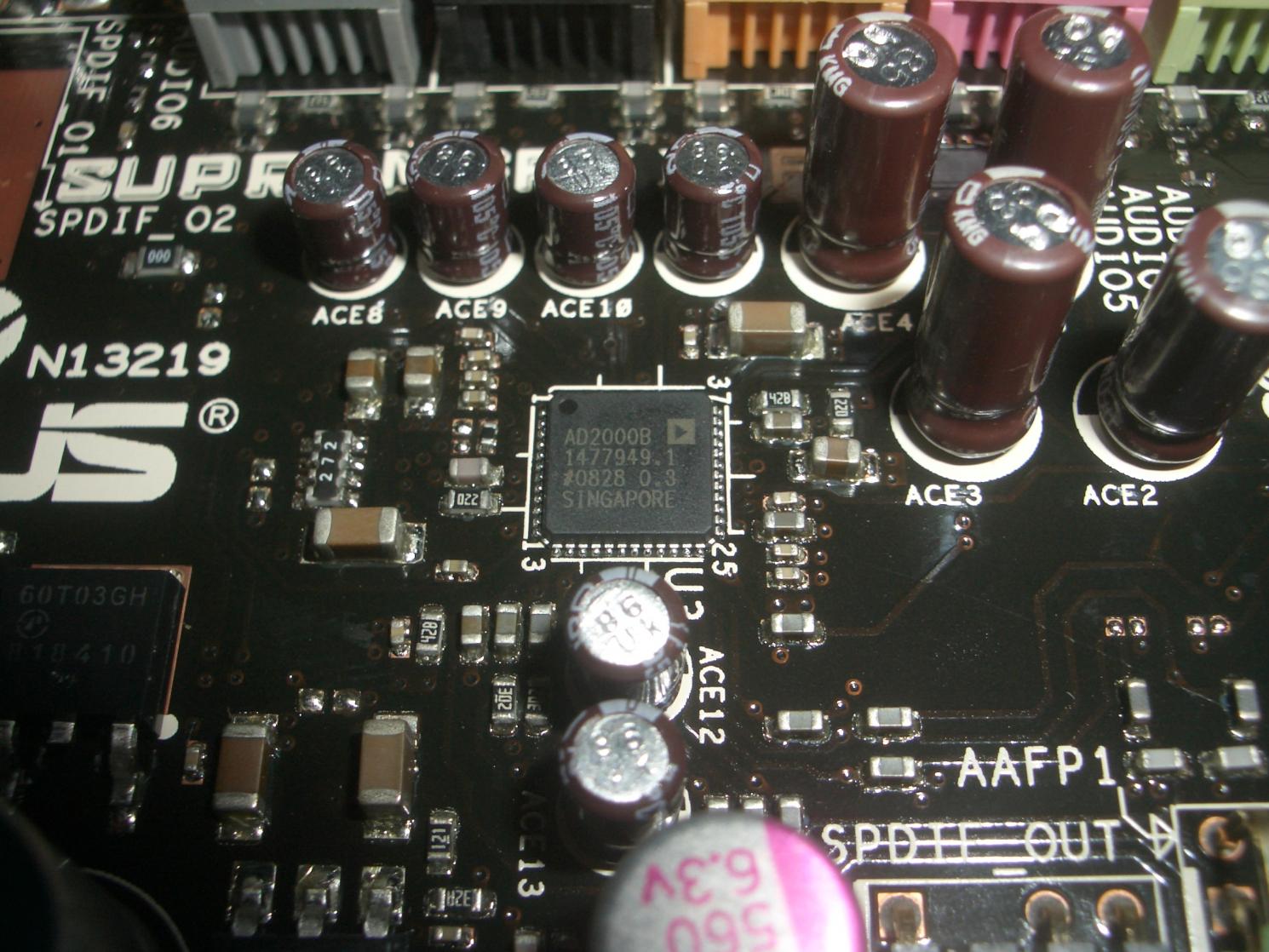

- SupremeFX II 8-CH Audio
- CPU Level Up
- Fusion Block
- Voltiminder LED
- LCD Poster
Asus Maximus Formula / Special Edition
- Intel® Quad-core CPU Ready
- Intel® Core™2 Extreme / Core™2 Duo Ready
- Intel® X38/ICH9R
- Dual-channel DDR2 1200*/1066 MHz Support
- ATI Crossfire Support mit 2 16x Lanes
- Fusion Block System (Formula SE)
- Support für 1600er FSB
- Extreme Tweaker BIOS
- SupremeFX II 8-CH Audio
- CPU Level Up
- Voltiminder LED
- LCD Poster
Das I/O Panel
Die Spezifikationen
Asus Maximus Formula / Special Edition
Asus Maximus Extreme
Unterschiede der drei Versionen auf einen Blick
Support - Downloads - BIOS
- ASUS FTP Verzeichnis für Maximus Extreme BIOS
- ASUS FTP Verzeichnis für Maximus Formula (SE) BIOS
- Drivers: Formula / SE
- Utilities: Formula / SE
- Handbuch: Maximus Formula / SE
- Handbuch: Maximus Extreme
- BIOS 0303 für ASUS Maximus Formula
- BIOS 0401 für ASUS Maximus Formula
- BIOS 0504 für ASUS Maximus Formula
- BIOS 0505 für ASUS Maximus Formula
- BIOS 0602 für ASUS Maximus Formula
- BIOS 0802 für ASUS Maximus Formula
- BIOS 0903 für ASUS Maximus Formula
- BIOS 0907 für ASUS Maximus Formula
- BIOS 1003 für ASUS Maximus Formula - pre Beta Status - Flashen auf eigene Gefahr und ohne Gewähr
- BIOS 1004 für ASUS Maximus Formula - Offizielle Beta seit 20. März
- BIOS 1006 für ASUS Maximus Formula
- BIOS 1102 für ASUS Maximus Formula
- BIOS 1201 für ASUS Maximus Formula
- BIOS 1207 für ASUS Maximus Formula
- BIOS 1302 für ASUS Maximus Formula
- BIOS 1403 für ASUS Maximus Formula
- Aktueller Intel Chipsatz Treiber (9.1.0.1013)
- Der BIOS Thread
Frequently Asked Questions - Das F.A.Q.
- F: Frage mich welches Gewinde der Block hat oder für welche Schlauchgröße die Tüllen sind.
- A: Gewinde erstmal garkeins! Die festen Kupfertüllen sind wenn identisch zum Blitz für 10mm innendruchmesser Schlauch sein. Dazu wird es noch eine Handvoll Kunststoff Reduzierstücke geben für verschiedene Schlauchgrößen
- F: Kann ich das Maximus Forumula SE auch ohne Wakü betreiben?
- A: Ja, allerding sind dann die Temperaturen der Bridges, durch die fehlenden Kühllamellen, höher wie beim Non-SE
- F: Loadline Calibration bringt bei mir nix, hab einen hammer V-Droop
- A: Ab dem Bios 0505 liegt der V-Droop zwischen 0 und ganz ganz wenig. Der Drop von BIOS Wert -> OS bleibt allerdings unangetastet
- F: Warum ist bei mir kein Stalker dabei?
- A: Weil das Spiel keine Jugendfreigabe erhalten hat, eine Ausweiskopie und bischen Kommunikation mit dem Versandhaus und du hälst das Spiel in den Händen.
- F: Wie Flashe ich mein BIOS?
- A: BIOS flash How-To
- F: Reicht die vorhande Wakü aus?
- A: Kurzum ja - der Aufpreis zu einem andren Kit steht in keinem Fall zur erreichten Mehrleistung bzw. Temperaturminderung
- F: Kann ich die Lüfter am Board auch per Speedfan ansteuern?
- A: Cumulonimbus' Speedfan How-To
- F: Wie schließe ich meinen Frontsound richtig an?
- A: HIER klicken und der Anleitung folgen...
- F: Gibt es die Möglichkeit auf eine ältere BIOS Version zu flashen
- A: Ja, mit ASUS Update unter Windows XP 32 - Das Flashen unter Windows ist allerdings mit einem erhöhten Risiko verbunden
- F: Läuft das Board auch Kopfstehend, also BTX?
- A: Ja, das Heatpipelayout berücksichtigt dies - lediglich die Temperaturen der Bridges werden 1-2°C wärmer
- F: Welche Temperaturen halten NB/SB aus? Ab wann wirds kritisch?
- A: Intel spezifiziert die Bridges für > 100°C. Im BIOS ist ein "Abschaltwert" von 90°C. Anandtec berichtet von instabilität in Kombination von sehr hohem FSB und Temps über 46°C. Alles unter FSB 450 funktioniert allerdings auch mit Temps >60°C
- F: Mein Lüfter ist an den CPU-Lüfteranschluss angeschlossen, doch er dreht mit voller Drehzahl und auch dann wenn ich QFAN im BIOS aktiviert habe. Auch mit Speedfan (neueste Beta 37) lässt sich der Lüfter nicht regeln. Er dreht immer mit 100%.
- A: Der CPU-Lüfteranschluss ist elektrisch vollständig als PWM-Anschluss (4 Pin) ausgelegt. Auf einem PWM-Anschluss können nur mehr Lüfter drehzahlgeregelt werden die ebenfalls im PWM-Verfahren arbeiten. Eine Regelung nur über die Spannung (DC) ist nicht mehr implementiert, wenngleich auch weiterhin 3-Pin Lüfter angeschlossen und betrieben werden können.
- F: Was ist Intel Speedstep (EIST) und C1E - was bewirken diese beiden Einstellungen im BIOS und in welchem Falle ist was zu verwenden?
- A: Beides sind Stromsparmechanismen, welche bei geringer Last Multiplikator und VCore absenken. Wobei der Unterschied darin besteht, dass EIST die Leistung anhand der Auslastung anpasst. C1E erkennt nur den Unterschied zwischen Last und Idle. Des weiteren senkt der C1E Support bei manuell eingestellter Core Spannung Idle ausschließlich den Multiplikator. Nicht aber die Spannung. EIST bewirkt bei manueller Corespannung rein gar nichts. Wer also seine VCore manuell einstellt kann EIST getrost deaktivieren und ggf. C1E nutzen um den Takt zu senken
- F: Was bewirken die verschiedenen Transaction Boost Level?
- A: Relax Level entschärft die tRD (Performance Level) des RAMs, wobei Level 0 ein geringes Entschärfen und Relax Level 7 starkes Entschärfen mitsich bringt. Ebenso gilt dies für Boost Level. Boost 0 bewirkt wenig - 7 bewirkt einen hohen Boost, der TRD wird verschärft! Ausgangswert (Relax Level 0) ist ein tRD Wert von 7.
- F: Wie deute ich Prime95 Fehler bei Small oder Large Runs? Wo liegen die Lösungsansätze?
- A: Steigt im Small-Run immer der selbe Kern aus, stimmt die VCore nicht. Gibt es Unregelmäßigkeiten stimmt die VCore aber GTL der NB nicht.
Fehler in Large-Runs deuten auf falsche Timings und Spannungen der NB/VTT bzw. deren GTL Verhältnis hin.
- F: Gibt es Unterschiede zwischen den weißen und blauen RAM Slots?
- A: Oft konnte beobachtet werden, dass die weißen Slots besser gehen bzw. die RAMs in den weißen Slots für den selben Takt oder die selbe Latenz weniger Spannung brauchen. Anders gesagt ist es ebenso möglich, dass RAMs, die in den blauen Slots nicht stabil laufen dies in den weißen tun...
- F: Was steckt wirklich hinter dem Phänomen des "AN/AUS Bug"?
- A: Hinter dem, im unwissenden Volksmund, als AN/AUS Bug bezeichneten Feature handelt es sich um eine Kombination des Crash Free BIOS sowie der Strap Umschaltung. Letztere greift, bei Veränderung im BIOS und dem daraus resultierenden Reboot. Das Crash Free BIOS prüft nach der Trennung des Rechners vom Strom ob dieser so starten kann oder ob Variablen im BIOS geändert werden müssen um den Systemstart durchzuführen.
- F: Wie funktioniert das ASUS Crash Free Feature - wie kann ich es nutzen
- A: RonnyD's How To
Previews / Reviews & Tweaks
- ASUS Maximus Extreme - the Extreme Benchmarker's Choice? Von AnandTech.com
- Maximus Formula Sammelthread im XtremeSystems Forum
- Tweaktown Review
- News zum Board bei Computerbase
- El's kleiner Einblick
- Gigabytes DQ6 vs. Maximus Formula SE bei VR-Zone
- Wie mache ich aus meinem Maximus ein Rampage Formula - ACHTUNG: Flashen auf eigene Gefahr und ohne Gewähr
- Rampage Formula Mod Thread hier im Luxx
Verpackung & Lieferumfang
Overclocking Verhalten
- Erster FSB Test von Teuflor #265
- Futuremark Hall of Fame - Platz 1
- Mayk-Freaks Settings als kleine Richtlinie
- Xtreme Systems loc.o: 591 FSB on dice
- Kleiner Exkurs zum Strapverhalten bei C2D Overclocking
- Siehe Extreme Tweaker Template mit Settings für 8*450 C2Q am Ende des Posts
Wichtige Extreme Tweaker Settings näher erläutert
- AI Overclock Tuner: Manuell für Sichtbarkeit weiterer Optionen / AUTO für Übertaktung unter Last
- CPU Ratio Setting: CPU Multiplikator Einstellung
- OC from CPU Level Up: Mögliches Laden von vordefinierten ASUS OC Profilen (AUTO=DEAKTIVIERT)
- FSB Strap to Northbridge: Anpassung des Strapverhalten - 266/333er und 400er Straps
- DRAM Frequency: Wahl des RAM Taktes und des Teilers für NB Strap
- im 266er Strap 4:5/ 2:3 / 1:2
- im 333er Strap 1:1 / 5:6 / 5:8 / 1:2
- im 400er Strap 1:1 / 3:4 / 1:2
- DRAM Timing Control: Anpassung der RAM Timings und Sub-Timings
- AI Clock Twister & Transaction Booster: Automatische Anpassung der RAM Timings (Scharfe bzw. entschäfte Timings)
- CPU PLL Voltage: Ist die Spannung des CPU Taktgebers (PLL Chip) sozusagen die Spannung des Frequenz Synchronisierers. Werte von 1,5V bis 3V. Standard ist 1,5V. Über lange Sicht max 1,75V - Kühlungsabhängig
- DRAM Static Read Control - wenn OC, dann aus!
- DRAM Voltage: Skala von 1,5V bis 3,04V - BIOS übervoltet ca. 0,05V
- FSB Termination Voltage: Einstellmöglichkeiten von 1,2V bis 2V. Gerade Quad Core CPUs verlangen bei hohen FSBs nach hoher FSBTV - 1,5V gilt als Richtwert ab FSB > 440
- North Bridge Voltage: Skala von 1,25V bis 2,05V. Als Richwert für FSB>440 gilt 1,6V - Temperaturen im Auge Behalten. Ebenso ist für DIMM Vollbestückung oft schon 1.43V notwendig
- Loadline Calibration: Reguliert bzw. unterdrückt den V-Droop unter Last
- CPU GTL Reference: Spannungsteiler für angelegte VTT Voltage | Richtwert "0.63x" bei 65nm CPU
- Northbridge GTL Reference | Richtwert "0.67x" bei 65nm CPU
Was bewirkt der Strap-to-Northbridge / Die Definition des Straps
- Als Strap bezeichnet man den internen Teiler der NB bzw. den Takt, mit dem diese arbeitet
- Der (interne) NB-Takt ist direkt an den FSB gebunden, somit steigt dieser zwingend mit einer Erhöhung des FSBs an
- Durch bestimmte Grenzen der NB ist es notwendig diese ab einem bestimmten FSB zu entschärfen/runterzutakten um den FSB weiter zu erhöhen
- Die ist ähnlich dem Multiplikator der CPU. Erreicht die CPU eine Wall senkt man den Multi um den FSB weiter erhöhen zu können
- Je niedriger der Strap umso, höher der interne NB Takt! Dies verbessert die Timings und auch den Durchsatz, wenn auch lange nicht so sehr wie ein höherer FSB
- Abschließend wird der NB Takt auch vom default/aktuellem Multiplikator beeinflusst
Der V-Droop Mod mit Bleistift
Hier ein Bild wie ihr beim X38 - also auch beim ASUS P5E dem V-Droop unter Last einen Strich durch die Rechnung macht.
Eventuell müssen die Kontakte zur korrekten Herstellung der Verbindung mehrmals übermalt werden. Am besten eignet sich hierzu ein weicher Bleistift...
Natürlich nehmen wir für etwaiige Schäden keinerlei Haftung, auch können wir keinen Erfolg garantieren. Der Mod lässt sich im Regelfall durch entfernen des "Bleis" rückgängig machen. Viel Erfolg!
Allgemeine Links
- Aktueller Maximus Preis bei Geizhals
- Asus Produkt link Maximus Formula SE
- Asus Produkt link Maximus Extreme
Lukü Kompatibilitätsliste
Code:
- Arctic Cooling Freezer 7 Pro [COLOR="SeaGreen"]Knapp aber passt! bei hohem ram (Dominator) ein klein wenig gefummel[/COLOR]
- Asus Silent Knight I & II [COLOR="SeaGreen"]OK[/COLOR]
- ASUS Silent Square [COLOR="SeaGreen"]OK[/COLOR]
- Revoltec Freeze Tower [COLOR="SeaGreen"]OK[/COLOR]
- Scythe Andy Samurai Master [COLOR="SeaGreen"]OK[/COLOR]
- Scythe Mugen [COLOR="SeaGreen"]Mit Spacer Montage in beide Richtungen möglich[/COLOR]
- Scythe Ninja rev.2 passt [COLOR="SeaGreen"]OK[/COLOR]
- Thermalright 120 Extreme [COLOR="SeaGreen"]OK[/COLOR]
- Thermalright HR-01 Plus [COLOR="DarkOrange"][URL="http://www.forumdeluxx.de/forum/showpost.php?p=7806607&postcount=462"]klick[/URL][/COLOR]
- Thermalright IFX-14 [URL="http://www.forumdeluxx.de/forum/showpost.php?p=9067366&postcount=290"]klick[/URL] + [URL="http://www.computerbase.de/forum/showpost.php?p=4827763&postcount=1485"]klick[/URL]
- Thermalright SI-128/SE [COLOR="SeaGreen"]OK[/COLOR]
- Xigmatek HDT-S1283 [COLOR="SeaGreen"]OK[/COLOR]
- Zalman 9700LED / 9500NT usw. [COLOR="SeaGreen"]OK[/COLOR]
- Zalman CNPS 7700-CU [COLOR="SeaGreen"]OK[/COLOR]
- Zalman CNPS8700 NT [COLOR="Red"]Haltebügel muss ca 1cm gekürzt werden[/COLOR]
- Zalman Fatal1ty FS-C77 [COLOR="SeaGreen"]OK[/COLOR]
- ZeroTherm BTF90 CU [COLOR="SeaGreen"]OK[/COLOR]
- Zerotherm Nirvana NV120 [COLOR="SeaGreen"]OK[/COLOR]
- Noctua NH-U12F [COLOR="SeaGreen"]OK[/COLOR]Du möchtest einen eigenen Platz mit deinem Kühler? Schreib mir eine PN mit den entsprechenden Daten!
DDR2 Kompatibilitätsliste - Maximus Formula
Code:
Teuflor = 4 x 1GB G.Skill GBHZ @ 1066MHZ @ 2,4V @ T2 [COLOR="SeaGreen"]OK[/COLOR]
Krümelmonster = 4 x 1 GB A-DATA PC2-6400 5-5-5-18 1,80 Volt [COLOR="SeaGreen"]OK[/COLOR]
Krümelmonster = 2 x Corsair XMS2 PC2-6400C5 5-5-5-15 1,90 Volt [COLOR="SeaGreen"]OK[/COLOR]
Krümelmonster = 2 x Crucial Ballistix PC2-6400 4-4-4-12 2,10 Volt [COLOR="SeaGreen"]OK[/COLOR]
Krümelmonster = 2 x Crucial Ballistix PC2-6400 5-5-5-15 @ DDR1066 2,20 Volt [COLOR="SeaGreen"]OK[/COLOR]
.t1mo = 1 x Corsair TWIN2X 2048-6400 C4 DHX 2,1V [COLOR="SeaGreen"]OK[/COLOR]
.t1mo = 1 x Corsair TWIN2X 2048-6400 C5 DHX 1,8V [COLOR="SeaGreen"]OK[/COLOR]
.t1mo = 1 x Corsair TWIN2X 2048-6400 C5 1,8V [COLOR="SeaGreen"]OK[/COLOR]
.t1mo = 2 x Kingston KHX6400 D2LLK2/2GN 2,0V [COLOR="SeaGreen"]OK[/COLOR]
The_Jack = 2 x 1GB Mushkin XP2-8500 5-5-4-12@1066MHZ@ 2,25V [COLOR="SeaGreen"]OK[/COLOR]
afeu = 4 x Corsair CM2X1024-6400C4 bei 4-4-4-12, 2.03 V [COLOR="SeaGreen"]OK[/COLOR]
avex = 2 x 1GB cellshock 6400 CS2221041 micron d9gmh 528mhz@2,32v 5-5-5-15 [COLOR="SeaGreen"]OK[/COLOR]
DR.MaBuSe = 2 x 1 GIG OCZ PC2-8000 TitaniumAlphaVX2 5-5-5-15@1112MHZ@2,38v [COLOR="SeaGreen"]OK[/COLOR]
DR.MaBuSe = 2 x 1 GB Mushkin XP2 8500 5-5-5-15@1112MHZ@2,3v [COLOR="SeaGreen"]OK[/COLOR]
DR.MaBuSe = 2 x 1 GB Transcend aXeRam PC2-1200 5-5-5-15@1122MHZ@2,1v [COLOR="SeaGreen"]OK[/COLOR]
Raberduck = 1024 MB Corsair Twin2X2048-8888GOLD 4-4-4-12 1200@ 2,35V [COLOR="SeaGreen"]OK[/COLOR]
M1k3 = G.Skill 2x1GB DDR2 800 F2-6400CL5D-2GBPK 5-5-5-15 Vdimm=2.0 @ 4-4-4-10 [COLOR="SeaGreen"]OK[/COLOR]
p$ycho = 4 x 1 GB A-DATA Vitesta Extreme DDR2-800 4-4-4-12 2,00V [COLOR="SeaGreen"]OK[/COLOR]
p$ycho = 2 x G.Skill F2-8000CL5D-4GBPQ (also 8GB) @ DDR2-1066 | 5-5-5-15 | 2,1V | 1,43V auf der NB nötig [COLOR="SeaGreen"]OK[/COLOR]
Planet X = 4 x 1 GB Crucial Ballistix PC2-8500 5-5-5-15 @ DDR1066 2,20 Volt [COLOR="SeaGreen"]OK[/COLOR]
Sarge07 = Transcend DIMM Kit 4096MB PC2-6400U CL5 (DDR2-800) (JM4GDDR2-8K) [COLOR="SeaGreen"]OK[/COLOR]
eSp!s0 = 2 x 1GB Transcend aXeRAM 1200Mhz [COLOR="SeaGreen"]OK[/COLOR]
MöCkY = 4 x 1GB G.SKILL PC8500 GBHK [COLOR="SeaGreen"]OK[/COLOR]
zocker28 = 2 x 2GB GSkillPC2-1000 C5 KIT F2-8000CL5D-4GBPQ @ 1100 Mhz -2,2V-CL 5-5-5-15 [COLOR="SeaGreen"]OK[/COLOR]
Dana_X = 4 x 1 GB aXeram Transcend 1200 Primestable @ 1066 / 1133 mit NB Vcore 1,45 [COLOR="SeaGreen"]OK[/COLOR]
Cumulonimbus = 4 x 2 GB (2 Kits) Exeleram 4-4-4-12 EX2-4800P2-SW 2.2V@951 MHz [COLOR="SeaGreen"]OK[/COLOR]
bjay = G.Skill DDR2 800 4GBNQ 4X1024 @ 800 @ 1,8V [COLOR="SeaGreen"]OK[/COLOR]
RichieMc85 = 4 x 1GB Transcend DDR2 1200 @ 1140MHz CL5 @ 2,4V @ 1,5V NB [COLOR="SeaGreen"]OK[/COLOR]
TheAsgard = 1 x 2GB XMS2 Dominator Series 2048MB PC2-8500 [COLOR="SeaGreen"]OK[/COLOR]
gsus83 = 1x Corsair TWIN2X2048-8500C5D 5-5-5-15 2,2V [COLOR="SeaGreen"]OK[/COLOR]
Marshal = 2 x 1GB Mushkin HP2-6400 @ 800MHZ @ 2,1V @ T2 @ 4-5-4-11 [COLOR="SeaGreen"]OK[/COLOR]
Marshal = 4 x 2GB OCZ XTC Platinum QuadKit PC2-6400 @ 800MHZ @ 2,1V @ T2 @ 5-4-4-18 [COLOR="SeaGreen"]OK[/COLOR]
Atte = 4 x 2GB GSkillPC2-1000 C5 F2-8000CL5D-4GBPQ @ 1000 Mhz -1,96V-CL 5-5-5-15 [COLOR="SeaGreen"]OK[/COLOR]
fR33$tyler = Corsair Dominator DDR2-1066 4GB Quad2X/CL5/KIT-4x1024MB [COLOR="SeaGreen"]OK[/COLOR]
water_spirit = 2 x 2GB OCZ Reaper HPC DDR2-6400 @ 1080Mhz - 2,1V - 5-5-5-15 [COLOR="SeaGreen"]OK[/COLOR]
Gonzo28 = 4 x 2GB Geil Black Dragon PC6400 CL5 [COLOR="SeaGreen"]OK[/COLOR]
Gonzo28 = 4 x 2GB Corsair XMS2 PC6400 CL5 [COLOR="Red"]Schwarzer Bildschirm / Kein Post[/COLOR]
traxxus = 4 x 2GB Mushkin XP2 PC6400 CL4 [COLOR="SeaGreen"]OK[/COLOR]
John Sinclair = 4 x 2GB OCZ Platinum QuadKit PC2-8500 @ 1066MHZ @ 2,2V @ T2 @ 5-5-5-15 [COLOR="SeaGreen"]OK[/COLOR]
TBogi = Exceleram PC2-8500 CL5 KIT 4GB, 1066MHz, 5-5-5-15, 2,0V [COLOR="SeaGreen"]OK[/COLOR]
The Fool - CellShock CS2221550 @1066 5-5-5-15 2,2V [COLOR="SeaGreen"]OK[/COLOR]DDR3 Kompatibilitätsliste - Maximus Extreme
Code:
Smooth = 4 x Cellshocks 1800 [COLOR="SeaGreen"]OK[/COLOR]
Smooth = OCZ3 P1600 EB4GK CL8 [COLOR="Red"]Ab 1300MHz Memtest Fehler und Instabilität[/COLOR]Fusion Blocks - Die out of the box Wasserkühlung
Anschluesse sind 3/8" = 9,4mm, die 2 Adapter die dabei sind sind von 3/8" auf 10mm ID und 12mm ID. Die beiliegenden Schlauchstuecke sind PUR und in Verbindung mit Hochdruck auch ne Garantie fuer Wasser im Rechner...
Generell gilt: Wer 8/10(11)er Verschlauchung hat, kann den Fusionsblock einfach mit Geduld und warm Wasser ( oder einem Feuerzeug ) direkt einbinden...
Maximus Formula
- Komplettes Set von Mips
- EK Water Blocks Kühler
- EK Water Blocks Spawas Kühler
- EK Water Blocks Northbridge Kühlblock (passt auch quer auf die SB)
- EK Water Blocks Southbridge Kühlblock
Jens' EK Formula unter Wasser - Maße der Lochabstände
- Northbridge: Vertikal: 32mm | Horizontal: 53mm
- Southbridge Diagonale: 53mm
Extreme Tweaker Template Settings für 8*450 C2Q
Zum posten eurer Settings für etwaiige Hilfestellung bitte ich euch nachfolgendes Template zu nutzen (vorher aber bitte eigene Settings einfügen)
Code:
CPU Feature
Ai Overclock Tuner [Manual]
OC From CPU Level Up [Auto]
CPU Ratio Control [Manual]
Ratio CMOS Setting: [8]
FSB Frequency [450]
FSB Strap to North Bridge [400MHz]
PCIE Frequency [110]
DRAM Settings
DRAM Frequency [800MHz]
DRAM Command Rate [2T]
DRAM Timing Control [Manual]
CAS# Latency [5]
RAS# to CAS Delay [5]
RAS# Precharge [5]
RAS# Active Time [12]
RAS# To Ras# Delay [3]
Row Refresh Cycle Time [42]
Write Recovery Time [6]
Read To Precharge Time [3]
Read To Write Delay(S/D) [8]
Write To Read Delay(S) [3]
Write To Read Delay(D) [5]
Read To Read Delay(S) [4]
Read To Read Delay(D) [6]
Write To Write Delay(S) [4]
Write To Write Delay(D) [6]
DRAM Static Read Control [Disabled]
Ai Clock Twister [Strong]
Transaction Booster [Enabled]
Boost Level [0]
Voltage Settings
CPU Voltage [Hängt stark von genutzter CPU ab]
CPU PLL Voltage [Auto]
North Bridge Voltage [1.61v]
DRAM Voltage [2.16v]
FSB Termination Voltage [1.54v]
South Bridge Voltage [Auto]
Loadline Calibration [Enabled]
CPU GTL Reference [0.63x]
North Bridge GTL Reference [0.67x]
DDR2 Channel A REF Voltage [Auto]
DDR2 Channel B REF Voltage [Auto]
DDR2 Controller REF Voltage [DDR2_REF]
SB 1.5V Voltage [Auto]Overclocking Liste
Code:
E8500 | 9,5 x 421 MHz | 4000 MHz @ 1,250 V | 58°C | User p$YcHo
E4300 | 9,0 x 333 MHz | 3000 MHz @ 1,232 V | 55°C | User .t1mo
E8400 | 8,5 x 500 MHz | 4250 MHz @ 1,366 V | 70°C | User [URL="http://www.forumdeluxx.de/forum/showpost.php?p=8525576&postcount=2332"]iLLuminatusANG[/URL]
E8200 | 8,0 x 450 MHz | 3600 MHz @ 1.168 V | 50°C | User [URL="http://www.forumdeluxx.de/forum/showpost.php?p=8649500&postcount=546"]water_spirit[/URL]Ihr wollt, dass unsere Liste wächst? Schickt mir einen Link zu Eurem Screenshot oder Post. Wichtig ist, dass Folgendes zu sehen ist
- CPU-Z Fenster mit CPU Settings
- CPU-Z Fenster mit RAM Settings
- Core Temp Fenster zum Auslesen der Kerntermperatur unter Last
- Taskmanager mit CPU-Z Zeit | Drei Stunden sind hierbei Pflicht
Credits und to do's
- Verbesserungsvorschläge sind immer willkommen
- Ich bin bemüht den Thread aktuell zu halten und ihn individuell nach User Wünschen zu verändern
- Über PNs bzw. Mails mit Feedback, Kritik und Erfahrungsberichten freue ich mich immer sehr
- Vielen Dank an alle aktiven hier im Thread. Vielen Dank für Eure PNs, Euer Feedback und Verbesserungsvorschläge
- Die Verwendung von Inhalt dieses Posts/Threads erfordert meine und Teuflors Zustimmung
Zuletzt bearbeitet:
