[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)

Rampage IV Extreme Sammelthread (Intel X79)





​

Bilder Quelle: Asus HP



Specifications

Spoiler

Specifications

CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links

Spoiler

ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen

Spoiler

Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold

Preissuchmaschine

Spoiler

Geizhals
Idealo
Heise
Hardwareschotte

Reviews

Spoiler

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<



[Lieschen1983]

schaltet mal Clockgen und clockgenfilter aus

jetzt rennt das Board bekomme ziemlich schnell ein Bios Bild



[BulliT]

schaltet mal Clockgen und clockgenfilter aus

jetzt rennt das Board bekomme ziemlich schnell ein Bios Bild

Hatte ich doch gesagt das es eine Einstellung im Bios ist.... da aber erst mal drauf kommen...wieso geht Ihr eigentlich an die Clockgen Filter Ran



[martricks]

Wirkt sich dir CPU PLL auch etwas auf die Tmeperaturen aus, oder eher weniger? Ich mein 1.8V Standard zu 1.6V ist ja schon ein sehr hoher unterschied.



[Shariela]

Muss man sonst noch irgendwas super wichtiges beim Board umstellen, habe nicht übertaktet...
AHCI usw ist ja alles schon automatisch eingestellt, irgendwas ganz wichtiges was man unbedingt einstellen bzw umstellen sollte?!


Grüße
Sharie



[martricks]

@Shariela
Nee eigentlich nicht. Vcore oder Offset, VRam und das wars schon bei mir. Kann sich natürlich ändern, wenn man ans Limit mit der CPU geht. Man kann natürlich immer versuchen die Spannungen etwas zu senken oder je nach belieben fixen. Das schadet ja nicht.



[Eisbaer798]

Muss man sonst noch irgendwas super wichtiges beim Board umstellen, habe nicht übertaktet...
AHCI usw ist ja alles schon automatisch eingestellt, irgendwas ganz wichtiges was man unbedingt einstellen bzw umstellen sollte?!


Grüße
Sharie

Ich denke schon das sich dadurch die Temp. "etwas" ändern.
Weniger Spannung bedeutet ja auch das die Verlustleistung geringer ist, so denke ich wenigstens.



[Lieschen1983]

Hatte ich doch gesagt das es eine Einstellung im Bios ist.... da aber erst mal drauf kommen...wieso geht Ihr eigentlich an die Clockgen Filter Ran

da bin ich nicht drangegeangen die stehen bei default auf "ein" !



[Shariela]

Clockgen Filter steht bei mir auf Auto, ihr mein doch den im Hauptmenü wo man auch die Spannungen alle Einstellt oder?!


Grüße
Sharie



[BlueWitcher]

schaltet mal Clockgen und clockgenfilter aus

jetzt rennt das Board bekomme ziemlich schnell ein Bios Bild

Dann will der bei mir garnicht mehr starten. Kommt immer OC Fehler. Multi 12 und F1 drücken.



[Lieschen1983]

mh bei mir gehts es ohne probs

---------- Post added at 21:03 ---------- Previous post was at 20:55 ----------

sie beiden habe ich auf disable stehen !


habe es aber noch nicht probiert ob es reicht wenn man nur einen disablet



[Cumulonimbus]

Hmm, hab grad mal verglichen und für nen Kaltstart brauche ich ca 45 Sekunden und bei nem Neustart sinds ca 32. Also komplett von Off bis Desktop.

Verglichen mit meinem R3G kommt mir die Bios- (oder jetzt EFI) Phase auch länger vor, habe allerdings keine Messwerte.

Installiert mal testweise die Chipsatztreiber 9.2.3.xxxx oder 9.3.x.xxxx neu mit Parameter -OVERALL. Damit wird der bisherige Intel RSTe Treiber durch einen Intel-Standard AHCI ersetzt. Bei meinem System konnte so ein Fehler eindeutig klassifiziert werden.



[RiMaBo]

R4x 0013

Improves DRAM OC


R4x13.rar



[martricks]

Ich hab mal ne Frage zu den X.M.P. Sind beim Ram nur die primären Timings hinterlegt und den Rest der Timings bestimmt das Board, oder sind alle Timings in dem X.M.P hinterlegt?



[G-Star1079]

0013? Wasn das fürn ne fortlaufende Bios Version? Fangen wir wieder von vorne an mit der Nummerierung? 1301 oder sowas hätte ich noch verstanden. Solang das noch keiner getestet hat mach ich das net druff.



[ElitePilot]

Hallo,

ich habe eine Frage an euch: Wie war euer Board verpackt? War eine Folie um das Board?

Gruß,

ElitePilot



[bonidinimon]

Mein Formula war einfach in einer Kartonverpackung ohne Folie.

Eines verstehe ich nicht ganz... nun gibt es schon 2 neue Biosse für das Rampage, aber die ASUS Seite steht still. Wann kommt da mal was neues?



[Shariela]

Jemand ne Ahnung was ich im BIOS ausschalten muss für den zweiten SATA 6.0 Controller ?!
Also ich nutze den Intel Controller für meine SSD und den ASMEDIA Serial ATA6.0 würde ich gerne ausschalen da ich keine 4x SATA 6.0 Anschlüsse nutze, wie genau mache ich das?!

PS: Formula hat keine Folie...

Grüße
Sharie



[Neurosphere]

Mit welchem Bios habt ihr bisher die besten Erfahrungen gemacht im bezug auf OC, VCore, stabilität etc.

Hab zurzeit das 1101 drauf, würde aber mal gerne wissen ob es da noch was besseres gab/gibt, zumindest nach den bisherigen Erfahrungen.



[martricks]

Hmm, bin schon wieder am verzweifeln....bekomme ständig BS bei Prime95 nach ca 30-40min. Irgendwas mit Fehler 0x0...101. Die Settings waren eigentlich 1.5Std Prime satbil, habe Vcore schon erhöht aber ohne Erfolg. Irgendwie komisch. Kann mir da jemand zumindest helfen was der Fehler 0x0...101 aussagt, oder was es sein könnte? Ich teste nochmal ob es der RAM sein könnte in der zwischenzeit.



[Neurosphere]

Normalerweise VCore wenn ich mich nicht irre. Gib mal die restlichen Spannungen durch.



[martricks]

Also er steigt so wie ich das sehe immer beim 3ten Test aus. 448K, 8K und danach weg. Keine Ahnung welcher Test das ist. Custom Setting. Hier nochmal die Spannungen:



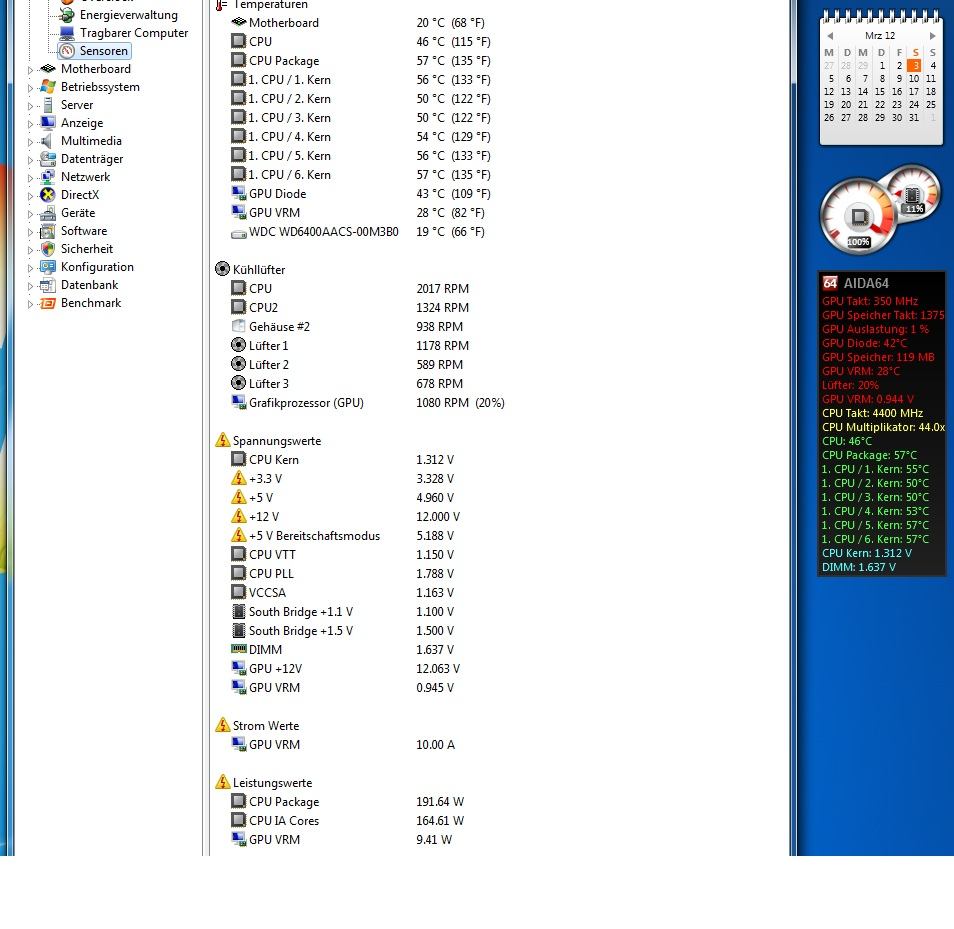

[Shariela]

Ist das eig normal das Sockel 2011 erheblich wärmer wird als 1155?!

Mein alter 2500K lief bei Prime mit maximal 58° beim 3820 sind es 72°



Grüße
Sharie



[martricks]

Hab jetzt nochmal spürbar Vcore erhöht auf 1.320-1.328V Vollast.Und XMP Profil genommen. Offset +0.05 anstatt vorher -0.05. Könnte es sein dass es doch der Ram ist? Denn von den eingestellten 1.65V scheinen ja nur teilweise 1.635V anzukommen. Springt zwischen 1.65V und 1.637V so im Schnitt laut Everest. Eben hat er sich schon beim ersten Test verabschiedet. Wieder mit 0x0..101. Meint ihr ich könnte den Ram nochmal eine Stufe über Spezifikation einstellen?



[McZonk]

Ist das eig normal das Sockel 2011 erheblich wärmer wird als 1155?!

TDP i5-2500K: 95 Watt
TDP i7-3820: 130 Watt

Beantwortet das die Frage?



[martricks]

So 1.5Std Prime sind gleich durch in paar Minuten. Hab jetzt den Ram auf 1.655V gestellt und Vcore wie oben gesagt nochmal spürbar erhöht. Wundert mich zwar trotzdem etwas, aber 1.5Std Prime sind wohl auch nicht immer stabil.Immerhin lief das System ja sonst auch stabil. Naja ich nehms jetzt so hin. Werde nochmal wenn Zeit ist genauer Testen ob es am VRam Drop des Boards liegt, oder wirklich die Vcore war.

Edith: Schon wieder der selbe Mist. Glaub irgendwie nicht mehr an die CPU. Kann es sein dass das Board bzw. die Spannungsversorgung zu heiss wird? Ich mein ich bin nicht annähernd in Regionen von Hardcore Overclocking. Die CPU ist immer schon Kühl. Die Kerne werden 65-70 Grad warm maximal. Hab jetzt die Grafikkarte mal in 2ten Slot damit mehr Abstand zur Spannungsversorgung ist. Ich such sonst nochmal nen Lüfter und lass den direkt auf die Spannungsversorgung blasen.



[Shariela]

Also bei mir läuft alles so wie es sein soll.
Liegt wohl wirklich am Intel Treiber.

also ich habe keine Probleme mit dem Treiber

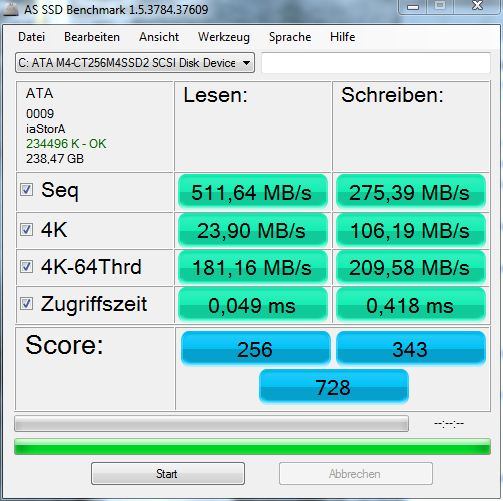

Anhang anzeigen 184305

Ähm, darf ich mal fragen wie ihr eure SSD angeschlossen habt?!
bei mir hängt sie am Intel Sata 3 Port und meine Werte sind übelst schlecht, kommt auf 200 Schreiben -.-


EDIT: Habe grade gelesen das hat wohl was damit zu tun, ob ich bei der Windows 7 Installation eine separate Bootpartition angelegt wird, wenn ja sehen die Werte so aus und wenn nicht so ?! LOL

Habt ihr diese 100MB Patition wieder gelöscht, bei der WIndows 7 Installation bzw vor der installation?!

Grüße
Sharie



[dbs n]

Was auch in dem Artikel steht ist aber, dass das keine Performanceauswirkungen bringt, solange es durch 4 teilbar ist... Die Benches sind außerdem von unterschiedlichen SSDs.
Ich hab z.B. auch so eine Partition, da ich Windows im UEFI-Mode installiert habe...

Bei mir sind es sogar über 200MB:



Abgesehen davon, dass ich auf diese Werte nix gebe, finde ich die in Ordnung. Und die gefühlte Geschwindigkeit ist "rasend schnell"...



[Eisbaer798]

Mit welchem Bios habt ihr bisher die besten Erfahrungen gemacht im bezug auf OC, VCore, stabilität etc.

Hab zurzeit das 1101 drauf, würde aber mal gerne wissen ob es da noch was besseres gab/gibt, zumindest nach den bisherigen Erfahrungen.

1201 soll wohl nach den Ergebnissen von Milo am besten laufen.

Ähm, darf ich mal fragen wie ihr eure SSD angeschlossen habt?!
bei mir hängt sie am Intel Sata 3 Port und meine Werte sind übelst schlecht, kommt auf 200 Schreiben -.-


EDIT: Habe grade gelesen das hat wohl was damit zu tun, ob ich bei der Windows 7 Installation eine separate Bootpartition angelegt wird, wenn ja sehen die Werte so aus und wenn nicht so ?! LOL

Habt ihr diese 100MB Patition wieder gelöscht, bei der WIndows 7 Installation bzw vor der installation?!

Grüße
Sharie

Im Startpost unter "Problem beseitigungen" nachschauen, ich denke mal du nutzt den falschen SATA Port

Zitat:
Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild (http://h8.abload.de/img/iv5sj00mxdwewa8g_500pv3fk.jpg)

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..



[Shariela]

Hey Eisbaer
Danke schonmal für die Tipps =3
Also ich habe die SSD und die HDD genau an den beiden roten Ports angeschlossen, unten und oben.
Die anderen beiden gehören ja nicht dem Intel sondern dem ASMEDIA und der Asmedia 106x SATA Host Controller ist bei mir im BIOS eh abgeschaltet da ich keine 4x SATA 3 Anschlüsse brauche.
Heißt nur der Intel SATA 3 Controller ist Aktiviert.

Habe zurzeit ne OCZ Solis 3 drin, komme aber nie über 200MB lesen, wieso habt ihr über 400 bzw 500?!
Irgendwas muss doch hier falsch sein...

Anhang anzeigen 184906


Board&Hardware Treiber habe ich folgene Installiert...

Chipsatz
NVIDIA
Asus Xonar
Asmedia USB
Intel Network
Intel Management Engine

Das wars dann, fehlt da noch etwas?! Soundkarte auf dem Mobo habe ich ebenfalls im BIOS deaktiviert da Asus Xonar vorhanden

PS: Wo bekomme ich diesen Aktuellen MSAHCI Treiber und was genau macht dieser denn?!


Grüße
Sharie



[dbs n]

MSAHCI ist standardmäßig in W7 enthalten. Brauchst also nichts mehr machen.

Was für ein SATA-Kabel hast du denn für die SSD verwendet? Das mit den weißen Markierungen aus dem Board-Zubehör oder ein anderes?
