[Sammelthread] GigaByte GA-EP45[T]-UD3P / UD3R / UD3 (Intel P45) [2]

[Kaetzchen]

Hallo

könnt Ihr das Board (UD3P) empfehlen? Laufen die Chaintech Apogee GT DDR2 1066 auf dem Board?



[brodtwaage]

habe beim ud3r probleme meinen E8500 stable zu bekommen, small run ist stable, bis auf den 20 K - was kann ich da machen, PLL ist für miene begriffe am maximum angelangt, FSB T auch...
Haben CPU Reference und MCH Reference darauf Einfluss? wenn ja welchen? auf meinem Rampage Extreme lief die CPU super wenn ich GTLVref 1&3 -45mV gegeben habe, die anderen GTLVref´s habe ich auf 0 gelassen....welchen Settings beim UD3R entspricht das?



[Mosef]

So, jetzt bin ich auch wieder etwas dabei am System zu feilen. Momentan komme ich soweit wie auf dem Screenshot zu sehen, falls mehr Infos nötig sind reiche ich die gerne nach!

Der nächste Schritt für mich war jetzt auf Strap 200B umzustellen damit RAM und CPU 1:1 laufen und den FSB schrittweise zu erhöhen, spätestens bei 380MHz freezt der Rechner in Windows mit nem Bluescreen. Meint ihr, ist die CPU am Ende oder sind einfach ein paar Einstellungen nicht richtig gesetzt? Ich kenne mich leider nicht so gut aus und möchte ungern mein Board grillen. Aber die 400MHz Grenze würde ich doch gerne sprengen.

Was mir auch noch aufgefallen ist, die CPU Vcore dropt im idle auch schon sehr stark. Momentan sind die Standard 1.325V eingestellt und er hat im idle 1.28V. Unter Last sind das dann nur noch 1.264V.



[brodtwaage]

steht jetzt auch bei 1,59v. Ab dem fsb darf ich da wohl nicht mehr runter eher im gegenteil hoch

wir hatten das Thema ja gestern schon, was meint ihr denn kann ich auf Dauer einem 45nm maximal an PLL zumuten?

Hallo

könnt Ihr das Board (UD3P) empfehlen? Laufen die Chaintech Apogee GT DDR2 1066 auf dem Board?

Kommt drauf an was du vorher gewöhnt warst, aber generell ist es ein TOP Board für nen Super Kurs! Also: JA - Empfehlung.
Ob die Apogee laufen weiss ich nicht.



[djnoob]

Hier mal ein zwischenergebnis mit fsb 560. CPU läuft schonmal Stabil. Muss nur noch Prime wegen der FSB stabil testen.

wir hatten das Thema ja gestern schon, was meint ihr denn kann ich auf Dauer einem 45nm maximal an PLL zumuten?

Anscheinend gehts auch mit weniger . Getestet wurde mit Custom 20k/20k. jetzt lasse ich mal FFT laufen



Nach 29min Fehler bei Prime FFT run. Erhöhe mal die NB Spannung um eine stufe.



[qujck]

Nur noch mal an alle zur Info. Die small FFT's dienen nur dazu die VCore auszuloten.
PLL, VTT und dergleichen nutzen nur bei Large FFT's.

Es bringt nix stundenlang 20K zu testen und zu denken das der FSB stable ist.



[djnoob]

zum testen der Stabilität der FSB nehme ich large FFT.
So langsam verstehe ich aber auch die Thematik

@Edit: Ich wollte nur mal dazu editieren, das ich am Anfang die Thematik des Boards gar nicht kannte. Sprich wozu PLL und VTT und so ein kram ist. Ehrlich gesagt, weiß ich es immer noch nicht so genau, aber wer sich mit dem Board vertraut machen will, den kann ich nur empfehlen, das OC selber auszuprobieren.

Am besten geht ihr folgender maßen vor (spreche nicht für Quads):

Ihr stellt erstmal alles auf auto-.
Dann kommt es drauf an, mit welcher GHz ihr anfangen wollt. Als Beispiel nehme ich mal den E8400.

Da im Bios alles auf Auto steht, stellt ihr erstmal den Multiplikator vom Prozzi auf 7, um den FSB erstmal auszuloten.
Ich persönlich habe da mit 9x445MHz FSB =4000 MHz angefangen.
- Dann stellt ihr manuell den Vcore den eurer CPU dementsprechend braucht ein.
- Als nächstens stellt ihr den FSB auf 445 ein.
- Alles andere was unten noch steht, schreibt ihr manuell den Wert ein, was auf der linken Seite steht, damit das Board nicht alles automatisch einstellt. Denn die auto- werte sind für die CPU sehr giftig und kann schaden.
- Den Strap könnt ihr von vorne rein auf 333 2.00B stellen. Denn ab einem FSB von 500 müsst ihr diese Einstellungen nehmen, weil ansonsten euer PC nicht Stabil starten wird. Die Latenz Zeiten vom Speicher sicherheitshalber auf auto- lassen.

- Wenn ihr mit den Einstellungen fertig seid, mit F10 abspeichern. Nach dem Neustart und des Bios Logos, könnt ihr mit der tab taste sehen, ob die Einstellungen übernommen wurden oder nicht. Auf dem Screen auf der rechten Seite müsste dan 9x455=4000MHz stehen.
Wenn das der Fall sein sollte, lässt ihr gleich mit Memtest 3-4 runden euren Ram testen um sie von Fehler auszuschließen. (ich persönlich habe den höchsten takt meiner 800er Rams genommen (1200MHz) und habe sie 8 stunden lang durchs memtest gejagt mit erfolg)

- Danach lässt ihr mit Prime eure CPU ausloten.
- Wenn ihr damit fertig seid, geht ihr am besten in 10MHz FSB schritten weiter, bis der prime Fehler anzeigt. natürlich müsst ihr dann den Multiplikator runtersetzten auf 7 oder 8 .

Die Rede war eigentlich vom GA-EP45-UD3R aber beim P dürfte es sicherlich nicht anders sein.
Was ich aber noch vergessen habe zu erwähnen: Die Einstellungen im Bios sind bei mir persönlich nicht Identisch, was das Prg ET6 ausliest nicht identisch. Bevor ihr Hilfe ruft, solltet ihr lieber erstmal eure Bios Einstellungen aufschreiben und die posten.



[uh-insane]

Jungs gleich kommt ein geiler screeni mit prime fast 8h bei pll von 1,05V LOL und das bei 520 FSB das board ist einfach der Hammer!!
Termination konnte ich auch auf 1,26 senken. Das einzigste was ich viel brauche ist der Mch V aber da muss ich dann auch nochma testen mit verschiedenen Mch ref werten.

Hier noch ein interessanter Review mit Spannungstabellen.
Hab auch gelesen das die Spannungswerte von Easystune immer die Richtigen sind speziell wenns um die Refs geht aber das wurde schonmal erwähnt.



[djnoob]

Thx für den link Insane
Schade aber das der review in englisch ist.



[uh-insane]

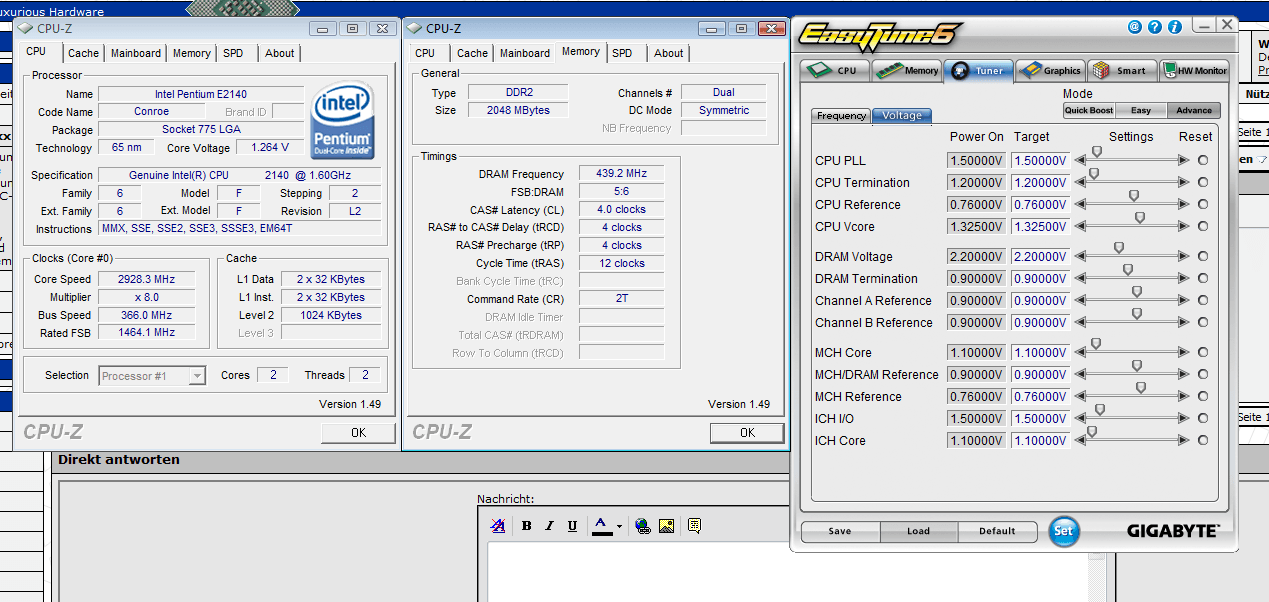

Hier also nochmal meine Settings für 520 FSB incl. Screenshot. Prime lief schonmal gut durch allerdings kam nen Bluescreen beim Rebooten(pll musste ich auf 1,15 stellen sonst ging die kiste nicht an). Game stable Teste ich gleich nochmal mit Crisis loops.



So schauts dann bei mir im Bios aus

System siehe SIG

MB Intelligent Tweaker(M.I.T.)

Robust Graphics Booster ..................: Auto
CPU Clock Ratio ..........................: 8
Fine CPU Clock Ratio......................: +0.0
CPU Frequency ............................: 4.16GHz (500x8.0)

Clock Chip Control
Standard Clock Control
CPU Host Clock Control....................: Enabled
CPU Host Frequency (Mhz) .................: 520
PCI Express Frequency (Mhz) ..............: 100
C.I.A. 2..................................: Disabled

Advanced Clock Control
CPU Clock Drive...........................: 800mv
PCI Express Clock Drive...................: 900mv
CPU Clock Skew (ps).......................: 0ps
MCH Clock Skew (ps).......................: 0ps

DRAM Performance Control
Performance Enhance.......................: Turbo
X.M.P............................................: Disabled
MCH Frequency Latch......................: 333MHz
System Memory Multiplier ................: 2.00b
Memory Frequency (Mhz) ..................: 1040
DRAM Timing Selectable ..................: Manual

Standard Timing Control
CAS Latency Time.........................: 5
tRCD ....................................: 5
tRP......................................: 4
tRAS.....................................: 15
Advanced Timing Control [Press Enter]
tRRD.....................................: 3  [Auto]
tWTR.....................................: 3  [Auto]
tWR......................................: 6  [Auto]
tRFC.....................................: 52 [Auto]
tRTP.....................................: 3  [Auto]
Command Rate (CMD) ......................: 0  [Auto]
Channel A
Channel A Timings Settings  (alles auf Auto)
Static tRead Value......................: 10 (manuell gesetzt)

Channel B
Channel B Timings Settings   (alles auf Auto)
Static tRead Value......................: 10 (manuell gesetzt)

Motherboard Voltage Control

Load-Line Calibration.....................: Enabled
CPU Vcore...............1.25000V..........: 1.387500
CPU Termination.........1.200V............: 1.260
CPU PLL.................1.500V............: 1.150
CPU Reference...........0.760V............: Auto (0,76V laut ET6)
MCH/ICH
MCH Core................1.100V............: 1.340
MCH Reference...........0.760V............: 0,698 (0,66 laut ET6)
MCH/DRAM Reference......0.900V............: Auto
ICH I/O.................1.500V............: 1,500
ICH Core................1.100V............: 1,100
DRAM
DRAM Voltage............1.800V............: 1,920
DRAM Termination........0.900V............: Auto
Channel A Address Vref..0.900V............: Auto
Channel B Address Vref..0.900V............: Auto

Advanced Settings
Limit CPUID Max. to 3.....................: Disabled
No-Execute Memory Protect.................: Enabled
CPU Enhanced Halt (C1E)...................: Disabled
C2/C2E State Support......................: Disabled
x C4/C4E State Support....................: Disabled
CPU Thermal Monitor 2(TM2) ...............: Disabled
CPU EIST Function.........................: Disabled
Virtualization Technology.................: Enabled



[djnoob]

Insane, versuch mal ICh Core auf 1,2v zu setzten.
Und die Werte unter Dram Voltage demensprechent auch ändern. Mit aut hatte ich auch immer bluescreens oder was instabil. Das gleiche gilt auch für MCH/DRAM ref.

Am besten stellst du deinen DRAM v auf den gleichen Wert, was auf der linken seite steht und die 4, die auf auto stehen, auch auf 0,9v. Dann drückst du einfach beim DRAMv einfach auf "+" , bis du wieder auf 1,920v erreicht hast. Dementsprechend setzten sich die anderen Werte auf den richtigen v

War einer sehr hilfreiche erklärung gewesen:

sorry Noob aber Deinen Namen hast Du nicht ohne Grund, oder?
Lass doch erst mal die Finger von ET6. Geoced wird grundsätzlich im BIOS!!
Das ewige rumgeschalte von Auto auf irgendwelche Settings bringt dich in keinster Weise weiter.

Ersteinmal braucht jede CPU auf verschiedenen Brettern verschiede V-Cores.
Daher wäre es das Beste erst einmal herauszufinden weiviel VCore Dein Prozzi auf dem Brett braucht.

Stell den 333er Strap ein, RAM 1:1 und stell im Bios nicht direkt auf 8x500 sondern auf 9x445MHz und lote die benötigte VCore aus.
Und damit du Dich nicht mit irgendwelchen Fehlsettings rumschlagen musst stellst du sämtliche Werte auf die im Bios in der linken Seite in eckigen Klammern angezeigten Werte ein.
Wenn du das getan hast stellst du die VTT auf 1,2V ein. Dann siehst du das Dein Board die Werte für MCH Ref und CPU Ref automatisch einstellt.
Diese behälst du dann erst einmal bei.
CPU VCore stellst du so ein das du ungefähr 0,08-0,1V über Deiner vorher auf dem anderen Board getesteten Spannung für 4 GHZ bist und schaltest LLC aus.
Rechenbeispiel:
Vorher VCore last 1,272V
Hier im Bios einstellen: 1,36-1,37V.
Wie gesagt LLC aus.

Die Speicher auf 2,1V, die drei Ref Werte darunter auf 1,05V.

Dann mal abspeichern und gucken was er macht.

Wenn du bis ins Windoof kommst., erstmal nur 8-40K einstellen, Run FFT's ins Place Häkchen setzten und die Zeit auf 8-10 Min pro Wert einstellen.

Wenn der das Pakt weißt du das die SPannung stimmt.

Danach sehen wir weiter mit den Large FFT's.

@Edit: Wenn Prime jetzt noch ca 1,15 std Stabil läuft, habe ich FSB 560 hinter mir.



[uh-insane]

Danke für die tipps. Vieleicht hängt der Bluescreen mit LLC enabled zusammen
Meint ihr eine so weit undervoltete PLL führt zu problemen oder sollte ich sie wieder auf 1.5 setzen ?



[djnoob]

Du kannst es versuchen, mit weniger anzufangen. Aber du könntest auch mit 1,5 anfangen und danach versuchen runter zu gehen

Ist dir überlassen ob du von unten anfängst oder von oben.

@Edit: Toapce: Bei MCH Core 1,32v lieft Prime 29min, bei 1,34v 21min Stabil. jetzt frage ich mich, was ich da noch ändern sollte?



[uh-insane]

Wieso anfangen es ist ja primestable crisis lief jetzt auch. Frag nur obs da zu problemen kommt mit einer zu niedrigen pll.

Habs jetzt mal auf 1,15 gestellt komischerweise hat er nicht mehr gebootet mit 1,05 strange


"kann nur Prime nach min 3 std beantworten"
(waren ja 8h)

Denke der bluescreen lag an der zu niedrigen pll.



[djnoob]

Ich sagte doch, solange Prime stabil läuft, sollte es da keine probleme geben. Aber deine frage kann nur Prime nach min 3 std beantworten. Je niedriger desto besser denke ich.



[uh-insane]

So ich geh mal noch ne runde weinen da meine cpu so viel vcore braucht für 520x8,5. Wie lange sollte small durchlaufen um vcore stabil getestet zu haben. Sind 1,4v für 24/7/365 zu viel ?



[djnoob]

Sind 1,4v für 24/7/365 zu viel ?

Ja, ist zuviel.
Was hast du denn eigentlich vor? Willst du max FSB testen, oder max CPU Leistung?



[uh-insane]

Ja, ist zuviel.
Was hast du denn eigentlich vor? Willst du max FSB testen, oder max CPU Leistung?

Naja ich hab jetzt den max FSB wegen meinem Ram ja rausgefunden der liegt bei 520 jetzt überlege ich wie das mit der cpu mache. Wenn ich multi 8,0 nehme sollte ich unter 1,35 kommen denke das ist ok oder.
also 8x520 = 4160



[djnoob]

machen deiner speicher keine 5 MHz mehr nicht mit? Sprich 525.



[uh-insane]

machen deiner speicher keine 5 MHz mehr nicht mit? Sprich 525.

leider nein ich wüsste nicht wie :-/
habs sie auch jetzt schon in die ersten bänke gesteckt davor was bei 500 schon schluss



[djnoob]

naja, dann bleiben dir nur 2 Möglichkeiten.

- neue Rams oder 8x500 1:1



[uh-insane]

naja, dann bleiben dir nur 2 Möglichkeiten.

- neue Rams oder 8x500 1:1

520x8 wär doch auch ok welche rams sind gut und günstig ?
Ich lass die restlichen bios werte doch lieber auf auto weil stabil isses ja und laut et6 gibts ja keine ausreißer auserhalb der spec.
Also ich finde die verwendeten spannungen für 520 echt prima :-D



[djnoob]

Mit 500x8 1:1 hatte ich einen super Speicherdurchsatz. Aber generel: je höher der FSB zu den Speicher, desto mehr der Speicherdurchsatz durch den NB.

Naja, wenn du den max FSB ausloten willst, reichen dir eigentlich auch nur 1GB Module, die höchstens 1200 mitmachen. Ich hätte hier von Mushkin noch eins liegen, der ca 630 mitmacht. Muss es aber noch durchtesten

Später kanns du ja selber entscheiden, welche Rams du für welchen FSB brauchst .



[spender]

Hallo zusammen,

ich habe mir jetzt das ep45-ud3r bestellt. Habe aber auf der ersten seite gelesen das wenn man die spannung auf auto lässt das board zuviel saft auf die cpu? gibt? oder auf den ram? habe versucht soviel wie möglich zu lesen aber verstehe nur bahnhof. was muss ich denn einstellen das alles der "norm" entspricht.

danke und gruß

statt auto - stellst du normal ein



[spender]

Hier also nochmal meine Settings für 520 FSB incl. Screenshot. Prime lief schonmal gut durch allerdings kam nen Bluescreen beim Rebooten(pll musste ich auf 1,15 stellen sonst ging die kiste nicht an). Game stable Teste ich gleich nochmal mit Crisis loops.



So schauts dann bei mir im Bios aus

System siehe SIG

MB Intelligent Tweaker(M.I.T.)

Robust Graphics Booster ..................: Auto
CPU Clock Ratio ..........................: 8
Fine CPU Clock Ratio......................: +0.0
CPU Frequency ............................: 4.16GHz (500x8.0)

Clock Chip Control
Standard Clock Control
CPU Host Clock Control....................: Enabled
CPU Host Frequency (Mhz) .................: 520
PCI Express Frequency (Mhz) ..............: 100
C.I.A. 2..................................: Disabled

Advanced Clock Control
CPU Clock Drive...........................: 800mv
PCI Express Clock Drive...................: 900mv
CPU Clock Skew (ps).......................: 0ps
MCH Clock Skew (ps).......................: 0ps

DRAM Performance Control
Performance Enhance.......................: Turbo
X.M.P............................................: Disabled
MCH Frequency Latch......................: 333MHz
System Memory Multiplier ................: 2.00b
Memory Frequency (Mhz) ..................: 1040
DRAM Timing Selectable ..................: Manual

Standard Timing Control
CAS Latency Time.........................: 5
tRCD ....................................: 5
tRP......................................: 4
tRAS.....................................: 15
Advanced Timing Control [Press Enter]
tRRD.....................................: 3  [Auto]
tWTR.....................................: 3  [Auto]
tWR......................................: 6  [Auto]
tRFC.....................................: 52 [Auto]
tRTP.....................................: 3  [Auto]
Command Rate (CMD) ......................: 0  [Auto]
Channel A
Channel A Timings Settings  (alles auf Auto)
Static tRead Value......................: 10 (manuell gesetzt)

Channel B
Channel B Timings Settings   (alles auf Auto)
Static tRead Value......................: 10 (manuell gesetzt)

Motherboard Voltage Control

Load-Line Calibration.....................: Enabled
CPU Vcore...............1.25000V..........: 1.387500
CPU Termination.........1.200V............: 1.260
CPU PLL.................1.500V............: 1.150
CPU Reference...........0.760V............: Auto (0,76V laut ET6)
MCH/ICH
MCH Core................1.100V............: 1.340
MCH Reference...........0.760V............: 0,698 (0,66 laut ET6)
MCH/DRAM Reference......0.900V............: Auto
ICH I/O.................1.500V............: 1,500
ICH Core................1.100V............: 1,100
DRAM
DRAM Voltage............1.800V............: 1,920
DRAM Termination........0.900V............: Auto
Channel A Address Vref..0.900V............: Auto
Channel B Address Vref..0.900V............: Auto

Advanced Settings
Limit CPUID Max. to 3.....................: Disabled
No-Execute Memory Protect.................: Enabled
CPU Enhanced Halt (C1E)...................: Disabled
C2/C2E State Support......................: Disabled
x C4/C4E State Support....................: Disabled
CPU Thermal Monitor 2(TM2) ...............: Disabled
CPU EIST Function.........................: Disabled
Virtualization Technology.................: Enabled

warum stellst du nich pll au auf den standartwert?

wenn du spannungen senken willst, dann werf mal ein auge auf deine vcore.
veranstaltet ihr ein cpu-wettgrillen ?



[uh-insane]

Die wird noch gesenkt so viel brauch ich für 4,25 ghz da weiß ich das wenigstens die cpu stabil ist beim primen.



[Kaetzchen]

so habe mir mal eines bei Hardwareversand bestellt.

Mal sehen ob es mein Maximus II Formula ersetzten kann.



[djnoob]

Ich wollte mir auch am anfang den Maximus formula bestellen, aber dann habe ich mir doch den hier geholt.

Insane@: Stell mal den Performance Enhance von den Speichern auf standart ein. Warscheinlich ist das der Grund, warum du nicht über 520 kommst

Egal was ich mit ET6 einstelle, kriege nach 15 - 45 min fehler

Hier nochmal die einstellungen:

Robust Graphics Booster ..................: Auto
CPU Clock Ratio ..........................: 7
Fine CPU Clock Ratio......................: +0
CPU Frequency ............................: 3920 MHz (560x7)

CPU Host Frequency (Mhz) .................: 560
PCI Express Frequency (Mhz) ..............: 100

DRAM Performance Control
Performance Enhance.......................: Standart
MCH Frequency Latch......................: 333MHz
System Memory Multiplier ................: 2.00b
Memory Frequency (Mhz) ..................: 1120 Mhz
DRAM Timing Selectable ..................: Manual (5-5-5-15)

Motherboard Voltage Control

Load-Line Calibration.....................: OFF
CPU Vcore...............1.25000V..........: 1.3375v
CPU Termination.........1.200V............: 1.32v
CPU PLL.................1.500V............: 1,45v
CPU Reference...........0.760V............: 0,776v
MCH/ICH
MCH Core................1.100V............: 1.300v
MCH Reference...........0.760V............: 0,776v
MCH/DRAM Reference......0.900V............: 1,130v
ICH I/O.................1.500V............: 1,500
ICH Core................1.100V............: 1,100
DRAM
DRAM Voltage............1.800V............: 1,260v
DRAM Termination........0.900V............: 1,130v
Channel A Address Vref..0.900V............: 1,130v
Channel B Address Vref..0.900V............: 1,130v

Was ich alles versucht habe:
- CPU PLL bis zu in +1 schritten bis +3 stufen in Einzelschritten ohne weitere einstellungen.
- ICH Core bis zu in +1 schritten bis +3 stufen in Einzelschritten ohne weitere einstellungen.
- MCH Reference bis zu in +1 schritten bis +3 stufen in Einzelschritten ohne weitere einstellungen.
- CPU Termination in +1 schritten bis +2 stufen in Einzelschritten ohne weitere einstellungen.



[qujck]

korrigier doch bitte mal die RAM Spannung oder läuft Dein RAM bei 1,26V??



[djnoob]

Die Speicher laufen mit 1200 bei 1,28v mit memtest 8 std Stabil.
Habe sie jetzt mal im Bios sicherheitshalber auf 1,28v gesetzt. Probiere nochmal Prime.

Somit ändert sich dann die obere einstellung.

DRAM Voltage............1.800V............: 1,260v
DRAM Termination........0.900V............: 1,140v
Channel A Address Vref..0.900V............: 1,140v
Channel B Address Vref..0.900V............: 1,140v
MCH/DRAM Reference......0.900V............: 1,140v
