Adrianxx85
Enthusiast
musste mal nen bench mit max Einstellungen starten, dann können wir vergleichen
Respekt
Respekt
[Sammelthread] HD4850 / HD4870 OC Thread - Part 2
- Ersteller towatai
- Erstellt am
- Status
Sebastian84
Enthusiast
- Mitglied seit
- 04.08.2007
- Beiträge
- 233
war ja nur ein Test was die Karte packt, die andere muss eh noch herhalten, denke übermorgen kommt die CPU unter LN
mit quad und CF 790Mhz http://www.hwbot.org/result.do?resultId=759375
mit Dualcore und CF 900Mhz http://www.hwbot.org/result.do?resultId=759373
mit quad und CF 790Mhz http://www.hwbot.org/result.do?resultId=759375
mit Dualcore und CF 900Mhz http://www.hwbot.org/result.do?resultId=759373
hab den thread seite einigen wochen nicht verfolgt, aber sehe ich das hier grad richtig mit dem bios flash wie das funktionieren soll ?
1. Alte Ati Treiber deinstallieren
2. Diskette formatieren und ne ms startdisk erstellen
4. nvflash auf die Diskette kopieren
5. mod-bios auf die diskette kopieren
dann im dos
"a:\flashrom -p 0 -f name-des-neuen-bios.rom" ENTER
8. Mit Strg+Alt+Entf neustarten, kein Reset !!!
9. treiber wieder installieren
10. done
?
und die spannungen sind ja immer gleich auf 1.263
kann ich die höher setzen ? bzw was ist die größtmöglich erhöhung per bios ?
1. Alte Ati Treiber deinstallieren
2. Diskette formatieren und ne ms startdisk erstellen
4. nvflash auf die Diskette kopieren
5. mod-bios auf die diskette kopieren
dann im dos
"a:\flashrom -p 0 -f name-des-neuen-bios.rom" ENTER
8. Mit Strg+Alt+Entf neustarten, kein Reset !!!
9. treiber wieder installieren
10. done
?
und die spannungen sind ja immer gleich auf 1.263
kann ich die höher setzen ? bzw was ist die größtmöglich erhöhung per bios ?
Zuletzt bearbeitet:
Shaguar
Semiprofi
@ Sebastian84
Kannst du mal zu dem CapsMod verlinken oder selbst ein TUT schreiben ? Ich finde das sehr interessant !
Zu dem Voltmod auch bitte. Ich kann auf den Fotos, die die Leute machen, die Lötstellen einfach nicht richtig ausmachen.
Und was für einen Spindeltrimmer hast du da benutzt ?
Kannst du mal zu dem CapsMod verlinken oder selbst ein TUT schreiben ? Ich finde das sehr interessant !
Zu dem Voltmod auch bitte. Ich kann auf den Fotos, die die Leute machen, die Lötstellen einfach nicht richtig ausmachen.
Und was für einen Spindeltrimmer hast du da benutzt ?
towatai
Enthusiast
jo n tut oder n link wäre super, ich packs dann gleich mit auffe startseite.
@ all
mir ist aufgefallen: Bin mit Mod Bios auf 720 Mhz gekommen (resp. hab mein eigenes Bios gemodet)
Aber die Spannung ist bei 1.20 Volt geblieben. Trotzdem bin ich höher gekommen als ich mein Bios verändert habe resp. den GPU Takt verändert habe.
Dies nur als Info
820/ 1050 laufen nicht, wenn auch knapp. Werd mal langsam runter mit GPU Takt. Danach noch Ram Takt optimieren.
Wegen Spawatemperatur: Bei GPUZ Version 26 haben noch einige gemeint, man sehe da die Spawa Temps. Bei Version 27 jetzt nicht mehr Na egal, wenn das ganze stabil ist, dann ists ok. Ev. werd ich das Bios noch bisschen ändern. Beim Gamen soll die Karte Vollgas laufen, sonst brauch ich die Leistung nicht.
Kann man jetzt mit den Volt Zahlen im Bios stark runter im 2D Takt? Also anstatt 1.045 auf 0.845? Jemand schon probiert, wird das übernommen? Ich bin ja doch ziemlich höher als Standard Voltage.
Gruss
mir ist aufgefallen: Bin mit Mod Bios auf 720 Mhz gekommen (resp. hab mein eigenes Bios gemodet)
Aber die Spannung ist bei 1.20 Volt geblieben. Trotzdem bin ich höher gekommen als ich mein Bios verändert habe resp. den GPU Takt verändert habe.
Dies nur als Info
820/ 1050 laufen nicht, wenn auch knapp. Werd mal langsam runter mit GPU Takt. Danach noch Ram Takt optimieren.
Wegen Spawatemperatur: Bei GPUZ Version 26 haben noch einige gemeint, man sehe da die Spawa Temps. Bei Version 27 jetzt nicht mehr
Na egal, wenn das ganze stabil ist, dann ists ok. Ev. werd ich das Bios noch bisschen ändern. Beim Gamen soll die Karte Vollgas laufen, sonst brauch ich die Leistung nicht.Kann man jetzt mit den Volt Zahlen im Bios stark runter im 2D Takt? Also anstatt 1.045 auf 0.845? Jemand schon probiert, wird das übernommen? Ich bin ja doch ziemlich höher als Standard Voltage.
Gruss
Zuletzt bearbeitet:
ich hab 0.9v im bios idle eingetragen, das wird übernommen.. obs noch niedriger geht ka aber kannst ja probieren
mit dem modbios check ich nicht. du hast mehr als 1.2v im bios eingetragen, misst aber nur 1.2v, es geht aber trotzdem fast auf 800mhz? kann ich kaum glauben..
mit dem modbios check ich nicht. du hast mehr als 1.2v im bios eingetragen, misst aber nur 1.2v, es geht aber trotzdem fast auf 800mhz? kann ich kaum glauben..
hiho öse...
habe das mit den 0.9 volt nochmal versucht...aber der moni wird schwarz...was mach ich falsch?
oder iss es echt der beta treiber den ich nutze?
will ja noch nen bissel strom sparen...temperatur iss mir ja mit der wakü egal...habe die karte seit dem nicht mehr über 40 grad gehabt...
habe das mit den 0.9 volt nochmal versucht...aber der moni wird schwarz...was mach ich falsch?
oder iss es echt der beta treiber den ich nutze?
will ja noch nen bissel strom sparen...temperatur iss mir ja mit der wakü egal...habe die karte seit dem nicht mehr über 40 grad gehabt...
bei mir ging es mitm beta-treiber nicht. nimm mal den 8.7 zum test.
hast aber auf 160/500 oder?

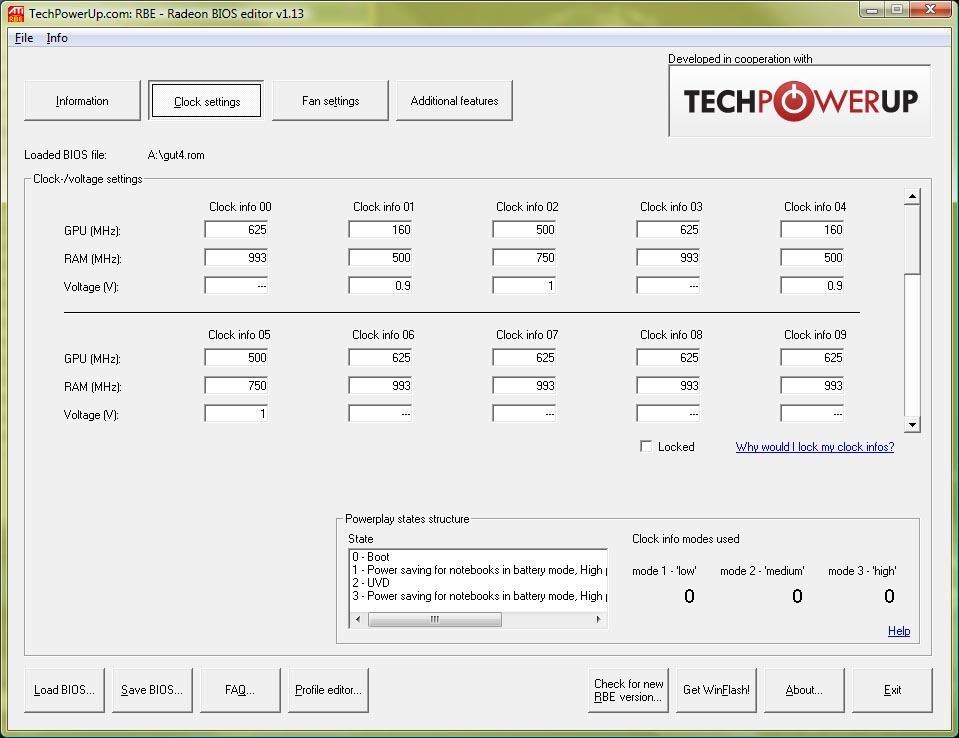

ich stell mal nen screenshot von meinem bios rein mom..
evtl. braucht die karte auch einen hauch mehr strom.. ich tippe aber auf treiber.
evtl. hat der echt powerplay oder sowas und daher gehts nicht.. man wirds sehen wenn der final draussen ist..
hast aber auf 160/500 oder?
ich stell mal nen screenshot von meinem bios rein mom..
evtl. braucht die karte auch einen hauch mehr strom.. ich tippe aber auf treiber.
evtl. hat der echt powerplay oder sowas und daher gehts nicht.. man wirds sehen wenn der final draussen ist..
Anhänge
Zuletzt bearbeitet:
@ Öse
wie vorhin in den Beiträgen erwähnt hab ich den V-Mod durchgeführt. Hab mich wohl bisschen falsch ausgedrückt.
Zuerst hab ich den Bios Mod gemacht. Hab mein eigenes Bios "modifiziert" und dadurch konnte ich von 680 auf 720 Mhz GPU Takt erhöhen. Jetzt hab ich nachgemessen und 1.2 Volt unter Last erhalten (im Bios hab ich 1.26 Volt eingestellt). Also mehr als 1.2 Volt gingen nicht.
Nun hab ich gestern den V-Mod noch gemacht. Momentan 1.33 Volt auf der GPU und heute Morgen mal Furmark 20 min laufen gelassen @ 800 / 1050 . Dies war stabil bei einer Temperatur von 68°C (gemäss Furmark) mit Arctic S1. Ich denke, ich werde heute Abend noch den V-Mem Mod machen (auf 2.1 Volt). Aber nur falls es viel bringt, die Ram bisschen hochzuprügeln. Bin da noch nicht ganz sicher.
Mit den 0.9 Volt werd ich mal probieren. Sollte sowieso mehr sein durch V-Mod.
Hoffe jetzt isses klar
wie vorhin in den Beiträgen erwähnt hab ich den V-Mod durchgeführt. Hab mich wohl bisschen falsch ausgedrückt.
Zuerst hab ich den Bios Mod gemacht. Hab mein eigenes Bios "modifiziert" und dadurch konnte ich von 680 auf 720 Mhz GPU Takt erhöhen. Jetzt hab ich nachgemessen und 1.2 Volt unter Last erhalten (im Bios hab ich 1.26 Volt eingestellt). Also mehr als 1.2 Volt gingen nicht.
Nun hab ich gestern den V-Mod noch gemacht. Momentan 1.33 Volt auf der GPU und heute Morgen mal Furmark 20 min laufen gelassen @ 800 / 1050 . Dies war stabil bei einer Temperatur von 68°C (gemäss Furmark) mit Arctic S1. Ich denke, ich werde heute Abend noch den V-Mem Mod machen (auf 2.1 Volt). Aber nur falls es viel bringt, die Ram bisschen hochzuprügeln. Bin da noch nicht ganz sicher.
Mit den 0.9 Volt werd ich mal probieren. Sollte sowieso mehr sein durch V-Mod.
Hoffe jetzt isses klar
musst nur atiflash nehmen
befehl ist dann a: atiflash -p -f 0 xxxx.rom
oft brauchste nichmal treiber neu raufmachen.. bzw geht später immer noch..
danke. und wie schauts mit der vcore erhöhung per bios aus ? möglich ? bis wieviel max ?
isulk
Urgestein
@towatai
was ist denn voraussetzung um im die Liste zu kommen?Muss die übertaktete Karte ein Stabilitätstest überstehen(3D Mark)?
was ist denn voraussetzung um im die Liste zu kommen?Muss die übertaktete Karte ein Stabilitätstest überstehen(3D Mark)?
Shaguar
Semiprofi
Sehr witzig !
Sebastian84 benutzt nämlich nicht die Lötstelle an dem SMD Bauteil, sondern eine ganz andere, näher zum Ende des PCB hin.
Dazu hätt ich doch gern mal etwas gehört. Wo ist da der Unterschied ? Was, wenn jemand den Widerstand von dem einen Mod nimmt und ihn bei dem anderen verwendet ? Sind die gleich ?
Sebastian84 benutzt nämlich nicht die Lötstelle an dem SMD Bauteil, sondern eine ganz andere, näher zum Ende des PCB hin.
Dazu hätt ich doch gern mal etwas gehört. Wo ist da der Unterschied ? Was, wenn jemand den Widerstand von dem einen Mod nimmt und ihn bei dem anderen verwendet ? Sind die gleich ?
Ja es gibt viele mögliche Lötstellen für einen Voltmod auf dem PCB. Inwiefern sich die unterscheiden kann ich nicht sagen, da müsste Sebastian84 sich zu äußern. Nur soviel: Wo gepencilt wird kann man auch einen Widerstand anlöten, so dass der gewünschte Gesamtwiderstand erhalten wird. Es git 1/Rges=1/R1 + 1/R2 bei Parallelschaltung.
Oft wird ein regelbarer 100kOhm - Widerstand genutzt. Je nachdem ob der Widerstand dann zu hoch ist auch 50kOhm-Widerstände, jeweils parallel zu dem zu verändernden Widerstand.
häufig bieten sich aber andere Lötpunkte, meist direkt zwischen Beinchen des Spannungsregler-IC's und Ground oder einer anderen Referenzspannung an..
Oft wird ein regelbarer 100kOhm - Widerstand genutzt. Je nachdem ob der Widerstand dann zu hoch ist auch 50kOhm-Widerstände, jeweils parallel zu dem zu verändernden Widerstand.
häufig bieten sich aber andere Lötpunkte, meist direkt zwischen Beinchen des Spannungsregler-IC's und Ground oder einer anderen Referenzspannung an..
Sebastian84
Enthusiast
- Mitglied seit
- 04.08.2007
- Beiträge
- 233
Moin,
habe den vmod aus dem XS genommen. http://www.xtremesystems.org/Forums/showthread.php?t=190990&highlight=4850+vmod
Es ist der selbe wie bei der 3870. Eigentlich ist es egal wo man sich Masse her hohlt. Man kann den Lüfterstecker von der GPU oder Mainboard nehmen, Masse vom PCIx Stecker oder eine freie Stelle auf der Karte.
Da sich die PCBs sehr ähnlich sind, habe ich die GPU Kondies einfach nach dem Layout der 3870 übernommen da bei der 4850 diese Stellen frei sind.
vmod: VR to Ground
GPU: die gelöteten Kondensatoren +/Masse, das einzelne rote Kabel ist der Messpunkt vgpu, an den PCIx Stecker hängt noch ein Molexstecker falls das NT mal schlapp macht
12V vor den Spannungswandlern: die gelöteten Kondensatoren +/Masse
MfG
Seb
habe den vmod aus dem XS genommen. http://www.xtremesystems.org/Forums/showthread.php?t=190990&highlight=4850+vmod
Es ist der selbe wie bei der 3870. Eigentlich ist es egal wo man sich Masse her hohlt. Man kann den Lüfterstecker von der GPU oder Mainboard nehmen, Masse vom PCIx Stecker oder eine freie Stelle auf der Karte.
Da sich die PCBs sehr ähnlich sind, habe ich die GPU Kondies einfach nach dem Layout der 3870 übernommen da bei der 4850 diese Stellen frei sind.
vmod: VR to Ground
GPU: die gelöteten Kondensatoren +/Masse, das einzelne rote Kabel ist der Messpunkt vgpu, an den PCIx Stecker hängt noch ein Molexstecker falls das NT mal schlapp macht
12V vor den Spannungswandlern: die gelöteten Kondensatoren +/Masse
MfG
Seb
Sebastian84
Enthusiast
- Mitglied seit
- 04.08.2007
- Beiträge
- 233
zur Spannungsstabilisierung, ob die jetzt mehr Takt ermöglichen kann ich nicht sagen da ich nicht ohne getestet habe, jedenfalls wie weiter vorn beschrieben treten selbst bei 1040Mhz GPU keine Bildfehler auf
