[Sammelthread] Intel DDR5 RAM OC Thread

[mahaudi]

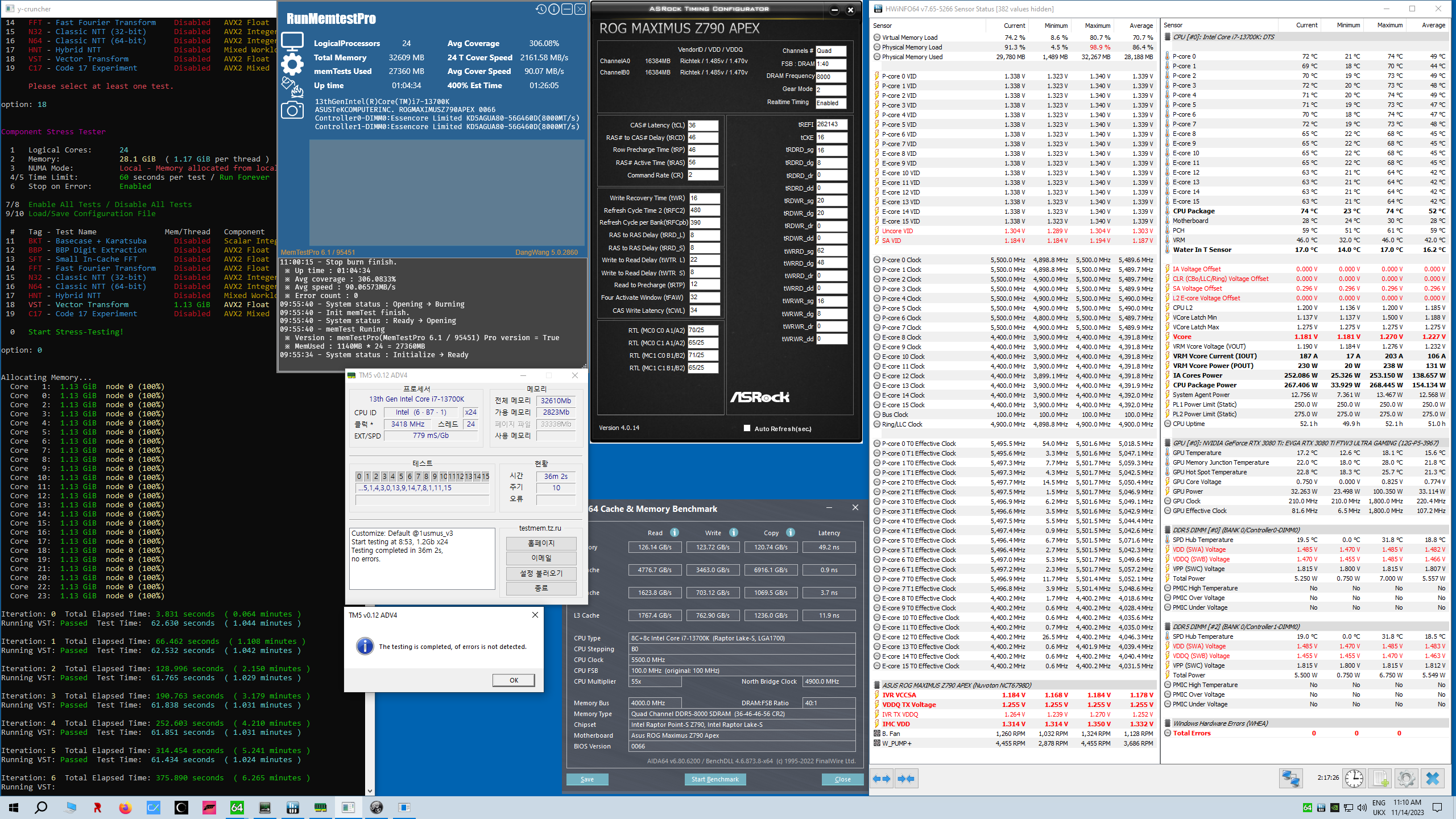

Ich habe mich mal mit TM5 befasst und ich musste mit mein altem Setting feststellen das es überhaupt nicht TM5 stabil war.

Ach sowieso mit Karhu war es mal stable mal nicht.

( weiss auch nicht ob Karhu überhaupt das richtige ist bei der neuen Hardware die wir hier haben. Karhu wurde glaube ich schon lange nicht mehr geupdatet )

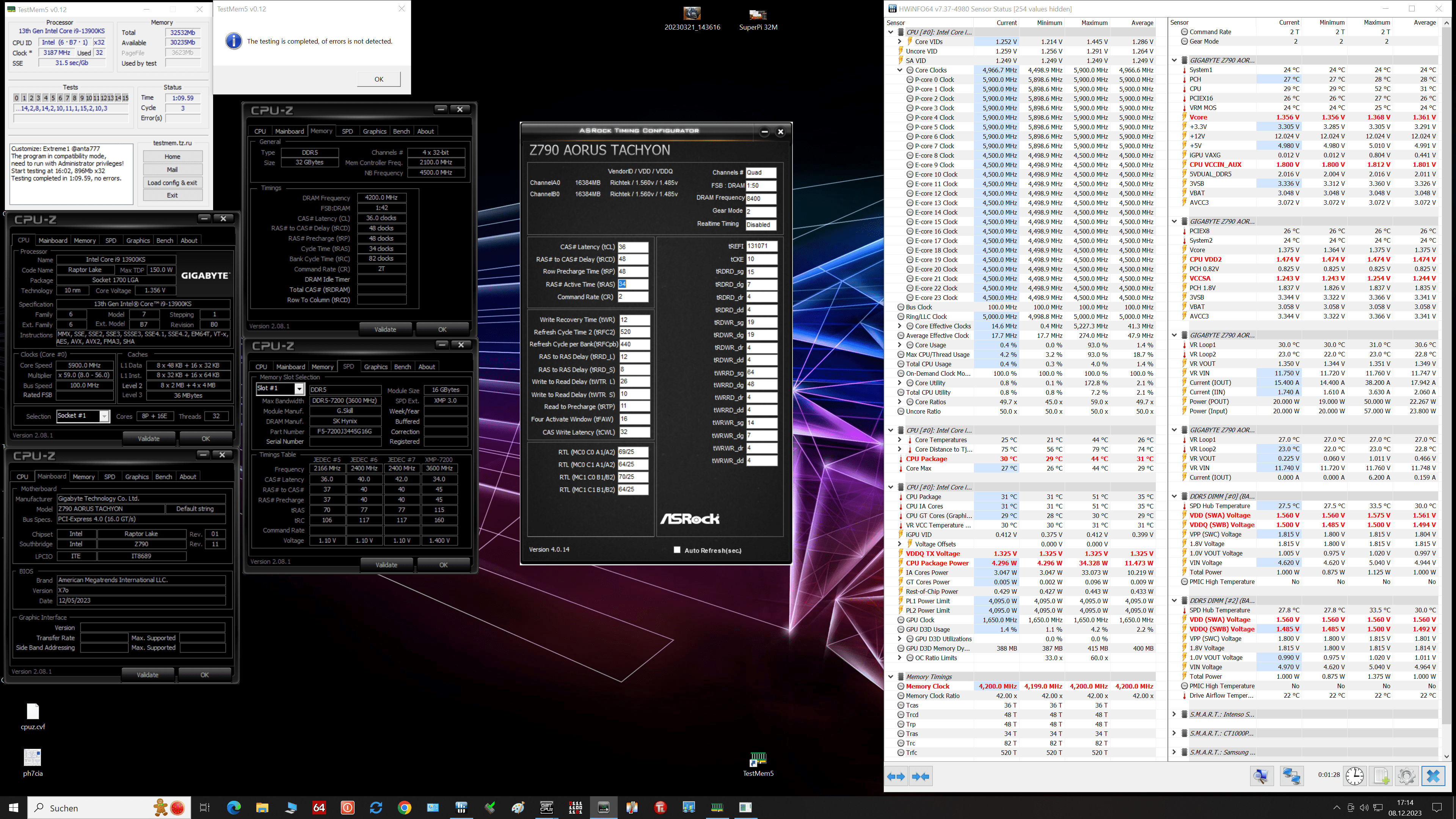

Neues 24/7 Setting

DDR5 7200 @ 8400 Mhz c36-48-48

TM5 @ anta777 Extreme1 ....1:10 Std.



[X909]

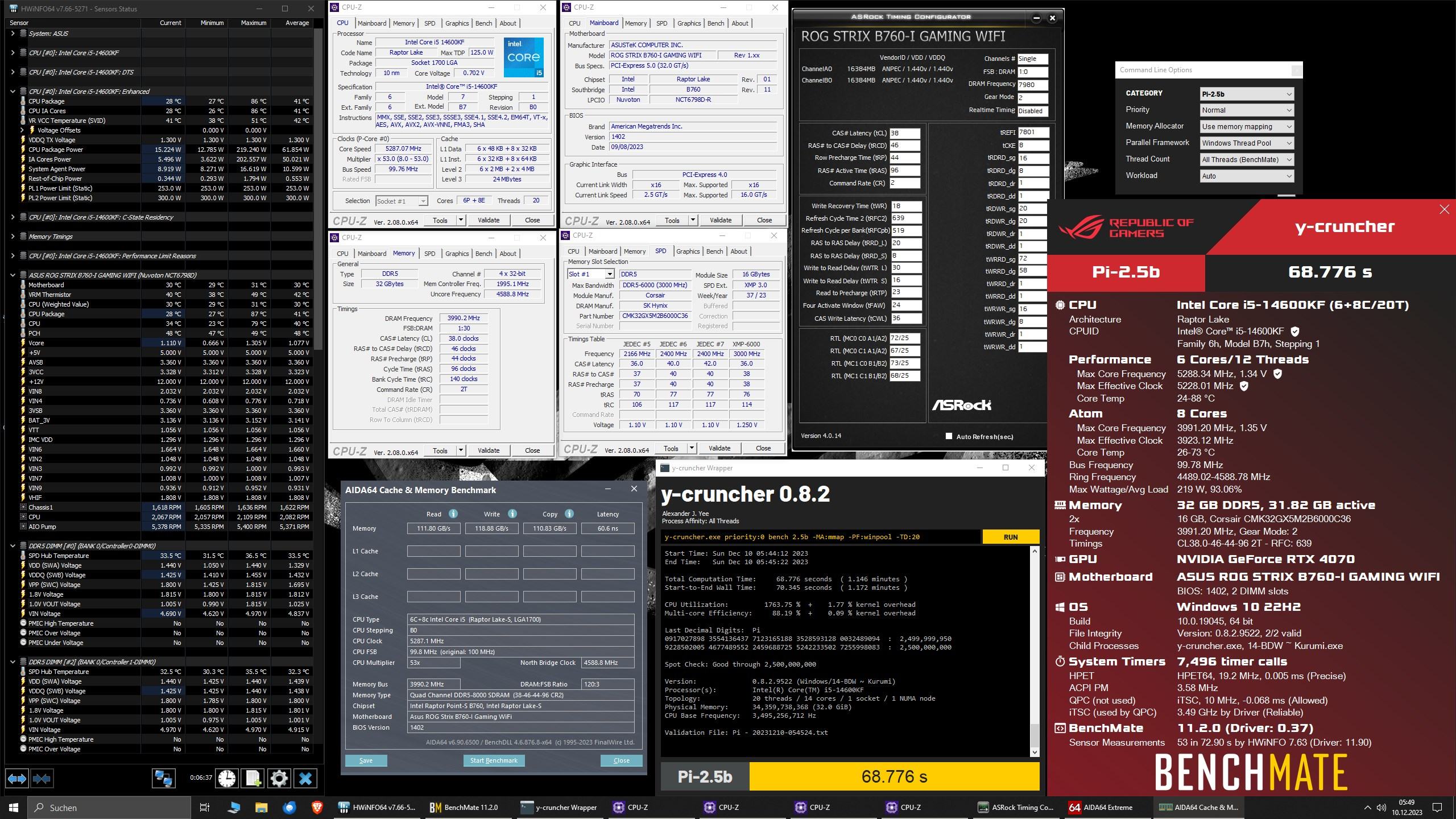

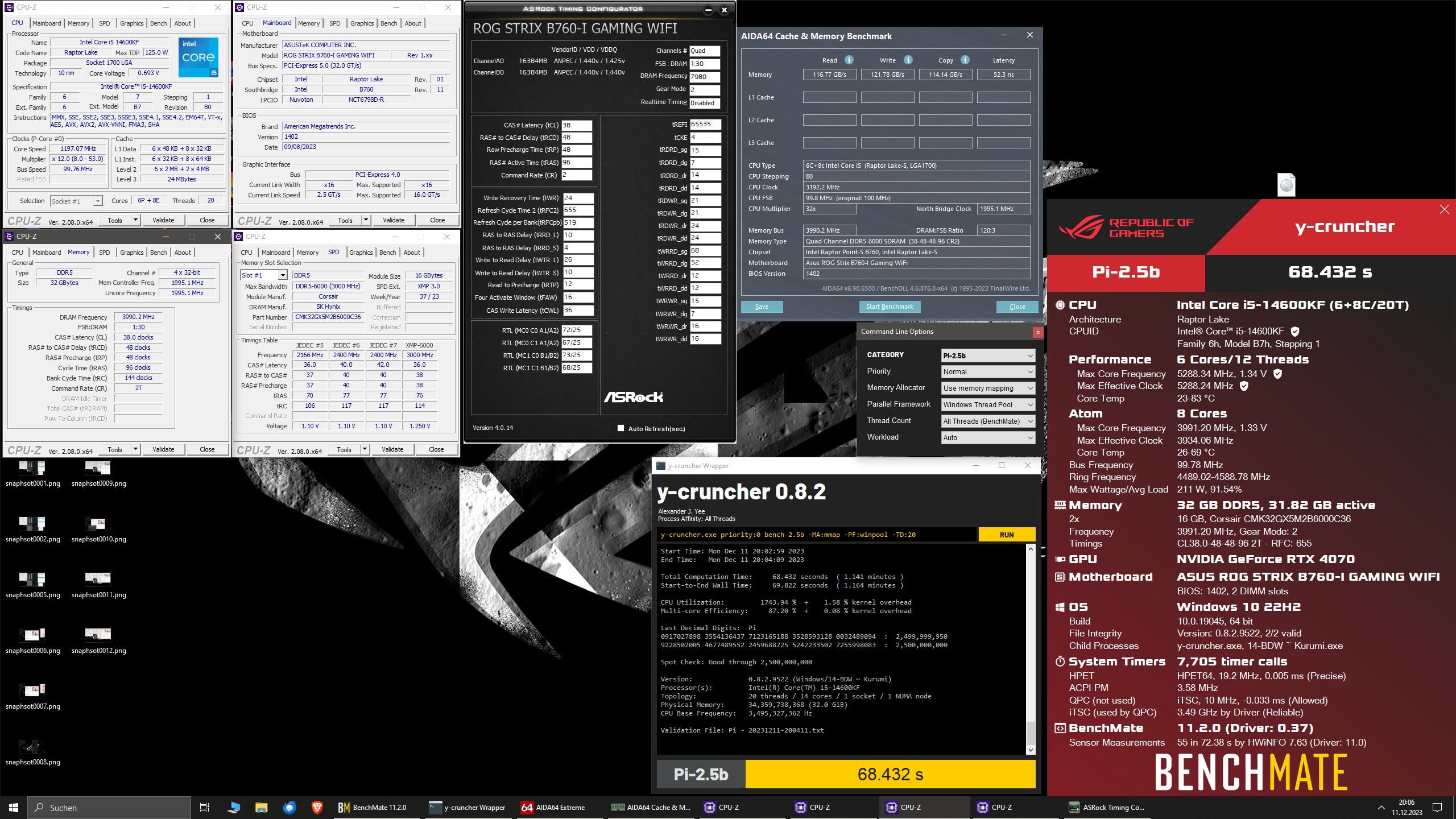

Interessanterweise ist bei mir Karhu am empfindlichsten.Y cruncher VT3 auch aber das ist mir zu sehr Powerviru. TM5 mit dem anta777 Extreme profil läuft auf settings durch, die in Karhu nach ner Stunde verienzelt Fehler schmeißt.



[mahaudi]

1,5 Std Karhu ...aber direkt einen Haufen errors bei TM5 mit meinem altem Setting



[snakeeyes]

Du meinst damit Maximums Tweak Mode 2?

Jop

Beitrag automatisch zusammengeführt: 08.12.2023

Vom Gefühl her:

Kahru extrem vom Board abhängig, guter test on das board saubere slopes etc hat

Tm5 Spannungen passend zu den jeweiligen Timings und ob die Timing aufeinander gut abgestimmt sind. Extrem trefi und trfc sensibel

Vst imc und Board und checkt mega schnell kalt- und restart Stabilität.

Wenn karhu random mal mach paar stunde, mal nach 30min error schmeißt, ist das training nicht bombe. Schmeißt es immer zur selben zeit nen error, Spannungen.

Vst fliegt da meist schon nach Minuten raus wenn karhu so random error schmeißt.


So gehe ich mit den Ergebnissen um oder mit den errors. Tm5 war bisher am ende immer die leichteste Hürde, weil es meist nur Timings anpassen war.
Durch vst und karhu waren die Spannungen in aller Regel gut aber die Timings nicht perfekt.



[Nachzügler]

... die Xtreeme sind ja echt heiß ... ich meine natürlich echt kalt

24°, wie machen die das? Wau!



[Felix the Cat]

... die Xtreeme sind ja echt heiß ... ich meine natürlich echt kalt

24°, wie machen die das? Wau!

Du meinst aber wohl Idle, oder?



[Nachzügler]

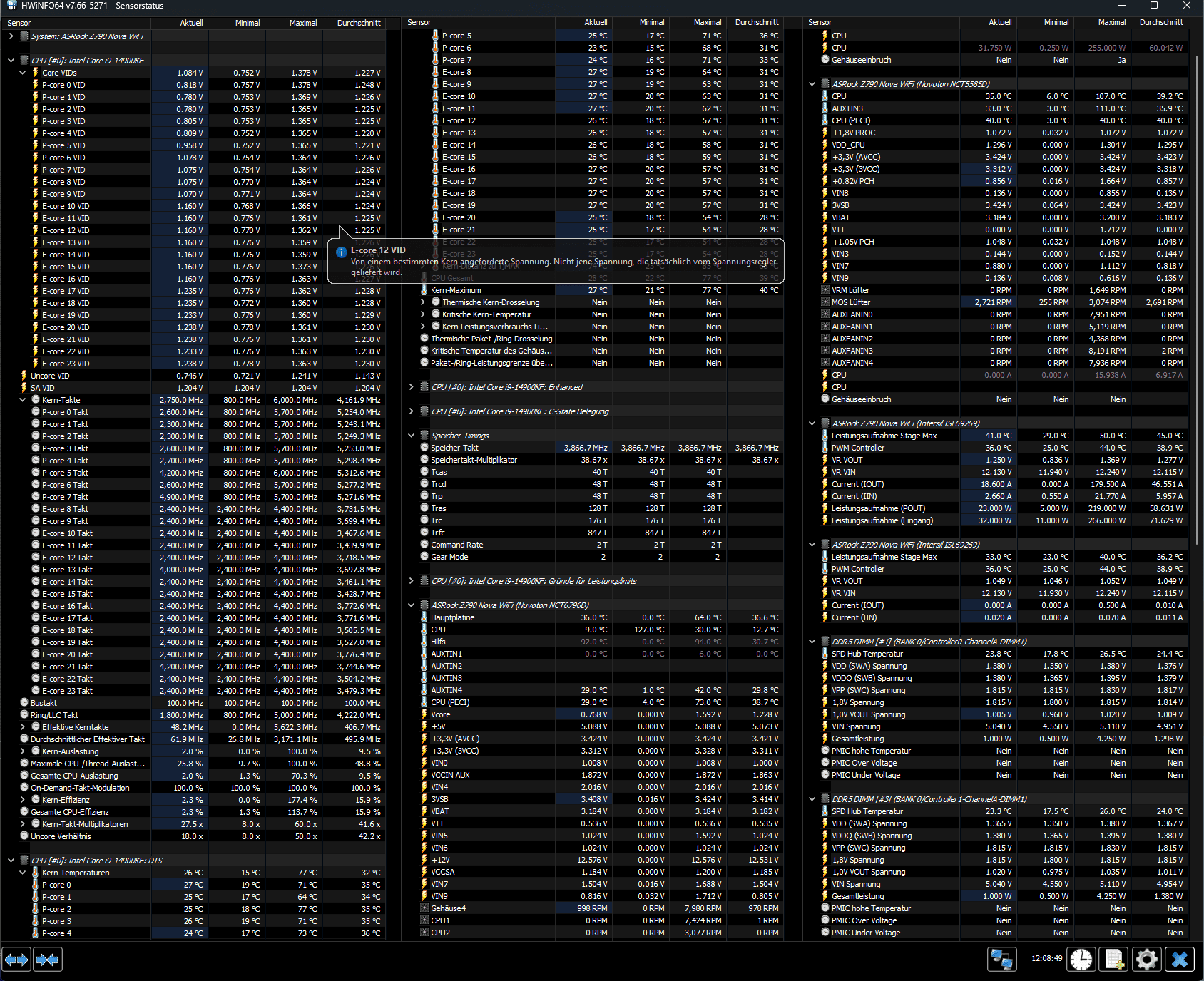

Natürlich, so kalt ist meine Kiste leider nicht. Unter Last haben sie keine 30°. Sie laufen aber auch nur bei 7000MHz.



[mahaudi]

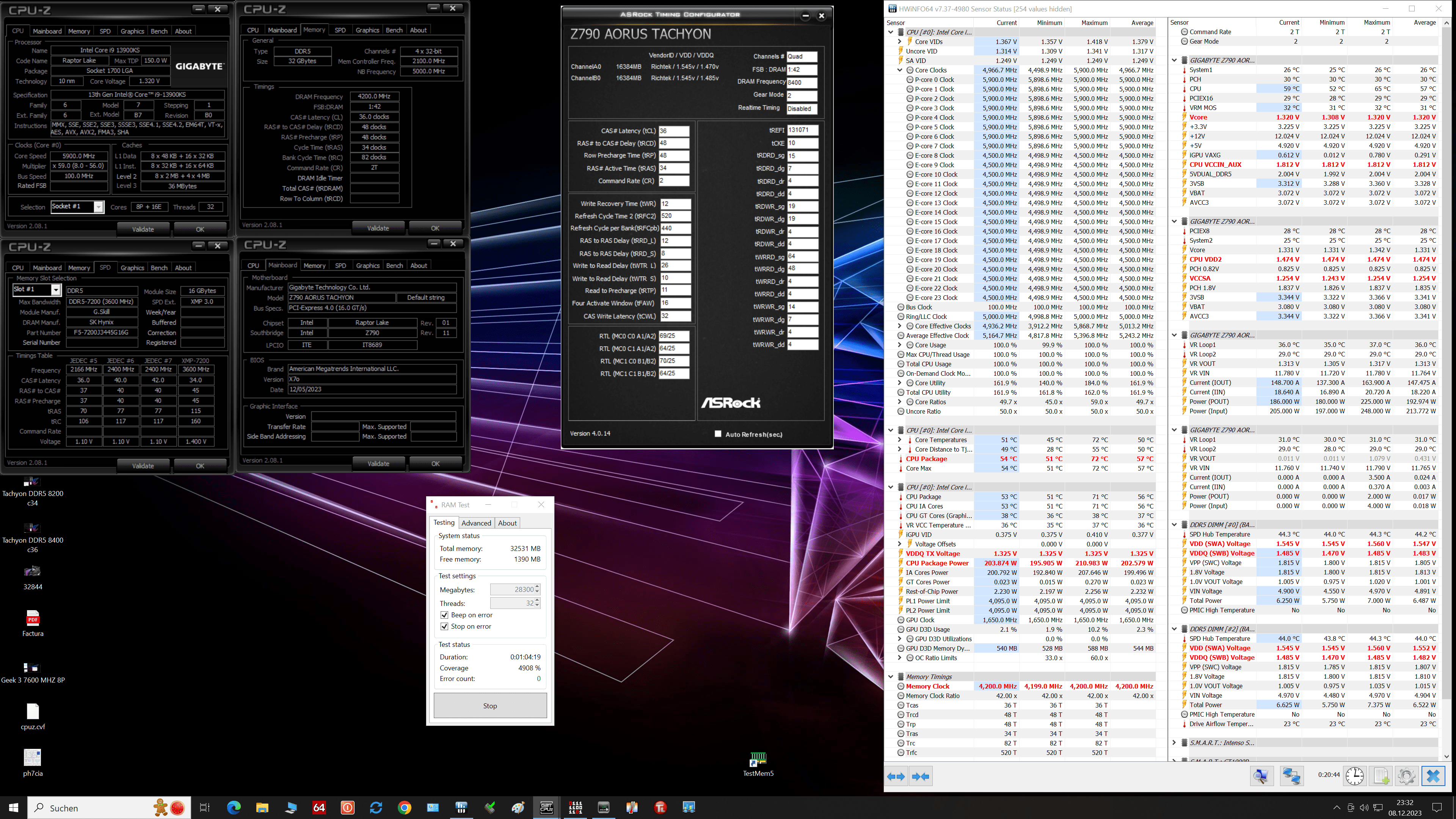

Und noch ne gute Stunde Karhu hinterher



[Erky]

Das hab ich hinbekommen



[Felix the Cat]

Natürlich, so kalt ist meine Kiste leider nicht. Unter Last haben sie keine 30°. Sie laufen aber auch nur bei 7000MHz.

Unter Last keine 30 Grad? Hast du nur 10 Grad in deinen Raum oder was?
Das bekomme ich ja nicht mal unter normalen Bedingungen mit Wasserkühlung hin (gut bei mehr Takt natürlich).



[Nachzügler]

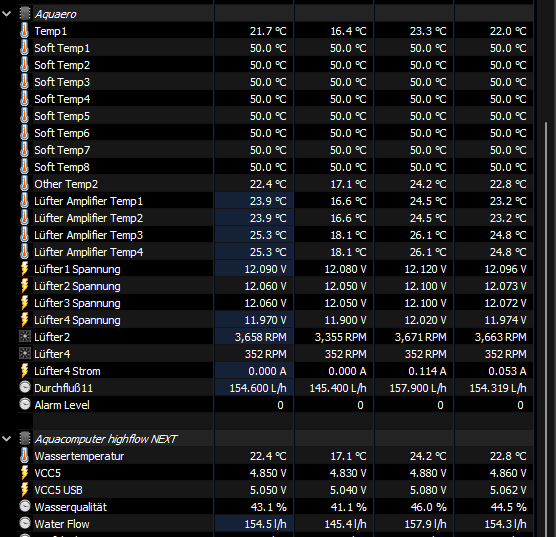

23° Raumtemperatur. Die Pumpe der Aio hat einen Fan, der die VRM kühlen soll, der strahlt auch etwas rüber.
Ich musste heute morgen den CMOS Schalter betätigen, ich glaube, ich habe es mit den Voltages übertrieben.
Gut, dass mein Netzteil viele Sicherungen hat. Aber es wird mich noch eine Weile beschäftigen. (Beschäftigungstherapie).
Ich muss nur herausfinden, wie ich den begrenzten IVR umgehen oder ändern kann.
Ich hätte nicht gedacht, welch eine spannende Wissenschaft RAM OC sein kann.



[IHawkI]

Ich hab die T-Force XTREEM 8200 noch nicht großartig testen können aber was ich bisher auf die schnelle getestet habe:

XMP Tweaked geladen, Trefi reduziert auf 65k, alle Spannungen auf Auto(SA 1,248, IMC 1,385, TX 1,348), Bios 0071 auf dem Encore und ist auf anhieb 1,5h durch Karhu gelaufen.
Das macht schonmal Hoffnung und das Encore hat seit der 0070 Beta ein wahnsinnigen Sprung gemacht mit 2x24GB.

Der Testbericht der von robonz verlinkt wurde von overclocking.com klingt auch sehr positiv.



[Erky]

Ne hab ice hs und Block auf den ram
Hab meine 32er g skill mit 1.7v betrieben 8200 und 8400 cl34 auch kein Problem

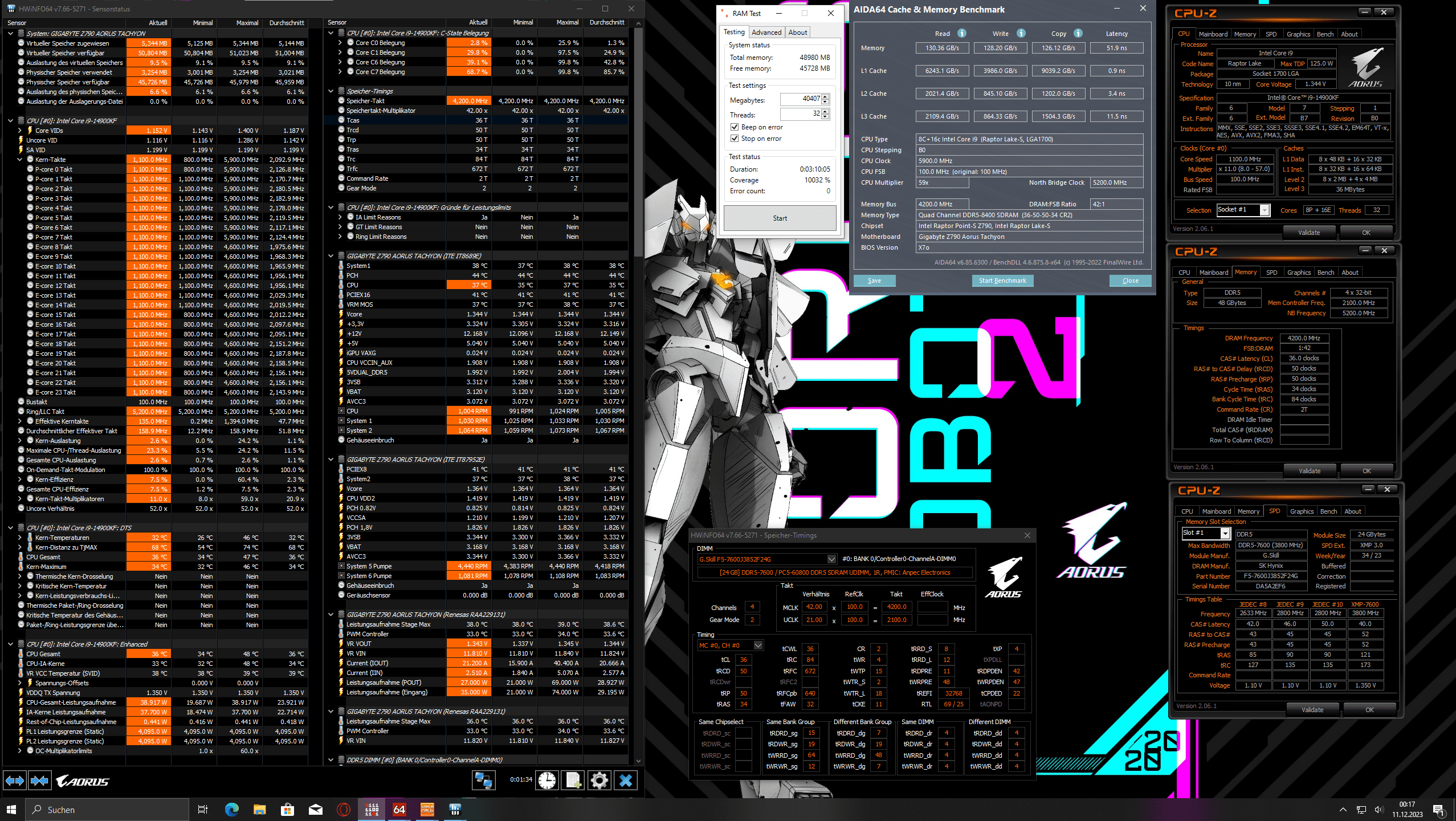

32gb läuft auf X7L besser bei mir X7N läuft mit 48 besser nur die Latenz stört mich und t ras will nicht runter muss noch testen eventuell mach ich 38 aber dafür schärfer das ich auf 50ns komme
Und nächste Woche wenn es klappt Versuch ich noch was auf Encore so geht 💪



[mahaudi]

@ Erky .......verwende mal Setup für das Tachyon

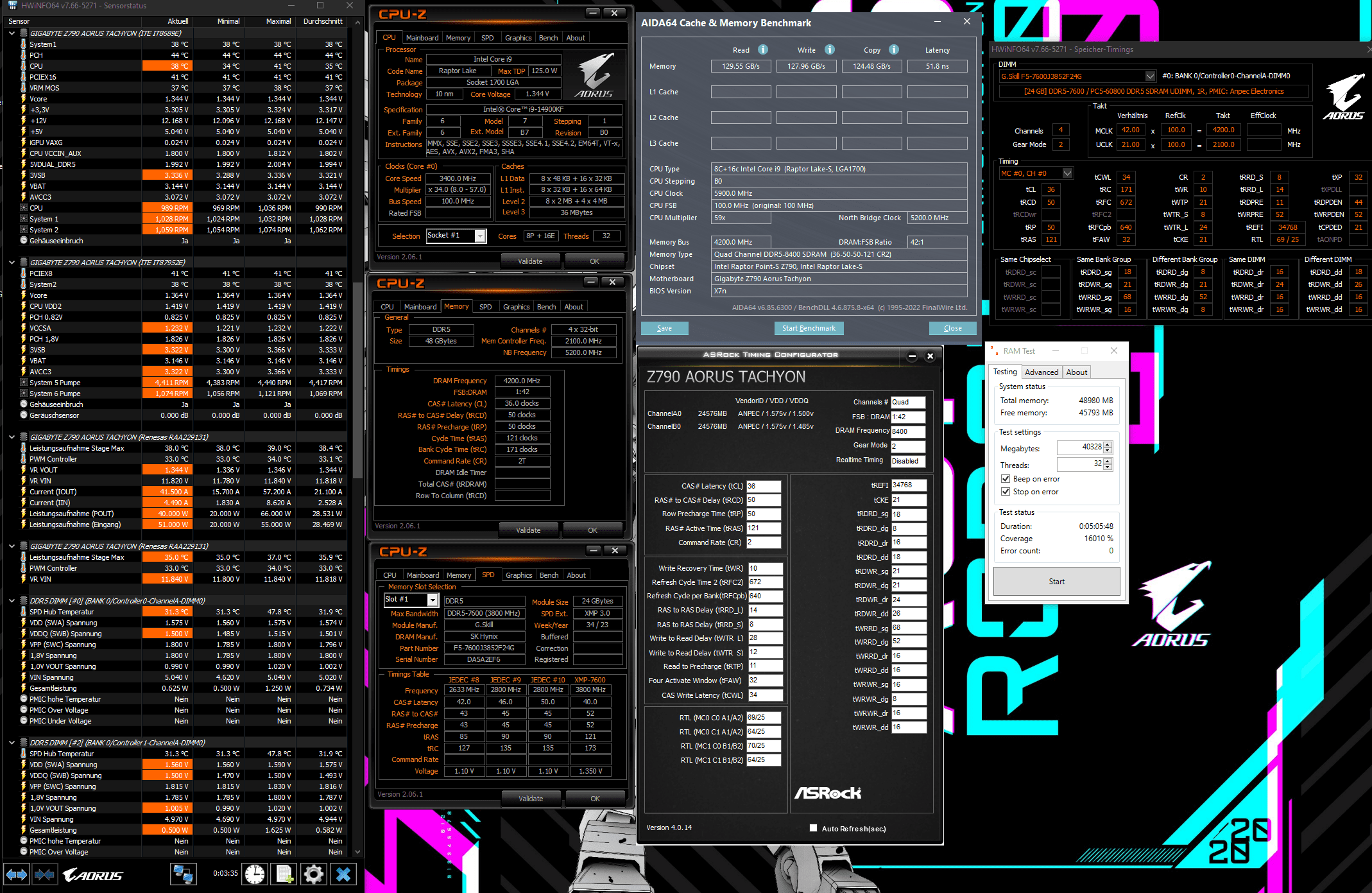

Ist das neue X7o Bios + mein 8400er Daily Savesetting.

Z790AORUSTACHYON_X7o.rar

drive.google.com



[Digg]

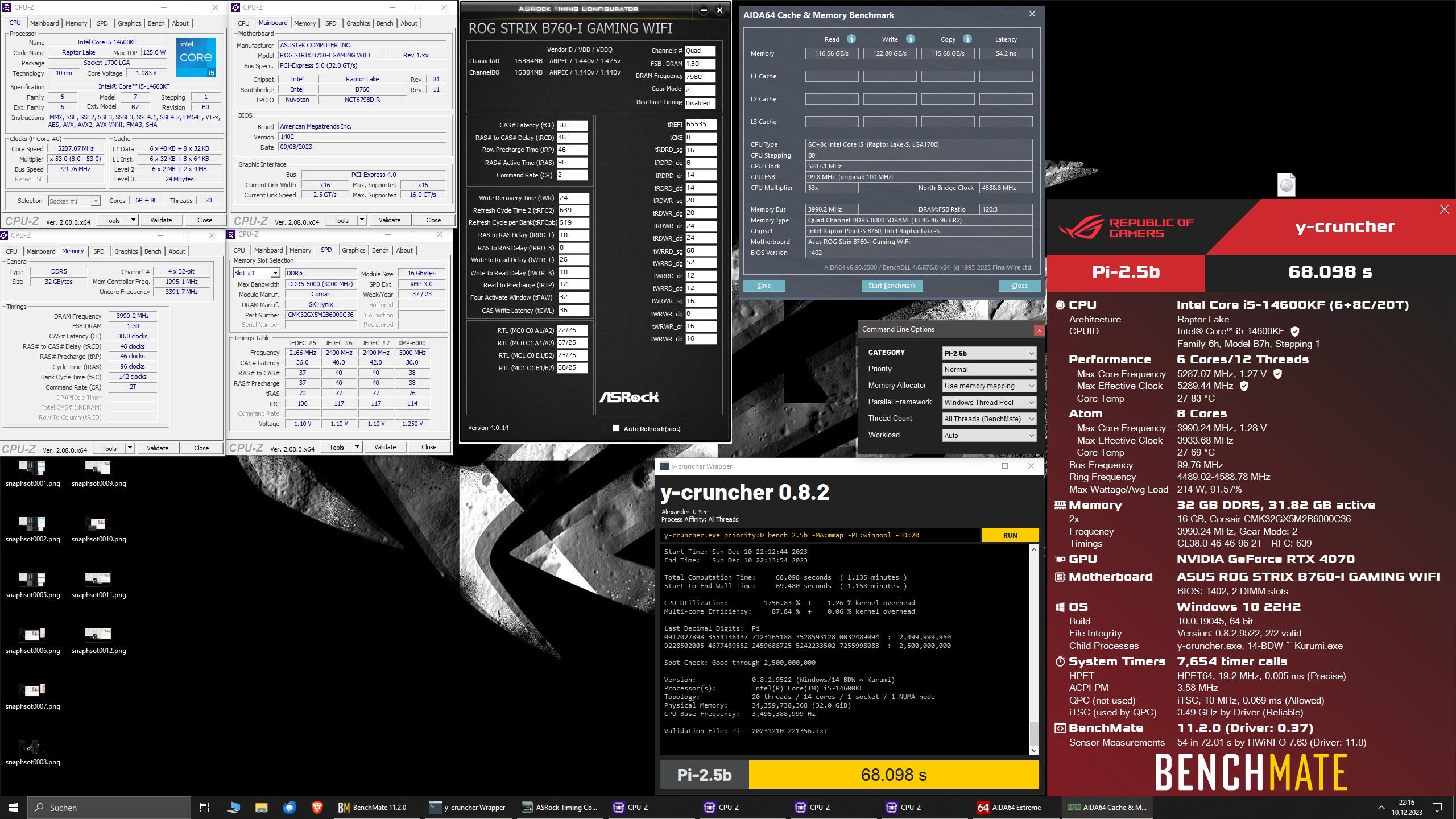

Corsair 6000C36 @8000 38-46-44-96 1.435v. Mehr VDimm geht leider nicht.
Das läuft auch durch den integrierten Memtest. Kenne mich aber nicht so gut mit DDR5 Subtimings aus. Die sind möglicherweise nicht optimal.



[Veii]

Und wieder ein Frage ohne Kontext von mir:
Wo im APEX BIOS finde ich die procODT Settings? Bin inzwischen an einem Punkt, wo ich an anderen Schrauben drehen muss oder möchte^^

[Sammelthread] - Ryzen DDR5 RAM OC Thread

@RedF und Veii ich habe die Änderungen über die zuletz freigegebene Excel von RedF vorgenommen. Im Changelog habe ich meine Änderungen entsprechend hinterlegt. War das so falsch? Sorry wenn es jetzt durch mich zu einem Durcheinander kam. Welche Datei ist denn die richtige bzw. welcher Link

www.hardwareluxx.de

Tm5 Spannungen passend zu den jeweiligen Timings und ob die Timing aufeinander gut abgestimmt sind. Extrem trefi und trfc sensibel

Tm5 war bisher am ende immer die leichteste Hürde, weil es meist nur Timings anpassen war.

ODT/RTT VREF influenced.
Anta's test jedoch testet komplett unterschiedlich und nur den charge loss.
1usmus_v3 ist das was man eher verwenden sollte.

TM5 ist low-ipc von Grundauf und hat weder cache noch cores zu belasten.
Eine SSE last.

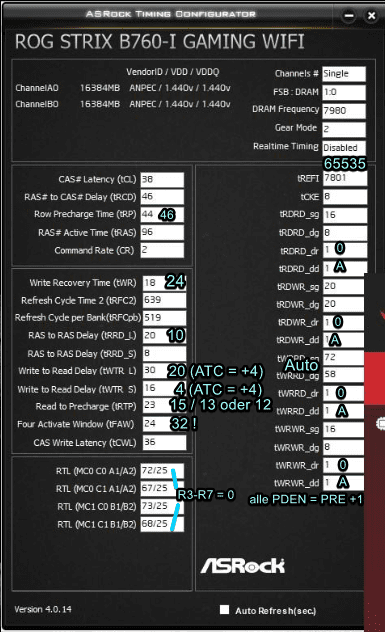

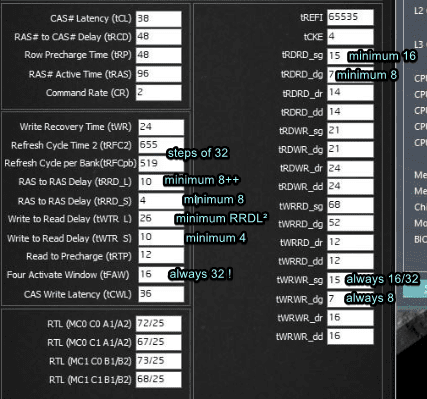

Kenne mich aber nicht so gut mit DDR5 Subtimings aus. Die sind möglicherweise nicht optimal.

RTP 23 ist ein invalid timing.
WTR_S kannst du gegebenenfalls auf 8 lassen. Damit 4 funktioniert muss der Rest perfekt sein.

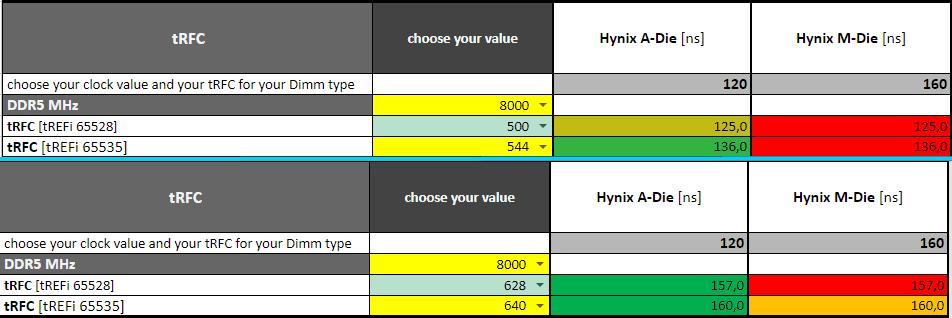

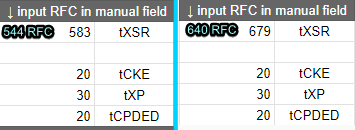

RFC:

#12.145 RDWR_SD/DG
Gehört auf 21. Kann auch tiefer laufen ~ jedoch später.
Kann 2ndaries stören/verfälschen.



[zebra_hun]

Hallo an Alle!

Erste Post von mir, ich bin neu mit DDR5. Leider geht es nicht so leicht.
Gerade sehe ich von Veii viele gute Infos, die ich jetzt machen werde.
Aber in meinem Konfig istdass es viele Fehler, ich möchte die zeigen.

Als ich es gekauft habe, mit lufter kein so viele Problem war. Ich habe kaltes Wasser ohne ende, montiert wasser Block, hat schon angefangen.
BIOS habe ich probiert 066, 1501, 1701 jetzt. Weisse Apex.
Zu erst 13700k, jetzt 14900k.

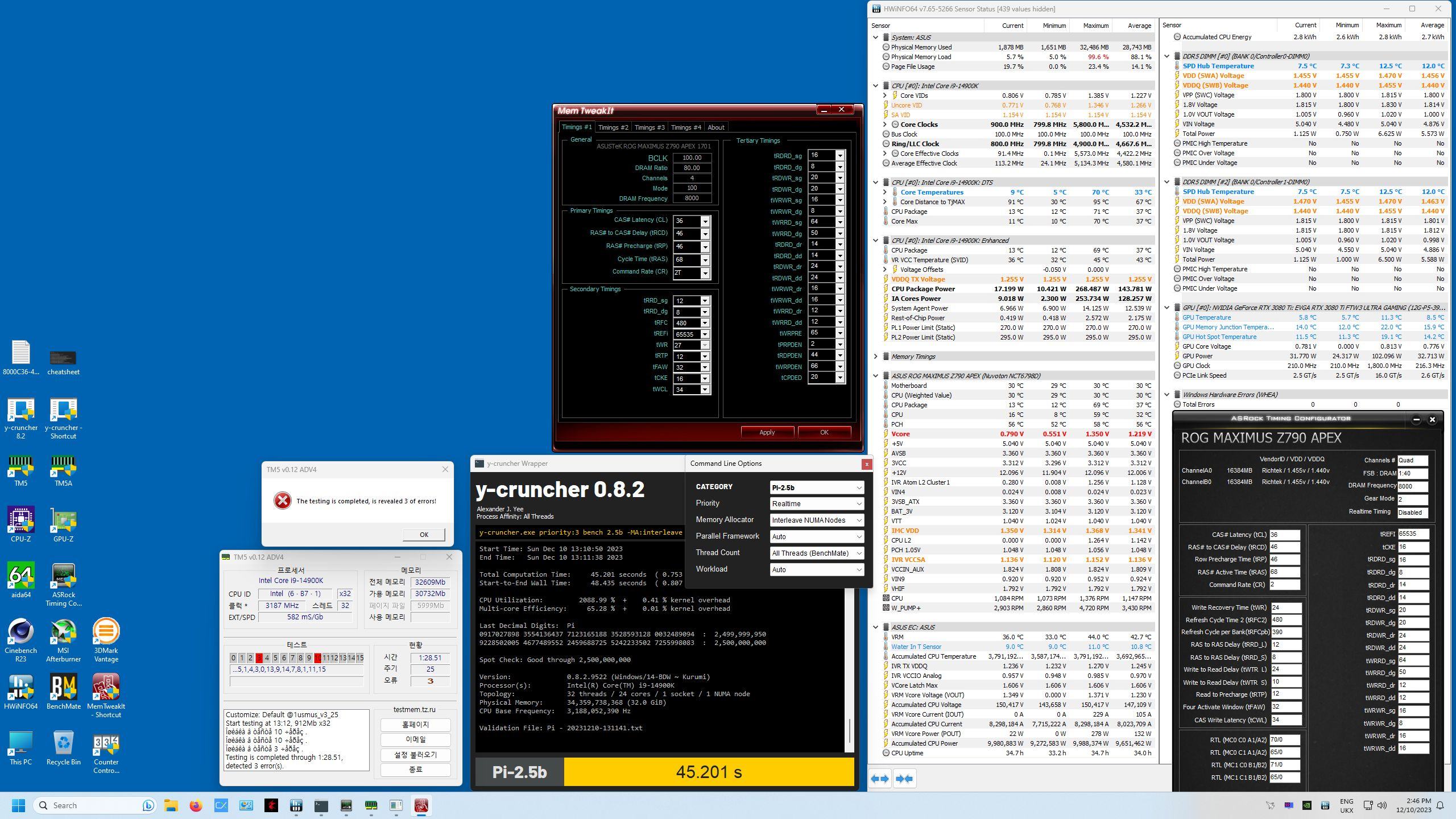

TM5 20 Rund gehts, in 20. Rund bekomme ich Fehler. Das ist die beste, weil nach dem restart es kann sein, Fehler ist in erste Rund. Nicht immer, manchmal, random.
Viele habe ich von Veii gemacht habe, und viele nicht.
Damals Usmus V3 10 Rund getested, es war leich zu schaffen.

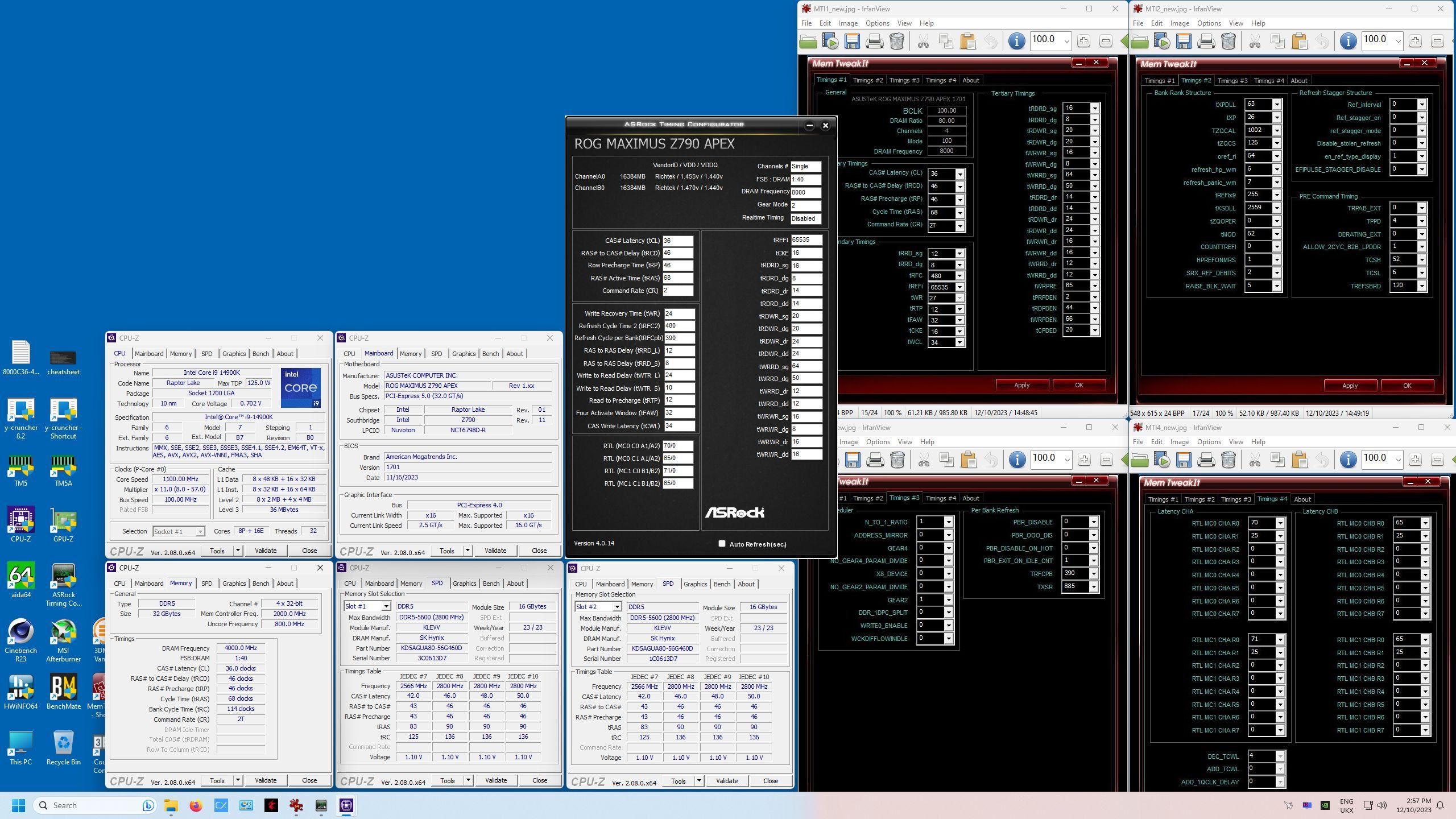

8000CL36

Nach dem restart gehts nicht mehr.



Heuta bin ich gerade hier:

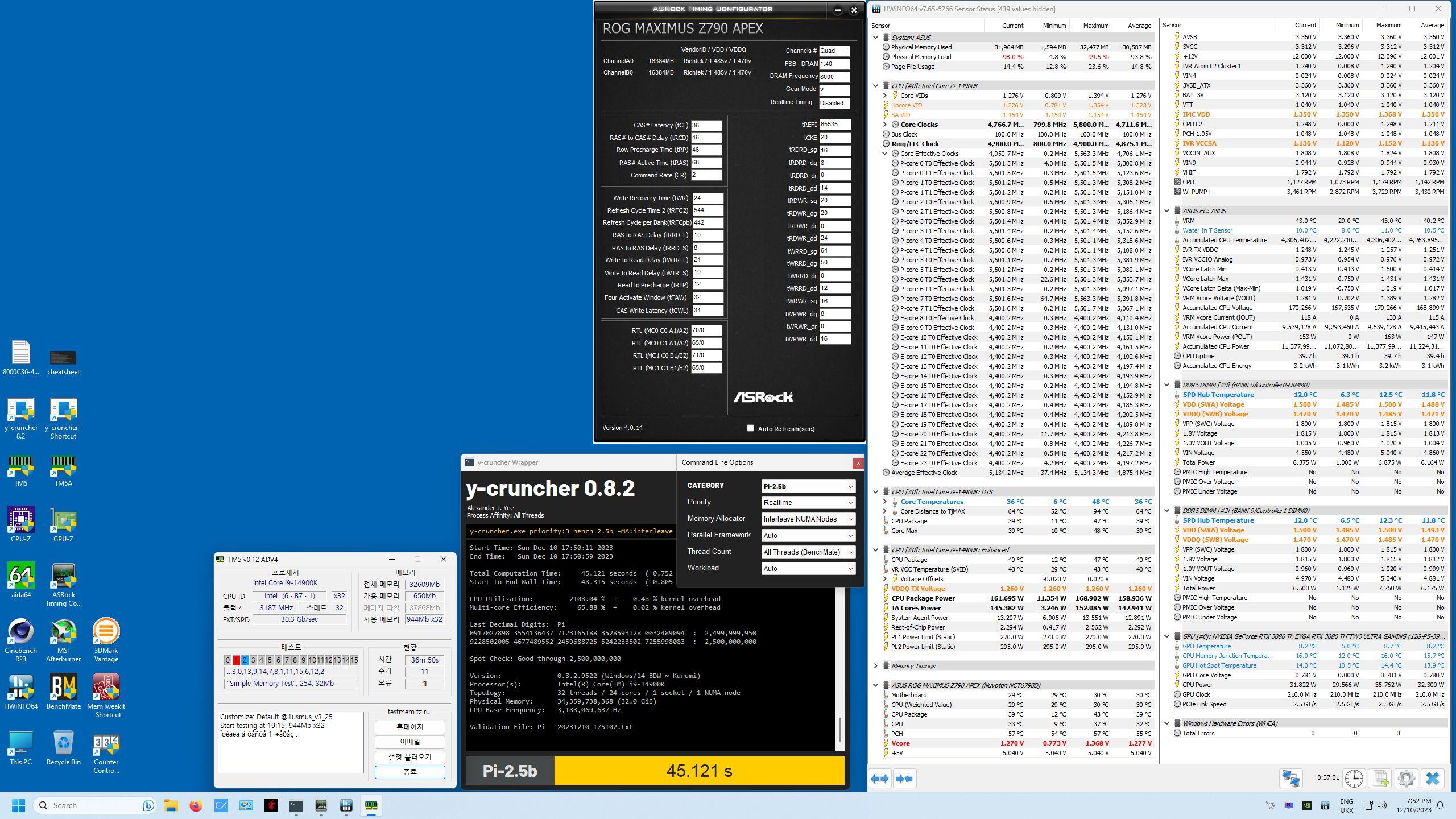

25 Rund TM5, bis 20 Rund kein Fehler, leider danach...

Some data

BIOS Settings

Ich habe alle Photos gelöscht, weil es nicht stabil ist. Viele Bild perfekt, aber es ist nich die warheit. Beide CPU mach gleiche situation.

Ich werde jetzt durharbeiten paar Werte, wie die oben stehen von Veii. Ich brauche keinen extreme OC Profil, nur ein stabiles fur Alltags.

Sorry, Deutsch ist nicht meine Muttersprache, Englisch auch nicht. Hoffentlich nicht so viele Schreibfehler drinn ist

Wenne Jemand gute Idee hat, bedanke ich sehr.

Schone Grusse, zeb




**********Update*********

Leider gleiche Fehler. tXSR habe ich nicht gefunden, aber die Werte von oben habe ich erledigt.

Bis 17. Rund ohne Fehler
Aber 18. Rund error "10" wieder.

Komisch, tWR 24 zeigt in MemTweak 27.



[Erky]

Hallo an Alle!

Erste Post von mir, ich bin neu mit DDR5. Leider geht es nicht so leicht.
Gerade sehe ich von Veii viele gute Infos, die ich jetzt machen werde.
Aber in meinem Konfig istdass es viele Fehler, ich möchte die zeigen.

Als ich es gekauft habe, mit lufter kein so viele Problem war. Ich habe kaltes Wasser ohne ende, montiert wasser Block, hat schon angefangen.
BIOS habe ich probiert 066, 1501, 1701 jetzt. Weisse Apex.
Zu erst 13700k, jetzt 14900k.
TM5 20 Rund gehts, in 20. Rund bekomme ich Fehler. Das ist die beste, weil nach dem restart es kann sein, Fehler ist in erste Rund. Nicht immer, manchmal, random.
Viele habe ich von Veii gemacht habe, und viele nicht.
Damals Usmus V3 10 Rund getested, es war leich zu schaffen.

8000CL36

Nach dem restart gehts nicht mehr.



Heuta bin ich gerade hier:

25 Rund TM5, bis 20 Rund kein Fehler, leider danach...

Some data

BIOS Settings

Ich habe alle Photos gelöscht, weil es nicht stabil ist. Viele Bild perfekt, aber es ist nich die warheit. Beide CPU mach gleiche situation.

Ich werde jetzt durharbeiten paar Werte, wie die oben stehen von Veii. Ich brauche keinen extreme OC Profil, nur ein stabiles fur Alltags.

Sorry, Deutsch ist nicht meine Muttersprache, Englisch auch nicht. Hoffentlich nicht so viele Schreibfehler drinn ist

Wenne Jemand gute Idee hat, bedanke ich sehr.

Schone Grusse, zeb




**********Update*********

Leider gleiche Fehler. tXSR habe ich nicht gefunden, aber die Werte von oben habe ich erledigt.

Bis 17. Rund ohne Fehler
Aber 18. Rund error "10" wieder.

Komisch, tWR 24 zeigt in MemTweak 27.

mach mal ein Screenshot von asrock oder memtweakit dann deine Spannungen noch aufschreiben lg



[zebra_hun]

Screenshots habe ich verlinkt. Ich wollte nicht zu viel Platz hier nehmen.
Ich kann natürlich auf Luxx aufladen.
Sorry, wenn die Bilder nicht funkzionieren.

tXSR habe ich schon gefunden, jetzt lauft den Test.



[zebra_hun]

Ich glaube, dass ich alles richtig eingegeben. Jetzt es mehr Spannungen gelaufen ist.
10 Rund ohne Fehler, aber am 11. Rund habe ich ein gekrigt.

Für heute höre ich auf, genug

So ist jetzt die komplette BIOS Einstellungen:

Spoiler: BIOS

[2023/12/10 19:55:11]
Ai Overclock Tuner [Manual]
BCLK Frequency [100.0000]
PCIE Frequency [100.0000]
Intel(R) Adaptive Boost Technology [Enabled]
ASUS MultiCore Enhancement [Enabled – Remove All limits (90°C)]
SVID Behavior [Auto]
BCLK Frequency : DRAM Frequency Ratio [100:100]
Memory Controller : DRAM Frequency Ratio [1:2]
DRAM Frequency [DDR5-8000MHz]
Performance Core Ratio [By Core Usage]
1-Core Ratio Limit [58]
2-Core Ratio Limit [58]
3-Core Ratio Limit [57]
4-Core Ratio Limit [57]
5-Core Ratio Limit [56]
6-Core Ratio Limit [56]
7-Core Ratio Limit [55]
8-Core Ratio Limit [55]
Performance Core0 Specific Ratio Limit [Auto]
Performance Core0 specific Voltage [Auto]
Performance Core1 Specific Ratio Limit [Auto]
Performance Core1 specific Voltage [Auto]
*Performance Core2 Specific Ratio Limit [Auto]
Performance Core2 specific Voltage [Auto]
*Performance Core3 Specific Ratio Limit [Auto]
Performance Core3 specific Voltage [Auto]
Performance Core4 Specific Ratio Limit [Auto]
Performance Core4 specific Voltage [Auto]
Performance Core5 Specific Ratio Limit [Auto]
Performance Core5 specific Voltage [Auto]
Performance Core6 Specific Ratio Limit [Auto]
Performance Core6 specific Voltage [Auto]
Performance Core7 Specific Ratio Limit [Auto]
Performance Core7 specific Voltage [Auto]
Efficient Core Ratio [By Core Usage]
Efficient Turbo Ratio Limit 1 [44]
Efficient Turbo Ratio Cores 1 [Auto]
Efficient Core Group0 Specific Ratio Limit [Auto]
Efficient Core Group0 specific Voltage [Auto]
Efficient Core Group1 Specific Ratio Limit [Auto]
Efficient Core Group1 specific Voltage [Auto]
Efficient Core Group2 Specific Ratio Limit [Auto]
Efficient Core Group2 specific Voltage [Auto]
Efficient Core Group3 Specific Ratio Limit [Auto]
Efficient Core Group3 specific Voltage [Auto]
AVX2 [Auto]
AVX2 Ratio Offset to per-core Ratio Limit [Auto]
AVX2 Voltage Guardband Scale Factor [Auto]
Maximus Tweak [Mode 2]
DRAM CAS# Latency [36]
DRAM RAS# to CAS# Delay Read [46]
DRAM RAS# to CAS# Delay Write [16]
DRAM RAS# PRE Time [46]
DRAM RAS# ACT Time [68]
DRAM Command Rate [2N]
DRAM RAS# to RAS# Delay L [10]
DRAM RAS# to RAS# Delay S [8]
DRAM REF Cycle Time 2 [544]
DRAM REF Cycle Time Same Bank [Auto]
DRAM Refresh Interval [65535]
DRAM WRITE Recovery Time [24]
DRAM READ to PRE Time [12]
DRAM FOUR ACT WIN Time [32]
DRAM WRITE to READ Delay L [Auto]
DRAM WRITE to READ Delay S [Auto]
DRAM CKE Minimum Pulse Width [20]
DRAM Write Latency [34]
Ctl0 dqvrefup [170]
Ctl0 dqvrefdn [88]
Ctl0 dqodtvrefup [Auto]
Ctl0 dqodtvrefdn [Auto]
Ctl1 cmdvrefup [Auto]
Ctl1 ctlvrefup [Auto]
Ctl1 clkvrefup [Auto]
Ctl1 ckecsvrefup [Auto]
Ctl2 cmdvrefdn [Auto]
Ctl2 ctlvrefdn [Auto]
Ctl2 clkvrefdn [Auto]
Read Equalization RxEq Start Sign [-]
Read Equalization RxEq Start [Auto]
Read Equalization RxEq Stop Sign [-]
Read Equalization RxEq Stop [Auto]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
DQ RTT WR [40 DRAM Clock]
DQ RTT NOM RD [34 DRAM Clock]
DQ RTT NOM WR [34 DRAM Clock]
DQ RTT PARK [34 DRAM Clock]
DQ RTT PARK DQS [34 DRAM Clock]
GroupA CA ODT [240 DRAM Clock]
GroupA CS ODT [0 DRAM Clock]
GroupA CK ODT [0 DRAM Clock]
GroupB CA ODT [60 DRAM Clock]
GroupB CS ODT [40 DRAM Clock]
GroupB CK ODT [40 DRAM Clock]
Pull-up Output Driver Impedance [34 DRAM Clock]
Pull-Down Output Driver Impedance [34 DRAM Clock]
DQ RTT WR [40 DRAM Clock]
DQ RTT NOM RD [34 DRAM Clock]
DQ RTT NOM WR [34 DRAM Clock]
DQ RTT PARK [34 DRAM Clock]
DQ RTT PARK DQS [34 DRAM Clock]
GroupA CA ODT [240 DRAM Clock]
GroupA CS ODT [0 DRAM Clock]
GroupA CK ODT [0 DRAM Clock]
GroupB CA ODT [60 DRAM Clock]
GroupB CS ODT [40 DRAM Clock]
GroupB CK ODT [40 DRAM Clock]
Pull-up Output Driver Impedance [34 DRAM Clock]
Pull-Down Output Driver Impedance [34 DRAM Clock]
Round Trip Latency Init Value MC0 CHA [Auto]
Round Trip Latency Max Value MC0 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHA [-]
Round Trip Latency Offset Value MC0 CHA [Auto]
Round Trip Latency Init Value MC0 CHB [Auto]
Round Trip Latency Max Value MC0 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHB [-]
Round Trip Latency Offset Value MC0 CHB [Auto]
Round Trip Latency Init Value MC1 CHA [Auto]
Round Trip Latency Max Value MC1 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHA [-]
Round Trip Latency Offset Value MC1 CHA [Auto]
Round Trip Latency Init Value MC1 CHB [Auto]
Round Trip Latency Max Value MC1 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHB [-]
Round Trip Latency Offset Value MC1 CHB [Auto]
Round Trip Latency MC0 CHA R0 [Auto]
Round Trip Latency MC0 CHA R1 [Auto]
Round Trip Latency MC0 CHA R2 [0]
Round Trip Latency MC0 CHA R3 [0]
Round Trip Latency MC0 CHA R4 [0]
Round Trip Latency MC0 CHA R5 [0]
Round Trip Latency MC0 CHA R6 [0]
Round Trip Latency MC0 CHA R7 [0]
Round Trip Latency MC0 CHB R0 [Auto]
Round Trip Latency MC0 CHB R1 [Auto]
Round Trip Latency MC0 CHB R2 [0]
Round Trip Latency MC0 CHB R3 [0]
Round Trip Latency MC0 CHB R4 [0]
Round Trip Latency MC0 CHB R5 [0]
Round Trip Latency MC0 CHB R6 [0]
Round Trip Latency MC0 CHB R7 [0]
Round Trip Latency MC1 CHA R0 [Auto]
Round Trip Latency MC1 CHA R1 [Auto]
Round Trip Latency MC1 CHA R2 [0]
Round Trip Latency MC1 CHA R3 [0]
Round Trip Latency MC1 CHA R4 [0]
Round Trip Latency MC1 CHA R5 [0]
Round Trip Latency MC1 CHA R6 [0]
Round Trip Latency MC1 CHA R7 [0]
Round Trip Latency MC1 CHB R0 [Auto]
Round Trip Latency MC1 CHB R1 [Auto]
Round Trip Latency MC1 CHB R2 [0]
Round Trip Latency MC1 CHB R3 [0]
Round Trip Latency MC1 CHB R4 [0]
Round Trip Latency MC1 CHB R5 [0]
Round Trip Latency MC1 CHB R6 [0]
Round Trip Latency MC1 CHB R7 [0]
Early Command Training [Auto]
SenseAmp Offset Training [Auto]
Early ReadMPR Timing Centering 2D [Auto]
Read MPR Training [Auto]
Receive Enable Training [Auto]
Jedec Write Leveling [Auto]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Auto]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Read Timing Centering with JR [Auto]
Dimm ODT Training* [Disabled]
Max RTT_WR [ODT Off]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Auto]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Comp Optimization Training [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Early Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Enabled]
Turn Around Timing Training [Auto]
CMD CTL CLK Slew Rate [Auto]
CMD/CTL DS & E 2D [Auto]
Read Voltage Centering 1D [Auto]
TxDqTCO Comp Training* [Auto]
ClkTCO Comp Training* [Auto]
TxDqsTCO Comp Training* [Auto]
VccDLL Bypass Training [Auto]
CMD/CTL Drive Strength Up/Dn 2D [Auto]
DIMM CA ODT Training [Auto]
PanicVttDnLp Training* [Auto]
Read Vref Decap Training* [Auto]
Vddq Training [Auto]
Duty Cycle Correction Training [Auto]
Periodic DCC [Auto]
Rank Margin Tool Per Bit [Auto]
DIMM DFE Training [Auto]
EARLY DIMM DFE Training [Auto]
Tx Dqs Dcc Training [Auto]
DRAM DCA Training [Auto]
Write Driver Strength Training [Auto]
Rank Margin Tool [Auto]
Memory Test [Auto]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Auto]
Write Drive Strength Up/Dn independently [Auto]
LPDDR DqDqs Re-Training [Auto]
Margin Check Limit [Disabled]
tRDRD_sg_Training [Auto]
tRDRD_sg_Runtime [16]
tRDRD_dg_Training [Auto]
tRDRD_dg_Runtime [8]
tRDWR_sg [20]
tRDWR_dg [20]
tWRWR_sg [16]
tWRWR_dg [8]
tWRRD_sg [64]
tWRRD_dg [50]
tRDRD_dr [0]
tRDRD_dd [Auto]
tRDWR_dr [0]
tRDWR_dd [Auto]
tWRWR_dr [0]
tWRWR_dd [Auto]
tWRRD_dr [0]
tWRRD_dd [Auto]
tRPRE [Auto]
tWPRE [Auto]
tWPOST [Auto]
tWRPRE [Auto]
tPRPDEN [Auto]
tRDPDEN [Auto]
tWRPDEN [66]
tCPDED [20]
tREFIX9 [Auto]
Ref Interval [Auto]
tXPDLL [Auto]
tXP [30]
tPPD [Auto]
tCCD_L_tDLLK [Auto]
tZQCAL [Auto]
tZQCS [Auto]
OREF_RI [Auto]
Refresh Watermarks [High]
Refresh Hp Wm [Auto]
Refresh Panic Wm [Auto]
Refresh Abr Release [Auto]
tXSDLL [Auto]
tZQOPER [Auto]
tMOD [Auto]
CounttREFIWhileRefEn [Auto]
HPRefOnMRS [Auto]
SRX Ref Debits [Auto]
RAISE BLK WAIT [Auto]
Ref Stagger En [Auto]
Ref Stagger Mode [Auto]
Disable Stolen Refresh [Auto]
En Ref Type Display [Auto]
Trefipulse Stagger Disable [Auto]
tRPab ext [Auto]
derating ext [Auto]
Allow 2cyc B2B LPDDR [Auto]
tCSH [Auto]
tCSL [Auto]
powerdown Enable [Auto]
idle length [Auto]
raise cke after exit latency [Auto]
powerdown latency [Auto]
powerdown length [Auto]
selfrefresh latency [Auto]
selfrefresh length [Auto]
ckevalid length [Auto]
ckevalid enable [Auto]
idle enable [Auto]
selfrefresh enable [Auto]
Address mirror [Auto]
no gear4 param divide [Auto]
x8 device [Auto]
no gear2 param divide [Auto]
ddr 1dpc split ranks on subch [Auto]
write0 enable [Auto]
MultiCycCmd [Auto]
WCKDiffLowInIdle [Auto]
PBR Disable [Auto]
PBR OOO Dis [Auto]
PBR Disable on hot [Auto]
PBR Exit on Idle Cnt [Auto]
tXSR [583]
Dec tCWL [Auto]
Add tCWL [Auto]
Add 1Qclk delay [Auto]
MRC Fast Boot [Disabled]
MCH Full Check [Enabled]
Mem Over Clock Fail Count [2]
Training Profile [Auto]
RxDfe [Auto]
Mrc Training Loop Count [2]
DRAM CLK Period [Auto]
Dll_bwsel [Auto]
Controller 0, Channel 0 Control [Enabled]
Controller 0, Channel 1 Control [Enabled]
Controller 1, Channel 0 Control [Enabled]
Controller 1, Channel 1 Control [Enabled]
MC_Vref0 [Auto]
MC_Vref1 [Auto]
MC_Vref2 [Auto]
Fine Granularity Refresh mode [Auto]
SDRAM Density Per Die [Auto]
SDRAM Banks Per Bank Group [Auto]
SDRAM Bank Groups [Auto]
Dynamic Memory Boost [Disabled]
Realtime Memory Frequency [Disabled]
SA GV [Disabled]
Voltage Monitor [Die Sense]
VRM Initialization Check [Enabled]
CPU Input Voltage Load-line Calibration [Auto]
CPU Load-line Calibration [Level 5]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability [Auto]
CPU Current Reporting [Auto]
Core Voltage Suspension [Auto]
CPU VRM Switching Frequency [Manual]
Fixed CPU VRM Switching Frequency(KHz) [300]
CPU Power Duty Control [Auto]
CPU Power Phase Control [Auto]
CPU Power Thermal Control [125]
CPU Core/Cache Boot Voltage [Auto]
CPU Input Boot Voltage [Auto]
PLL Termination Boot Voltage [Auto]
CPU Standby Boot Voltage [Auto]
Memory Controller Boot Voltage [Auto]
CPU Core Auto Voltage Cap [Auto]
CPU Input Auto Voltage Cap [Auto]
Memory Controller Auto Voltage Cap [Auto]
Fast Throttle Threshold [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
IVR Transmitter VDDQ ICCMAX [Auto]
Unlimited ICCMAX [Auto]
CPU Core/Cache Current Limit Max. [Auto]
Long Duration Package Power Limit [270]
Package Power Time Window [Auto]
Short Duration Package Power Limit [295]
Dual Tau Boost [Disabled]
IA AC Load Line [0.03]
IA DC Load Line [0.82]
IA CEP Enable [Disabled]
SA CEP Enable [Disabled]
IA SoC Iccmax Reactive Protector [Auto]
Inverse Temperature Dependency Throttle [Auto]
IA VR Voltage Limit [1500]
CPU SVID Support [Auto]
Cache Dynamic OC Switcher [Auto]
TVB Voltage Optimizations [Auto]
Enhanced TVB [Auto]
Overclocking TVB [Auto]
Overclocking TVB Global Temperature Offset Sign [+]
Overclocking TVB Global Temperature Offset Value [Auto]
Offset Mode Sign 1 [+]
V/F Point 1 Offset [Auto]
Offset Mode Sign 2 [+]
V/F Point 2 Offset [Auto]
Offset Mode Sign 3 [+]
V/F Point 3 Offset [Auto]
Offset Mode Sign 4 [+]
V/F Point 4 Offset [Auto]
Offset Mode Sign 5 [+]
V/F Point 5 Offset [Auto]
Offset Mode Sign 6 [+]
V/F Point 6 Offset [Auto]
Offset Mode Sign 7 [+]
V/F Point 7 Offset [Auto]
Offset Mode Sign 8 [+]
V/F Point 8 Offset [Auto]
Offset Mode Sign 9 [+]
V/F Point 9 Offset [Auto]
Offset Mode Sign 10 [+]
V/F Point 10 Offset [Auto]
Offset Mode Sign 11 [+]
V/F Point 11 Offset [Auto]
Initial BCLK Frequency [Auto]
Runtime BCLK OC [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
Initial PCIE Frequency [Auto]
PCIE/DMI Amplitude [Auto]
PCIE/DMI Slew Rate [Auto]
PCIE/DMI Spread Spectrum [Auto]
Cold Boot PCIE Frequency [Auto]
Realtime Memory Timing [Disabled]
SPD Write Disable [TRUE]
PVD Ratio Threshold [Auto]
SA PLL Frequency Override [3200 MHz]
BCLK TSC HW Fixup [Enabled]
Core Ratio Extension Mode [Disabled]
FLL OC mode [Auto]
UnderVolt Protection [Disabled]
Switch Microcode [Current Microcode]
Xtreme Tweaking [Disabled]
Core PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
Efficient-core PLL Voltage [Auto]
CPU 1.8V Small Rail [Auto]
PLL Termination Voltage [Auto]
CPU Standby Voltage [Auto]
PCH 1.05V Voltage [Auto]
PCH 0.82V Voltage [Auto]
CPU Input Voltage Reset Voltage [Auto]
Eventual CPU Input Voltage [Auto]
Eventual Memory Controller Voltage [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
Ring Down Bin [Enabled]
Min. CPU Cache Ratio [8]
Max. CPU Cache Ratio [49]
BCLK Aware Adaptive Voltage [Auto]
Actual VRM Core Voltage [Auto]
Global Core SVID Voltage [Adaptive Mode]
- Offset Mode Sign [-]
- Additional Turbo Mode CPU Core Voltage [Auto]
- Offset Voltage [0.02000]
Cache SVID Voltage [Adaptive Mode]
- Offset Mode Sign [+]
- Additional Turbo Mode Cache Voltage [Auto]
- Offset Voltage [0.02000]
CPU L2 Voltage [Auto]
CPU System Agent Voltage [Manual Mode]
- CPU System Agent Voltage Override [1.15000]
CPU Input Voltage [Auto]
High DRAM Voltage Mode [Enabled]
DRAM VDD Voltage [1.49000]
DRAM VDDQ Voltage [1.47000]
IVR Transmitter VDDQ Voltage [1.26000]
Memory Controller Voltage [1.37500]
MC Voltage Calculation Voltage Base [Auto]
VDD Calculation Voltage Base [Auto]
PMIC Voltages [Sync All PMICs]
SPD HUB VLDO (1.8V) [Auto]
SPD HUB VDDIO (1.0V) [Auto]
DRAM VDD Voltage [1.49000]
DRAM VDDQ Voltage [1.47000]
DRAM VPP Voltage [Auto]
DRAM VDD Switching Frequency [1.50000]
DRAM VDDQ Switching Frequency [1.50000]
DRAM VPP Switching Frequency [1.50000]
DRAM Current Capability [7.87500]
PCI Express Native Power Management [Enabled]
Native ASPM [Disabled]
DMI Link ASPM Control [Disabled]
ASPM [Auto]
L1 Substates [Disabled]
DMI ASPM [Disabled]
DMI Gen3 ASPM [Disabled]
PEG - ASPM [Disabled]
PCI Express Clock Gating [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Disabled]
Per P-Core Control [Disabled]
Per E-Core Control [Disabled]
Active Performance Cores [All]
Active Efficient Cores [All]
Hyper-Threading [Enabled]
Hyper-Threading of Core 0 [Enabled]
Hyper-Threading of Core 1 [Enabled]
Hyper-Threading of Core 2 [Enabled]
Hyper-Threading of Core 3 [Enabled]
Hyper-Threading of Core 4 [Enabled]
Hyper-Threading of Core 5 [Enabled]
Hyper-Threading of Core 6 [Enabled]
Hyper-Threading of Core 7 [Enabled]
Total Memory Encryption [Disabled]
Legacy Game Compatibility Mode [Disabled]
Boot performance mode [Auto]
Intel(R) SpeedStep(tm) [Enabled]
Intel(R) Speed Shift Technology [Enabled]
Intel(R) Turbo Boost Max Technology 3.0 [Enabled]
Turbo Mode [Enabled]
Acoustic Noise Mitigation [Disabled]
CPU C-states [Auto]
Thermal Monitor [Enabled]
Dual Tau Boost [Disabled]
VT-d [Disabled]
Memory Remap [Enabled]
Enable VMD controller [Enabled]
Map PCIE Storage under VMD [Disabled]
Map SATA Controller under VMD [Disabled]
M.2_1 Link Speed [Auto]
PCIEX16(G5)_1 Link Speed [Auto]
PCIEX16(G5)_2 Link Speed [Auto]
PCIEX1(G4) Link Speed [Auto]
PCIEX4(G4) Link Speed [Auto]
M.2_2 Link Speed [Auto]
DIMM.2_1 Link Speed [Auto]
DIMM.2_2 Link Speed [Auto]
SATA Controller(s) [Enabled]
Aggressive LPM Support [Disabled]
SMART Self Test [Enabled]
M.2_3 [Enabled]
M.2_3 Hot Plug [Disabled]
SATA6G_1 [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2 [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3 [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4 [Enabled]
SATA6G_4 Hot Plug [Disabled]
PTT [Enable]
Intel(R) Dynamic Tuning Technology [Disabled]
PCIE Tunneling over USB4 [Enabled]
Discrete Thunderbolt(TM) Support [Disabled]
Security Device Support [Enable]
SHA256 PCR Bank [Enabled]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
Physical Presence Spec Version [1.3]
Disable Block Sid [Disabled]
Password protection of Runtime Variables [Enable]
Above 4G Decoding [Enabled]
Resize BAR Support [Enabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
SanDisk [Auto]
LAN_U32G2_1 [Enabled]
U32G1_E5 [Enabled]
U32G1_E6 [Enabled]
U32G1_E7 [Enabled]
U32G1_E8 [Enabled]
U32G2X2_C3 [Enabled]
U32G2_5 [Enabled]
U32G2_6 [Enabled]
U32G2_7 [Enabled]
U32G2_P8 [Enabled]
U32G2X2_C9 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
Network Stack [Disabled]
Device [N/A]
Restore AC Power Loss [Power Off]
Max Power Saving [Disabled]
ErP Ready [Disabled]
Power On By PCI-E [Disabled]
Power On By RTC [Disabled]
USB Audio [Enabled]
Intel LAN [Enabled]
USB power delivery in Soft Off state (S5) [Disabled]
Connectivity mode (Wi-Fi & Bluetooth) [Disabled]
When system is in working state [All On]
Q-Code LED Function [POST Code Only]
When system is in sleep, hibernate or soft off states [All On]
M.2_2 Configuration [Auto]
ASMedia USB 3.2 Controller_U32G1_E12 [Enabled]
ASMedia USB 3.2 Controller_U32G1_E34 [Enabled]
GNA Device [Disabled]
ASMedia Storage Controller [Enabled]
Windows Hot-plug Notification [Disabled]
ASPM Support [Disabled]
CPU Temperature [Monitor]
CPU Package Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
Chipset Temperature [Monitor]
T_Sensor Temperature [Monitor]
DIMM.2 Sensor 1 Temperature [Monitor]
DIMM.2 Sensor 2 Temperature [Monitor]
Water In T Sensor Temperature [Monitor]
Water Out T Sensor Temperature [Monitor]
DIMM A1 Temperature [Monitor]
DIMM B1 Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
Water Pump+ Speed [Monitor]
AIO Pump Speed [Monitor]
Flow Rate [Monitor]
CPU Core Voltage [Monitor]
12V Voltage [Monitor]
5V Voltage [Monitor]
3.3V Voltage [Monitor]
Memory Controller Voltage [Monitor]
CPU Fan Q-Fan Control [DC Mode]
CPU Fan Profile [Standard]
CPU Fan Q-Fan Source [CPU]
CPU Fan Step Up [Level 0]
CPU Fan Step Down [Level 4]
CPU Fan Speed Low Limit [200 RPM]
Chassis Fan 1 Q-Fan Control [Auto Detect]
Chassis Fan 1 Profile [Standard]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [Level 0]
Chassis Fan 1 Step Down [Level 0]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 2 Q-Fan Control [PWM Mode]
Chassis Fan 2 Profile [Standard]
Chassis Fan 2 Q-Fan Source [Chipset]
Chassis Fan 2 Step Up [Level 0]
Chassis Fan 2 Step Down [Level 4]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Profile [Silent]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [Level 0]
Chassis Fan 3 Step Down [Level 0]
Chassis Fan 3 Speed Low Limit [200 RPM]
Water Pump+ Q-Fan Control [PWM Mode]
Water Pump+ Profile [Manual]
Water Pump+ Q-Fan Source [CPU]
Water Pump+ Step Up [Level 0]
Water Pump+ Step Down [Level 4]
Water Pump+ Speed Low Limit [Ignore]
Water Pump+ Point4 Temperature [70]
Water Pump+ Point4 Duty Cycle (%) [100]
Water Pump+ Point3 Temperature [50]
Water Pump+ Point3 Duty Cycle (%) [85]
Water Pump+ Point2 Temperature [40]
Water Pump+ Point2 Duty Cycle (%) [80]
Water Pump+ Point1 Temperature [25]
Water Pump+ Point1 Duty Cycle (%) [60]
AIO Pump Q-Fan Control [Auto Detect]
AIO Pump Profile [Full Speed]
CPU Temperature LED Switch [Enabled]
Launch CSM [Disabled]
OS Type [Other OS]
Secure Boot Mode [Custom]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Fast Boot]
Boot Logo Display [Auto]
POST Delay Time [3 sec]
Bootup NumLock State [On]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Force BIOS]
Interrupt 19 Capture [Disabled]
AMI Native NVMe Driver Support [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
BIOS Image Rollback Support [Enabled]
Publish HII Resources [Disabled]
Flexkey [Safe Boot]
Setup Animator [Disabled]
Load from Profile [1]
Profile Name [8000CL36*46*46]
Save to Profile [1]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Disabled]
Download & Install MyASUS service & app [Disabled]

Hoffentlich nur die Spannungen falsch. RTTs musste ich manuell eingeben, sonst bekomme ich often 55 Code. Nich immer.
Hoffentlich habe ich selbe Fehler gemact, und Jemand es sieht. Lange Zeit spiele ich mit Spannungen, es geht nicht. Fehler sehe ich nicht. Deswegen dem kompletten BIOS hier im Spoiler ist.
Danke schön
LG zeb



[Digg]

Anhang anzeigen 947230Anhang anzeigen 947234
RTP 23 ist ein invalid timing.
WTR_S kannst du gegebenenfalls auf 8 lassen. Damit 4 funktioniert muss der Rest perfekt sein.

RFC:
Anhang anzeigen 947231Anhang anzeigen 947232

#12.145 RDWR_SD/DG
Gehört auf 21. Kann auch tiefer laufen ~ jedoch später.
Kann 2ndaries stören/verfälschen.

Danke für die Tipps!
Jetzt habe ich die Timings eingestellt, wie du vorgeschlagen hast.
Die tWTR_L/S sind im Bios auf 20/4 aber entweder werden 22/6 eingestellt oder ATC rechnet +6 drauf. Ich setze noch die tRDWR_sg/dg auf 21. Evtl. liegt es daran.
Was du allerdings bei den RTL Settings mit R3-R7 = 0 meinst, verstehe ich nicht ganz.



[1972er]

Ich finde die Temperaturen der ALC Ram Wasserkühler nach 12h Gaming wirklich gut. Hat jemand andere drauf und kann evtl. Vergleichswerte liefern? Würde mich interessieren, da ich noch 4 Sets für meine anderen Rams montieren wollte.
23.5 Grad Wasser, stehen unter Aquaero Temp1



[Felix the Cat]

Ich sehe auf deinem Screenshot keine Wassertemperatur, von daher sind Temperaturvergleiche ziemlich nutzlos. Die sollte man als Relation bei einer Wasserkühlung immer mit angeben.



[1972er]

Ups...die waren weiter unten...waren 23.5 Grad Wasser



[TomCom205]

@Holzmann
Gibt’s eigentlich was neues von Alternate wegen der 8400er Bestellung?



[Holzmann]

Gibt’s eigentlich was neues von Alternate wegen der 8400er Bestellung?

Die 8400er sind kaum zu bekommen, meins hatte man mir wohl vor der Nase weg geschnappt, ich habe dann bei Galaxus noch ein 8200er gefunden, was die Tage ankommen soll, werde mich damit zufrieden geben ....



[captn1ko]

Gibt’s eigentlich was neues von Alternate wegen der 8400er Bestellung?

steht noch auf ,,nicht auf Lager,,

edit: just in dem Moment auf ,,in Bearbeitung,, gesprungen. Na mal schauen



[Digg]

Ich habe noch ein paar Timings angepasst. Ist jetzt 8000 38-48-48-96 mit etwas schärferen Subs.



[Erky]

Hab mit paar Tipps von Mahaudi hinbekommen danke dir
man lernt nie aus
muss auch sagen 48GB sind echt zickig



[Veii]

Jetzt habe ich die Timings eingestellt, wie du vorgeschlagen hast.

Leider nicht ganz.
Alle _DR timings auf 0
tCKE für 8000MT/s auf 20, nicht 8 oder 16.

R4-R7 waren RTLs.
Diese hier
Hat dein Board sie nicht ?

Bei 2 dimms kannst du ruhig R2-R7 auf 0 setzen
Bei 4 dimms dann doch eher nur R4-R7.

Bedeutet bei deinem Mainboard 0 = Auto ?
Wenn ja,. dann auf 1. Aber eigentlich wollen wir sie auf 0.

Ich habe noch ein paar Timings angepasst. Ist jetzt 8000 38-48-48-96 mit etwas schärferen Subs.

Du machst dir alles nur langsamer.
CKE hat auf 8000MT/s 20 zu sein !

Hab mit paar Tipps von Mahaudi hinbekommen danke dir
man lernt nie aus

Schade. Oft missversteht man was man lernt.
ECC/PPR is a thing.

??
tWR steps of 6. Given IC amount minimum 24, dual sided min 48. Usually always minimum 48
tWTRS minimum half of RRDS.
RRDS minimum tBURST
tBURST minimum 8
RRDL minimum tBURST ++ (8+) , minimum 24gb dimms, 12+
WTRL minimum double RRDS = minimum 16+ = 24gb minimum 24+
CKE 5ns
XP 7.5ns
CPDED 5ns

Who is in charge of this firmware
What is this board doing.

Beitrag automatisch zusammengeführt: 12.12.2023

I've never seen anything that much broken. Even if 10 mistakes are user issue~
Outside of old-history Gigabyte XOCer rulesets for DD/DR ~ which are adventurous but corrected.
How can you get a simple ns math wrong, when you even try to use it.
CPDED = ((5ns * MT/s) / 2000)

How can you guys for 700$ board be that sleepy.
It doesn't even have decimals to blame rounding;
Whoever designed that Bios.

CKE is the same mess, but it at least looks like it was "just" a MHz vs MT/s {code} mistake
If one imagines target was 22, soo 11 being a human-thinking mistake. Or ODM tried to run 2.5ns for CKE;
Both wrong. It looks like a new employee works there or i don't understand~~
Because tCPDED was the only value that all Boardpartners got correct
From 100$ entry board to flagship. Who ever messed that up, i dont know what to say.

---
