[Sammelthread] Intel DDR5 RAM OC Thread
- Ersteller even.de
- Erstellt am
VDDQ_CPU hängt von VDDQ_MEM ab
Und ODT , somit "auch SA"
EDIT:
Natürlich ist der Richtwert zwischen Boardhersteller und deren PCB Qualität anders.
Beide oberen Faktoren werden auch die VDD2_CPU Spannung beeinflussen.
^ bei der VDD(2)_CPU Spannung jedoch, spielt die leakiness der CPU eine Rolle. VDDQ wird eher von den ODTs beeinflust.
Es braucht VDDQ Training auf aus und etwas Zeit, bis man seine Board zu MEM-Slot delta findet.
Cold-boot und MRC auf aus, sind bei der Suche nötig.
Beitrag automatisch zusammengeführt:

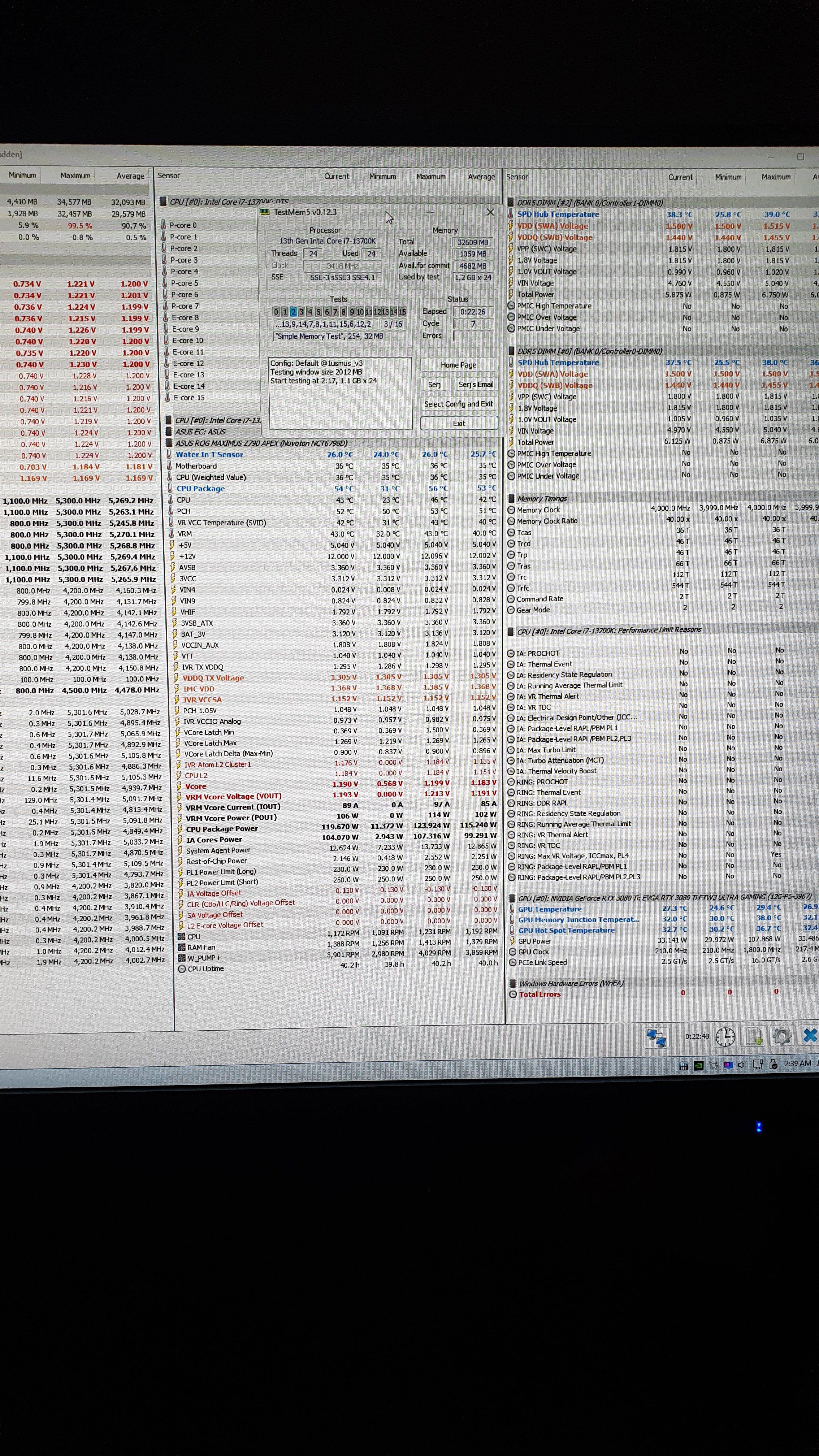

Wow this chip is hungry.So I thought maybe raising MC to 1.537V would help a little. This give me one notch higher (+20mV) Voltage under load.
And here we have it!
Now I have this stable, I will try my 8600 profile with the same MC_VDD later.
Partially due to higher SA, but nevertheless.
I'm just very unhappy with this 133MHz integer, because it completely messes up the Slopes and requires rounding.

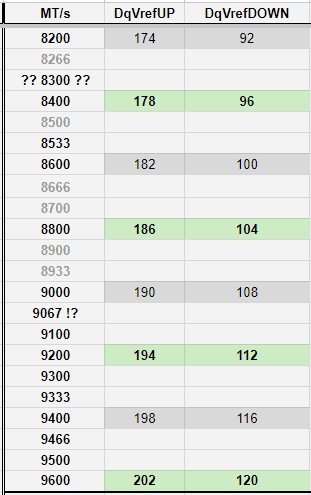

DQ VREF has a buffer of +/- 1 , soo it should be ok (up to 3 values can work at the same clock)
Gladly there isn't any other "odd" strap higher.
9600+ is Gear 4 territory
Don't worry about 1.55v VDD2.
G4 often runs it near 1.6~
Zuletzt bearbeitet:
Verifiziert
Vddq mem runter und er trainiert es sofort mit weniger txvddq. Das der Einfluss soweit reicht dass sogar das Training failed war mir nicht bewusst.
tibcsi0407
Semiprofi

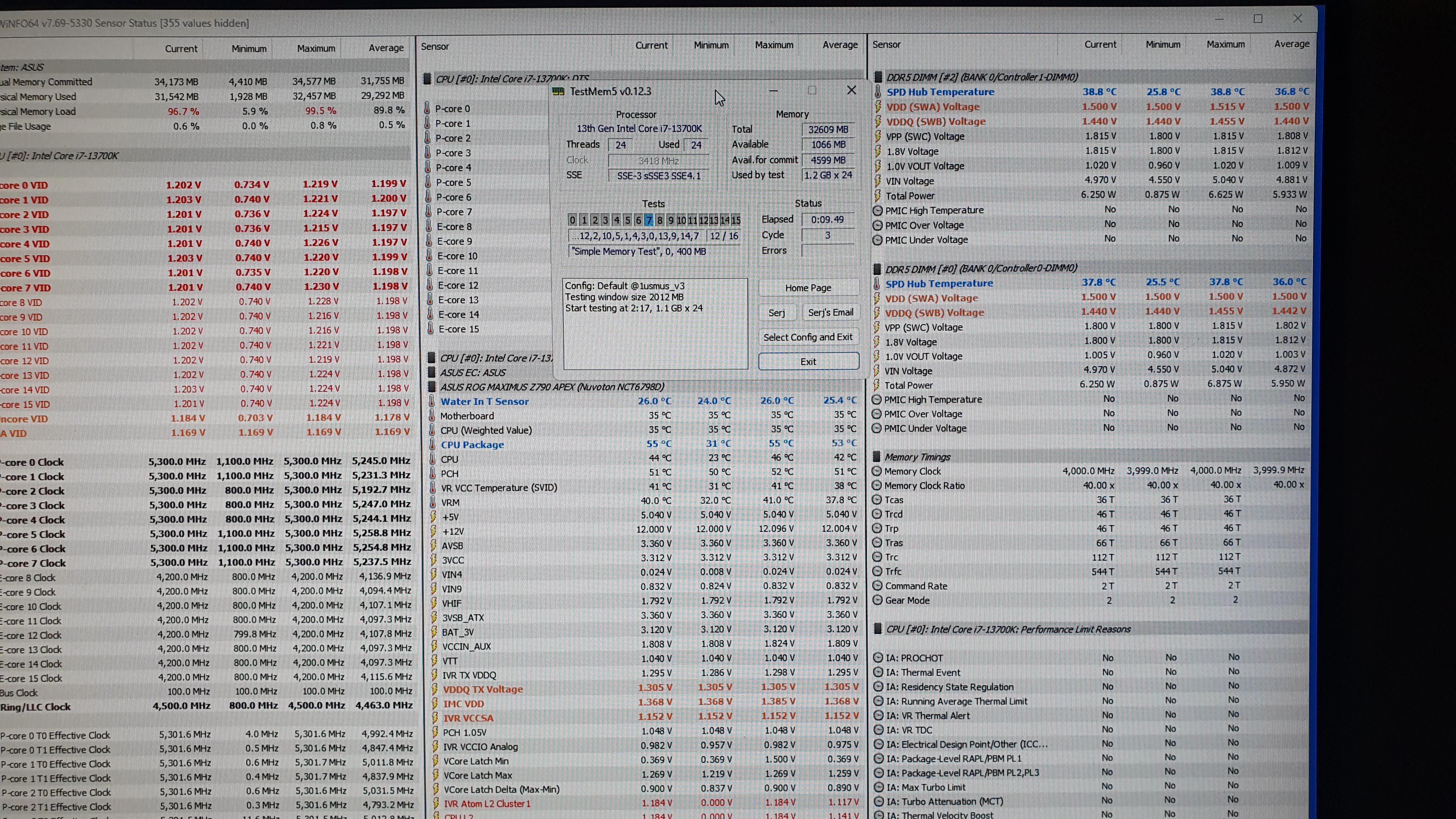

Thank you. It wasn't good at next reboot. CTL 0 was auto but I will try something like 180/98 which is between 8400 and 8600.
SA is the key but I can't use more than 1.24V.
I remember I played with ODT'S on my KS which also had 1.33V SA limit and I was able to use 1.35V somehow without freezing.
I don't remember what I did, that's the problem.
Es ist da!
Anhänge
Ich hatte mir eins dieser Patriot Viper Extreme 32gb 8200er Kits gekauft. Ist jetzt mein 4. Kit mit A-Die... und entweder ist es einfach nur weniger gutmütig, sprich da müssen Spannungen exakt passen, oder es geht einfach nicht besonders gut. Also mein 6000er Kit beispielsweise läuft nicht wesentlich schlechter. Das 7200er TeamGroup läuft besser oder ist einfach gutmütiger,
Oder die Extreme laufen einfach nicht besonders auf dem Strix... ich hab keine Ahnung.
Habe jedenfalls wieder die TeamGroup aus ebay rausgenommen, die behalte ich doch besser mal.
edit:

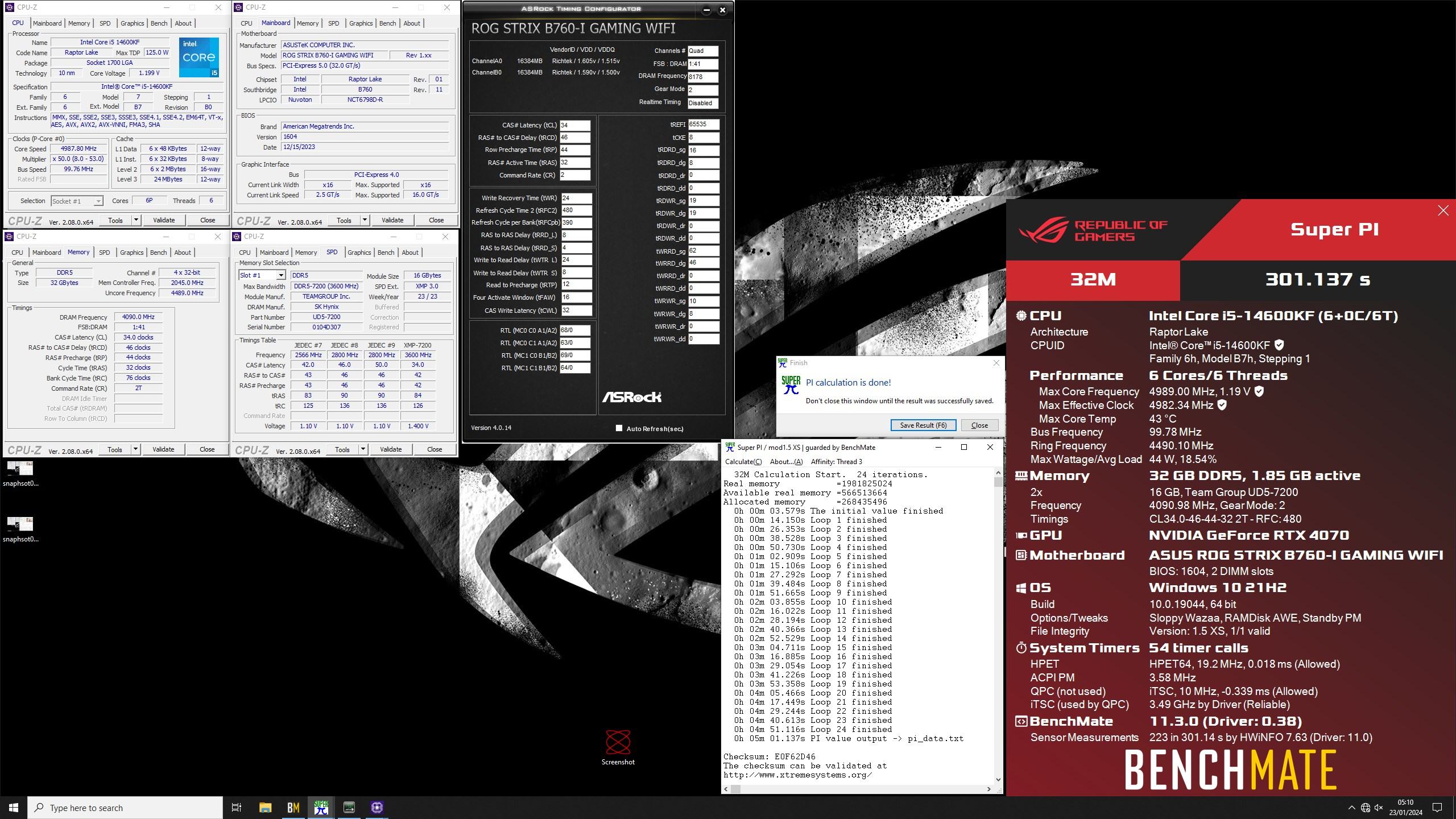

Siehe Screenshot.. das habe ich bisher mit dem TeamGroup hinbekommen. Man darf nicht vergessen, es ist nur ein Strix. Werde aber weiter testen. 8400 bekomme ich zwar durch SuperPI 32m, aber nicht mehr so straff, dass es auch schneller wird.
Oder die Extreme laufen einfach nicht besonders auf dem Strix... ich hab keine Ahnung.
Habe jedenfalls wieder die TeamGroup aus ebay rausgenommen, die behalte ich doch besser mal.
edit:
Siehe Screenshot.. das habe ich bisher mit dem TeamGroup hinbekommen. Man darf nicht vergessen, es ist nur ein Strix. Werde aber weiter testen. 8400 bekomme ich zwar durch SuperPI 32m, aber nicht mehr so straff, dass es auch schneller wird.
Anhänge
Zuletzt bearbeitet:

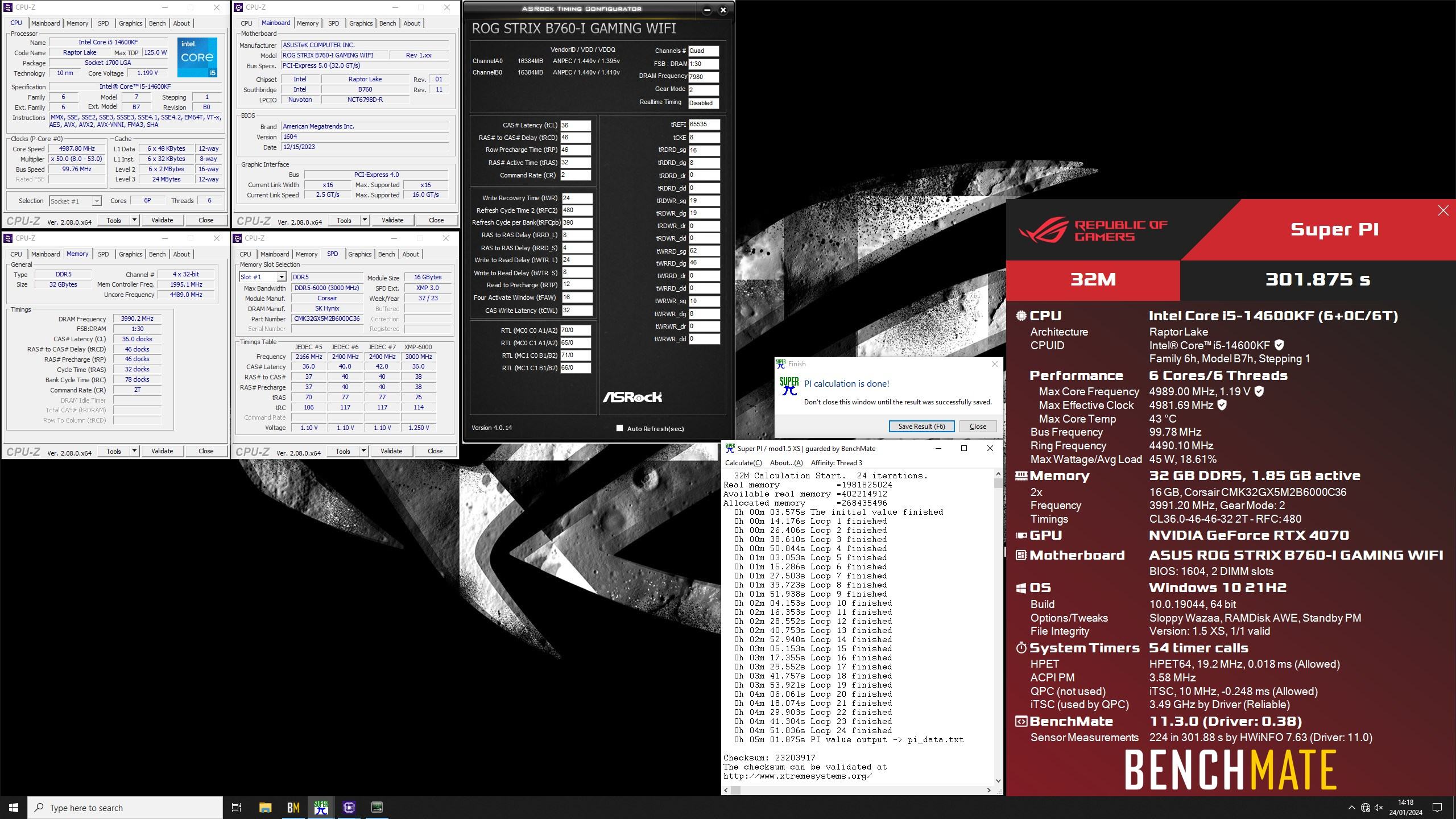

Habe jetzt mal wieder die 6000er Corsair mit A-Die eingebaut. Schade, dass nur max 1.435v drin sind. Die werden vermutlich mal zusammen mit dem Strix in meinem Wohnzimmer HTPC landen, wenn die neue Intel Gen kommt.
Die Patriot Extreme liefen 8200 erst mit 1.30v SA... all meine anderen Kits machen das mit maximal 1.25v SA... auch seltsam.
Anhänge
Wollte mir auch mal die Patriot Xtreme 5 32GB KIT DDR5 8200MT/s CL38 bestellen .....hab mir aber die Team Group 8000er gekauft.
Und die laufen echt gut .
Man hört aber auch immer fast nur gutes über Team Group RAMs
Hatte mal Patriot 7800er RGB zum testen ....die liefen auch nicht so gut.
Wenn du alleine mal die Headspreder der Patriots anschaust
.....die kleben zum Teil nicht mal auf den Chips. Und wenn nur zum Teil.
Zum umbauen super,aber
Und die laufen echt gut .
Man hört aber auch immer fast nur gutes über Team Group RAMs
Hatte mal Patriot 7800er RGB zum testen ....die liefen auch nicht so gut.
Wenn du alleine mal die Headspreder der Patriots anschaust
.....die kleben zum Teil nicht mal auf den Chips. Und wenn nur zum Teil.Zum umbauen super,aber
RAS<RCD<CAS
RRDS 4, FAW 16
RRDL 8, WTRL 20?
WRWR_SG 10
Viel Glück
Könnte man brauchen
Das heißt es braucht eigene RTTs.
ASUS tuned gerne auf G.Skill PCBs.
Nicht nur, aber dennoch eine Vorliebe ~ als naheliegender supplier.
Would be good to see V/F Curve ~ given you run "just" 1.42 VDD2_CPU.
Maybe + ~30mV for 8400
14th gen is ok with 100°
no need for other limiters, except no fixed voltage and ICCMAX cap.
If you have throttle instability, something else is unstable.
It is designed to have multiple cores peak 95° till 105
2015 was thermal foldover @ ~72°
Skylake times. Old times.
Current CPUs can run at 100° for weeks and months.
Thermals are not the issue for substrate.
If you trigger PL4 on y-cruncher or the transitions with it (ring or cores)
You have another problem to resolve first, before continuing with memOC.
RRDS 4, FAW 16
RRDL 8, WTRL 20?
WRWR_SG 10
Viel Glück
Könnte man brauchen
ViperTW ist auf einem anderen/custom PCB.
Das heißt es braucht eigene RTTs.
ASUS tuned gerne auf G.Skill PCBs.
Nicht nur, aber dennoch eine Vorliebe ~ als naheliegender supplier.
Beitrag automatisch zusammengeführt:
You tell me
Would be good to see V/F Curve ~ given you run "just" 1.42 VDD2_CPU.
Maybe + ~30mV for 8400
Just fix ICCMAX limit
14th gen is ok with 100°
no need for other limiters, except no fixed voltage and ICCMAX cap.
If you have throttle instability, something else is unstable.
It is designed to have multiple cores peak 95° till 105
2015 was thermal foldover @ ~72°
Skylake times. Old times.
Current CPUs can run at 100° for weeks and months.
Thermals are not the issue for substrate.
If you trigger PL4 on y-cruncher or the transitions with it (ring or cores)
You have another problem to resolve first, before continuing with memOC.
Zuletzt bearbeitet:
Ich hatte von Patriot mal die Venom RGB 7200. Die waren gar nicht so schlecht. Die hab ich aber leider schon verkauft.Wollte mir auch mal die Patriot Xtreme 5 32GB KIT DDR5 8200MT/s CL38 bestellen .....hab mir aber die Team Group 8000er gekauft.
Und die laufen echt gut .
Man hört aber auch immer fast nur gutes über Team Group RAMs
Hatte mal Patriot 7800er RGB zum testen ....die liefen auch nicht so gut.
Wenn du alleine mal die Headspreder der Patriots anschaust
Zum umbauen super,aber
Zuletzt bearbeitet:
1.) Nein
IMC nimmt sich die Spannung welche es braucht von VDDCR_IA
2.) SA ist die Substrate Spannung. On-chip Spannung. Ähnlich zu der SOC Spannung auf AMD.
3.) IVR (in CPU) TX = Transmitter, genannt VDDQ_CPU
Die Spannung welche die SpannungsRail
Von der CPU <- über das Mainboard -> zu den DIMM SLOTs formt.
Sie ist dafür da die Vref zu formen für DQS.
4.) VDD2_CPU, die VDD Daten (Rail) Sektion
Welche von dem Memory-Controller
Den Daten-Link von der CPU ausgehend <- über das Board -> zu den DIMM Slots
Formt
Sie ist dafür da die 4 DQs pro channel zu formen.
5.) VDDQ_MEM ist die Voltage Rail (auf dem RAM neben den 24pin erstellt) für die DIMMs
Es ist die "upkeep voltage" welche von einer seite des MEM-Subchannels, über den gesammten DIMM-IC's übergeht.
Da das Board bzw Kupfer kein Superconductor über -260° ist
Kann VDDQ_CPU & VDDQ_MEM niemals der gleiche Wert sein.
Ebenso beudeuted Spannung als solches Standalone garnichts.
Amperage matching ist eher was zählt
Sprich diese Delta wird pro Mainboard qualität und Boardpartner tuning mal höher, mal tiefer sein.
Minimum 75mV tiefer, ist ein guter Richtwert für TX VDDQ_CPU.
6.)
VDD_MEM darf bis zu 300mV über VDDQ_MEM sein.
Minimum 60mV laufen immer.
100mV ebenso, aber hier zeigen sich dann User-error im Berreich "powering"
Das heißt ODT/RTT/Powerdown bzw Clock-Halting.
Liegt wohl daran das Kevin die alle per Hand selektiert 😅.
Beitrag automatisch zusammengeführt:
Gskill musst du häufig kits kombinieren. Die tg passen untereinander meist wesentlich besser. Also die einzelnen dimms im kit haben eher die gleiche Güte. Bei gskill ist eins eher schlechter und das andere halt besser.
@tibcsi0407 progress on 8600 ?
I want to continue to 8800, but its too early for magic tricks 🤭
Aber kaum bis keine auf MEM
Ohne delta auf mem = ~75mV - 105mV
Deine Delta ist zuu hoch.
Kann ok sein, aber wenn du kaum bis keine auf MEM rennen kannst
ist es ein Zeichen, dass etwas mit powering nicht stimmt.
I want to continue to 8800, but its too early for magic tricks 🤭
Beitrag automatisch zusammengeführt:
Du rennst immer ~ 205mV VDDQ delta
Aber kaum bis keine auf MEM
Ohne delta auf mem = ~75mV - 105mV
Deine Delta ist zuu hoch.
Kann ok sein, aber wenn du kaum bis keine auf MEM rennen kannst
ist es ein Zeichen, dass etwas mit powering nicht stimmt.
Zuletzt bearbeitet:
Hi,
ich habe das 48GB Kit von Patriot Viper XTREME 5 RGB 7600 für 190€ bekommen
XMP geht da überhabt nicht, man kann XMP laden muss aber tRFC2 das auf 480 steht erstmal auf Auto stellen auch tRFCpb Auto, sowie tRRD_L von 8 auf 16 dann machen die weniger probleme
Mein 13600K macht zwar keine 8000 aber 7600 gehen
8000-8200 sah ich schon mal im Windows lol
Das mit dem Headspreder kann ich bestätigen, die könnte man auch ganz weglassen, ich habe die jetzt fest zusammen gedrückt und schon geht es.
ich habe das 48GB Kit von Patriot Viper XTREME 5 RGB 7600 für 190€ bekommen
XMP geht da überhabt nicht, man kann XMP laden muss aber tRFC2 das auf 480 steht erstmal auf Auto stellen auch tRFCpb Auto, sowie tRRD_L von 8 auf 16 dann machen die weniger probleme
Mein 13600K macht zwar keine 8000 aber 7600 gehen
8000-8200 sah ich schon mal im Windows lol
Das mit dem Headspreder kann ich bestätigen, die könnte man auch ganz weglassen, ich habe die jetzt fest zusammen gedrückt und schon geht es.
Anhänge
tWR 48 bei dual sided.
WTRL = RRDL *2
14 sollte gehen, 16 is ok für RRDL
RTP 15 eventuell
sollte es nicht stabil sein.
zebra_hun
Profi

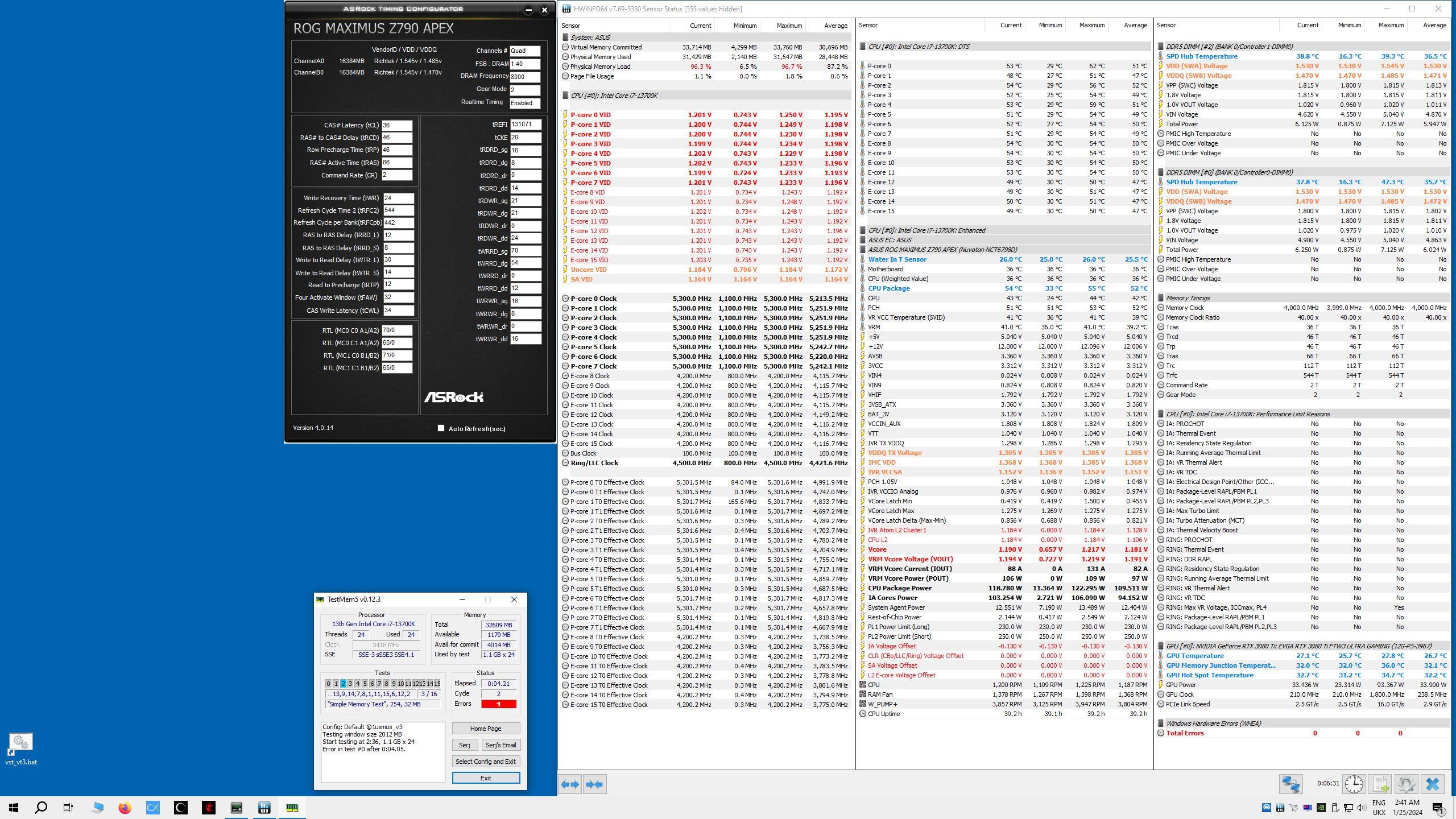

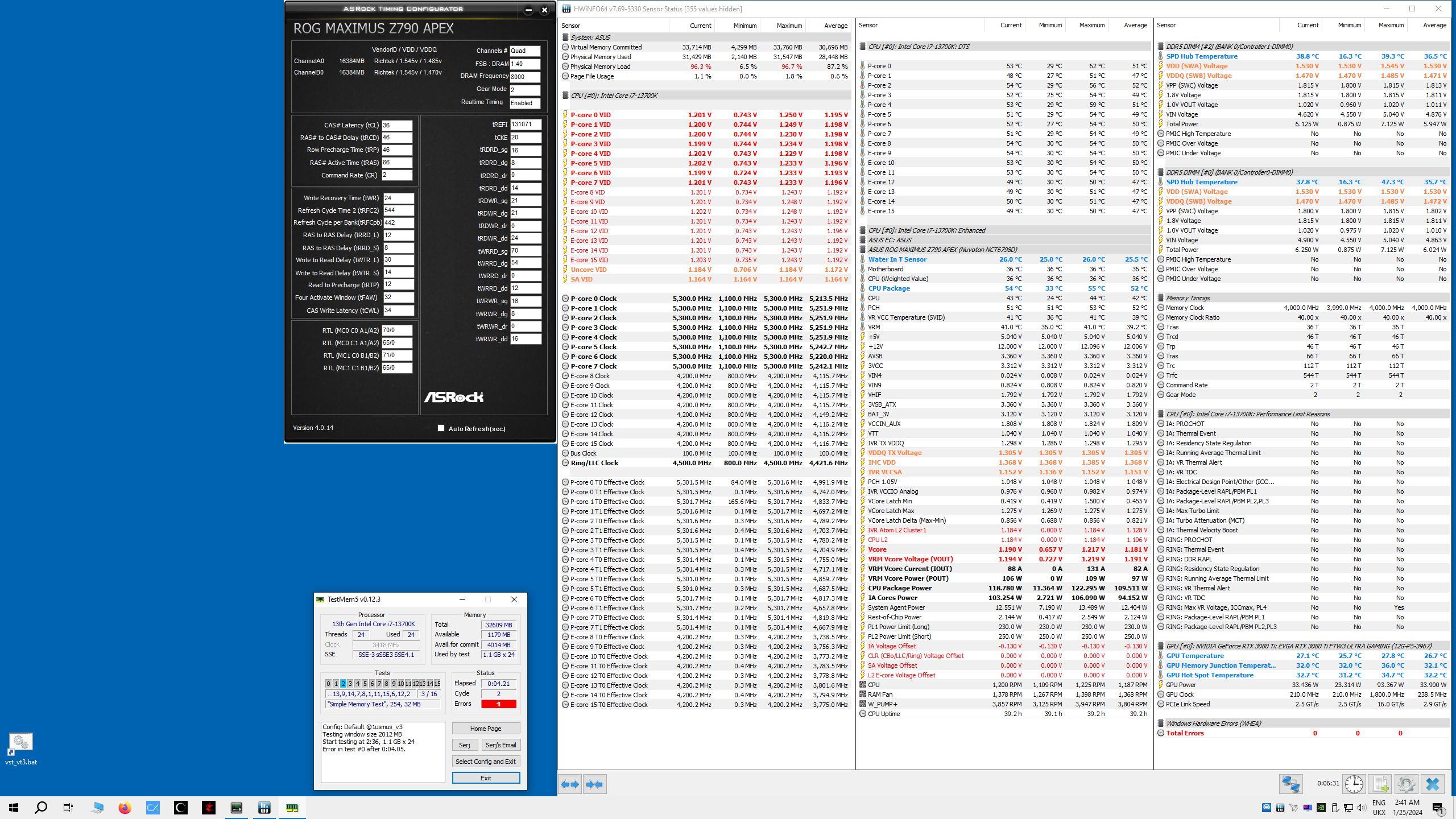

Ich moechte mehr geben, aber dann sofort Error. Ueber 1.25-1.26V Tx TM5 ist sofort Rote.
VDDQ muss minimum 1.46V sein, unter Rote auch. VDD spielt keine Rolle, egal, ob ich mehr oder gleiche gebe.
Zum Test habe ich jetzt schnell ein "Beispiel" Spannung verteilt. Negativ Beispiel...
Das geht bei anderen, bei mir nicht.4 minute und Error.
Wenn VDD und VDDQ gleiche sind, ich glaube auch Fehlerfrei. Aber leider 200mV mehr von Tx.
Tx und VDDQ ich kann nur zusammenschieben, und schaut so aus, immer ca. 200mV Differenz ist.
Anhänge
Hmmm
0 ist ein dropout, ja.
RTT, ODT, PLL auto ?
Ist das jetzt ein Test oder ?
VDDQ Training aus ?
zebra_hun
Profi
Genau. Allas auto, ich nutze nie PLL und so was.
Nur die tx, mc, sa, vdd/q. Das ist alles. Ganze Tweakers Paradise auto.
Odt, Rtt auto, und jetzt habe ich kein extra kaltes Wasser. Stick sind fast 40°C unter TM5.
Ja, es war einen kurzen Test.
Mehreren Tagen habe ich schon mit der Spannungen gespielt, und am Schluss, immer das ist die beste Version.
14900k war auch gleiche.
Es ist das letzte beta BIOS, 1801. Ich denke die offical 1801 ist gleiche, ich nutze das beta weiter.
Vorher habe ich 1601 oder was, wenn ich mich gut erinne, es war auch beta.
Zweite BIOS ist 066, das is ein Hwbot BIOS ich glaube. Aber das ist Reserve, ich nutze das nicht.
Vddq Training aus, natürlich
MRC auch ?
Kannst du mal ein bios dump hier lassen ?
Es kann sein dass es ne hohe VDDQ_CPU delta dank niedrigem SA möchte
Unsicher.
EDIT:
Wenn du VDDQ_CPU dort lässt wo es woher war
Und nur 100mV zwischen VDD_MEM und VDDQ_MEM erstellst
In dem Fall nur VDD_MEM erhöhst ?
Welche errors bekommst du
zebra_hun
Profi
Ja, ich mache ein txt von BIOS.
Aber komisch.
Ich habe die 1.305V Tx gelassen, und VDDQ sehr tief gesetzt. 1.44V.
VDD 1.50V.
So ist die "Traum" Delta.
Since 10 min lauft ohne Fehler...
Beitrag automatisch zusammengeführt:
Warten wir bitte noch ganz kurz.
Sorry, es geht jetzt alles normal. Schon 7 Rund ohne Fehler.
Mit 6°C Wasser war es total anders.
Anhänge
Zuletzt bearbeitet:
In der Theorie ja, in der Praxis musst du es mir sagen.
[Sammelthread] - Intel DDR5 RAM OC Thread
Ah I see you want those screenshots, I do some runs for you. Nono not for me , haha Its imaginable. But if you want to give voltage preset and say "its stable" Haha, people like to see how temps are mid load. Like with idle voltages , i dont know what to learn from it ~ you know :-) This...
www.hardwareluxx.de
Für 48GB würdes es 4-5h dauern
Screenshotte die Fehler bzw lade das Log hoch
Sammel mehr als einen Fehler.
Beitrag automatisch zusammengeführt:
So geht es auch haha
Manchmal braucht es ein cold boot, bis VDDQ_CPU übernommen wird, da es vieles neutrainieren muss.
Beitrag automatisch zusammengeführt:
60mV ist einfach
100mV möchte man testen, ob wirklich alles passt.
Und danach hochskallieren.
Zuletzt bearbeitet:
zebra_hun
Profi
In meinem 8000c36 konnte ich nie in leben so tief runtergehen. 1.44V VDDQ.
Absicht baue nicht zurück minen Wasserkühler.
Ich möchte es sehen, wie geht es in normalen Fall.
Heute u. Morgen habe ich frei, aber dann am Freitag, Sa, u Sontag wieder in der Arbeit.
Nächte Woche baue ich 14900k zurück, es war nur ein Test.
13700k bleibt in meinem DDR4 System, es gehört meinem Sohn. Er bekommt es, und RKL geht in die Rente. DDR4 mach mir Spaß auch.
Wenn es kein Problem ist, BIOS zeige ich morgen, ahh, heute, ich lass noch TM5 laufen.
Schade. Gerade eben 0 und 5 error in 11 Rund.
Aber viel, nicht ein Stück. 0 5 4 0 0 14 0 0 15
EDIT:
Oder 1.54/1.44V. Es wäre einfacher.
1.40V VDDQ unmöglich. Nur that guy oben, mit seinem 8200c36. Ich weiss nicht, wie das gemacht hat.
Ok, Hausaufgabe gekriegt, versuche ich heute noch hoffentlich.
Danke.
Absicht baue nicht zurück minen Wasserkühler.
Ich möchte es sehen, wie geht es in normalen Fall.
Heute u. Morgen habe ich frei, aber dann am Freitag, Sa, u Sontag wieder in der Arbeit.
Nächte Woche baue ich 14900k zurück, es war nur ein Test.
13700k bleibt in meinem DDR4 System, es gehört meinem Sohn. Er bekommt es, und RKL geht in die Rente. DDR4 mach mir Spaß auch.
Wenn es kein Problem ist, BIOS zeige ich morgen, ahh, heute, ich lass noch TM5 laufen.
Schade. Gerade eben 0 und 5 error in 11 Rund.
Aber viel, nicht ein Stück. 0 5 4 0 0 14 0 0 15
EDIT:
[2024/01/25 03:02:09]
Ai Overclock Tuner [Manual]
BCLK Frequency [100.0000]
PCIE Frequency [100.0000]
Intel(R) Adaptive Boost Technology [Auto]
ASUS MultiCore Enhancement [Enabled – Remove All limits (90°C)]
SVID Behavior [Trained]
BCLK Frequency : DRAM Frequency Ratio [100:100]
Memory Controller : DRAM Frequency Ratio [1:2]
DRAM Frequency [DDR5-8000MHz]
Performance Core Ratio [By Core Usage]
1-Core Ratio Limit [53]
2-Core Ratio Limit [53]
3-Core Ratio Limit [53]
4-Core Ratio Limit [53]
5-Core Ratio Limit [53]
6-Core Ratio Limit [53]
7-Core Ratio Limit [53]
8-Core Ratio Limit [53]
Performance Core0 Specific Ratio Limit [Auto]
Performance Core0 specific Voltage [Auto]
Performance Core1 Specific Ratio Limit [Auto]
Performance Core1 specific Voltage [Auto]
Performance Core2 Specific Ratio Limit [Auto]
Performance Core2 specific Voltage [Auto]
Performance Core3 Specific Ratio Limit [Auto]
Performance Core3 specific Voltage [Auto]
*Performance Core4 Specific Ratio Limit [Auto]
Performance Core4 specific Voltage [Auto]
*Performance Core5 Specific Ratio Limit [Auto]
Performance Core5 specific Voltage [Auto]
Performance Core6 Specific Ratio Limit [Auto]
Performance Core6 specific Voltage [Auto]
Performance Core7 Specific Ratio Limit [Auto]
Performance Core7 specific Voltage [Auto]
Efficient Core Ratio [Auto]
Efficient Core Group0 Specific Ratio Limit [42]
Efficient Core Group0 specific Voltage [Auto]
Efficient Core Group1 Specific Ratio Limit [Auto]
Efficient Core Group1 specific Voltage [Auto]
AVX2 [Auto]
AVX2 Ratio Offset to per-core Ratio Limit [Auto]
AVX2 Voltage Guardband Scale Factor [Auto]
Maximus Tweak [Mode 2]
DRAM CAS# Latency [36]
DRAM RAS# to CAS# Delay Read [46]
DRAM RAS# to CAS# Delay Write [46]
DRAM RAS# PRE Time [46]
DRAM RAS# ACT Time [66]
DRAM Command Rate [2N]
DRAM RAS# to RAS# Delay L [12]
DRAM RAS# to RAS# Delay S [8]
DRAM REF Cycle Time 2 [544]
DRAM REF Cycle Time Same Bank [Auto]
DRAM Refresh Interval [131071]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [12]
DRAM FOUR ACT WIN Time [32]
DRAM WRITE to READ Delay L [24]
DRAM WRITE to READ Delay S [8]
DRAM CKE Minimum Pulse Width [20]
DRAM Write Latency [34]
Ctl0 dqvrefup [170]
Ctl0 dqvrefdn [88]
Ctl0 dqodtvrefup [Auto]
Ctl0 dqodtvrefdn [Auto]
Ctl1 cmdvrefup [Auto]
Ctl1 ctlvrefup [Auto]
Ctl1 clkvrefup [Auto]
Ctl1 ckecsvrefup [Auto]
Ctl2 cmdvrefdn [Auto]
Ctl2 ctlvrefdn [Auto]
Ctl2 clkvrefdn [Auto]
Read Equalization RxEq Start Sign [-]
Read Equalization RxEq Start [Auto]
Read Equalization RxEq Stop Sign [-]
Read Equalization RxEq Stop [Auto]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
DQ RTT WR [Auto]
DQ RTT NOM RD [Auto]
DQ RTT NOM WR [Auto]
DQ RTT PARK [Auto]
DQ RTT PARK DQS [Auto]
GroupA CA ODT [Auto]
GroupA CS ODT [Auto]
GroupA CK ODT [Auto]
GroupB CA ODT [Auto]
GroupB CS ODT [Auto]
GroupB CK ODT [Auto]
Pull-up Output Driver Impedance [Auto]
Pull-Down Output Driver Impedance [Auto]
DQ RTT WR [Auto]
DQ RTT NOM RD [Auto]
DQ RTT NOM WR [Auto]
DQ RTT PARK [Auto]
DQ RTT PARK DQS [Auto]
GroupA CA ODT [Auto]
GroupA CS ODT [Auto]
GroupA CK ODT [Auto]
GroupB CA ODT [Auto]
GroupB CS ODT [Auto]
GroupB CK ODT [Auto]
Pull-up Output Driver Impedance [Auto]
Pull-Down Output Driver Impedance [Auto]
Round Trip Latency Init Value MC0 CHA [Auto]
Round Trip Latency Max Value MC0 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHA [-]
Round Trip Latency Offset Value MC0 CHA [Auto]
Round Trip Latency Init Value MC0 CHB [Auto]
Round Trip Latency Max Value MC0 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHB [-]
Round Trip Latency Offset Value MC0 CHB [Auto]
Round Trip Latency Init Value MC1 CHA [Auto]
Round Trip Latency Max Value MC1 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHA [-]
Round Trip Latency Offset Value MC1 CHA [Auto]
Round Trip Latency Init Value MC1 CHB [Auto]
Round Trip Latency Max Value MC1 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHB [-]
Round Trip Latency Offset Value MC1 CHB [Auto]
Round Trip Latency MC0 CHA R0 [Auto]
Round Trip Latency MC0 CHA R1 [Auto]
Round Trip Latency MC0 CHA R2 [0]
Round Trip Latency MC0 CHA R3 [0]
Round Trip Latency MC0 CHA R4 [0]
Round Trip Latency MC0 CHA R5 [0]
Round Trip Latency MC0 CHA R6 [0]
Round Trip Latency MC0 CHA R7 [0]
Round Trip Latency MC0 CHB R0 [Auto]
Round Trip Latency MC0 CHB R1 [Auto]
Round Trip Latency MC0 CHB R2 [0]
Round Trip Latency MC0 CHB R3 [0]
Round Trip Latency MC0 CHB R4 [0]
Round Trip Latency MC0 CHB R5 [0]
Round Trip Latency MC0 CHB R6 [0]
Round Trip Latency MC0 CHB R7 [0]
Round Trip Latency MC1 CHA R0 [Auto]
Round Trip Latency MC1 CHA R1 [Auto]
Round Trip Latency MC1 CHA R2 [0]
Round Trip Latency MC1 CHA R3 [0]
Round Trip Latency MC1 CHA R4 [0]
Round Trip Latency MC1 CHA R5 [0]
Round Trip Latency MC1 CHA R6 [0]
Round Trip Latency MC1 CHA R7 [0]
Round Trip Latency MC1 CHB R0 [Auto]
Round Trip Latency MC1 CHB R1 [Auto]
Round Trip Latency MC1 CHB R2 [0]
Round Trip Latency MC1 CHB R3 [0]
Round Trip Latency MC1 CHB R4 [0]
Round Trip Latency MC1 CHB R5 [0]
Round Trip Latency MC1 CHB R6 [0]
Round Trip Latency MC1 CHB R7 [0]
Early Command Training [Auto]
SenseAmp Offset Training [Auto]
Early ReadMPR Timing Centering 2D [Auto]
Read MPR Training [Auto]
Receive Enable Training [Auto]
Jedec Write Leveling [Auto]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Auto]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Read Timing Centering with JR [Auto]
Dimm ODT Training* [Auto]
Max RTT_WR [ODT Off]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Auto]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Comp Optimization Training [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Early Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Auto]
Turn Around Timing Training [Auto]
CMD CTL CLK Slew Rate [Auto]
CMD/CTL DS & E 2D [Auto]
Read Voltage Centering 1D [Auto]
TxDqTCO Comp Training* [Auto]
ClkTCO Comp Training* [Auto]
TxDqsTCO Comp Training* [Auto]
VccDLL Bypass Training [Auto]
CMD/CTL Drive Strength Up/Dn 2D [Auto]
DIMM CA ODT Training [Auto]
PanicVttDnLp Training* [Auto]
Read Vref Decap Training* [Auto]
Vddq Training [Disabled]
Duty Cycle Correction Training [Auto]
Periodic DCC [Auto]
Rank Margin Tool Per Bit [Auto]
DIMM DFE Training [Auto]
EARLY DIMM DFE Training [Auto]
Tx Dqs Dcc Training [Auto]
DRAM DCA Training [Auto]
Write Driver Strength Training [Auto]
Rank Margin Tool [Auto]
Memory Test [Auto]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Auto]
Write Drive Strength Up/Dn independently [Auto]
LPDDR DqDqs Re-Training [Auto]
Margin Check Limit [Disabled]
tRDRD_sg_Training [Auto]
tRDRD_sg_Runtime [16]
tRDRD_dg_Training [Auto]
tRDRD_dg_Runtime [8]
tRDWR_sg [21]
tRDWR_dg [21]
tWRWR_sg [16]
tWRWR_dg [8]
tWRRD_sg [Auto]
tWRRD_dg [Auto]
tRDRD_dr [0]
tRDRD_dd [Auto]
tRDWR_dr [0]
tRDWR_dd [Auto]
tWRWR_dr [0]
tWRWR_dd [Auto]
tWRRD_dr [0]
tWRRD_dd [Auto]
tRPRE [Auto]
tWPRE [Auto]
tWPOST [Auto]
tWRPRE [65]
tPRPDEN [Auto]
tRDPDEN [Auto]
tWRPDEN [66]
tCPDED [20]
tREFIX9 [Auto]
Ref Interval [Auto]
tXPDLL [Auto]
tXP [30]
tPPD [2]
tCCD_L_tDLLK [Auto]
tZQCAL [Auto]
tZQCS [Auto]
OREF_RI [Auto]
Refresh Watermarks [High]
Refresh Hp Wm [Auto]
Refresh Panic Wm [Auto]
Refresh Abr Release [Auto]
tXSDLL [2559]
tZQOPER [Auto]
tMOD [Auto]
CounttREFIWhileRefEn [Auto]
HPRefOnMRS [Auto]
SRX Ref Debits [Auto]
RAISE BLK WAIT [Auto]
Ref Stagger En [Auto]
Ref Stagger Mode [Auto]
Disable Stolen Refresh [Auto]
En Ref Type Display [Auto]
Trefipulse Stagger Disable [Auto]
tRPab ext [Auto]
derating ext [Auto]
Allow 2cyc B2B LPDDR [Auto]
tCSH [Auto]
tCSL [Auto]
powerdown Enable [Auto]
idle length [Auto]
raise cke after exit latency [Auto]
powerdown latency [Auto]
powerdown length [Auto]
selfrefresh latency [Auto]
selfrefresh length [Auto]
ckevalid length [Auto]
ckevalid enable [Auto]
idle enable [Auto]
selfrefresh enable [Auto]
Address mirror [Auto]
no gear4 param divide [Auto]
x8 device [Auto]
no gear2 param divide [Auto]
ddr 1dpc split ranks on subch [Auto]
write0 enable [Auto]
MultiCycCmd [Auto]
WCKDiffLowInIdle [Auto]
PBR Disable [Auto]
PBR OOO Dis [Auto]
PBR Disable on hot [Auto]
PBR Exit on Idle Cnt [Auto]
tXSR [583]
Dec tCWL [Auto]
Add tCWL [Auto]
Add 1Qclk delay [Auto]
MRC Fast Boot [Disabled]
MCH Full Check [Auto]
Mem Over Clock Fail Count [Auto]
Training Profile [Auto]
RxDfe [Auto]
Mrc Training Loop Count [Auto]
DRAM CLK Period [Auto]
Dll_bwsel [Auto]
Controller 0, Channel 0 Control [Enabled]
Controller 0, Channel 1 Control [Enabled]
Controller 1, Channel 0 Control [Enabled]
Controller 1, Channel 1 Control [Enabled]
MC_Vref0 [Auto]
MC_Vref1 [Auto]
MC_Vref2 [Auto]
Fine Granularity Refresh mode [Auto]
SDRAM Density Per Die [Auto]
SDRAM Banks Per Bank Group [Auto]
SDRAM Bank Groups [Auto]
Dynamic Memory Boost [Disabled]
Realtime Memory Frequency [Disabled]
SA GV [Disabled]
Voltage Monitor [Die Sense]
VRM Initialization Check [Enabled]
CPU Input Voltage Load-line Calibration [Auto]
CPU Load-line Calibration [Level 4:Recommended for OC]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability [Auto]
CPU Current Reporting [Auto]
Core Voltage Suspension [Auto]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Auto]
CPU Power Duty Control [Auto]
CPU Power Phase Control [Auto]
CPU Power Thermal Control [125]
CPU Core/Cache Boot Voltage [Auto]
CPU Input Boot Voltage [Auto]
PLL Termination Boot Voltage [Auto]
CPU Standby Boot Voltage [Auto]
Memory Controller Boot Voltage [Auto]
CPU Core Auto Voltage Cap [Auto]
CPU Input Auto Voltage Cap [Auto]
Memory Controller Auto Voltage Cap [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
IVR Transmitter VDDQ ICCMAX [Auto]
Unlimited ICCMAX [Auto]
CPU Core/Cache Current Limit Max. [400.00]
Long Duration Package Power Limit [230]
Package Power Time Window [Auto]
Short Duration Package Power Limit [250]
Dual Tau Boost [Disabled]
IA AC Load Line [0.30]
IA DC Load Line [Auto]
IA CEP Enable [Disabled]
SA CEP Enable [Disabled]
IA SoC Iccmax Reactive Protector [Auto]
Inverse Temperature Dependency Throttle [Auto]
IA VR Voltage Limit [1500]
CPU SVID Support [Auto]
Cache Dynamic OC Switcher [Auto]
TVB Voltage Optimizations [Auto]
Enhanced TVB [Auto]
Overclocking TVB [Auto]
Overclocking TVB Global Temperature Offset Sign [+]
Overclocking TVB Global Temperature Offset Value [Auto]
Offset Mode Sign 1 [+]
V/F Point 1 Offset [Auto]
Offset Mode Sign 2 [+]
V/F Point 2 Offset [Auto]
Offset Mode Sign 3 [+]
V/F Point 3 Offset [Auto]
Offset Mode Sign 4 [-]
V/F Point 4 Offset [0.02000]
Offset Mode Sign 5 [-]
V/F Point 5 Offset [0.04000]
Offset Mode Sign 6 [-]
V/F Point 6 Offset [0.06000]
Offset Mode Sign 7 [-]
V/F Point 7 Offset [0.08000]
Offset Mode Sign 8 [-]
V/F Point 8 Offset [0.10000]
Offset Mode Sign 9 [-]
V/F Point 9 Offset [0.12200]
Offset Mode Sign 10 [-]
V/F Point 10 Offset [0.12500]
Offset Mode Sign 11 [-]
V/F Point 11 Offset [0.13000]
Initial BCLK Frequency [Auto]
Runtime BCLK OC [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
Initial PCIE Frequency [Auto]
PCIE/DMI Amplitude [Auto]
PCIE/DMI Slew Rate [Auto]
PCIE/DMI Spread Spectrum [Auto]
Cold Boot PCIE Frequency [Auto]
Realtime Memory Timing [Enabled]
SPD Write Disable [TRUE]
PVD Ratio Threshold [Auto]
SA PLL Frequency Override [Auto]
BCLK TSC HW Fixup [Enabled]
Core Ratio Extension Mode [Disabled]
FLL OC mode [Auto]
UnderVolt Protection [Disabled]
Switch Microcode [Current Microcode]
Xtreme Tweaking [Disabled]
Core PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
Efficient-core PLL Voltage [Auto]
CPU 1.8V Small Rail [Auto]
PLL Termination Voltage [Auto]
CPU Standby Voltage [Auto]
PCH 1.05V Voltage [Auto]
PCH 0.82V Voltage [Auto]
CPU Input Voltage Reset Voltage [Auto]
Eventual CPU Input Voltage [Auto]
Eventual Memory Controller Voltage [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
Ring Down Bin [Enabled]
Min. CPU Cache Ratio [8]
Max. CPU Cache Ratio [45]
BCLK Aware Adaptive Voltage [Auto]
Actual VRM Core Voltage [Auto]
Global Core SVID Voltage [Auto]
Cache SVID Voltage [Auto]
CPU L2 Voltage [Auto]
CPU System Agent Voltage [Manual Mode]
- CPU System Agent Voltage Override [1.16500]
CPU Input Voltage [Auto]
High DRAM Voltage Mode [Enabled]
DRAM VDD Voltage [1.50000]
DRAM VDDQ Voltage [1.44000]
IVR Transmitter VDDQ Voltage [1.30500]
Memory Controller Voltage [1.38125]
MC Voltage Calculation Voltage Base [Auto]
VDD Calculation Voltage Base [Auto]
PMIC Voltages [Auto]
PCI Express Native Power Management [Enabled]
Native ASPM [Disabled]
DMI Link ASPM Control [Disabled]
ASPM [Auto]
L1 Substates [Disabled]
DMI ASPM [Disabled]
DMI Gen3 ASPM [Disabled]
PEG - ASPM [Disabled]
PCI Express Clock Gating [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Enabled]
Per P-Core Control [Disabled]
Per E-Core Control [Disabled]
Active Performance Cores [All]
Active Efficient Cores [All]
Hyper-Threading [Enabled]
Hyper-Threading of Core 0 [Enabled]
Hyper-Threading of Core 1 [Enabled]
Hyper-Threading of Core 2 [Enabled]
Hyper-Threading of Core 3 [Enabled]
Hyper-Threading of Core 4 [Enabled]
Hyper-Threading of Core 5 [Enabled]
Hyper-Threading of Core 6 [Enabled]
Hyper-Threading of Core 7 [Enabled]
Total Memory Encryption [Disabled]
Legacy Game Compatibility Mode [Disabled]
Boot performance mode [Auto]
Intel(R) SpeedStep(tm) [Enabled]
Intel(R) Speed Shift Technology [Enabled]
Intel(R) Turbo Boost Max Technology 3.0 [Enabled]
Turbo Mode [Enabled]
Acoustic Noise Mitigation [Disabled]
CPU C-states [Auto]
Thermal Monitor [Enabled]
Dual Tau Boost [Disabled]
VT-d [Enabled]
Control Iommu Pre-boot Behavior [Disable IOMMU]
Memory Remap [Enabled]
Enable VMD controller [Enabled]
Map PCIE Storage under VMD [Disabled]
Map SATA Controller under VMD [Disabled]
M.2_1 Link Speed [Auto]
PCIEX16(G5)_1 Link Speed [Auto]
PCIEX16(G5)_2 Link Speed [Auto]
PCIEX1(G4) Link Speed [Auto]
PCIEX4(G4) Link Speed [Auto]
M.2_2 Link Speed [Auto]
DIMM.2_1 Link Speed [Auto]
DIMM.2_2 Link Speed [Auto]
SATA Controller(s) [Enabled]
Aggressive LPM Support [Disabled]
SMART Self Test [Enabled]
M.2_3 [Enabled]
M.2_3 Hot Plug [Disabled]
SATA6G_1 [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2 [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3 [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4 [Enabled]
SATA6G_4 Hot Plug [Disabled]
PTT [Enable]
Intel(R) Dynamic Tuning Technology [Disabled]
PCIE Tunneling over USB4 [Enabled]
Discrete Thunderbolt(TM) Support [Disabled]
Security Device Support [Enable]
SHA256 PCR Bank [Enabled]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
Physical Presence Spec Version [1.3]
Disable Block Sid [Disabled]
Password protection of Runtime Variables [Enable]
Above 4G Decoding [Enabled]
Resize BAR Support [Enabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
SanDisk [Auto]
LAN_U32G2_1 [Enabled]
U32G1_E5 [Enabled]
U32G1_E6 [Enabled]
U32G1_E7 [Enabled]
U32G1_E8 [Enabled]
U32G2X2_C3 [Enabled]
U32G2_5 [Enabled]
U32G2_6 [Enabled]
U32G2_7 [Enabled]
U32G2_P8 [Enabled]
U32G2X2_C9 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
Network Stack [Disabled]
Device [N/A]
Restore AC Power Loss [Power Off]
Max Power Saving [Disabled]
ErP Ready [Disabled]
Power On By PCI-E [Disabled]
Power On By RTC [Disabled]
USB Audio [Enabled]
Intel LAN [Enabled]
USB power delivery in Soft Off state (S5) [Disabled]
Connectivity mode (Wi-Fi & Bluetooth) [Disabled]
When system is in working state [All On]
Q-Code LED Function [Auto]
When system is in sleep, hibernate or soft off states [All On]
M.2_2 Configuration [Auto]
ASMedia USB 3.2 Controller_U32G1_E12 [Enabled]
ASMedia USB 3.2 Controller_U32G1_E34 [Enabled]
GNA Device [Disabled]
ASMedia Storage Controller [Enabled]
Windows Hot-plug Notification [Disabled]
ASPM Support [Disabled]
CPU Temperature [Monitor]
CPU Package Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
Chipset Temperature [Monitor]
T_Sensor Temperature [Monitor]
DIMM.2 Sensor 1 Temperature [Monitor]
DIMM.2 Sensor 2 Temperature [Monitor]
Water In T Sensor Temperature [Monitor]
Water Out T Sensor Temperature [Monitor]
DIMM A1 Temperature [Monitor]
DIMM B1 Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
Water Pump+ Speed [Monitor]
AIO Pump Speed [Monitor]
Flow Rate [Monitor]
CPU Core Voltage [Monitor]
12V Voltage [Monitor]
5V Voltage [Monitor]
3.3V Voltage [Monitor]
Memory Controller Voltage [Monitor]
CPU Fan Q-Fan Control [DC Mode]
CPU Fan Profile [Silent]
CPU Fan Q-Fan Source [CPU]
CPU Fan Step Up [Level 0]
CPU Fan Step Down [Level 0]
CPU Fan Speed Low Limit [200 RPM]
Chassis Fan 1 Q-Fan Control [Auto Detect]
Chassis Fan 1 Profile [Standard]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [Level 0]
Chassis Fan 1 Step Down [Level 0]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 2 Q-Fan Control [DC Mode]
Chassis Fan 2 Profile [Turbo]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [Level 0]
Chassis Fan 2 Step Down [Level 0]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Profile [Silent]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [Level 0]
Chassis Fan 3 Step Down [Level 0]
Chassis Fan 3 Speed Low Limit [200 RPM]
Water Pump+ Q-Fan Control [PWM Mode]
Water Pump+ Profile [Manual]
Water Pump+ Q-Fan Source [CPU]
Water Pump+ Step Up [Level 0]
Water Pump+ Step Down [Level 5]
Water Pump+ Speed Low Limit [Ignore]
Water Pump+ Point4 Temperature [70]
Water Pump+ Point4 Duty Cycle (%) [100]
Water Pump+ Point3 Temperature [60]
Water Pump+ Point3 Duty Cycle (%) [90]
Water Pump+ Point2 Temperature [45]
Water Pump+ Point2 Duty Cycle (%) [80]
Water Pump+ Point1 Temperature [20]
Water Pump+ Point1 Duty Cycle (%) [55]
AIO Pump Q-Fan Control [Auto Detect]
AIO Pump Profile [Full Speed]
CPU Temperature LED Switch [Enabled]
Launch CSM [Disabled]
OS Type [Other OS]
Secure Boot Mode [Custom]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Fast Boot]
Boot Logo Display [Disabled]
POST Report [5 sec]
Bootup NumLock State [On]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Force BIOS]
Interrupt 19 Capture [Disabled]
AMI Native NVMe Driver Support [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
BIOS Image Rollback Support [Enabled]
Publish HII Resources [Disabled]
Flexkey [Reset]
Setup Animator [Disabled]
Load from Profile [3]
Profile Name [8000]
Save to Profile [3]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Enabled]
Download & Install MyASUS service & app [Disabled]
Ai Overclock Tuner [Manual]
BCLK Frequency [100.0000]
PCIE Frequency [100.0000]
Intel(R) Adaptive Boost Technology [Auto]
ASUS MultiCore Enhancement [Enabled – Remove All limits (90°C)]
SVID Behavior [Trained]
BCLK Frequency : DRAM Frequency Ratio [100:100]
Memory Controller : DRAM Frequency Ratio [1:2]
DRAM Frequency [DDR5-8000MHz]
Performance Core Ratio [By Core Usage]
1-Core Ratio Limit [53]
2-Core Ratio Limit [53]
3-Core Ratio Limit [53]
4-Core Ratio Limit [53]
5-Core Ratio Limit [53]
6-Core Ratio Limit [53]
7-Core Ratio Limit [53]
8-Core Ratio Limit [53]
Performance Core0 Specific Ratio Limit [Auto]
Performance Core0 specific Voltage [Auto]
Performance Core1 Specific Ratio Limit [Auto]
Performance Core1 specific Voltage [Auto]
Performance Core2 Specific Ratio Limit [Auto]
Performance Core2 specific Voltage [Auto]
Performance Core3 Specific Ratio Limit [Auto]
Performance Core3 specific Voltage [Auto]
*Performance Core4 Specific Ratio Limit [Auto]
Performance Core4 specific Voltage [Auto]
*Performance Core5 Specific Ratio Limit [Auto]
Performance Core5 specific Voltage [Auto]
Performance Core6 Specific Ratio Limit [Auto]
Performance Core6 specific Voltage [Auto]
Performance Core7 Specific Ratio Limit [Auto]
Performance Core7 specific Voltage [Auto]
Efficient Core Ratio [Auto]
Efficient Core Group0 Specific Ratio Limit [42]
Efficient Core Group0 specific Voltage [Auto]
Efficient Core Group1 Specific Ratio Limit [Auto]
Efficient Core Group1 specific Voltage [Auto]
AVX2 [Auto]
AVX2 Ratio Offset to per-core Ratio Limit [Auto]
AVX2 Voltage Guardband Scale Factor [Auto]
Maximus Tweak [Mode 2]
DRAM CAS# Latency [36]
DRAM RAS# to CAS# Delay Read [46]
DRAM RAS# to CAS# Delay Write [46]
DRAM RAS# PRE Time [46]
DRAM RAS# ACT Time [66]
DRAM Command Rate [2N]
DRAM RAS# to RAS# Delay L [12]
DRAM RAS# to RAS# Delay S [8]
DRAM REF Cycle Time 2 [544]
DRAM REF Cycle Time Same Bank [Auto]
DRAM Refresh Interval [131071]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [12]
DRAM FOUR ACT WIN Time [32]
DRAM WRITE to READ Delay L [24]
DRAM WRITE to READ Delay S [8]
DRAM CKE Minimum Pulse Width [20]
DRAM Write Latency [34]
Ctl0 dqvrefup [170]
Ctl0 dqvrefdn [88]
Ctl0 dqodtvrefup [Auto]
Ctl0 dqodtvrefdn [Auto]
Ctl1 cmdvrefup [Auto]
Ctl1 ctlvrefup [Auto]
Ctl1 clkvrefup [Auto]
Ctl1 ckecsvrefup [Auto]
Ctl2 cmdvrefdn [Auto]
Ctl2 ctlvrefdn [Auto]
Ctl2 clkvrefdn [Auto]
Read Equalization RxEq Start Sign [-]
Read Equalization RxEq Start [Auto]
Read Equalization RxEq Stop Sign [-]
Read Equalization RxEq Stop [Auto]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
DQ RTT WR [Auto]
DQ RTT NOM RD [Auto]
DQ RTT NOM WR [Auto]
DQ RTT PARK [Auto]
DQ RTT PARK DQS [Auto]
GroupA CA ODT [Auto]
GroupA CS ODT [Auto]
GroupA CK ODT [Auto]
GroupB CA ODT [Auto]
GroupB CS ODT [Auto]
GroupB CK ODT [Auto]
Pull-up Output Driver Impedance [Auto]
Pull-Down Output Driver Impedance [Auto]
DQ RTT WR [Auto]
DQ RTT NOM RD [Auto]
DQ RTT NOM WR [Auto]
DQ RTT PARK [Auto]
DQ RTT PARK DQS [Auto]
GroupA CA ODT [Auto]
GroupA CS ODT [Auto]
GroupA CK ODT [Auto]
GroupB CA ODT [Auto]
GroupB CS ODT [Auto]
GroupB CK ODT [Auto]
Pull-up Output Driver Impedance [Auto]
Pull-Down Output Driver Impedance [Auto]
Round Trip Latency Init Value MC0 CHA [Auto]
Round Trip Latency Max Value MC0 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHA [-]
Round Trip Latency Offset Value MC0 CHA [Auto]
Round Trip Latency Init Value MC0 CHB [Auto]
Round Trip Latency Max Value MC0 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHB [-]
Round Trip Latency Offset Value MC0 CHB [Auto]
Round Trip Latency Init Value MC1 CHA [Auto]
Round Trip Latency Max Value MC1 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHA [-]
Round Trip Latency Offset Value MC1 CHA [Auto]
Round Trip Latency Init Value MC1 CHB [Auto]
Round Trip Latency Max Value MC1 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHB [-]
Round Trip Latency Offset Value MC1 CHB [Auto]
Round Trip Latency MC0 CHA R0 [Auto]
Round Trip Latency MC0 CHA R1 [Auto]
Round Trip Latency MC0 CHA R2 [0]
Round Trip Latency MC0 CHA R3 [0]
Round Trip Latency MC0 CHA R4 [0]
Round Trip Latency MC0 CHA R5 [0]
Round Trip Latency MC0 CHA R6 [0]
Round Trip Latency MC0 CHA R7 [0]
Round Trip Latency MC0 CHB R0 [Auto]
Round Trip Latency MC0 CHB R1 [Auto]
Round Trip Latency MC0 CHB R2 [0]
Round Trip Latency MC0 CHB R3 [0]
Round Trip Latency MC0 CHB R4 [0]
Round Trip Latency MC0 CHB R5 [0]
Round Trip Latency MC0 CHB R6 [0]
Round Trip Latency MC0 CHB R7 [0]
Round Trip Latency MC1 CHA R0 [Auto]
Round Trip Latency MC1 CHA R1 [Auto]
Round Trip Latency MC1 CHA R2 [0]
Round Trip Latency MC1 CHA R3 [0]
Round Trip Latency MC1 CHA R4 [0]
Round Trip Latency MC1 CHA R5 [0]
Round Trip Latency MC1 CHA R6 [0]
Round Trip Latency MC1 CHA R7 [0]
Round Trip Latency MC1 CHB R0 [Auto]
Round Trip Latency MC1 CHB R1 [Auto]
Round Trip Latency MC1 CHB R2 [0]
Round Trip Latency MC1 CHB R3 [0]
Round Trip Latency MC1 CHB R4 [0]
Round Trip Latency MC1 CHB R5 [0]
Round Trip Latency MC1 CHB R6 [0]
Round Trip Latency MC1 CHB R7 [0]
Early Command Training [Auto]
SenseAmp Offset Training [Auto]
Early ReadMPR Timing Centering 2D [Auto]
Read MPR Training [Auto]
Receive Enable Training [Auto]
Jedec Write Leveling [Auto]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Auto]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Read Timing Centering with JR [Auto]
Dimm ODT Training* [Auto]
Max RTT_WR [ODT Off]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Auto]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Comp Optimization Training [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Early Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Auto]
Turn Around Timing Training [Auto]
CMD CTL CLK Slew Rate [Auto]
CMD/CTL DS & E 2D [Auto]
Read Voltage Centering 1D [Auto]
TxDqTCO Comp Training* [Auto]
ClkTCO Comp Training* [Auto]
TxDqsTCO Comp Training* [Auto]
VccDLL Bypass Training [Auto]
CMD/CTL Drive Strength Up/Dn 2D [Auto]
DIMM CA ODT Training [Auto]
PanicVttDnLp Training* [Auto]
Read Vref Decap Training* [Auto]
Vddq Training [Disabled]
Duty Cycle Correction Training [Auto]
Periodic DCC [Auto]
Rank Margin Tool Per Bit [Auto]
DIMM DFE Training [Auto]
EARLY DIMM DFE Training [Auto]
Tx Dqs Dcc Training [Auto]
DRAM DCA Training [Auto]
Write Driver Strength Training [Auto]
Rank Margin Tool [Auto]
Memory Test [Auto]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Auto]
Write Drive Strength Up/Dn independently [Auto]
LPDDR DqDqs Re-Training [Auto]
Margin Check Limit [Disabled]
tRDRD_sg_Training [Auto]
tRDRD_sg_Runtime [16]
tRDRD_dg_Training [Auto]
tRDRD_dg_Runtime [8]
tRDWR_sg [21]
tRDWR_dg [21]
tWRWR_sg [16]
tWRWR_dg [8]
tWRRD_sg [Auto]
tWRRD_dg [Auto]
tRDRD_dr [0]
tRDRD_dd [Auto]
tRDWR_dr [0]
tRDWR_dd [Auto]
tWRWR_dr [0]
tWRWR_dd [Auto]
tWRRD_dr [0]
tWRRD_dd [Auto]
tRPRE [Auto]
tWPRE [Auto]
tWPOST [Auto]
tWRPRE [65]
tPRPDEN [Auto]
tRDPDEN [Auto]
tWRPDEN [66]
tCPDED [20]
tREFIX9 [Auto]
Ref Interval [Auto]
tXPDLL [Auto]
tXP [30]
tPPD [2]
tCCD_L_tDLLK [Auto]
tZQCAL [Auto]
tZQCS [Auto]
OREF_RI [Auto]
Refresh Watermarks [High]
Refresh Hp Wm [Auto]
Refresh Panic Wm [Auto]
Refresh Abr Release [Auto]
tXSDLL [2559]
tZQOPER [Auto]
tMOD [Auto]
CounttREFIWhileRefEn [Auto]
HPRefOnMRS [Auto]
SRX Ref Debits [Auto]
RAISE BLK WAIT [Auto]
Ref Stagger En [Auto]
Ref Stagger Mode [Auto]
Disable Stolen Refresh [Auto]
En Ref Type Display [Auto]
Trefipulse Stagger Disable [Auto]
tRPab ext [Auto]
derating ext [Auto]
Allow 2cyc B2B LPDDR [Auto]
tCSH [Auto]
tCSL [Auto]
powerdown Enable [Auto]
idle length [Auto]
raise cke after exit latency [Auto]
powerdown latency [Auto]
powerdown length [Auto]
selfrefresh latency [Auto]
selfrefresh length [Auto]
ckevalid length [Auto]
ckevalid enable [Auto]
idle enable [Auto]
selfrefresh enable [Auto]
Address mirror [Auto]
no gear4 param divide [Auto]
x8 device [Auto]
no gear2 param divide [Auto]
ddr 1dpc split ranks on subch [Auto]
write0 enable [Auto]
MultiCycCmd [Auto]
WCKDiffLowInIdle [Auto]
PBR Disable [Auto]
PBR OOO Dis [Auto]
PBR Disable on hot [Auto]
PBR Exit on Idle Cnt [Auto]
tXSR [583]
Dec tCWL [Auto]
Add tCWL [Auto]
Add 1Qclk delay [Auto]
MRC Fast Boot [Disabled]
MCH Full Check [Auto]
Mem Over Clock Fail Count [Auto]
Training Profile [Auto]
RxDfe [Auto]
Mrc Training Loop Count [Auto]
DRAM CLK Period [Auto]
Dll_bwsel [Auto]
Controller 0, Channel 0 Control [Enabled]
Controller 0, Channel 1 Control [Enabled]
Controller 1, Channel 0 Control [Enabled]
Controller 1, Channel 1 Control [Enabled]
MC_Vref0 [Auto]
MC_Vref1 [Auto]
MC_Vref2 [Auto]
Fine Granularity Refresh mode [Auto]
SDRAM Density Per Die [Auto]
SDRAM Banks Per Bank Group [Auto]
SDRAM Bank Groups [Auto]
Dynamic Memory Boost [Disabled]
Realtime Memory Frequency [Disabled]
SA GV [Disabled]
Voltage Monitor [Die Sense]
VRM Initialization Check [Enabled]
CPU Input Voltage Load-line Calibration [Auto]
CPU Load-line Calibration [Level 4:Recommended for OC]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability [Auto]
CPU Current Reporting [Auto]
Core Voltage Suspension [Auto]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Auto]
CPU Power Duty Control [Auto]
CPU Power Phase Control [Auto]
CPU Power Thermal Control [125]
CPU Core/Cache Boot Voltage [Auto]
CPU Input Boot Voltage [Auto]
PLL Termination Boot Voltage [Auto]
CPU Standby Boot Voltage [Auto]
Memory Controller Boot Voltage [Auto]
CPU Core Auto Voltage Cap [Auto]
CPU Input Auto Voltage Cap [Auto]
Memory Controller Auto Voltage Cap [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
IVR Transmitter VDDQ ICCMAX [Auto]
Unlimited ICCMAX [Auto]
CPU Core/Cache Current Limit Max. [400.00]
Long Duration Package Power Limit [230]
Package Power Time Window [Auto]
Short Duration Package Power Limit [250]
Dual Tau Boost [Disabled]
IA AC Load Line [0.30]
IA DC Load Line [Auto]
IA CEP Enable [Disabled]
SA CEP Enable [Disabled]
IA SoC Iccmax Reactive Protector [Auto]
Inverse Temperature Dependency Throttle [Auto]
IA VR Voltage Limit [1500]
CPU SVID Support [Auto]
Cache Dynamic OC Switcher [Auto]
TVB Voltage Optimizations [Auto]
Enhanced TVB [Auto]
Overclocking TVB [Auto]
Overclocking TVB Global Temperature Offset Sign [+]
Overclocking TVB Global Temperature Offset Value [Auto]
Offset Mode Sign 1 [+]
V/F Point 1 Offset [Auto]
Offset Mode Sign 2 [+]
V/F Point 2 Offset [Auto]
Offset Mode Sign 3 [+]
V/F Point 3 Offset [Auto]
Offset Mode Sign 4 [-]
V/F Point 4 Offset [0.02000]
Offset Mode Sign 5 [-]
V/F Point 5 Offset [0.04000]
Offset Mode Sign 6 [-]
V/F Point 6 Offset [0.06000]
Offset Mode Sign 7 [-]
V/F Point 7 Offset [0.08000]
Offset Mode Sign 8 [-]
V/F Point 8 Offset [0.10000]
Offset Mode Sign 9 [-]
V/F Point 9 Offset [0.12200]
Offset Mode Sign 10 [-]
V/F Point 10 Offset [0.12500]
Offset Mode Sign 11 [-]
V/F Point 11 Offset [0.13000]
Initial BCLK Frequency [Auto]
Runtime BCLK OC [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
Initial PCIE Frequency [Auto]
PCIE/DMI Amplitude [Auto]
PCIE/DMI Slew Rate [Auto]
PCIE/DMI Spread Spectrum [Auto]
Cold Boot PCIE Frequency [Auto]
Realtime Memory Timing [Enabled]
SPD Write Disable [TRUE]
PVD Ratio Threshold [Auto]
SA PLL Frequency Override [Auto]
BCLK TSC HW Fixup [Enabled]
Core Ratio Extension Mode [Disabled]
FLL OC mode [Auto]
UnderVolt Protection [Disabled]
Switch Microcode [Current Microcode]
Xtreme Tweaking [Disabled]
Core PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
Efficient-core PLL Voltage [Auto]
CPU 1.8V Small Rail [Auto]
PLL Termination Voltage [Auto]
CPU Standby Voltage [Auto]
PCH 1.05V Voltage [Auto]
PCH 0.82V Voltage [Auto]
CPU Input Voltage Reset Voltage [Auto]
Eventual CPU Input Voltage [Auto]
Eventual Memory Controller Voltage [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
Ring Down Bin [Enabled]
Min. CPU Cache Ratio [8]
Max. CPU Cache Ratio [45]
BCLK Aware Adaptive Voltage [Auto]
Actual VRM Core Voltage [Auto]
Global Core SVID Voltage [Auto]
Cache SVID Voltage [Auto]
CPU L2 Voltage [Auto]
CPU System Agent Voltage [Manual Mode]
- CPU System Agent Voltage Override [1.16500]
CPU Input Voltage [Auto]
High DRAM Voltage Mode [Enabled]
DRAM VDD Voltage [1.50000]
DRAM VDDQ Voltage [1.44000]
IVR Transmitter VDDQ Voltage [1.30500]
Memory Controller Voltage [1.38125]
MC Voltage Calculation Voltage Base [Auto]
VDD Calculation Voltage Base [Auto]
PMIC Voltages [Auto]
PCI Express Native Power Management [Enabled]
Native ASPM [Disabled]
DMI Link ASPM Control [Disabled]
ASPM [Auto]
L1 Substates [Disabled]
DMI ASPM [Disabled]
DMI Gen3 ASPM [Disabled]
PEG - ASPM [Disabled]
PCI Express Clock Gating [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Enabled]
Per P-Core Control [Disabled]
Per E-Core Control [Disabled]
Active Performance Cores [All]
Active Efficient Cores [All]
Hyper-Threading [Enabled]
Hyper-Threading of Core 0 [Enabled]
Hyper-Threading of Core 1 [Enabled]
Hyper-Threading of Core 2 [Enabled]
Hyper-Threading of Core 3 [Enabled]
Hyper-Threading of Core 4 [Enabled]
Hyper-Threading of Core 5 [Enabled]
Hyper-Threading of Core 6 [Enabled]
Hyper-Threading of Core 7 [Enabled]
Total Memory Encryption [Disabled]
Legacy Game Compatibility Mode [Disabled]
Boot performance mode [Auto]
Intel(R) SpeedStep(tm) [Enabled]
Intel(R) Speed Shift Technology [Enabled]
Intel(R) Turbo Boost Max Technology 3.0 [Enabled]
Turbo Mode [Enabled]
Acoustic Noise Mitigation [Disabled]
CPU C-states [Auto]
Thermal Monitor [Enabled]
Dual Tau Boost [Disabled]
VT-d [Enabled]
Control Iommu Pre-boot Behavior [Disable IOMMU]
Memory Remap [Enabled]
Enable VMD controller [Enabled]
Map PCIE Storage under VMD [Disabled]
Map SATA Controller under VMD [Disabled]
M.2_1 Link Speed [Auto]
PCIEX16(G5)_1 Link Speed [Auto]
PCIEX16(G5)_2 Link Speed [Auto]
PCIEX1(G4) Link Speed [Auto]
PCIEX4(G4) Link Speed [Auto]
M.2_2 Link Speed [Auto]
DIMM.2_1 Link Speed [Auto]
DIMM.2_2 Link Speed [Auto]
SATA Controller(s) [Enabled]
Aggressive LPM Support [Disabled]
SMART Self Test [Enabled]
M.2_3 [Enabled]
M.2_3 Hot Plug [Disabled]
SATA6G_1 [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2 [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3 [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4 [Enabled]
SATA6G_4 Hot Plug [Disabled]
PTT [Enable]
Intel(R) Dynamic Tuning Technology [Disabled]
PCIE Tunneling over USB4 [Enabled]
Discrete Thunderbolt(TM) Support [Disabled]
Security Device Support [Enable]
SHA256 PCR Bank [Enabled]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
Physical Presence Spec Version [1.3]
Disable Block Sid [Disabled]
Password protection of Runtime Variables [Enable]
Above 4G Decoding [Enabled]
Resize BAR Support [Enabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
SanDisk [Auto]
LAN_U32G2_1 [Enabled]
U32G1_E5 [Enabled]
U32G1_E6 [Enabled]
U32G1_E7 [Enabled]
U32G1_E8 [Enabled]
U32G2X2_C3 [Enabled]
U32G2_5 [Enabled]
U32G2_6 [Enabled]
U32G2_7 [Enabled]
U32G2_P8 [Enabled]
U32G2X2_C9 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
Network Stack [Disabled]
Device [N/A]
Restore AC Power Loss [Power Off]
Max Power Saving [Disabled]
ErP Ready [Disabled]
Power On By PCI-E [Disabled]
Power On By RTC [Disabled]
USB Audio [Enabled]
Intel LAN [Enabled]
USB power delivery in Soft Off state (S5) [Disabled]
Connectivity mode (Wi-Fi & Bluetooth) [Disabled]
When system is in working state [All On]
Q-Code LED Function [Auto]
When system is in sleep, hibernate or soft off states [All On]
M.2_2 Configuration [Auto]
ASMedia USB 3.2 Controller_U32G1_E12 [Enabled]
ASMedia USB 3.2 Controller_U32G1_E34 [Enabled]
GNA Device [Disabled]
ASMedia Storage Controller [Enabled]
Windows Hot-plug Notification [Disabled]
ASPM Support [Disabled]
CPU Temperature [Monitor]
CPU Package Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
Chipset Temperature [Monitor]
T_Sensor Temperature [Monitor]
DIMM.2 Sensor 1 Temperature [Monitor]
DIMM.2 Sensor 2 Temperature [Monitor]
Water In T Sensor Temperature [Monitor]
Water Out T Sensor Temperature [Monitor]
DIMM A1 Temperature [Monitor]
DIMM B1 Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
Water Pump+ Speed [Monitor]
AIO Pump Speed [Monitor]
Flow Rate [Monitor]
CPU Core Voltage [Monitor]
12V Voltage [Monitor]
5V Voltage [Monitor]
3.3V Voltage [Monitor]
Memory Controller Voltage [Monitor]
CPU Fan Q-Fan Control [DC Mode]
CPU Fan Profile [Silent]
CPU Fan Q-Fan Source [CPU]
CPU Fan Step Up [Level 0]
CPU Fan Step Down [Level 0]
CPU Fan Speed Low Limit [200 RPM]
Chassis Fan 1 Q-Fan Control [Auto Detect]
Chassis Fan 1 Profile [Standard]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [Level 0]
Chassis Fan 1 Step Down [Level 0]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 2 Q-Fan Control [DC Mode]
Chassis Fan 2 Profile [Turbo]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [Level 0]
Chassis Fan 2 Step Down [Level 0]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Profile [Silent]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [Level 0]
Chassis Fan 3 Step Down [Level 0]
Chassis Fan 3 Speed Low Limit [200 RPM]
Water Pump+ Q-Fan Control [PWM Mode]
Water Pump+ Profile [Manual]
Water Pump+ Q-Fan Source [CPU]
Water Pump+ Step Up [Level 0]
Water Pump+ Step Down [Level 5]
Water Pump+ Speed Low Limit [Ignore]
Water Pump+ Point4 Temperature [70]
Water Pump+ Point4 Duty Cycle (%) [100]
Water Pump+ Point3 Temperature [60]
Water Pump+ Point3 Duty Cycle (%) [90]
Water Pump+ Point2 Temperature [45]
Water Pump+ Point2 Duty Cycle (%) [80]
Water Pump+ Point1 Temperature [20]
Water Pump+ Point1 Duty Cycle (%) [55]
AIO Pump Q-Fan Control [Auto Detect]
AIO Pump Profile [Full Speed]
CPU Temperature LED Switch [Enabled]
Launch CSM [Disabled]
OS Type [Other OS]
Secure Boot Mode [Custom]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Fast Boot]
Boot Logo Display [Disabled]
POST Report [5 sec]
Bootup NumLock State [On]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Force BIOS]
Interrupt 19 Capture [Disabled]
AMI Native NVMe Driver Support [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
BIOS Image Rollback Support [Enabled]
Publish HII Resources [Disabled]
Flexkey [Reset]
Setup Animator [Disabled]
Load from Profile [3]
Profile Name [8000]
Save to Profile [3]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Enabled]
Download & Install MyASUS service & app [Disabled]
Beitrag automatisch zusammengeführt:
Meinst du, soll ich 1.50V u. 1.40V VDD/VDDQ versuchen/stabil bekommen?
Oder 1.54/1.44V. Es wäre einfacher.
1.40V VDDQ unmöglich. Nur that guy oben, mit seinem 8200c36. Ich weiss nicht, wie das gemacht hat.
Ok, Hausaufgabe gekriegt, versuche ich heute noch hoffentlich.
Danke.
Anhänge
Zuletzt bearbeitet:
@zebra_hun 5 & 14 sind "cpu side link dropout"
Man kann sich mit VDD2 & SA spielen.
Aber aus irgend einem Grund, möchte das Board bei dir eine enorme delta.
#4 ist overcurrent
Etwas blöd wenn man nicht genau sieht welche ODT & RTTs reingeladen werden, leider.
Aber es klingt mir nach einem Groups Problem (ODT)
So blind vorhergesagt.
Es verhält sich bei den 24gb Sticks etwas sanfter.
Interessant.
"sounds overdone"
Schwer zu sagen ob es DQ oder DQS ist.
Man kann sich mit VDD2 & SA spielen.
Aber aus irgend einem Grund, möchte das Board bei dir eine enorme delta.
#4 ist overcurrent
Etwas blöd wenn man nicht genau sieht welche ODT & RTTs reingeladen werden, leider.
Aber es klingt mir nach einem Groups Problem (ODT)
So blind vorhergesagt.
Es verhält sich bei den 24gb Sticks etwas sanfter.
Interessant.
"sounds overdone"
Schwer zu sagen ob es DQ oder DQS ist.
tibcsi0407
Semiprofi
Stopped a little, I have some deadlines this week and the clients are a little bit impatient.
I believe next week I will try to do it. But in my opinion I will also need some magic trick for 8600 too because running out from SA limit.
We'll see about that part
I don't think you do, as you run my 1.55v MC preset that was on 1.3? , 1.35v SA
I dont remember. Somewhere back multiple pages.
Else you wouldnt still stay on 1.9v CPU_AUX
EDIT:
Found
[Sammelthread] - Intel DDR5 RAM OC Thread
Class A, A-Dies können ~8400-9000 je nach binning. Alle können 8000MT/s // OEM Green Class V A-Dies beginnen timing Probleme ab 7800MT/s zu bekommen. Sorry, Schwartz, aber egal denke ich. Ich werde irgendwann den Kühler abbauen. Vielleich ich habe etwas falsch gebaut. Ich habe noch einen...
www.hardwareluxx.de
Somewhy remember you tried it too. CPU quality check 🤭
mm , somewhy remember you both had no SA issues.
Zuletzt bearbeitet:
tibcsi0407
Semiprofi
On this particular 14900KF I had the issue from the beginning. Both in white APEX and Encore.We'll see about that part
I don't think you do, as you run my 1.55v MC preset that was on 1.3? , 1.35v SA
I don't remember. Somewhere back multiple pages.
Otherwise you wouldn't still stay on 1.9v CPU_AUX
EDIT:
Found
But it wasn't you.[Sammelthread] - Intel DDR5 RAM OC Thread
Class A, A-Dies können ~8400-9000 je nach binning. Alle können 8000MT/s // OEM Green Class V A-Dies beginnen timing Probleme ab 7800MT/s zu bekommen. Sorry, Schwartz, aber egal denke ich. Ich werde irgendwann den Kühler abbauen. Vielleich ich habe etwas falsch gebaut. Ich habe noch einen...
Somehow remember you tried it too. CPU quality check 🤭
mm, somewhere remember you both had no SA issues.
Should be something with the ODT.
Nichts für launische Speichercontroller! – Corsair Dominator Titanium RGB DDR5-8000 2 x 24 GB Kit Review mit Teardown und Overclocking | igor´sLAB
Besonders spannend wird ein Test immer dann, wenn man dabei auf unerwartete Probleme stößt, für die das Testsubjekt eigentlich gar nicht Verantwortlich ist. So war is auch in diesem Fall. Ein RAM-Test…
www.igorslab.de
chilchiubito
Experte
Schon klasse wie es auf dem AMD System einfach läuft während er bei Intel immer wieder mit Reboot-Stabilität zu kämpfen hatNichts für launische Speichercontroller! – Corsair Dominator Titanium RGB DDR5-8000 2 x 24 GB Kit Review mit Teardown und Overclocking | igor´sLAB
Besonders spannend wird ein Test immer dann, wenn man dabei auf unerwartete Probleme stößt, für die das Testsubjekt eigentlich gar nicht Verantwortlich ist. So war is auch in diesem Fall. Ein RAM-Test…
Hoffentlich wird das mit Arrow-lake endlich besser.
