Kabelmodding - Sleeving - Pin-Remover-HowTo's [10]

[Dualbrain]

hehe - Phil: Geniales Teil. Leistung ist ja völlig egal heutzutage
Demnächst gibt es bestimmt wieder weiße Boards, da wette ich mal schwer drauf
Top!



[Jamma]

Die Kombination zwischen blau / rot Sleev erinnert mich irgentwie an LEGO`s...ich weiss auch nicht, hat sowas "erfrischendes" ansich...


Welche Farbe hat dein Board dazu ??

Board ist ein Gigabyte GA-MA790X-UD4P
und ne Sapphire ATI 4870, die passt farblich auch ganz gut dazu
Ich mach heut mal n Gesamtpic, ist zwar noch nicht alles fertiggesleeved, aber sonen kleinen Eindruck mit den Farben kann man ja mal kriegen...



[bassmecke]

@Beloe

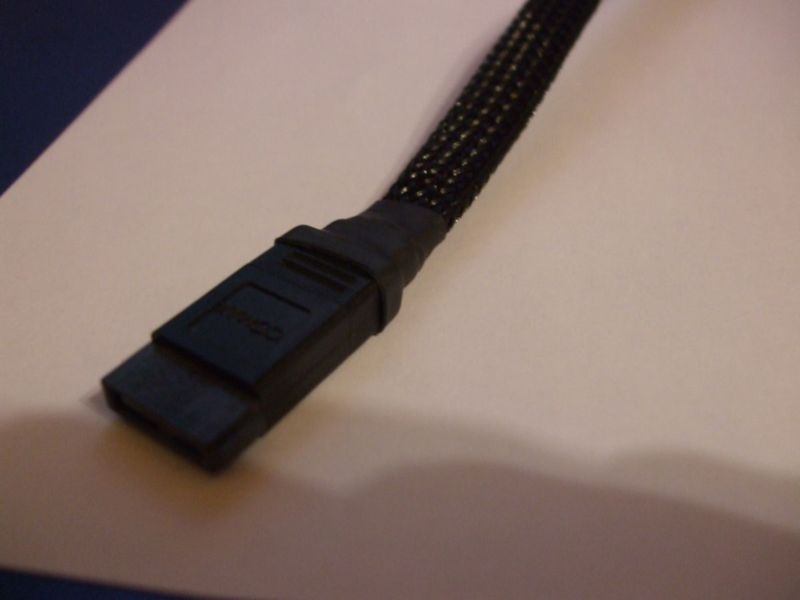

Merci, hat funktioniert. War erst nicht sicher, ob der Sata-Shrink soweit zusammengeht. Da muss man höllisch aufpassen, dass man ihn nicht verkokelt.

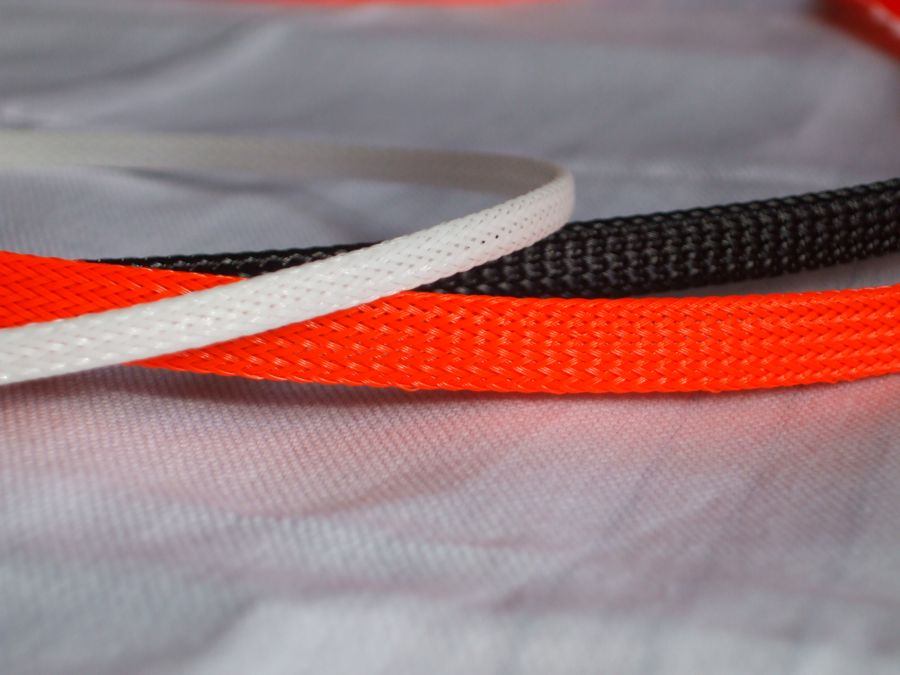

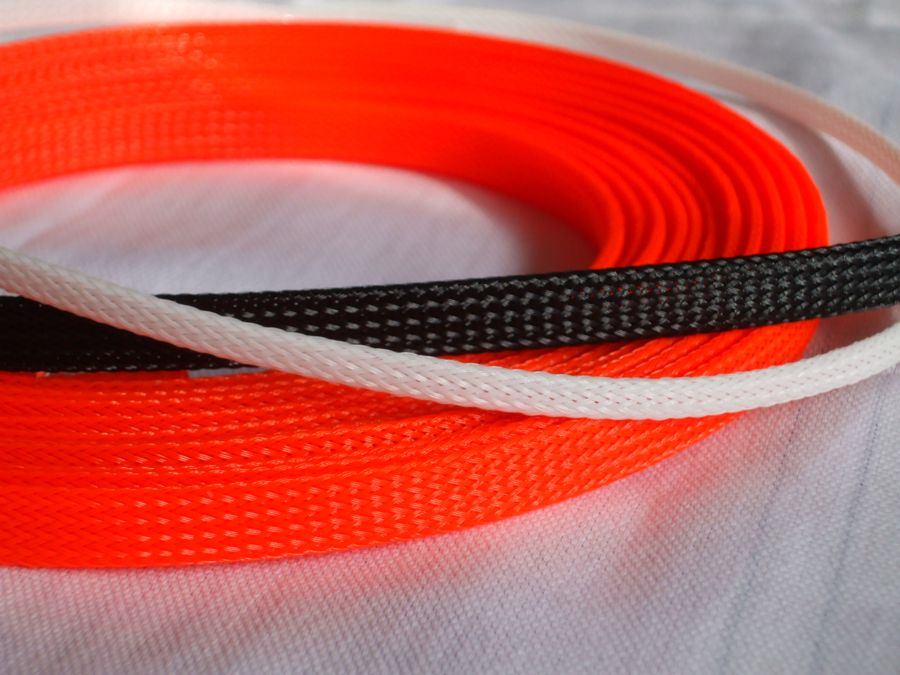

Nach dem ich eigentlich alles schwarz sleeven wollte, hab ich mich entschlossen doch etwas Farbe ins Case zu bringen:

Heute gehts ans Blech...



[FerrariF100GT]

weiß jemand wie diese Stecker hier heißen?



und obs die bei Reichelt gibt? Die werden ja gecrimpt schätze ich, das zeug bräucht ich dann auch noch.



[otsego_amigo]

stecker für interne audiokabel
es gibt bei conrad z.b. auch verlängerungen für solche kabel



[mru]

weiß jemand wie diese Stecker hier heißen?

und obs die bei Reichelt gibt? Die werden ja gecrimpt schätze ich, das zeug bräucht ich dann auch noch.

Witzigerweise heißen die bei Reichelt "CrimpStecker".
Gibt's in 1x2, 3, ......, 10 und 2x2,3,.........., 10.

Nbb: gecrimpt wird die Ader, nicht der Stecker / die Buchse.



[FerrariF100GT]

@mru: mh unter CrimpStecker sind die bei mir nicht dabei



[mru]

Kann sie im mo auch nicht finden.....

Schau mal bei ckv oder rm.



[FerrariF100GT]

super danke



[kruemelgirl]

Endlich;-)

Auch mein Paket von Nils ist gestern gekommen.

Jetzt kanns endlich losgehen.

Ein kleiner Anfang ist auch schon gemacht.



[Xien16]

Man kann in Zeiten der Klimaerwärmung und Ölknappheit auch mal sparsamer mit dem Sleeve umgehen



[carsumv]

Man kann in Zeiten der Klimaerwärmung und Ölknappheit auch mal sparsamer mit dem Sleeve umgehen

Zumindest wenns dann keiner sieht



[-T0N1-]

öhm...ist das ein schwarzes 24pin kabel @xien16? Sowas such ich die ganze Zeit! Is doch net von Silverstone oder?

Stelle neues sys zusammen, alles was mich eigentlich "stört" wären die farbe der 24pin kabel (bei nem hx650).

Wie lange braucht ein Anfänger ca. um eine atx Verlängerung zu sleeen? Hab ja kurzzeitig auch mit den nzxt's geliebäugelt aber bei 100% Kaufsleeve bekommt ja fast ein schlechtes gewissen.



[Xien16]

Ich weiss jetzt nicht, ob das das ist, was du suchst

Einfach selbst machen
Gerade bei vollmodularen Silverstones ist es sinnvoll alle Kabel selbst auf maß zu machen...



[Bozzi]

Mal ein kleiner Snapshot



[Irv]

Klasse Pic.



[nattestid]

Hey,
gestern sind meine 4 Sata-Stromstecker inklusive 2 End- und 2 Zwischenkappen gekommen
Nun eine Frage dazu.
ich habe solch ein kabel:

wie entferne ich nun den alten stecker? kann ich den einfach abschneiden? aber dann ist das kabel ja quasi nackt... bei den steckern mit zwischenkappen ist es klar, aber ich weiß nicht, was ich da mit den endkappen machen soll.



[RomeoJ]

Das Sata-Ende ist nur an einander gesteckt, das kann man aufklappen udn dann hast du auch die richtigen grim`s an den kabelenden...

E://

ich ahbe es dann so gelöst...





...sry, wegen komsiche Bilder, aber das war handy..



[pissdrunx1987]

@hektor123: das pcie kabel von der seite davor in schwarz/weiß ist echt ne geile kombi. NICE
ich suche noch ein tutorial zum kürzen und neu bepinnen von atx kabeln, vielleicht hat jemand nen link?



[nattestid]

Das Sata-Ende ist nur an einander gesteckt, das kann man aufklappen udn dann hast du auch die richtigen grim`s an den kabelenden...

E://

ich ahbe es dann so gelöst...




...sry, wegen komsiche Bilder, aber das war handy..

ok, also auseinander ist es dann schonmal. allerdings ist da ja jetzt auch nicht mehr, da hört halt die ummantelung auf, dann ist da das innere vom kabel und das ist an die pins gelötet...was nun machen?



[gnaa123]



[Xien16]

Meine Vermutung: Das läuft so nicht an...



[nattestid]

das sieht ja mal geil aus
aber ich glaube auch, dass das ein bisschen viel ist...



[RomeoJ]

Das mal richtig fetter Datenspeicher...

ok, also auseinander ist es dann schonmal. allerdings ist da ja jetzt auch nicht mehr, da hört halt die ummantelung auf, dann ist da das innere vom kabel und das ist an die pins gelötet...was nun machen?

sleeven...?? oder was hast vor..??



[GM]

wenn de das Sleeven willst wirste Dir danach wünschen das nie gemacht zu haben

mir hats schon bei vier Platten gereicht



[Irv]

@gnaa123 das SATA Versorgungskabel ist ja noch gar nicht gesleevt. Auf los Sleeve es, tu es! Tu es!



[nattestid]

Das mal richtig fetter Datenspeicher...



sleeven...?? oder was hast vor..??

nen andren stecker hinmachen^^



[JojoTheMaster]

Meine Vermutung: Das läuft so nicht an...

Das glaub ich auch...

wenn de das Sleeven willst wirste Dir danach wünschen das nie gemacht zu haben

mir hats schon bei vier Platten gereicht

Die Kabel sind doch schon schwarz, wozu Sleeven ?



[Plonk]

Wieso sollte das nicht anlaufen? Wenn das Netzteil genug Leistung auf der 12V-Schiene hat wo die Laufwerke dran hängen ist das kein Problem. Gibt auch Netzteile die nur eine 12V-Schiene besitzen und die haben dann definitiv genug Leistung an der (wenn das Netzteil die Leistung generell bringt).



[JojoTheMaster]

Wir reden hier von ~12A und mehr über nen 0,75mm² Kabel (weniger das Problem), udn dann auch über die Pins von der Verbindung Kabel-Netzteil (schon mehr das Problem). Die Pins vom 4pin Molex sind gerade mal auf 6A spezifiziert, die MiniFit Jr. Pins auf 8A...

Zwar nur kurzzeitig, aber das ist def. außerhalb der Spezifikation..
