[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[monitorhero]

Danke für die Tipps. In Ryzen Master zeigt er mir alle Cores im Ruhezustand und switcht immer hin und her. In HWInfo64 parallel sind jedoch alle Cores bei 3,1-3,6 Ghz angegeben und es ist immer ein Core der auf 4,7 bis 5 Ghz springt. Die wechseln sich munter ab. Voltage is bei 1,21-1,25 Volt. Die Temperatur ist dabei permanent bei 64-70°C.
HWInfo64 und Ryzen Master widersprechen sich da etwas. Ryzen Master sagt 60°C, da er sich auf den CPU Die (average) bezieht, während HWInfo64 CPU Tctl/Tdie bei 64°C stehen. Ryzen Master zeigt auch nie 4,7 Ghz. Immer nur so 1,5 Ghz für die Cores die gerade aufwachen. Der Energiesparplan ist der Windows ausbalanciert, da es keinen Ryzen Sparplan mehr gibt für 5000 Serie.
Hier steht Minimaler Leistungszustand des Prozessors -> Einstellung: 0%

Die Priorität runtersetzen verändert leider nichts. Ich schätze es sind die Temperaturspitzen die hier Probleme machen, da einzelne Cores mehr verbrauchen und höher takten. Auf reddit haben fast alle User schlechte Temperaturen bei ihren 5950X. Nur keiner stört das Lüfterverhalten, zumindst wurde es bisher kaum erwähnt.

Dein 5900x zeigt keine Probleme mit dem Arctic? Falls ja kauf ich mir den vielleicht auch mal. Ich frage mich nur, ob ich die CPU eher umtauschen sollte vorher.



[Taani]

Ich habe 4,6Ghz Allcore eingestellt, weil ich das sinniger sehe. D.h. aber nicht, dass die Cores grundsätzlich durchgängig alle auf 4,6Ghz laufen, die gönnen sich auch Ruhephasen/takten runter, wenn sie nicht gebraucht werden. Am besten auslesen kannst du es mit dem Ryzen Master, die anderen Tools lesen das nicht so zuverlässig aus (zB den Ruhezustand einzelner Cores). Ich bin wieder zurück auf dem Dark Rock Pro 4, einfach weil ich AIOs nicht traue (die erste von CoolerMaster hat geleckt), die Temperaturen waren mit der AIO schon nett. Idle bewege ich mich bei um die 40C°, wenn ich ein paar Tabs offen habe, Twitch schaue, bisschen was runterlade, liege ich so zwischen 47-60Grad, in Cyberpunk geht es dann auch auf 70Grad. Hab jetzt 2 Aios rumliegen, Cooler Master 240er als Austausch von Amazon und UVP und den Arctic Freezer II 280, bei dem ich aber selbst was gebastelt habe bei der Halterung, da die Anleitung/Schrauben etc. nicht so aussagekräftig war und den ich ca. 1 Woche mit einem Wärmeleitpad betrieben hatte. War nur zu faul zum Zurückschicken :P

Beim Lüfterverhalten hatte ich auch mal im Bios rumgespielt bei der CPU (der Dark Rock Pro 4 ist ja eh sehr leise) aber dann war der MB-Lüfter auch im Dauerbetrieb, darum hatte ich es wieder auf das Standardverhalten zurückgeschraubt, MB-Lüfter springt nur beim POST kurz an, so will ich es haben. Zusätzlich zieht sich der Darkrock dann auch die Abluft der Graka rein, die läuft bei mir bei Cyberpunk auch auf ~70Grad



[monitorhero]

Du hast wohl eine bessere Bin erwischt. Mein Noctua ist eigentlich auch super leise gewesen, bis zum Wechsel zur 5000 Serie. 4,6 Ghz kriege ich nicht Prime95 stable unter 95°C (auch wenn es ein unrealistisches Szenario ist). Ich habe jedoch gemerkt, dass wenn Prime95 nicht stabil ist, dass dann auch sowas wie Chrome das System crashen kann unter bestimmten Last Szenarien. Idle bin ich auch bei 40°C. Dachte der Dark Rock Pro 4 wäre etwas schwächer als der Noctua NH-D15. Ich habe im Idle oft mal 81°C Temperaturspitzen. Das höchste was ich bisher gesehen habe, wenn alles auf Auto steht ist 81.5°C. Obwohl ich nicht mal am PC war. Keine Ahnung was die CPU im Hintergrund getriggert hat. Aber eine Neuinstallation hatte auch keine Besserung gebracht.



[Taani]

Das Höchste was mir das MB anzeigte waren glaube 87Grad und die sind bei der Extraktion von Cyberpunk gewesen. 4,7Ghz gingen ggf auch noch, da sind mir die Spannungen aber verglichen zu 4,6Ghz zu hoch, versuche ich ggf nochmal, wenn ein neues Bios rauskommt mit dem Curve Optimizer. Also die Range geht gerade mit nur HWL und Steam offen von 37-43Grad, der Kamin ist auch gerade noch nicht an :P
Irgendwas ist nicht so ganz knusprig mit deiner CPU, irgendwo noch nen Häkchen falsch gesetzt, an nem schlechten Bin kann ich aber immernoch nicht so recht glauben...



[monitorhero]

Ich bin leider etwas ratlos. Wie gesagt. Im Bios habe ich nur XMP, ERP aktiviert. Alle Spannungen etc. regelt das Unify mit Bios Version A82 beta. In Windows Energiesparplan Ausbalanciert. Chipset Treiber ist der Neuste installiert. Steam offen bin ich bei 48Grad. Ist eher der Epic Games Launcher der auf 60-70Grad hochgeht. Ryzen Master sagt hier aber dass alle Cores Ruhezustand haben und nur vereinzelt welche hochtakten, aber alles unter 2.3 Ghz. HW info zeigt mir da schon eher mal 5 Ghz an, abwechselnd zwischen den Cores.



[ScHItZ]

Ich hätte mal eine Frage da ich gerade eine Distroplate plane...
Es geht um 2x6800xt Grakas die ich gerne verbauen würde (ja ist sinnfrei will ich trotzdem).
Welche Slots muss ich benutzen?
Bei sli ist es 1 und 3
Bei Cf 1 und 5 ?

Ist das richtig?



[monitorhero]

Korrekt.



[ScHItZ]

Das ist ja mal blöd..... 1 und 5 ist sau weit auseinander und bringt meine H2O Planung ganz durcheinander...



[FM4E]

Wieso Slot 1 und 5? Auch bei 2-Way-CrossFireX kann und sollte man eher Slot 1 und 3 nehmen, da beide Slots dann eben mit jeweils PCIe 4.0 x8 angebunden sind. Wenn jemand drei AMD-Grafikkarten in ein 3-Way-CrossFireX packen will, dann eben in Slot 1, 3 und 5, wobei die Karte im Steckplatz 5 nur mit PCIe 4.0 x4 angebunden ist.



[monitorhero]

Dann hab ich das im Handbuch falsch verstanden. Sorry @ScHItZ



[el3c]

Ich bin leider etwas ratlos. Wie gesagt. Im Bios habe ich nur XMP, ERP aktiviert. Alle Spannungen etc. regelt das Unify mit Bios Version A82 beta. In Windows Energiesparplan Ausbalanciert. Chipset Treiber ist der Neuste installiert. Steam offen bin ich bei 48Grad. Ist eher der Epic Games Launcher der auf 60-70Grad hochgeht. Ryzen Master sagt hier aber dass alle Cores Ruhezustand haben und nur vereinzelt welche hochtakten, aber alles unter 2.3 Ghz. HW info zeigt mir da schon eher mal 5 Ghz an, abwechselnd zwischen den Cores.

Ist bei mir auch so... Keine Ahnung was der epic launcher da so macht.



[monitorhero]

Ist bei mir auch so... Keine Ahnung was der epic launcher da so macht.

Dann glaube ich, dass eher der Launcher nicht für Ryzen 5000 optimiert ist. Ein anderer User auf reddit hat mir das ebenfalls bestätigt. Müsste man mal nen Bugtracker an Epic senden.



[ScHItZ]

Beitrag automatisch zusammengeführt: 22.12.2020

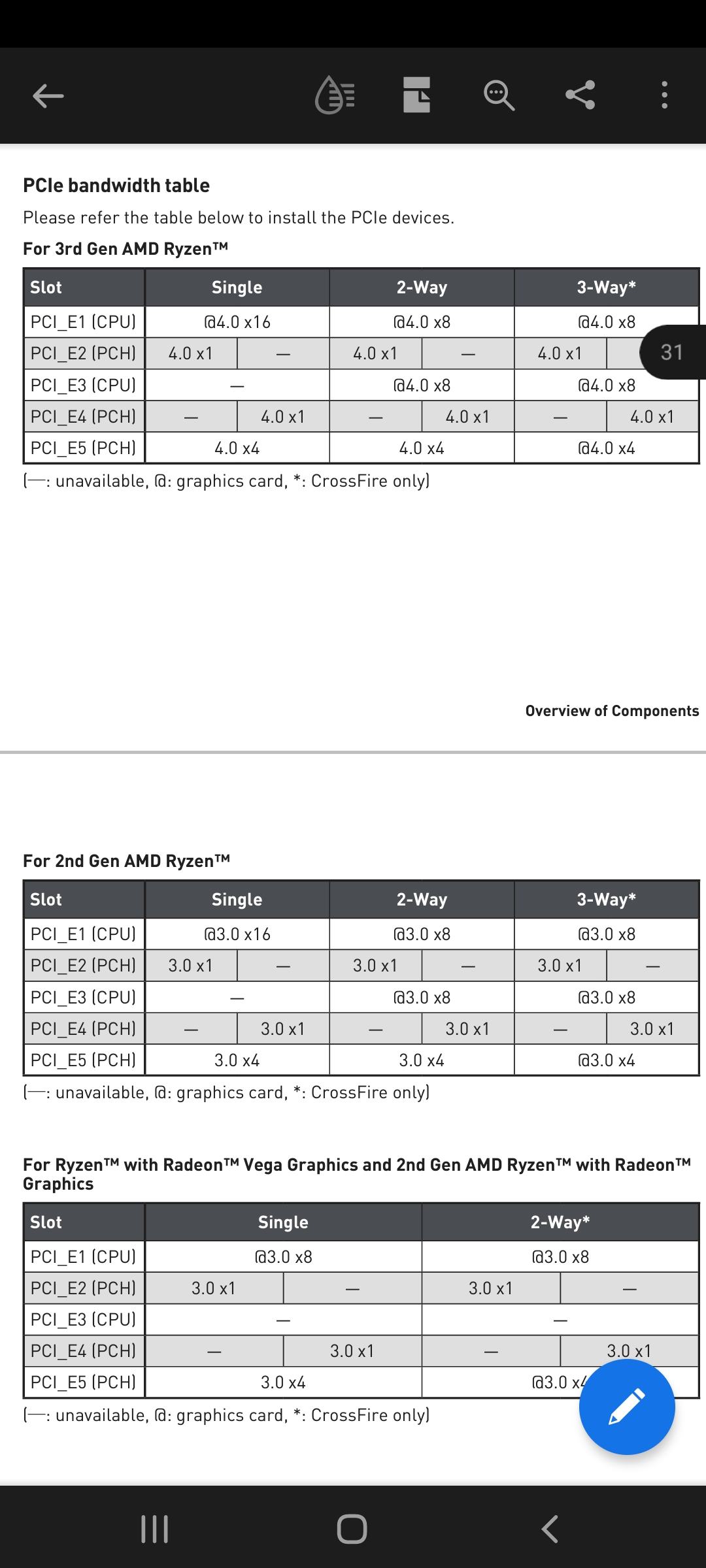

Mich hat die dritte Tabelle verwirrt



[monitorhero]

Hehe mich auch. Dann sollte der Loop jetzt deutlich einfacher werden



[FM4E]

Die dritte Tabelle betrifft nur die APUs, da diese für die dedizierte Grafikkarte nur insgesamt acht Lanes übrig haben. In dem Fall kann der mittlere Steckplatz nicht genutzt werden.



[ScHItZ]

Perfekt vielen Dank euch beiden.



[Cr@zed^]

So, nach 3 Monaten und 4 mal einschicken hat MSI endlich mein Unify getauscht. Jetzt überlege ich grade ob ich das Unify wieder einbaue oder das B550 Strix drinlasse.



[Taani]

Wo liegt´s Problem?



[Cr@zed^]

Das ich mich nicht entscheiden kann



[monitorhero]

Was war beim Unify kaputt?



[Cr@zed^]

Lief von heute auf Morgen nicht mehr mit der RX 5700 XT und auch nicht mit einer RTX 3080. Ältere Grafikkarten waren aber kein Problem.



[monitorhero]

Ok, das ist nicht gut. Ich hoffe das Problem begegnet mir nicht auch, wenn ich auf ne 3080 oder 3080ti umsteige nächstes Jahr.



[Cr@zed^]

Mein Board lief von Anfang an seltsam. Auch mit meinen ehemaligen FlareX gab es Probleme, aus dem Nichts lief das Board nicht mehr mit Vollbestückung.



[deadlink]

Gute Information.
Ich werde dann meine alte GraKa noch nicht verkaufen (falls ich noch meine 1080 los werde) und erst mit der neuen (welche auch immer das wird [3080/3080Ti/6800XT]) mein System testen.



[Cr@zed^]

Ich würde mir keine Gedanken machen, denke das mein Board irgendeine Macke, wie z.B. kalte Lötstelle o.ä., hatte.



[monitorhero]

Hey Leute. Kleines Update zu meinen Temps. Mit dem Liquid Freezer II habe ich deutlich bessere Cinebench Scores ohne etwas verändert zu haben. Macht doch einen Unterschied. Außerdem touren die Fans nicht mehr so schnell hoch. NH-D15 ist zwar cool, aber gegen den Freezer II 280 keine Chance.



[Quante]

Hey Leute. Kleines Update zu meinen Temps. Mit dem Liquid Freezer II habe ich deutlich bessere Cinebench Scores ohne etwas verändert zu haben. Macht doch einen Unterschied. Außerdem touren die Fans nicht mehr so schnell hoch. NH-D15 ist zwar cool, aber gegen den Freezer II 280 keine Chance.

Sehr schön -dann lag es wohl doch am Kühler/-boden.
Wie sind denn jetzt die Temperaturen, Taktraten und Drehzahlen?



[monitorhero]

Temperaturen waren maximal 75°C nach 2Std zocken. Davor waren es 92°C. Außerdem sehe ich auf allen Cores jetzt deutlich öfter 5 Ghz. Und in Cinbench Stock von 10064 (direkt nach nem Anschalten, wo die CPU noch nicht so warm und jetzt bei 10221. Drehzahlen weiß ich gar nicht wie die davor waren beim Noctua. Ich schätze nur so 1000 Rpm. Beim Liquid Freezer II sind es 1200 Rpm. Aber unhörbar. Bis jetzt sehr zufriedenstellend.



[Murazor]

Mit meinem NH-D15 habe ich bisher noch nie mehr als 80 °C gesehen. Wenn der Liquid Freezer für dich besser funktionirt, gut - aber der D15 macht seinen Job auch sehr gut und so eine hohe Differenz muss auf was anderes zurückzuführen sein.



[FM4E]

Selbst mein "kleiner" Dark Rock 4, der ja nun ein Single-Tower-Luftkühler ist, macht seinen Job herausragend und habe auch nicht mehr als 78°C CPU-Temp. Eventuell war bei monitorhero der Kontakt zwischen CPU und Kühlerboden nicht optimal, weshalb die extrem hohen Temperaturen erreicht wurden.
