[Sammelthread] Netburst Evolution - Pentium IV/M 478/479 & Xeon 603/604 Stammtisch

Thank you for the clarification! I will add this to my post.
When I did the tests with the ASUS board, I saw, that both settings are unclear or wrong. I wasn't able to figure it out.
I still have the Gigabyte board. Someday I want to test this board if it is good for OC and if it differs from AMI BIOS ASUS board. I need a new BIOS chip for it first though.


edit. is this part correct?
Code:
Burst length
   Register b0d6f0 54h [19:16]
       1111 = disable (8 Clocks)
       0000 = enable (4 Clocks)

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
digitalbath schrieb:
edit. is this part correct?
Code:
Burst length
   Register b0d6f0 54h [19:16]
       1111 = disable (8 Clocks)
       0000 = enable (4 Clocks)
Zum Vergrößern anklicken....
I can't say about BL right know - my Asus board shows all registers the same for 4 and 8 clocks BL. Maybe it doesn't work or something else. I was referring only to Bus parking. Gigabyte is the only board that has Bus parking and Dynamic page mode, that's why I played with it today.

O.K. I've figured out the Burst length.
MCHBar Register 60

bit 4 Burst length
0 - 4
1 - 8

As you know from the definition of BL, for dual channel it's always 4 clocks but for single channel it can be 4 or 8 clocks.
On my setup i865PE, P4 3.0E, 1*512MB BH-5 2-2-2-5 it's been as follows in AIDA64:

3192/3160/3150/107.2 BL8
3175/3136/3150/107.2 BL4

As you can see R/W is a bit higher with BL8. Unfortunately, it can't be changed on-the-fly so if the BIOS has problems setting it correctly (as I believe my Asus P4C800-E BIOS is), then the only thing is to mod the BIOS.
But for dual channel operation which is more common, it doesn't make any difference.

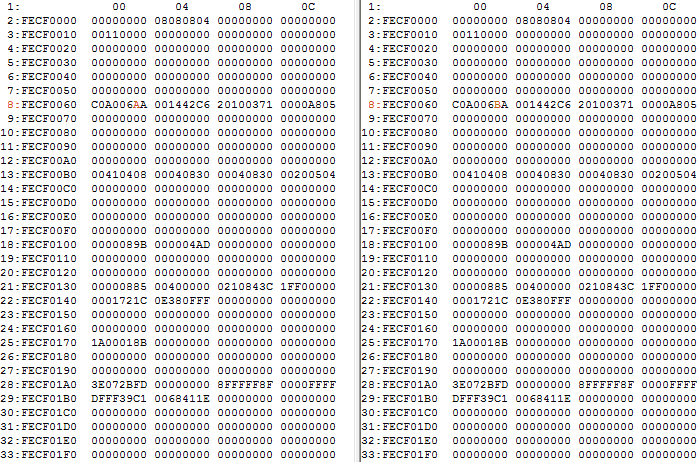

BL4 on the right, BL8 on the left.
P.S. now I see that Asus sets BL8 even when BIOS is set to BL4.
P.P.S. I've double checked and it works on Asus as well as defined by Intel - BL=4 for dual-channel mode (despite setting in BIOS) and BL=4/8 for single-channel mode. Previously I've been testing only DC, my mistake.

Zuletzt bearbeitet:
Ah, this is nice! I will add it to the list. Many thanks!
I guess it is not that important to us since we use dual channel most, but who knows....

edit. It fills a gap. nice

I've confirmed BL on Asus boards (read P.P.S. in my previous post).

Also I've played with Winbonds. As we know, normal Winbond chips work at 250MHz with moderate volts like 3.4V. But most sticks didn't work on 865/875.
Long story short - you need tRFC=5.
Asus boards set tRFC4 when CAS=2.0 and tRFC=5 when CAS=2.5/3.0.
So you need to boot with CAS=2.0 @~230FSB, set tRFC=5 via Memset and then you can go higher. Much higher.

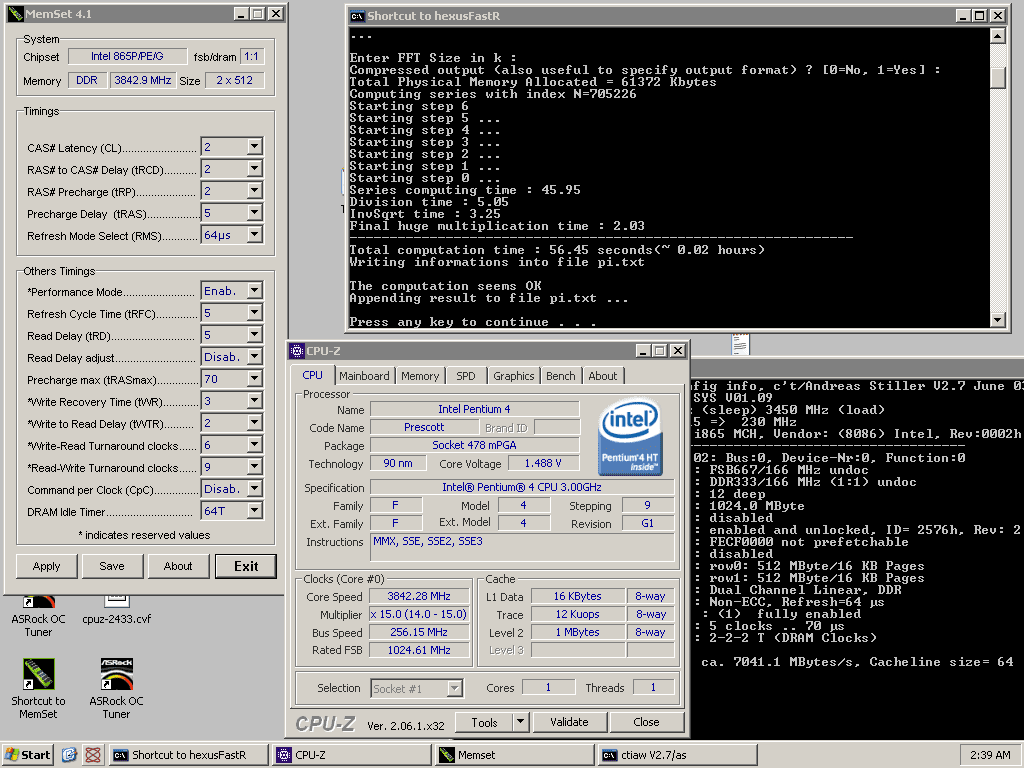

Corsair 3500C2 stick @ 3.9V (at idle) via OCZ RAMbooster.

3.9V PAT Corsair C2.png


Unfortunately, for dual channel seems like it's limited by chipset. Only 256MHz so far. The only thing that helps is setting CL=2.5 which is undesirable. Still these seem to be one of the highest Winbond clocks on 865/875.


Nice G1 CPU! Nice finding also! So in theory we could add a option rom that sets the tRFC = 5 setting during boot? To get higher Cl2 clocks?
Maybe the Dual Channel limitation is also limited by a setting?

It's a pretty regular G1. I have a bit more than 10 of them, all POST around 300, the very bad ones make 282-293. But they're nice since they are cool and clock good. Although, on TCCD I am limited by them. Maybe need to put them on water.
digitalbath schrieb:
So in theory we could add a option rom that sets the tRFC = 5 setting during boot?
Zum Vergrößern anklicken....
In theory - yes. But as you understand if we make just an OpROM, it'll set tRFC5 at the end so we won't be able to boot higher than we can now. So we need to make it an early mod or (best) to mod the CAS programming routine. And I still can't find a way to find CMOS programming routines.

digitalbath schrieb:
Maybe the Dual Channel limitation is also limited by a setting?
Zum Vergrößern anklicken....
Yes, this came to my mind too. But as you can see before, TCCD at 2,5-4-4-8 have no problems working in dual channel up to 295 (CPU limited, maybe more). I thought, tRAS or other major timings could help but seems only CAS helps. And not too far. Maybe we'll find an answer to this but so far it's an open question. Just shared my progress with you.

Best I’ve been able to run DC 1:1 so far was 260 using Ultra-X that would do 270+ on NF4. But that was only after setting switching frequency using Ample-X epower.
I might revisit 478 later so will definitely test tRFC5 as well but I’m pretty sure I already tried all major memset parameters for that 260MHz run.

Antinomy schrieb:
you need tRFC=5.
Zum Vergrößern anklicken....
Isn't tRFC 5 quite low? Or is this some special setting on intel? Usually you run as low as tRC 7-9 and tRFC 9-12 but not lower on socket 939. On socket 462 it's even higher with a stock value of tRC 13 and tRFC 15...

Also the read/write and write/read turnaround times look quite high, but i also suspect this is "Intel special" and not comparable to A64...

Antinomy schrieb:
So we need to make it an early mod or (best) to mod the CAS programming routine. And I still can't find a way to find CMOS programming routines.
Zum Vergrößern anklicken....
Same. This is one of the things i'd like to understand on Award 6.00PG. The usual approach by the bios routine is to initialize the chipset with default values (iirc it's called "early chipset init"), perform several checks and then set the correct clocks and timings at a later stage. I've not been able to find that later stage (yet), let alone the code which loads and applies the strap/romsip timings in general.

I believe at least on nforce 2 the BPL (NVDAMC or NVMM) does it, as it even has a special table for certain ram modules. That's why i want to reverse engineer that piece of code. Also DFI found a way to apply alpha timings as a separate option, which other NF2 boards don't. so comparing the different bios might be a good idea. DFI hasn't modified the BPL, but applies it somewhere else. I suspect they hooked some routine and hacked their timings code into the bios.

I mean, you could for example inject custom code into the POST code jump table (link to HWBOT) if it is late enough during the boot process. And even if you need a later injection, you should be able to replace basically any jump instruction, store all register, apply custom code, restore and jump back into to the stock code. Iirc pinczakko described both possibilities in his ninjutsu book.

Zuletzt bearbeitet:
Raiden Zero schrieb:
Best I’ve been able to run DC 1:1 so far was 260 using Ultra-X that would do 270+ on NF4.
Zum Vergrößern anklicken....
2*512MB 2-2-2-5? Very nice.
Tzk schrieb:
Isn't tRFC 5 quite low?
Zum Vergrößern anklicken....
Yes, but the only board that has tRFC description is Abit and I think Memset took it from there. For example in i845 chipsets tRFC goes from 5-11. So maybe in fact 5 is 11 and 1 is 7 for example. Don't look at actual value, think about the bits. We'll probably never know for sure.

Wenn man denkt, man hat hier schon alles gesehen… kommt ein noch Verrückterer daher. :oops:

Und wow, so ein 975Xa-YDG hatte ich vor ~ 18 Jahren mal und suche seit inzwischen 5-6 Jahren wieder so eins - ohne Erfolg. Kein Wunder, wenn die alle bei Dir sind.

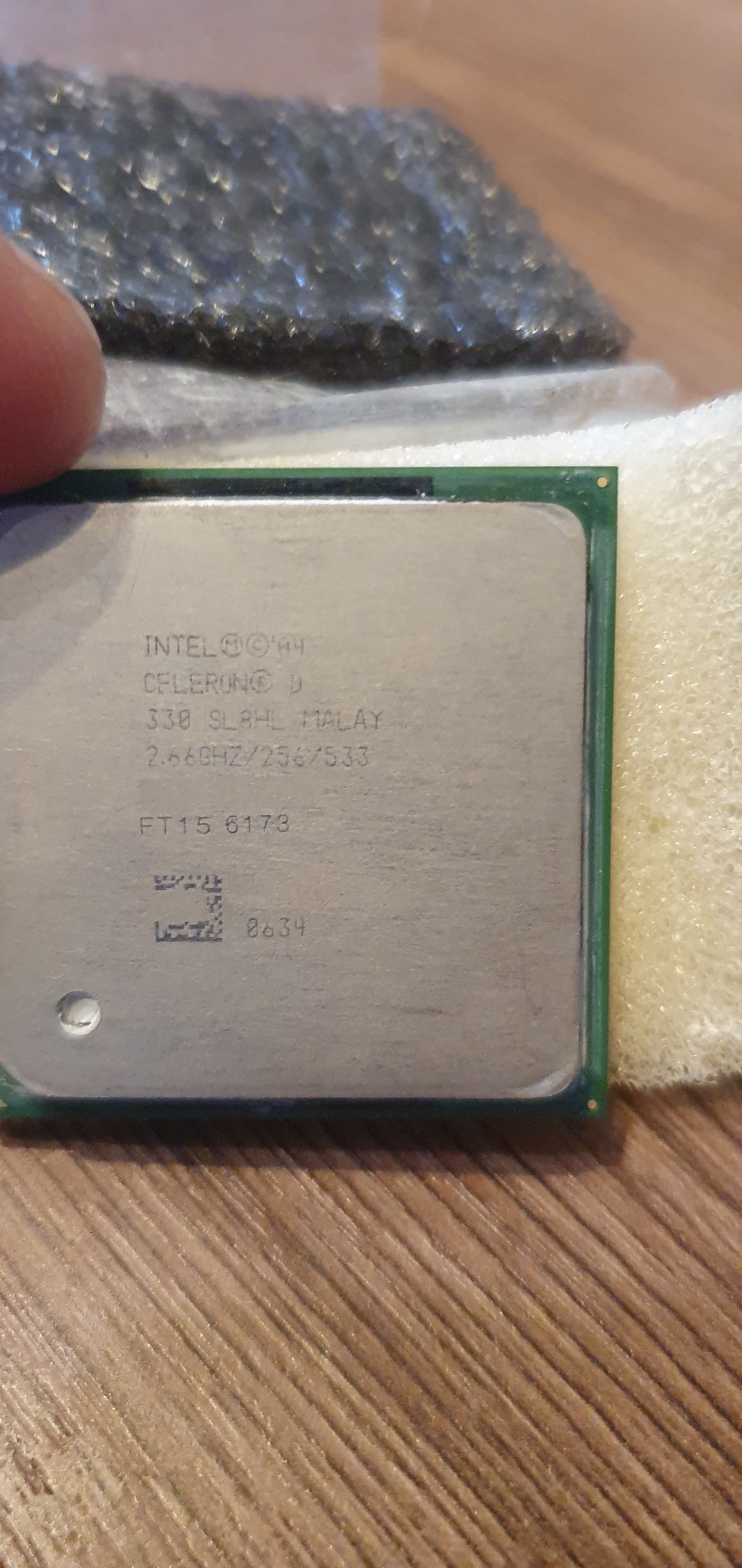

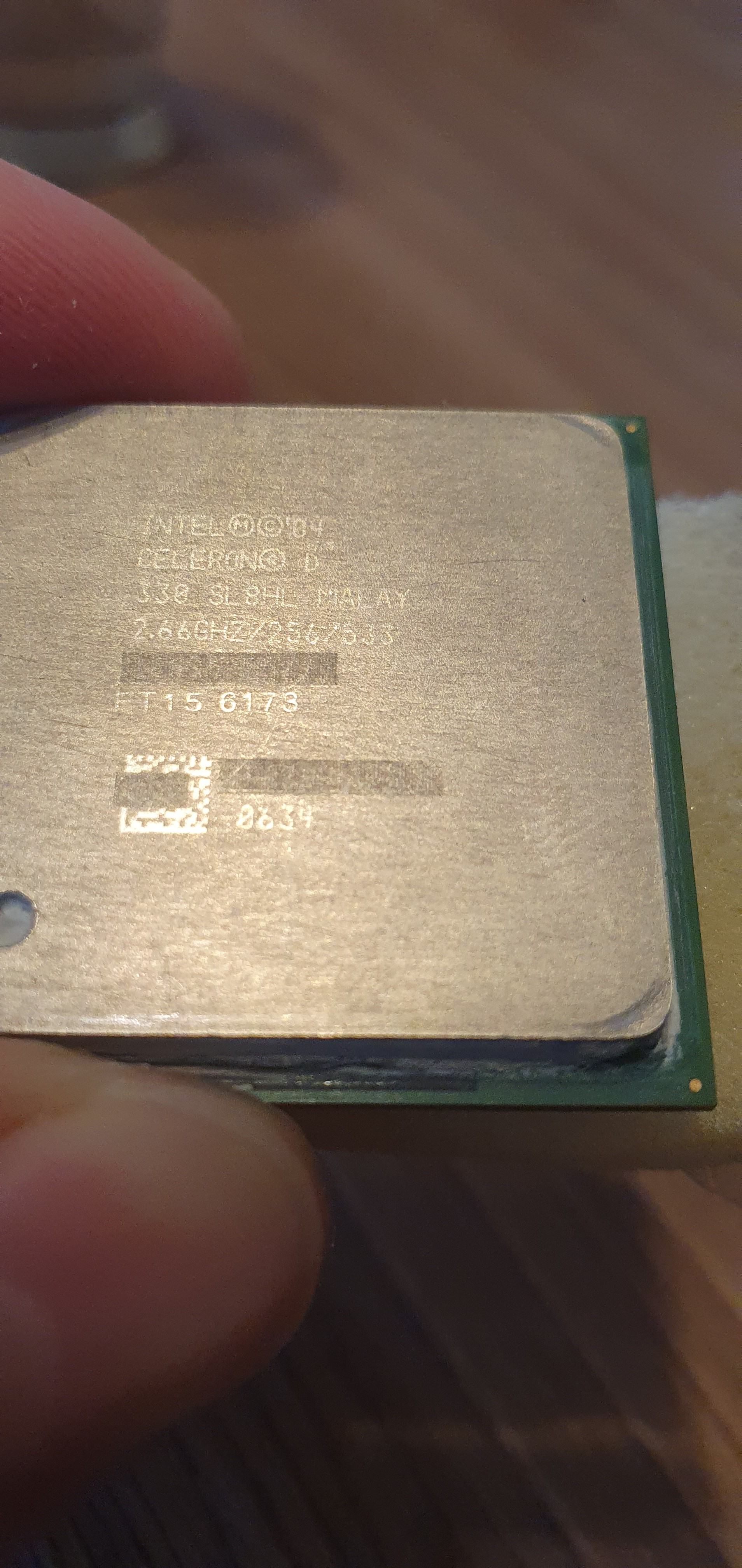

Has anyone seen something like this on 478? Both batch and serial erased and very strange marking inscribed.


Anhänge

  • 20240615_133757.jpg
    630,6 KB · Aufrufe: 107
  • 20240615_134023.jpg
    749,4 KB · Aufrufe: 117
No! What you can see with CPU-Z ?

Antinomy schrieb:
Has anyone seen something like this on 478? Both batch and serial erased and very strange marking inscribed.
Zum Vergrößern anklicken....
interesting! Is it something like an engineering sample or something else? Although it doesn't make a sence.

Unterstützen die ASUS P4T Boards auf Basis von Sockel 423 mit Intel 850 Chipsatz auch Rambus MIT ECC? In den jeweiligen Handbüchern wird ECC gar nicht erwähnt. Im Bios ist lediglich eine Option vorhanden, aber die betrifft so wie ich das verstehe doch lediglich die CPU oder? ("CPU Level 2 Cache ECC Check")

TM30 schrieb:
Unterstützen die ASUS P4T Boards auf Basis von Sockel 423 mit Intel 850 Chipsatz auch Rambus MIT ECC? In den jeweiligen Handbüchern wird ECC gar nicht erwähnt. Im Bios ist lediglich eine Option vorhanden, aber die betrifft so wie ich das verstehe doch lediglich die CPU oder? ("CPU Level 2 Cache ECC Check")
Zum Vergrößern anklicken....

Ja, Alle Rambus Systeme sind ECC fähig - Pentium 2,3,4 sowie natürlich die Xeons.
Gefühlt sind auch 80% aller Rambus Module mit ECC - ich hab fast ausschließlichlich nur ECC Rambus hier - von den 200 Modulen wahrscheinlich kaum 10 ohne ECC.
Auf meinem P4T-E sitzen auch 4x ECC - werden erkannt, zeigt er auch an.

P4T und P4T-E sind auch sehr verwandt, bzw fast gar keine änderungen - Sockel natürlich -aber beide Intel850 Tahema - das P4T fehlt mir leider noch^^
Hab aber noch so ein Medion Sockel 423 - auch mit ECC.

Und die Option im Bios ist halt für den L2 Cache des Pentium 4, der ist halt auch ECC

Danke für die Infos. ECC kostet aber ein bisschen Leistung, oder? Also sollte man wenn möglich welche ohne ECC kaufen wenn die preislich gleich liegen?

ECC kann je nach Platform Leistung kosten, meist aber sehr wenig, größtenteils vernachlässigbar, vorallem wenn es um reine Server Systeme geht, laufen meist eh nicht ohne ECC Reg.
Bei anderen wie z.b. Xeon 16xx, oder andere Desktop die ECC können, vs non-ecc merkt man es etwas - vorallem kann man halt non-ECC deutlich mehr übertakten - ECC und übertakten sollte sich eigentlich ausschließen :)
War zumindest lange Zeit so - jetzt gibs ja z.b. Threadripper 7000er / Xeon Sapphire Rapids mit ECC Reg. den man vollkommen übertakten kann.
ECC ist halt für den stabilen, sicheren, Betrieb, ohne Ausfall & Absturz.
Gibt z.b. auch noch LR ECC Reg.= Load-reduced ECC Registred.
Denn - das sind Sachen, die tauchen in keinem Benchmark der Welt auf - Die Daten die verarbeitet werden können Fehler aufweisen - merkt die CPU, berechnet sie erneut. Bei ECC wird das massiv stark reduziert = muss die CPU weniger nachberechnen.

Bei den alten Rambus Systemen hingegen merkt man es überhaupt nicht ob mit oder ohne ECC.
Ich würd da immer nur ECC module nehmen. Rambus Systemen waren eh schon zickig und instabil genug - Frequenzen am Limit, heiß&heiß.
Nur bei 32-Bit Rambus Modulen mit 1066 Mhz gab es keine mit ECC.
16 Bit PC1066 hingegen schon.

Preislich ist Rambus ja eh total tot - witzel ja immer selbst "Das Alu auf den Kühlkörpern ist mehr wert als der Rest"
Hauptsache 2x identische oder halt 4 für 4x - kein ECC & Non-ECC mischen.

evilguy666 schrieb:
Wenn die Grafiken eins zeigen, dann das man lieber beim 6xx geblieben ist oder gleich zu AMD. Der Pentium D war einfach nur unterirdisch. Und die Spiele zu der Zeit waren i.d.R. ja eh nicht für Multicore optimiert. Zusammen mit so ner Geforce 7800 GT(X) war damals mit nem guten Einkerner eigentlich alles möglich.
Zum Vergrößern anklicken....

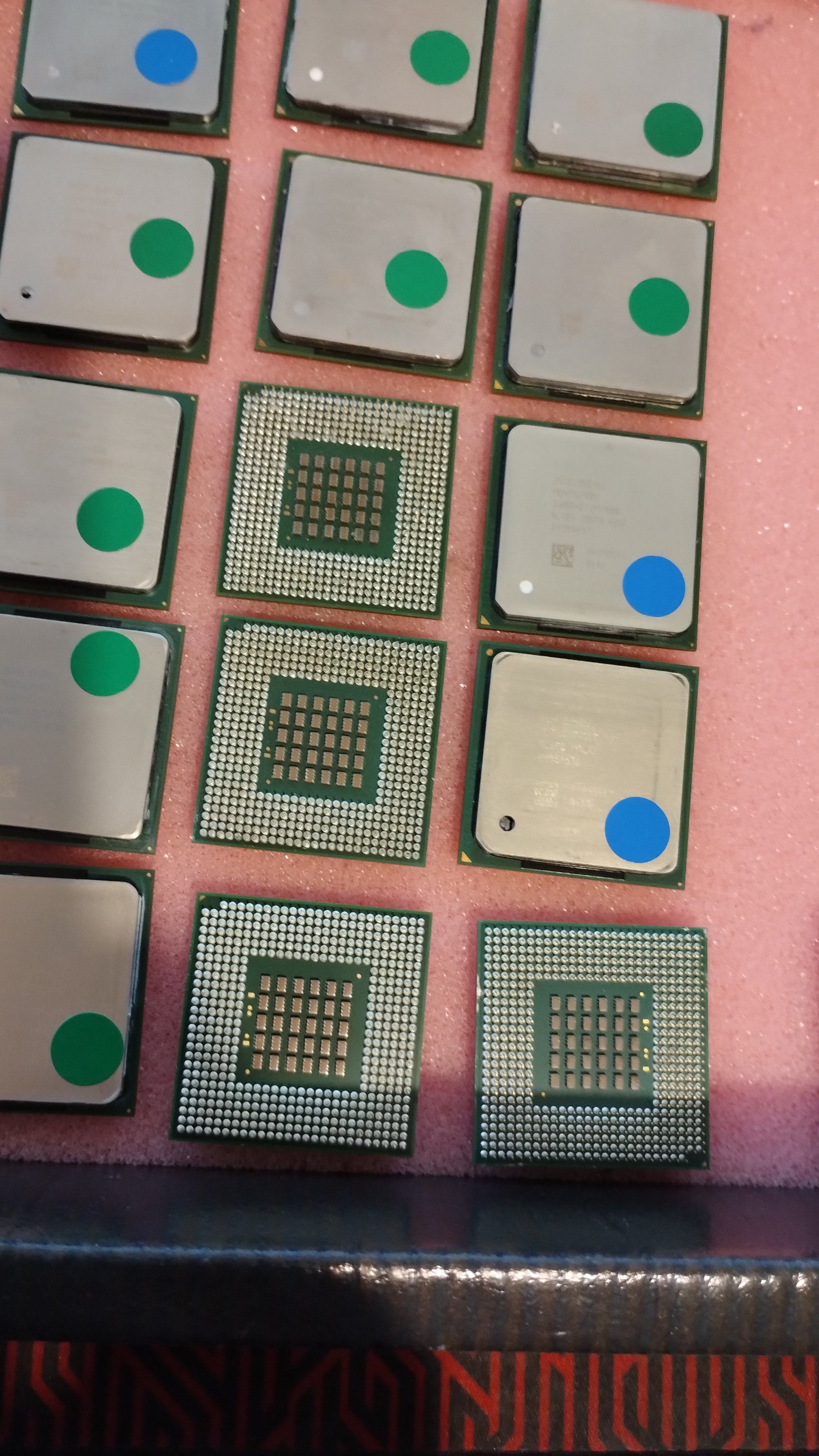

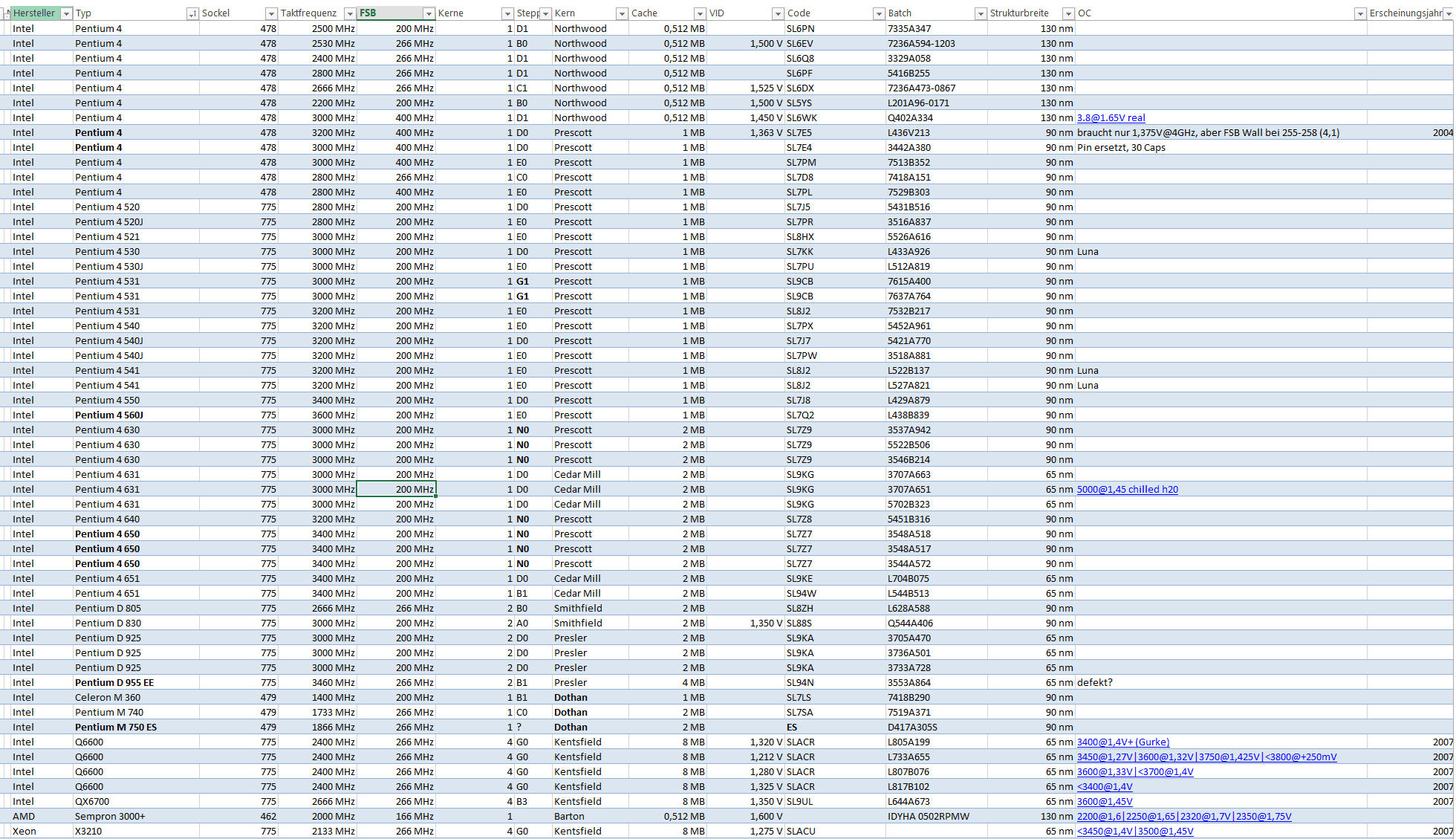

Das hat mich jetzt doch motiviert, Inventur von meinen ganzen Pentium 4's zu machen. Ich führe das mal hier fort.


Sind zwei 531er Prescotts im G1 Stepping dabei, ein 560J und ein paar 650er N0, plus wahrscheinlich ne Menge Einheitsbrei. Außerdem hab ich (dank diesem Thread) meine ganzen 478er von unten gecheckt und es war tatsächlich einer mit 30 Caps dabei. :d Ich musste zwar erst einen Pin ersetzen, aber hoffentlich geht er jetzt wieder, Test steht noch aus.

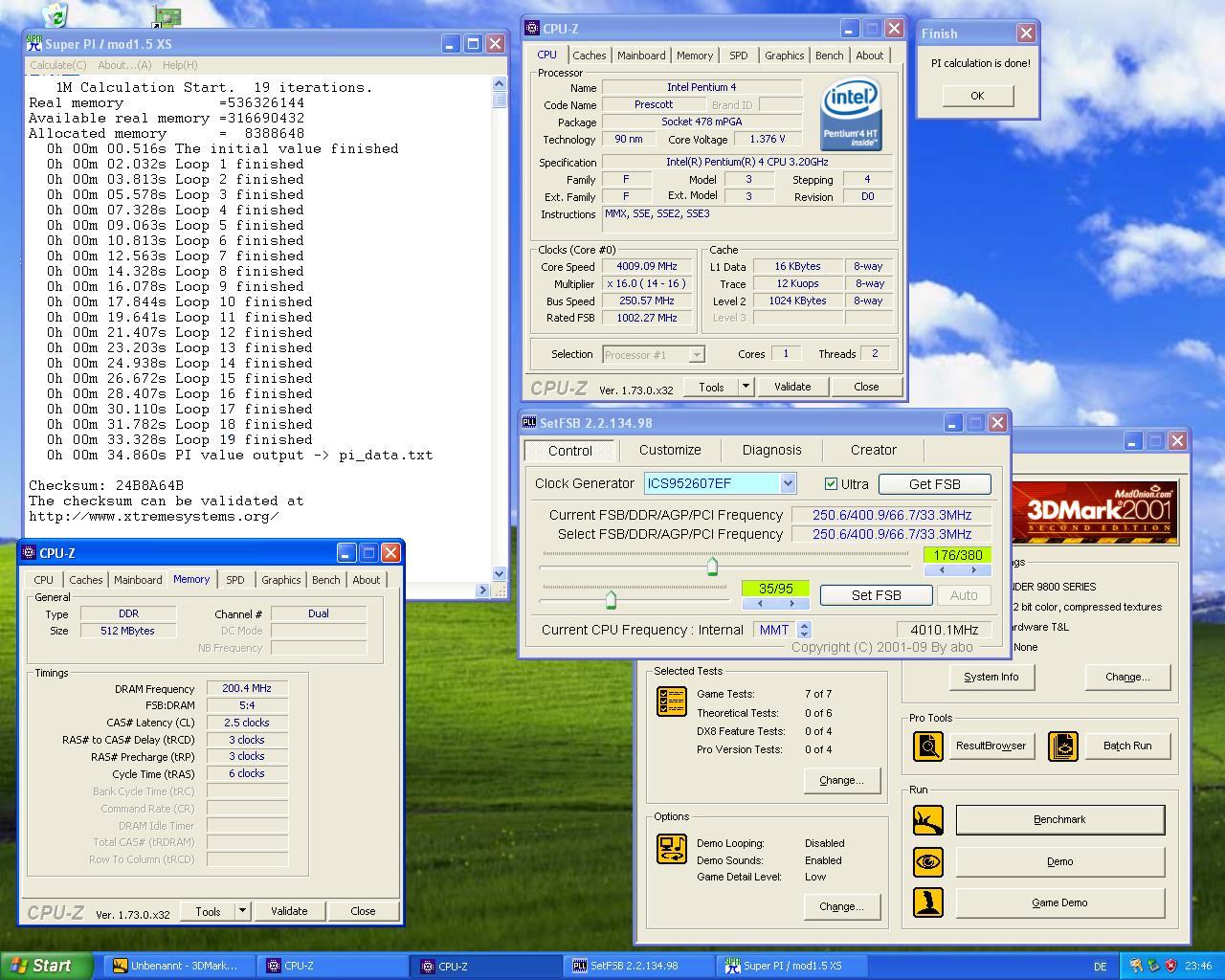

Bisher bestes Ergebnis auf 478 war das hier mit einem 3.2er Prescott - das macht er mit Standard vCore aber dann ist Wand angesagt. Ich dachte erst, das ist schon das Board, aber das dürfte eigentlich nicht sein. Soweit ich weiß ist NB Spannung mit AGP gekoppelt und da brachte mehr Spannung nicht mehr Takt.



Edit: Wenn ich jetzt nen 479er Adapter hätte, könnte ich einfach einen von den Pentium M's draufschnallen und könnte mir die ganze Netburst-Quälerei sparen. :d
Vor allem bin ich auf den Pentium M 750 ES gespannt, aber das wird wohl noch dauern, bis ich den testen kann. Aber jetzt so nen Dothan Kern ausprobieren, da hätte ich schon fies Bock drauf nach den ganzen GHz-Schnecken :d

Zuletzt bearbeitet:
Masterchief79 schrieb:
on unten gecheckt und es war tatsächlich einer mit 30 Caps dabei. :d
Zum Vergrößern anklicken....

Bei den Prescotts war das weniger selten als bei den Northwoods, denn bei den Northis da gab es nur zwei Möglichkeiten:

1.) SL6W* Stepping + 30 Caps
= runtergelabelter SL793 D1 Kern weil entweder 3,4GHz mit niedrigster VID nicht bestanden oder weil kein Bedarf für den Kern bestand

2.) SL6Z* Stepping (haben alle 30 Caps), Packaging immer in CR
= Teildefekter Gallatin M0 Kern (Extreme Edition) ohne den (defekten) L3 Cache. Etwas höhere Wärmeentwicklung, 2 PCB Layer mehr, höhere Wahrscheinlichkeit auf ein gutes OC Sample.

edit:
Ich habe den 3,06er SL6PG vergessen, ebenfalls D1 und ganz vereinzelt auch mal mit 30 Caps zu finden, Grund mir unbekannt.

Zuletzt bearbeitet:
Na hoppla, da hab ichs aber gut getroffen:

SL6WJ (2,8GHz HT)
SL6WT (2,8 GHz HT)
SL6WK (3,0 GHz HT, zu dem hab ich sogar die OVP)
SL6WG (3,2 GHz HT)

Leider fehlt mir noch ein passendes Mainboard um die Dinger auszureizen.
