[Sammelthread] NostalgieDeLuxx Recap+Mods Datenbank

[Strikeeagle1977]

Nachschlag, bitte?

K9MM-V

Farbe	Menge	verbaut ab Werk	Spannung	Kapa	Durchm.	Höhe	Leiterabstand	Ersatz
Orange	13	OST RLX O630 / TEAPO SM105°C 02/08 A3C1	6,3 V	1000 uF	8 mm	13 mm	3,5 mm	KEMET/A750KK108M0JAAE015
Grün	6	Panasonic (M) FL / Sanyo WF S.E.69	16 V	1000 uF	8 mm	20 mm	3,5 mm	Chemi-Con/APSG160ELL102MH20S
Blau	1	OST RLX O361	6,3 V	3300 uF	10 mm	25 mm	5 mm	KEMET/A750MW228M1CAAE010
Gelb	5	Panasonic (M) FL	6,3 V	1800 uF	8 mm	20 mm	3,5 mm	KYOCERA-AVX/RPF0811152M006K
Rosa	3	Panasonic (M) FL / UCC KZG	6,3 V	1500 uF	8 mm	20 mm	3,5 mm	Chemi-Con/APSG160ELL122MH20S
Rot	2	G-Luxon SM105°C 750P(M)	6,3 V	470 µF	6 mm	10 mm	2,5 mm	Rubycon/6.3YXJ470M6.3X11

WMDK Posting hier

Recap erledigt und unter WinXP + Last getestet. Funktioniert 1A und ist ne schöne günstige Lösung für AGP4x/8x Tests auf AM2.
Board ist nun bei Kalledlx.



Medion Geforce4 - 8x Ti4200 aka MSI MS-8889 V1.0

Position	Farbe	Anzahl	Hersteller /Typ	Volt	µF	RM	Durchmesser	Ersatz
1	rot	5	Rubicon MBZ	6,3	1000	5 / 3,5 möglich	10	A750MS108M1AAAE013
2	gelb	1	Fujitsu gelb, schwarz	6,3	680	5 / 3,5 möglich	10	FP Cap, stehen lassen
3	grün	1	Fujitsu gelb, schwarz	2,5	820	3,5 / 5 möglich	8	FP Cap, stehen lassen
4	blau	1	United Chemi Con/UCC KZG	16	470	3,5 / 5 möglich	8	A750KS477M1CAAE013

Anhang anzeigen 1029437

mit ReCap





Medion Geforce 6610XL aka MSI MS-8979 V1.0

Position	Farbe	Anzahl	Hersteller /Typ	Volt	µF	RM	Durchmesser	Ersatz
1	gelb	4	United Chemi Con/UCC KZG	6,3	1000	5 / 3,5 möglich	10 (8mm möglich)	A759MS108M1AAAE012
2	blau	1	Panasonic FJ	16	680	5 / 3,5 möglich	10 (8mm möglich)	A750KW687M1EAAE016 (Ø8mm) A750MW687M1VAAE018 (Ø10mm)

Rest sind FP CAPs - stehen lassen

Anhang anzeigen 1029438

mit ReCAP

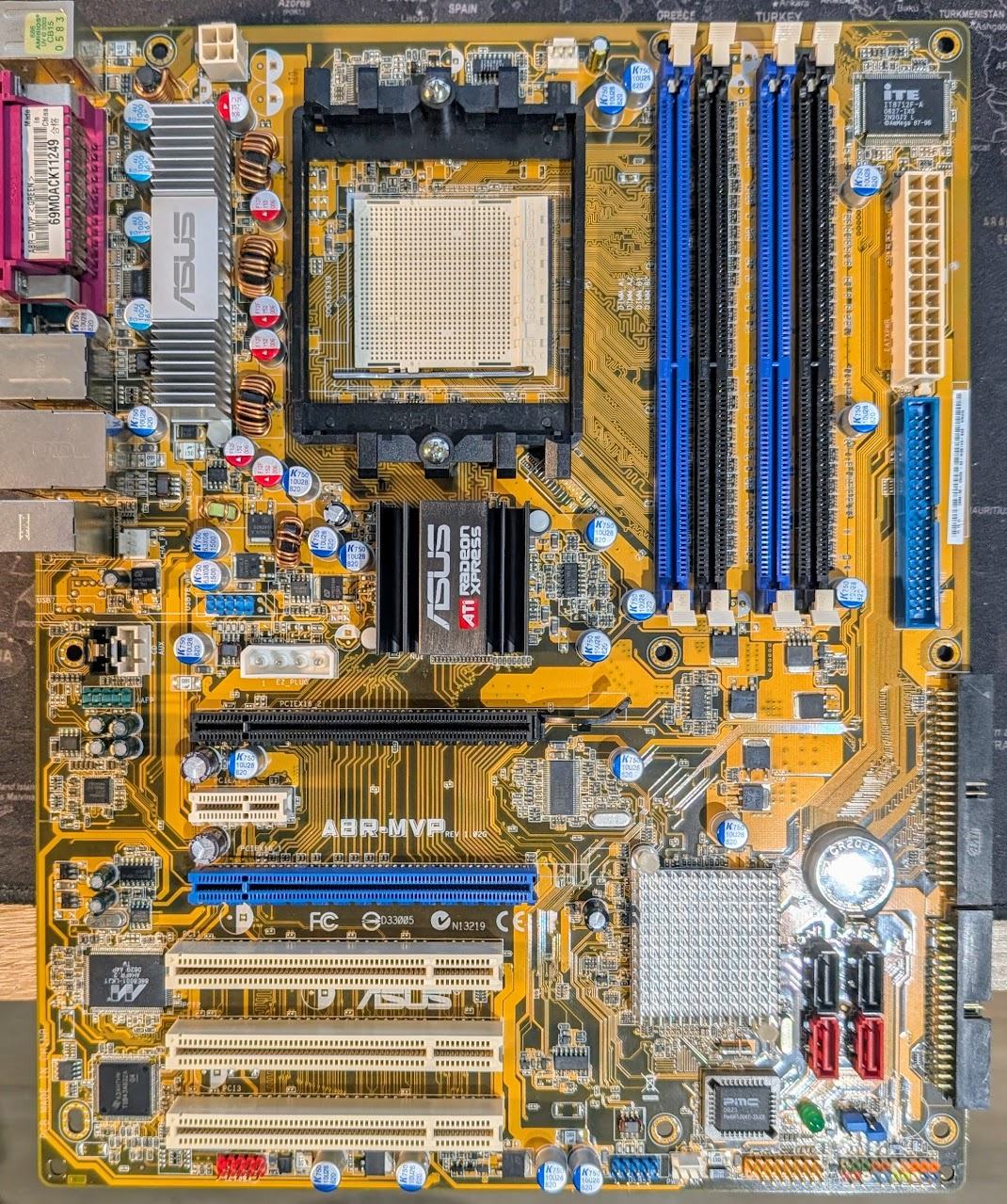

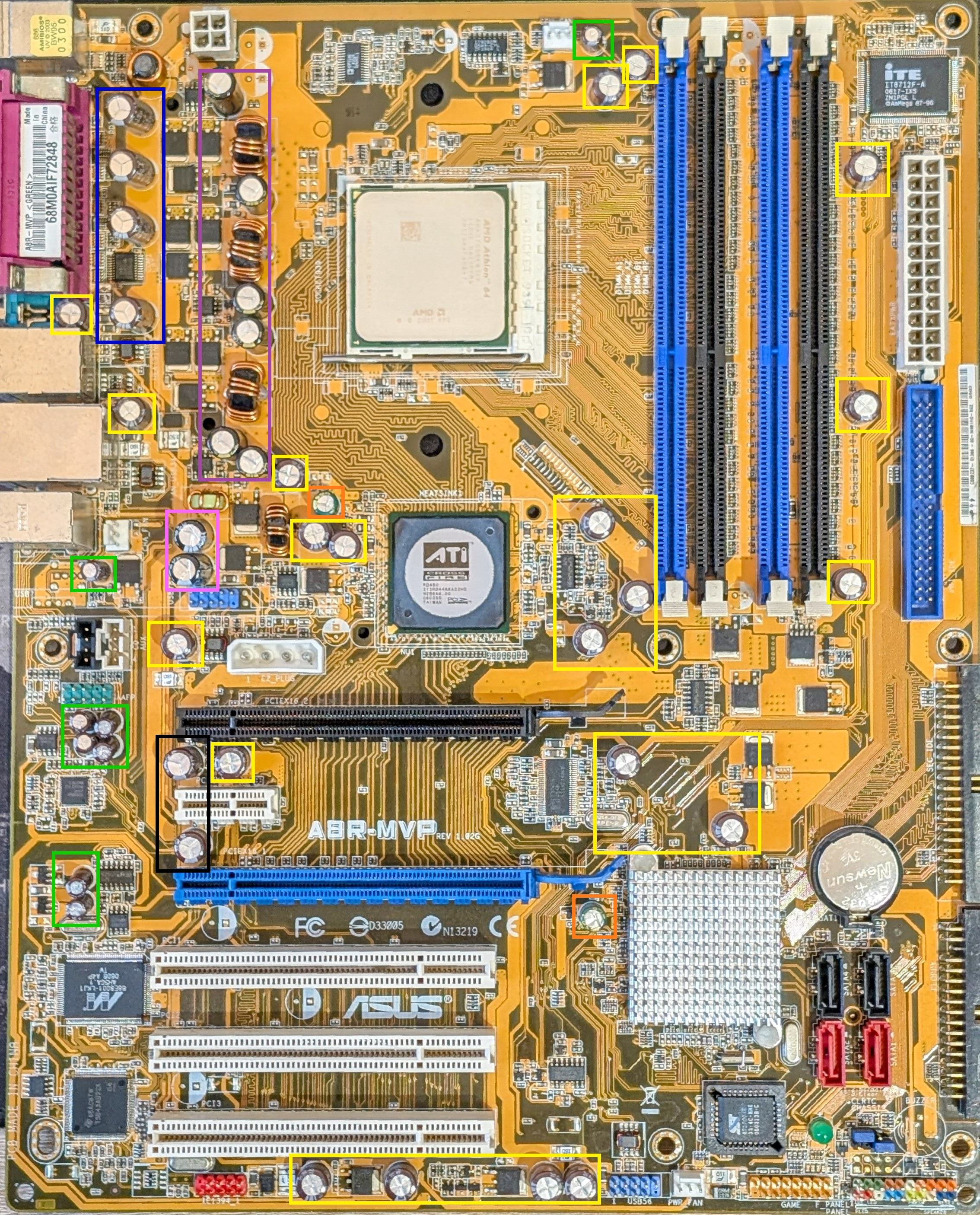

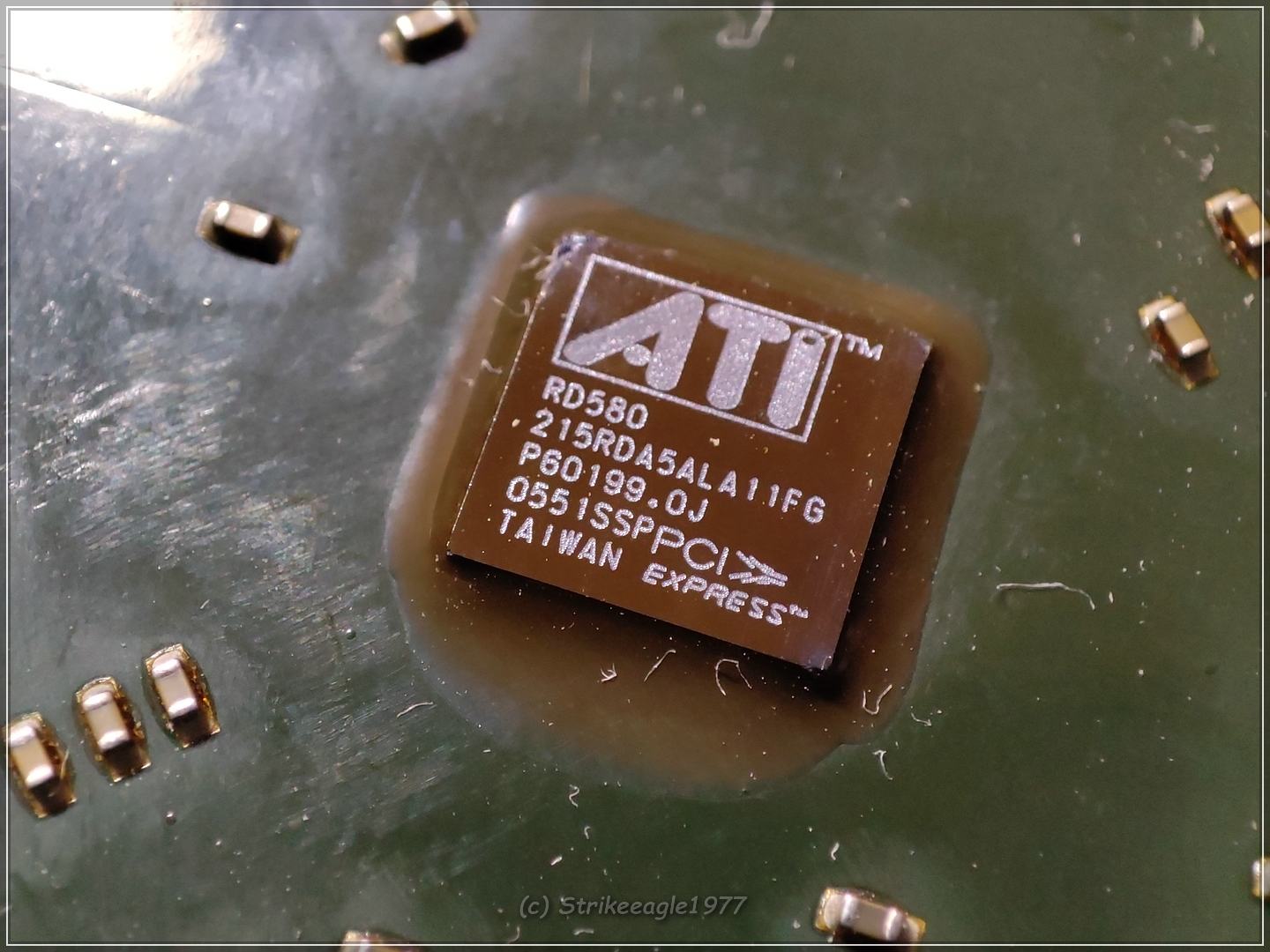

Asus A8R32-MVP

Position	Farbe	Anzahl	Hersteller /Typ	Volt	µF	RM	Durchmesser	Ersatz
1	rot	4	United Chemi Con / UCC KZG	16	1000	3,5	8	KEMET/A750KK108M0JAAE015
2	gelb	2	United Chemi Con/UCC KZG	6,3	1500	3,5	8	KEMET/A750KS158M0JAAE014
3	grün	2	United Chemi Con/UCC KZG, ESR36 / ripple 1140	16	470	3,5	8	KEMET/A750KS477M1CAAE013
4	blau	23	United Chemi Con/UCC KZG	6,3	820	3,5	8	KEMET/A750KK827M0JAAE016
5	orange	17	United Chemi Con/UCC KZG	16	100	2,5	6	A750EK107M1CAAE018

Anhang anzeigen 1029436

Funktioniert soweit alles 1A.



[Strikeeagle1977]

PowerVR series3 aka Kyro I aka Hercules 3D Prophet 4000XT

Position	Farbe	Anzahl	Hersteller /Typ	Volt	µF	RM	Durchmesser	Ersatz
1	grün	3	Wendel	6,3	1000	3,5 mm	8 mm	Pana FR 667-EEU-FR0J102



[Strikeeagle1977]

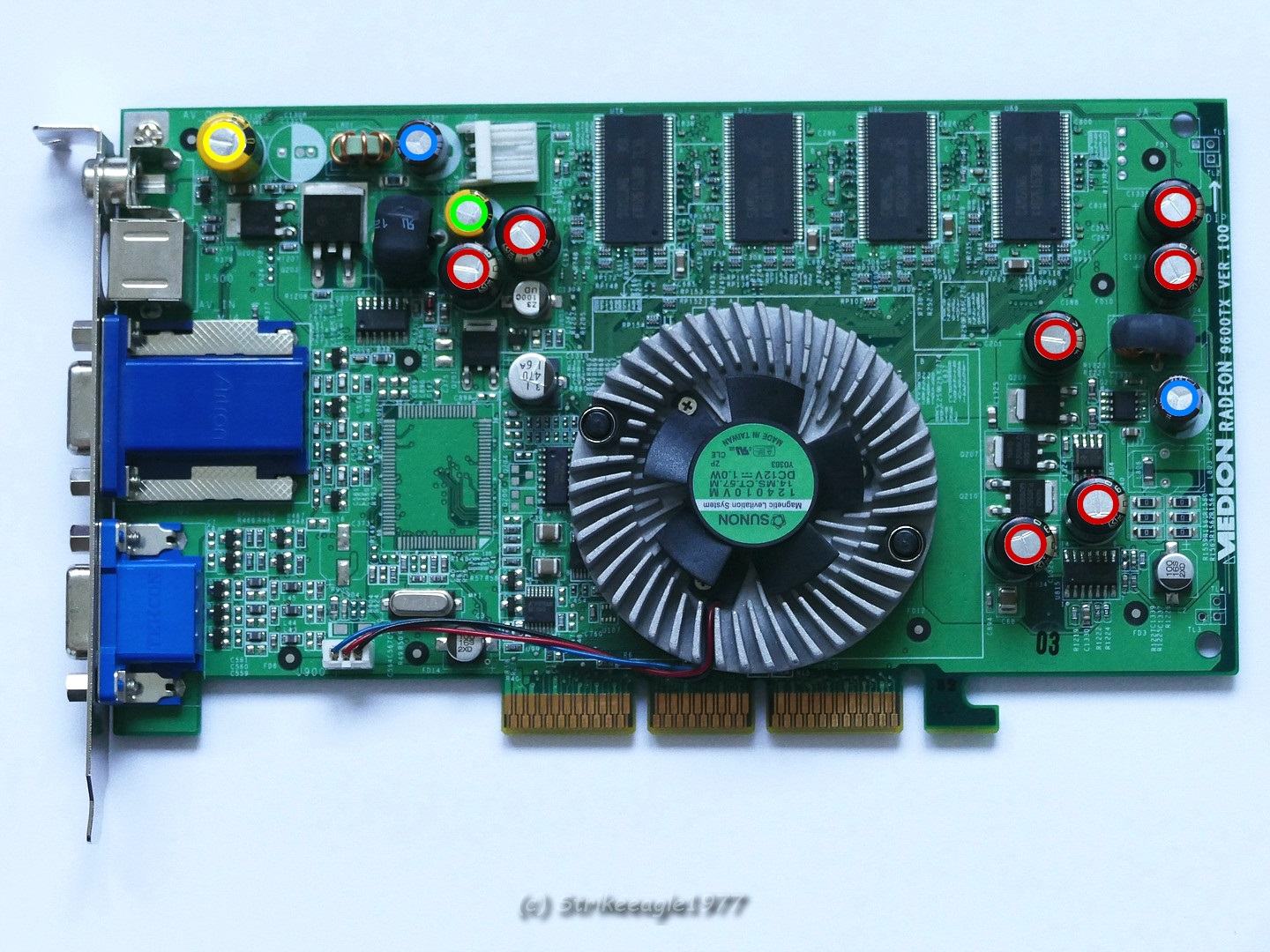

Medion 9600TX V1.0 aka MSI MS-8906

Position	Farbe	Anzahl	Hersteller /Typ	Volt	µF	RM	Durchmesser	Höhe ca.	Ersatz
1	rot	4	Panasonic FJ (M) 38 IV HF, ESR25 / ripple 1540	6,3	1000	5 (3,5 möglich)	10	13	A759MS108M1AAAE012 oder A750MS108M1AAAE013
4	gelb	1	Fujitsu? gelb, schwarz	16	330	5 (3,5 möglich)	10	13	stehen lassen, FC Cap
5	grün	1	Fujitsu? gelb, schwarz	2,5	820	3,5 (5 möglich)	8	12	stehen lassen, FC Cap
6	blau	2	UCC KZG, ESR36 / ripple 1140	16	470	3,5 (5 möglich)	8	12,5	A750KS477M1CAAE013

Abgeleitet von 9800XL, da identische Bestückung
