[Sammelthread] NostalgieDeLuxx Recap+Mods Datenbank

[fortunes]

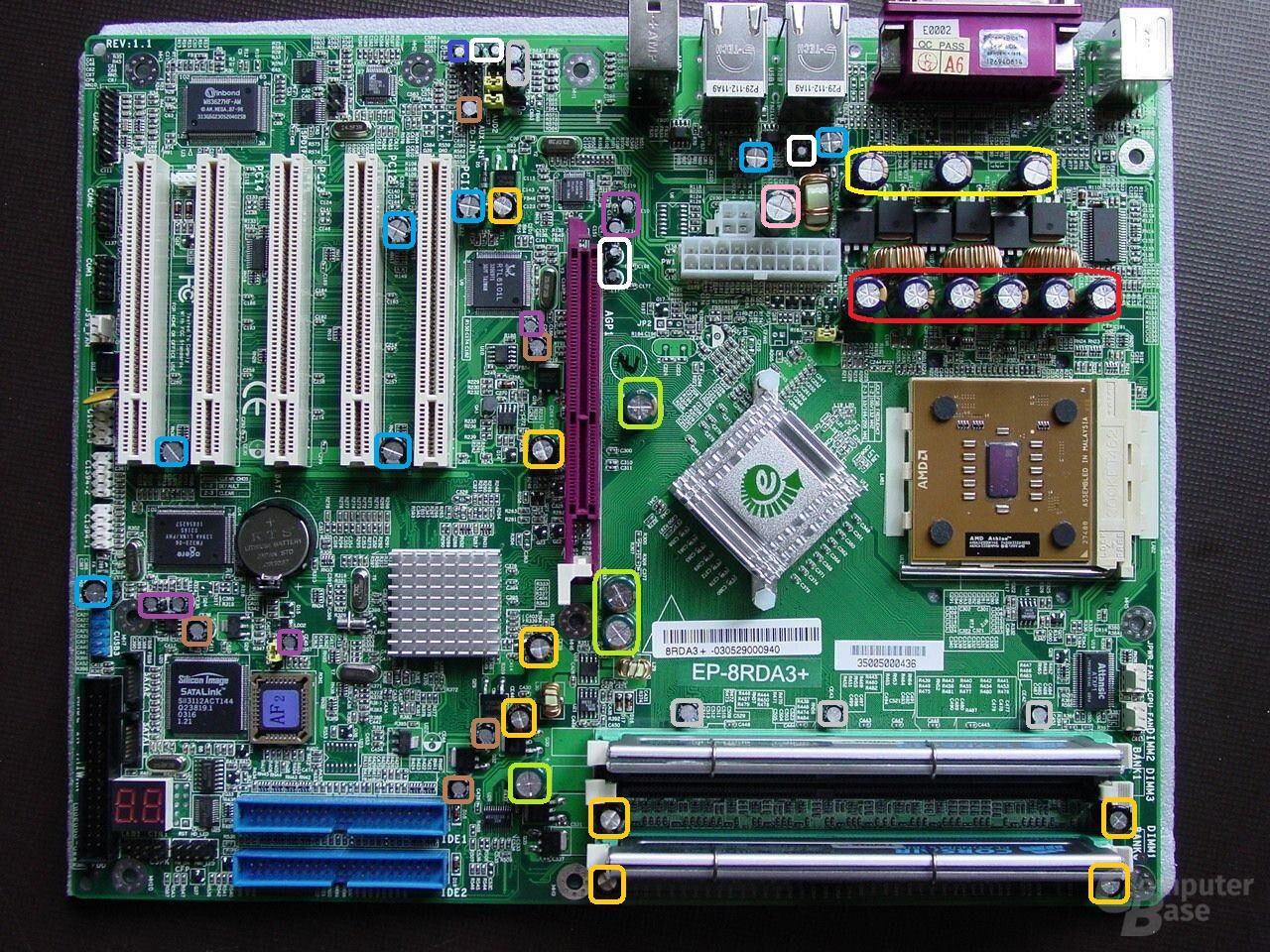

Epox EP-8RDA3+ Rev.1.1

Achtung, bitte auf Revision achten!

sponsored by @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	6	Teapo 6,3v 3300uF SZ 105°C 04/03 A3	10x22	KEMET A750MW228M1CAAE010	7	10
gelb	3	GSC 16v 2200uF LE 105°C T34B	10x25	Panasonic EEU-FS1C222L	2,47	18
rosa	1	GSC 16v 1500uF RE 105°C T35A	10x20	Rubycon 16ZLJ1500M10X20	2,5	28
grün	4	GSC 6,3v 1500uF RE 105°C T34A	10x15	Panasonic EEU-FS0J152	1,29	43
orange	8	OST 6,3v 1000uF RLP 105°C 0313+0317	8x14	Rubycon 6.3YXJ1000M8X11.5	0,64	130
blau	7	Teapo 16v 470uF SH 105°C 02/03 A3	8x11	Rubycon 25PX470MEFC8X11.5	0,44
grau	5	GSC 10v 220uF 105°C T33A	6x8	KEMET ESC227M010AE3AA	0,3	220
braun	5	GSC 16v 100uF 105°C Y34B	6x8	KEMET ESY107M025AE3AA	0,41	130
lila	6	GSC 25v 22uF 105°C T32B	5x8	KEMET ESC226M035AC3AA	0,19	600
weiß	5	GSC 25v 10uF 105°c	4x7	Panasonic EEA-FC1E100	0,065	2
Dunkelblau	1	Teapo 50v 4,7uF SS 105°C A3 04/02	4x7	Panasonic EEA-GA1H4R7	0,0403



[fortunes]

So, und wieder was von mir. Ich werde ab jetzt Ripple und ESR der Ersatztypen dazuschreiben (falls verfügbar), damit man einen schnellen Überblick hat, falls mal etwas vergriffen sein sollte. Deswegen stehen Ripple und ESR am Ende der Tabelle.

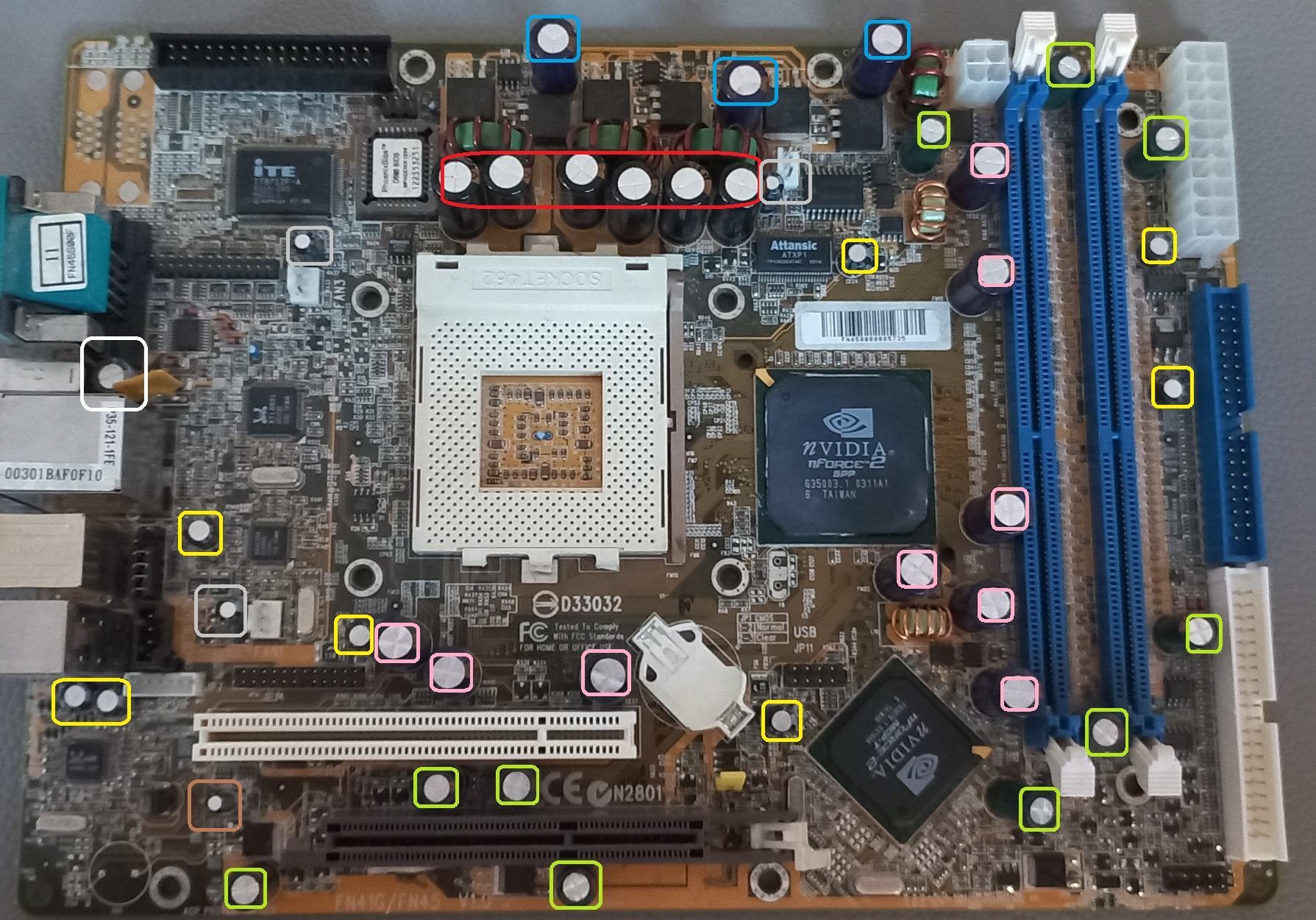

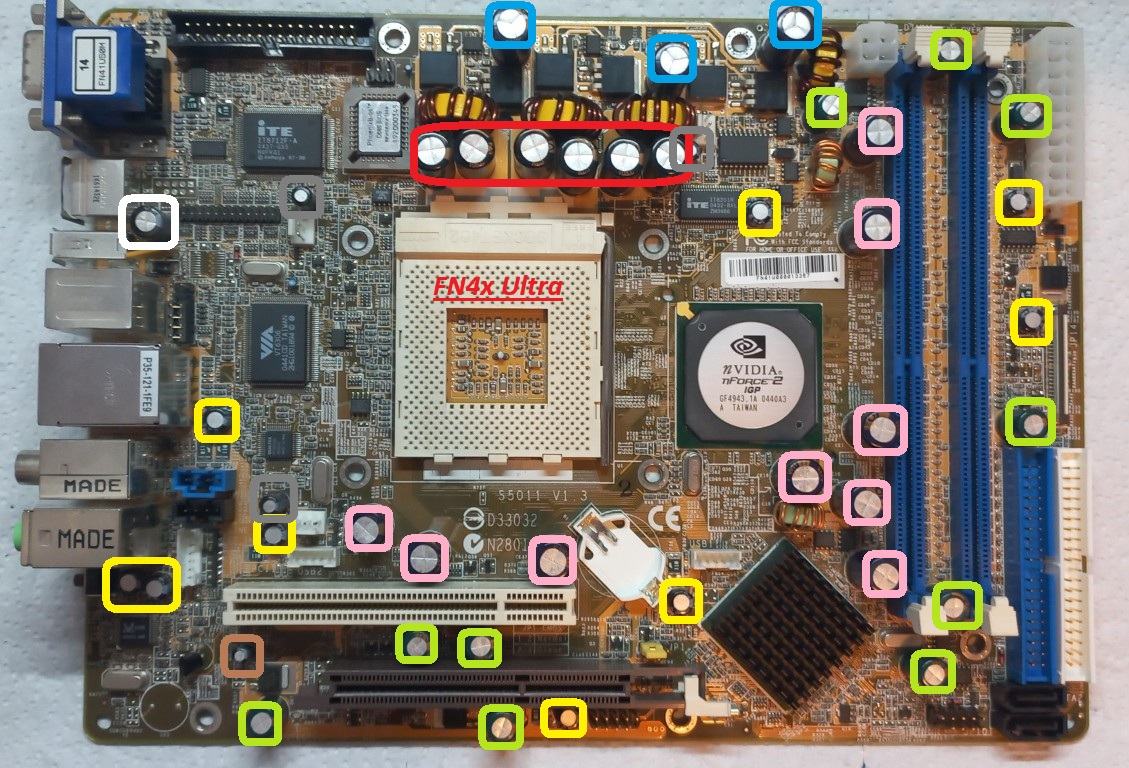

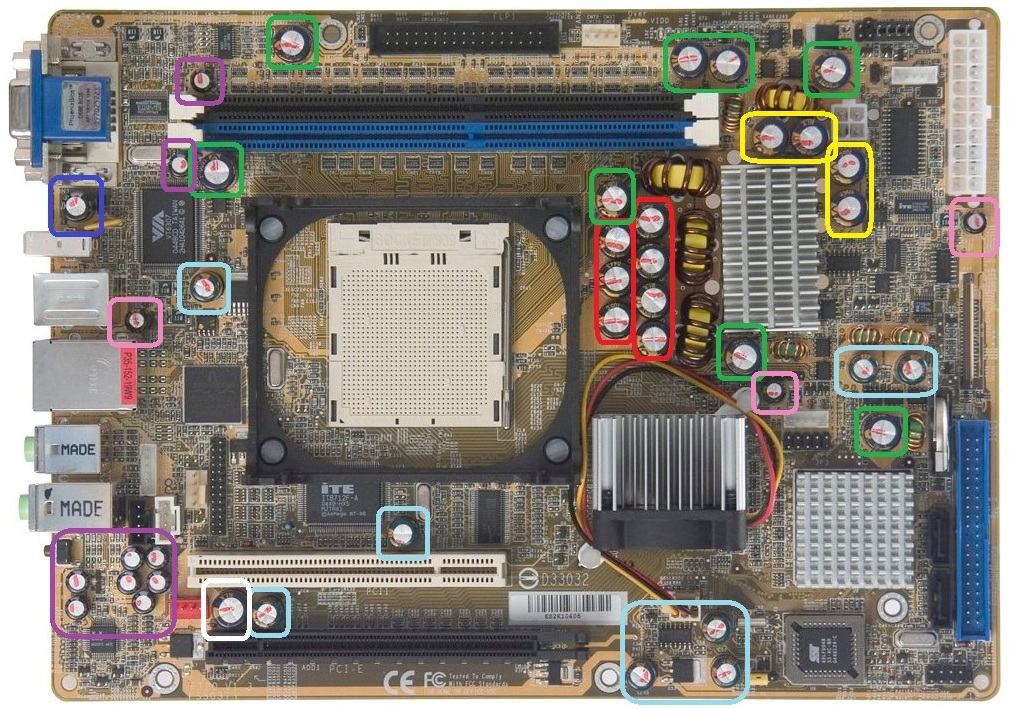

Shuttle FN45 1.0

sponsored bei @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	6	OST 10v 3300uF RLS 105°C 0309	10x24	Rubycon 10ZLQ3300MEFC10X25	2,5	15
hellblau	3	OST 16v 1500uF RLX 105°C 0307	10x20	Kemet A750MV158M1CAAE010	6,1	10
rosa	9	OST 10v 1500uF RLX 105°C 0309	10x17	Rubycon 16ZLH1500MEFC10X20	1,96	20	größere Bauhöhe als Ursprung
grün	10	OST 10v 1000uF RLP 105°C 0309	8x14,5	Panasonic EEU-FR1A102L	1,24	41
gelb	8	G-Luxon 16v 100uF FX 105°C 301A(M)	6x6	Kemet ESS107M025AE2AA	0,12
grau	3	G-Luxon 16v 68uF SM 105°C 302K(M)	5x11,5	Panasonic EEU-FC1C680	0,175	800
weiß	1	G-Luxon 50v 100uF SM 105°C ??	8x12	Nichicon ULD1H101MPD	0,27
braun	1	G-Luxon 25v 10uF SX 105°C 2103	4x8	Kemet ESS106M025AB2AA	0,033



[fortunes]

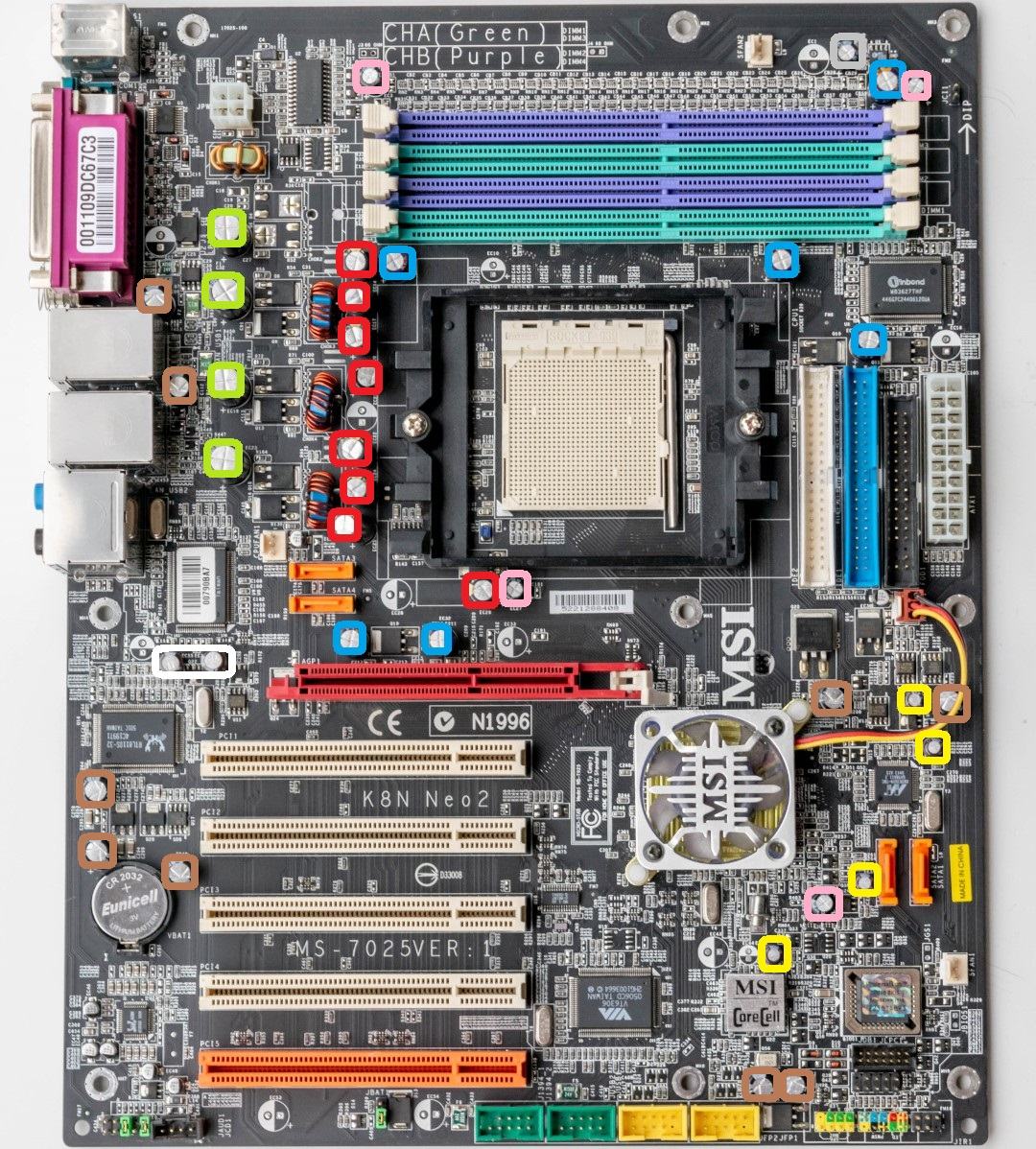

MSI K8N Neo2 Platinum aka MS-7025

sponsored by @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	8	Matsushita 46IUS 6,3v 1800uF	8x21	Kyocera AVX RPF0811152M006K	4,8	11	Fokus ESR, Kapazität geringer
grün	4	Nichicon 16v 1500uF HM(M) 105°C H0427	10x21	Kemet A750MV158M1CAAE010	6,1	10
hellblau	6	OST 6,3v 1000uF RLX 105°C O430	8x14	Kemet A750KK827M0JAAE016	4,1	16	Fokus ESR, Kapazität geringer

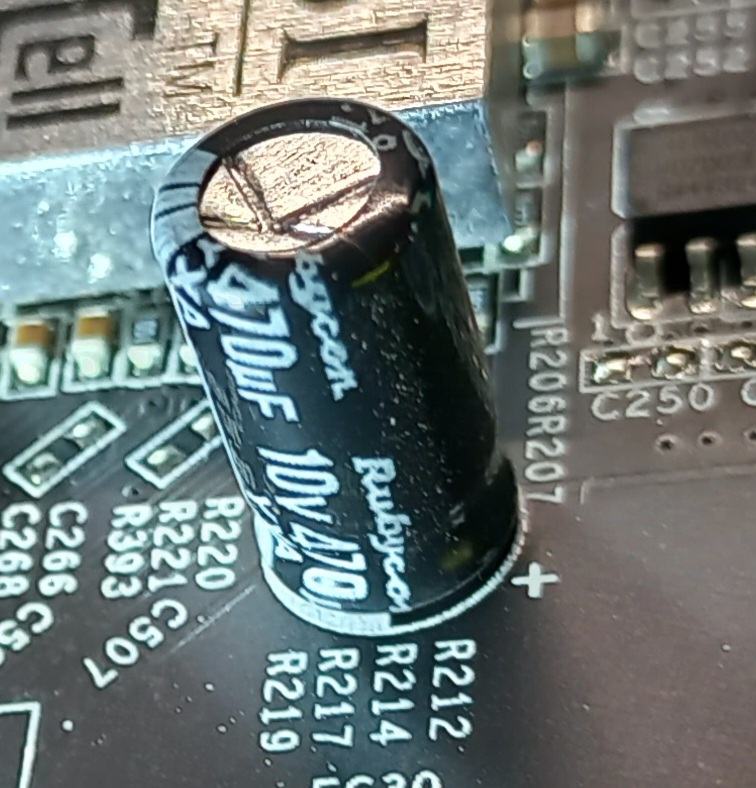

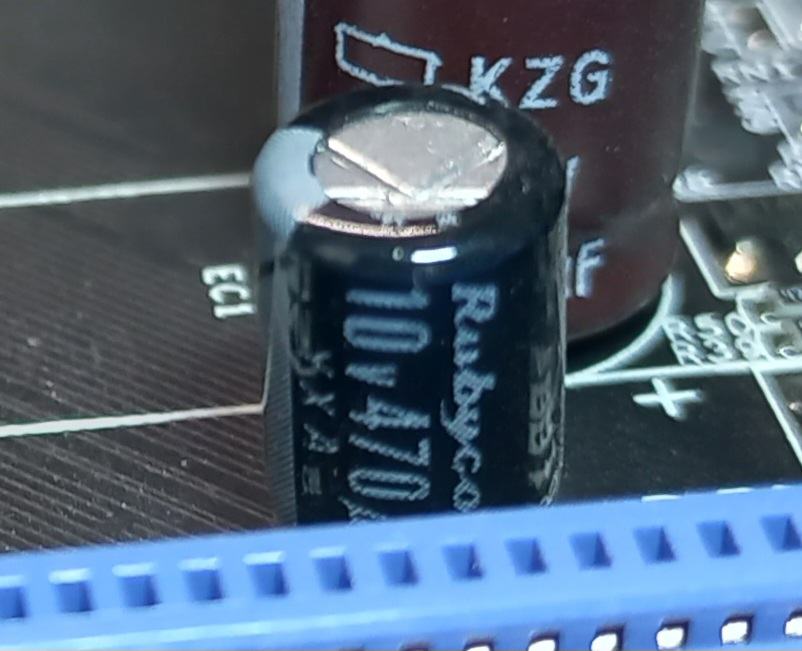

braun	9	Rubycon 10v 470uF ZL 105°C T0428	8x12	Nichicon UHD1A471MPD	0,76	72
grau	1	OST 10v 470uF RLG 105°C O430	6x11	CDE 477CKE010M	0,285	776
rosa	4	Teapo 6,3v 470uF SEK 105°C 07/04	6x12	Panasonic ECA-0JHG471	0,23
gelb	4	Teapo 6,3v 100uF SEK 105°C 06/04	5x12	Kemet ESH107M010AC3AA	0,11
weiß	2	Sanyo 25v 100uF WX S.E.47 105°C	6x12	Kemet ESY107M025AE3AA	0,41	130



[fortunes]

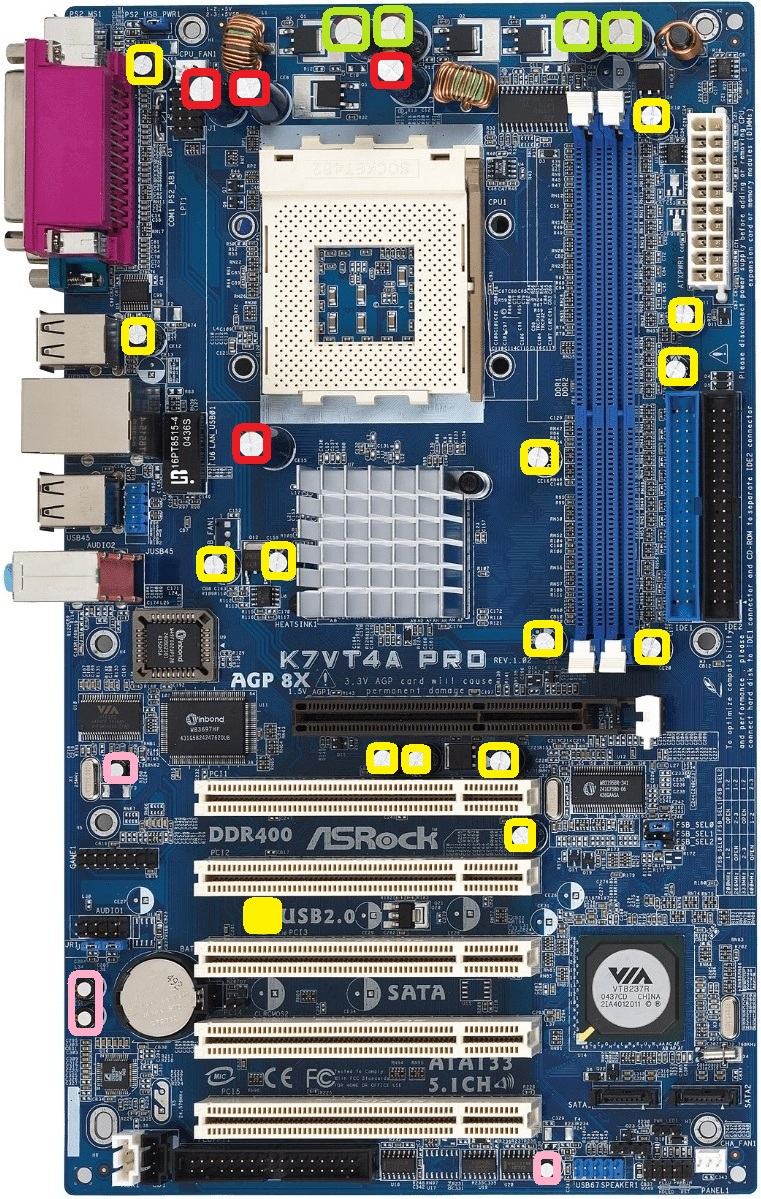

AsRock K7VT4A Pro

Bitte Revision beachten! Auf meinem Board war 1x Gelb zusätzlich vorhanden (gefüllter Rahmen).

sponsored by @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	4	OST 6,3v 3300uF RLX 105°C O446	10x25	Kemet A750MW228M1CAAE010	7	10
grün	4	KZE 6,3v 1500uF (M) 105°C 4(T) NF	10x20	Panasonic EEU-FR1C152	2,18	20
gelb	15	OST 6,3v 1000uF RLP 105°C O452	8x12	Rubycon 6.3YXJ1000M8X11.5	0,64	130
rosa	4	Teapo 16v 100uF SS 105°C A3 12/04	6x8	Kemet ESS107M025AE2AA	0,12



[Strikeeagle1977]

Danke für die Boards, liegen 1:1 auch noch hier,
gerade bei Shuttle habe ich die auch noch nicht zerpflückt und die benötigen alle noch die Renovierung.

Gute Idee mit ESR und Ripple.
Muss ich bei Gelegenheit auch ergänzen. WMDK hat ja immer viel Infos dazu gegeben

Ich lieg aber flach, dauert etwas ...



[fortunes]

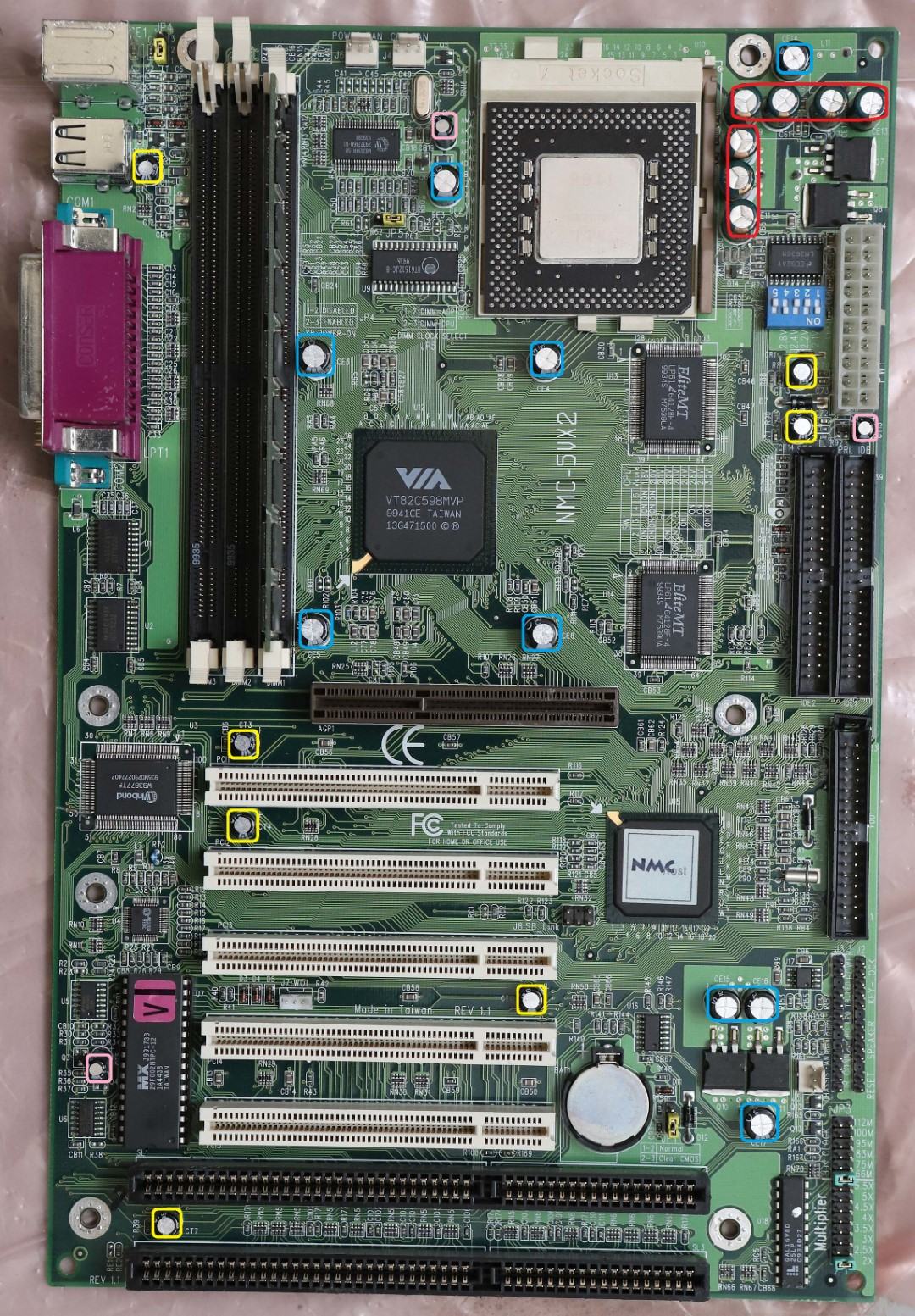

Epox EP-MVP3G2 aka NMC-5VX2

Bitte Revision beachten, unterschiedliche Bestückungen!

sponsored by @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	7	Tayeh 6,3v 1000uF LE 105°C B927	8x14,5	Panasonic EEU-FR1A102L	1,24	41
hellblau	9	Tayeh 16v 470uF RB 105°C D915	8x11,5	CDE 477CKE016M	0,365	564,4
gelb	7	Hermei 16v 100uF SH 105°C	6,5x7,5	Kemet ESS107M025AE2AA	0,12
rosa	3	Tayeh 25v 10uF RB 105°C D910	5x11	Kemet ESS106M035AC2AA	0,036



[Tzk]

Bitte in diesem Thread keine Diskussion oder Fragen stellen, aber gerne weitere Boards posten.

Kleiner reminder wäre ein feiner Zug von euch wenn der thread frei von Diskussionen bleibt 👍



[fortunes]

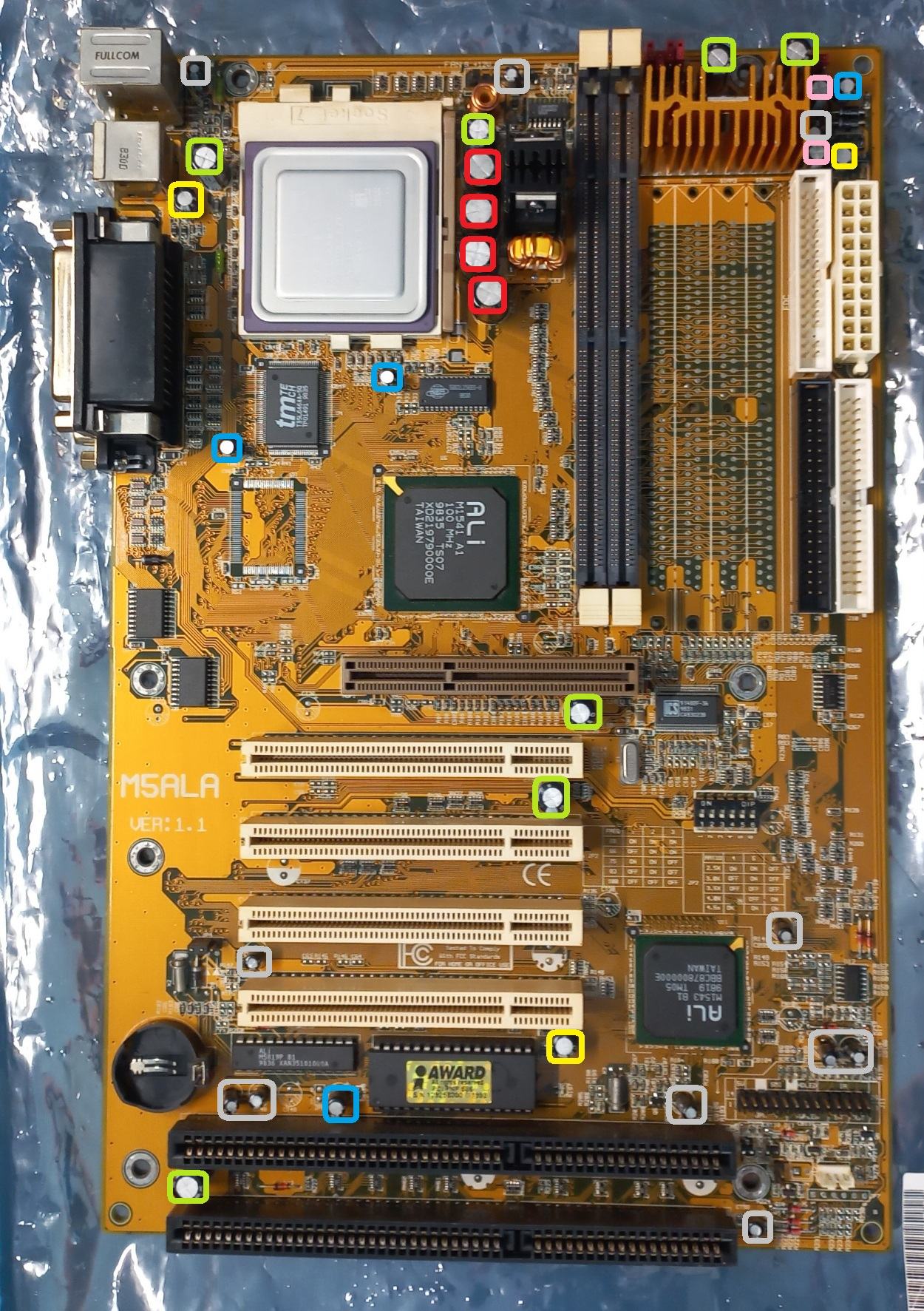

Biostar M5ALA Rev.1.1

sponsored by @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	4	Choyo 6,3v 1500uF XR 105°C B258	10x16	Panasonic EEU-FS0J152	1,29	43
grün	7	Choyo 10v 1000uF HR 105°C 825A	8x15	Panasonic EEU-FR1A102L	1,24	41
rosa	2	Choyo 25v 100uF 825A	6,4x12	Panasonic EEU-HD1V101	0,15
grau	11	Choyo 25v 10uF MR 105°C 820B	4x8	Kemet ESS106M025AB2AA	0,033
gelb	3	Choyo 16v 100uF MR 105°C 825B	6x8	Kemet ESS107M025AE2AA	0,12
blau	4	Choyo 25v 22uF MR 105°C 825C	5x8	Panasonic EEA-GA1E220	0,05



[fortunes]

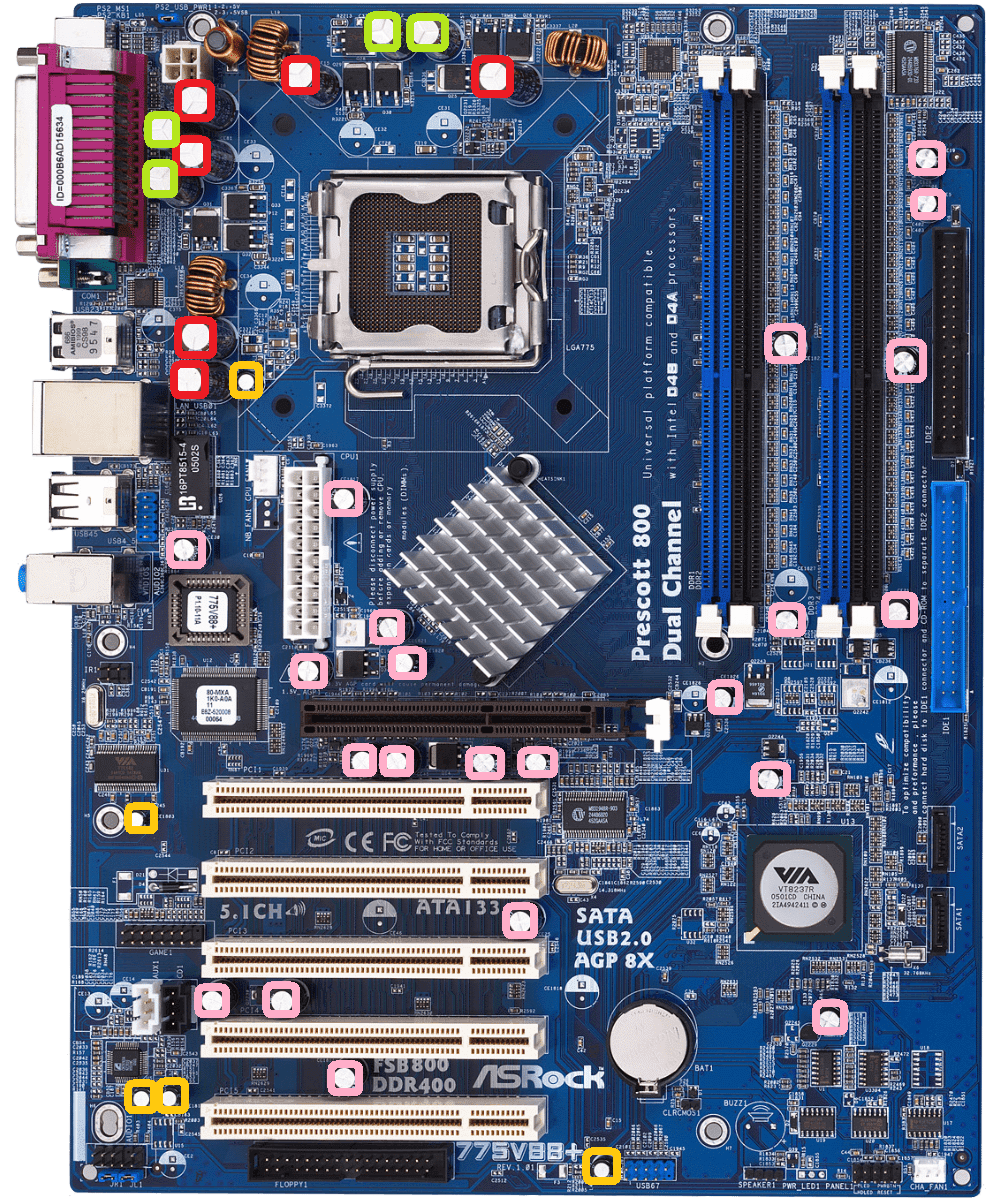

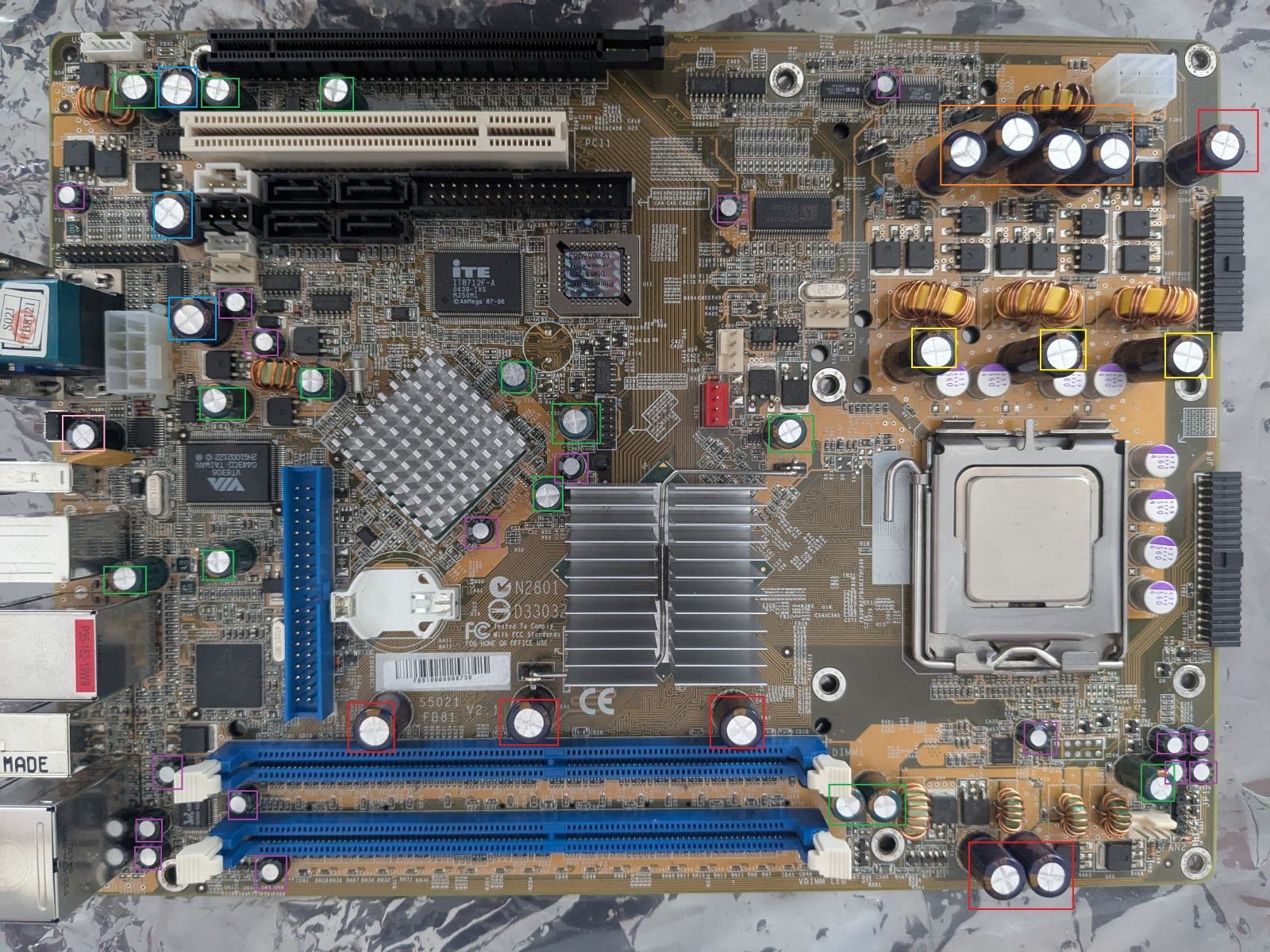

AsRock 775V88+

sponsored by @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	6	KZG 6,3v 3300uF (M) 105°C 5(2) 8F	10x25	Kemet A750MW228M1CAAE010	7	10
grün	4	KZE 16v 1200uF (M) 105°C 5(2) 3I	10x20	Nichicon UHW1C152MPD	2,5	20
rosa	22	OST 6,3v 1000uF RLP 105°C O534	8x12	Rubycon 6.3YXJ1000M8X11.5	0,64	130
orange	5	OST 16v 100uF RMH 105°C O529	6x7	Kemet ESS107M025AE2AA	0,12



[fortunes]

So, und hier ein kleines Leckerli.

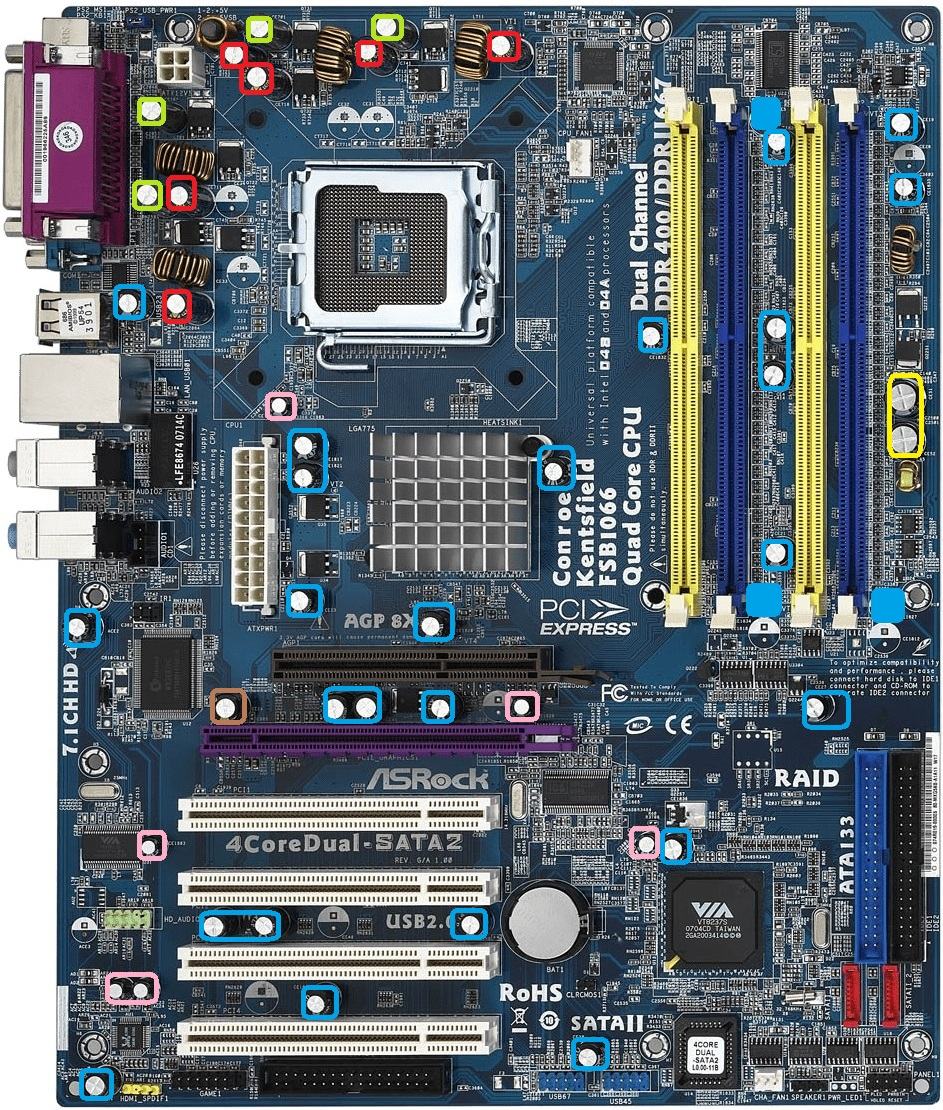

AsRock 4CoreDual-SATA2

Achtung! Revision beachten! Auf meinem Board stehen mehr hellblaue Caps als auf dem Bild (ausgefüllt eingezeichnet).

sponsored by @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	6	OST 6,3v 1500uF RLX 105°C O816	8x21	Kemet A750KS128M0JAAE014	4,1	14	Kapazität geringer, Fokus ESR
grün	4	KZG 16v 1000uF (M) 105°C 7(k) 8I	8x19	Chemi-Con APSG160ELL102MH20S	7,5	8
hellblau	28	OST 6,3v 1000uF RLP 105°C O803	8x11,5	Rubycon 6.3YXJ1000M8X11.5	0,64	130
gelb	2	Matsushita 6,3v 1500uF FL 105°C 84 IV FX	10x13,5	Kemet A759MS158M0JAAE013	4,1	13
braun	1	OST 16v 470uF RLS 105°C O732	8x12	Nichicon UHV1C471MPD	0,99	59
rosa	6	OST 16v 100uF RMH 105°C 0816	6x8	Kemet ESS107M025AE2AA	0,12



[Masterchief79]

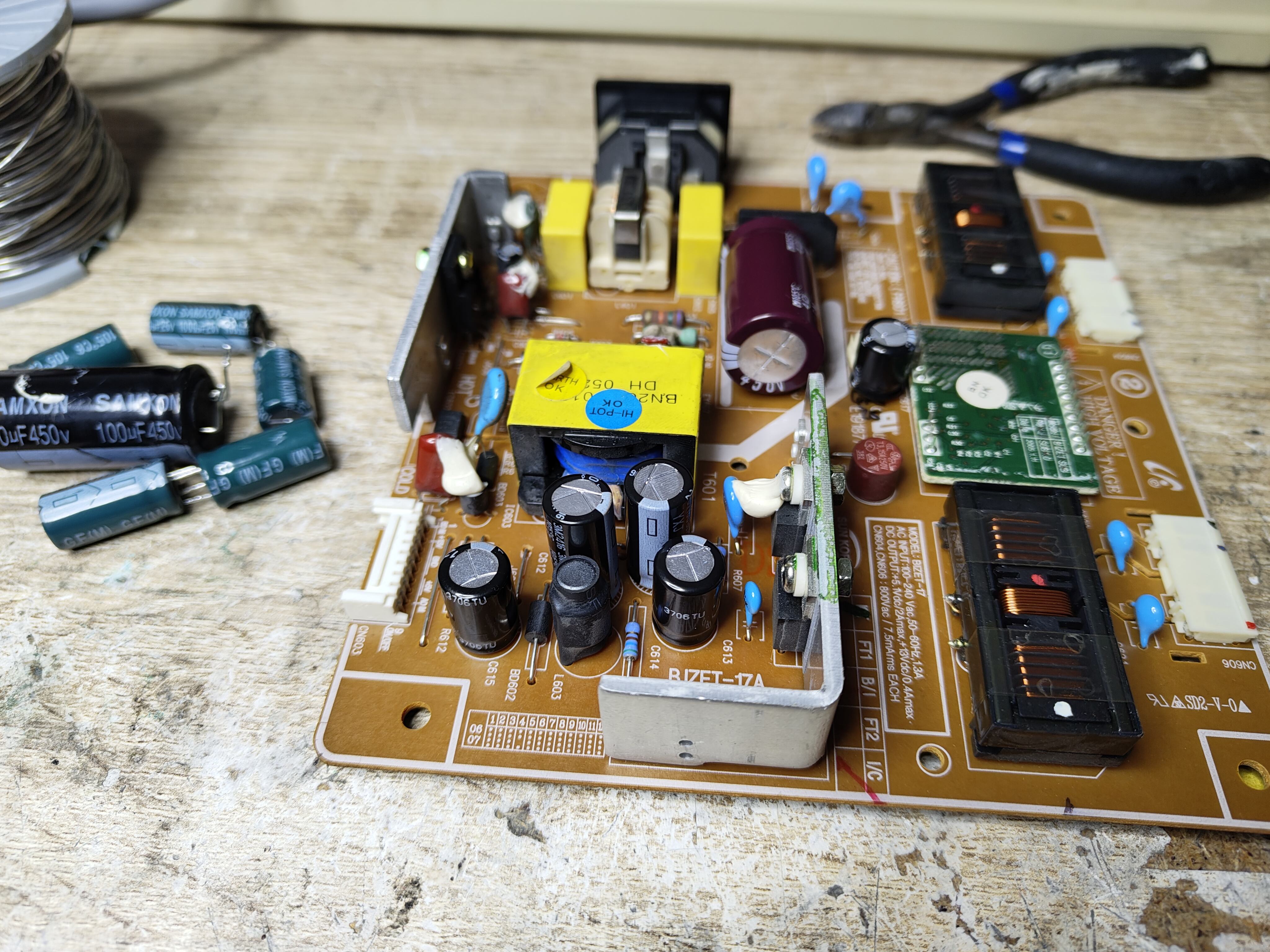

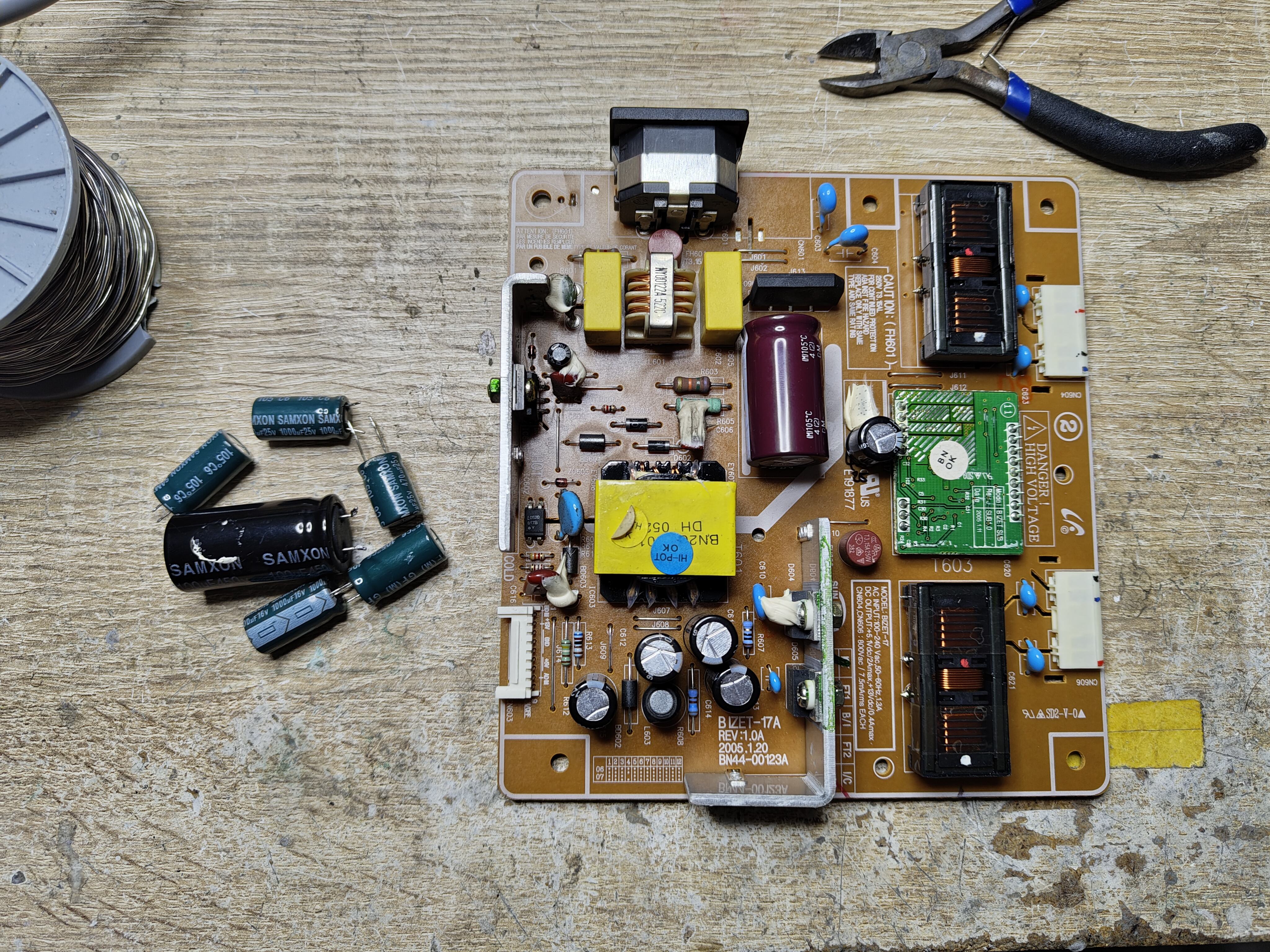

Samsung Syncmaster 930BF Power Board Recap

Name	Kapazität	Spannung	Maße	ESR	Ripple	Ersatz
Samxon GF(M)	1000yf	25V	10x20	46	1400mA	https://www.mouser.de/ProductDetail/Rubycon/25YXJ1000M10X20?qs=T3oQrply3y%252BpZV7AdKceZQ%3D%3D
Samxon GF(M)	1000yf	16V	10x20	60	1210mA	https://www.mouser.de/ProductDetail/667-EEU-FS1C122 (Das sind 1200/16er, die ich mal ausprobieren werde, weil ich sie noch hier habe)
Samxon GF(M)	470yF	25V	10x16	60	1210mA	https://www.mouser.de/ProductDetail/667-EEU-FR1E471
Samxon KM(M)	100yF	450V	18x35	15?	490mA	https://www.mouser.de/ProductDetail/Chemi-Con/EKXL451ELL101MM30S?qs=r5DSvlrkXmK%252B3Zyx4Rj%2FlA%3D%3D

Gemessen liegt der ESR der Samxon GF(M) Elkos deutlich unter dem im Datenblatt. Ich habe bei den 1000/16 und 1000/25 jeweils zwischen 28 und 35 ESR@100khz gemessen. Der 470/25er lag bei 45 ESR.
Ersatz ist getestet und funktioniert



[Masterchief79]

Als Ergänzung vielleicht noch die Schaltfrequenzen von "typischen" VRMs. Soweit ich weiß liegen die Schaltfrequenzen von Mainboards zwischen Sockel A und 939 bzw. 478 und early 775 irgendwo zwischen 200 und 400kHz. Dort ist man mit der hochfrequenten Ripple-Angabe also gut unterwegs.
Schwieriger wird es schon in Netzteilen oder eben an anderen Stellen. Da wäre ich persönlich überfragt.



[fortunes]

So, was lange währt, wird endlich gut...

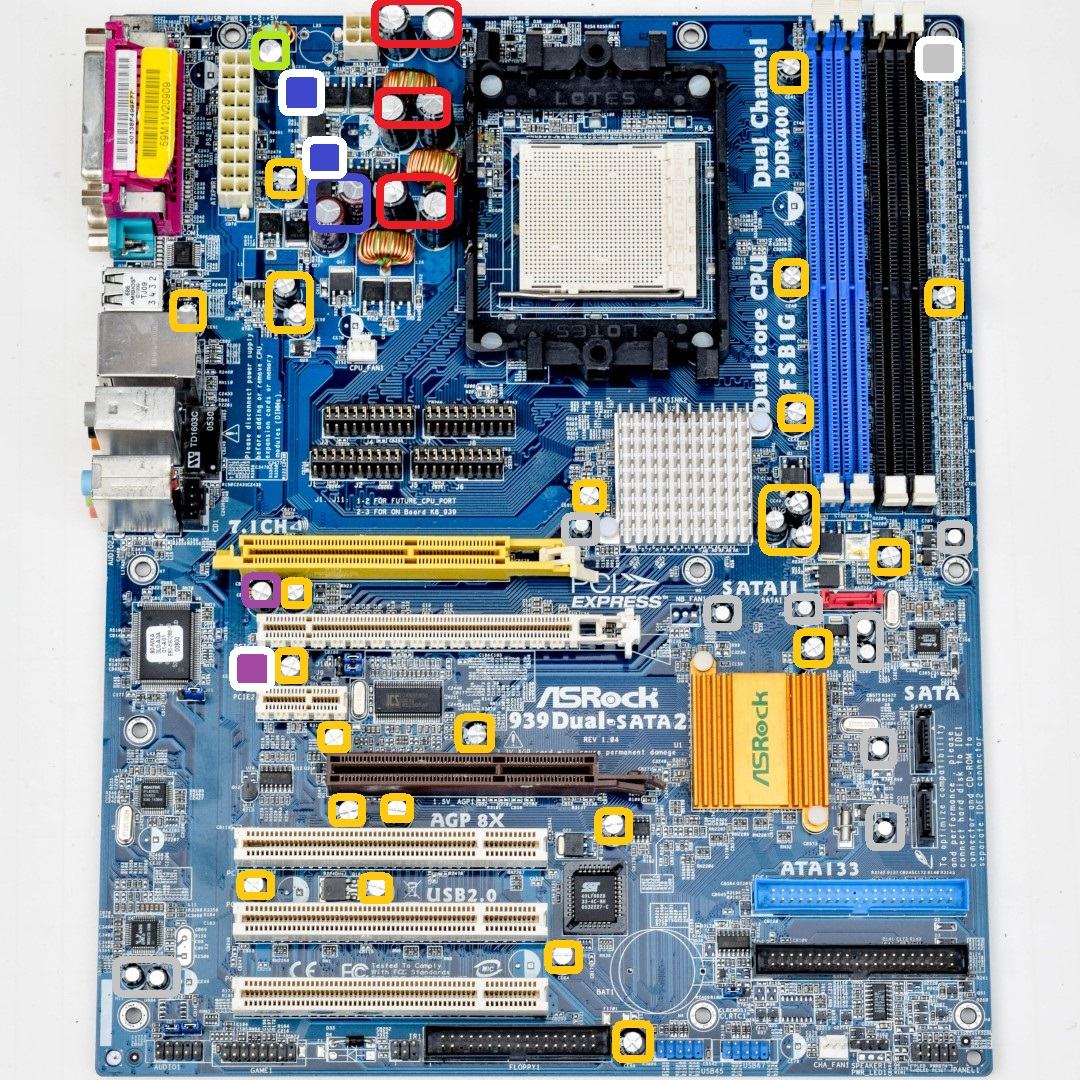

AsRock 939Dual-SATA2 Rev.1.04

Bitte auf Revision achten! Tlw. andere / Mehrbestückung (bei mir ausgefüllte "Caps" im Bild).

sponsored by @WMDK

Mit Unterstützung von @Strikeeagle1977 & @bschicht86

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
Rot	6	OST RLX 6,3v 3300uF 105°C 0534	10x25	Chemi-Con APSG160ELL222MJ20S	8,1	8	Tlw. KZG 6,3v 3300uF je nach Revision, Ersatz bleibt gleich
Grün	1	KZE 6,3v 1500uF (M)105°C 5(2) 7U	10x20	KEMET A759MS158M0JAAE013	7,093	13
Blau	4	KZE 16v 1200uF (M)105°C 5(2) NI	10x20	KEMET A750MW128M1EAAE014	5,91	14
Orange	25	OST RLP 6,3v 1000uF 105°C 0543	8x12	Panasonic EEU-FR0J102	0,95	56
Lila	2	KMG 16v 470uF	8x11	Rubycon 16ZLJ470M8X11.5	1,2	75
Grau	11	Teapo 16v 100uF SS 105°C A3 11/05	6x8	Kemet ESS107M025AE2AA	0,12



[fortunes]

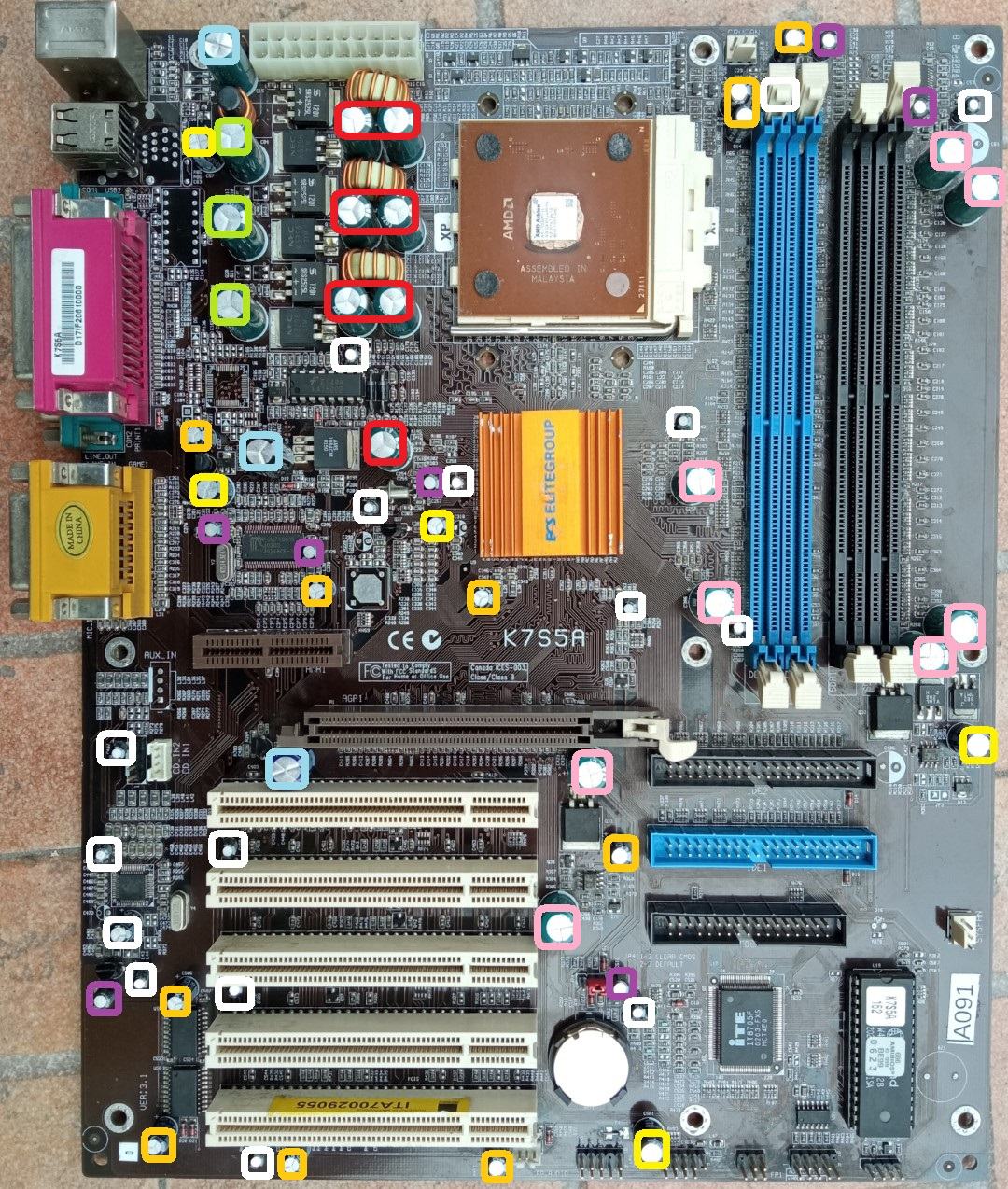

AsRock K7S5A Rev.3.1

Achtung! Selbst bei gleicher "Revision" unterschiedliche Bestückung und Anzahl der Caps. Bitte vorher die Werte der Caps prüfen!

sponsored by @WMDK

Farbe	Anzahl	Aufschrift	Abmaße dxh in mm	Ersatz	Ripple in A	ESR in mOhm	Besonderheiten
rot	7	G-Luxon 6,3v 2200uF LZ 105°C 1107(M)	10x20	Rubycon 10YXJ2200M10X20	1,4	46
grün	3	OST 6,3v 1800uF RLP IQ 105°C 0147	10x20	Rubycon 6.3ZLJ1800M10X16	1,76	38
rosa	8	G-Luxon 6,3v 1500uF LZ 105°C 1127(M)	10x15	Panasonic EEU-FK0J152	1,24	49
hellblau	3	G-Luxon 10v 1000uF SM 105°C 1128(M)	8x15	Wurth 860160274029	1,02	160
gelb	5	G-Luxon 16v 470uF SM 105°C 1128(M)	8x12	Nichicon UKA1C471MPD	0,315
orange	11	G-Luxon 16v 100uF SM 105°C 1127(M)	6x12	Kemet ESH107M016AE3AA	0,135
lila	7	G-Luxon 25v 22uF SX 105°C 1127(M)	5x8	Kemet ESH226M025AC3AA	0,060
weiß	16	G-Luxon 25v 10uF SX 105°C 1127(M)	4x8	Kemet ESS106M025AB2AA	0,033
