[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
was sind eigentlich eure oc werte die ihr so nutzt ?

Ich nutze quasi zwei angepasste Kurven:
1822MHz bei 0,9V (RAM +400 = 2200MHz)


Das entspricht genau dem gleichen Maximaltakt, den meine Jetstream Standardmäßig nutzt (bei Standardsettings, liegen dabei aber über 1V an).

Für Tests/Benchmarks ist dann noch diese Kurve gespeichert:
1999MHz 1,075V (RAM +750 = 2376MHz)



Laut Messgerät hinter dem Rechner (also gesamt System inkl. Verluste am Netzteil) zieht der Rechner in Division bei voller GPU Last bei der Öko-Kurve 230W. Mit Standardsettings zieht es dort 270W bei gleichem GPU Takt.
Die eingesparten 40W machen sich halt bei der GPU Temperatur und der daraus resultierenden Lüfterdrehzahl ganz gut bemerkbar.
Die Karte bleibt dann auch bei permanenter Volllast weit unter 70°C und leise.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
womit hast du die kurven erstellt ?

achja die ftx kostet jetzt nurnoch* 492€

MSI Afterburner 4.3.0 Beta 4 installieren und dann im Programm "STRG+F" drücken. Dann öffnet sich der Kurve Editor.

Zuletzt bearbeitet:
oh krass da muss ich erstmal durch sehen :) kenne diesen editor noch garnicht.

ich kann ja mal 45min laufen lassen :d
ja ich nutze afterburner um mir die daten anzeigen zu lassen.

damit bleibt der bei 2050


Scheint besser zu gehen als meine, mich würden die Werte STOCK nach 45 minuten interessieren bzw am ende der 54 minuten als screenie oder auch abschreiben (mach ich immer)

ich mach mal default ohne pt usw und lasse sie mal laufen okay ?

@BK-Morpheus, hast dun pic von deinem Systemaufbau ?
Also meine Karte bleibt auch bei 76 Grad leise, Undervolting ist eh net meins.

@BK-Morpheus, hast dun pic von deinem Systemaufbau ?
Also meine Karte bleibt auch bei 76 Grad leise, Undervolting ist eh net meins.

Gute Idee, habe bisher eh noch kein Foto vom Innenleben, seit die JetStream drin ist.

Here you go:






Zuletzt bearbeitet:
wie gesagt, bei mehreren Bildern wäre die Spoilerfunktion angebracht. Dient auch bissl der Übersichtlichkeit usw.

sehr chique ! Planst die 1070 auch unter Wasser zu setzen ?
Also der Palit Kühler ist wirklich fett, xd kein Wunder das die so lesie sind :)

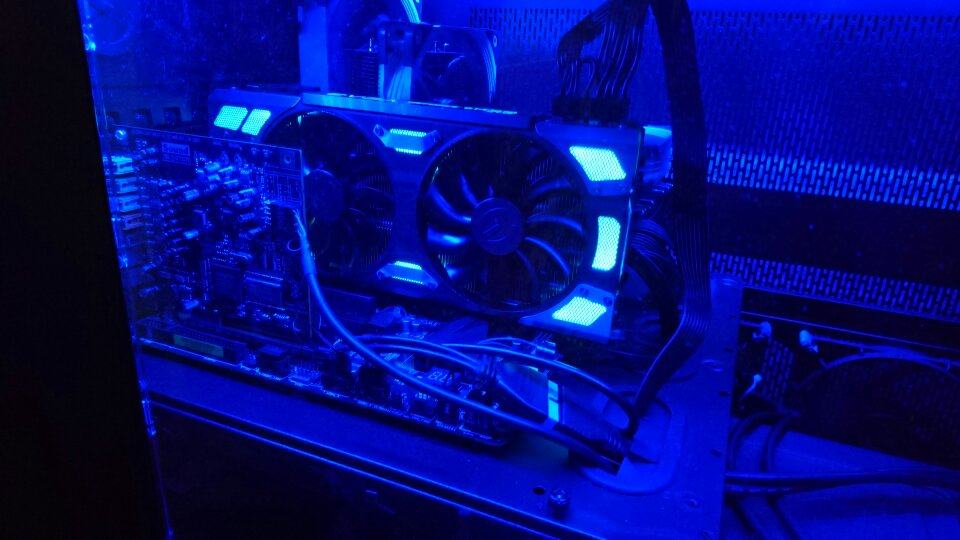

Hier ist mein Gehäuse:


Ich erreiche nach kurzer Zeit die 70-72 Grad und dabei bleibt es auch. Folgende Belüftung habe ich:

Oben 6x 140mm Be Quiet Silent Wings einblasend @540 U/min
Hinten 1x Noctua NF-A14 ausblasend @500 U/min
Vorne und an der rechten Seite insgesamt 5x 140mm Be Quiet Silent Wings ausblasend @500 U/min

Alles sehr leise und kühl. Auf der CPU sitzt ein Genesis mit 2x Noctua NF-A14 @500 U/min

Gesendet von meinem Xperia Z5

Ralle, zähle ich wirklich 13 Gehäuselüfter bei dir? :fresse: Ich hab in der Front einen 140iger und im Heck einen 120iger. Beide drehen mit 600rpm, das langt. ;)

@Thrawn - leider wirds doch keine 1070 bei mir. =(

Seit gestern streikt der PC - BIOS resettet von selbst, PC startet unregelmäßig -> Batterie schon getauscht, manuell Reset gemacht und alles sauber eingestellt -> Problem bleibt.

Dann wirds erstmal ne komplett neue Kiste werden, da ich keine bezahlbares Z77 finde. So ein Verlust. =( Mein 3570K ist sone Perle. Meh.

wie gesagt, bei mehreren Bildern wäre die Spoilerfunktion angebracht. Dient auch bissl der Übersichtlichkeit usw.
Sorry, hast natürlich Recht, ist nun im Spoiler (dachte mir 1024px Größe geht klar, aber bei mehreren Pics wird das etwas unübersichtlich).


sehr chique ! Planst die 1070 auch unter Wasser zu setzen ?
Also der Palit Kühler ist wirklich fett, xd kein Wunder das die so lesie sind :)

Ich hatte früher mal das Board (North-/Southbridge, Spannungswandler) + CPU unter Wasser, aber GPU bisher nie. Werde das auch nicht mehr ändern. Beim nächsten Systemwechsel (evtl. AMD ZEN?) wäre eh Board+RAM+CPU fällig und die Gelegenheit werde ich nutzen um dann auch direkt ein neues Gehäuse zu kaufen (obwohl das Define R4 echt super ist) und wieder auf Luftkühlung umzusteigen.
Die WaKü Zeit war ganz nett, aber der nüchtern betrachtet ist eine solide Luftkühlung nur wenige Grad schlechter bei gleicher Lautstärke und zugleich viel simpler und günstiger.

@ralle56 bei dem Monstercase und der Lüfterarmada isses ja kein Wunder das deine Temps besser sind :eek::bigok:
Siehtja richtig verloren aus das Mobo im Case.

Ralle, zähle ich wirklich 13 Gehäuselüfter bei dir? :fresse: Ich hab in der Front einen 140iger und im Heck einen 120iger. Beide drehen mit 600rpm, das langt. ;)

Bei den 980Ti schafften mein 140er vorne und hinten nicht die heisse Luft rauszuschaffen(@Silent 5 Volt, mehr Volt wäre mir zu laut) im R5, sprich die Karte kochte fast in der eigenen Hitze und die CPU auch.

Hab dann auf 3 14er Lüfter vorne/unten reinblasend und 3x 140er hinten und oben rausblasend aufgerüstet (alle @5 Volt unter 500 rpm) nun isses silent und die Wärme geht auch aus dem Case raus.

- - - Updated - - -

@Thrawn - leider wirds doch keine 1070 bei mir. =(

Seit gestern streikt der PC - BIOS resettet von selbst, PC startet unregelmäßig -> Batterie schon getauscht, manuell Reset gemacht und alles sauber eingestellt -> Problem bleibt.

Dann wirds erstmal ne komplett neue Kiste werden, da ich keine bezahlbares Z77 finde. So ein Verlust. =( Mein 3570K ist sone Perle. Meh.

Oha das is mies :( Dann hat das natürlich erstma Vorrang !

Ralle, zähle ich wirklich 13 Gehäuselüfter bei dir? :fresse: Ich hab in der Front einen 140iger und im Heck einen 120iger. Beide drehen mit 600rpm, das langt. ;)

Ja, die zählst du ;). Ich stehe auf optimale Temps und minimales Geräusch. Ich höre wirklich nur ein leichtes Luftrauschen. Bei Bedarf mache ich gerne ein Video zum Beweis :)

@ralle56 bei dem Monstercase und der Lüfterarmada isses ja kein Wunder das deine Temps besser sind :eek::bigok:
Siehtja richtig verloren aus das Mobo im Case.

Ich war lange am Überlegen, ob ich das riesige X9 oder das etwas kleinere X5 nehmen soll. Ich hab dann das X9 für 100,- +Versand bei Ebay geschossen, da konnte ich nicht nein sagen ;). Und außerdem wollte ich unbedingt ein liegendes Board haben, das sieht einfach so geil aus.

Gesendet von meinem Xperia Z5

Sonst iregndeiner Probleme mit Fire Strike Bench, dass es die VGA nicht erkennt? Habe seit gestern meine 1070 FTW verbaut und den aktuellsten Treiber 368.81 (ist doch der aktuelle?).
Bekomme nach einem Bench Run die Fehlermeldung "Validation Warning - Graphics card is not recognized"

Problemlösung?

Steht bei mir auch

Gesendet von meinem SM-N910F mit Tapatalk

Ich nutze 3D Mark eh nur als Stabilitätstest für OC undso, Scroe ist mir egal ,der läuft eh immer im Loop.

Ja, die zählst du ;). Ich stehe auf optimale Temps und minimales Geräusch. Ich höre wirklich nur ein leichtes Luftrauschen. Bei Bedarf mache ich gerne ein Video zum Beweis :)



Ich war lange am Überlegen, ob ich das riesige X9 oder das etwas kleinere X5 nehmen soll. Ich hab dann das X9 für 100,- +Versand bei Ebay geschossen, da konnte ich nicht nein sagen ;). Und außerdem wollte ich unbedingt ein liegendes Board haben, das sieht einfach so geil aus.

Gesendet von meinem Xperia Z5

Ja deine Temps sind schon sehr sehr gut ,aber leise kannsts auch anders haben, dann sind die Temps aber schlechter. Hat halt jeder seine Prioritäten, mein Sys soll ab und an auf Lan, das hatte ich ne Zeit mit dem TJ07, puhh niemehr son Brummer !

ralle, brauchst kein Video zu machen. Glaub ich dir. ;) wenn, dann würd ich das nur selbst hören wollen. Video ist da auch immer so eine Sache.

Aber ich "steh" mittlerweile auf so wenig wie möglich. Daher das 400C, nur die 2 Gehäuselüfter.. Klein, kompakt, dennoch genug Power.

@m@tti:2 Caselüfter könnten bei 600 rpm zu wenig sein um die Hitze der Karte abzuführen, könnte dazu führen das der Grakalüfter immer lauter wird weil die Hitze zu stark ist und nicht rausgeht. Im Zweifel sind mehr Lüfter sehr niedrig da besser.
Hättest du denn für den Fall noch Lüfterplätze frei ?

Sonst iregndeiner Probleme mit Fire Strike Bench, dass es die VGA nicht erkennt? Habe seit gestern meine 1070 FTW verbaut und den aktuellsten Treiber 368.81 (ist doch der aktuelle?).
Bekomme nach einem Bench Run die Fehlermeldung "Validation Warning - Graphics card is not recognized"

Problemlösung?

Bei mir auch. Ist anscheinend ein Problem mit der FTW und FireStrike.

@Thrawn: Auf LANs fahre ich nicht mehr. Daher brauche ich kein kleines Case mehr. Ich hatte vorher ein Corsair Air 540 und da waren die Temps deutlich höher, vor allem bei der CPU, da die warme Luft der Graka nach oben gestiegen ist und die CPU dadurch mit warmer Luft gekühlt wird. Jetzt bekommt sie direkt kühle Luft von draußen.

Gesendet von meinem Xperia Z5

Wie bringe ich es bin das die Karte ab 65c nicht runtertaktet?

Gesendet von meinem SM-N910F mit Tapatalk

Diese kleinen Drops (ich meine das sind meist so ca. 20-30MHz) bei Überschreitung bestimmter Temperaturschwellen ist bei Pascal normal und nicht zu ändern.
Bei knapp über 60° und nochmal knapp über 70°C tritt das jeweils auf, soweit ich mich erinnere.
Mit dem Temp-Limit und dem "drosseln" bei z.B. 80°C hat das nichts zu tun.

ralle, brauchst kein Video zu machen. Glaub ich dir. ;) wenn, dann würd ich das nur selbst hören wollen. Video ist da auch immer so eine Sache.

Aber ich "steh" mittlerweile auf so wenig wie möglich. Daher das 400C, nur die 2 Gehäuselüfter.. Klein, kompakt, dennoch genug Power.

Ich wollte auch mal so klein wie möglich, auch Richtung mITX, bin dann aber doch wieder bei einem größeren gelandet ;)

Du kannst natürlich auch mal vorbeikommen, meine Familie beißt nicht :d. Du must natürlich irgendwie mal bei Oldenburg vorbeikommen ;)

Gesendet von meinem Xperia Z5

hier mal 45min farcry primal alles auf anschlag inkl. hd texturen

out of the box


Zuletzt bearbeitet:
Problem ist bei vielen Games das die Auslatung der GPU stark schwankt, bei 3D Mark ist sie halt immer 99% und erzeugt viel Hitze.
Vergleichen kann man da halt nur beim selben Test.
Wieviel Vram haste belegt ?
Kannste solange mal 3D Marke Extreme Demo 1 im Loop laufen lassen ?

Zuletzt bearbeitet:
