[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
hab ich schon gemacht.

das problem haben wohl sogut wie alle nvidia besitzer in dem game. ich werd versuchen irgendwie was rauszukriegen worans liegt ;)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Mikroruckler kommen bei der GTX 1070 auch gern durch unstabilen RAM-Takt. Du kannst einfach mal testhalber probieren, den RAM um 50 MHz zu untertakten.

Spielst du rocket league mit vsync? Nur so finde ich es butterweich mit meiner Ti

die clocks sind komplett standard bei meiner karte.

ja ich spiele mit vsync. das problem scheinen tonnenweise leute mit nvidia karten zu haben in rocket league.

bin grad dabei die lösungsvorschläge abzuarbeiten, physics auf cpu stellen hat schonmal geholfen.

ist immernoch nicht "butterweich", aber immerhin spielbar jetzt

ich bleib mal weiter dran ;)

ps: hatte heute noch versuch die cashback aktion von msi mitzunehmen, da ich ja schon weit im juni zurück bestellt hatte... und siehe da! mit erfolg :d

nun hat mich die karte neu quasi 293€ gekostet :wink:

Zuletzt bearbeitet:
hi!
Ich hab mal eine etwas Laienhafte frage...was ist eigentlich der unterschied zwischen der Founders Edition und den ganzen anderen Custom Modellen? Ist die Founders besser oder schlechter?! Mir kommt es so vor, als ob die FE teurer Verkauft werden als die Custom Modelle...
danke für die Antwort ;)

Die Founders ist die Version von Nvidia direkt, also das ehemalige Referenz Design, was von den Partnern nur umgelabelt wird. Die Kühlung ist nicht die Beste, aber ideal für Wasserkühlung ;). Außerdem hat sie die Standard Taktraten und die Customs sind oftmals übertaktet. Und es ist von Nvidia so gewollt, dass die Founders Edition teurer ist. Ich meine das stand auch in einem Test drin. Musst du mal nach suchen.

Die Founders Edition wurde hauptsächlich am Anfang viel gekauft, da sie ein paar Wochen vor den Custom Modellen verfügbar war und es daher keine Alternative zu gab.

Gesendet von meinem Xperia XZ

okay. Weil ich hab nen Razer Core und da passen nur sehr schmale Karten rein. Die Founders Edition ist eine davon...schon ärgerlich, dass ich deswegen gut 50euro mehr zahlen soll =(

Was wäre denn mit der EVGA SC? Die ist genauso groß wie die Founders und hat einen Custom Kühler.

ps: hatte heute noch versuch die cashback aktion von msi mitzunehmen, da ich ja schon weit im juni zurück bestellt hatte... und siehe da! mit erfolg :d

nun hat mich die karte neu quasi 293€ gekostet :wink:

freut mich ! - hoffe das klappt beim Kumpel auch.

Ich hab auch stuttering und das nur durch die neuen Treiber - den wollte ich nicht installieren, auf einmal meint BF1 so -- neeeeee, du musst den neuen drauf packen, ist total wichtig weil du sonst nicht mehr mitspielen darfst _ auch wenn das Game natürlich vorher auch mit den alten lief.


Nvidia hat einfach mal Müll gebaut und sind es auch nicht in der Lage zu fixen.

Mal schauen - BF1 ist sowieso ziemlich raus zur Zeit - evtl. hau ich mir nen älteren Treiber drauf, bis die Flachpfeifen das Problem beseitigt haben.
Achja - lass den Experience Schrott auf jeden Fall unten - taugt nix, kannst den Treiber auch dann runterladen wenn es dir danach ist - und automatisch den neusten "schlechteren" Treiber zu laden hat auch nicht wirklich was sinniges.

376.33 <- da hatte ich garkeine Probleme

jetzt nen 384.XXer und die Probleme häufen sich...

werd wohl auch wenn ich demnächst mal lust hab n treiber rollback machen. es nervt tierisch in sämtlichen games. überall stuttering (umso länger mal spielt, desto häufiger)

meine fps sind in grim dawn in ner längeren partie mit nem kumpel letztens bis 30fps (dauerhaft, ohne das was auf dem screen passiert) runter gegangen, die sich anfühlten wie 5fps. game neu gestartet und alles wieder gut

Zuletzt bearbeitet:
Wie "laut" ist die Karte - Kumpel fragt sich ob die eben halbwegs leise ist.

und wie hast du die Karte jetzt am laufen

also Takt (GPU/VRAM) und Spannung - schon mit dem Curve Editor gespielt ? :)

Grüße & Danke

hab sie jetzt doch bei 2ghz @ 1,0v laufen erstmal. die karte macht ja eh was sie will :P

ich hab allerdings aktuell kein game hier, dass sie wirklich auslastet, zumal ich eh mit vsync @60hz spiel. außer in reflex, da spiel ich mit 250fps locked

karte gammelt je nach spiel dann zwischen 42° - 56° und ist unhörbar aus meinem case direkt vor mir auf dem schreibtisch
(hab die 2ghz im unigine getesteted wegen temps, da ging sie bis max 61° hoch und war auch nicht zu hören)

sauber Danke ;) -- jo, 60 Hz @ FullHD - so wird der Kollege auch erst mal zocken, deswegen auch die 1070 - und wegen dem Angebot ;)

lohnt sich eigentlich ram oc bei der karte? oder merkt man da eh nix von :)

falls nein brauch ich nicht erst wieder stundenlang die besten werte suchen :P

Bei der 1070 lohnt sich ganz klar RAM OC, mehr noch als GPU OC.

Die 1070 ist gierig nach Speicherbandbreite. Je nach Spiel/Benchmark skaliert das RAM OC bis zu 70% mit dem Takt, also 10% mehr RAM Takt = 7% mehr fps.

genau das was ich nicht hören wollte :d

dann werd ich mich da wohl ransetzen müssen und ausloten

edit: +500mhz geht schonmal problemlos ohne ramfehler im hwinfo

reicht erstmal :d

Zuletzt bearbeitet:

ebay Kleinanzeigen, Gebraucht

@ Raptor[TP]
cool, ein Landsmann xD


Edit:
Mit welchem Tool kann ich mir InGame die FPS und GPU Temp Anzeigen lassen? Nicht das ich die Karte Übertakten müsste...aber vlt ja doch mal testen was geht =P

Durch das externe Gehäuse wird sie glaub ich auch nicht ganz so Warm wie bei euch mit allen anderen Komponenten in einem Raum

Zuletzt bearbeitet:
@def
Was für Chips sind drauf? Samsung oder Micron? +500Mhz ist schon mal okay. Der Toppwert der hier schon mal rumgeistert sind +900Mhz, wow.
Bei mir sind Micron drin und bei ca. +725...750Mhz ist Ende.

ist mikron drin. ka ob mehr geht, hab bei 500 einfach aufgehört, weils so viel klang :d

Mit welchem Tool kann ich mir InGame die FPS und GPU Temp Anzeigen lassen? Nicht das ich die Karte Übertakten müsste...aber vlt ja doch mal testen was geht =P

Durch das externe Gehäuse wird sie glaub ich auch nicht ganz so Warm wie bei euch mit allen anderen Komponenten in einem Raum

Riva Tuner (ist beim Afterburner mit an Board).

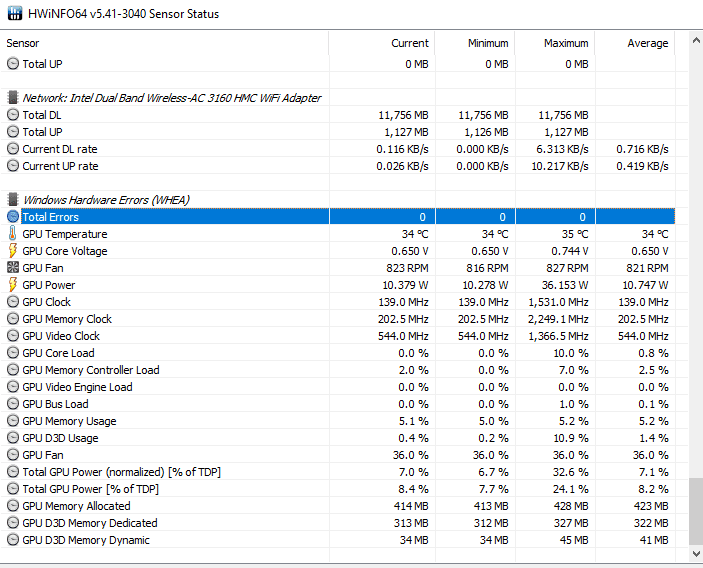

Die Zeile steht für Errors, die Windows erkennt. CPU related. Darin werden cpu cache und ram fehler gezählt. Die gpu ist da nicht mit drin. Wenn die rx480 da nen eigenen zähler hatte, dann wars wirklich ein eigener zähler der gpu.

Ob der vram oc stabil ist, merkst du daran, ob benchmark scores wieder runter gehen trotz artefaktfreier darstellung. Die abfolge ist stabil->ecc/weniger score->artefakte->crash.

Also einfach nach oben abtasten und 3dmarks laufen lassen etc, schauen wann der score nennenswert und reproduzierbar abnimmt.

Sent from OP3T

OCCT erkennt VRAM Fehler, die WHEA FEhler kann man für Prime verwenden wenn man eines mit AVX bencht, dann schmeißt die Ergeignisanzeige auch WHEA FEhler aus, auch wenn noch kein BSD erscheint falls die Spannung zu gering für AVX ist.

Mal eine Frage:

Ist das Normal das die MSI Gaming X 72 - 77° heiß wird? Hab ich jetzt erst gesehen und die Karte ist grade mal knapp nen halbes Jahr alt. Ich bin mir ganz sicher das wo sie Neu war die Temperatur bei max. 67° war.....

Na ja, kommt halt auch auf die Zimmertemperatur an und ob die PC Durchlüftung sich nicht verändert hat. Staubfilter und so.

Und ja, Wärmeleitpaste kann altern.

Moin!
Welchen Monitor nutzt ihr mit eurer GTX 1070?
