[Guide] OSD (Overlay) zur Überwachung eurer Hardware

[ShirKhan]

Das macht Spaß mit RTSS! Ist einfacher als die quälenden Trial & Errors mit den Farbschemata von Afterburner oder der aufwändigen Zeilen- und Spaltenschieberei in HWiNFO. Von dort kommen zwar weiterhin die meisten Werte, aber einmal importiert stehen sie immer zur Verfügung. Auch die Sensorbezeichnungen in HWiNFO können endlich unverändert bleiben, weil die Namensgebung in RTSS erfolgt.

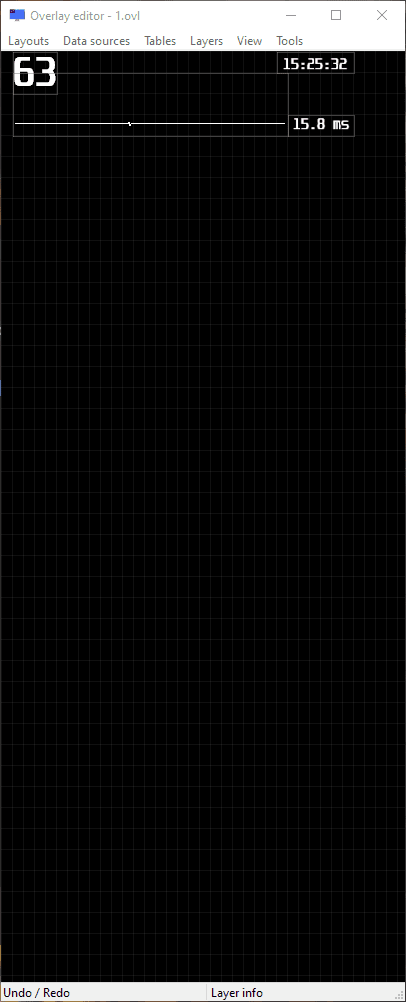

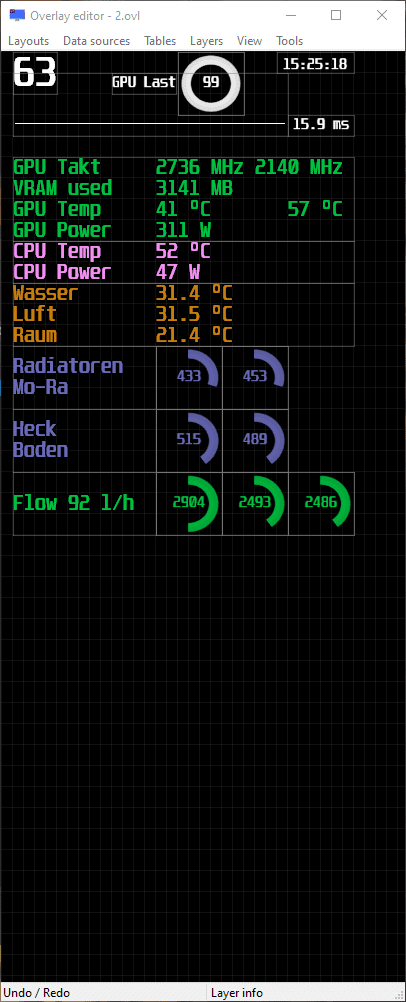

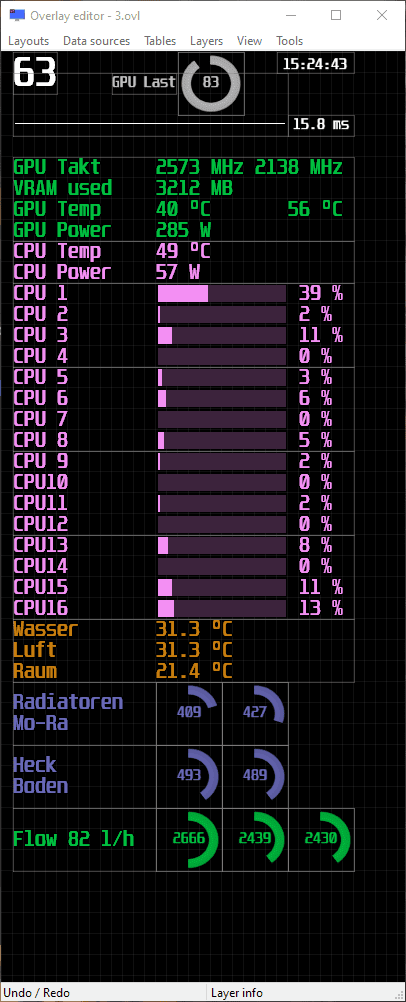

Toggle-Hotkey für Overlays ist "/" auf der Zehnertastatur, F10-12 wechselt zwischen den Layouts. Das ist der aktuelle Stand (morgen sicher schon wieder anders):



Mit "*" auf der Zehnertastatur de/aktiviere ich den Framelimiter. Bei weniger als 96% GPU-Last wechselt die Anzeige von weiß auf grau.

Dieses Video wurde hier sicher schon mal verlinkt, oder?

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Was mir noch nicht gelungen ist: Die Datenquelle "AnimationTimer", z. B. für eine rotierende Lüfteranimation, in eines meiner Layouts zu übertragen. Hätte ich dazu das bestehende "sample.ovl" editieren müssen, anstatt neue Layouts anzulegen?



[Scoty]

Ob jetzt hwinfo rennt oder afterburner ist doch egal im Grunde. Es muss immer ein 2. Programm laufen das RTSS alles zeigt. Schöner wäre es nur noch ein Programm laufen zu lassen.



[ShirKhan]

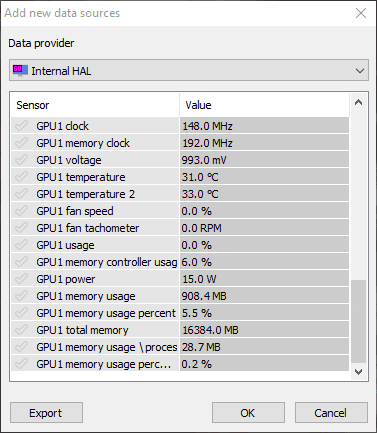

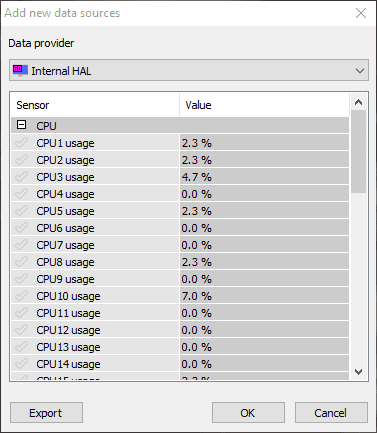

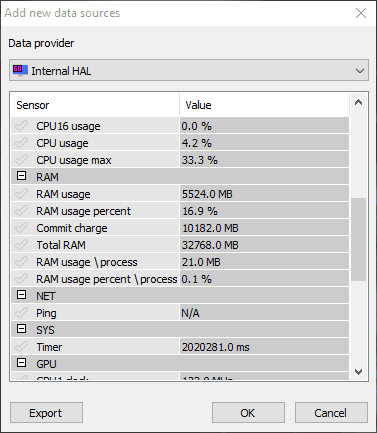

Über sein internes HAL stellt RTSS eine Reihe von Hardwareinformationen bereit, die für viele Userbedürfnisse genügen werden - ganz ohne Zweitsoftware. FPS und Frametimes sind natürlich auch dabei.

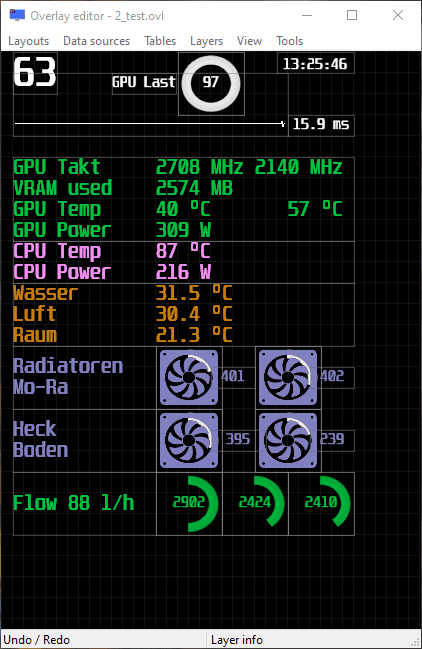

Es ist mir übrigens gelungen, die Lüfteranimation einzubauen. Die Layer für die Ringanimation habe ich behalten, unter die Lüfteranimation gelegt und weiß eingefärbt.



Video dazu (die schnellen Lüfterdrehungen ab 1:30 min. gibt es leider nicht gut wieder):

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Ob die Animation jetzt ein Informationsgewinn ist oder nur ablenkend wirkt, mag jeder für sich selbst beurteilen.

Hier wird gezeigt, wie's geht:

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Verlinkt ist das Video im Startbeitrag des passenden Threads bei guru3D:

RTSS Overlay Editor Megathread

Hello, this thread is supposed to contain all information you wan't to know about the Riva Tuner Statistics Server Overlay Editor. [ATTACH] This...

forums.guru3d.com

Viel Spaß!



[KaerMorhen]

Ob jetzt hwinfo rennt oder afterburner ist doch egal im Grunde. Es muss immer ein 2. Programm laufen das RTSS alles zeigt. Schöner wäre es nur noch ein Programm laufen zu lassen.

Wahlweise das welches den meisten Nutzen bei der wenigsten Systemlast bringt. Capframex ist da schon etwas grösser aber hier kann ich auch andere Dinge machen, während HWInfo eben besseres Sensormanagement hat.

AB ist mir persönlich zu aufdringlich und nervig, mochte das nie^^



[ThuNd3r1982]

Hat von euch auch jemand das Problem das links am Rand so ein komisch flackender Balken ist?



[ShirKhan]

Das ist ein Setting im Overlay Editor. Ich find's nur leider gerade nicht.



[rvollert]

Ich habe eben im Overlay-Editor bei DataSource HWInfo ausgewählt, bekomme aber keinen einzigen Sensorwert angezeigt, obwohl HWInfo auch läuft. Muss ich in HWInfo noch etwas umstellen?



[ShirKhan]

Shared Memory Support aktiviert?



[rvollert]

Shared Memory Support aktiviert?

Ah ne, natürlich nicht. Danke. Muss ich mir wohl doch mal ne Lizenz gönnen.



[ThuNd3r1982]

Das ist ein Setting im Overlay Editor. Ich find's nur leider gerade nicht.

Komischerweise habe ich im Editor aber nie was gemacht.



[ShirKhan]

Ah ne, natürlich nicht.

Der nächste zahlt ne Runde.



[HisN]

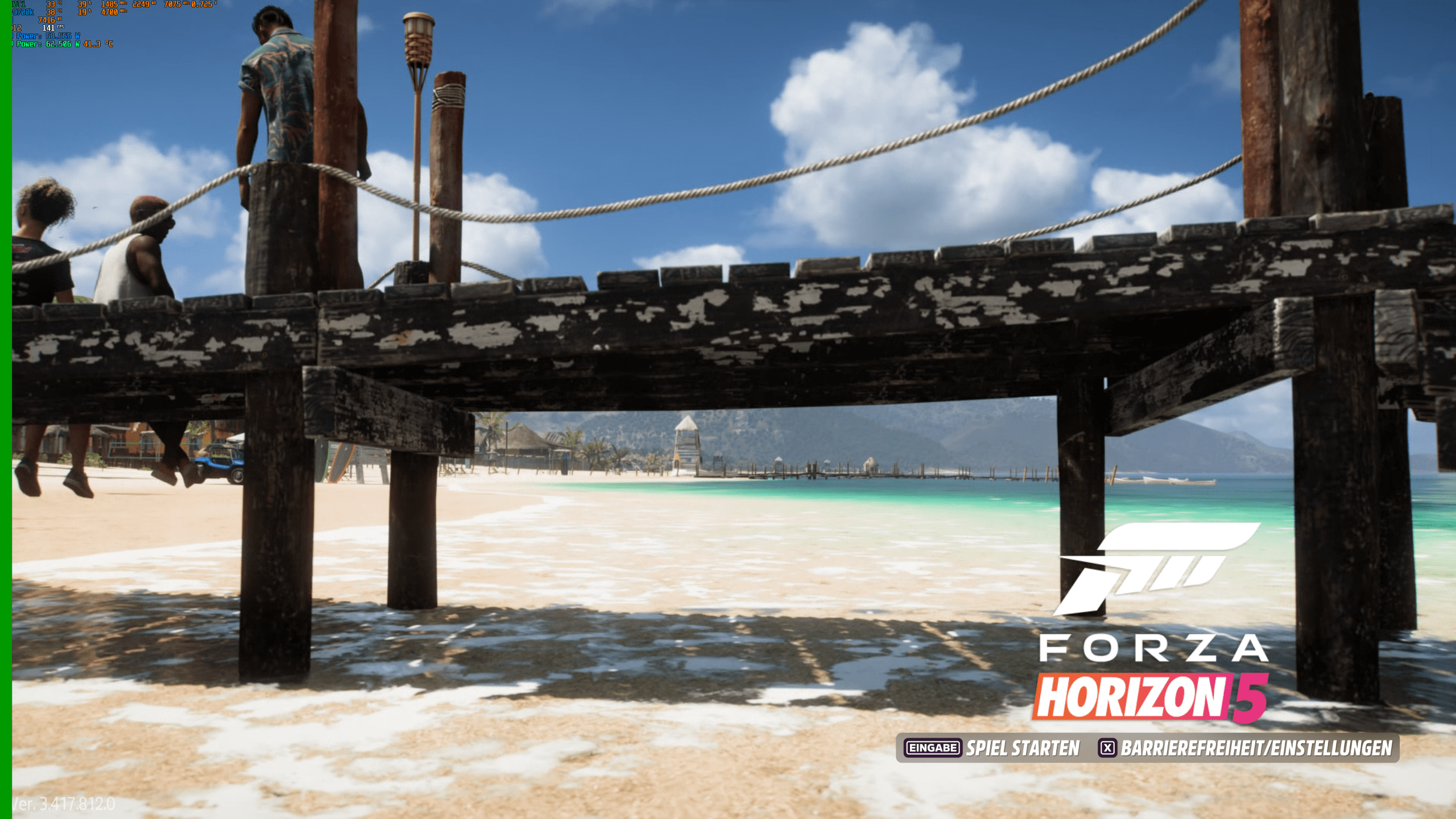

Hat von euch auch jemand das Problem das links am Rand so ein komisch flackender Balken ist?

Anhang anzeigen 710556

Du hast FCAT aktiviert. Das ist ne Benchmark-Funktion.
Findest Du im RTSS wenn Du den Setup-Button betätigst.

Ihr drückt immer lustig die Knöpfe und vergesst es sofort. Du bist da echt nicht der erste, der darüber stolpert Und wirst gewiss auch nicht der letzte sein



[ThuNd3r1982]

Ah okay. Das wird es dann wohl sein. Vielen Dank.



[hakercin]

Servus, hat einer aus dem Stand heraus die Info wie ich eine leere Zeile zwisschen den einzelnen Graphwerten bei RTSS OSD setzen kan, damit ich quasi zwischen dem GPU Block und CPU Block eine Zeile leer habe



[ShirKhan]

OSD mit RTSS allein? Fallen mir spontan zwei Möglichkeiten ein, aber zeig mal bitte einen Screenshot in der Entwurfansicht, damit man sieht, wie du das aufgebaut hast.



[hakercin]

OSD mit RTSS allein? Fallen mir spontan zwei Möglichkeiten ein, aber zeig mal bitte einen Screenshot in der Entwurfansicht, damit man sieht, wie du das aufgebaut hast.

Hier wo die Pfeile sind hätte ich gerne eine leere Zeile.



[ShirKhan]

"Entwurfsansicht", nicht OSD. Wo kommen die Werte denn her? Ist Afterburner involviert?

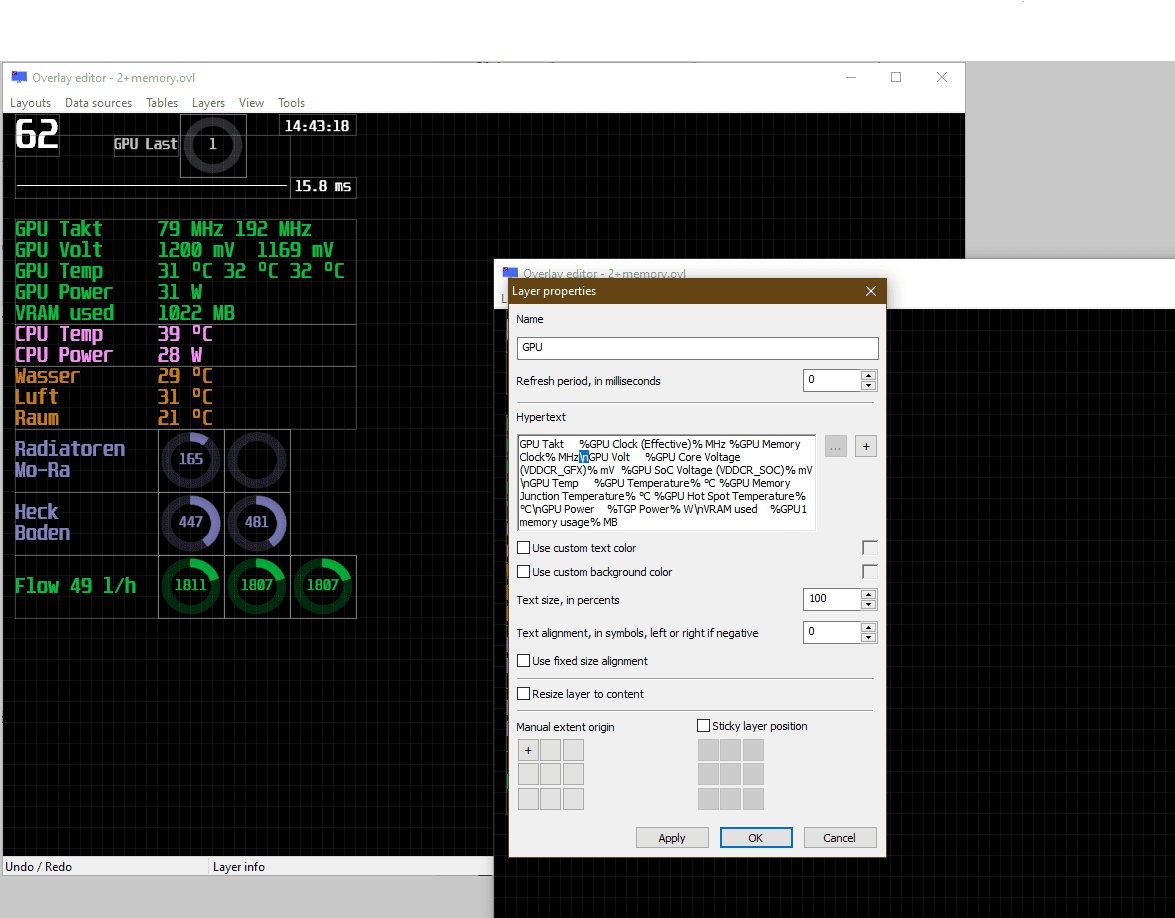

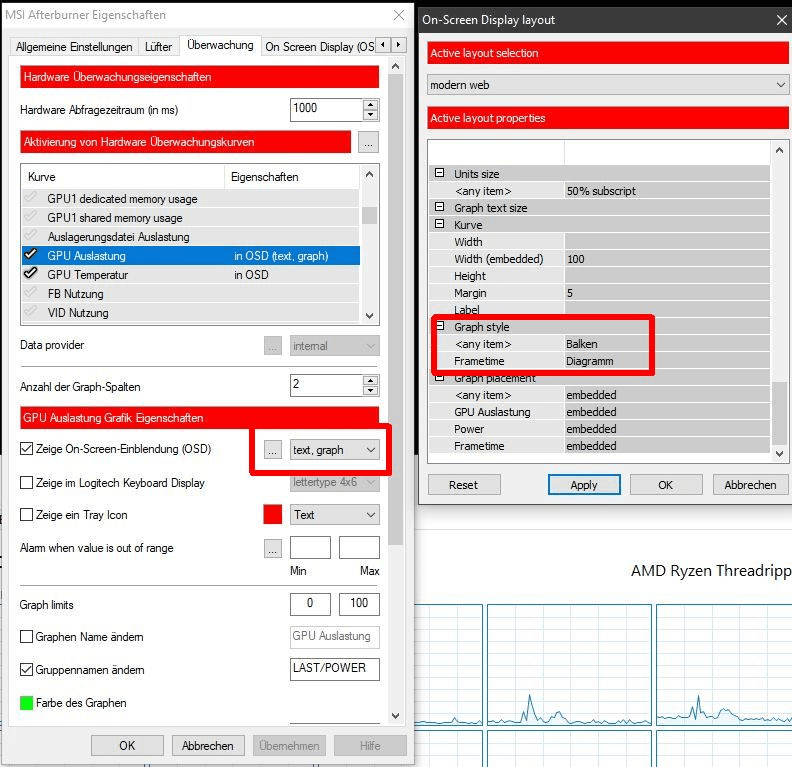

Edit: So was meinte ich.



Wenn das Overlay nur mit RTSS ohne AB erzeugt wird, kann man die Blöcke einfach mit der Maus verschieben und damit Leerzeilen erzeugen. Die Verwendung von Tabellen (nutze ich nicht) schafft weitere Möglichkeiten.

Der Befehl "\n" erzeugt einen Umbruch, zwei davon hintereinander eine Leerzeile. Vielleicht geht das auch in Afterburner.



[hakercin]

Hallo @ShirKhan soweit bin ich noch nicht mit meinem Wissen über Afterburner das ich dir präzise antworten könnte. Aber ich nutze nur Afterburner und Rivatuner. Mit dem Layout Editor des AB muss ich mich noch auseinander setzen.



[HisN]

Da drinne gibts auch Abstände: \n
Da ich leider im Büro rumsitze kann ich es nicht vorbeten, aber Du findest es bestimmt.



[hakercin]

Habe jetzt noch einmal rumprobiert, hinbekommen habe ich es nicht



[HisN]

na dann noch mal vorgebetet.

Bei den Separators wäre Deine Vorlage drinn gewesen. Also das \n. Daran hättest Du Dich orientieren können.
Und bei den Group Seperators einfach mit "einfügen/insert" einen neuen Anlegen, die passende Gruppe eintragen (wer weiß was GPU-Fan für ne Gruppe bei Dir ist) und dann \n dort eintragen.



[hakercin]

na dann noch mal vorgebetet.

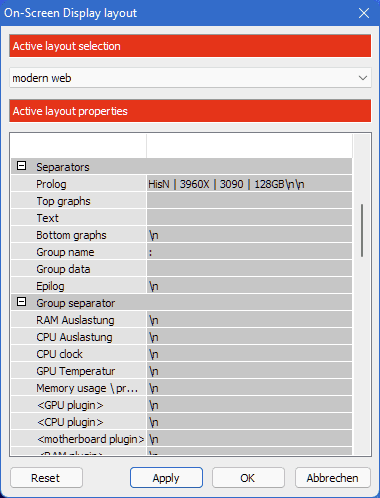

Anhang anzeigen 731053

Bei den Separators wäre Deine Vorlage drinn gewesen. Also das \n. Daran hättest Du Dich orientieren können.
Und bei den Group Seperators einfach mit "einfügen/insert" einen neuen Anlegen, die passende Gruppe eintragen (wer weiß was GPU-Fan für ne Gruppe bei Dir ist) und dann \n dort eintragen.

@HisN Vielen lieben Dank für die idiotensichere Anleitung , es hat geklappt



[Zerberus80]

Hallo zusammen, ich habe zwei Benchmark-Overlays im Fortnite Design für den RTSS erstellt. Den Link zum Download aller meiner Skins findet Ihr hier:

http://ul.to/wek1kkio

Overlay 1 - Logo 100% Deckkraft --- Overlay 2 - Logo 80% Deckkraft:

Ihr benötigt den RivaTuner Statistics Server und den MSI Afterburner um das Overlay anzeigen zu können. Links zu den Tools sind hier:

Rivatuner Statistics Server:
https://www.guru3d.com/files-details/rtss-rivatuner-statistics-server-download.html

MSI Afterbruner:
https://www.msi.com/Landing/afterburner/graphics-cards

Eine Anleitung wie ihr die OVLs einbindet und weiter bearbeitet findet Ihr ja hier im Forum.

Bei Anregungen oder Änderungswünschen einfach eine Nachricht an mich schicken

VG Uwe



[BrainSchlumpf]

Im Fortnite Design?
Ich glaube die meisten hier sind schon volljährig.



[Zerberus80]

Im Fortnite Design?
Ich glaube die meisten hier sind schon volljährig.

Ich auch und das schon lange. Spiele aber Abend gerne eine runde Fortnite ... einfach zur Entspannung . Ich kann die Overlays auch auf andere Spiele anpassen



[Zerberus80]

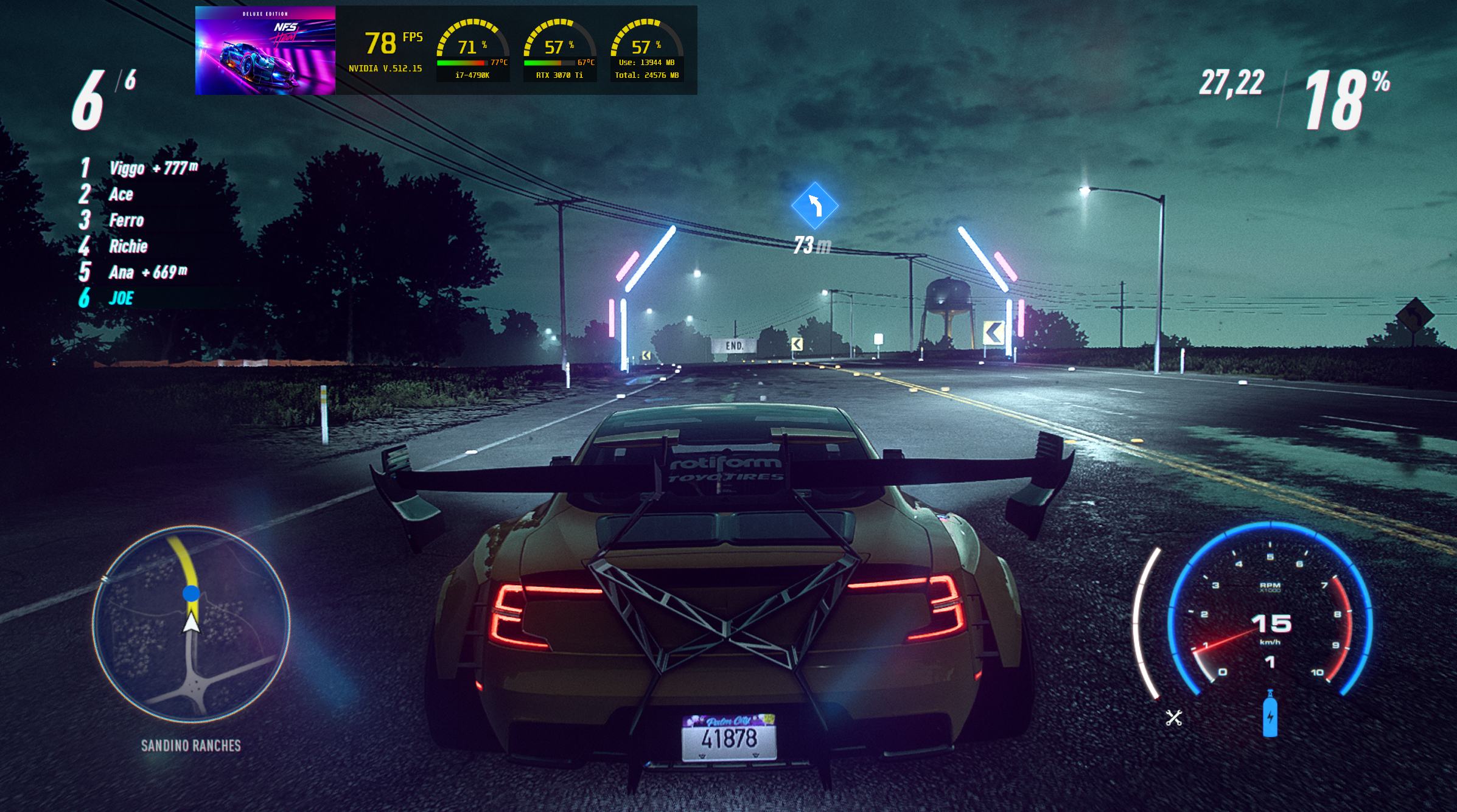

Anbei nun auch ein angepasster Overlay Skin RTSS für Need for Speed Heat

http://ul.to/wek1kkio

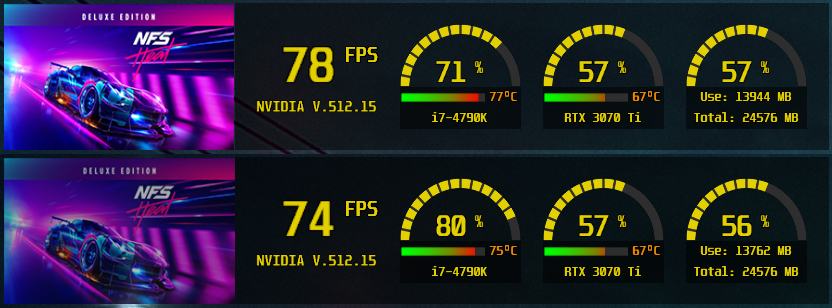

Mit und ohne Transparenz:

VG Uwe



[KaerMorhen]

Zum effektiven Benchen taugen die jedoch nichts, da wesendliche Aspekte fehlen.
Für den Casual spieler absolut ausreichend

Immerhin ohne Eigenaufwand und freihaus dank deiner Arbeit.



[Zerberus80]

Zum effektiven Benchen taugen die jedoch nichts, da wesendliche Aspekte fehlen.
Für den Casual spieler absolut ausreichend

Immerhin ohne Eigenaufwand und freihaus dank deiner Arbeit.

Welche Aspekte würdest du denn noch benötigen .. ich würde mich am WE dann mal hinsetzten und die GUI nachbessern bzw. verschiede Versionen erstellen VG Uwe



[KaerMorhen]

Ich benötige nichts, nutze Capframex und RTSS wenn ich was brauvhe, nutze kein Afterburner und Co.
Da sind dann alle CPU Kerne und vieles mehr mit drauf, das langt mir egtl.



[Tomcat66]

Ihr benötigt den RivaTuner Statistics Server und den MSI Afterburner um das Overlay anzeigen zu können. Links zu den Tools sind hier:

Nö, den Afterburner braucht man für die Anzeige des RTSS- eigenen Overlays überhaupt nicht! Und hast du deinen Account hier nur erstellt, um uns diesen bescheuerten uploaded.net Server schmackhaft zu machen?
50kb/s download und wer es schneller will, soll Premium kaufen? Sag' mal, GEHT'S NOCH?
