QNAP TS-473A mit AMD Ryzen Embedded V1500B im Test - Innerer Aufbau

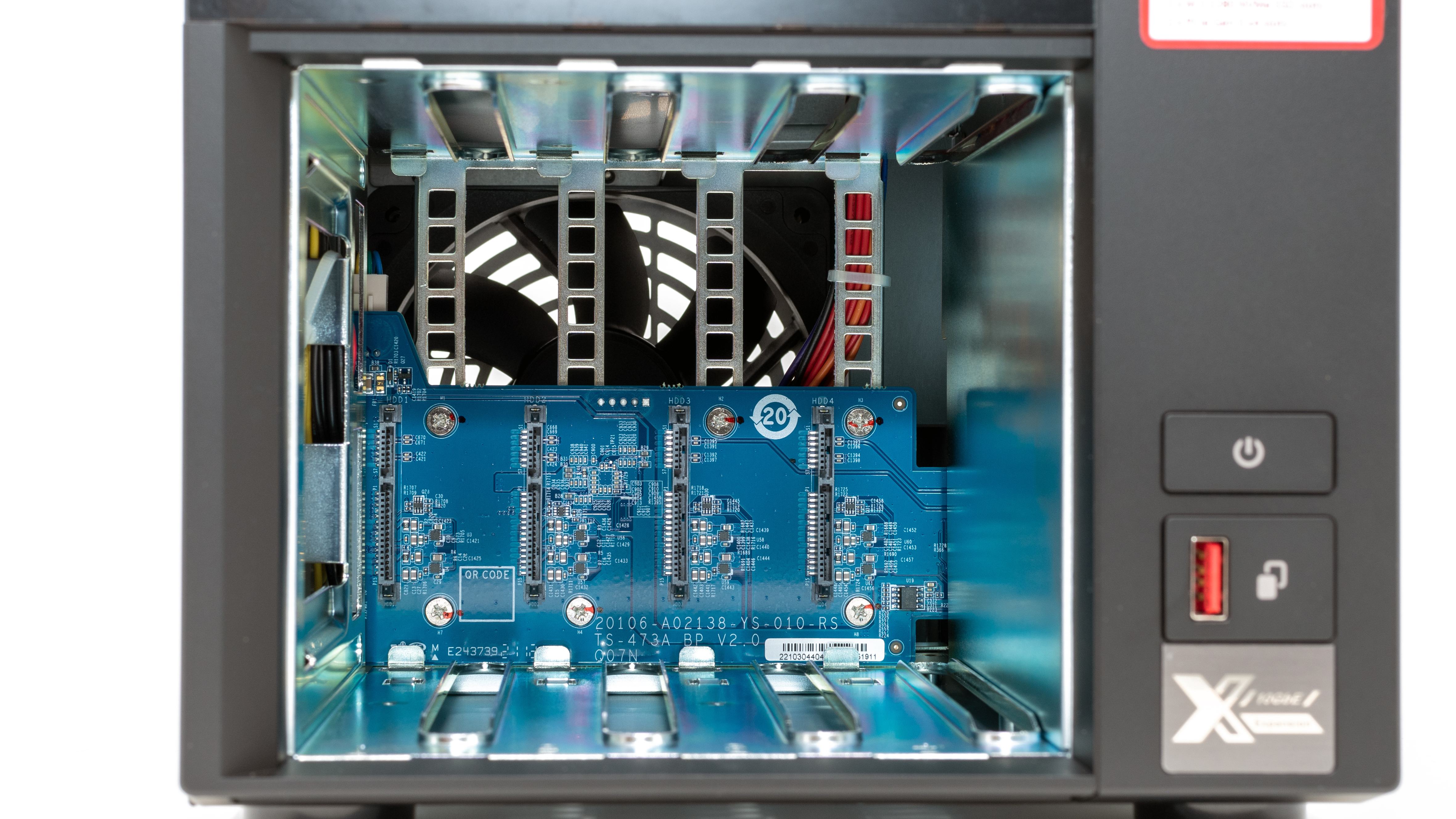

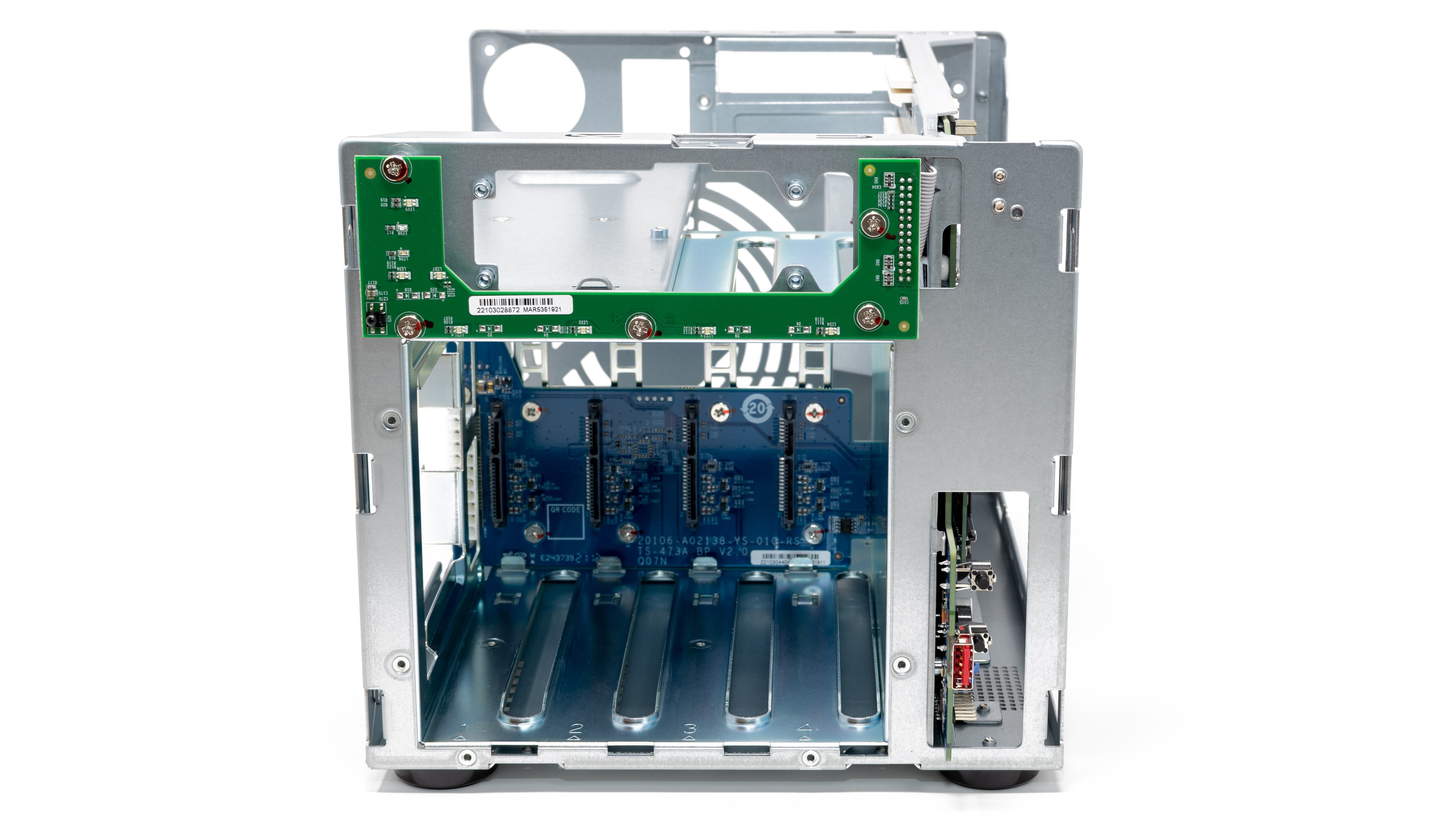

Wenn alle Laufwerkseinschübe ausgebaut wurden, bekommt man einen freien Blick auf die Führungen und die verbaute Backplane. Die Ausstanzungen im Stahlblech sind sauber ausgeführt und komplett entgratet.

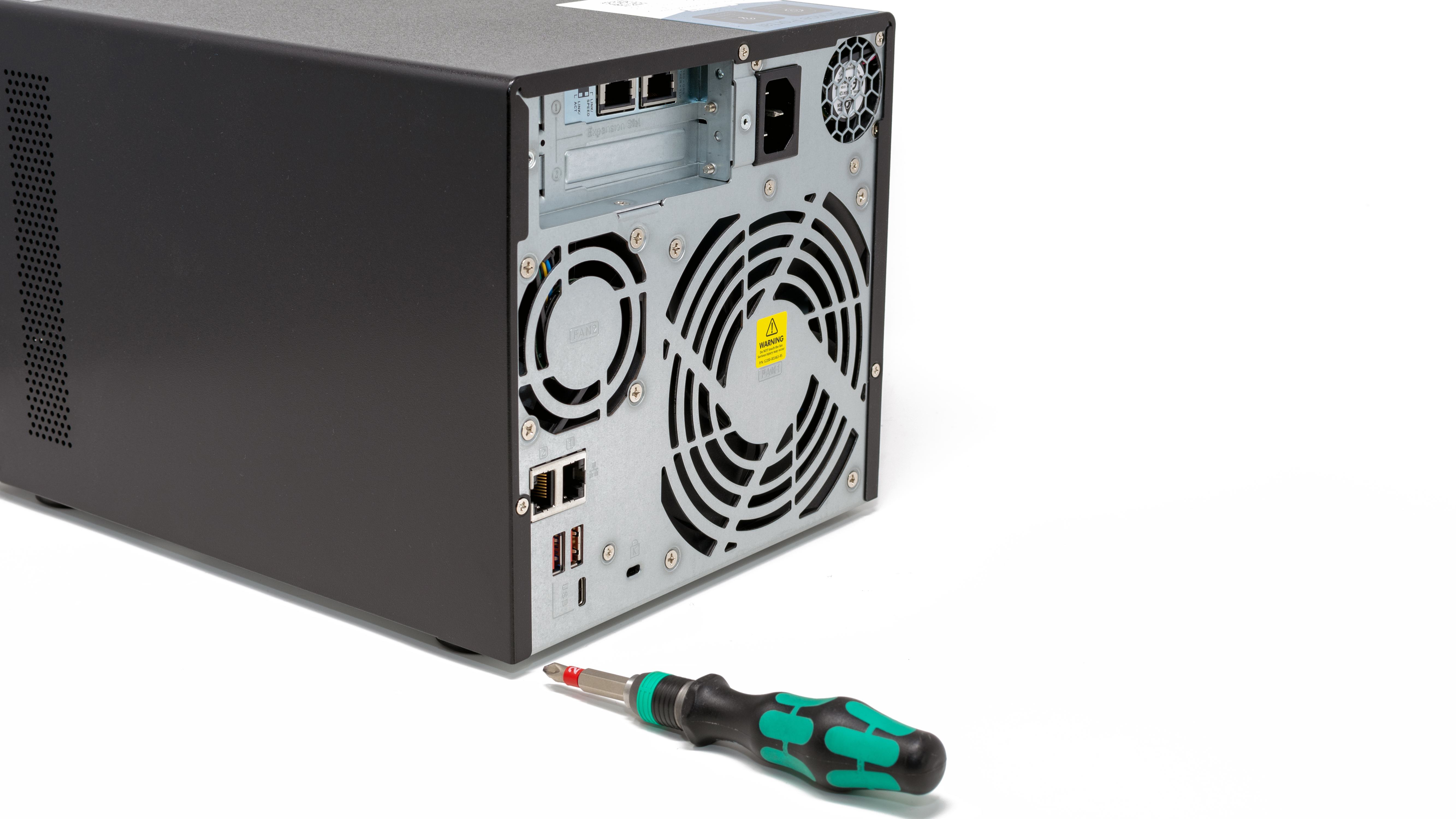

Um das Gehäuse zu öffnen, müssen drei PH2-Schrauben auf der Rückseite entfernt werden. Dadurch kann das Gehäuseoberteil nach hinten gezogen und abgenommen werden. Dieser Schritt ist auch nötig um die Erweiterungskarten einbauen zu können.

Sobald das Gehäuse geöffnet wurde, können alle verbauten Komponenten einfach erreicht werden. Das Grundgehäuse ist in einem Zweikammer-Prinzip aufgebaut. Das heißt, die Hauptplatine sitzt getrennt von den vier Datenträgern. Die macht einen eigenen Lüfter zur Kühlung des Prozessors und der optionalen verwendbaren M.2-SSDs nötig. Hierbei wird die frische Luft im unteren Gehäusebereich angesaugt und nach hinten herausgeblasen. Für die Datenträger ist ein eigenständiger 120-mm-Lüfter zuständig.

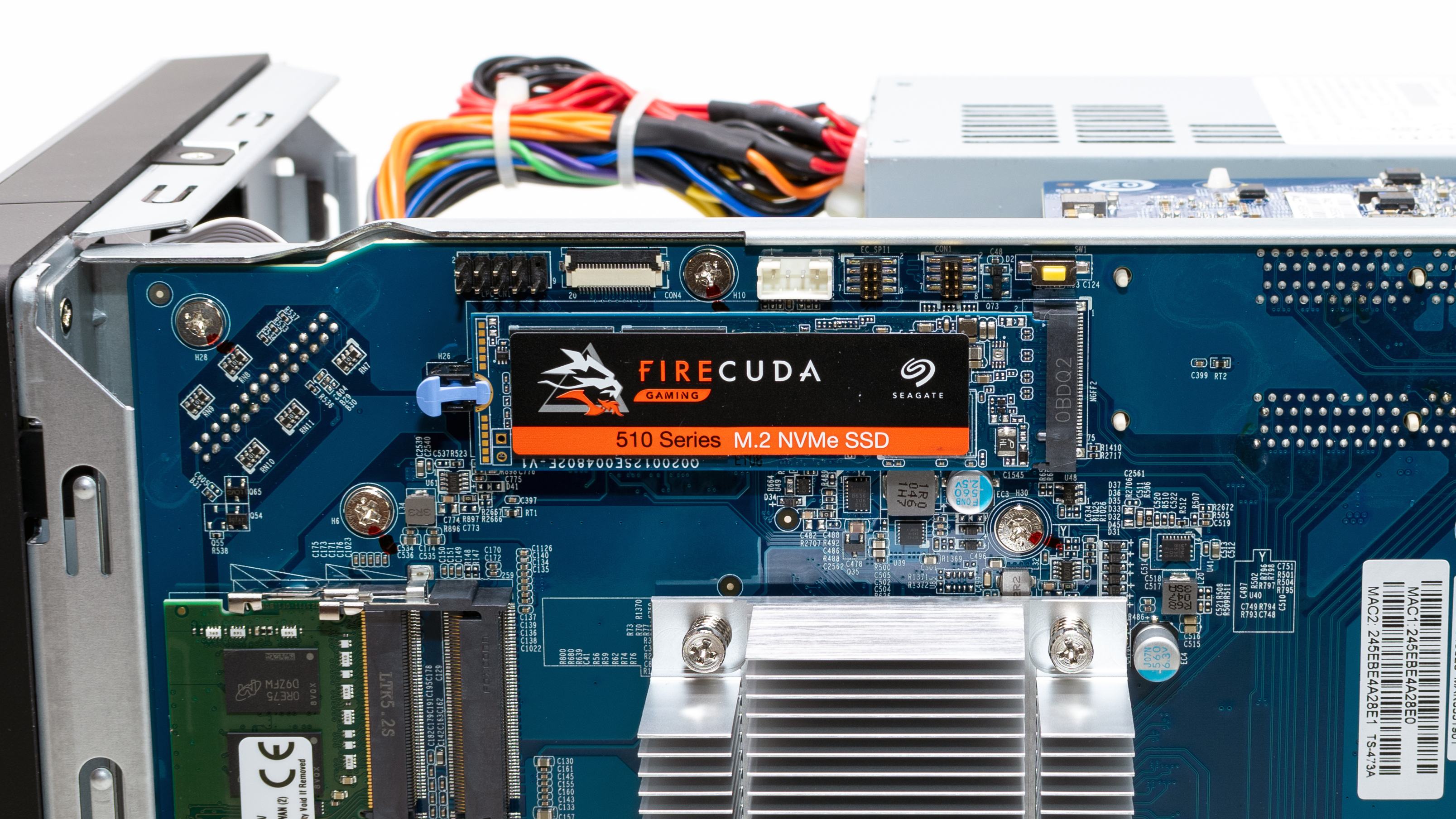

Wie bereits erwähnt, lassen sich zwei M.2 SSD als SSD-Cache einsetzen. Die Anbindung erfolgt als PCIe Gen3 x1, was einer theoretischen Bandbreite von 1.000 MB/s entspricht. Die Montage der SSD erfolgt werkzeuglos über einen kleinen Klappmechanismus.

Auf der Datenträgerseite befinden sich das Netzteil, die Backplane und PCIe-Erweiterungsslots. Die frische Luft wird von dem 120-mm-PWM-Lüfter über die Front und die Gehäuseunterseite eingesaugt und nach hinten aus dem Gehäuse befördert.

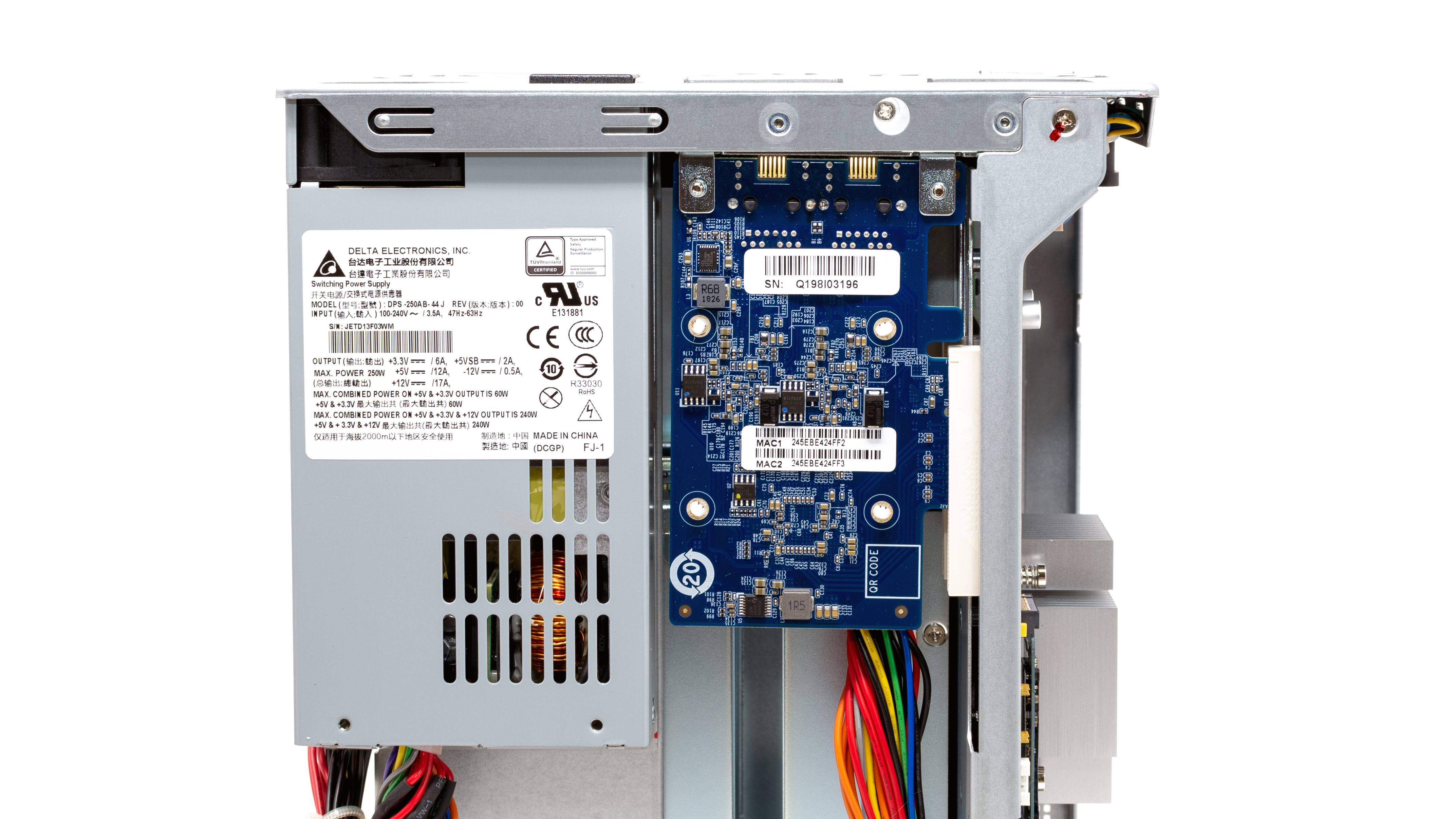

Das verwendete Netzteil stammt von Delta Electronics und liefert max. 250 W. Es besitzt den Flex-ATX-Standard und kommt mit einer Bronze-Zertifizierung daher. Da die Kabel proprietär sind, muss bei einem Defekt ein passendes Netzteil vom Hersteller gekauft werden.

Die von uns eingebaute QNAP QXG-10G2T-107 sitzt im oberen der beiden Erweiterungsslots. Sollte dort eine RJ45-Netzwerkkarte eingebaut werden, ist zu beachten, dass die Haltenase des Netzwerkkabels nur durch Hilfsmittel aus der Buchse entfernt werden kann.

Unter der Kunststofffront verbirgt sich im oberen Bereich die Platine mit den Status-LEDs. Was uns sehr gut gefallen hat, ist die Tatsache, dass QNAP auf Kleber und Nieten so weit wie möglich verzichtet hat. In der unteren rechten Ecke sieht man den vorderen USB 3.2 Gen 2 Typ-A Anschluss und den Mikroschalter des Einschaltknopfes.

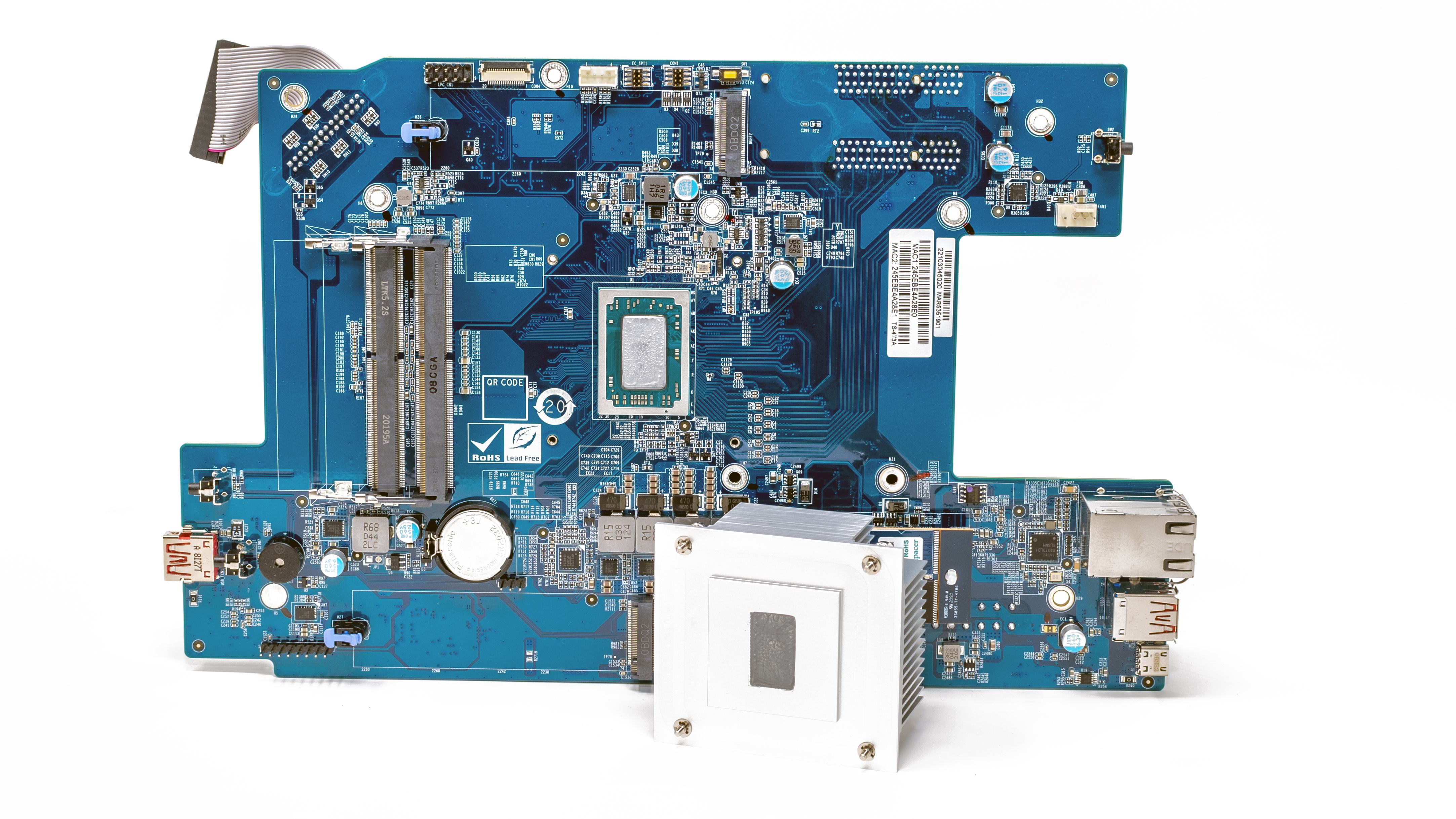

Die ausgebaute Hauptplatine der QNAP Turbo Station TS-473A-8G ist sauber verarbeitet und frei von Produktionsrückständen. Der Kühler des AMD Ryzen Embedded V1500B ist schraubbar und nicht durch Push-Pins befestigt, was einen besseren Anpressdruck ermöglicht.

Die von QNAP verwendete Wärmeleitpaste macht einen hochwertigen Eindruck und sauber verteilt.

Auf der Rückseite der Hauptplatine sind die beiden PCIe-Erweiterungsslots, der ATX-Stecker und der Anschluss der SATA-Backplane untergebracht.

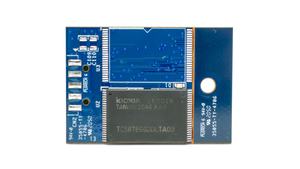

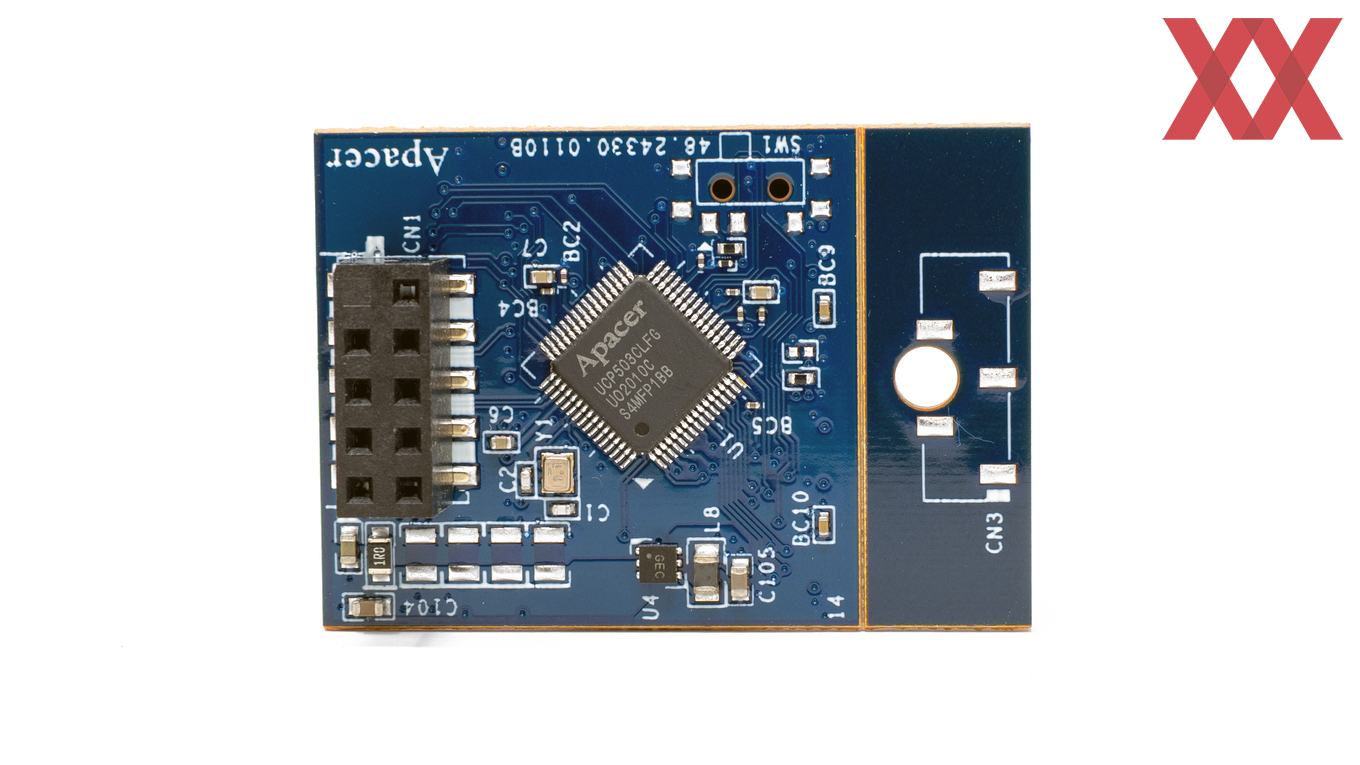

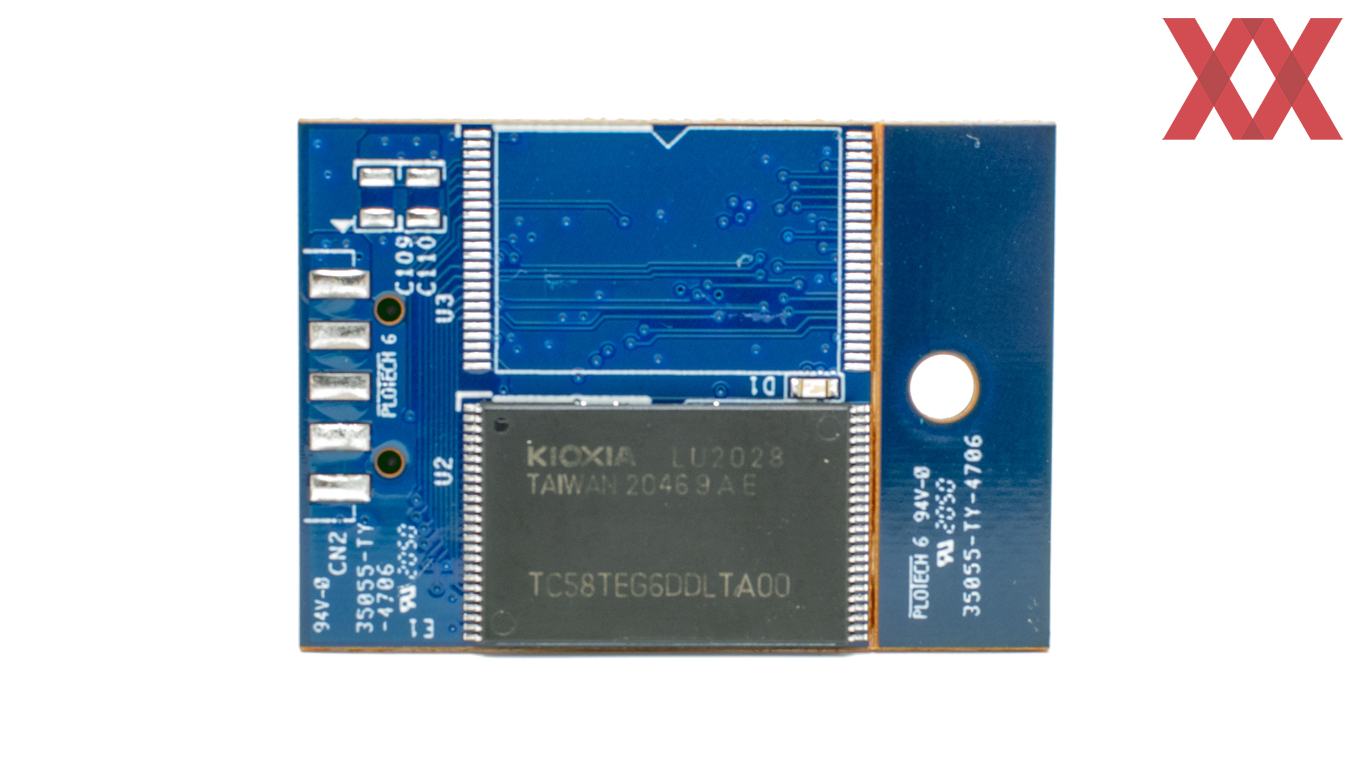

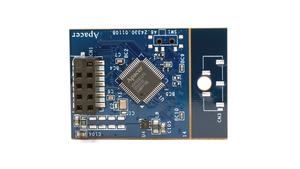

Die QNAP Turbo Station TS-473A-8G wird mit einem austauschbaren Flash-Speicher ausgeliefert, auf dem sich das QTS-Betriebssystem befindet. Verbaut ist in unserem Testmuster ein 8 GB großer MLC-Speicherchip der Firma Kioxia, der auf den Namen TC58TEG6DDLTA00 hört. Das gesamte Modul wird von der der Firma Apacer hergestellt und trägt die Typenbezeichnung UCP503CLFG.

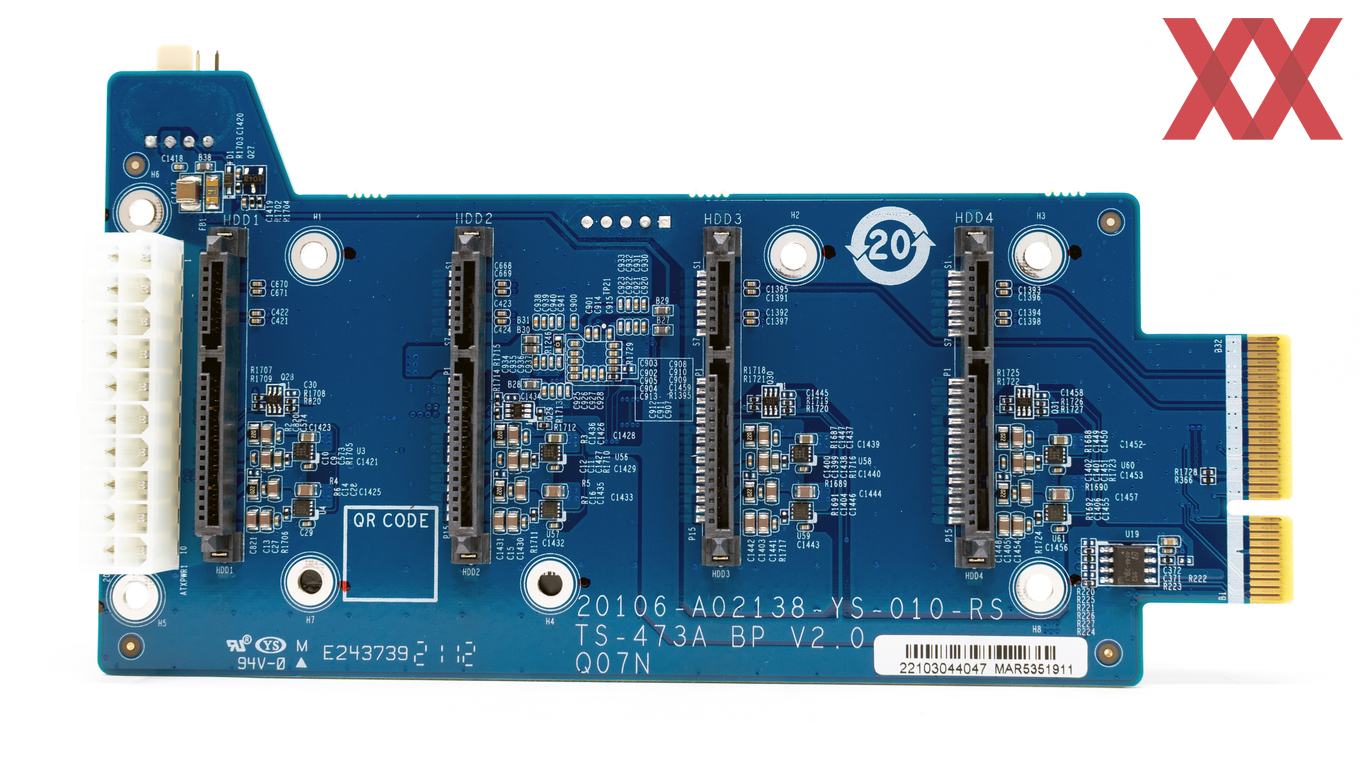

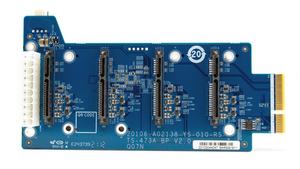

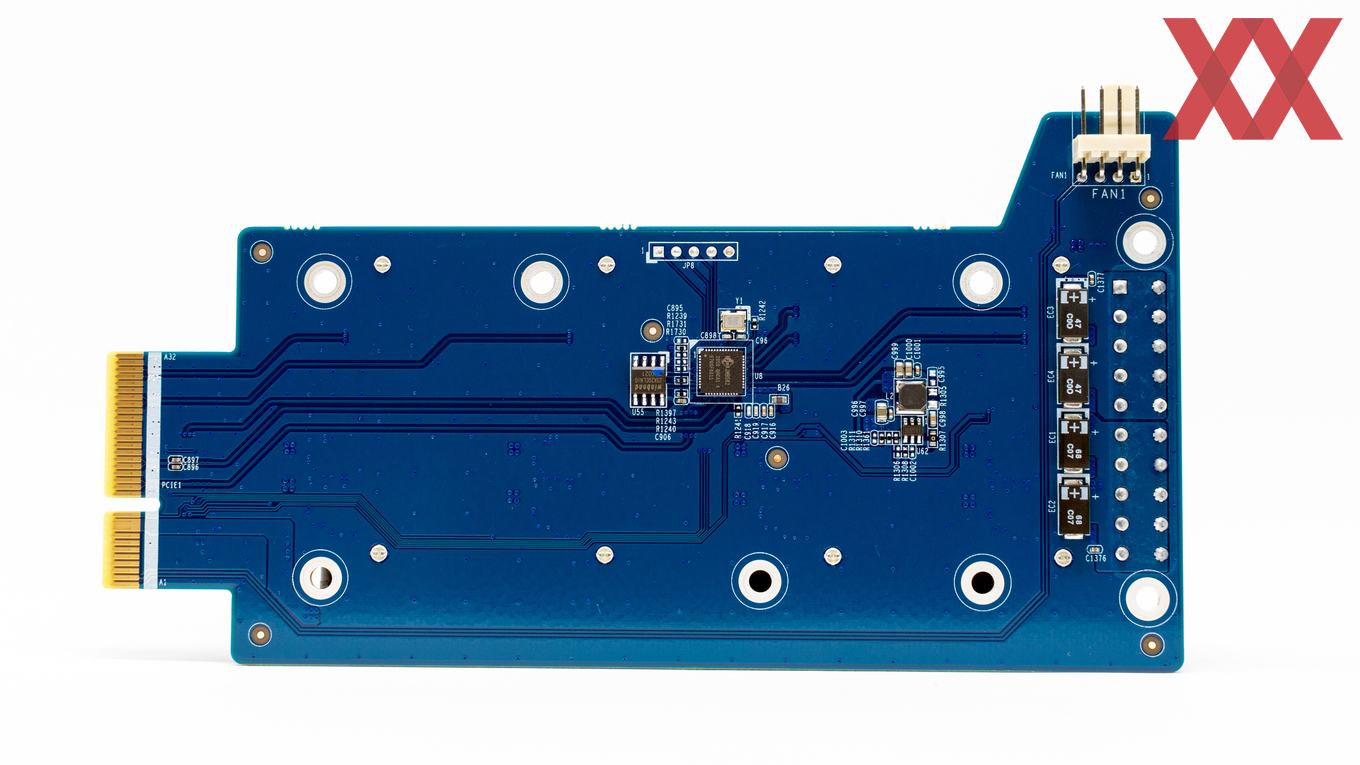

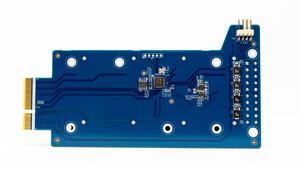

Die SATA-Backplane bekommt eine eigene Spannungsversorgung, welche durch das Netzteil bereitgestellt wird. Ein JMicron JMB582 dient als PCIe to SATA Bridge und stellt zwei der vier SATA Anschlüsse zur Verfügung. Die anderen beiden SATA-Anschlüsse kommen direkt vom AMD Ryzen Embedded.

Ebenfalls auf der SATA-Backplane ist auch der PWM-Anschluss des Gehäuselüfters zusehen.

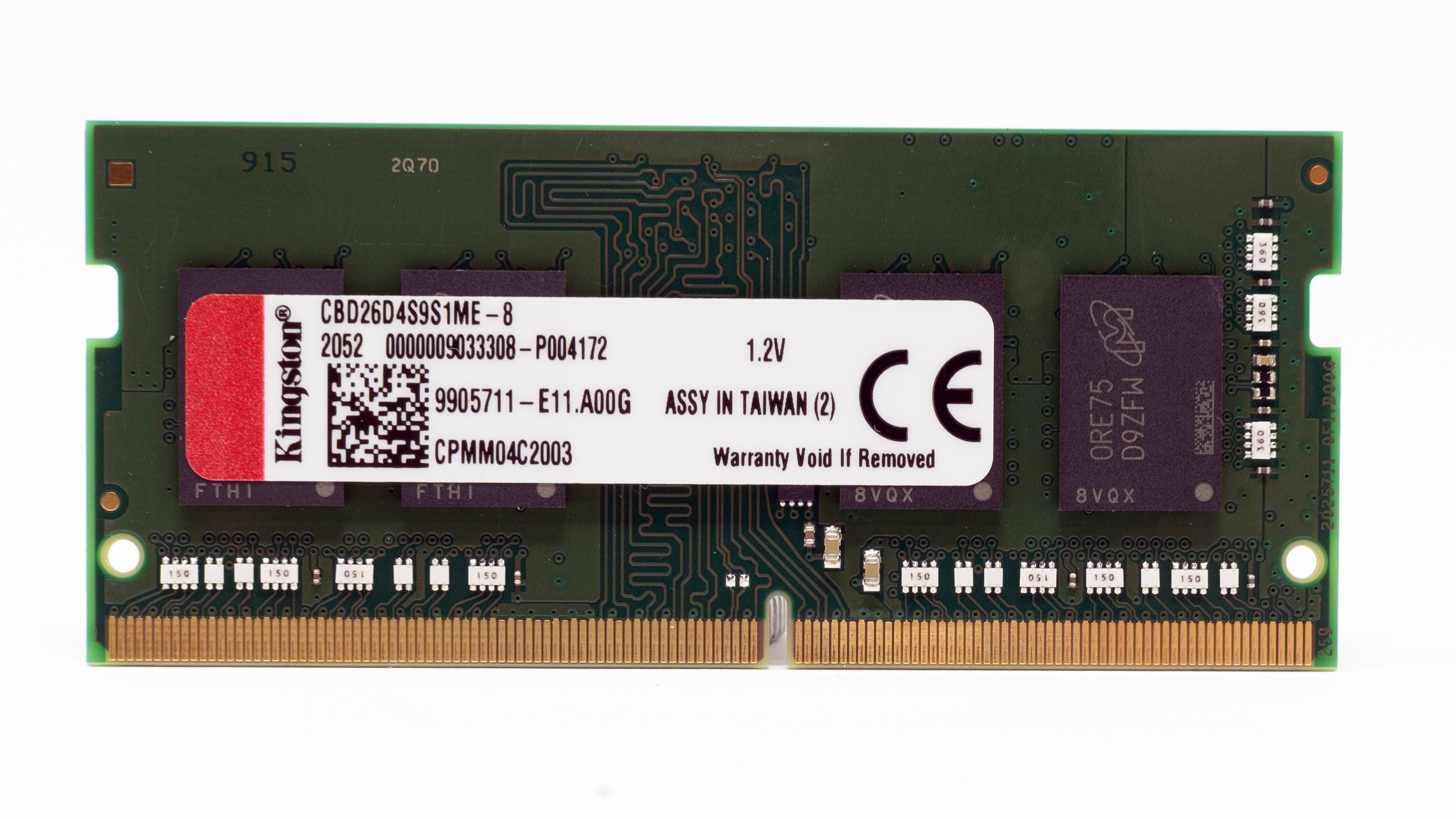

Der in unserem Testmuster verbaute Arbeitsspeicher stammt von Kingston und hat die Bezeichnung CBD26D4S9S1ME-8. Dies ist ein mit vier Micron ORE75 D9ZFW bestücktes DDR4-2666-Modul mit- CL19-19-19. Leider ist standardmäßig kein Arbeitsspeicher mit ECC Fehlerkorrektur verbaut.

Der verbaute 4-Pin-Lüfter im 120-mm-Format mit der Bezeichnung FD121225LB stammt von Y.S. Tech und wird über QNAPs QTS-Betriebssystem in drei verschiedenen Modi geregelt (Lautlos, Normal, Leistung). Darüber hinaus lässt sich auch ein individuelles Lüfterprofil mit zwei verschiedenen Temperatur-Schwellwerten anlegen oder die Lüfterdrehzahl auf einen fixen Wert einstellen.
