[Sammelthread] AMD K7 - Sockel A (462)

[digitalbath]

Leider muss alles selbst zusammengelötet werden. Wer eine Base Board Platine layouten will.... ich bestelle dann eine mit

Löten ist kein Problem. Problem ist eher, dass ich von Schaltkreisen nur begrenzte Erfahrung habe. Mit dieser Anleitung sollte das schon gehen.
Bei der Platine würde ich u.U. auch mit bestellen.

edit.

Wenn Du mit dem VTT Mod arbeitest nervt ganz schnell die ewige Rechnerei nach ein wenig Poti drehen.

Kann ich bestätigen. Ich bin dann hin gegangen und habe dann einen Basiswert (Vdimm, VTT) gerechnet und ab dann nur noch den VTT gemessen und im mV Bereich angepasst. Sobald man am Vdimm dreht, fängt man von vorne an.



[The Sandman]

Richtig gute Sache @Atlan1980. Somit sollten 250-MHz mit BH-5 24/7 tauglich werden?

Beim Ultra B ist die VTT leider auch nicht ganz richtig wie mir scheint:

Spoiler

-=Dfi Infinty&LanParty Rev B Faq and more=- - Page 38

----------!!!!!!!!!!!!!!!Bios settings!!!!!!!!!!!!!!!--------------------------- (Standard Cmos) Acces mode: auto (på hddn) (Advanced bios features) APIC mode:Enabled Delay for hdd:0 (Advanced chipset features)

www.xtremesystems.org

EC57: MEM VTT / VTT-Sense
BIOS: Actual (BIOS VDDQ Setting)
2.6v: 1.35v
2.7v: 1.4v
2.8v: 1.45v
2.9v: 1.5v
3.0v: 1.54v
3.1v: 1.6v
3.2v: 1.65v
3.3v; 1.7v (note a 3.4v vddq would be for this vtt if it was a stock 1/2 setup, it's making sense now, mobo overvolts by 0.1v and doesn't tell you...)

EC57 (Missing): ? MEM VTT & VTT-Sense (VTT is tied directly to VTT-Sense unfortunatly..., there is no way of adjusting it separately without cutting the trace from under the board and redoing it)

Wir müssen NeoAethyr aus dem XS noch ins Boot holen. Leider kann ich mich im XS nicht anmelden (recaptcha failed bla bla) und außerdem verschwinden so langsam auch die alten Bilder von dort...Forum geht glaub gerade kaputt



[Atlan1980]

Ja, ich weiß aus sicherer Quelle das ein DFI Beispiel Board ab 3,24V real Fehler wirft. Der Regler liefert dort direkt die VTT und misst sie ohne Feedback Teiler. Zum modden nicht geeignet. Das Asus bleibt das bisher Einzige Board was hohe VDimm fehlerfrei mit dem VTT Mod verarbeitet.



[The Sandman]

Somit ist und war jedweglicher VDIMM-Mod für das Infinity/Ultra B für die Katz, wenn die zwei Werte ab 3.24V völlig entgleisen...
Wenn das Board auf 3.6V gemoddet wurde, würden dann wohl ~1.9V VTT anliegen...
Ob das beim NF7 mit nem Buck und direkter Versorgung besser läuft?
Ooooh... elektronik...

Ich will trotzdem den Dauerloop im 3DM01/03 sehen (RTSS/AIDA/HWINFO). Selbst wenn 250-MHz laufen . Rest vom Chipsatz hat auch noch mitzureden.

Glaubwürdige Benchmarkergebnisse

I scored 15 765 in 3DMark03

AMD Athlon XP 2600+, ATI Radeon 9600 Series x 1, 512 MB, 32-bit Microsoft Windows XP}

www.3dmark.com

I scored 38 791 in 3DMark03

AMD Athlon XP 2500+, ATI Radeon 9700 Pro x 1, 512 MB, 32-bit Microsoft Windows XP}

www.3dmark.com



[Atlan1980]

Okay, das kann ich Mal an einem Langeweile Tag für Dich machen und schauen was da geht. Das Asus an dem das Tool dran ist kenne ich noch nicht richtig und muss erstmal schauen was es kann.



[The Sandman]

Wieder mal nicht falsch verstehen. Heißt nicht, dass ich deinen Fähigkeiten nicht vertraue, aber dafür ein gewisses Misstrauen dem ganzen nF2 Kladderadatsch gegenüber hege.

E: wasn deutsch



[Atlan1980]

Nein, kein Problem. Ich bin ja Dankbar für den Austausch und einer Test Idee die schneller zum Erfolg führt.



[Mr. Krabs]

Endlich ein Ersatz für mein Asus a7m266-d erstanden

Es wird ein MSI K7D Master-L

Oh man...das Board ist angekommen. Leider hat der Verkäufer die Kühler nicht demontiert. Es hat sich ein Kühler gelöst und n Elko neben dem Sockel beschädigt.

Dann noch 2 aufgeblähte Elkos und n sehr schwergängiger Chipsatzlüfter

@WMDK :

Hast du noch Kapazitäten um neue Kapazitäten einzulöten? ^^



[stunned_guy]

UPDATE der nF2 Liste



[The Sandman]

Super!
Max. FSB 303 (soweit) beim Abit NF7 von mir



[stunned_guy]

Ist drin, hatte ich verpennt



[digitalbath]

@stunned_guy danke fürs pflegen der Liste!

-----------------------------------

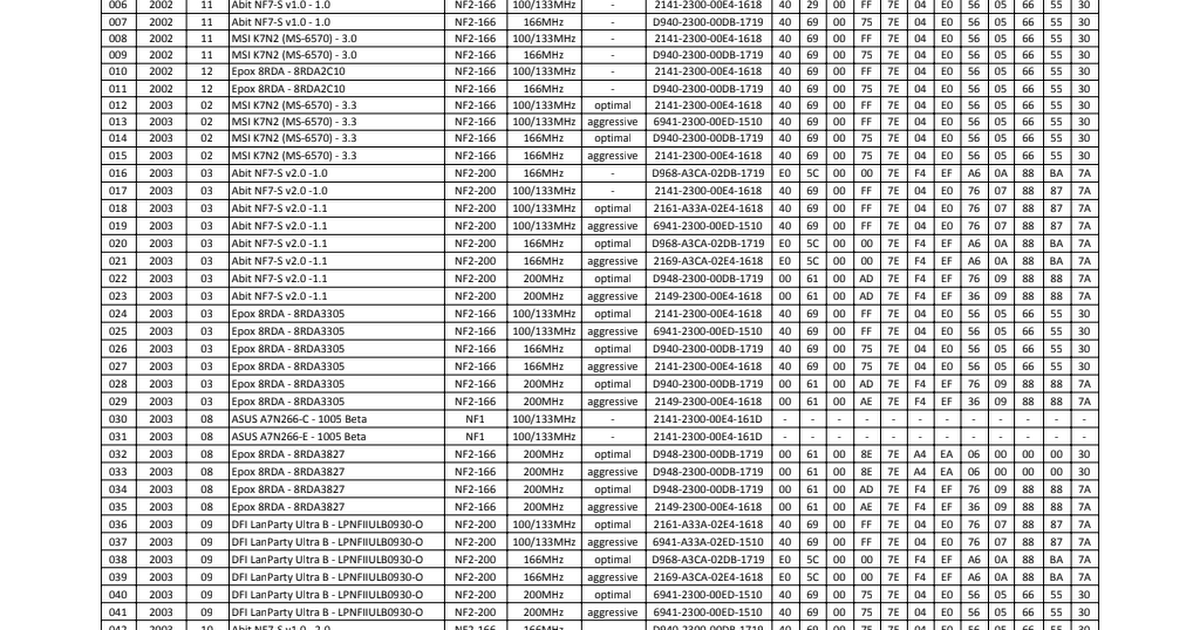

Ich habe die letzte Zeit mich damit beschäftigt den unbekannten ersten Teil der romsips zu testen. Zur besseren Übersicht habe ich die einzelne Werte zu einer Tabelle zusammen gefasst. Die romsips sind aus verschiedenen BIOS Versionen der NF1, NF2, NF2 Ultra boards geladen worden. Ich sollte damit dann den gesammten (Sockel A - Nforce -) Bereich erfassen können. Speziell die DFI BIOSe geben ein gutes Bild ab, da hier die größten Änderungen gemacht wurden.

sip development -filtered

docs.google.com

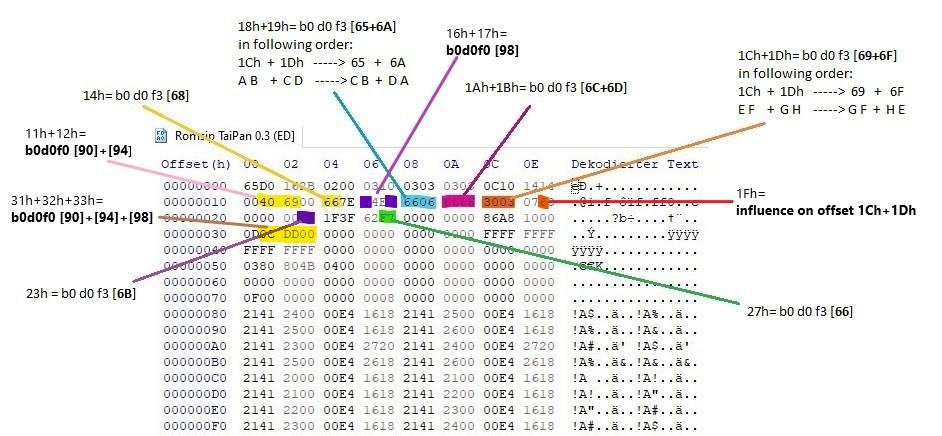

Mit Hilfe der Tabelle habe ich die einzelnen Werte durch probiert, an denen im Laufe der Zeit es Änderungen gab. Dadurch konnte ich ein paar der bisher unbekannten Stellen in den romsips der PCI register zuordnen:

Die Position 71 muss ich noch nachtesten, der Rest sollte also stimmen. Ich werde das wohl zur Sicherheit auf meinem ASUS board gegentesten.
So was sagen jetzt diese Zahlen aus? Die bisher entdeckten Stellen in den sips bezogen sich immer auf den PCI register b0d0f3. Das sollte meiner Meinung nach den Memory Controller betreffen. Neu hinzu gekommen ist der Bereich, der sich auf die PCI register b0d0f0 (register 90+94+98) bezieht. Gemäß dieser Auflistung sollte es sich um "CPU Interface register" handeln.

danke @Tzk

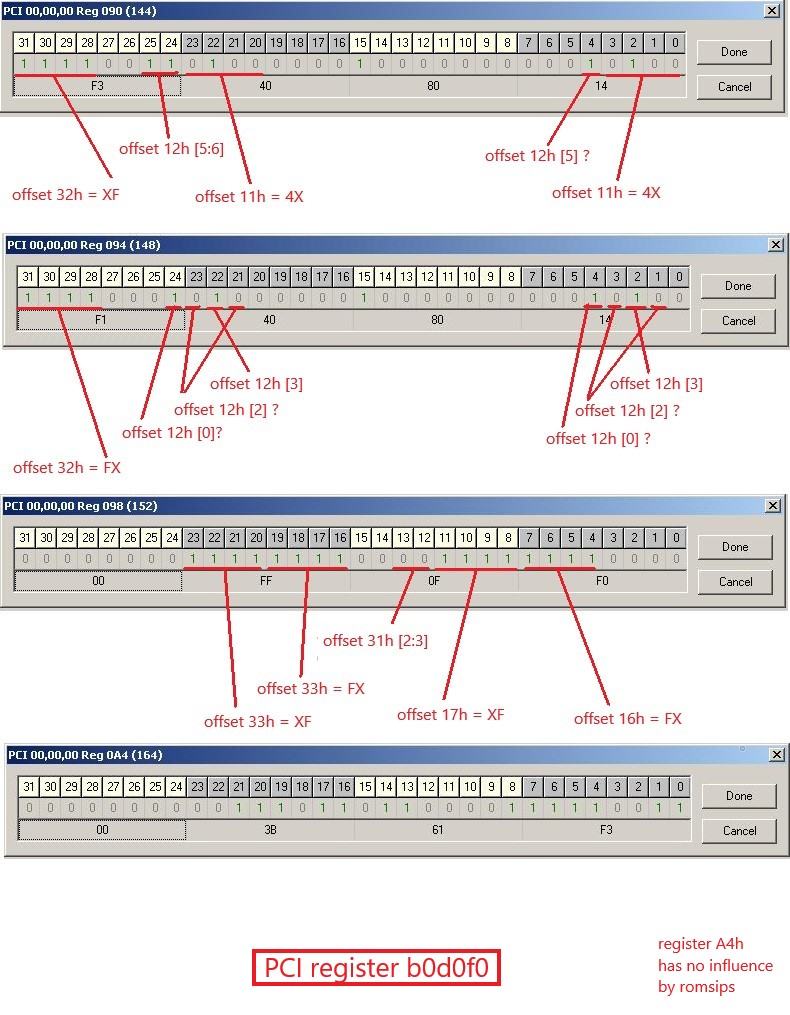

Bit genau zugeordnet sollte diese CPU Interface register in etwa so aussehen:

Ich habe noch keine Ahnung, was das bedeutet. Ich habe bisher lediglich eine Zuordnung herstellen können. Einige register Werte sind FSB abhängig. Genaueres kann ich mangels Erfahrung noch nicht sagen. Es bedarf weiterer Tests. Bin gespannt, ob uns das bei dem 263+MHz Problem weiter hilft.



[Mr. Krabs]

Also spätestens jetzt weiß ich, dass ich nichts weiß....

Ihr seid hier aber auch n paar...Freaks^^



[Sparksnl]

And another one…


It came with this:



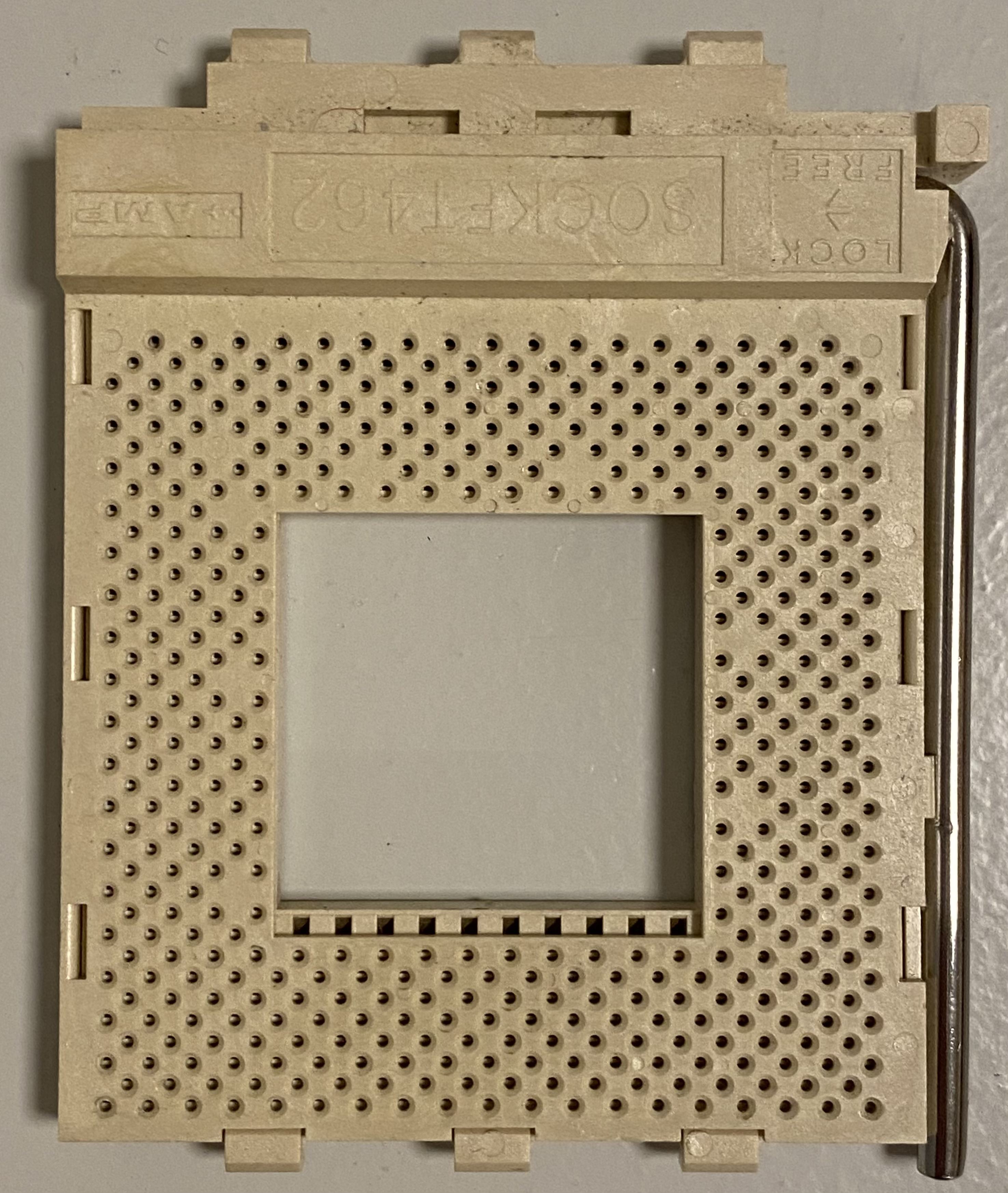

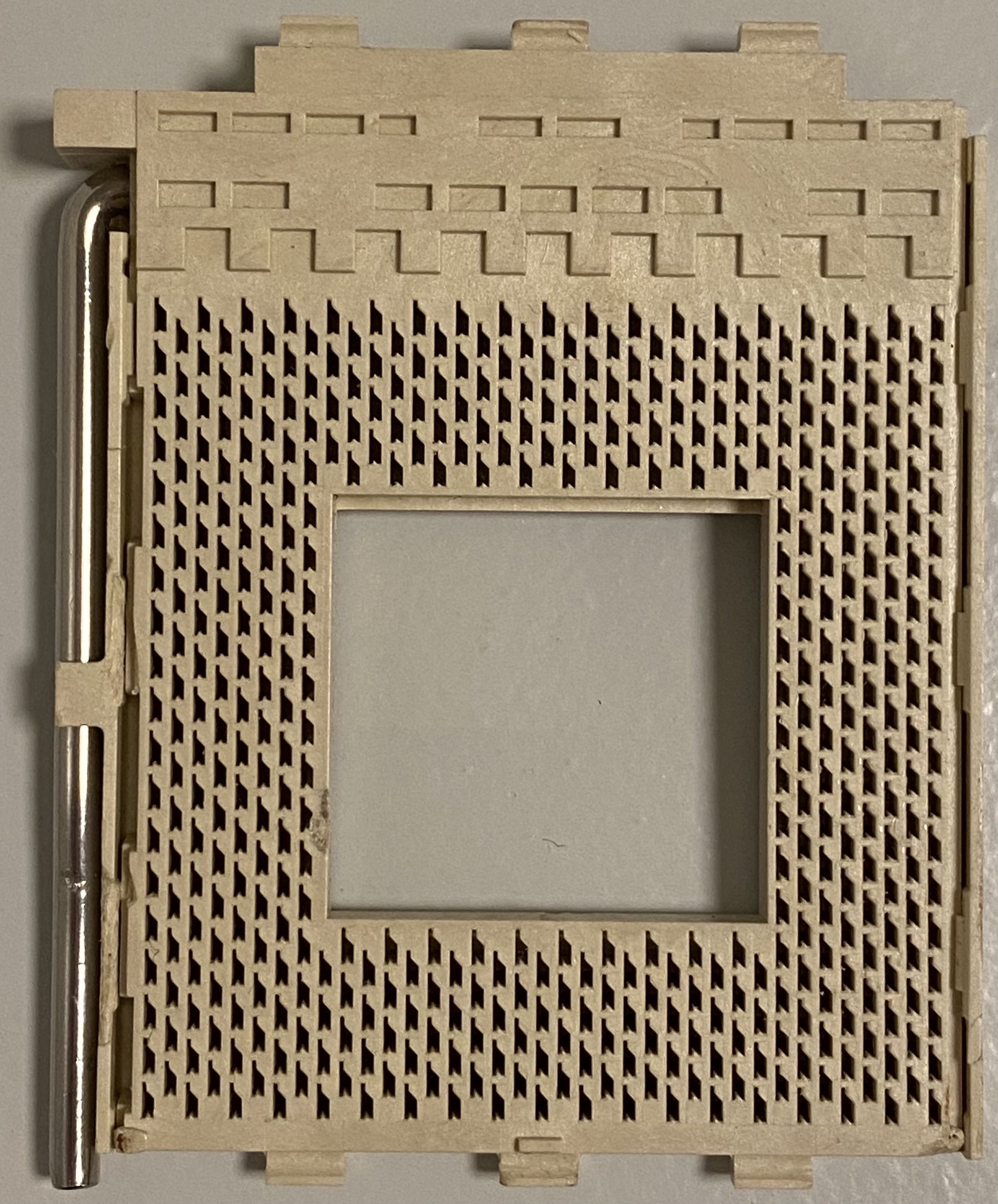

I was looking for one some time now. And now it came unexpected.



[ItsFun]

looks like the one from ebay i saw a few days ago.



[Mr. Krabs]

Jup. I think we've seen the same one.



[Sparksnl]

looks like the one from ebay i saw a few days ago.

That is correct. I could not let that IQYHA go.
But now I think of it, just the socket A adapter was worth it for me.



[jumpel]

Why this? Is it about defective?



[bschicht86]

Hättest nur was sagen brauchen, ich hätte dich mit den Sockeln zuwerfen können.



[digitalbath]

Ich muss beim schreiben schon lachen.

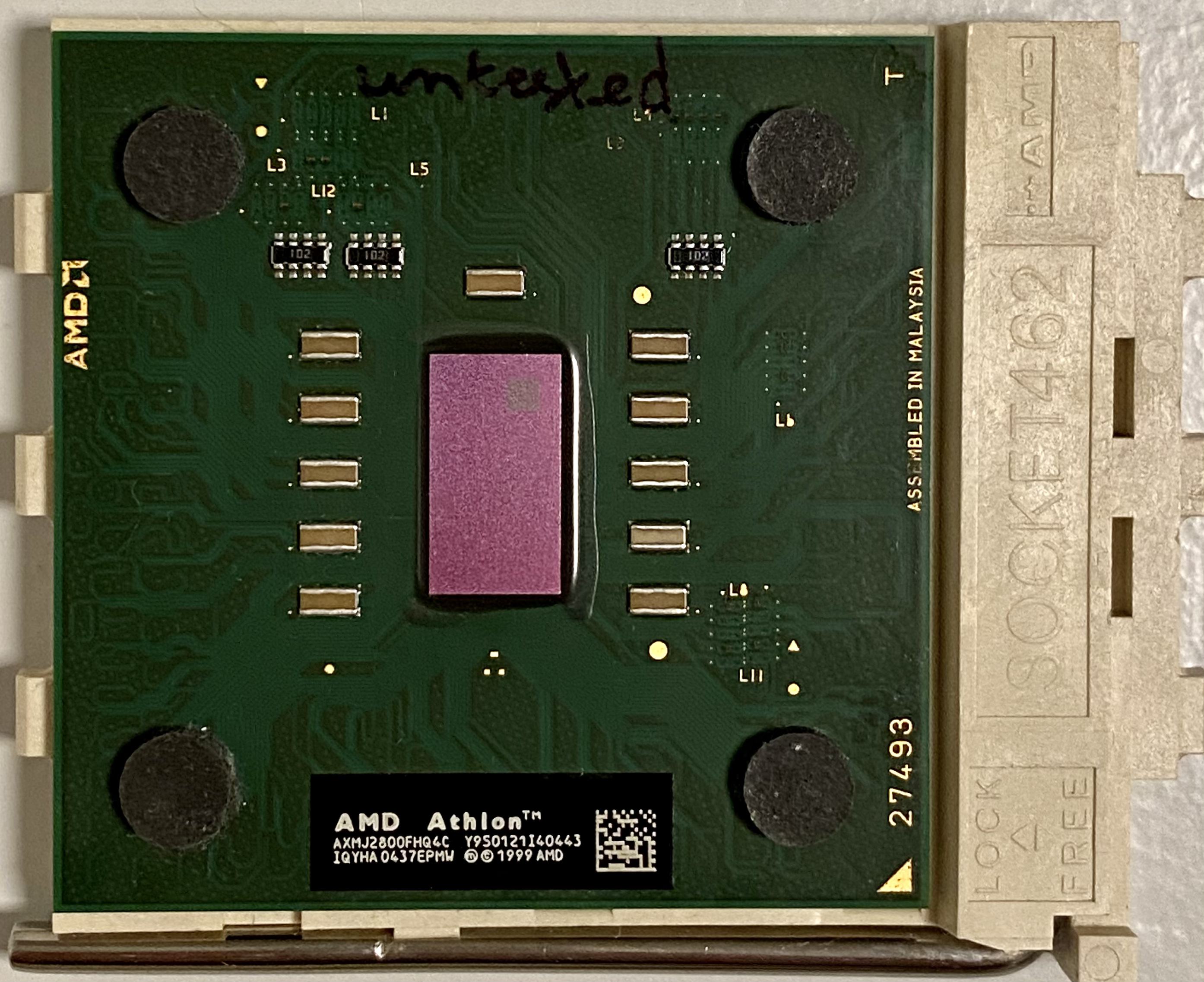

Kam heute per Post:

Liebe Grüße an den Ebay Verkäufer! CPU kam heute sicher an.
Ich wollte schon immer einen XP-M 2800+ haben. Wenn man nicht danach sucht, stollpert man darüber.

edit:
@Sparksnl

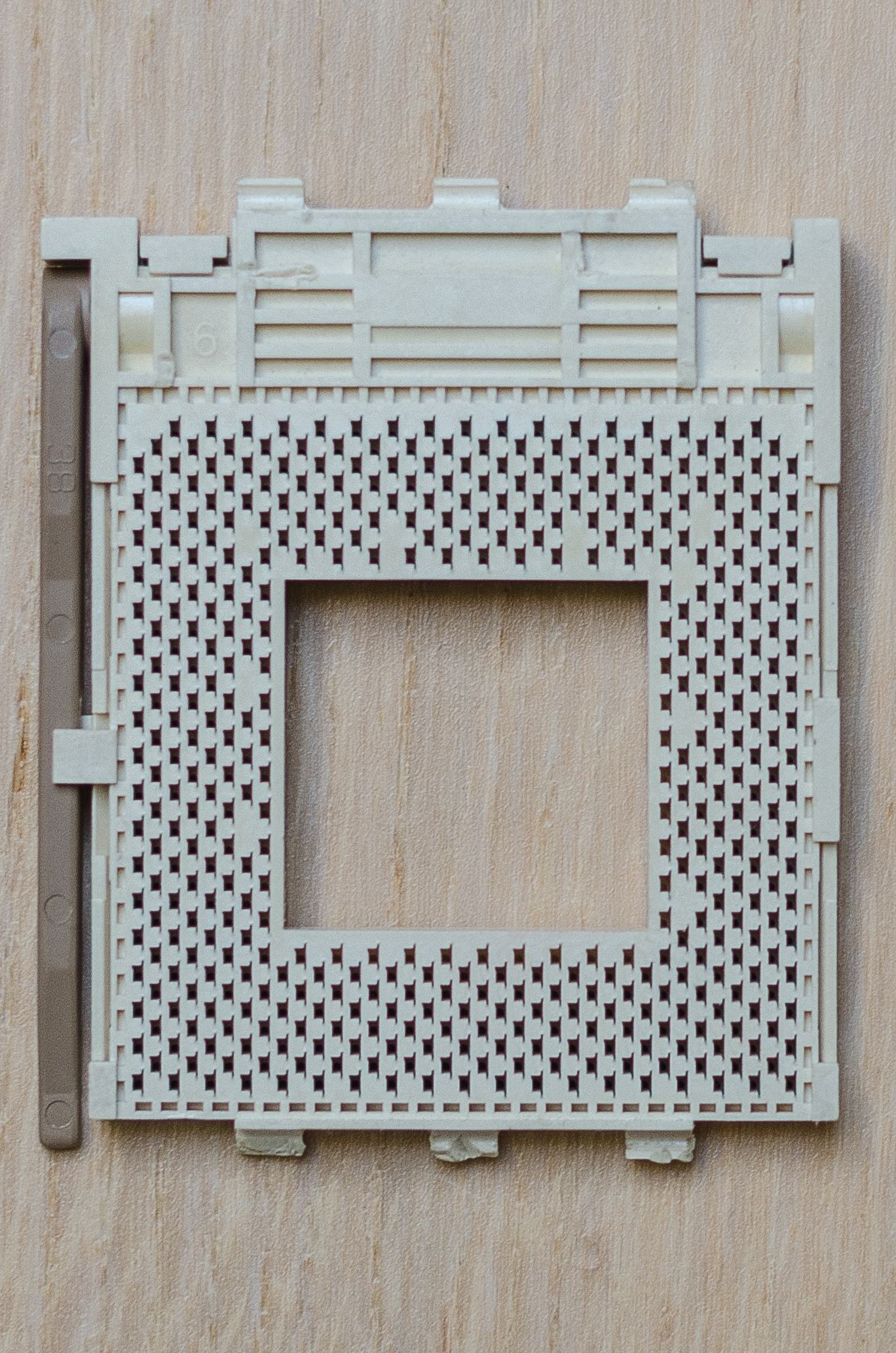

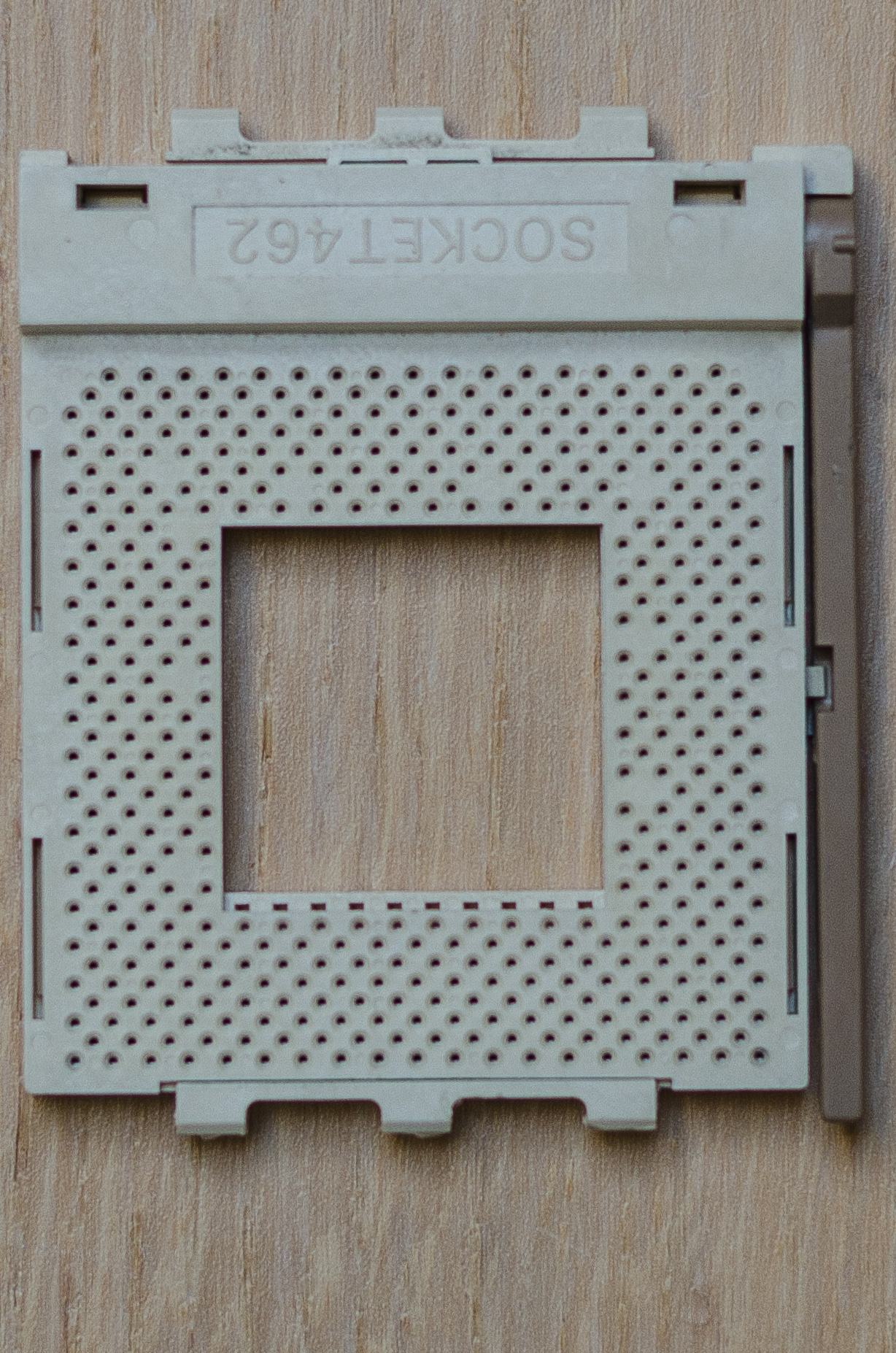

you've got a socket with a metal lever. I wish you the best of luck that you got a good CPU



[The Sandman]

Jetzt kommt der Showstopper: Er hat die Halterungen alle von NF7 und Ultra B's abgerissen



[WMDK]

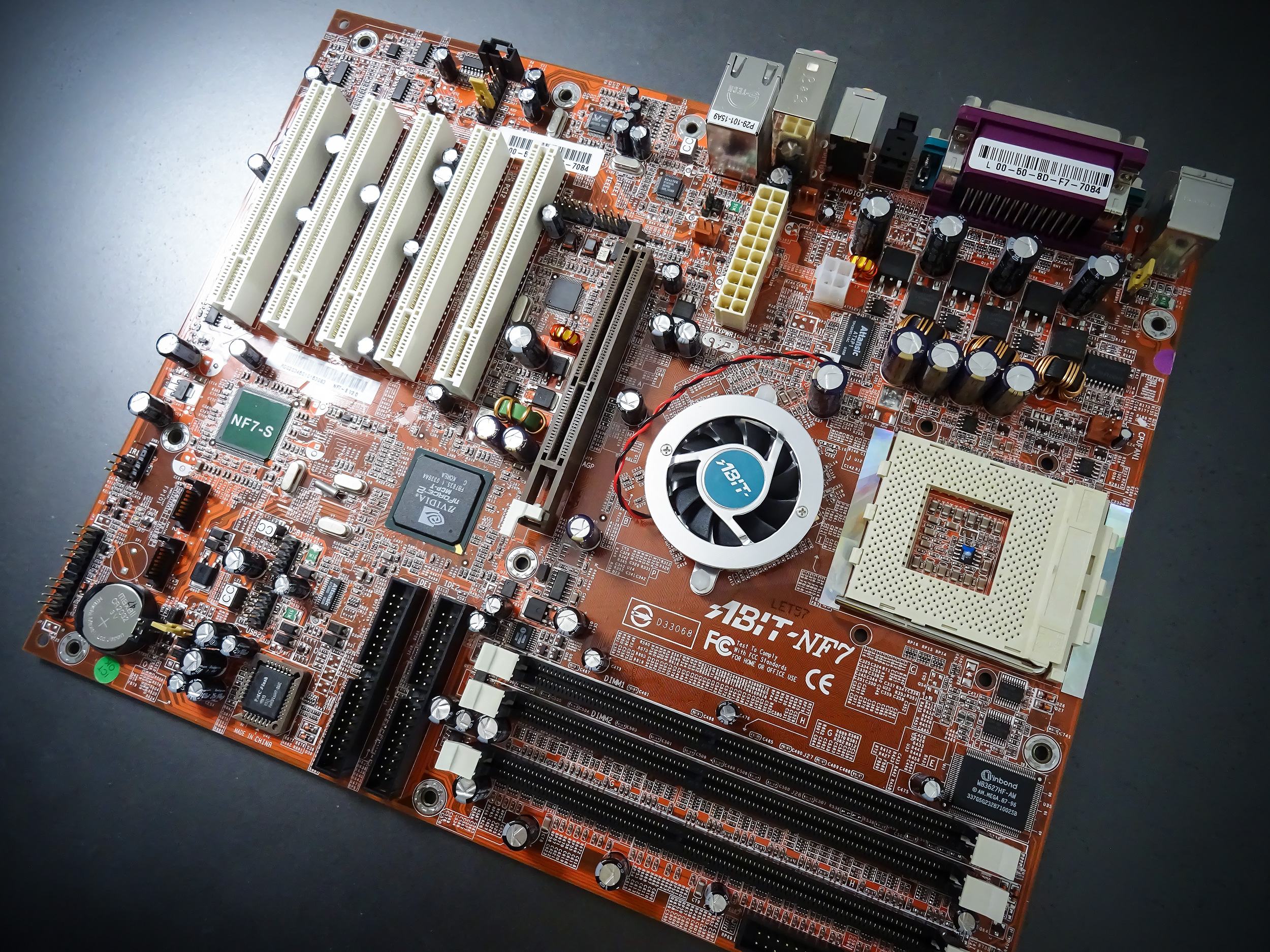

Mal wieder was für die Liste...

ABIT NF7-S 2.0

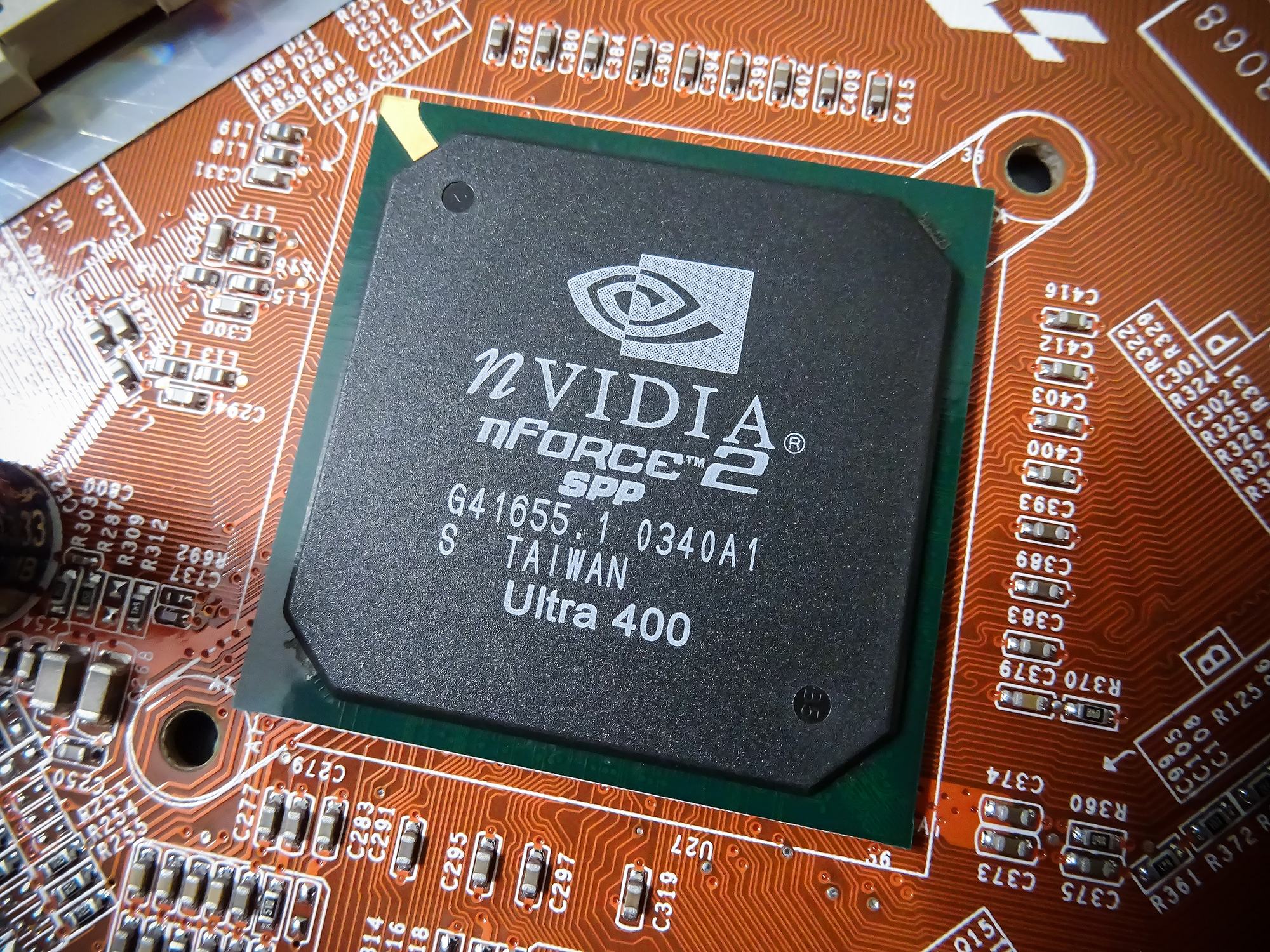

Northbridge
0340A1

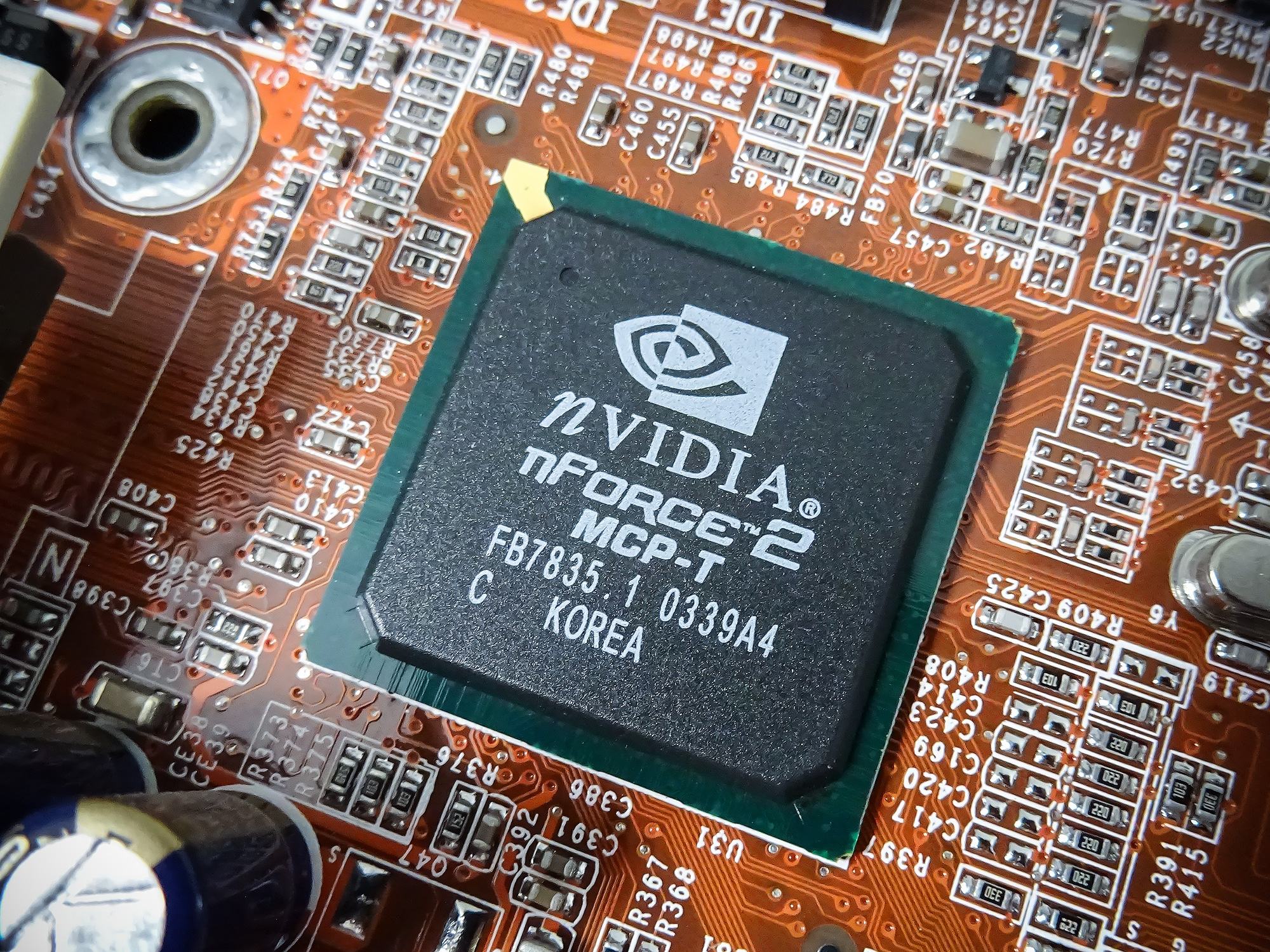

Southbridge
0339A4

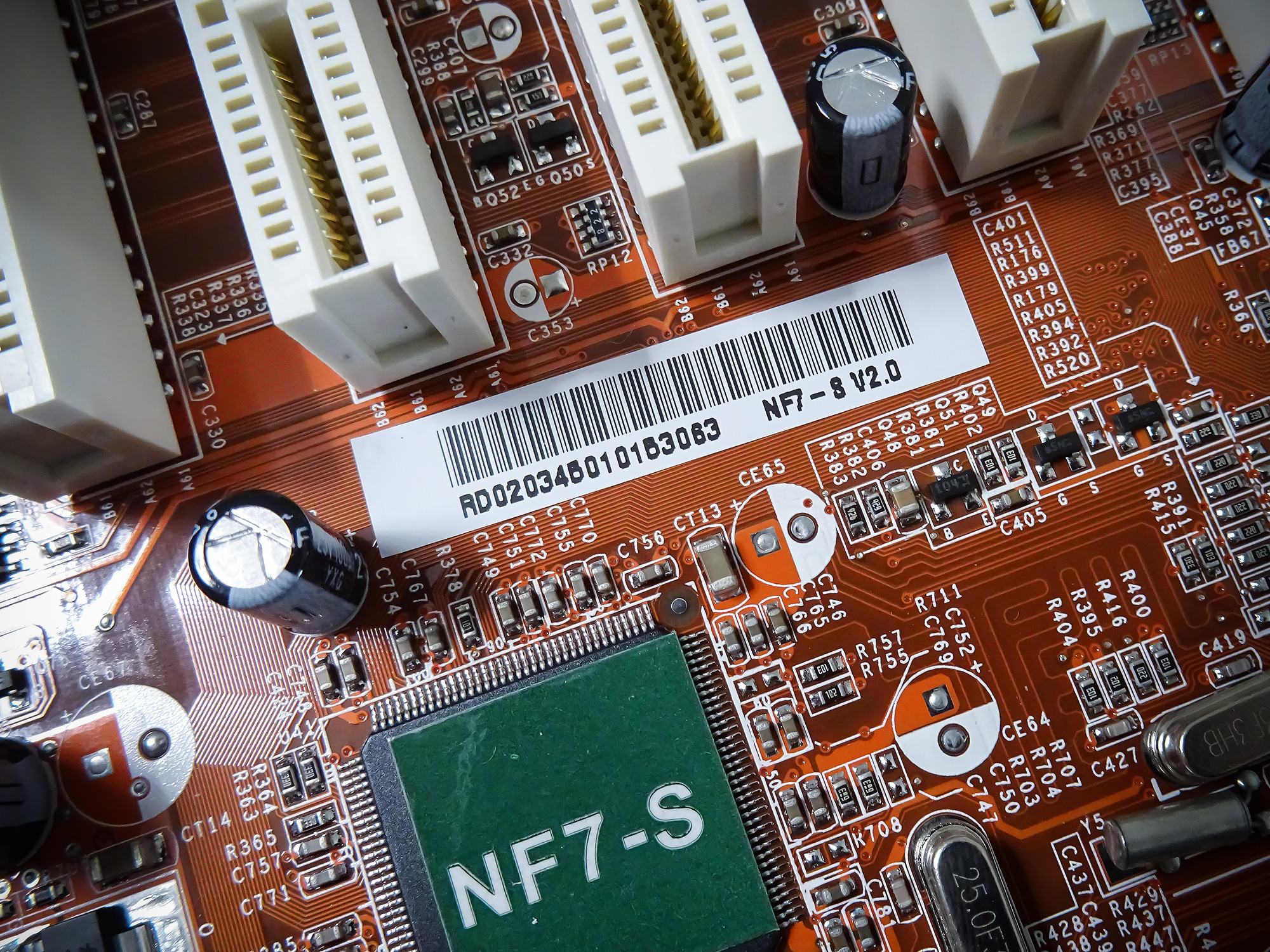

PCB

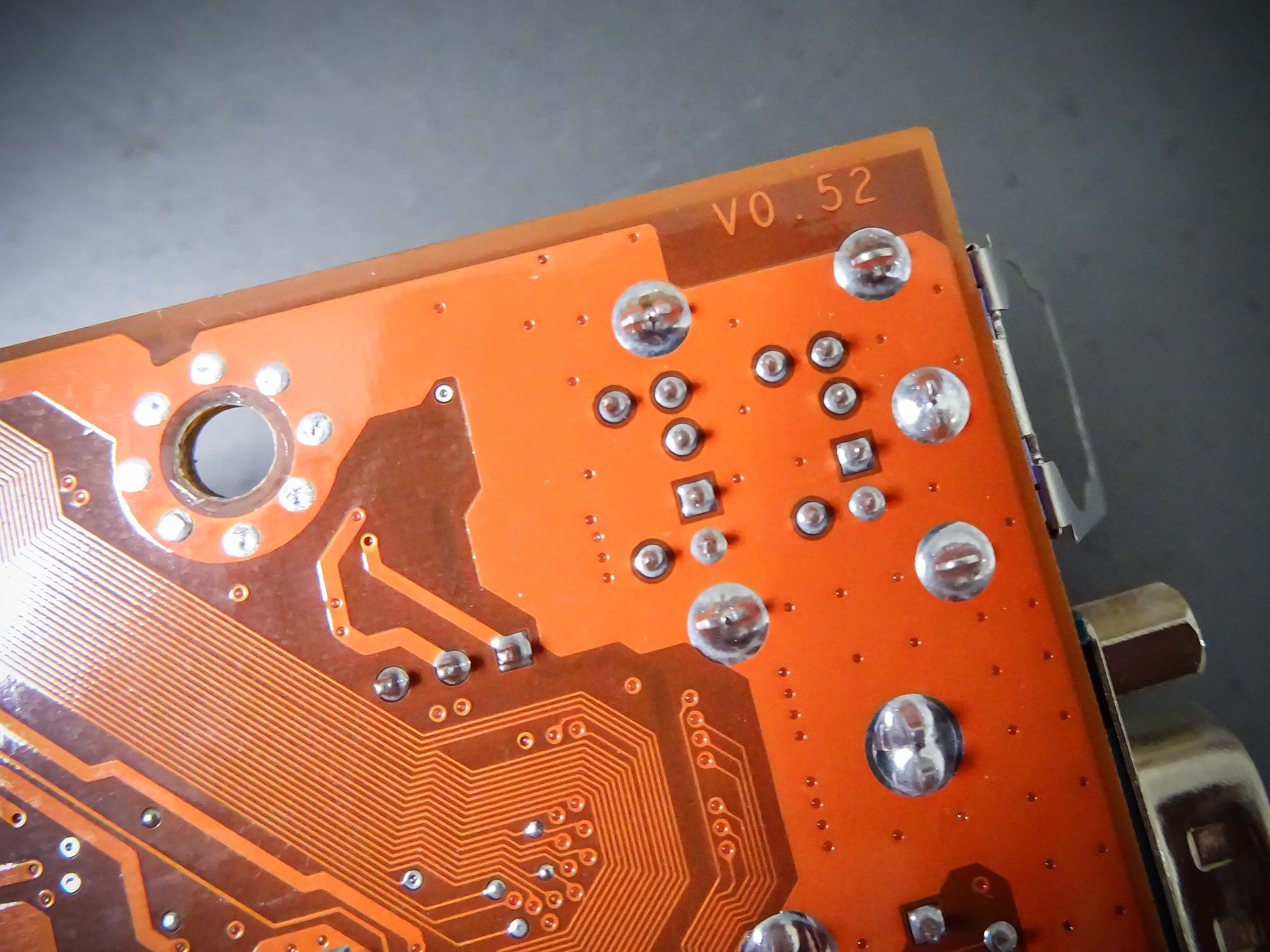

V.052


S/N
RD020345010153063

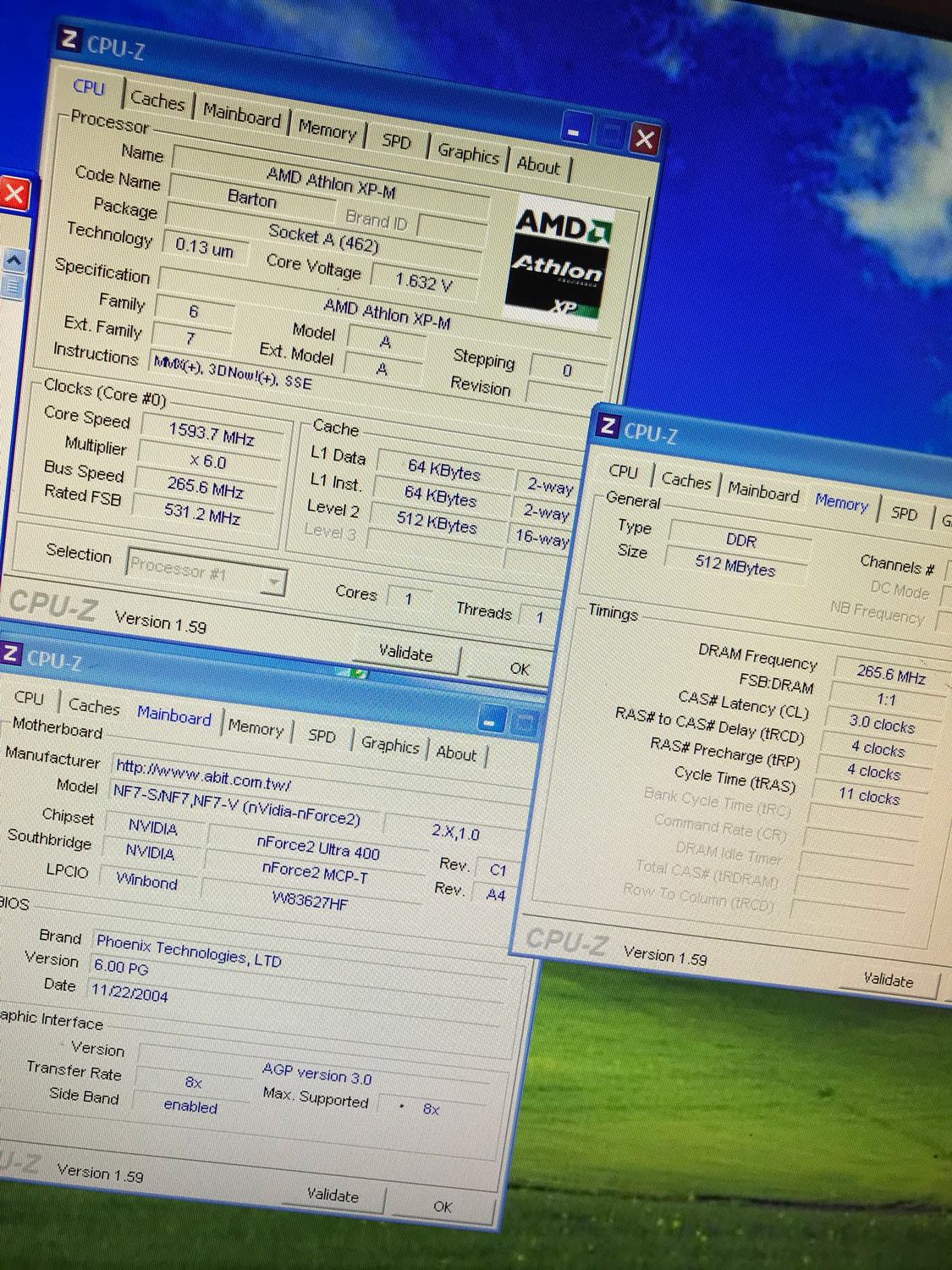

Ein kurzer Funktionstest mit D43 bestückt ging problemlos bis 265MHz ohne Fummelei mit Auto-Settings. Könnte Potential haben das Board.



[The Sandman]

Hmm... Metallhebel. Da war doch was
Ist das das stock Bios? (E: kann nicht sein, XP-M wird erkannt)
Würde mal 32M und 3D testen. Aber du bist glaube ich zu sehr mit Sammeln beschäftigt



[WMDK]

Ist das das stock Bios?

Keine Zeit derzeit mich mit zickigem Stockbios aufzuhalten, kommt direkt digitalbaths 619XT drauf und gut ist.

Würde mal 32M und 3D testen. Aber du bist glaube ich zu sehr mit Sammeln beschäftigt

8M und 3D01 sind mit 260 durchgelaufen, für mehr hatte ich keine Zeit. Bin weniger mit Sammeln beschäftigt, mehr mit Arbeit Die letzten 3-4 Monate kamen in Summe gerade mal knapp 10 Teile hier an



[The Sandman]

Die USB-Maus haut aber auch irgendwo bei 26x ab?
8M und 3DM01 ohne irgendwelche Mods sind imho schon richtig stark. Könnte sogar leicht besser als mein erstes NF7 sein. Hol dir die 304-MHz



[WMDK]

Konnte ich jetzt nicht feststellen. Bei 267 war aber auch eh Schicht im Schacht, vermute mal die D43 kapitulieren da, aber mit den CMX256A-3200XL geht's kaum über 250 hinaus, gleiches mit den 600er ADATAs. TCCDs mag es irgendwie nicht.

Mausaussetzer hatte es aber nicht, war aber auch APIC aus (glaube du hattest den Tipp mal gegeben ) Mit APIC an hatte ich auf anderen Boards aber schon Maustrouble.



[The Sandman]

Ist mir auch schon aufgefallen, dass ABIT mit TCCD nicht so dicke ist. Obschon beim Bios vom Wu abgeschrieben wurde, scheint DFI der Liebling von Samsung zu sein.
BH-5 und Buck oder best of the best D43 wäre die Wahl. Choose.
APIC off lässt wirklich mehr MHz zu, ist aber in Benches langsamer.



[digitalbath]

Konnte ich jetzt nicht feststellen. Bei 267 war aber auch eh Schicht im Schacht, vermute mal die D43 kapitulieren da, aber mit den CMX256A-3200XL geht's kaum über 250 hinaus, gleiches mit den 600er ADATAs. TCCDs mag es irgendwie nicht.

Den Hynix (BT-D43?) kannst du ruhig testweise mehr Spannung geben. Auf dem Abit würde ich die volle 2,9V anlegen (mit Lüfter für RAM). Dann könnte auch mehr drin sein. TCCD Riegel laufen nicht überall super. Mein 2. ASRock ist da auch zickiger.
Schönes board!



[WMDK]

Muss ich alles nochmal in Ruhe testen, auch mit Romsips, Alphatimings usw, das war alles auf Auto wegen Zeitmangel. Wollte nur erstmal grob schauen ob das Board eine Graupe ist oder Potential hat



[The Sandman]

Jetzt hast du schon zwei gute Boards in deinem Stapel. . Oh und das Ultra B.
Vielleicht hat ja in den nächsten Jahren irgendjemand die Möglichkeit meine SB zu ersetzen...
