[Sammelthread] Asrock AOD790GX/128M (AMD 790GX)

ASRock AOD790GX/128M, 790GX

1. Support for Socket AM2+ / AM2 processors: AMD Phenom™ FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core / Athlon X2 Dual-Core / Athlon 64 / Sempron processor
2. Supports CPU up to 140W
3. ASRock DuraCap (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
4. AMD 790GX + SB750 Chipsets
5. AM3 CPU Ready!

* FSB 2600 MHz (5.2 GT/s)
* Supports AMD OverDrive™ with ACC feature (Advanced Clock Calibration)
* Supports Hyper-Transport 3.0 (HT 3.0) Technology
* Supports Dual Channel DDR2 1066 with AM2+ CPU , and DDR2 800/667/533 with AM2 CPU, with 4 DIMM slots, maximum capacity up to 16GB
* Integrated AMD Radeon HD 3300 graphics, DX10 class iGPU, Pixel Shader 4.0, Max. shared memory 512MB
* Integrated 128MB side port memory for iGPU
* Supports ATI™ CrossFire™ and Hybrid CrossFireX™
* 2 x PCI Express 2.0 x16 slots (green @ x16 mode, blue @ x8 mode)
* 6 x SATAII 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10 and JBOD), NCQ, AHCI and Hot Plug functions
* 1 x eSATAII 3.0 Gb/s connector
* 2 x IEEE1394 ports (one port on back panel, one header on board)
* PCIE Gigabit LAN 10/100/1000 Mb/s
* Three VGA Output options: D-Sub, DVI-D and HDMI with DVI-to-HDMI Converter
* Supports HDCP function
* Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback
* 1 x USB/WiFi header
* Supports Smart BIOS, ASRock OC Tuner, Intelligent Energy Saver, Extra ESD Protection
* Free Bundle: 1 x ASRock XFire Switch Card, 1 x DVI-to-HDMI Converter
* 7.1 CH Windows® Vista™ Premium Level HD Audio, DAC with 110dB dynamic range (ALC890 Audio Codec)
* Windows® Vista™ Premium 2008 Logo Ready
* I/O Panel: 1 x VGA/D-Sub Port, 1 x VGA/DVI-D Port, 1 x eSATAII Port, 1 x IEEE 1394 Port, 1 x RJ-45 LAN Port with LED, 6 x USB 2.0 Ports


2. FAQ - Frequently Asked Questions
- "Lassen sich 3 Pin Lüfter steuern?"
Nein das geht nicht.
- "Ist der Sideportspeicher alleine nutzbar?."
Jawohl das ist möglich.


3. Links & Downloads
3.1 Links zu Treibern, BIOS,Programmen
http://www.asrock.com/mb/download.asp?Model=AOD790GX/128M&s=AM2+

3.2 Reviews
http://www.pctreiber.net/thread.php?threadid=10224
http://www.cpu3d.com/review/5844-1/asrock-aod790gx-128m-motherboard/introduction.html
http://www.thinkcomputers.org/index.php?x=reviews&id=850
http://my.ocworkbench.com/2008/asrock/AOD790GX-128M/g1.htm
http://www.amdzone.com/index.php/reviews/66/10542-asrock-aod790gx128mb

3.3 Interessantes:
- Sideportspeicher ist alleine nutzbar
- Asrock OC Tuner unter Windows zum Übertakten
- Stromsparender als der Vorgänger 780G
- DVI auf HDMI Adapter im Lieferumfang enthalten

3.4. Overclocking
- - - -

4. Preise
http://preisvergleich.hardwareluxx.de/deutschland/a365733.html
http://www.hardwareschotte.de/hardware/preise/proid_9775432/preis_ASROCK+AOD790GX128M
http://www.preistrend.de/suchen.php?q=AOD790GX&s=0&a=&z=&x=0&y=0
http://www.google.de/products?q=ASRock+AOD790GX&hl=de&scoring=p

5. Bekannte Probleme:
unter XP ist die 2D Performance bei allen 7er Chipsätzen nicht sehr hoch. Den Treiber aktualisieren bringt etwas. Ganz schlimm ist es mit Treibern unter dem 8.12er!

6. Fixes:
Lüfteregelung mit Speedfan:
http://www.hardwareluxx.de/community/showpost.php?p=13259216&postcount=587

7. Bios:
1.70er Version ist aktuell, doch gibt es hier Probleme mit der Core-Freischaltung



[Pyrocrack]

Was für einen digitalen Eingang? Nen Audio... ja... OOps... so wie's aussieht, nur nen Out. Aber keinen In.

ftp://europe.asrock.com/manual/AOD790GX128M.pdf

Hm, das muss doch iwie gehen.
Was ist denn mit den Anschlüssen MIC_RET und OUT_RET?

MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht.
Diese Anschlüsse müssen nicht an die AC 97 - Audioleiste angeschlossen werden.

Oder meinen die damit einen Ausgang hupsi



[Arkos]

Ich nehm an, dass das der Front eingang für Audio ist. Das kann als Schlaufe genutzt werden. (Damit man Front und Backsite Audio hat.)

Das sind nur die normalen Analog Audio Jumperbrücken.

De... das Board hat nur einen Digitalen Ausgang. Normalerweise sollte da, wo die 3-er SPDIF Jumnperbrücke ist, ne 5-er sein.

Also 3 für -In, eine für Out, oder umgekehrt. Aber 5 Pins sollten es für In und Out sein. Egal ob Coaxial oder Optisch.

PS. Ansonsten würde das nur mit ner internen softwaremässigen Umleitung funktionieren. Aber ich nehme an, dass doch, wenn das Board Digital In unterstützen würde, dies auch im Manual stehen würde. Oder?

Also... es ist so... Das J&W 790GX Extreme hat 5 Pins. Und hinten am Board einen Coaxial SPDIF_in und einen optischen Out. Das Ganze kann man aber auch umändern, indem man eine Slotkarte an die Pins anschliesst. Zum Beispiel anstatt einen otpischen SPDIF Out, einen Coaxialen.

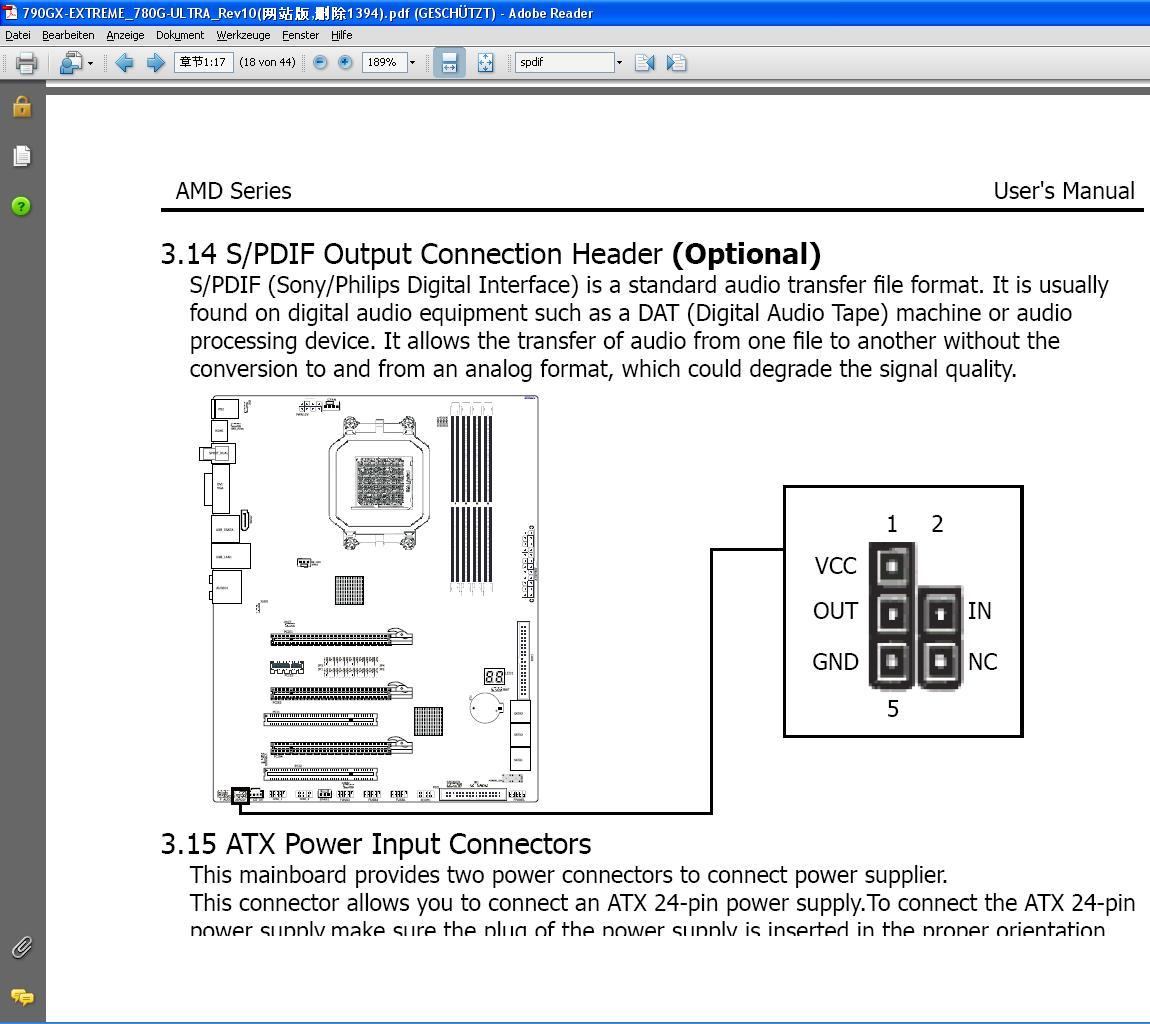

Jedenfalls siehst Du auf dem Bild den Unterschied zum AOD790GX

...



[Pyrocrack]

Schade da wird das so wohl nichts



[Arkos]

Hab oben noch ein Bild angehängt...



[Pyrocrack]

Ja, bei mir sind leider nur die 3 +5v, SPDIFOUT und GND also nur Ausgang.
Dachte halt das man das ev. noch wo anders einschleifen kann, was wohl auch nicht möglich ist.



[Arkos]

Eine Frage... Was gibt es bei dem Board zu beachten im Bezug auf AM2+ Phenom. Ist das einstellen des Multis auch so kompliziert, wie beim J&W 790GX?

Ich muss jemandem nen OffecePC mit ServerFunktion für ein Europa3000 zusammenbauen.

Hat jemand von Euch eine esata HD angeschlossenb? Wird die automatisch erkannt, oder muss man da auch, wie beim M3a78-em mittels Tool die Festplatte suchen?

Kann mir das einer genau sagen?



[Reaver1988]

das einstellen des multi ist wie bei jedem(?) 790er board einfach(kann nur von msi und asus und eben asrock reden)



[Arkos]

beim J&W muss man HEX Codes eingeben.

Und wie ist es mit externen SATA HD's? Werden die beim einschalten direkt erkannt, oder braucht's auch ne Gerätehardwareerkennung, bzw. das eSata-HotSwap-Tool?

Ich frage mich noch, ob ich 780G oder des 790GX nehmen soll. Die nehmen sich ja nicht viel. In der Auswahl stehen noch die nVidiaChipsätze, eben wegem XP Problem mit den AtiChipsätzen.

Das mit dem esata Erkennung wär wichtig. Wenn das einer beantworten könnte.



[R@zr]

also ich hab ne externe hdd per esata angeschlossen, ich muss sie aber glaub beim system boot mitlaufen lassen damit sie dann auch wirklich funzt.

lg



[Arkos]

Hier ist das Tool... Mit dem kannst Du dann das externe Gerät starten.

Das ist in etwa das Gleichen, wie wenn mman USB Geräte abmeldet. Nur dass man mit diesem Tool eben noch mehr machen kann.

http://mysite.verizon.net/kaakoon/hotswap/index_enu.htm

Direktlink zum Download http://mysite.verizon.net/kaakoon/hotswap/index_enu.htm#download

> Tool starten

> Per rechter Maustate > Menu > Nach Geräten suchen

> Per linker Maustaste dann um abzu,elden.


Das ist das Gleiche, wie wenn Du über den Gerätemenager nach neuer Hardware suchen würdset. Auch dann würde die eben gerade angeschlossene externe HD erkannt.



[RedEagle]

Hallo,

hätte auch eine Frage. Habe mir nun auch nen PC bestellt mit dem ASRock-Board hier.

Da ist ja eine HD3300 "Onboard". Wenn ich mir ne ATI 4870 oder so dann hole, muss ich die HD3300 extra "ausschalten" oder wie läuft das?

Grüße,

RedEagle



[Fusseltuch]

Kannst du abschalten, musst du aber nicht. Könntest damit Crossfire machen



[RedEagle]

Ja, aber doch nicht mit einer 4870, oder? *lach* Das geht glaube ich nur mit den "kleineren" GraKas. ^^



[Fusseltuch]

Heißt glaub ich Hybrid Crossfire-X und sollte mit jeder Crossfire-fähigen Graka gehen



[hurzpfurz]

Nope, geht nur mit HD3450 und ähnlichen Karten, was auch nur sinnvoll ist.



[rhoener]

Hallo ich möchte euch nochmal bitten, dass ihr mal kurz bei CPU-Z oder im Catalyst Control Center nachschaut ob eure "Einzel" Grafikkarten im x8 oder im x16 PCIe Modus laufen.
Ich habe jetzt meine 4870 und eine Geforce getestet und beides Mal zeigt er mir x8 an.



[Fusseltuch]

Ich bin noch immer der Meinung, dass die Karte dann verkehrtherum Steckt. Also diese kleine "Bridge".



[R@zr]

also bei mir is die 8800gts mit vollen x16 angebunden



[Arkos]

Du hast aber keien 4870 X2, ansonsten wär's eben 8x. (2 x 8)

Hast Du denn die Karte im primären PCI-E Slot parkiert?

Ja, und die Bridge auch kontrollieren. Das kann man ja ablesen, in welchem Modus sie momentan gestellt ist.



[isch]

meine 4670 läuft auch nur mit 8x



[3DNG]

Meine 4850 läuft auch im 16x Modus.
Ist es ein neues System mit frisch installiertem Betriebssystem?
Das Board war neu oder gebraucht?

Die Bridge falsch gesteckt, wäre halt die einfachste Lösung.
Hast du schon mal die Bridge bewußt umgesteckt?

Auch Everest zeigt normale Werte an - egeal ob High Definition Audio an ist oder nicht.

CMOS-Reset durchgeführt?
Standardwerte geladen?
Biosupdate durchgeführt?


http://www.tomshardware.com/de/ATI-Nvidia-VGA-PCIe-grafik,testberichte-239787-3.html

Wie du in diesem Artikel siehst, kann man eine 16x Karte künstlich einbremsen z.B. auf 8x.
Die Grafikkarte steckt definitv fest im Slot und hat auf der ganzen Breite Kontakt?



[Fusseltuch]

Mein Soundproblem hat sich inzwischen auch gelöst. Nachdem ich 4 oder 5 Treiber durchhatte und nichts besserung brachte hab ich mir ne Soundkarte besorgt und damit war das Problem gegegessen. Keine Ahnung, ob der Chip vll eine Macke hat oder irgendwas irgendwie Kontakt hatte was keinen haben darf, jedenfalls ist nun wieder alles wie es soll.



[Stratotanker]

Wenn hier jemand sein Board abgeben möchte, ist er hier willkommen.
http://www.forumdeluxx.de/forum/showthread.php?t=587833



[Waermeleitpaste]

Hab mir ein gebrauchtes GA-MA770-DS3 (rev. 1.0) geholt.
Nach einer Woche Betrieb ist es hinüber.

Jetzt hab ich mir das ASRock bestellt ...



[3DNG]

Hat jemand das 1.4 Bios ausprobiert?



[Micki_Krause]

das noch nicht aber den neuen Catalyst 9.2 Treiber den es seit gestern gibt.



[Fusseltuch]

Ja, 1.40 ist drauf. Da ich aber kein logitech Keyboard habe, wofür das BIOS nen Fix enthält, kann ich nichts dazu sagen. verhält sich bei mir also genauso wie 1.30



[Waermeleitpaste]

Habs frisch angestöpselt und was soll ich sagen? Es läuft.



[efe]

tach

bin neu

hab mir heute den Asrock AOD790GX/128M geholt hab jetzt Vista Ultimate 64 bit drauf.

das sind die restlichen Kombinenten

AMD Phenom 940 BOX 4x 512kB 4x3,0Ghz Black Ed.
A-DATA DIMM 4 GB DDR2-800 Kit
640GB Western Digital WD6400AAKS 16MB SATA2
LG GH22NS30 SATA black bulk
ATX Midi Antec Three Hundred Midi Tower schwarz
Alpenföhn Groß Clockner
Netzteil ATX Enermax PRO-82+ 425W ATX


Mein prob. ist er erkennt nicht die cpu AMD Phenom 940.
Aber die 2,99 Ghz werden erkannt.

wollte gerade bios updaten von der asrock Seite.


http://www.asrock.com/mb/download.asp?Model=AOD790GX/128M&s=AM2%2b



Habe da

1.40 2/10/2009 916.98KB Patch Logitech USB illuminated Keyboard (LZ838BH)
[Update BIOS under Vista]

nur klappt es nicht. bekomme Meldung
soll alle Programme schlissen aber es läuft nix
anschließend kommt die Meldung
Erro: Loading Driver


Kann einer mir da mal weiter helfen?



[hurzpfurz]

Das sind Dateien für eine Dos-Bootdiskette.
Falls du noch Disketten hast, dann rauf kopieren und von Diskette booten (der Befehl lautet dann ungefähr so: afudos Biosdateiname).
Ansonsten eine Boot-CD runterladen und die Biosdateien auf einem USB-Stick kopieren und so wie bei der Diskettenmethode fortfahren.
