Assa's Repair-Worklog: Wenn Grafikkarten ein zweites Leben erhalten
- Ersteller AssassinWarlord
- Erstellt am
DiePommesbude
Profi
@AssassinWarlord
Darf ich hier in dem Thread weiter Posten, wie es bei mir weiter geht, oder sollte ich einen Eigenen Thread aufmachen?
Will auf keinen Fall deinen Thread Kapern
Darf ich hier in dem Thread weiter Posten, wie es bei mir weiter geht, oder sollte ich einen Eigenen Thread aufmachen?
Will auf keinen Fall deinen Thread Kapern
Och kannst auch hier reinschreiben wenn du willst ;-)
DiePommesbude
Profi
Alles Klar
Ich hab jetzt ne Kaputte Gtx 960 bekommen.
Da werde ich mich dann mal am Diagnostizieren Probieren.
Wenns nicht gerade Ram ist, probiere ich die vllt dann auch zu Reparieren.
Das Equipment soll alles im laufe der Woche ankommen
Ich hab jetzt ne Kaputte Gtx 960 bekommen.
Da werde ich mich dann mal am Diagnostizieren Probieren.
Wenns nicht gerade Ram ist, probiere ich die vllt dann auch zu Reparieren.
Das Equipment soll alles im laufe der Woche ankommen
ck84
Enthusiast
- Mitglied seit
- 01.02.2007
- Beiträge
- 71
hey alle mit einander
ich habe gerade diesen Thread entdeckt per Zufall wo ich nach etwas gesucht habe bei meiner Reparatur, und muss jetzt erstmal paar worte da lassen
erstmal große Klasse das es doch noch so etwas im Deutschsprachigen Bereich gibt. schade das ich es nicht schon früher gefunden habe. Habe immer vergebens danach gesucht und meine Informationen immer
aus dem Englisch & Russisch sprachigem Bereich eingeholt. bei meiner kleinen Recherche ist mir auch aufgefallen das @AssassinWarlord auf YouTube unter dem Namen Drucksuchti war oder ist den habe ich mal gesehen wo er eins meiner YouTube Videos kommentiert hat glaube ich. jetzt wird mir einges klar
und @GerRepair ist auch hier vertreten ist einfach nur cool habe ein paar eurer Videos auch irgendwann mal entdeckt. sind halt die einzigen im deutsch sprachigem Bereich.
musste ich gerade loswerden
ich habe gerade diesen Thread entdeckt per Zufall wo ich nach etwas gesucht habe bei meiner Reparatur, und muss jetzt erstmal paar worte da lassen
erstmal große Klasse das es doch noch so etwas im Deutschsprachigen Bereich gibt. schade das ich es nicht schon früher gefunden habe. Habe immer vergebens danach gesucht und meine Informationen immer
aus dem Englisch & Russisch sprachigem Bereich eingeholt. bei meiner kleinen Recherche ist mir auch aufgefallen das @AssassinWarlord auf YouTube unter dem Namen Drucksuchti war oder ist den habe ich mal gesehen wo er eins meiner YouTube Videos kommentiert hat glaube ich. jetzt wird mir einges klar
und @GerRepair ist auch hier vertreten ist einfach nur cool habe ein paar eurer Videos auch irgendwann mal entdeckt. sind halt die einzigen im deutsch sprachigem Bereich.
musste ich gerade loswerden
DiePommesbude
Profi
So,
Jetzt mal wieder ich.
Ich hab die Defekte 960 erhalten.
Fehler:
macht kein Bild
Gpu wird nicht heiß was ja Schonmal gut ist.
Bei dem 6 PIN Anschluss ist ja oben Masse richtig?
Der Normale Masse Wiederstand war dort 1 Ohm, jedoch bei dem in der Mitte 3.4 Ohm, das dürfte ja auf einen Defekt dort hinweisen oder?
Jetzt mal ne Blöde Frage:
Wo bekomme ich die Ich Bestückung her, bzw so genau sollte ich jetzt messen.

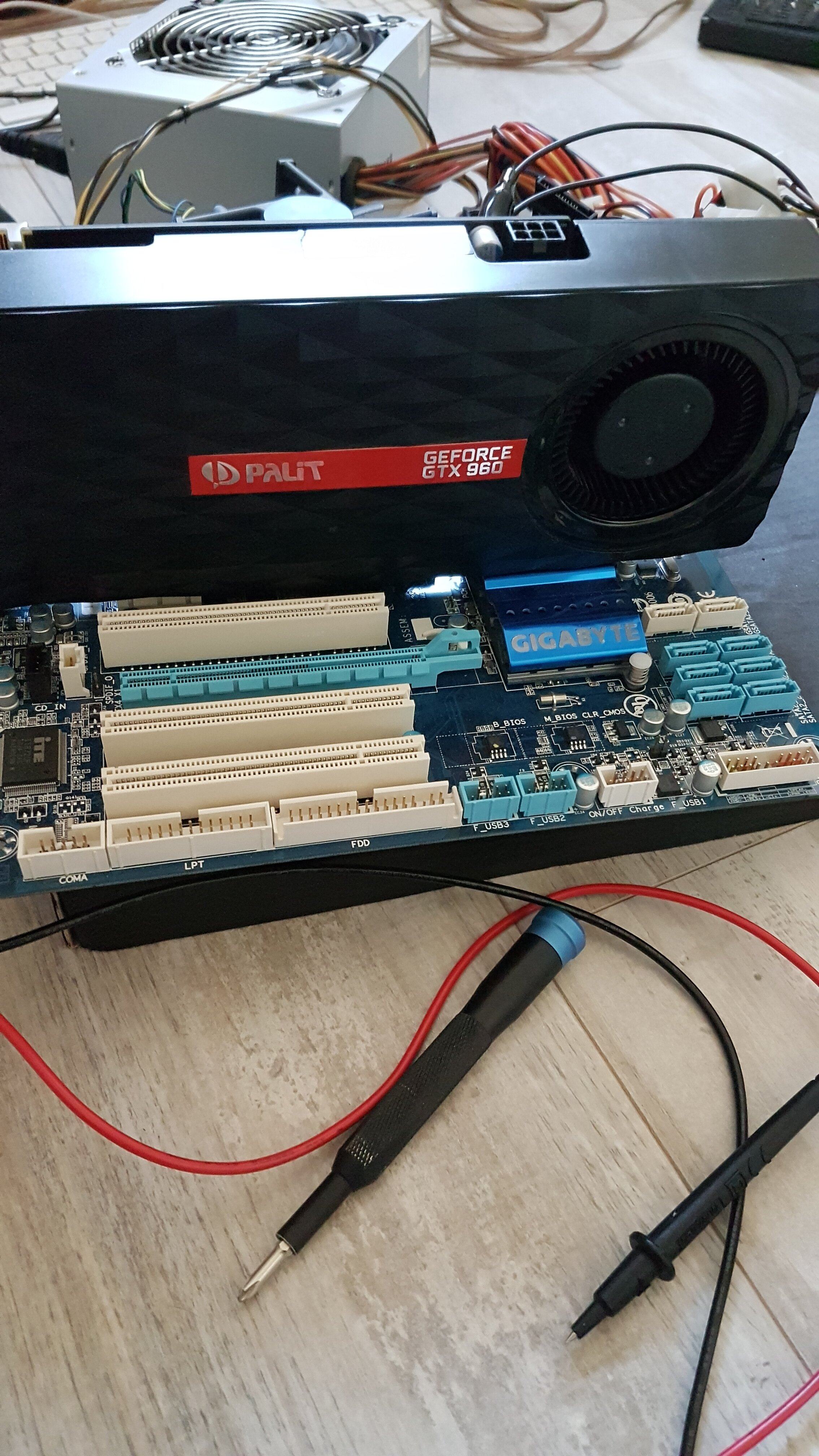

Ist eine Palit gtx 960 OC 2gb Blower
Edit:
Bild:
Dort für die Spannungswandler sind 3 Mal
Folgende 4c10n Rbr1u
Die 2 unteren, die an die Spannungswandler ( Also von den 3 Identischen) gehen haben am Ground Pin 18 19.8k Ohm
Der oberste der 4c10n hingegen hat nur 1 Ohm Widerstand, kann da der Fehler liegen?
Jetzt mal wieder ich.
Ich hab die Defekte 960 erhalten.
Fehler:
macht kein Bild
Gpu wird nicht heiß was ja Schonmal gut ist.
Bei dem 6 PIN Anschluss ist ja oben Masse richtig?
Der Normale Masse Wiederstand war dort 1 Ohm, jedoch bei dem in der Mitte 3.4 Ohm, das dürfte ja auf einen Defekt dort hinweisen oder?
Jetzt mal ne Blöde Frage:
Wo bekomme ich die Ich Bestückung her, bzw so genau sollte ich jetzt messen.
Ist eine Palit gtx 960 OC 2gb Blower
Edit:
Bild:
Dort für die Spannungswandler sind 3 Mal
Folgende 4c10n Rbr1u
Die 2 unteren, die an die Spannungswandler ( Also von den 3 Identischen) gehen haben am Ground Pin 18 19.8k Ohm
Der oberste der 4c10n hingegen hat nur 1 Ohm Widerstand, kann da der Fehler liegen?
Zuletzt bearbeitet:
ck84
Enthusiast
- Mitglied seit
- 01.02.2007
- Beiträge
- 71
Mess als erste mal den Widerstand an den Spulen.So,
Jetzt mal wieder ich.
Ich hab die Defekte 960 erhalten.
Fehler:
macht kein Bild
Gpu wird nicht heiß was ja Schonmal gut ist.
Bei dem 6 PIN Anschluss ist ja oben Masse richtig?
Der Normale Masse Wiederstand war dort 1 Ohm, jedoch bei dem in der Mitte 3.4 Ohm, das dürfte ja auf einen Defekt dort hinweisen oder?
Jetzt mal ne Blöde Frage:
Wo bekomme ich die Ich Bestückung her, bzw so genau sollte ich jetzt messen.
Ost eine Palit gtx 960 OC 2gb Blower
Masse kannnst du einfach am Gehäuse nehmen muss nicht jedes mal an den 6/8 pin anschluss suchen
und schau dir den Widerstand an was die sagen . dann kann man weiter sehen falls optisch nichts zu sehen ist .
DiePommesbude
Profi
Hab was erhält, Danke Schonmal
lamy28
Enthusiast
- Mitglied seit
- 28.09.2012
- Beiträge
- 3.338
@AssassinWarlord
Ist es möglich einer ATI 9800 Pro ein neues Leben zu geben?
Sie hat vor etwa einem Jahr noch super funktioniert. Leider zeigt sie nach dem Lagern und erneutem Anschließen bunte Artefakte.
Ist es möglich einer ATI 9800 Pro ein neues Leben zu geben?
Sie hat vor etwa einem Jahr noch super funktioniert. Leider zeigt sie nach dem Lagern und erneutem Anschließen bunte Artefakte.
Naja eine Pro ist jetzt nichts so besonderes :-/
Die braucht h
Mit Glück nur ein reflow, durch diese komische Kühler Befestigung an der Karte biegt es mit der Zeit etwas das PCB...
Die braucht h
Mit Glück nur ein reflow, durch diese komische Kühler Befestigung an der Karte biegt es mit der Zeit etwas das PCB...
Ich glaube da tuts nicht weh wenns schief geht - auch wenns die Kondensatoren dir sicherlich übel nehmen werden ^^
Lieber heißluft, Herdplatte und flussmittel...
Ich meine ich würde das auch machen, aber bei einer 9800Pro ist mir die Zeit etwas zu schade, das ist in meinen Augen keine Karte die selten war und damit am Leben gehalten werden muss... Wäre es eine 9800XT sähe das wieder anders aus
Lieber heißluft, Herdplatte und flussmittel...
Ich meine ich würde das auch machen, aber bei einer 9800Pro ist mir die Zeit etwas zu schade, das ist in meinen Augen keine Karte die selten war und damit am Leben gehalten werden muss... Wäre es eine 9800XT sähe das wieder anders aus
DiePommesbude
Profi
So, also der einzige Mosfet, der aus der Reihe Tanzt ist der Oben genannte 4c10n, der obere.
Kann das der Fehler sein?
Kann das der Fehler sein?
lamy28
Enthusiast
- Mitglied seit
- 28.09.2012
- Beiträge
- 3.338
Das wollte ich mit meinem Post ja auch nicht bezwecken. 😉Ich meine ich würde das auch machen, aber bei einer 9800Pro ist mir die Zeit etwas zu schade, das ist in meinen Augen keine Karte die selten war und damit am Leben gehalten werden muss... Wäre es eine 9800XT sähe das wieder anders aus
Mir ging es eher um die Möglichkeiten, die ich als „Laie“ habe die Karte zu reparieren.
DiePommesbude
Profi
So, noch ein Update, der Oben benannte mosfet, also der oberste hat nur 5 Ohm Widerstand und beim Diodentester für Gate-Source hat er im Gegensatz zu den anderen 0.1. Die anderen haben rund 550
Ist das jetzt eindeutig?
Oder kommt der Fehler von wo anders?
Edit:
Gerade von GerRepair dieses Video gefunden
Die hat den selben Fehler, die exakt identischen Defekten Komponenten, das heißt der Fehler ist wohl gefunden
Die Sicherung bei 6 Pin ist defekt und der obere Mosfet
Noch ein Update
Die Karte macht wieder ein Bild.
Ich habe den Mosfet abgekratzt und die Defekte Sicherung überbrückt
Wenn man das 6 PIN Kabel anschließt, dreht der Lüfter voll auf und kein Bild kommt mehr
Das schließe ich mal auf die Fehlende Phase bei der Spannungsversorgung, da die Karte ja nur 3 mal das hat.
So sieht's momentan aus:
Hm, der Lüfter dreht bei angeschossenem Power Kabel dauerhaft auf 100% und die Karte gibt kein Bild.
Jetzt Die Frage, soll das so, weil ja ein Mosfet fehlt, oder soll das auf keinen Fall so?
Hat jemand von euch noch ne Gpu, wo der 4c10n drauf ist, oder einfach einen 4c10n einzeln zum Abgeben?
Spricht etwas dagegen, die Sicherung
dauerhaft zu überbrücken?
Update 15 01
Nachdem ich die Sicherung überbrückt habe, mach die Karte wieder ein normales Bild.
Ich fass es nicht
Ist das jetzt eindeutig?
Oder kommt der Fehler von wo anders?
Edit:
Gerade von GerRepair dieses Video gefunden
Die Sicherung bei 6 Pin ist defekt und der obere Mosfet
Noch ein Update

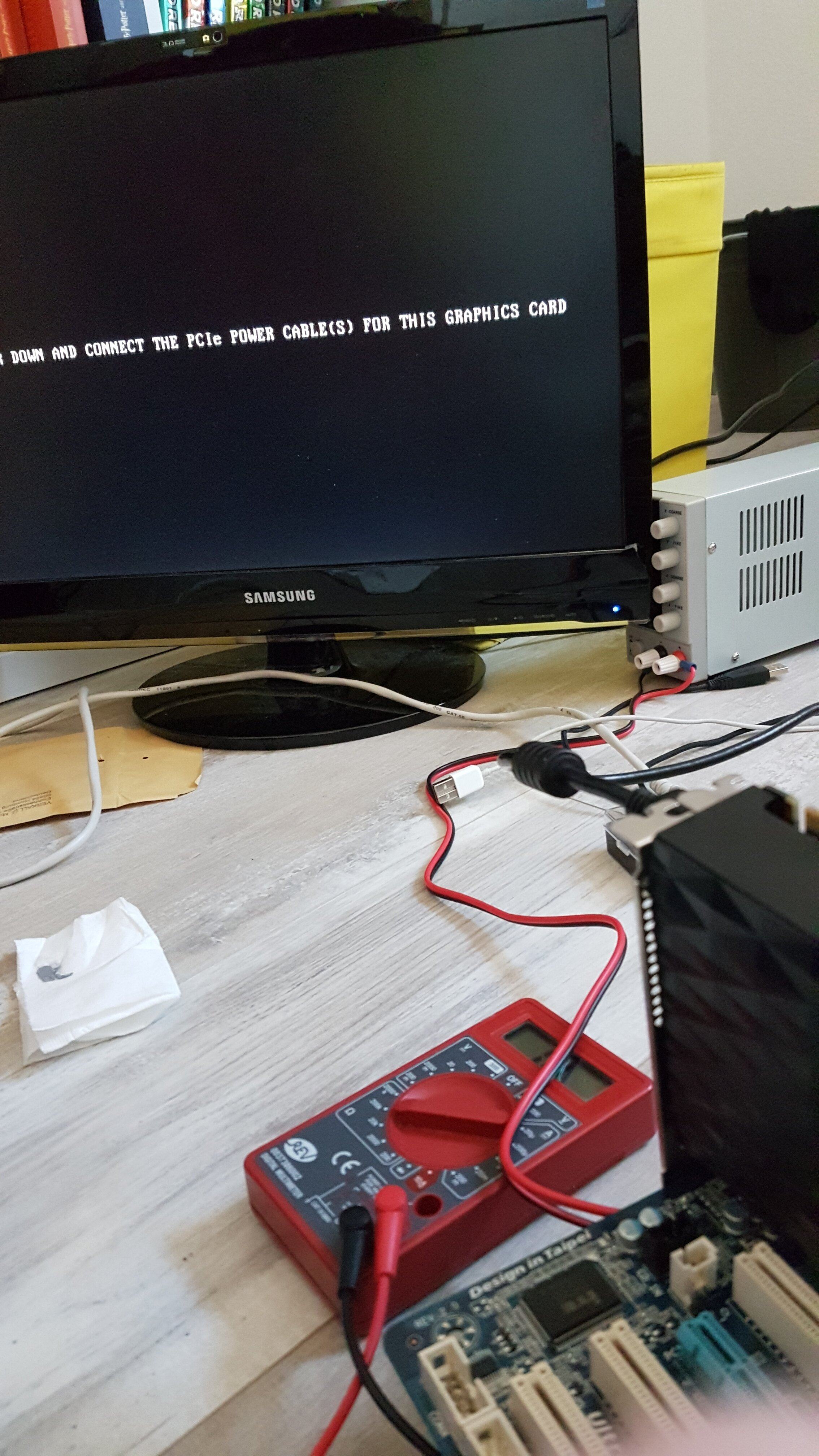

Die Karte macht wieder ein Bild.
Ich habe den Mosfet abgekratzt und die Defekte Sicherung überbrückt
Wenn man das 6 PIN Kabel anschließt, dreht der Lüfter voll auf und kein Bild kommt mehr
Das schließe ich mal auf die Fehlende Phase bei der Spannungsversorgung, da die Karte ja nur 3 mal das hat.
So sieht's momentan aus:
Hm, der Lüfter dreht bei angeschossenem Power Kabel dauerhaft auf 100% und die Karte gibt kein Bild.
Jetzt Die Frage, soll das so, weil ja ein Mosfet fehlt, oder soll das auf keinen Fall so?
Hat jemand von euch noch ne Gpu, wo der 4c10n drauf ist, oder einfach einen 4c10n einzeln zum Abgeben?
Spricht etwas dagegen, die Sicherung
dauerhaft zu überbrücken?
Update 15 01
Nachdem ich die Sicherung überbrückt habe, mach die Karte wieder ein normales Bild.
Ich fass es nicht
Zuletzt bearbeitet:
Sicherung sollte schon rein
Und ja, die Karte geht auch mit einer Phase weniger wenn es nicht die Start Phase ist. Du eine gpu Spannung messen kannst ohne das das 6 pin Kabel dran ist - ist die startphase noch intakt. Hat man ja auch bei dir hier gesehen mit der Warnmeldung dass man das Stromkabel anschließen soll. Wenn die Meldung kommt, lebt wie gesagt die Startphase noch und auch die Speicher spannungsphase - wobei hier manche Karten auch eine startphase haben und eventuell noch eine zweite normale Phase die dazu kommt wenn der stromstecker an der Karte steckt.
Ja die Karte hier wird auch mit den zwei noch vorhandenen Phasen laufen, soviel Strom zieht die kleine 960er nicht. Beachte aber dass es die verbleibenden zwei jetzt etwas schwerer hä en, damit mehr Abwärme machen in Summe als wenn alle 3 Phasen drauf sind.
Der 6 pin stromanschluss: Masse sind die pins, wo der Knubbel oben dran ist wo der Stecker Einrasten kann. Die anderen 3 pins: der mittlere ist ein Sense Pin woran die Karte erkennt ob der Stecker steckt oder nicht (hat allerdings nicht jede karte so) und die äußeren beiden sind eben -
+12V.
Sicherung muss natürlich rein sodass die nicht Start Phase ebenfalls mit 12V versorgt werden kann. Du hattest ja vorher nur den 6 pin Stecker drin - ohne die Sicherung ersetzt oder gerückt zu haben. Die Karte sieht - ok 6 pin Stecker ist drin, merkt aber - hey hier stimmt irgendwas mit meinen Phasen nicht... 12V sollten anliegen aber die Phase bringt nichts raus - ALARM. Das veranlasst die Karte in den emergency reset zu gehen, Lüfter dadurch auf 100% und gpu bleibt im reset state - schaltet also intern aus - zieht damit auch sogut wie keinen Strom... Das restliche System weiß ja nicht genau was los ist darum dieser emergency reset der solange gehalten wird bis der Fehler weg ist.
Da es eine Maxwell Generation ist könntest du jetzt das BIOS anpassen, untervolten die Karte, und die lüfter Kurve etwas aggressiver einstellen (10°C weiter runter setzen die Temperatur Werte wo der Lüfter so und soviel Prozent antaktung bekommt (pwm). Damit würde die auch weiterhin mit den 2 Phasen arbeiten... Oder eben ersetzen das defekte Dingens
Und ja, die Karte geht auch mit einer Phase weniger wenn es nicht die Start Phase ist. Du eine gpu Spannung messen kannst ohne das das 6 pin Kabel dran ist - ist die startphase noch intakt. Hat man ja auch bei dir hier gesehen mit der Warnmeldung dass man das Stromkabel anschließen soll. Wenn die Meldung kommt, lebt wie gesagt die Startphase noch und auch die Speicher spannungsphase - wobei hier manche Karten auch eine startphase haben und eventuell noch eine zweite normale Phase die dazu kommt wenn der stromstecker an der Karte steckt.
Ja die Karte hier wird auch mit den zwei noch vorhandenen Phasen laufen, soviel Strom zieht die kleine 960er nicht. Beachte aber dass es die verbleibenden zwei jetzt etwas schwerer hä en, damit mehr Abwärme machen in Summe als wenn alle 3 Phasen drauf sind.
Der 6 pin stromanschluss: Masse sind die pins, wo der Knubbel oben dran ist wo der Stecker Einrasten kann. Die anderen 3 pins: der mittlere ist ein Sense Pin woran die Karte erkennt ob der Stecker steckt oder nicht (hat allerdings nicht jede karte so) und die äußeren beiden sind eben -
+12V.
Sicherung muss natürlich rein sodass die nicht Start Phase ebenfalls mit 12V versorgt werden kann. Du hattest ja vorher nur den 6 pin Stecker drin - ohne die Sicherung ersetzt oder gerückt zu haben. Die Karte sieht - ok 6 pin Stecker ist drin, merkt aber - hey hier stimmt irgendwas mit meinen Phasen nicht... 12V sollten anliegen aber die Phase bringt nichts raus - ALARM. Das veranlasst die Karte in den emergency reset zu gehen, Lüfter dadurch auf 100% und gpu bleibt im reset state - schaltet also intern aus - zieht damit auch sogut wie keinen Strom... Das restliche System weiß ja nicht genau was los ist darum dieser emergency reset der solange gehalten wird bis der Fehler weg ist.
Da es eine Maxwell Generation ist könntest du jetzt das BIOS anpassen, untervolten die Karte, und die lüfter Kurve etwas aggressiver einstellen (10°C weiter runter setzen die Temperatur Werte wo der Lüfter so und soviel Prozent antaktung bekommt (pwm). Damit würde die auch weiterhin mit den 2 Phasen arbeiten... Oder eben ersetzen das defekte Dingens
DiePommesbude
Profi
Hey Perfekt.Sicherung sollte schon rein
Und ja, die Karte geht auch mit einer Phase weniger wenn es nicht die Start Phase ist. Du eine gpu Spannung messen kannst ohne das das 6 pin Kabel dran ist - ist die startphase noch intakt. Hat man ja auch bei dir hier gesehen mit der Warnmeldung dass man das Stromkabel anschließen soll. Wenn die Meldung kommt, lebt wie gesagt die Startphase noch und auch die Speicher spannungsphase - wobei hier manche Karten auch eine startphase haben und eventuell noch eine zweite normale Phase die dazu kommt wenn der stromstecker an der Karte steckt.
Ja die Karte hier wird auch mit den zwei noch vorhandenen Phasen laufen, soviel Strom zieht die kleine 960er nicht. Beachte aber dass es die verbleibenden zwei jetzt etwas schwerer hä en, damit mehr Abwärme machen in Summe als wenn alle 3 Phasen drauf sind.
Der 6 pin stromanschluss: Masse sind die pins, wo der Knubbel oben dran ist wo der Stecker Einrasten kann. Die anderen 3 pins: der mittlere ist ein Sense Pin woran die Karte erkennt ob der Stecker steckt oder nicht (hat allerdings nicht jede karte so) und die äußeren beiden sind eben -
+12V.
Sicherung muss natürlich rein sodass die nicht Start Phase ebenfalls mit 12V versorgt werden kann. Du hattest ja vorher nur den 6 pin Stecker drin - ohne die Sicherung ersetzt oder gerückt zu haben. Die Karte sieht - ok 6 pin Stecker ist drin, merkt aber - hey hier stimmt irgendwas mit meinen Phasen nicht... 12V sollten anliegen aber die Phase bringt nichts raus - ALARM. Das veranlasst die Karte in den emergency reset zu gehen, Lüfter dadurch auf 100% und gpu bleibt im reset state - schaltet also intern aus - zieht damit auch sogut wie keinen Strom... Das restliche System weiß ja nicht genau was los ist darum dieser emergency reset der solange gehalten wird bis der Fehler weg ist.
Da es eine Maxwell Generation ist könntest du jetzt das BIOS anpassen, untervolten die Karte, und die lüfter Kurve etwas aggressiver einstellen (10°C weiter runter setzen die Temperatur Werte wo der Lüfter so und soviel Prozent antaktung bekommt (pwm). Damit würde die auch weiterhin mit den 2 Phasen arbeiten... Oder eben ersetzen das defekte Dingens
Erstmal habe ich die Sicherung Jetzt gedrückt, die wird aber dann zeitnah ersetzt.
Dann mache ich die Kurve ein Bisschen aggressiver.
Es ist schon ein Hammer Feeling, dass die jetzt läuft.
Der Mosfet Kühler bekommt jetzt noch neue Wärmeleitpads
Vielen Dank Schonmal für all die Inspiration, das hilft Super weiter.
Mir macht das ganze Richtig Spaß und ich freue mich, die Karte dann Komplett fixxen zu können
@ AssassinWarlord
8800 GTS EVGA eher seltene Karte? weil die könnte könnte ich dir schicken. Ansonsten WertstoffhofKann aber nicht sagen, ob die noch läuft
Hate die Sicherung den wert drauf stehen, oder sowas wie ein Z, oder X oder Q ?
Weil:
Z = 20A
Y = 15A
X = 12A
Q = 10A
R = 8A
P = 7A
Weil:
Z = 20A
Y = 15A
X = 12A
Q = 10A
R = 8A
P = 7A
DiePommesbude
Profi
Q Also ne Einfach 10a Sicherung?
@DiePommesbude
@Magnar jep, kann weg. auf den alten karten ist nichts relevantes drauf was man auf den neueren noch verwenden könnte. Für Wiederstände und Kondensatoren habe ich noch reichlich andere karten hier ;D
Aber danke trotzdem
@Magnar jep, kann weg. auf den alten karten ist nichts relevantes drauf was man auf den neueren noch verwenden könnte. Für Wiederstände und Kondensatoren habe ich noch reichlich andere karten hier ;D
Aber danke trotzdem
DiePommesbude
Profi
Top.@DiePommesbude
@Magnar jep, kann weg. auf den alten karten ist nichts relevantes drauf was man auf den neueren noch verwenden könnte. Für Wiederstände und Kondensatoren habe ich noch reichlich andere karten hier ;D
Aber danke trotzdem
Leider scheint die 960 nicht ganz Stabilnzu sein.
Furmark macht nach 3 Sekunden einen Blackscreen
DARK ALIEN
Urgestein
Bin begeistert zu sehen, dass du die Karte teilweise sogar wieder zum Laufen bekommen hast
Ich kann zwar ganz gut Löten aber bei mir hört es dann bei einfachen Schaltern etc. auf.
Macht mir aber Spaß das Ganze zu beobachten, freu mich jedes Mal aufs Neue, wenn ihr Karten neues Leben einhaucht
Dein Netzteil hat auch genug Power?
Magnar,
vielleicht freut sich jemand im Nostalgieluxx noch über die 8800 GTS oder im Verschenke-Thread.
Ich kann zwar ganz gut Löten aber bei mir hört es dann bei einfachen Schaltern etc. auf.
Macht mir aber Spaß das Ganze zu beobachten, freu mich jedes Mal aufs Neue, wenn ihr Karten neues Leben einhaucht
Dein Netzteil hat auch genug Power?
Magnar,
vielleicht freut sich jemand im Nostalgieluxx noch über die 8800 GTS oder im Verschenke-Thread.
Zuletzt bearbeitet:
DiePommesbude
Profi
Jau,Bin begeistert zu sehen, dass du die Karte teilweise sogar wieder zum Laufen bekommen hast
Ich kann zwar ganz gut Löten aber bei mir hört es dann bei einfachen Schaltern etc. auf.
Macht mir aber Spaß das Ganze zu beobachten, freu mich jedes Mal aufs Neue, wenn ihr Karten neues Leben einhaucht
Dein Netzteil hat auch genug Power?
erstmal Danke für des Lob
Netzteil hat genug Power, denke einfach das Die Spannungsversorgung das nicht mit macht.
Aber bis 70% Auslastung ist alles Gut, weshalb Spiele wie Minecraft erstmal Problemlos gespielt werden können
Werde die Tage mal mit dem Oszi die Phasen Durchmessen
Darum untervolten oder erstmal mit nem gesenkten powertarget messen.
Bei 3 Phasen wird a es aber schon kritisch werden die richtig stabil zu bekommen befürchte ich... Da müsste man den Controller umbauen sodass er wirklich nur noch die 2 Phasen ansteuert und nicht alle 3 Phasen - weil wie es jetzt ist fehlt 1/3 der Zeit wo Strom gemacht wird sozusagen... Weil der Controller weiß nichts davon dass da eine Phase fehlt... Man kann den aber einstellen über ein paar externe Widerstände dass er im 2 Phasen Modus arbeitet. Würd ich da aber nicht empfehlen - lieber den defekten Mosfet tauschen und gut ist
Bei 3 Phasen wird a es aber schon kritisch werden die richtig stabil zu bekommen befürchte ich... Da müsste man den Controller umbauen sodass er wirklich nur noch die 2 Phasen ansteuert und nicht alle 3 Phasen - weil wie es jetzt ist fehlt 1/3 der Zeit wo Strom gemacht wird sozusagen... Weil der Controller weiß nichts davon dass da eine Phase fehlt... Man kann den aber einstellen über ein paar externe Widerstände dass er im 2 Phasen Modus arbeitet. Würd ich da aber nicht empfehlen - lieber den defekten Mosfet tauschen und gut ist
DiePommesbude
Profi
Mach ich auch.
Bin trotzdem auf Wolke 7, da ich beim ersten mal so was hinbekommen habe
Das Spornt an.
Ich hab jetzt auch einen Suche Thread aufgemacht, um mir ein paar Defekte Karten ab der 900er Serie zum Reparieren zu kaufen
Ich finds Klasse
DARK ALIEN
Urgestein
Kommst du auch Beruflich aus der Ecke oder hast du dir das alles mehr oder weniger selber beigebracht Assa?
ck84
Enthusiast
- Mitglied seit
- 01.02.2007
- Beiträge
- 71
das macht süchtig
