hallo
ich kann 14er,15er bios mal gleich vergessen weil ich 6 platten dran habe ist aber irgendwie blöd gemacht von asus.keiner von den beiden funktioniert mit 6 platten ist echt besch****en!

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
--==KANAN==-- schrieb:
Allso nach allem was ich im XS gesehen habe , ist das nich lange im Grünen bereich sollange deine temps IO sind .

Laut Intel ist auch eine VTT von max glaube ich 1.25 und vNB 1.35v

Die Leute im XS sind aber alle immer weit darüber und da geht immer alles gut und Läuft
Zum Vergrößern anklicken....

Also grade die Wolfdales verlangen nach sehr niedrigen VTTs von am Besten unter 1,18V. Mein E8600 sowie der E8400 E0 haben selbst 4800Mhz mit 1,12V gemacht.

Bis 1,45V sind denke ich mit Lüfter vor der NB zum benchen i.O.

Hi,
Ich hab jetzt mal die Voltzahlen eingetragen, und zwar wie folgt :

CPU Voltage : 1.20000
CPU PLL Voltage :1.53957
FSB Termination Voltage : 1.12650
DRAM Voltage 1.80000 Obwohl auf meinen riegeln 2.1Volt steht. (Aber immer beim auslesen der RAM Voltage höchsten 1.9Volt stand.
North Bridge Voltage 1.10000
North Bridge 1.5 Voltage : 1.50000
North Bridge 1.1 Voltage : 1.10000

So, und wenn ich jetzt auf 3400Mhz (8.5 x 400) Übertakten will, was sollte ich da für Voltzahlen nehmen ?
Ich schreib euch mal was ich einstellen würde, ich hoffe das ist dann so richtig :

Code:
Ai Overclock Tuner : Manual
OC From CPU Level Up : Auto
Ratio CMOS Setting : 8,5
FSB Frequency 400
FSB Strap to North Bridge 333
DRAM Frequency DDR2-800MHz
DRAM CLK Skew on Channel A1 Auto
DRAM CLK Skew on Channel A2 Auto
DRAM CLK Skew on Channel B1 Auto
DRAM CLK Skew on Channel B2 Auto
DRAM Timing Control Auto

DRAM Static Read Control Auto
DRAM Read Training Auto
MEM. OC Charger Auto
Ai Clock Twister Auto
Ai Transaction Booster Auto

PCIe Frequency 100

CPU Voltage : 1.20000
CPU PLL Voltage : 153957
FSB Termination Voltage : 1.20000
DRAM Voltage : 1.80000
North Bridge Voltage : 1.20000
South Bridge 1,5 Voltage : 1,5
South Bridge 1,1 Voltage : 1,1

CPU GTL Reference (0) Auto
CPU GTL Reference (1) Auto
CPU GTL Reference (2) Auto
CPU GTL Reference (3) Auto

NB GTL Reference Auto
DDR2 ChA Reference Voltage Auto
DDR2 ChB Reference Voltage Auto
North Bridge DDR Reference Auto

CPU Configuration alles auf Disabled

Load-Line Calibration Enabled
CPU Spread Spectrum Disabled
PCIe Spread Spectrum Disabled

OK so wie es da steht hab ich es versucht ! Aber bei Prime, nach ein paar sec. Fehler im ersten Fenter. Was soll ich jetzt verändern ?
Ein bisschen Hilfe wär echt nett !

Zuletzt bearbeitet:
Oecsike366 schrieb:
hallo
ich kann 14er,15er bios mal gleich vergessen weil ich 6 platten dran habe ist aber irgendwie blöd gemacht von asus.keiner von den beiden funktioniert mit 6 platten ist echt besch****en!
Zum Vergrößern anklicken....

Hab zwar nur zwei Platten im Raid 0 dran, trotzdem muss ich Dir recht geben, echt ärgerlich. Hab dann gleich wieder vom 1403er aufs 1307er zurückgeflasht, mit dem funktionierts einwandfrei. Die von ASUS könnten das ruhig mal bekannt geben.

Hi, House

HOUSE schrieb:
Hi,
Ich hab jetzt mal die Voltzahlen eingetragen, und zwar wie folgt :

CPU Voltage : 1.20000
CPU PLL Voltage :1.53957
FSB Termination Voltage : 1.12650
DRAM Voltage 1.80000 Obwohl auf meinen riegeln 2.1Volt steht. (Aber immer beim auslesen der RAM Voltage höchsten 1.9Volt stand.
North Bridge Voltage 1.10000
North Bridge 1.5 Voltage : 1.50000
North Bridge 1.1 Voltage : 1.10000

So, und wenn ich jetzt auf 3400Mhz (8.5 x 400) Übertakten will, was sollte ich da für Voltzahlen nehmen ?
Ich schreib euch mal was ich einstellen würde, ich hoffe das ist dann so richtig :

Code:
Ai Overclock Tuner : Manual
OC From CPU Level Up : Auto
Ratio CMOS Setting : 8,5
FSB Frequency 400
FSB Strap to North Bridge 333
DRAM Frequency DDR2-800MHz
DRAM CLK Skew on Channel A1 Auto
DRAM CLK Skew on Channel A2 Auto
DRAM CLK Skew on Channel B1 Auto
DRAM CLK Skew on Channel B2 Auto
DRAM Timing Control Auto

DRAM Static Read Control Auto
DRAM Read Training Auto
MEM. OC Charger Auto
Ai Clock Twister Auto
Ai Transaction Booster Auto

PCIe Frequency 100

CPU Voltage : 1.20000
CPU PLL Voltage : 153957
FSB Termination Voltage : 1.20000
DRAM Voltage : 1.80000
North Bridge Voltage : 1.20000
South Bridge 1,5 Voltage : 1,5
South Bridge 1,1 Voltage : 1,1

CPU GTL Reference (0) Auto
CPU GTL Reference (1) Auto
CPU GTL Reference (2) Auto
CPU GTL Reference (3) Auto

NB GTL Reference Auto
DDR2 ChA Reference Voltage Auto
DDR2 ChB Reference Voltage Auto
North Bridge DDR Reference Auto

CPU Configuration alles auf Disabled

Load-Line Calibration Enabled
CPU Spread Spectrum Disabled
PCIe Spread Spectrum Disabled

OK so wie es da steht hab ich es versucht ! Aber bei Prime, nach ein paar sec. Fehler im ersten Fenter. Was soll ich jetzt verändern ?
Ein bisschen Hilfe wär echt nett !
Zum Vergrößern anklicken....
Mein System läuft in diesen Einstellungen stabil.


Ai Overclock Tuner : Manual
OC From CPU Level Up : Auto
Ratio CMOS Setting : 8,5
FSB Frequency 400
FSB Strap to North Bridge 400
DRAM Frequency DDR2-1066MHz
DRAM CLK Skew on Channel A1 Auto
DRAM CLK Skew on Channel A2 Auto
DRAM CLK Skew on Channel B1 Auto
DRAM CLK Skew on Channel B2 Auto
DRAM Timing Control Auto

DRAM Static Read Control manuell 5-5-5-15
DRAM Read Training Auto
MEM. OC Charger Enabled
Ai Clock Twister stronger
Ai Transaction Booster Auto

PCIe Frequency 100

CPU Voltage : 1.22500
CPU PLL Voltage : 1.50000
FSB Termination Voltage : 1.13975
DRAM Voltage : 2.09150
North Bridge Voltage : 1.16625
South Bridge 1,5 Voltage : 1,5
South Bridge 1,1 Voltage : 1,1

CPU GTL Reference (0) +30mv
CPU GTL Reference (1) +30mv
CPU GTL Reference (2) +30mv
CPU GTL Reference (3) +30mv

NB GTL Reference Auto
DDR2 ChA Reference Voltage Auto
DDR2 ChB Reference Voltage Auto
North Bridge DDR Reference Auto

CPU Configuration alles auf Disabled

Load-Line Calibration Enabled
CPU Spread Spectrum Disabled
PCIe Spread Spectrum Enabled


Mein System:
CPU: Q9550@3,4GHz E0
Kühler: IFX-14
Mainboard: Asus Maximus II Formula@Bios 13.07
Speicher: 8GB Corsair DDR2-1066 Dominator TWIN2X4096-8500C5DF
Grafik: XFX 280GTX
Netzteil: Coba NitroX 750w

MfG

DonTille

Mahlzeit DonTille, auch nochmal für dich:
Das Template in
Code:
 Tags einfassen damit es übersichtlich bleibt!
Danke!

---
Mir ist absolut unverständlich warum Asus so etwas freigibt?

Zuletzt bearbeitet:
e.v.o schrieb:
Mahlzeit DonTille, auch nochmal für dich:
Das Template in
Code:
 Tags einfassen damit es übersichtlich bleibt!
Danke!

---
Mir ist absolut unverständlich warum Asus so etwas freigibt?[/QUOTE]

Wir sind die Beta Tester. Aber das 1501 Bios ist schon ok.
Zum Vergrößern anklicken....

Ich werde jetzt erst mal wieder zum 1307 zurückgehen ,da seid heute mein PCI slot nicht mehr arbeitet [der unterste ]

Habe meine Sound Karte dort betrieben und seid heute sagt er mir Code 10 blablabla ,habe dann den anderen PCI Slot genommen und jetzt gehts wieder .

Mal sehen ob es mit dem 1307 wieder geht ,ich Hoffe es ja mal

Edit : So habe jetztwieder das 1307 drauf und meine Soundkarte sagt dort nix mehr ,wenn ich den treiber Versuche zu Install gibts nen frizz.

Sobald ich aber den anderen Slot nehme funzt alles wunderbar .
Fazit ;Board zur RMA ich Könnte Heulen

Zuletzt bearbeitet:
hallo

naja es kann 1501 bios nicht in ordnung sein wenn es nicht einmal zum probieren geht oder halt neu aufsetzen.aber nichts für ungut ist halt meine meinung...

__________________________________

8. November 2008 Update
< Kompatiblitätsliste erweitert >
__________________________________

Danke Oecsike366 für das Erweitern unserer Kompatiblitätsliste!​

@DonTille
Dank Dir ! Wenigstens einer der mal was dazu sagt. Ich finde es nicht OK das man hier nicht unterstützt wird, "als oc noob" !

Man kann sich halt viela uch selbst in OC-Faqs beibringen.

Habe deinen Post aber sowieso nicht realisiert, sorry!

kannst mir ja jetzt nen Tip geben was ich verändern kann , damit es Primestabile wird.

Nochmal die einstellungen die ich hatte
Code:
Ai Overclock Tuner : Manual
OC From CPU Level Up : Auto
Ratio CMOS Setting : 8,5
FSB Frequency 400
FSB Strap to North Bridge 333
DRAM Frequency DDR2-800MHz
DRAM CLK Skew on Channel A1 Auto
DRAM CLK Skew on Channel A2 Auto
DRAM CLK Skew on Channel B1 Auto
DRAM CLK Skew on Channel B2 Auto
DRAM Timing Control Auto

DRAM Static Read Control Auto
DRAM Read Training Auto
MEM. OC Charger Auto
Ai Clock Twister Auto
Ai Transaction Booster Auto

PCIe Frequency 100

CPU Voltage : 1.20000
CPU PLL Voltage : 153957
FSB Termination Voltage : 1.20000
DRAM Voltage : 1.80000
North Bridge Voltage : 1.20000
South Bridge 1,5 Voltage : 1,5
South Bridge 1,1 Voltage : 1,1

CPU GTL Reference (0) Auto
CPU GTL Reference (1) Auto
CPU GTL Reference (2) Auto
CPU GTL Reference (3) Auto

NB GTL Reference Auto
DDR2 ChA Reference Voltage Auto
DDR2 ChB Reference Voltage Auto
North Bridge DDR Reference Auto

CPU Configuration alles auf Disabled

Load-Line Calibration Enabled
CPU Spread Spectrum Disabled
PCIe Spread Spectrum Disabled

Meine Hardware :
CPU : Q9550 C1
RAM : 4x 1GB DDR2-800 (Crosair Twin2X2048-6400C4)
GPU : GTX260

Zuletzt bearbeitet:
Spiel mal an der NB GTL. Stell zB mal -15mV ein und gucke ob es damit läuft. Du kannst ja mal so zwischen -25 und -10 probieren. Aber vorher unbedingt ein Sicherheitsprofil anlegen, ansonsten kannste alles wieder einstellen, wenn du einen CMOS-Reset machen musstest.

THX fuz2z3l
Sind meine Einstellungen, bis auf die GTL´s also in Ordnung ?

Temps sind
CPU 33C°
NB 38°C
SB 45°C, hatte allerdings die MoBo Kühlung noch nie abgebaut.
VID = 1.2500

Zuletzt bearbeitet:
Einfach jedene Wert einzeln anheben und Prime large starten.

Falls Fehler Voltage zurück stellen und den nächsten ausprobieren

Falls kein Fehler freuen.

Wenns danach immer noch nicht klappt kombinieren ;)

Tippe aber auch auf vNB

Ok werd es mal testen.

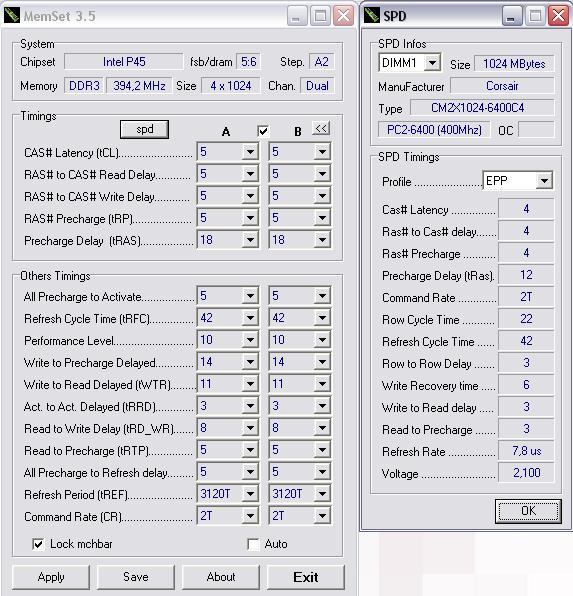

Hab noch eine Frage zu den Rams. und zwar steht auf meinen riegeln 4-4-4-12 und 2.1Volt

Wenn ich nun die Timings auslese steht da, im SPD Fenster 4-4-4-12-2T wie es auf den Ram´s auch vorgegeben ist.
Aber in dem anderen Fenster steht ja bei den Timings 5-5-5-5-18 ! Muss ich diesen Wert im Bios dann auf 4-4-4-12-2T ändern ? oder ist das was anderes ? blick da grade nicht durch :hmm:

attachment.php


Anhänge

  • Speicher Timings.JPG
    Speicher Timings.JPG
    78,9 KB · Aufrufe: 130
Also mein Board wird mir immer unheimlicher...
Jetzt kann ich sogar auf einmal 600er FSB booten (!!!) und SuperPi laufen lassen. Das hat der vor ein paar Tagen noch nicht gemacht. Jetzt werde ich mal versuchen 32m Stable zu bekommen...;)

HOUSE schrieb:
Ok werd es mal testen.
Hab noch eine Frage zu den Rams. und zwar steht auf meinen riegeln 4-4-4-12 und 2.1Volt

Wenn ich nun die Timings auslese steht da, im SPD Fenster 4-4-4-12-2T wie es auf den Ram´s auch vorgegeben ist.
Aber in dem anderen Fenster steht ja bei den Timings 5-5-5-5-18 ! Muss ich diesen Wert im Bios dann auf 4-4-4-12-2T ändern ? oder ist das was anderes ? blick da grade nicht durch :hmm:

http://www.forumdeluxx.de/forum/attachment.php?attachmentid=81892&stc=1&d=1226168175
Zum Vergrößern anklicken....

Stell einfach im BIOS 4-4-4-12 ein. MemSet brauchst du eigentlich nur wenn du exotische Subtimings einstellen willst. ;)

Überlege aber mal die Timings zu entschärfen. Lieber 5-5-5-15 oder 18 und dafür mehr Takt/FSB.

Immer schön 1:1 fahren, alles andere bringt sowieso nichts :d Wobei ich gerade sehe, dass du einen Quad hast. Da kommt man mit dem FSB eh nicht so hoch, da kann man auch die Timings so scharf haben.

Hmm, irgendwie ist das mit der CPU VTT trotzdem etwas seltsam. Ich lese immer mal wieder hier im Thread mit und deswegen habe ich es mit möglichst nah beieinanderliegenden Werten für die VNB und der CPU VTT versucht beide habe ich auf 1,247V laufen. Allerdings fällt mir unter Prime Blend auf, das die CPU VTT doch sehr heftig schwankt - Laut Everes von 1,18V bis 1,26V alles drin ...

devic schrieb:
Stell einfach im BIOS 4-4-4-12 ein. MemSet brauchst du eigentlich nur wenn du exotische Subtimings einstellen willst. ;)

Überlege aber mal die Timings zu entschärfen. Lieber 5-5-5-15 oder 18 und dafür mehr Takt/FSB.

Immer schön 1:1 fahren, alles andere bringt sowieso nichts :d Wobei ich gerade sehe, dass du einen Quad hast. Da kommt man mit dem FSB eh nicht so hoch, da kann man auch die Timings so scharf haben.
Zum Vergrößern anklicken....

^^ Damit ist meine Frage vom Post1850, aber nicht geklärt !

Und welche Einstellung ist für den Ram zuständig ? bzw was muss ich einstellen um den Ram 1:1 laufen zu lassen ?
1:1 wäre ja bei meinen DDR2-800 Rams 400 richtig ? und wo stell ich das ein ?

Zuletzt bearbeitet:
@Gabba:

Tausend Dank für die Hilfe. Willst du versuchen das noch Primestable zu bekommen? Sollen wir mal zusammen dran gehen...;);)

@HOUSE:
Das stellst du im Extreme Tweaker ein, bei DRAM Frequency...;)

Genau. Wenn bei einem FSB von 400Mhz die DRAM Frequenz 800Mhz ist, haste einen 1:1 Teiler.

Den Strap darüber wählst du immer möglichst niedrig. Wirst bei 1:1 wohl gezwungen sein 333 zu nehmen.

Bräuchte auch dringend hilfe
Habe mein Rechner wie House übertaktet
Nun wird es,finde ich,zu warm
Was könnte ich machen?

Ai Overclock Tuner : Manual
OC From CPU Level Up : Auto
Ratio CMOS Setting : 8,0
FSB Frequency 400
FSB Strap to North Bridge 400
DRAM Frequency DDR2-1066MHz
DRAM CLK Skew on Channel A1 Auto
DRAM CLK Skew on Channel A2 Auto
DRAM CLK Skew on Channel B1 Auto
DRAM CLK Skew on Channel B2 Auto
DRAM Timing Control manual 5-5-515

DRAM Static Read Control Disable
DRAM Read Training Disable
MEM. OC Charger Disbale
Ai Clock Twister Auto
Ai Transaction Booster Auto

PCIe Frequency 100

CPU Voltage : 1.28...
CPU PLL Voltage : kleinste
FSB Termination Voltage : 1.28...
DRAM Voltage : 1.21...
North Bridge Voltage : 1.20000
South Bridge 1,5 Voltage : 1,5
South Bridge 1,1 Voltage : 1,1

CPU GTL Reference (0) Auto
CPU GTL Reference (1) Auto
CPU GTL Reference (2) Auto
CPU GTL Reference (3) Auto

NB GTL Reference Auto
DDR2 ChA Reference Voltage Auto
DDR2 ChB Reference Voltage Auto
North Bridge DDR Reference Auto

CPU Configuration alles auf Disabled

Load-Line Calibration auto
CPU Spread Spectrum Disabled
PCIe Spread Spectrum Disabled

-Könnt ihr mir nun sagen,ob meine Temps zu hoch sind bzw.normal sind?
-Was könnte ich verändern,um die Temp weiter zu senken?
-Wie teste ich mein Rechner auf Stabilität?

Hier noch ein Bild mit den Temps
http://www.bilder-space.de/show.php?file=08.11FC3mgmtGwkiO0Mn.JPG

EDIT:
Nachdem ich ejtzt 10min Crysis gespielt habe,war Power (asus probe)bei mir rot
Warum?

Danke im Vorraus

Zuletzt bearbeitet:
Wäre mal interessant was du für ein System hast... 1,26V VTT können je nach CPU zu viel sein.

Temps sind i.O. Kannst dir mal Prime95 runterladen und large testen. Mehr dazu im Prime95 Faq von angoholic

Zuletzt bearbeitet:
OK, und jetzt meine vorerst letzte Frage ! Wenn ihr mir das noch beantwortet bin ich glücklich, und kann loslegen :)


Genau, den Strap, was hat die Einstellung zu bedeuten ?

Und wenn ich die Timings selbst einstellen will, mus das im Bios dann so aussehen ? :

DRAM Timings Control - Manual

CAS# Latency - 4
DRAM RAS# to CAS#Delay -4
DRAM RAS# Precharge - 4
DRAM RAS# Activate to Precha 12
RAS# to Ras# Delay - ?
Row Refresh Cycle Time - ?
Write Recovery Time - ?
Read to Precharge Time - ?

Welche Werte muss ich da eintragen wo die ? stehen (anhand von meinem Bild in Post 1850)
Und die 2nd und 3rd Timing Einstellungen Welche werte kommen da rein ? bzw wie lese ich die aus ?

Status
Für weitere Antworten geschlossen.

Ähnliche Themen

c4L!m3r0
MSI x570 Tomahawk USB-Port Frage
Antworten
0
Aufrufe
89
c4L!m3r0
c4L!m3r0
Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
6 7 8
Antworten
217
Aufrufe
10K
ApolloX
ApolloX
Zocker_Nr_1
ASUS Prime B460-Plus Onboard-Audio rauscht sehr stark
Antworten
1
Aufrufe
434
hardwear
H
Beinfreiheit
[User-Review] Lesertest mit ADATA/XPG und ASUS
Antworten
4
Aufrufe
328
FirstAid
FirstAid
Techlogi
[Sammelthread] Intel Optane
Antworten
1
Aufrufe
147
Dark_angel
Dark_angel
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
