[Sammelthread] Asus P5B / P5B Deluxe /-WiFi–AP (Intel P965) [7]

Aktuell
Die komplette P5B-Reihe ist 45nm CPU ready : XS.org


1hoch
Inhalt

• Überblick [für alle Boards]

• P5B
  • Eigenschaften

  • Bios-Changelog
• P5B Plus
  • Eigenschaften

  • Bios-Changelog
• P5B Deluxe
  • Eigenschaften

  • Bios-Changelog

• Eigenarten
  • Boot-Bug/An-Aus-Bug
  • Strap-Verhalten [Umschalten der internen Timings]
• Messpunkte für versch. Spannungen

• BIOS
  • BIOS-Flashen
  • Zurückflashen von älteren Versionen
  • Totes Bios wiederbeleben

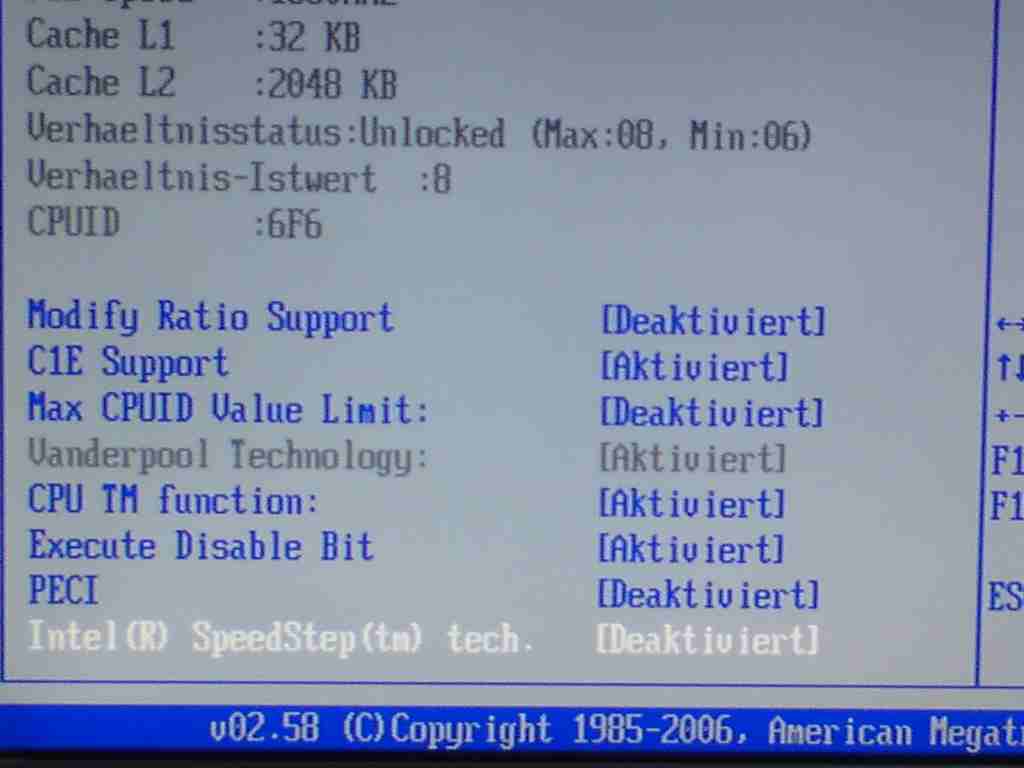

  • PECI-Interface
  • Static Read Control

• Treiber/Software
  • Chipsatz
  • Sound
  • AHCI-Tutorial

• OC
  • Strap-Verhalten [Umschalten der internen Timings]von Sven Bode

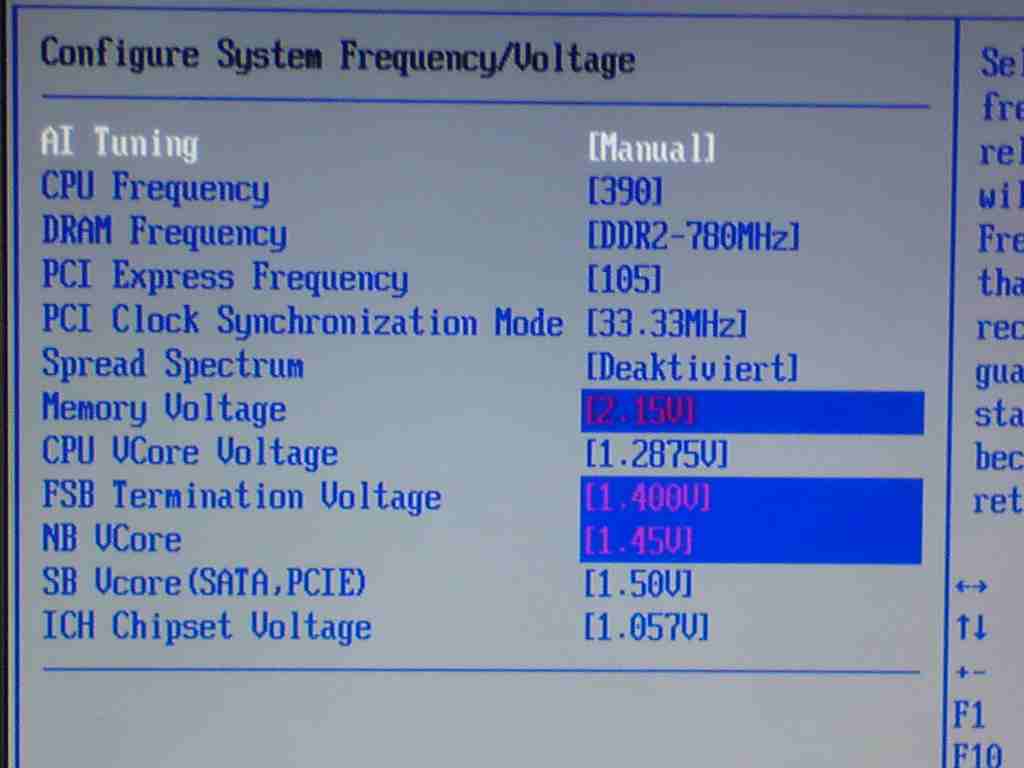

  • OC-Einstellungen
  • OC-Liste

• Hardware-Mods

• kompatibler Speicher
• passendes Zubehör

• Anmerkungen zum Thread
  • Allgemeines
  • Changelog
• Danksagungen

uber
Überblick

Sockel: LGA775
Unterstützte CPUs_

Intel® LGA775 Platform
Intel® Penryn Ready
Intel® Quad-core CPU Ready
Intel® Core™2 Extreme / Core™2 Duo Ready
Intel® Pentium® Extreme / Pentium® D / Pentium® 4 / Celeron® D Ready
​

Unterstützte FSBs_ 1066/800/ 533 MHz
Chipsatz_ P965 Express
1 PCIe x16 PEG Link
Sehr gut übertaktbar, FSBs über 500MHz keine Seltenheit [P5B Deluxe]
[Ich brauch noch mehr Allgemeines]

p5b
P5B

• Storage
  • 4x SATA 3Gb/s [ICH8]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• RTL8111B PCI-E Gb LAN
• 8-channel HD Audio
• AI NOS™ / AI Gear / AI Nap

^Inhalt​

clbBios-Changelog fürs P5B


2104 - 2009/05/27
Support new CPUs. Please refer to our website: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us

1604 - 2007/07/13
1. Enhance memory compatibility under FSB1333 mode

1501 - 2007/07/05
1. Add new CPU uCode to support new processor

1405 - 2007/06/13
1. Update CPU ucode to support new processor
2. Revise SLP 2.0 rule
3. Enable hotplug support under AHCI mode
4. Fix displayed CPU frequency incorrectly after downgrade CPU ratio

1202 2007/04/04
1. Fix system may sometimes hang after load default in setup then exiting right away while having Conroe CPU

installed.
2. Add new uCode to support new CPU.

1102 - 2007/01/31
**Please update AsusUpdate to V7.09.02 or later prior making this update.**
**This BIOS does not support roll back to earlier BIOS**
1. Finetune Q-Fan control algorithm
2. Enable EIST under VISTA
3. Update CPU Ucode to support new CPU
4. Fix BBS device string not correct under AHCI mode
5. Support SLP2.0 string
6. Fix HCT unreported I/O and memory issuse
7. Support disable USB function item
8. Allow disable XD for conroe L
9. Add full reset after change DRAM mode to enhance memory compatibility
10. Support CONROE E0 CPU(FSB 1333)
11. Fix AC Power loss function not correct
12. Support x4 DIMM

0806 - 2006/11/
1. Enable support for WiFi-TV card
2. Enable PreslerXE 3.73 support
3. Enable USB like support for SATA HDD connected to JMICRON controller when JMicron option is set to IDE or AHCI

mode
4. Drop CPU fan low limit to 600rpm when Conroe CPU is in use.
5. Enhance ATA ODD compatibility
6. Support Conroe-L CPU
7. Fix CPU VCORE too high after overclocking fail


0701 - 2006/10/5
1. Enhance memory compatibility
2. Fix DRAM frequency incorrectly display problem under auto, standard and AI N.O.S mode
3. Reduce system full reset of times
4. Patch some VGA card can't found when NB Vcore value has been set too high
5. Fix DDR frequency 889 unstable by SPD
6. Add new CPU Ucode to support Kentsfield B3 stepping CPU
7. Improve S3 resume time
8. Fix FSB not correct displayed in BIOS setup when CPU has been set to non-standard frequency
9. Fix chassis fan 2 speed not correct when fan speed too low.

^Inhalt​

p5bp
P5B-Plus

• Intel LGA775 Platform
• Intel® Quad-core CPU Ready
• Intel® Core™2 Extreme / Core™2 Duo Ready
• Intel® Pentium® Extreme / Pentium® D / Pentium® 4 / Celeron® D Ready
• 1066/800/ 533 MHz
• Dual-channel DDR2 800/667/533
• 1x PCI Express x16

• Storage
  • 6x SATA 3Gb/s [ICH8R]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• PCI-E Gigabit LAN controller

• AI NOS™ / AI Gear / AI Nap/ TPM Support
• All High-quality Conductive Polymer Capacitors
• RTL8111B PCI-E Gb LAN
• 8-channel HD Audio
• AI NOS™ / AI Gear / AI Nap

^Inhalt​

clpBios-Changelog fürs P5B Pus

0638 - 2008/10/29
Enhance the compatibility with certain memory.

0604 - 2007/06/13
1. Fixed PCProbe II fail to install problem
2. Add new uCode to support new processors
3. Enable SATA Hotplug support under AHCI mode

^Inhalt​

p5bd
P5B Deluxe

• Crossfire-Freigabe, 2te Karte über elektrischen PCIe-x4-Slot über die Southbridge angebunden [ca. 20% Leistungsverlust]

• Storage
  • 6x SATA 3Gb/s [ICH8R]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• Dual Gigabit LAN controllers, Marvell® PCI-E and PCI Gigabit LAN controllers

• AI NOS™ / AI Gear / AI Nap
• 8 Phase Power Design
• Fanless Design - Heat Pipe & Stack Cool 2
• Array Mic / Noise Filter

  WiFi-AP: WiFi-AP Solo

^Inhalt​

cldBios-Changelog fürs P5B Deluxe

Download --> http://amd.co.at/anti/asus/

1238 - 2009/02/11
Fix system hangs at POST while using certain 4GB memory and CPUs.

1215 - 2007/07/13
1. Enhance memory compatibility under FSB1333 mode

1212 - 2007/07/09
1. Add new CPU uCode to support new processors
2. Revise SLP 2.0 rule
3. Enable support for SATA hot plug function under AHCI mode
4. Fix after downgrade CPU ratio, the Conroe L frequency not correct under ASUSCPU

1101 - 2007/04/04
1 Add new uCode to support new CPU.
2 Fix system won''t complete POST with GV-MVP/RZ2(TV tuner) connected and power on before motherboard.

1004 - 2007.01.30
**Please update AsusUpdate to V7.09.02 or later prior making this update.**
**This BIOS does not support roll back to older BIOS**
1 Enhance memory compatibility
2 Support CONROE E0 CPU(FSB 1333)


0910 - 2006.01.16
1. Update Jmicron option ROM to 1.06.59
2. Fix AC Power loss function not correct
3. Support x4 DIMM
4. Moidfy Write to Precharge Delay default from 10 to 11
5. Enable support for EIST under VISTA
6. Finetune Q-Fan rule
7. Support SLP 2.0
8. Fix BBS device string not correct under AHCI mode
9. Enable Disable USB capability
10.Support ASUS WIFI-TV card
11.Revise CPU temperature calculation algorithm for PECI


0910 - 2006/12/27
no changelog avaible..

0908 - 2006/12
no changelog avaible..

0903 - 2006/11/
no changelog avaible..

0804 - 2006/10/25
1. Support conroe L processor
2. Update JMicron option rom 1.06.22
3. Modify CPU fan low limit speed from 800 RPM to 600 RPM
4. Implement ASUS CGI performance with ATI 1950 graphic cards

0801 - 2006/10/11
we havent changelog ...

0711 - 2006/10/04
1. Fix DRAM frequency incorrectly display problem under auto, standard and AI N.O.S mode
2. Add check ATI CrossFire VGA card routine
3. Add ASUS Cross Graphics Impeller (ASUS C.G.I) feature
4. Reduce system full reset of times
5. Patch some VGA card can''t found when NB Vcore value has been set too high
6. Fix DDR frequency 889 unstable by SPD
7. Enable support for NVIDIA 7950GX2 cards under recovery mode
8. Fix CPU frequency not correct when use ES CPU and lock free fuction enable
9. Fix memory display message not correct under multi-language
10. Add new CPU Ucode to support Kentsfield B3 stepping CPU
11. Fix chassis fan 2 speed not correct when fan speed too low
12. Fix ATI CrossFire can''t work when using with 800FSB Prescott CPU
13. Enhance Chassis Q-Fan sensitivity
14. Improve memory compatibility

0706 - 2006/09/20
1. Enhance CrossFire performance.
2. Enable NVIDIA 7950GX2 display under crashfree mode
3. Fix CPU frequency not correct when use ES CPU and lock free fuction enable
4. Fix memory display message not correct under multi-language (dank an Norstern)
5. Add Kentsfield B3 uCode

0701 BETA - 2006/09/11
1. Fix chassis fan2 may not detect fan speed under ProbII if low spin fan is used.

0614 - 2006/09/06
1 Support DDR2 SO DIMM
2 Support DDR2 double side X16
3 Update Marvell 8001 and 8056 Lan option rom from 5.16.3.3 to 5.17.1.3
4 Fix Kentsfield B0 stepping CPU can't adjust ratio issue
5 Support Conroe / Kentsfield ratio overclocking higher than default (multi max 6- 11 (x-6800) -13
6 Fix CPU Fan Profile mode not correct after system shutdown

^Inhalt​

ram
Kompatibler Speicher
kein Anspruch auf Vollständigkeit

sämtliche Micron D9: D9GMH und mit D9GKX

AENEON PC2-5300U-555-12 (DDR2-667) (AET760UD00-30DA98Z)

A-DATA Vitesta Extreme Edition DDR2-800+MHz PC2-6400 Dual Channel Kit CL4-4-4-15 2x1024MB


Corsair XMS2 PC2-5300U CL4-4-4-12 (DDR2-667) (TWIN2X1024-5400C4)
Corsair XMS2 PC2-6400U CL5-5-5-12 (DDR2-800) (TWIN2X1024-6400)
Corsair XMS2 PC2-6400U CL3-4-3-9 (DDR2-800) (TWIN2X1024-6400C3)
Corsair XMS2 PC2-6400U CL4-4-4-12 (DDR2-800) (TWIN2X1024-6400C3)
Corsair XMS2 PC2-6400PRO CL4-4-4-12 (DDR2-800) (TWIN CM2X1024-6400C4PRO)
Corsair XMS2 PC2-8500U CL5-5-5-15 (DDR2-1066) (TWIN2X2048-8500C5)
Corsair XMS2 Dominator Series PC2-8500U CL5-5-5-15-2T (DDR2-1066) (TWIN2X2048-8500C5D)
Corsair XMS2 Dominator Series PC2-8888U CL4-4-4-12-2T (DDR2-1111) (TWIN2X2048-8888C4DF)

Crucial Ballistix PC2-6400U CL4-4-4-12 (DDR2-800) (BL2KIT12864AA804)
Crucial Ballistix PC2-5300 3-3-3-12 D9GMH
Crucial Value CL5 D9GMH + D9GKX

GSkill GBHZ old D9GMH
G.Skill PC2-4200U CL4 (DDR2-533) (F2-4200PHU2-2GBNT)
G.Skill PC2-5300U CL5 (DDR2-667) (F2-5400PHU2-2GBNS)
G.Skill 2GB F2-6400PHU2-2GBNS ab 0614 Bios
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-2GBNR)
G.Skill PC2-8000U CL4-4-4-5 (DDR2-1000) (F2-8000PHU2-2GBHZ)
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-1GBNQ)
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-2GBNQ)

^Inhalt​

G.e.i.L PC2-6400 CL4-4-4-12 (PC800) (GX21GB6400UDC)

Kingston DDR2-RAM 2x512MB 533MHz KVR533D2N4/512
Kingston DDR2-RAM 2x1024MB 533MHz KVR533D2N4K2/2G
Kingston HyperX DIMM 1 GB DDR2-750, KHX6000D2/1G ( max 850 mhz)

MDT PC2-6400U CL5 (DDR2-800) (M1GB-800K)

Mushkin EM2-5300 2048MB PC2-5300U CL5 (DDR2-667) (991382)
Mushkin EM2 PC6400 2048MB DualKit

Cellshock DDR2-800 CL4 (CS2221041)


OCZ OCZ2P10002G-K (OCZ Platinum Enhanced Latency XTC)
OCZ2N9001GEB
OCZ28001024EBDCPE- (OCZ Platinum DIMM Kit 1024MB PC2-6400U CL4-3-3-8)
OCZ2N11001G

Hynix HYMP564U64BP8-S5 (512MB 5-5-5)
Hynix HYMP512U64BP8-S5 (1GB 5-5-5)
Hynix HYMP564U64AP8-S6
Hynix HYMP512U64AP8-S6


Golden Emp. 8HTF6464AY-80EA3
Golden Emp. 16HTF12864AY-80EA3
Golden Emp. 8HTF6464AY-80ED4
Golden Emp. 16HTF12864AY-80ED4
Golden Emp. 8HTF6464AY-80ED4
Golden Emp. 16HTF12864AY-80ED4
Golden Emp. 8HTF6464AY-80ED4

Transcend TS64MLQ64V8J (Transcend DIMM 512MB PC2-6400U CL5)

TwinMos ??? M2Y51264TU88A2B-25

NANYA NT512T64U88B0BY-25
NANYA NT1GT64U8HB0BY-25C

^Inhalt​

eigEigenarten

botBoot-Bug/An-Aus-Bug

Wie äußert sich dieser Bug?
Wird der PC nach dem Herunterfahren komplett vom Strom getrennt, zum Beispiel in dem man das NT danach abschaltet, wird das Board beim nächsten Systemstart zuerst einmal starten, dann wieder ausgehen um dann normal zu booten, was nicht gerade lebensdauerförderlich für die angeschlossenen Festplatten ist.


Kann man dieses Verhalten umgehen?
Den "Boot Bug" nach Netztrennung kann man auf verschiedene Weisen umgehen: Den Rechner herunterfahren und Netzschalter des NT auf AN lassen, sodaß das Board weiterhin mitStandBy-Strom versorgt wird, dann bootet der Rechner beim nächsten Start normal oder mittels Master / Slave Leiste. Der Verbrauch hierbei schwankt zwischen 2 und 20 Watt - je nach angehängten Verbrauchern. Achtung: auch die verwendete Leiste kann den Verbrauch beeinflussen. Mit einer alten Lidl-Leiste lag der Verbrauch bei 3 Watt und mit einer viel aktuelleren Aldi-Leiste zeigte der Verbrauchsmesser bei gleicher Konfig fast 18Watt. Sofern ich mich nicht verrechnet habe, hier ein Rechenbeispiel: 14 Std. täglich "Standby" (also PC heruntergefahren an der Leiste) mit 20Watt bei 0,18€ pro kw/h ergeben ~ 19€ für ein Jahr. Ist Umweltpolitisch nicht ganz korrekt, aber mir den 1,50€ im Monat wert
​

Strap-Verhalten [Umschalten der internen Timings][/B]von Sven Bode
Hier gehts weiter>>

messMesspunkte

vCore

vFSB

​

​

^Inhalt​

BiosBIOS

bif0Bios-Flashen *BETA*

Vor dem Flashen das System auf Standardtakt zurücksetzen.

Es gibt 3 verschiedene Methoden:

EZ-Flash

1. Neues Bios von Asus herunterladen und entpacken
2. Bios-Datei auf Diskette oder USB-Stick speichern
3. Neustarten
4. Entweder beim POST ALT+F2 drücken, oder EZ-Flash im Bios unter Tools/Werkzeuge auswählen
5. Laufwerk auswählen mit TAB, dann ENTER zum Flashen
6. Der Rechner startet nach Abschluss des Flashvorgangs neu​

Afudos

1. Neues Bios von Asus herunterladen
2. Am besten direkt in P5B.rom umbenennen
3. entsprechendes Afudos-Programm von Asus herunterladen
4. Bootbare Diskette erstellen
5. afudos.exe und P5B.rom auf die Diskette kopieren
6. Rechner mit der Diskette im Laufwerk neustarten
7. "a:\" erscheint
8. Dort nun eingeben: afudos.exe /iP5B.rom
9. ENTER Der Flashvorgang beginnt. Den weiteren Anweisungen folgen​

Unter Windows mit ASUSUpdate[Erhöhtes Risiko]

1. Neues Bios von Asus herunterladen und entpacken
2. ASUSUpdate von Asus herunterladen
3. ASUSUpdate installieren
4. ASUSUpdate starten und dem folgenden Dialog folgen
5. Rechner neustarten​

Nun wieder alles so einstellen, wie gewohnt.
Das Flashen war erfolgreich und ihr habt euer BIOS auf die den Letzten Stand aktualisieren.

bif1Flashen älterer Versionen

1. Bios von Asus herunterladen
2. Am besten direkt in P5B.rom umbenennen
3. Afudos v2.07 von hier herunterladen
4. Bootbare Diskette erstellen
5. afudos.exe und P5B.rom auf die Diskette kopieren
6. Rechner mit der Diskette im Laufwerk neustarten
7. "a:\" erscheint
8. Dort nun eingeben: afudos.exe /iP5B.rom /n /pbnc
9. ENTER Der Flashvorgang beginnt. Den weiteren Anweisungen folgen​

bif1Totes Bios wiederbeleben

Bei Ami-BIOS braucht man eine Diskette, bei dem das BIOS-Image als "amiboot.rom" im Rootverzeichnis liegt. Die legt man ein, schaltet den Rechner ein und hält eine magische Tastenkombination (üblicherweise Ctrl + Home, deutsch Strg + Pos1) gedrückt. Das System sollte dann beepen, auf die Disk zugreifen und das BIOS flashen (der Bildschirm bleibt dabei aber dunkel - Flash-Ende wird durch einen oder mehrere Beeps angezeigt).

Weitere Verarbeitung folgt, bei Fehlern PM an mich.


bif2PECI-Interface

***In Arbeit***​

bif3Static Read Control

***In Arbeit***​

​

trsTreiber/Software

Aktuelle Treiber gibt es auf

support.asus.com

• chipAktuelle Chipsatztreiber bei Intel

  >>Link<<
• soundSoundtreiber
  • Update von 4750 auf Version 4580"

    (ohne Knacken)
  • Vollversion fuer XP Version 4580
• ahciAHCI-Einbindung

  AHCI-Einbindung bei der Neu-Installation von Win XP (für alle, die das auch wissen wollten).

  Vorbereitung (Treiberdiskette erstellen)
  1. Datei iata62_cd.exe von der Intel-Webseite runterladen
  2. Datei in d:\temp\ kopieren (Beispiel)
  3. Start>Ausführen> "d:\temp\iata62_cd.exe -a -a"
  4. Den Lizenzvereinbarungen zustimmen.
  Anmerkung zu 3. und 4.: Keine Angst, es wird nichts installiert, auch wenns so aussieht.
  5. Die Dateien aus dem Verzeichnis c:\programme\intel\Intel Matrix Storage Manager\Driver (...\Driver64 bei der

  64bit edition) auf eine Diskette speichern (direkt nach a:\ )


  Win-XP-Installation
  1. Nach dem Neustart ins Bios gehen
  2. Main > IDE Configuration > SATA Configuration [Enhanced]
  3. Configure SATA as: [IDE/RAID/AHCI]
  4. AHCI auswählen
  5. Bootreihenfolge: CD oder DVD-Laufwerk muss an erster Stelle stehen
  6. F10 und Neustart (vorher noch Win XP Installations-CD einlegen )
  7. Irgendwann gleich zu Beginn wird man aufgefordert, F6 zu drücken -> F6 drücken
  Anmerkung zu 7.: Bei mir ist dann nicht gleich was passiert, hab F6 noch paarmal weitergedrückt, ist nix

  "Schlimmes" passiert
  8. Irgendwann stellt Windows fest, dass es gar keine Festplatte gibt, aber man kann, wenn man möchte, einen

  externen Treiber einbinden (JA!)
  9. Diskette rein, Windows-Installation lädt die nötigen Dateien ohne zu mucken von der Diskette
  10. Dann wird festgestellt, dass 3 Treiber zur Verfügung stehen (RAID, AHCI, SCSI) - AHCI wählen
  11. Danach alles wie gehabt - bis es dann heisst: Fertig!

  Dank an pheeacs für dieses Tutorial]
  ​

^Inhalt​

nbsStrap-Verhalten[Umschalten der internen Timings]




Auslöser der ganzen Problematik - verbunden mit dem Performanceeinbruch ist
hier zu finden.

Für die Praxis relevant ist der Verlauf der grünen Linie welcher sich bzgl. der Performance wie folgt äußert.

Beispiele:
Boot bis 400 (laut Kurvenverlauf Strap 1333 genannt) - hier im Forum gerne 1067er genannt - ein SuperPi 32M

Durchlauf:



bis dorthin ist die Welt noch in Ordnung (bis FSB 400) aber dann mit FSB 401:



wie kann man diese Situation umgehen - diesen Performanceabfall, hervorgerufen durch Verlangsamung der internen

Chipsatztimings, wenn man im Bios FSB 401 einstellt und somit in der "langsameren" Strap (1600 lt. Diagramm oder

im Forum 1333) landet? [Anm.: Strapverhalten wg. FSB1333-CPUs neu prüfen]

Mittels eines Tools wie

Clockgen
wenn man vorher mit einem FSB von max 400 gestartet hat. Aber dabei gilt es zu bedenken:
1. Boot mit 333-400 - wenn Boot mit weniger werdet ihr Schwierigkeiten haben die 400 zu erreichen (langsamere

Straps)
2. Genug Boardspannung einstellen - ein guter Wert für FSB 400-420 bei der Arbeit mit Clockgen sind 1,45V - 1,55V

auch möglich, mehr bitte nur mit WaKü.

Kurze Erläuterung bei der Einstellung des Tools:
1. Herunterladen (Siehe Link) oder eben hier:

http://www.computerbase.de/downloads/software/systemueberwachung/clockgen/?url=11187
2. Tool Starten und auf "PLL Setup" klicken
3. Im Clock Genarator Setup den Taktgeber CY28551 auswählen
4. Ignore GSB/PCI anklicken
5. Apply Selection
6. Dann über PLL Control den Takt erhöhen

Selbstverständlich muss man dieses nicht nach jedem Start einstellen,
Unter "Options" Punkt "Apply Current Setting at Startup" einfach aktivieren

Resultat ist dann folgendes:



keine Verlangsamung mehr ...



...und funktioniert auch mit 4GB

Dank an Sven Bode

^Inhalt​

oceOC-Einstellungen

• Gute Erklärung zu den wichtigsten Einstellungen bei XS.org

  >>Link<<
• Overclocking-Guide bei tthetechrepository

  >>Link<<
• Zusammenspiel von FSB, CPU und RAM (Teiler) (dank an Shaguar)

  >>Link<<

oclOC-Liste


oclhwmHardware-Mods

Hier Pics zum VDroop Mod


Anklicken der Bilder führt zur großen Version]

noch ein Link dazu: http://www.xtremesystems.org/forums/showpost.php?p=2007217&postcount=30

Ein Bleistift ist ausreichend dafür
[Modifikationen auf eigene Gefahr und unter Verlust der Garantie]

^Inhalt​

raz
Passendes Zubehör

• Speicherkühler
  • OCZ - XTC Memory Cooler
  • Corsair Airflow RAM-Kühler

Unterschiede P5B --- P5B deluxe (WiFi):

Die Unterschiede werden in dieser Liste von Asus sehr gut dargestellt:
http://event.asus.com/2006/mb/P5B/models.html

Darüber hinaus gibt es Unterschiede in den Bios-Einstellungen, die dazu führen, dass das P5B keine so guten OC

Eigenschaften wie das P5B Deluxe (WiFi) besitzt. (Dies wird hoffentlich durch ein Bios-Update gelöst)

vDimm 1,8-2,1 / vCore 1,2125 - 1,7 (P5B)
vDimm 1,8-2,45 / vCore 1,1 - 1,7 (P5B Deluxe)

Einmal kann man die Speicher-Riegel beim P5B Deluxe mit mehr Spannung versorgen, was dazu führt, dass man sie bei

höherer Taktung stabil laufen lassen kann.

Zum anderen kann die Spannung der CPU beim P5B deluxe deutlich niedriger gesetzt werden als beim P5B

(non-deluxe). Im Fall eines Allendale hat dies z.B. den Vorteil, dass man ihn mit dem Standard-Takt auf 1,1V

laufen lassen kann, während man beim non-deluxe erst bei 1,2125V anfangen kann und somit Potenzial verschenkt

(Strom / Temperatur).

amnAnmerkungen zum Thread

allAllgemeines

Eure Mitarbeit ist natürlich erwünscht!​

chaChangelog

26.03.10 V1.00: Die jeweils letzten BIOS-Versionen nachgetragen
28.07.07 V0.41: BIOS-Flash-Guide hinzugefügt
20.07.07 V0.35: Noch mehr Infos eingefügt
20.07.07 V0.30: Weitere Infos eingefügt
19.07.07 V0.11: Geordnet, Bios-Changelogs aktualisiert
19.07.07 V0.10: Erster Release: Vorläufige Gliederung eingefügt​

danDanksagungen

• Seppelchen dafür, mich zu überreden, den Thread zu übernehmen und Infos
• Sven Bode für das Versorgen mit Infos
• pheeacs für das AHCI-Tutorial
• Berlinrider
• Antivirus für das Erstellen des ersten Sammelthreads
• Und die vielen anderen, die hier aktiv sind

^Inhalt​

​



[wrext0r]

Ich kann auch gern von jedem bios bild n screen machen.

Das wäre eine gute Sache. Dann können wir dir sicher weiter helfen



[[SFB]Joshua]

Jo werde ich morgen mal machen.
Ich habe eben einfach mal die fsb termination spannung von 1.3 v auf 1.4 v erhöht und dann über clockgen 400 fsb 1:1 eingestellt und siehe da er is immerhin 2 min orthos stabil was er vorher defini. nicht war.
Könnte es das sein? is 1.3 für die fsb spannung zu niedrig?
Zu längerem testen bin ich zu müde. kommt morgen + screens.
Nacht i

Start Probleme habe ich leider immernoch. DVD eibgelegt nutzt leider nix.
Beim erkennen der usb geräte bleibt er hängen muss dann 2-3 mal reseten.



[van]

NB Spannung 1.45v bei FSB400.
Static read controll deaktivieren!

evt etwas hilfreich http://www.thetechrepository.com/showthread.php?t=41



[[SFB]Joshua]

Meinst du NB spannung oder FSB termin. v ?
Weil NB habe ich ja schon auf 1,45v.
Die FSB termin. Spannung habe ich von 1.3 auf 1.4 v erhöht is das in ordnung von den temps, bei schwacher luftkühlung?
Static read control hatte ich auf Auto, das stelle ich dann auf deaktivieren.
Was bewirkt das denn?



[van]

Ich meine die NB Spannung. FSB müsste aber auch 1,3v reichen (habe ich auch).

Static read controll soll angeblich das Speicheroverclocking verbessen, aber bewirkt oft das Gegenteil. Einfach auslassen.

hast du denn mal versucht mit nur 2 Speicherriegeln und FSB400 zu booten? ich wette da läuft dein system dann stabil.

Das neueste bios hast du aber drauf, oder ???



[[SFB]Joshua]

bios is 804 glaube ich. Dürfte etwas älter sein.



[van]

na dann mach doch mal das neueste drauf.

http://dlcdnet.asus.com/pub/ASUS/mb/socket775/P5B Deluxe/P5B-ASUS-Deluxe-1238.zip

hast du die ganzen onboardsachen ausgeschaltet? onboard sound, den 2ten lan controller, den jmicron ide controller usw.. sind ja viele sachen die man oft nicht brauch.

pci frequenz kann auch auf 100 oder 101.



[[SFB]Joshua]

Ich stelle jetzt mal ne ganz dumme frage:
Wie geht n das nochmal mit dem bios update?
Habe das erst einmal gemacht.
Geht das auch ohne diskettenlaufwerk?
meins is net mehr ganz frisch.
Is denn das neuste wirklich das beste?
Meine mal gelesen zu haben das das net so gut is.

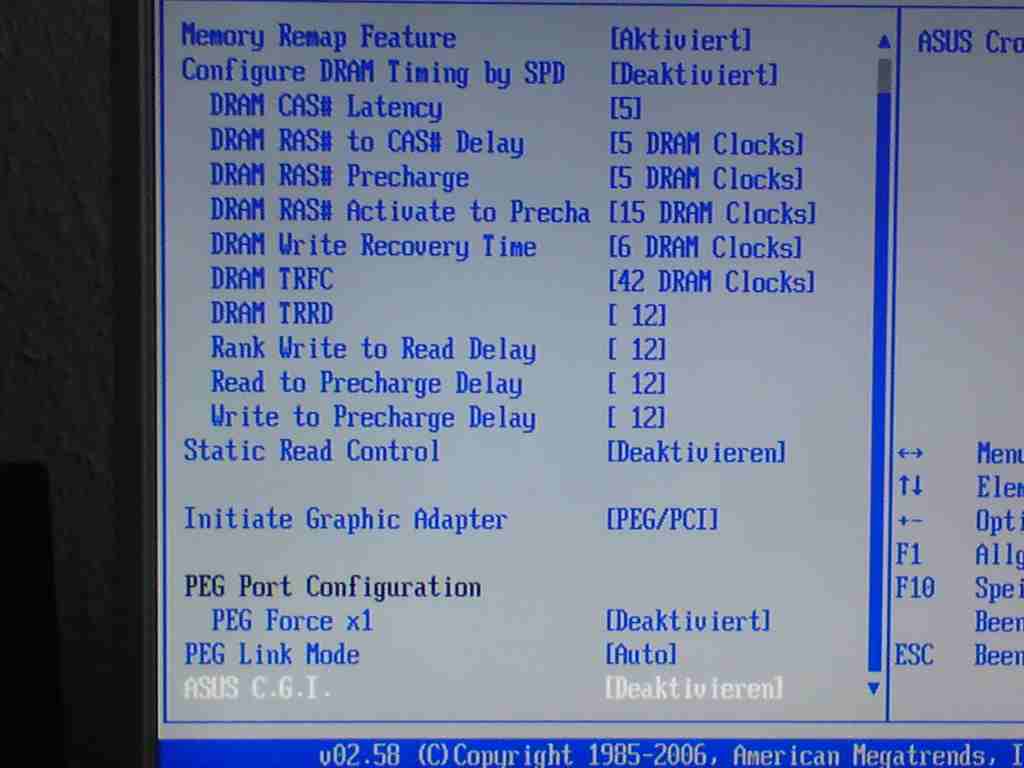

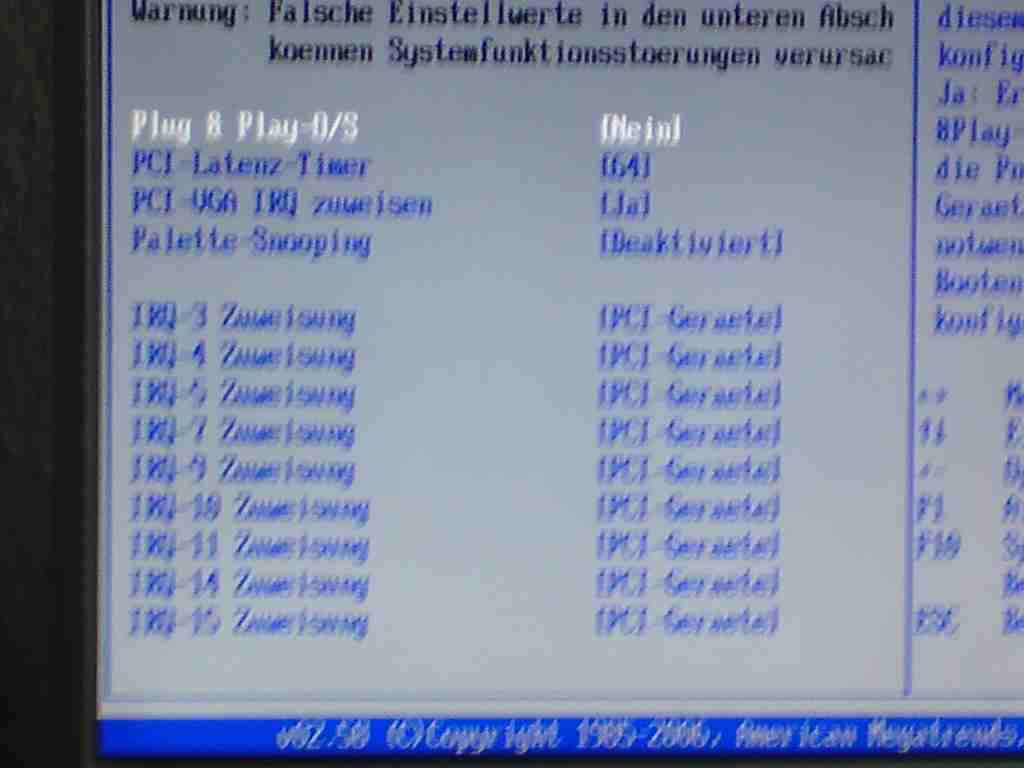

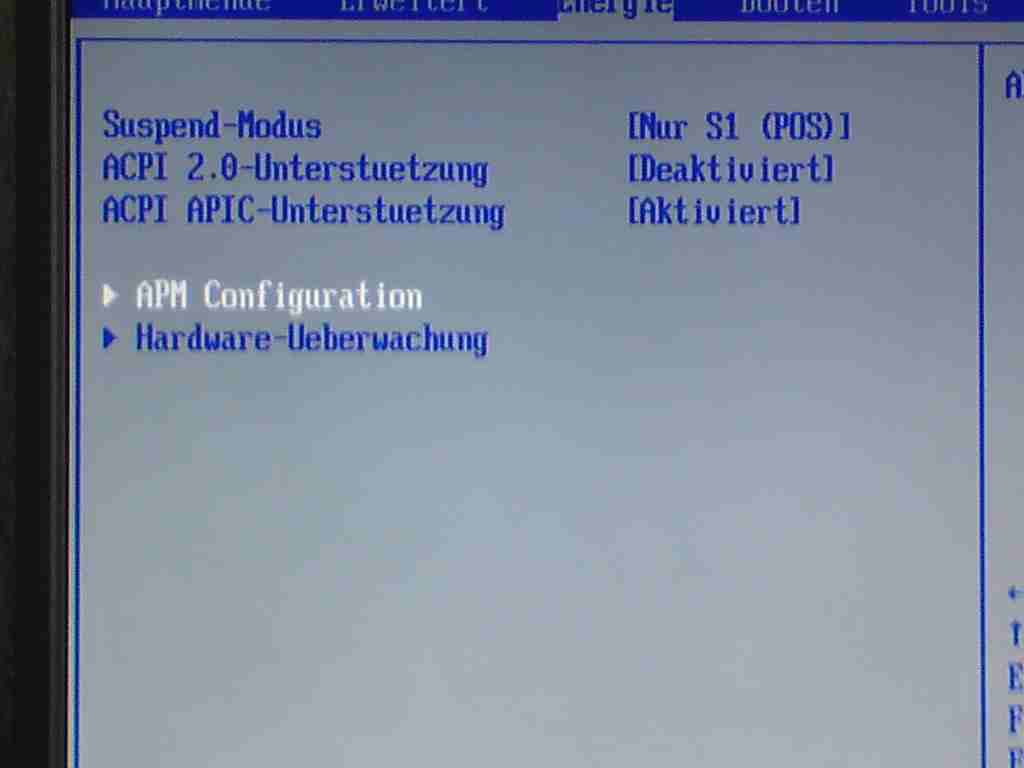

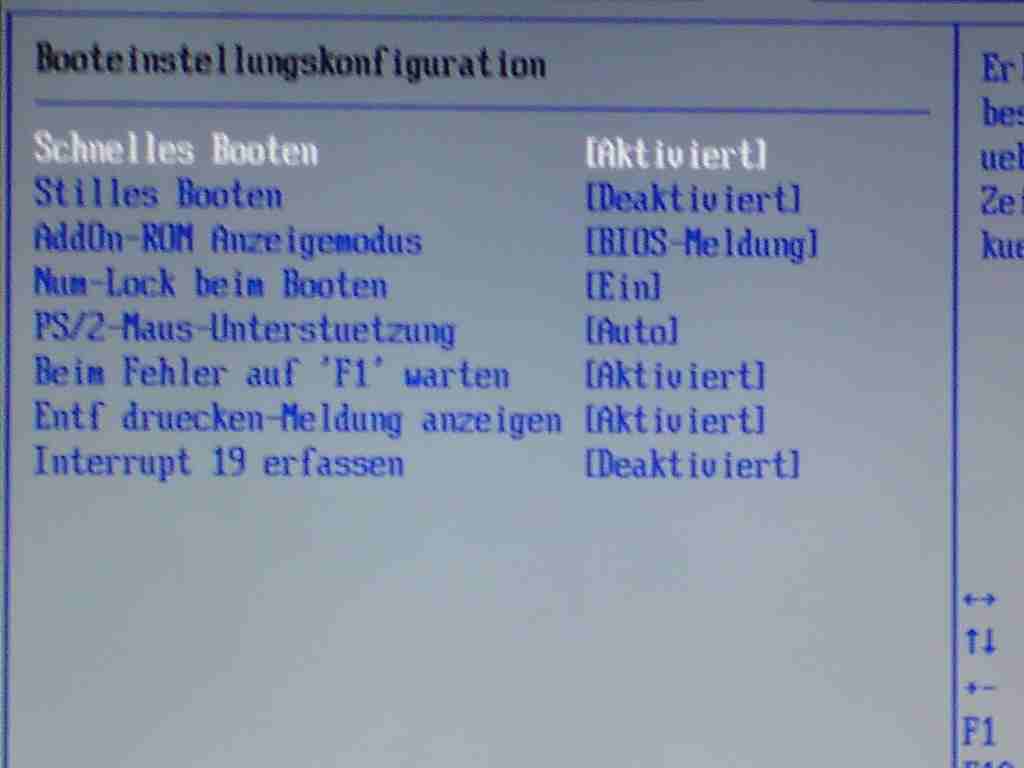

So hier sind die ersten bios screens:
die nächsten kommen dann in nem anderen post, max anzahl an anhängen erreicht^^



[[SFB]Joshua]

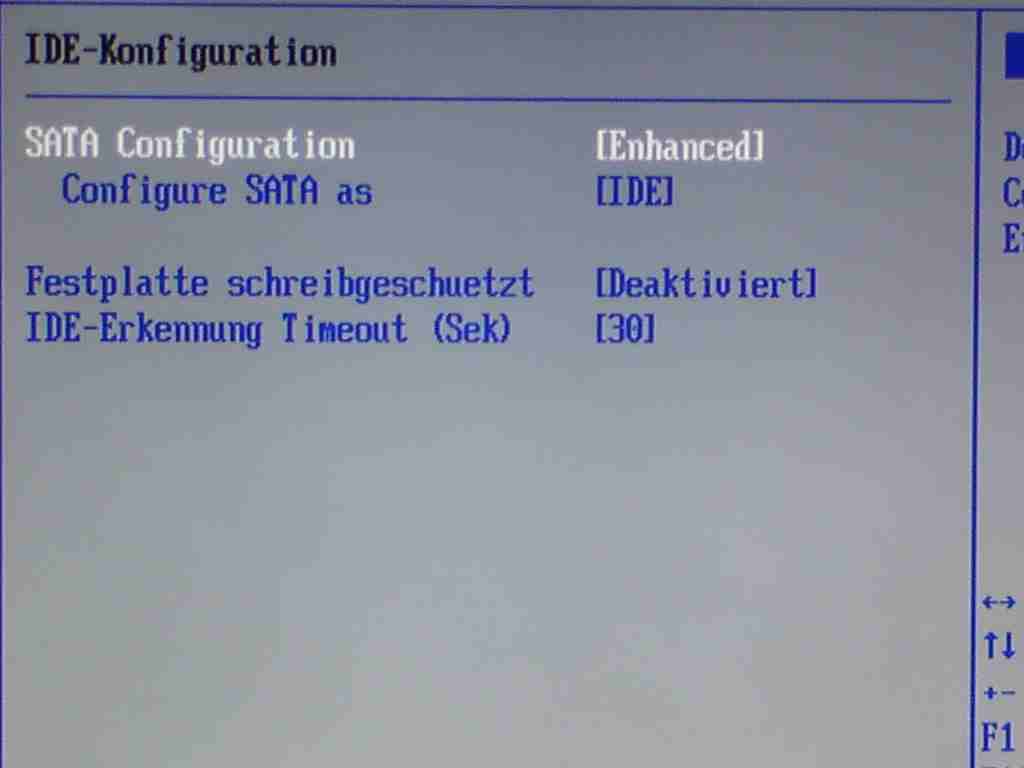

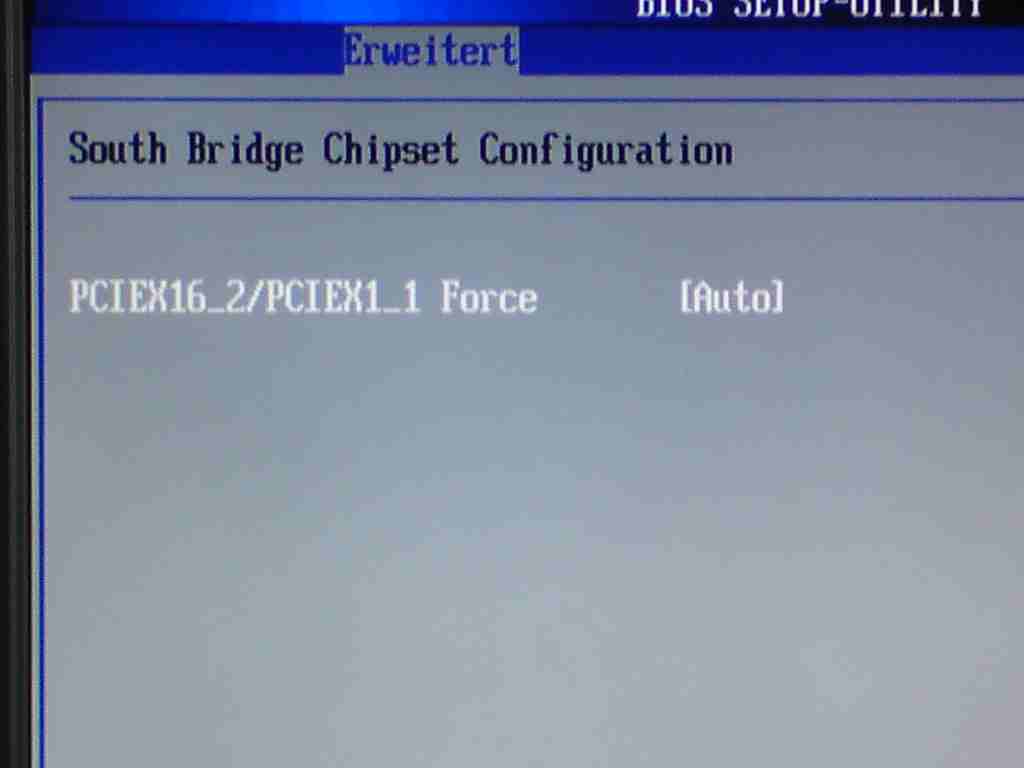

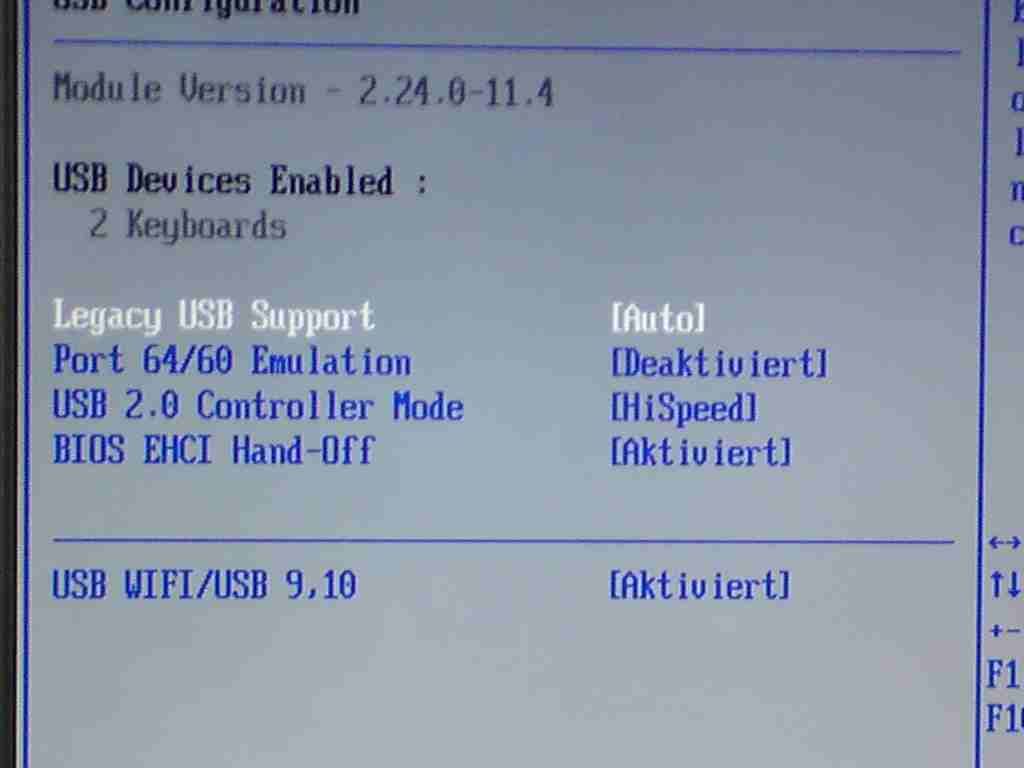

next screens




Vielen Dank für die Mühe sich die anzuschauen und mir zu helfen.



[van]

Bios update.. das rom file runterladen, auf einen usb stick oder eine festplatte packen, muss aber glaub ich FAT32 sein.. dann gehste ins bios und kannst dort flashen.. da gibts ne option für.

oder mit dieser einen tastenkombination booten.. weiß grad nicht mehr welche das war...(handbuch oder google) aber im bios ist es am einfachsten.

muss nur gucken das du das rom file findest. kann evt bischen fummelig sein aber es funktioniert.

zu den screens:

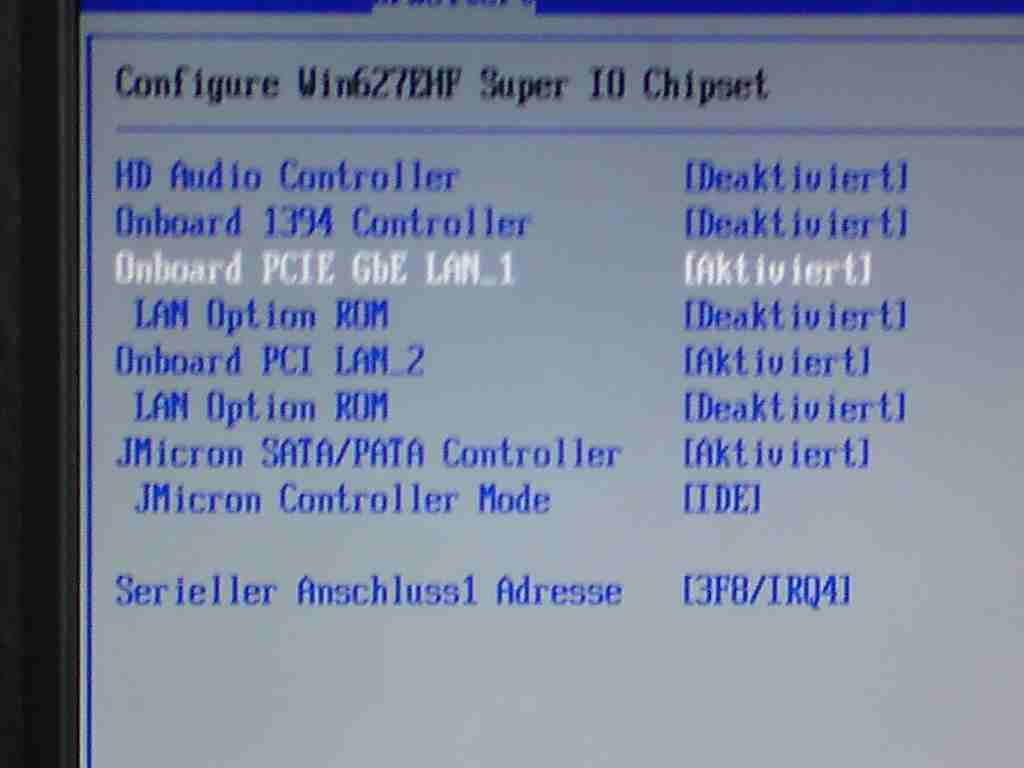

http://www.hardwareluxx.de/community/attachment.php?attachmentid=104032&d=1253462894

lan 2 deaktivieren und jmicron deaktivieren, wenn du die nicht brauchst.

http://www.hardwareluxx.de/community/attachment.php?attachmentid=104034&d=1253462916
cpu tm deaktivieren und execute disable bit und vanderpool auch.
speedstep aktivieren.

cpu ratio auf auto setzen.

http://www.hardwareluxx.de/community/attachment.php?attachmentid=104035&d=1253462928

ich chipset auf auto setzen.
pci expr. freq. auf 101.

http://www.hardwareluxx.de/community/attachment.php?attachmentid=104036&d=1253462940
peg link mode auf langsam stellen und probeweise mal auf SPD stellen, also dass das bios die speichertimings vom ram selber ausliest.

und dann halt mal gucken ob du mit dem neuen bios auf fsb400 kommst. Gib der cpu einfach mal etwas mehr spannung, das du die schonmal ausschließen kannst.



[[SFB]Joshua]

Ok dann werde ich das morgen mal testen vielen dank für deine tipps.
Das mit dem auf SPD umstellen geht leider nicht weil die 4 riegel unterschiedliche spd´s haben. Kannste in dem Everest screen sehen den ich vor einigen posts angehängt habe.

pci expr. freq. auf 101.
Das musste ich damals auf 105 stellen weil sonst die graka net richtig läuft da war mal was mit der pci e geschwindigkeit die läuft dann nur auf 1x oder so.

ich chipset auf auto setzen.
Das hatte mir jemand abgeraten weil wenn auf >Auto< würde die spannung automatisch immer weiter erhöht werden je weiter man übertaktet und da ich schlechte kühlung habe sei das zu gefährlich - ist das nicht so?
Will es gern ausprobieren nur möchte ich kein allzu großes risiko eingehen



[van]

ich denke nicht das deine kühlung ein problem ist. grundsätzlich willst du aber doch erstmal testen um die fsb400 zu bekommen. Von daher würd ich erstmal alles so einstellen wie es funktionieren könnte und wenns dann nicht geht kannst du ja immernoch umstellen aber erstmal ein neues bios!

und versuch mal fsb400 mit ZWEI speicherriegeln, nicht mit 4.



[[SFB]Joshua]

Ich habe jetzt auf spd umgestellt, everest zeigt jetzt 4-4-4-12 an - also das spd von den ersten beiden riegeln, die anderen beiden haben aber ein anderes spd. Siehe den everest screen.
Meine frage is jetzt nimmt er jetzt für alle 4 riegel 4-4-4-12(spd vom ersten riegeel) oder sind die anderen beiden riegel auf 5-5-5-xx so wie ihr spd und das wird nur net angezeigt?

Kann´zuviel spannung aufm ram auch zu instabilität führen?



[van]

normalerweise werden dann alle riegel mit cl5 angesprochen, geht immer nach den langsamsten.

zu viel spannung kann den ram kaputt machen, ist doch klar. gib ihm so viel wie der hersteller es sagt, mit kleiner tolleranz nach oben und unten.

und dann versuch halt mal mit 2 rams und fsb 400 zu booten.. wenns läuft ist es der ram der die probleme macht.



[bAssI]

Tjo wie schon gesagt, klingt das nach genau dem Problem was ich mit meinen Crucials hatte. Wenn du XP hast, kannst du auch mal das SPD von nem Cellshock riegel im inet runterladen und alle 4 Riegel damit neu flashen...kann sein das du dann etwas die riegel aufm Board tauschen musst damits wieder anspringt..dann kanns gut sein das du ein paar wochen oder monate ruhe haben wirst...aber weg bekommen tust du es nur wenn du den ram tauschst oder generell das boar nich voll bestückst. Ach un zum thema preis....ich habe auch mal 280 Euro für 2GB Teamgroup ausgeben, die jetzt nichts mehr wert sind...so isses eben...sei froh das du jetzt nicht noch ma so viel für neuen ausgeben musst.

viel spass beim flashen

Edit. ich habe meine crucials bestimmt scho 10 oder 12 ma geflasht weil das p5b un die riegel sich auf dauer nich vertragen haben und iwie das spd sich laufend zerballert.



[Radix3]

so, ich komme meiner hardware-erneuerung immer näher.
bei mir wirds folgendes:
Intel Core 2 Duo E7500 / 2.93 GHz ( 1066 MHz )
Sapphire Ultimate Radeon HD 4670 (passive grafikkarte)

nur beim ram... was für einer reicht bei der cpu aus? vllt mag ich ja doch mal übertakten.. aber erst mal nicht.
OCZ Reaper HPC CrossFire Edition DIMM Kit 2GB PC2-8500U CL5-5-5-15 (DDR2-1066)
is der zu groß??? im moment habe ich 2 gb ram (pc2-4300) sind 4 kingston module zu 512 mb.
wäre schön, wenn ihr mir da etwas nachhilfe gebt..
danke
radix3



[bAssI]

so, ich komme meiner hardware-erneuerung immer näher.
bei mir wirds folgendes:
Intel Core 2 Duo E7500 / 2.93 GHz ( 1066 MHz )
Sapphire Ultimate Radeon HD 4670 (passive grafikkarte)

nur beim ram... was für einer reicht bei der cpu aus? vllt mag ich ja doch mal übertakten.. aber erst mal nicht.
OCZ Reaper HPC CrossFire Edition DIMM Kit 2GB PC2-8500U CL5-5-5-15 (DDR2-1066)
is der zu groß??? im moment habe ich 2 gb ram (pc2-4300) sind 4 kingston module zu 512 mb.
wäre schön, wenn ihr mir da etwas nachhilfe gebt..
danke
radix3

Tjo empfehlen kann ich 2*2gb Corsair XMS2 DDR2 800 5-5-5-15 ... die laufen super! sind günstig un du kannst sie normal bis ddr2 950 übertakten. Das reicht bei deiner CPU vollkommen!
Normal reicht aber jedes DDR2 800 kit. Alles drüber macht vorallem bei deinem Vorhaben keinen Sinn.



[Radix3]

danke
das is ja mal n wort.... werd mich da nochmal in diese richtung schlau machen...
bis später



[bAssI]

Ich seh grad, die ddr2 1066 Module sind auch nich wirklich teurer.... XD
Kannst also auch da welche kaufen
Musst aber aufpassen das das P5B nich jedes 2GB Modul mag. Ich hab ma G.Skill probiert und doch arge Probs bekommen.
Die Corsair hingegen laufen wie gesagt supi bei mir.



[van]

gehts hier mal vorran?



[bAssI]

Womit? Anscheind sind ja alle soweit zufrieden und der Radix wird seinen Speicher ja sicher erst noch bestellen bzw wird noch auf dem Weg sein.



[van]

ich meinte joshua!

ich habe jetzt aber auch eine Frage.
Habe mein systen an einer SSD. Bootet auch super schnell. Sata 1 ist SSD, Sata 2 ist HDD, sata 4 ist cd rom.

5 und 6 sind doch die schwarzen stecker oder???

jedenfalls habe ich eben etwas umgesteckt.. sata 2 ne kleinere hdd und die alte hdd an sata 4 wo das cdrom laufwerk war. Dann bootet xp aber deutlich langsamer, locker 5 sekunden langsamer... dieser ladebalken von xp brauch dann länger. Woran liegt das???

wenn ich an sata 5 oder 6 etwas stecke ist es das gleiche, also auch langsam.


warum?

sollte ich sata 5 und 6 meiden? einen stecker kann ich leider nicht verwenden weil da der stromstecker von der soundkarte drann kommt.



[wrext0r]

afaik sind die schwarzen Stecker an einem separaten Controller und nicht an der sb. Vielleicht ist das der Grund.



[van]

könnte sein, weiß auch nicht.
wer das weiß kann ja mal schreiben.

irgendein grund muss es ja haben das die schwarz sind.



[Dyrian]

Schaut mal ins Handbuch auf die Seiten 2-27 und 2-28.
Die roten Stecker (SATA1/2/5/6) sind auf MASTER eingestellt, also für Bootlaufwerke (System-HDD, DVD etc.) und die schwarzen Stecker (SATA3/4) sind auf SLAVE für Datenlaufwerke eingestellt... Wobei die Stecker SATA1/2/3/4 wohl am ICH8 hängen.

PS: Ich benutze nur die die Stecker, die an der SB (ICH8) hängen.
Ich habe aber ein P5B-E Plus - da ist es ein bißchen leichter, weil alle sechs Stecker am ICH8 hängen und nicht nur vier...



[Seraphim]

Servus zusammen,

ich hab hier ein nerviges Problem mit meinem P5B Deluxe.

Ich hab mir letztens einen Core 2 Duo E8400 mit E0 Stepping gekauft. Dafür hab ich das neueste BIOS aufgespielt.
Einbau usw. alles kein Thema, funktioniert wunderbar. Nur die Standard CPU Spannung wollte es nicht richtig erkennen. CPUz hat mir 1,387v ausgespuckt aber der sollte afaik ja nur 1,225v nehmen.
Ich hab das manuell vorgenommen.

Ich hab mir den ua. gekauft weil der ja auch meist recht leicht zu Übertakten ist. Ich hab nur DDR2-800 RAM von Corsair. Mein Plan war eigentlich einfach nur den FSB von 333 auf 400MHz anzuheben um per 1:1 RAM-Teiler wieder meine DDR2-800 zu haben und es gut sein zu lassen.
So hätte ich 3,6GHz für 120€ und damit wäre ich schon zufrieden.

Tja das war der Plan aber das haut nicht hin.
Bis 380MHz alles kein Thema aber alles drüber führt zu einem Fehler.
Das BIOS meldet sich bei jedem MHz darüber mit einem langen und drei kurzen Warntönen was auf einen Grafikkartenfehler hinweist.
Ich bekomme aber noch ein Bild, so etwa bis 385MHz, danach ist Schluss mit lustig den der Bildschirm bleibt schwarz und ich muss einen CMOS clear durchführen.
Das System wohlgemerkt bootet aber trotzdem! – Wenn ich es weiter machen lasse höhere ich nach einer Weile den Windows Sound.
Es steigt wirklich nur die Grafikkarte aus.

Jetzt stellt sich mir die Frage wieso zum Geier die Grafikkarte aussteigt wenn ich nur den FSB anhebe?

Ich hab schon versucht die PCIe Frequenz auf von Auto auf 100MHz zu Speeren, das hatte keinen Effekt.

Grafikkarte ist die Club3D HD4870 Overlocked Edition.

Kann ich dagegen was machen?

MFG



[Bucho]

Stell mal den PCI-E etwas höher ... sprich 101 oder 104 MHz oder so.

Ansonsten kann es sein daß Du die NB Voltage erhöhen musst da diese meines Wissens nach auch den PCI-E 16x ansteuert.
Bedenke daß der P965 Chipsatz eigentlich nur für 266MHz FSB ausgelegt ist und die 333 vom E8400 schon OC sind. Sprich 380 oder 400 sind noch mehr OC. Jedoch machen einige P5B Boards sogar einen FSB von 500 noch mit.



[Losmile]

Mir ist gerade was geniales passiert

Habe hier an der Wand zu Hause alte Mainboards hängen die defekt sind und keinen muks mehr von sich geben.

Meine Frau meinte nun, raus mit dem Scheiß. Ich also alles zusammengepackt, alles altes Zeug, Sockel A, 754, 478 und ein 775er. Ich also mal Spaßeshalber die 775er Hardware drauf gepackt und was nun. Das Asus P5B Deluxe schnurrt wie ein Kätzchen. Läuft astrein.

Das wollt ich nur mal los werden, hab hier seit 2 Jahren nen geiles Board hängen das doch funktioniert

Gruß



[Botter]

Mal zum Thema 2GB Module. Ich hab jetzt seit ca. 2 Monaten einen Q9550 @ 3050MHz und 4*2GB XMS2 Dominator laufen. Weiter konnte ich aus Zeitgründen leider noch nicht testen. Bios ist das aktuellste drauf. Ich wollte nur kurz darauf hinweisen, dass solche Kombi auch locker mit dem guten Brett möglich ist.



[Seraphim]

Stell mal den PCI-E etwas höher ... sprich 101 oder 104 MHz oder so.

Ansonsten kann es sein daß Du die NB Voltage erhöhen musst da diese meines Wissens nach auch den PCI-E 16x ansteuert.
Bedenke daß der P965 Chipsatz eigentlich nur für 266MHz FSB ausgelegt ist und die 333 vom E8400 schon OC sind. Sprich 380 oder 400 sind noch mehr OC. Jedoch machen einige P5B Boards sogar einen FSB von 500 noch mit.

Ich bin für jeden Tipp dankbar also jetzt nicht falsch verstehen: Aber was soll mir eine erhöhte PCIe-Frequenz bringen? – So wie ich das sehe sollte das eher zum Problem beitragen als es lösen.

Außerdem ist mir nicht ganz klar wieso ich die NB-Spannung erhöhen sollte.
Das wäre bei mir das erste Mal das sich eine instabile NB durch eine nicht funktionierende Grafikkarte bemerkbar macht.
Booten tut er ja, ich hab halt nur kein Bild…
Ich kenne das nur so dass wenn ich die Frequenz zu hoch anhebe a.) der Rechner erst gar nicht bootet oder b.) er eben abschmiert. Das die Grafikkarte nicht geht ist mir mal wirklich absolut neu.

P.S.: Wie dem auch sei ich hab etwas herum gesucht im Internet und deinen Rat dann umgesetzt.
PCIe läuft nun mit 101 MHz was angeblich aber wohl nur diesen ominösen 1x PCIe Bug verhindern soll (den ich aber nicht hatte).
Die NB-Spannung habe ich zuerst auf 1,45v erhöht das hat auf jeden Fall Spielraum nach oben beschert bis etwa 395MHz danach hing sich der Rechner im POST auf.
Der Grafikkartenfehler war jedoch weg, es scheint also doch mit der NB-Spannung zusammenzuhängen.
Ich bin dann auf 1,55v gegangen, dem wohl empfohlen absoluten Maximum was man ihr zumuten sollte. Jedenfalls erreiche ich so die 400MHz.
Stellt sich nur noch die Frage wie stabil die ganze Sache ist und wie heiß nun die NB wird… ich kühle ja nur mit Luft.
Ich hab die kleine Hoffnung das die Abluft des OCz RAM-Kühlers die NB auf einem erträglichen Niveau hält. Das ist nämlich so ziemlich der einzige Luftstrom der den NB-Block wirklich erreicht.
(Denn habe ich mir übrigens gekauft weil der RAM sporadisch zu heiß wurde und der Rechner mit einem BS mit Verweis auf einem möglichen Speicherfehler abgeschmiert ist, das habe ich nun nicht mehr)
Ich kann ihn zumindest ohne mir die Hände zu verbrennen dauerhaft anfassen… die Temps auszulesen ist ja nicht genauer als mit der Hand zu fühlen.

P.S.2: Bisher 7 Std. Prime stable, NB Temp hält sich in Grenzen. Ich denke das sieht gut aus. Danke für den Tipp.
