[Sammelthread] Asus P5B / P5B Deluxe /-WiFi–AP (Intel P965) [7]

Aktuell

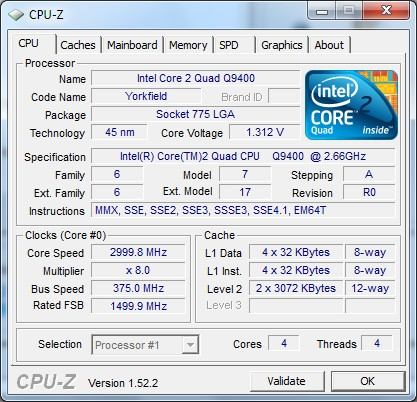

Die komplette P5B-Reihe ist 45nm CPU ready : XS.org


1hoch
Inhalt

• Überblick [für alle Boards]

• P5B
  • Eigenschaften

  • Bios-Changelog
• P5B Plus
  • Eigenschaften

  • Bios-Changelog
• P5B Deluxe
  • Eigenschaften

  • Bios-Changelog

• Eigenarten
  • Boot-Bug/An-Aus-Bug
  • Strap-Verhalten [Umschalten der internen Timings]
• Messpunkte für versch. Spannungen

• BIOS
  • BIOS-Flashen
  • Zurückflashen von älteren Versionen
  • Totes Bios wiederbeleben
  • PECI-Interface
  • Static Read Control

• Treiber/Software
  • Chipsatz
  • Sound
  • AHCI-Tutorial

• OC
  • Strap-Verhalten [Umschalten der internen Timings]von Sven Bode

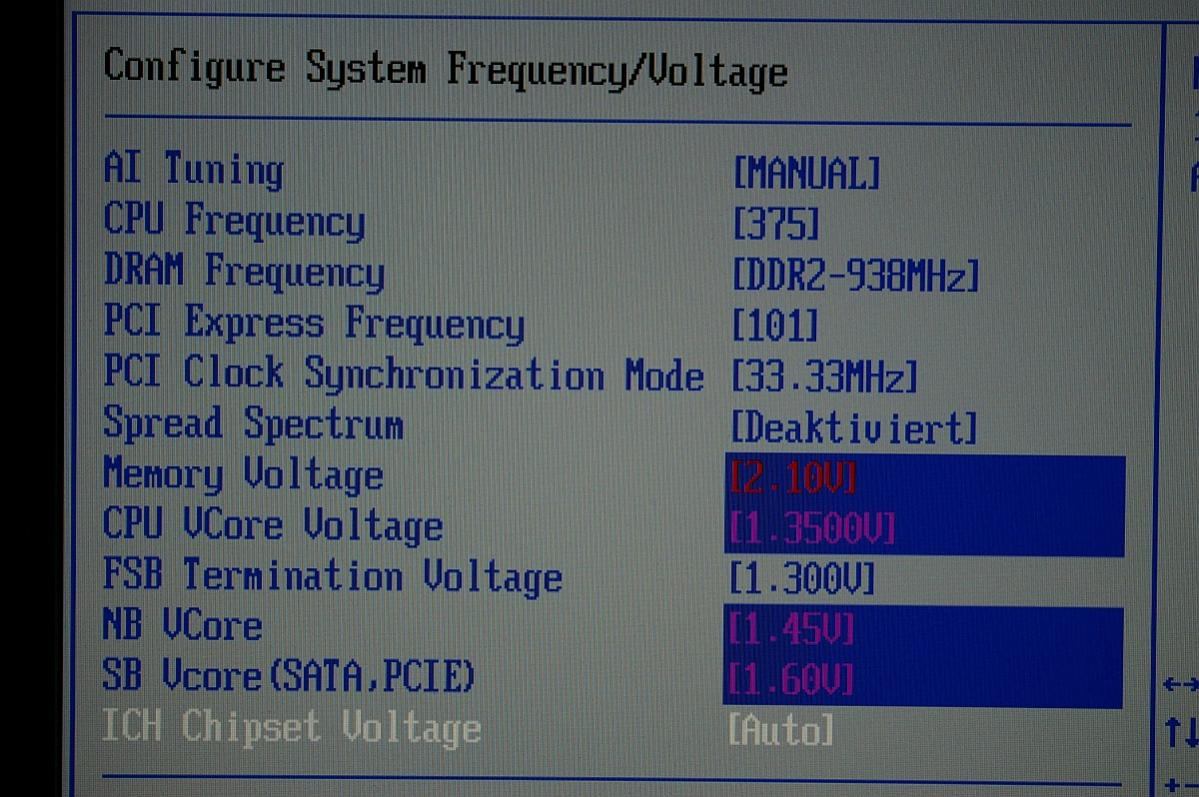

  • OC-Einstellungen
  • OC-Liste

• Hardware-Mods

• kompatibler Speicher
• passendes Zubehör

• Anmerkungen zum Thread
  • Allgemeines
  • Changelog
• Danksagungen

uber
Überblick

Sockel: LGA775
Unterstützte CPUs_

Intel® LGA775 Platform
Intel® Penryn Ready
Intel® Quad-core CPU Ready
Intel® Core™2 Extreme / Core™2 Duo Ready
Intel® Pentium® Extreme / Pentium® D / Pentium® 4 / Celeron® D Ready
​

Unterstützte FSBs_ 1066/800/ 533 MHz
Chipsatz_ P965 Express
1 PCIe x16 PEG Link
Sehr gut übertaktbar, FSBs über 500MHz keine Seltenheit [P5B Deluxe]
[Ich brauch noch mehr Allgemeines]

p5b
P5B

• Storage
  • 4x SATA 3Gb/s [ICH8]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• RTL8111B PCI-E Gb LAN
• 8-channel HD Audio
• AI NOS™ / AI Gear / AI Nap

^Inhalt​

clbBios-Changelog fürs P5B


2104 - 2009/05/27
Support new CPUs. Please refer to our website: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us

1604 - 2007/07/13
1. Enhance memory compatibility under FSB1333 mode

1501 - 2007/07/05
1. Add new CPU uCode to support new processor

1405 - 2007/06/13
1. Update CPU ucode to support new processor
2. Revise SLP 2.0 rule
3. Enable hotplug support under AHCI mode
4. Fix displayed CPU frequency incorrectly after downgrade CPU ratio

1202 2007/04/04
1. Fix system may sometimes hang after load default in setup then exiting right away while having Conroe CPU

installed.
2. Add new uCode to support new CPU.

1102 - 2007/01/31
**Please update AsusUpdate to V7.09.02 or later prior making this update.**
**This BIOS does not support roll back to earlier BIOS**
1. Finetune Q-Fan control algorithm
2. Enable EIST under VISTA
3. Update CPU Ucode to support new CPU
4. Fix BBS device string not correct under AHCI mode
5. Support SLP2.0 string
6. Fix HCT unreported I/O and memory issuse
7. Support disable USB function item
8. Allow disable XD for conroe L
9. Add full reset after change DRAM mode to enhance memory compatibility
10. Support CONROE E0 CPU(FSB 1333)
11. Fix AC Power loss function not correct
12. Support x4 DIMM

0806 - 2006/11/
1. Enable support for WiFi-TV card
2. Enable PreslerXE 3.73 support
3. Enable USB like support for SATA HDD connected to JMICRON controller when JMicron option is set to IDE or AHCI

mode
4. Drop CPU fan low limit to 600rpm when Conroe CPU is in use.
5. Enhance ATA ODD compatibility
6. Support Conroe-L CPU
7. Fix CPU VCORE too high after overclocking fail


0701 - 2006/10/5
1. Enhance memory compatibility
2. Fix DRAM frequency incorrectly display problem under auto, standard and AI N.O.S mode
3. Reduce system full reset of times
4. Patch some VGA card can't found when NB Vcore value has been set too high
5. Fix DDR frequency 889 unstable by SPD
6. Add new CPU Ucode to support Kentsfield B3 stepping CPU
7. Improve S3 resume time
8. Fix FSB not correct displayed in BIOS setup when CPU has been set to non-standard frequency
9. Fix chassis fan 2 speed not correct when fan speed too low.

^Inhalt​

p5bp
P5B-Plus

• Intel LGA775 Platform
• Intel® Quad-core CPU Ready
• Intel® Core™2 Extreme / Core™2 Duo Ready
• Intel® Pentium® Extreme / Pentium® D / Pentium® 4 / Celeron® D Ready
• 1066/800/ 533 MHz
• Dual-channel DDR2 800/667/533
• 1x PCI Express x16

• Storage
  • 6x SATA 3Gb/s [ICH8R]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• PCI-E Gigabit LAN controller

• AI NOS™ / AI Gear / AI Nap/ TPM Support
• All High-quality Conductive Polymer Capacitors
• RTL8111B PCI-E Gb LAN
• 8-channel HD Audio
• AI NOS™ / AI Gear / AI Nap

^Inhalt​

clpBios-Changelog fürs P5B Pus

0638 - 2008/10/29
Enhance the compatibility with certain memory.

0604 - 2007/06/13
1. Fixed PCProbe II fail to install problem
2. Add new uCode to support new processors
3. Enable SATA Hotplug support under AHCI mode

^Inhalt​

p5bd
P5B Deluxe

• Crossfire-Freigabe, 2te Karte über elektrischen PCIe-x4-Slot über die Southbridge angebunden [ca. 20% Leistungsverlust]

• Storage
  • 6x SATA 3Gb/s [ICH8R]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• Dual Gigabit LAN controllers, Marvell® PCI-E and PCI Gigabit LAN controllers

• AI NOS™ / AI Gear / AI Nap
• 8 Phase Power Design
• Fanless Design - Heat Pipe & Stack Cool 2
• Array Mic / Noise Filter

  WiFi-AP: WiFi-AP Solo

^Inhalt​

cldBios-Changelog fürs P5B Deluxe

Download --> http://amd.co.at/anti/asus/

1238 - 2009/02/11
Fix system hangs at POST while using certain 4GB memory and CPUs.

1215 - 2007/07/13
1. Enhance memory compatibility under FSB1333 mode

1212 - 2007/07/09
1. Add new CPU uCode to support new processors
2. Revise SLP 2.0 rule
3. Enable support for SATA hot plug function under AHCI mode
4. Fix after downgrade CPU ratio, the Conroe L frequency not correct under ASUSCPU

1101 - 2007/04/04
1 Add new uCode to support new CPU.
2 Fix system won''t complete POST with GV-MVP/RZ2(TV tuner) connected and power on before motherboard.

1004 - 2007.01.30
**Please update AsusUpdate to V7.09.02 or later prior making this update.**
**This BIOS does not support roll back to older BIOS**
1 Enhance memory compatibility
2 Support CONROE E0 CPU(FSB 1333)


0910 - 2006.01.16
1. Update Jmicron option ROM to 1.06.59
2. Fix AC Power loss function not correct
3. Support x4 DIMM
4. Moidfy Write to Precharge Delay default from 10 to 11
5. Enable support for EIST under VISTA
6. Finetune Q-Fan rule
7. Support SLP 2.0
8. Fix BBS device string not correct under AHCI mode
9. Enable Disable USB capability
10.Support ASUS WIFI-TV card
11.Revise CPU temperature calculation algorithm for PECI


0910 - 2006/12/27
no changelog avaible..

0908 - 2006/12
no changelog avaible..

0903 - 2006/11/
no changelog avaible..

0804 - 2006/10/25
1. Support conroe L processor
2. Update JMicron option rom 1.06.22
3. Modify CPU fan low limit speed from 800 RPM to 600 RPM
4. Implement ASUS CGI performance with ATI 1950 graphic cards

0801 - 2006/10/11
we havent changelog ...

0711 - 2006/10/04
1. Fix DRAM frequency incorrectly display problem under auto, standard and AI N.O.S mode
2. Add check ATI CrossFire VGA card routine
3. Add ASUS Cross Graphics Impeller (ASUS C.G.I) feature
4. Reduce system full reset of times
5. Patch some VGA card can''t found when NB Vcore value has been set too high
6. Fix DDR frequency 889 unstable by SPD
7. Enable support for NVIDIA 7950GX2 cards under recovery mode
8. Fix CPU frequency not correct when use ES CPU and lock free fuction enable
9. Fix memory display message not correct under multi-language
10. Add new CPU Ucode to support Kentsfield B3 stepping CPU
11. Fix chassis fan 2 speed not correct when fan speed too low
12. Fix ATI CrossFire can''t work when using with 800FSB Prescott CPU
13. Enhance Chassis Q-Fan sensitivity
14. Improve memory compatibility

0706 - 2006/09/20
1. Enhance CrossFire performance.
2. Enable NVIDIA 7950GX2 display under crashfree mode
3. Fix CPU frequency not correct when use ES CPU and lock free fuction enable
4. Fix memory display message not correct under multi-language (dank an Norstern)
5. Add Kentsfield B3 uCode

0701 BETA - 2006/09/11
1. Fix chassis fan2 may not detect fan speed under ProbII if low spin fan is used.

0614 - 2006/09/06
1 Support DDR2 SO DIMM
2 Support DDR2 double side X16
3 Update Marvell 8001 and 8056 Lan option rom from 5.16.3.3 to 5.17.1.3
4 Fix Kentsfield B0 stepping CPU can't adjust ratio issue
5 Support Conroe / Kentsfield ratio overclocking higher than default (multi max 6- 11 (x-6800) -13
6 Fix CPU Fan Profile mode not correct after system shutdown

^Inhalt​

ram
Kompatibler Speicher
kein Anspruch auf Vollständigkeit

sämtliche Micron D9: D9GMH und mit D9GKX

AENEON PC2-5300U-555-12 (DDR2-667) (AET760UD00-30DA98Z)

A-DATA Vitesta Extreme Edition DDR2-800+MHz PC2-6400 Dual Channel Kit CL4-4-4-15 2x1024MB


Corsair XMS2 PC2-5300U CL4-4-4-12 (DDR2-667) (TWIN2X1024-5400C4)
Corsair XMS2 PC2-6400U CL5-5-5-12 (DDR2-800) (TWIN2X1024-6400)
Corsair XMS2 PC2-6400U CL3-4-3-9 (DDR2-800) (TWIN2X1024-6400C3)
Corsair XMS2 PC2-6400U CL4-4-4-12 (DDR2-800) (TWIN2X1024-6400C3)
Corsair XMS2 PC2-6400PRO CL4-4-4-12 (DDR2-800) (TWIN CM2X1024-6400C4PRO)
Corsair XMS2 PC2-8500U CL5-5-5-15 (DDR2-1066) (TWIN2X2048-8500C5)
Corsair XMS2 Dominator Series PC2-8500U CL5-5-5-15-2T (DDR2-1066) (TWIN2X2048-8500C5D)
Corsair XMS2 Dominator Series PC2-8888U CL4-4-4-12-2T (DDR2-1111) (TWIN2X2048-8888C4DF)

Crucial Ballistix PC2-6400U CL4-4-4-12 (DDR2-800) (BL2KIT12864AA804)
Crucial Ballistix PC2-5300 3-3-3-12 D9GMH
Crucial Value CL5 D9GMH + D9GKX

GSkill GBHZ old D9GMH
G.Skill PC2-4200U CL4 (DDR2-533) (F2-4200PHU2-2GBNT)
G.Skill PC2-5300U CL5 (DDR2-667) (F2-5400PHU2-2GBNS)
G.Skill 2GB F2-6400PHU2-2GBNS ab 0614 Bios
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-2GBNR)
G.Skill PC2-8000U CL4-4-4-5 (DDR2-1000) (F2-8000PHU2-2GBHZ)
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-1GBNQ)
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-2GBNQ)

^Inhalt​

G.e.i.L PC2-6400 CL4-4-4-12 (PC800) (GX21GB6400UDC)

Kingston DDR2-RAM 2x512MB 533MHz KVR533D2N4/512
Kingston DDR2-RAM 2x1024MB 533MHz KVR533D2N4K2/2G
Kingston HyperX DIMM 1 GB DDR2-750, KHX6000D2/1G ( max 850 mhz)

MDT PC2-6400U CL5 (DDR2-800) (M1GB-800K)

Mushkin EM2-5300 2048MB PC2-5300U CL5 (DDR2-667) (991382)
Mushkin EM2 PC6400 2048MB DualKit

Cellshock DDR2-800 CL4 (CS2221041)


OCZ OCZ2P10002G-K (OCZ Platinum Enhanced Latency XTC)
OCZ2N9001GEB
OCZ28001024EBDCPE- (OCZ Platinum DIMM Kit 1024MB PC2-6400U CL4-3-3-8)
OCZ2N11001G

Hynix HYMP564U64BP8-S5 (512MB 5-5-5)
Hynix HYMP512U64BP8-S5 (1GB 5-5-5)
Hynix HYMP564U64AP8-S6
Hynix HYMP512U64AP8-S6


Golden Emp. 8HTF6464AY-80EA3
Golden Emp. 16HTF12864AY-80EA3
Golden Emp. 8HTF6464AY-80ED4
Golden Emp. 16HTF12864AY-80ED4
Golden Emp. 8HTF6464AY-80ED4
Golden Emp. 16HTF12864AY-80ED4
Golden Emp. 8HTF6464AY-80ED4

Transcend TS64MLQ64V8J (Transcend DIMM 512MB PC2-6400U CL5)

TwinMos ??? M2Y51264TU88A2B-25

NANYA NT512T64U88B0BY-25
NANYA NT1GT64U8HB0BY-25C

^Inhalt​

eigEigenarten

botBoot-Bug/An-Aus-Bug

Wie äußert sich dieser Bug?
Wird der PC nach dem Herunterfahren komplett vom Strom getrennt, zum Beispiel in dem man das NT danach abschaltet, wird das Board beim nächsten Systemstart zuerst einmal starten, dann wieder ausgehen um dann normal zu booten, was nicht gerade lebensdauerförderlich für die angeschlossenen Festplatten ist.


Kann man dieses Verhalten umgehen?
Den "Boot Bug" nach Netztrennung kann man auf verschiedene Weisen umgehen: Den Rechner herunterfahren und Netzschalter des NT auf AN lassen, sodaß das Board weiterhin mitStandBy-Strom versorgt wird, dann bootet der Rechner beim nächsten Start normal oder mittels Master / Slave Leiste. Der Verbrauch hierbei schwankt zwischen 2 und 20 Watt - je nach angehängten Verbrauchern. Achtung: auch die verwendete Leiste kann den Verbrauch beeinflussen. Mit einer alten Lidl-Leiste lag der Verbrauch bei 3 Watt und mit einer viel aktuelleren Aldi-Leiste zeigte der Verbrauchsmesser bei gleicher Konfig fast 18Watt. Sofern ich mich nicht verrechnet habe, hier ein Rechenbeispiel: 14 Std. täglich "Standby" (also PC heruntergefahren an der Leiste) mit 20Watt bei 0,18€ pro kw/h ergeben ~ 19€ für ein Jahr. Ist Umweltpolitisch nicht ganz korrekt, aber mir den 1,50€ im Monat wert
​

Strap-Verhalten [Umschalten der internen Timings][/B]von Sven Bode
Hier gehts weiter>>

messMesspunkte

vCore

vFSB

​

​

^Inhalt​

BiosBIOS

bif0Bios-Flashen *BETA*

Vor dem Flashen das System auf Standardtakt zurücksetzen.

Es gibt 3 verschiedene Methoden:

EZ-Flash

1. Neues Bios von Asus herunterladen und entpacken
2. Bios-Datei auf Diskette oder USB-Stick speichern
3. Neustarten
4. Entweder beim POST ALT+F2 drücken, oder EZ-Flash im Bios unter Tools/Werkzeuge auswählen
5. Laufwerk auswählen mit TAB, dann ENTER zum Flashen
6. Der Rechner startet nach Abschluss des Flashvorgangs neu​

Afudos

1. Neues Bios von Asus herunterladen
2. Am besten direkt in P5B.rom umbenennen
3. entsprechendes Afudos-Programm von Asus herunterladen
4. Bootbare Diskette erstellen
5. afudos.exe und P5B.rom auf die Diskette kopieren
6. Rechner mit der Diskette im Laufwerk neustarten
7. "a:\" erscheint
8. Dort nun eingeben: afudos.exe /iP5B.rom
9. ENTER Der Flashvorgang beginnt. Den weiteren Anweisungen folgen​

Unter Windows mit ASUSUpdate[Erhöhtes Risiko]

1. Neues Bios von Asus herunterladen und entpacken
2. ASUSUpdate von Asus herunterladen
3. ASUSUpdate installieren
4. ASUSUpdate starten und dem folgenden Dialog folgen
5. Rechner neustarten​

Nun wieder alles so einstellen, wie gewohnt.
Das Flashen war erfolgreich und ihr habt euer BIOS auf die den Letzten Stand aktualisieren.

bif1Flashen älterer Versionen

1. Bios von Asus herunterladen
2. Am besten direkt in P5B.rom umbenennen
3. Afudos v2.07 von hier herunterladen
4. Bootbare Diskette erstellen
5. afudos.exe und P5B.rom auf die Diskette kopieren
6. Rechner mit der Diskette im Laufwerk neustarten
7. "a:\" erscheint
8. Dort nun eingeben: afudos.exe /iP5B.rom /n /pbnc
9. ENTER Der Flashvorgang beginnt. Den weiteren Anweisungen folgen​

bif1Totes Bios wiederbeleben

Bei Ami-BIOS braucht man eine Diskette, bei dem das BIOS-Image als "amiboot.rom" im Rootverzeichnis liegt. Die legt man ein, schaltet den Rechner ein und hält eine magische Tastenkombination (üblicherweise Ctrl + Home, deutsch Strg + Pos1) gedrückt. Das System sollte dann beepen, auf die Disk zugreifen und das BIOS flashen (der Bildschirm bleibt dabei aber dunkel - Flash-Ende wird durch einen oder mehrere Beeps angezeigt).

Weitere Verarbeitung folgt, bei Fehlern PM an mich.


bif2PECI-Interface

***In Arbeit***​

bif3Static Read Control

***In Arbeit***​

​

trsTreiber/Software

Aktuelle Treiber gibt es auf

support.asus.com

• chipAktuelle Chipsatztreiber bei Intel

  >>Link<<
• soundSoundtreiber
  • Update von 4750 auf Version 4580"

    (ohne Knacken)
  • Vollversion fuer XP Version 4580
• ahciAHCI-Einbindung

  AHCI-Einbindung bei der Neu-Installation von Win XP (für alle, die das auch wissen wollten).

  Vorbereitung (Treiberdiskette erstellen)
  1. Datei iata62_cd.exe von der Intel-Webseite runterladen
  2. Datei in d:\temp\ kopieren (Beispiel)
  3. Start>Ausführen> "d:\temp\iata62_cd.exe -a -a"
  4. Den Lizenzvereinbarungen zustimmen.
  Anmerkung zu 3. und 4.: Keine Angst, es wird nichts installiert, auch wenns so aussieht.
  5. Die Dateien aus dem Verzeichnis c:\programme\intel\Intel Matrix Storage Manager\Driver (...\Driver64 bei der

  64bit edition) auf eine Diskette speichern (direkt nach a:\ )


  Win-XP-Installation
  1. Nach dem Neustart ins Bios gehen
  2. Main > IDE Configuration > SATA Configuration [Enhanced]
  3. Configure SATA as: [IDE/RAID/AHCI]
  4. AHCI auswählen
  5. Bootreihenfolge: CD oder DVD-Laufwerk muss an erster Stelle stehen
  6. F10 und Neustart (vorher noch Win XP Installations-CD einlegen )
  7. Irgendwann gleich zu Beginn wird man aufgefordert, F6 zu drücken -> F6 drücken
  Anmerkung zu 7.: Bei mir ist dann nicht gleich was passiert, hab F6 noch paarmal weitergedrückt, ist nix

  "Schlimmes" passiert
  8. Irgendwann stellt Windows fest, dass es gar keine Festplatte gibt, aber man kann, wenn man möchte, einen

  externen Treiber einbinden (JA!)
  9. Diskette rein, Windows-Installation lädt die nötigen Dateien ohne zu mucken von der Diskette
  10. Dann wird festgestellt, dass 3 Treiber zur Verfügung stehen (RAID, AHCI, SCSI) - AHCI wählen
  11. Danach alles wie gehabt - bis es dann heisst: Fertig!

  Dank an pheeacs für dieses Tutorial]
  ​

^Inhalt​

nbsStrap-Verhalten[Umschalten der internen Timings]




Auslöser der ganzen Problematik - verbunden mit dem Performanceeinbruch ist
hier zu finden.

Für die Praxis relevant ist der Verlauf der grünen Linie welcher sich bzgl. der Performance wie folgt äußert.

Beispiele:
Boot bis 400 (laut Kurvenverlauf Strap 1333 genannt) - hier im Forum gerne 1067er genannt - ein SuperPi 32M

Durchlauf:



bis dorthin ist die Welt noch in Ordnung (bis FSB 400) aber dann mit FSB 401:



wie kann man diese Situation umgehen - diesen Performanceabfall, hervorgerufen durch Verlangsamung der internen

Chipsatztimings, wenn man im Bios FSB 401 einstellt und somit in der "langsameren" Strap (1600 lt. Diagramm oder

im Forum 1333) landet? [Anm.: Strapverhalten wg. FSB1333-CPUs neu prüfen]

Mittels eines Tools wie

Clockgen
wenn man vorher mit einem FSB von max 400 gestartet hat. Aber dabei gilt es zu bedenken:
1. Boot mit 333-400 - wenn Boot mit weniger werdet ihr Schwierigkeiten haben die 400 zu erreichen (langsamere

Straps)
2. Genug Boardspannung einstellen - ein guter Wert für FSB 400-420 bei der Arbeit mit Clockgen sind 1,45V - 1,55V

auch möglich, mehr bitte nur mit WaKü.

Kurze Erläuterung bei der Einstellung des Tools:
1. Herunterladen (Siehe Link) oder eben hier:

http://www.computerbase.de/downloads/software/systemueberwachung/clockgen/?url=11187
2. Tool Starten und auf "PLL Setup" klicken
3. Im Clock Genarator Setup den Taktgeber CY28551 auswählen
4. Ignore GSB/PCI anklicken
5. Apply Selection
6. Dann über PLL Control den Takt erhöhen

Selbstverständlich muss man dieses nicht nach jedem Start einstellen,
Unter "Options" Punkt "Apply Current Setting at Startup" einfach aktivieren

Resultat ist dann folgendes:



keine Verlangsamung mehr ...



...und funktioniert auch mit 4GB

Dank an Sven Bode

^Inhalt​

oceOC-Einstellungen

• Gute Erklärung zu den wichtigsten Einstellungen bei XS.org

  >>Link<<
• Overclocking-Guide bei tthetechrepository

  >>Link<<
• Zusammenspiel von FSB, CPU und RAM (Teiler) (dank an Shaguar)

  >>Link<<

oclOC-Liste


oclhwmHardware-Mods

Hier Pics zum VDroop Mod


Anklicken der Bilder führt zur großen Version]

noch ein Link dazu: http://www.xtremesystems.org/forums/showpost.php?p=2007217&postcount=30

Ein Bleistift ist ausreichend dafür
[Modifikationen auf eigene Gefahr und unter Verlust der Garantie]

^Inhalt​

raz
Passendes Zubehör

• Speicherkühler
  • OCZ - XTC Memory Cooler
  • Corsair Airflow RAM-Kühler

Unterschiede P5B --- P5B deluxe (WiFi):

Die Unterschiede werden in dieser Liste von Asus sehr gut dargestellt:
http://event.asus.com/2006/mb/P5B/models.html

Darüber hinaus gibt es Unterschiede in den Bios-Einstellungen, die dazu führen, dass das P5B keine so guten OC

Eigenschaften wie das P5B Deluxe (WiFi) besitzt. (Dies wird hoffentlich durch ein Bios-Update gelöst)

vDimm 1,8-2,1 / vCore 1,2125 - 1,7 (P5B)
vDimm 1,8-2,45 / vCore 1,1 - 1,7 (P5B Deluxe)

Einmal kann man die Speicher-Riegel beim P5B Deluxe mit mehr Spannung versorgen, was dazu führt, dass man sie bei

höherer Taktung stabil laufen lassen kann.

Zum anderen kann die Spannung der CPU beim P5B deluxe deutlich niedriger gesetzt werden als beim P5B

(non-deluxe). Im Fall eines Allendale hat dies z.B. den Vorteil, dass man ihn mit dem Standard-Takt auf 1,1V

laufen lassen kann, während man beim non-deluxe erst bei 1,2125V anfangen kann und somit Potenzial verschenkt

(Strom / Temperatur).

amnAnmerkungen zum Thread

allAllgemeines

Eure Mitarbeit ist natürlich erwünscht!​

chaChangelog

26.03.10 V1.00: Die jeweils letzten BIOS-Versionen nachgetragen
28.07.07 V0.41: BIOS-Flash-Guide hinzugefügt
20.07.07 V0.35: Noch mehr Infos eingefügt
20.07.07 V0.30: Weitere Infos eingefügt
19.07.07 V0.11: Geordnet, Bios-Changelogs aktualisiert
19.07.07 V0.10: Erster Release: Vorläufige Gliederung eingefügt​

danDanksagungen

• Seppelchen dafür, mich zu überreden, den Thread zu übernehmen und Infos
• Sven Bode für das Versorgen mit Infos
• pheeacs für das AHCI-Tutorial
• Berlinrider
• Antivirus für das Erstellen des ersten Sammelthreads
• Und die vielen anderen, die hier aktiv sind

^Inhalt​

​



[Freeeezer]

dafür sollte es ebenfalls auf der asus-hp eine cpu-support-list geben, fürs delux gibts das jedenfalls...



[mr.it]

danke habs gefunden, was meinen die damit?

"beta,Due to chipset limitation, 1333FSB processors can only run at a maximum speed of 1066FSB on this motherboard"

- heisst das die cpu mit z.b. eigentlich 3ghz (Core 2 Quad Q9650(rev.E0,3.00GHz,1333FSB,L2:12MB) ist dann langsamer getaktet?



[Bucho]

@mr.it

Frag' mich nicht warum die da das hinschreiben ... wohl weil der P965 Chipsatz eigentlich nur für 266MHz FSB (1066 Quad Pumped) ausgelegt ist.
Das P5B-E Plus Board kann jedoch bestimmt auch mind. einen FSB von 333MHz (1333 Quad) stabil betreiben. Lt. einigen Reviews schafft das Board sogar zwischen 450 - 500MHz FSB stabil (mit einem Core 2 Duo). Mit einem Quad wird es wohl etwas weniger sein.



[mr.it]

okay danke für die info, das board schafft tatsächlich mehr betreibe derzeit nen C2D E4300 der 1,8Ghz hat mit 2,57Ghz problemlos



[bAssI]

okay danke für die info, das board schafft tatsächlich mehr betreibe derzeit nen C2D E4300 der 1,8Ghz hat mit 2,57Ghz problemlos

Jo nen E4300 hat ja auch nur 200FSB :P un du betreibst ihn derzeit mit 285 mhz FSB sind aber immerhin schon 19mhz mehr als die Mainstream-/älteren C2D (für die das Board gebaut wurde) normal fordern
Mach ma den Multi runter auf 6, und Ram auf 1:1 un dann gib dem Board mal FSB bis kein Bild mehr kommt...aber ich denk ma weit kommste nicht...die E4xxx waren nicht so die FSB wunder. Aber dank hohen Multi brauchen sie es auch nicht wirklich sein...das stört mich ja so an den neuen CPUs...die mit ihrem blöden 333 un bald 400mhz FSB......un dann nen verkackt kleinen Multi...da muss man ne CPU kaufen die entweder nen freien Multi hat oder ne teure mit zumindest Multi 8 aber das kann man sich auch sparen denn der Taktgewinn im Alltag lohnt den Mehrpreis auch nich ...



[mr.it]

meinst du damit das wenn ich multi 6 und ram 1:1 mache das ich dann höher komme? tempmässig ist nämlich noch luft habe mit luftkühlung unter vollast maximalst knappe 60°C bei 2,57ghz



[bAssI]

naja 60 grad sind bei der cpu dann im dauerbetrieb auch schon die obere grenze
mit cpu multi und ram multi runder, kannst du bis zu einem gewissen grad diese beiden komponenten als fehlerquelle ausschließen, wenns darum geht das fsb limit des boards zu ermitteln.

hast schon mal geschaut was du noch an spannung vllt runter gehen kannst?



[jpritzkat]

Hab gestern auf nem P5B (ohne E etc.) versucht, Windows XP im AHCI Modus zu installieren. Problem: der originale Intel Matrix Treiber unterstützt das P5B nur unter Vista, nicht unter XP. XP Setup findet keine Festplatten im AHCI Modus, außer sie hängen am Jmicron. Abhilfe schuf dann dies hier: http://www.computerbase.de/forum/showthread.php?t=248166

Nur so als Tipp, damit nicht noch einer an seinen Pc-Kenntnissen zweifelt, wie ich gestern. Performancetechnisch macht AHCI wohl keinen Sinn unter XP, wenn man aber parallel Windows Vista / 7 installiert, geht's ja nicht anders, wenn man AHCI nutzen will.

So, ich hoffe mal, das war nicht allen bekannt...



[benton18]

Hallo!
Will auf das P5B-E plus 1066er ram knallen, wird offiziell ja nicht unterstützt.
Wie taktet der Ram dann mit 333FSB? hat wer das baord und 1066er ram?
Passen die Ramteiler gut?
danke und lg



[xTFC360x]

Das P5B-E Plus ist ja quasi das PB Deluxe...Bei mir hat das nur Probleme bereitet! Du musst ja den RAM übertakten, um auf 1066 zu kommen und über den FSB bekommst du das schon gar nicht hin, vor allem nicht mit dem E6600!? Die Kombination hatte ich nämlich auch....



[bAssI]

Das P5B-E Plus ist ja quasi das PB Deluxe...Bei mir hat das nur Probleme bereitet! Du musst ja den RAM übertakten, um auf 1066 zu kommen und über den FSB bekommst du das schon gar nicht hin, vor allem nicht mit dem E6600!? Die Kombination hatte ich nämlich auch....

Versteh ich nich...bei 266mhz FSB stellste DDR2 800 Multi ein (grob 1,5 * FSB)
Stellst dann FSB auf 355 mhz haste DDR2 1066 aufm ram



[xTFC360x]

Versteh ich nich...bei 266mhz FSB stellste DDR2 800 Multi ein (grob 1,5 * FSB)
Stellst dann FSB auf 355 mhz haste DDR2 1066 aufm ram

Du meinst wohl eher 533MHz statt 355

Habe es mit Memset und im BIOS versucht, keine Chance. Bei meiner Kombi damals jedenfalls nicht... Dann kam der "Strap-Bug"



[benton18]

Jedenfalls läuft der RAM mit 1066, wenn ich die timings im bios auf auto lassen ,sprich manage by spd.
Er fährt dann die timings5-5-5-18.
Ramvolt hab ich auf 2.1 gedreht.

Wenn ich aber timings manuell anpassen will, fährt der rechner nicht hoch.

Mit dem Ramteiler auf 800, kann ich schön timings einstellen(da fahr ich dann mit 4-4-4-12).

Was soll die Dominators sind sdicher tolle rams und irgendwann kommt sowieso ein neues MB,, muss ich halt eines nehmen, wo ddr2 unterstützt, was solls

---------- Beitrag hinzugefügt um 00:15 ---------- Vorheriger Beitrag war um 00:12 ----------

jetzt hab ich aber noch eine andere Frage:

Und zwar hab ich immer wieder Soundausfällt von mehreres sekunden.
Der Soundmax Gerätemanager meint dan ich hab die boxen abgesteckt, und kurz darauf fragt er was ich an der grünen buchse angeschossen hab. ständig das gleiche Spiel.
Denk da hat die buchse einen wackler. Am Front haut alles hin. Ht schon mal wer son problem gehbt?



[bAssI]

Du meinst wohl eher 533MHz statt 355

Habe es mit Memset und im BIOS versucht, keine Chance. Bei meiner Kombi damals jedenfalls nicht... Dann kam der "Strap-Bug"

1066mhz sind immer nur der effektive Takt und nich der reelle.
Der reelle Ramtakt errechnet sich aus dem FSB und eingestellten MULTIPLIKATOR....es gibt keinen TEILER oder kannst du bei 266mhz FSB weniger als "effektiv" DDR2 533 fahren?!
also noch ma

BASIS:
Man hat max. einen Ram-Multi von DDR2-800 auf Grundlage eines Standard-FSB von 266mhz.
400mhz ram : 266mhz fsb = 1,5 *dies ist der anliegende Multi*

Will man nun DDR2-1066 rechnet man eben rückwärts...
533mhz ram (DDR2-1066) : 1,5 = 355mhz FSB

stellst das also ein haste auch ohne offizieller Unterstützung den gewünschten Ram-Takt.

Hoffe jetzt is verständlicher was ich meinte? Und da nun die aktuellen CPUs (ausnahme low budget teile) mit nem FSB von 333mhz arbeiten, sollten 355 nun wirklich kein Problem sein

Mit meinem schaffte ich stable 550 fsb...dann hatten meine D9GMH doch keine lust mehr

Mir fällt aber gerade ein wo das Problem liegen könnte....wie ich schon öfters angesprochen habe, hat das P5B arge probs mit 2GB modulen weil der trfc wert nicht höher wie 42 geht...man brauch aber meist 52 oder höher.
vllt lags daran? zumindest war das bei mir so und da hat auch ein umflashen des rams und "auto" einstellung im bios nichts wirklich gebracht.

Zu dem Sound prob kann ich nichts sagen...die soundkarte soll eh schrott sein und ich nutze nun scho 4 jahre oderso meine xfi und werde dies hoffentlich auch nicht so schnell ändern müssen aber denke auch das du da nen wackler hast.



[Freeeezer]

Mir fällt aber gerade ein wo das Problem liegen könnte....wie ich schon öfters angesprochen habe, hat das P5B arge probs mit 2GB modulen weil der trfc wert nicht höher wie 42 geht...man brauch aber meist 52 oder höher.
vllt lags daran? zumindest war das bei mir so und da hat auch ein umflashen des rams und "auto" einstellung im bios nichts wirklich gebracht.

kann ich leider alles bestätigen :-(

konnte mir hier auch keiner weiterhelfen: http://www.hardwareluxx.de/community/showthread.php?t=652024

obwohl es angeblich gehen soll: http://www.xtremesystems.org/forums/showpost.php?p=2931430&postcount=8



[W4NN1]

habe atm ein problem mit meinem asus p5b deluxe wifi. wenn ich frontusb am board anschliesse bekomme ich gelegentlich bluescreens wie z.b irql_not_less_or_equal oder Bad_Pool_Collar. Ist jemandem das problem bekannt und kann mans evtl mit einem biosupdate beheben ?



[Bucho]

habe atm ein problem mit meinem asus p5b deluxe wifi. wenn ich frontusb am board anschliesse bekomme ich gelegentlich bluescreens wie z.b irql_not_less_or_equal oder Bad_Pool_Collar. Ist jemandem das problem bekannt und kann mans evtl mit einem biosupdate beheben ?

Schon wenn Du nur die Kabel von den USB Anschlüssen am Gehäuse ans Mainboard ansteckst, oder wenn Du ein Gerät an den Front USB Anschlüssen betreibst?

Falls es NUR mit den Anschlüssen schon Probleme macht würde ich mal drauf tippen daß die Anschlüsse am Gehäuse einen Defekt haben. (haben wo einen Datenkurzschluss / nehmen Störungen auf etc.)

Falls es passiert wenn ein Gerät an den Front USB Anschlüssen steckt das aber funktioniert wenn man es hinten an den Board-eigenen USB Anschlüssen ansteckt dann wird es wohl an der Spannung liegen. Das Problem (haben so ziemlich alle Boards): Generell sollte ein USB Port 5V mit ca. 500mA liefern können. Je nach Board kann das variieren und sogar ein wenig vom Netzteil abhängig sein ob es nicht vielleicht sogar noch weniger sind.
Die 500mA sind auch als Spitze angedacht - und es sollte auf dauer kein USB Gerät dran hängen das so viel dauerhaft benötigt.
So - nun haben aber viele Gehäuse (meist die billigen bzw. älteren) keine besonders guten Front Anschlüsse / Kabel. Was bedeutet daß hier noch etwas an Leistung verloren gehen kann.

Tja und wenn da nun ein Gerät dran hängt das vielleicht nicht auf dauer die benötigte Leistung erhält kann das halt in solchen Fehlern ausarten.
irql_not_less_or_equal oder bad_pool_caller deuten häufig auf Treiberproblemen oder gar Hardwareproblemen hin.
Kann natürlich auch alles mögliche andere sein ...

Gegen den Stromverlust an den Front USB Ports hilft auch ein BIOS Update nicht. Falls Du hast könntest Du ja so ein USB Slotblech zum testen ausprobieren. Sprich die Front USB abstecken und statt dessen so ein Slotblech mit USBs dranstecken und dort Deine Geräte ausprobieren.
Wenn's funktioniert ist das Gehäuse schuld.
Falls nicht dann das Mainboard. In dem Fall kannst Du nicht viel dagegen tun.
Nur das Netzteil mal testweise gegen ein besseres / stärkeres tauschen - vielleicht hilft das auch.

Und zu guter letzt kann man natürlich nie ausschliessen daß das Mainboard auch einen defekt / ein Problem hat.



[Buzzdee]

Hallo zusammen,

ich habe nach langer Zeit mal wieder meinen PC etwas erweitert und hab mich wieder ein wenig an's OC getraut. Ich würde gerne mal Eure Meinung zu meinen Einstellungen hören ob da ein grober Fehler vorliegt oder ob das alles so erstmal o.k. ist.

Technik:
- P5B Deluxe / Bios 1238
- Q9400
- 2* G Skill F2-6400CL4-2GBPK = 4 GB

Einstellungen im BIOS habe ich mal angehangen. Ist das so o.k. (insbesondere die Spannungen) ?

Nach 10 min. Prime95 liege ich bei der CPU so bei 61 Grad. Sieht doch gut aus, oder?

Grüße
Basti



[van]

Past alles, aber mach es lieber gleich richtig, also FSB400 und dann 3,2ghz... das wird die cpu ja wohl packen, dann bist du auch noch in der schnellen strap.

sb vcore kannst du eine stufe kleiner machen.

cpu spannung jenachdem anpassen...

macht dein ram auch die 1000mhz ??? ansonsten bei 800 bleiben.

Aber wie gesagt hauptsache FSB400, schöne runde zahl und so lohnts sich auch.


Ich hab btw auch noch ein p5b deluxe und werde es auch nicht hergeben solang es läuft. es gibt ja jetzt sogar schon controllerkarten für usb 3 und sata 6gb usw... warum ein neues mb? cpu ist top schnell und grafikkarten sind auch kein thema.

Das board läuft und läuft und macht nicht ein problem, so muss das sein.



[Buzzdee]

Danke, bin jetzt auf 400. Wollte mich langsam rantasten ...

Habe die CPU Spannung erstmal so gelassen, Prime läuft gerade nochmal durch. Den RAM lasse ich lieber auf 800 da ich dafür keine extra Kühlung habe. Habe die Spannung auf 2V gesenkt. Das passt schon, ich will ja nicht übertreiben.

Habe auch gerade gemerkt das ich beim zusammenbauen einen kleinen Fehler gemacht habe.
Beim letzten Prime (schon mit 400) gingen meine CPU-Temps bis auf 70. Das kam mir schon vorher so komisch vor ...
Ich Blödmann habe den Lüfter an meinem Scythe Infinity falsch angebaut ... ... saugen statt blasen ...
Jetzt pendeln die Temps unter Last sich bei 60 ein ... aber gut zu sehen das der Scythe trotzdem gut kühlt ...

Grüße
Basti



[van]

ist saugen nicht richtig? die warme luft muss doch weg.. ich kenn die kühler/lüfter aber auch nicht.

aber hauptsache temps sind ok. fsb 400 ist gut und sollte auch für ewig passen.

bisschen feintuning noch hier und da und dann ist das ne runde sache...



[Buzzdee]

na er muß es ja durch die lamellen nach hinten blasen. und dort wird es durch den gehäuselüfter nach draußen gepustet ...



[van]

gut, kommt drauf an wie man es sieht hauptsache funktioniert...
schonmal probiert ob du mit der cpu vcore noch runter kannst?



[Buzzdee]

hmmm, warum zeigen mir eigentlich alle Programme immer eine andere VID als im BIOS eingestellt an? Und dann auch noch unterschiedlich (CPUID 1,3 / PC Wizard 1,238) ... BIOS cpu vcore 1,3375.
Prime lief jetzt eine Stunde stabil bei dem Wert.



[van]

liegt am vcore droop.

geh weiter runter bis es unstabil wird und dann wieder etwas rauf. macht sich recht schnell bemerkbar. macht ja auch keinen sinn unnötig strom zu verschwenden.



[WhiteStar99]

Hallo,
ich nutze seit kurzem Win7 64Bit und wollte daher meinen Speicher auf dem P5B Deluxe Wifi aufrüsten.

Zur Zeit verbaut ist 2*1GB von Corsair:
Corsair TwinX 6400, laut CPU-Z mit 5-5-5-18 im Dual Channel Betrieb.

Ist es möglich zusätzlich zu den 2GB noch einmal 2*2GB einzusetzen, also dann insgesamt 6GB?
Ich dachte da an die hier von Corsair (TWIN2X4096-6400C5): http://www.amazon.de/Corsair-4GB-Ar...TF8&coliid=I2KWUV7ZT9FRZ9&colid=20NVNMB0P7DDB

Danke und beste Grüße
WhiteStar99



[van]

Habe auch eine Frage.

Wenn ich alle 6 Sata Plätze in benutzung habe, muss ich dann irgendwelche spannungen für die southbridge im bios höher stellen? Oder irgendwas anderes?



[bAssI]

Hast du denn probs mit wenn alle 6 belegt sind?



[Jackie78]

Kann mir jemand einen Tip zum Onboard Audio des P5B Deluxe unter XP geben? Wenn ich vorne einen Kopfhörer anschliesse, so habe ich da keinen Sound, ich muss in den Ausgabeeinstellungen von Winamp oder mediamonkey die Frontausgänge explizit einstellen. Ich hätte es aber gerne so, dass er automatisch auf den Frontkopfhörern Sound ausgibt, wenn ich welche einstecke. Das einstecken der Kopfhörer erkennt er übrigens, aber er legt dann die Standardaudioausgabe nicht darauf.



[jpritzkat]

Habe nen P5B und ne E8400 CPU, 6GB RAM.

Habe den E8400 jetzt auf 3,6Ghz gekriegt mit etwas Vcore Erhöhung (1,357V) und auch bei der NorthBridge musste ich etwas helfen.

So weit läuft er Primestable. Was aber echt nervt: nach fast jedem Kaltstart, bei dem vorher das NT ganz aus war, also keine Spannung anlag, stellt das Board die CPU zurück auf 2,41 Ghz. Dann geh ich ins Bios, speichere die alten Einstellungen und weiter geht's. Die alten Einstellungen sind sogar noch da!

Was kann ich tun?

Danke übrigeens für den super gepflegten Eingangspost, hat mir sehr sehr geholfen!
