[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)

Rampage IV Extreme Sammelthread (Intel X79)





​

Bilder Quelle: Asus HP



Specifications

Spoiler

Specifications

CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links

Spoiler

ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen

Spoiler

Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold

Preissuchmaschine

Spoiler

Geizhals
Idealo
Heise
Hardwareschotte

Reviews

Spoiler

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<



[spywarrior123]

Wie jetzt?
Der RAM läuft nicht auf 2133 Mhz, hab auch den gleiche wie du von G.Skill!
Ich hät gemeint da brauch man nur das XMP Profil aktivieren und los gehts?!
Meiner sollte nach dem XMP Profil(NR.1) 2134 Mhz laufen. hmm werd dann mal updaten



[bonidinimon]

Hast du auch wirklich denselben Speicher? Ich hab nämlich diesen da: http://www.gskill.com/products.php?index=440&c1=1&c2=3

Ja irgendwie will meiner nicht mit 2133MHz, bekomme schon nach 10 Minuten Fehler in Prime, auch ohne übertaktung Hab auch das XMP-Setting an und bin bis auf 1,65v hoch, aber nix da... darum hatte ich ihn immer mit 1866Mhz @1.50v am laufen. G.Skill meinte, dass der Speicher vielleicht defekt ist, aber da ich das Problem mit allen 4 Riegeln habe, denke ich, liegt das vielleicht eher am Bios bzw. an der Ram-Kompatibilität des Rampage Formula. Ich werde morgen mal updaten und bin schon sehr gespannt, ob das neue Bios etwas bringt



[Fresh_Thing]

Hat hier schonmal jemand einen Xeon E5 auf einem der Asus Bretter getestet ?!



[Coolermaster20]

Hallo zusammen, weis jemand was der Tempwert CPU Package in Aida64 ist und wie warm der werden darf bzw wie warm darf der rest (auf CPU bezogen) werden. Wäre nice.
Was mich bissle stutzig macht sind meine Temps, ich hab ein 360 er Radi Phoby G-Changer und nen 120er EK Radi. der Phobia sitzt oben in meinen Corsair Obsidian 800D und der EK sitzt hinten und bläst rein. mit 4 ghz und 1,2v hab ich Kerntemps um die 60-67 grad. Ist das nicht n bisschen wenig für ne Wasserkühlung?? Ich habe ne etwas Übertacktete GF GTX 580 und den I7 im Kreislauf. Die Geforce hat 40-50grad unter last. Wassertemperatur ist unter last zwischen 30 und 35 grad.



[spywarrior123]

Hast du auch wirklich denselben Speicher? Ich hab nämlich diesen da: G.SKILL-Products

Ja irgendwie will meiner nicht mit 2133MHz, bekomme schon nach 10 Minuten Fehler in Prime, auch ohne übertaktung Hab auch das XMP-Setting an und bin bis auf 1,65v hoch, aber nix da... darum hatte ich ihn immer mit 1866Mhz @1.50v am laufen. G.Skill meinte, dass der Speicher vielleicht defekt ist, aber da ich das Problem mit allen 4 Riegeln habe, denke ich, liegt das vielleicht eher am Bios bzw. an der Ram-Kompatibilität des Rampage Formula. Ich werde morgen mal updaten und bin schon sehr gespannt, ob das neue Bios etwas bringt

Hiho,
hab doch nicht den selben Speicher wie du , aber einen ähnlichen:
16GB-Kit G.Skill RipJawsZ C3-17066U CL9-11-10-28 (DDR3-2133)
Die Latenzzeiten sind doch etwas anderns, deswegen hab ich mir gegen deine
entschieden,läuft auch Prima! Hab auch grad das neue BIOS draufgetan, naja
jetzt weis ich wenigestens wied man den Boot Sceen zurücksetzt auf normal

@Coolermaster20:

Ließ mal bitte deine Temps bei Core Temp aus, bei mir Zeig es da manchmal auch ziehmlich kommisches Zeug an?!



[Gelöschtes Mitglied 22910]

Hat hier schonmal jemand einen Xeon E5 auf einem der Asus Bretter getestet ?!

Auf dem Asrock Bord sollen sie laufen.

Ich denke mal nach einem Bios update laufen diese sicher,wenn die Mikrocodes implementiert sind.



[Fresh_Thing]

Das hoffe ich,
hab heute Rimabo's 1302'er Bios drauf gemacht, hoffentlich läuft das Teil damit



[emperator]

Hat hier schonmal jemand einen Xeon E5 auf einem der Asus Bretter getestet ?!

Scheint zu laufen.
Ultimate 8-core mATX Powerhouse: Xeon E5-2690, R4G, 7970DCii and more! by VR-Zone.com



[BulliT]

Das hoffe ich,
hab heute Rimabo's 1302'er Bios drauf gemacht, hoffentlich läuft das Teil damit

Lass Krachen Artur



[Fresh_Thing]

Jo
Laut dem Test vom Emperator reichen ja schon 3Ghz beim Xeon um vergleichbar schnell wie ein 3960X @ 4,5Ghz zu sein



[shorty71]

Das kommt aber ganz auf den Bench an



[Atlas100]

Hi Leuts,

ich hoffe Ihr könnt mir weiterhelfen sonst schmeiss ich mein System aus dem Fenster.

Komme aus der X58 Ecke und hab dort mit OC etwas Erfahrung - da wars ja auch einfach als jetzt!
Jetzt auf ein RIVE, 3730, Corsair Dominator GT (2133) upgegradet und? Gefrustet.....

Ich benutze den Standby (S3) unter Win7 immer und bekomme das OC damit nicht zum laufen.
Die CPU bekomme ich mit 4.5GHz@1.34VCore und 2133 mittels X.M.P. Profile stabil zum laufen.

Versetze ich den PC aber in Standby und lasse ihn wieder aufwachen verharrt die CPU bei 1200MHz und taktet nicht mehr hoch.
Der nächste Standby fürhrt dann ins Nirvana (Power LED blinkt, PC ist aber an).

Was kann ich machen?
RAM auf 1333 und nur CPU auf 4.5GHz lief auch nicht - am RAM kanns also nicht liegen.....

Runter auf 4.4GHz und VCore auf 1.4 hoch (Nur mal zum testen) hat auch nix gebracht....

ist das damit ein Bug?
VErwendet ihr keinen Standby?


Danke für jedwede Infos!!!


Gruss

Atlas



[Maniac81]

Das hoffe ich,
hab heute Rimabo's 1302'er Bios drauf gemacht, hoffentlich läuft das Teil damit

Läuft er damit? ich habe gerade einen Versuch mit dem 1202 gemacht, da kommt nur der 5a internal CPU Error
mit meiner CPU (8 Kern 3Ghz ES).



[Fresh_Thing]

Probier mal das 1302 von Rimabo (ganz oben)



[Maniac81]

Das 1302 ist für das Formula, ich habe das Extreme. Das 0018 geht auch nicht, ist auch älter als das 1202.
Das ist echt zum heulen, so eine geniale CPU und das Board spielt nicht mit...



[Fresh_Thing]

Das kann ich mir beim besten willen net vorstellen.
Auf dem mATX solls laufen und auf den großen nicht ?!
Schreib den Support mal an, die sollen dir ein Beta Bios mit den Microcodes zukommen lassen.
Gruß und hallte uns auf dem laufenden



[Maniac81]

Mal sehen was der Support mir sagt. Jetzt heißt es abwarten.



[Fresh_Thing]

Schreib auch hier mal den Doc an, der ist auch sehr hilfreich

http://www.hardwareluxx.de/communit...support-x79-oc-gegeben-oder-nicht-865952.html



[Maniac81]

Super Support von Asus:

"leider gibt es dafür kein Bios und der Prozessor wird auch in Zukunft auf dem Mainboard nicht unterstützt.
Xeon Prozessoren werden nur im Serversegment eine Unterstüzung erhalten."

Na Klasse, dann also ein anderes Board besorgen.



[BulliT]

Schreib auch hier mal den Doc an, der ist auch sehr hilfreich

http://www.hardwareluxx.de/communit...support-x79-oc-gegeben-oder-nicht-865952.html

Ich würde mal sagen zurück zu Arsch-Rock Artur ....aber diesmal das Extrem 11



[Fresh_Thing]

Sind die bekloppt ?!
Und warum läuft es dann auf auf dem mATX Board ?!
Die billig Arsch Bretter tun was vom Support her für Xeon besitzer und Asus nicht ?!
Da kann ich nur sagen, super Arbeitseinstellung, bloss nicht mehr tun wie nötig !!!
Hattest du den Doc mal angeschrieben ?!



[Maniac81]

Hattest du den Doc mal angeschrieben ?!

Ja, habe aber noch keine Antwort bekommen.



[Fresh_Thing]

Bisher immer noch keine Antwort ?!



[Maniac81]

Nein. immer noch nichts.
Ich habe dem Support auch mal den Link von techpowerup geschickt. Mal sehen was denen dazu einfällt. Die haben da ja 1005 benutzt (steht jedenfall auf dem AIDA 64 Screen).
Vielleicht kann das mal jemand testen? (bin erst Mittwoch wieder zu Haus)
Edit: Asrock Bord ist bestellt.



[Fresh_Thing]

Also wenn die uns da nicht weiter helfen dann ...
kann ja echt net sein das Asrock dem Kunden hilft wo er nur kann und die von Asus haben da keinen Bock drauf !!!
Warte mal ab wenn das die Runde macht ...



[Maniac81]

Naja wenn ich sein Profil richtig interpretiere, war er auch gar nicht online. Also erst mal abwarten. Evtl wird ja noch alle gut.



[Coolermaster20]

Kann mir den niemand weiterhelfen?

Außerdem hängt sich seit mehr oder weniger neuem Aida64 beim start auf (beim ladepunkt Raid controller). Es dauert ewig bis das Programm sich öffnet.
Hängt wohl irgendwie mit Intel Rapid Storrage zusammen... und in Crystaldisk Info werden meine 2 Festplatten die vom Chipsatz aus laufen nicht erkannt??
Im Arbeitsplatz bzw. "Computer" sind alle Festplatten aber drin

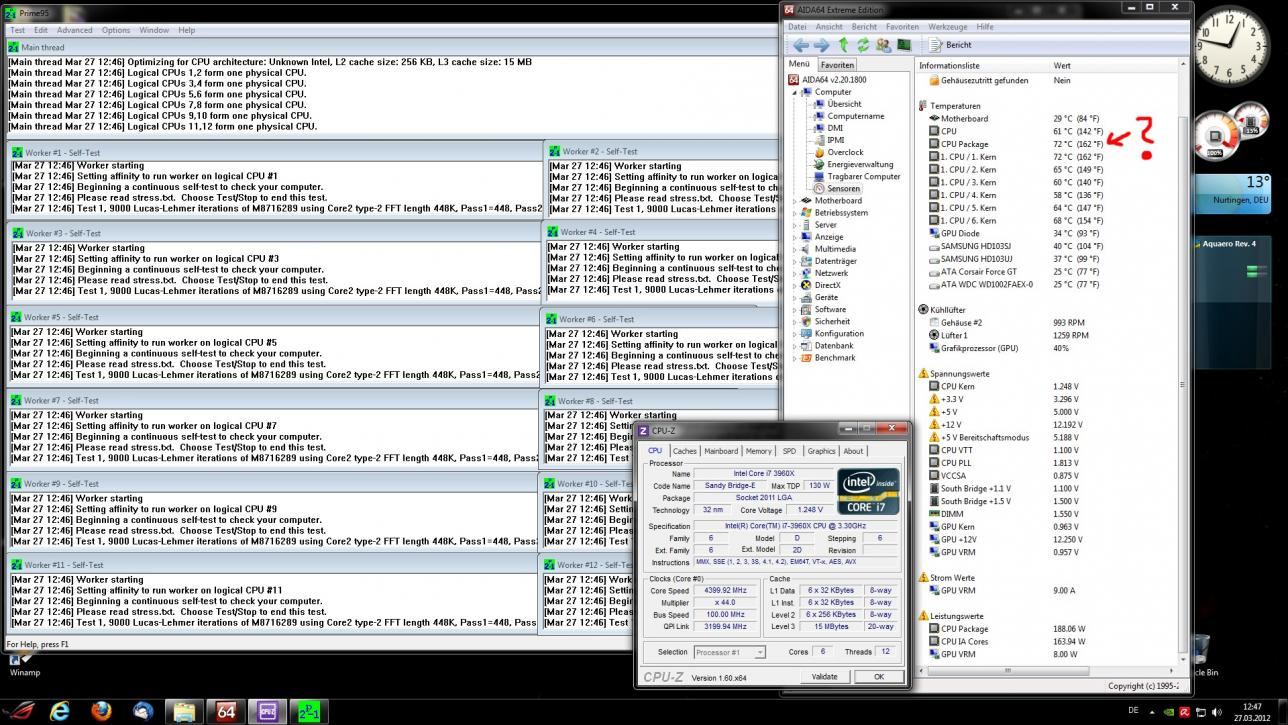

Hallo zusammen, weis jemand was der Tempwert CPU Package in Aida64 ist und wie warm der werden darf bzw wie warm darf der rest (auf CPU bezogen) werden. Wäre nice.
Was mich bissle stutzig macht sind meine Temps, ich hab ein 360 er Radi Phoby G-Changer und nen 120er EK Radi. der Phobia sitzt oben in meinen Corsair Obsidian 800D und der EK sitzt hinten und bläst rein. mit 4 ghz und 1,2v hab ich Kerntemps um die 60-67 grad. Ist das nicht n bisschen wenig für ne Wasserkühlung?? Ich habe ne etwas Übertacktete GF GTX 580 und den I7 im Kreislauf. Die Geforce hat 40-50grad unter last. Wassertemperatur ist unter last zwischen 30 und 35 grad.
Anhang anzeigen 187484



[quotentoter]

Moin moin,

jetzt will ich zum ersten Mal ne Gamerbox zusammenbauen und schon die erste Flaute... Als CPU-Kühler habe ich mir den Scythe Mugen 3 ausgesucht und durfte eben feststellen das diese Kombination mit dem Arbeitsspeicher überhaupt nicht harmoniert...
Jetzt habe ich diesen (und weitere) Threads durchsucht und so langsam beschleicht mich das Gefühl, dass ein Luftkühler so gut wie nie verwendet wird? Gibt es überhaupt einen passenden Lüftkühler?

Bin für jeden Tip dankbar... Danke für Eure Zeit

Grüße



[dbs n]

Freilich wird Luftkühlung verwendet, ich hab z.B. nen NH-D14 auf meinem 3820. Beim Arbeitsspeicher musst du allerdings echt aufpassen, Überhöhe geht da nicht. Sowas wie RipJawsZ passen allerdings exakt drunter. Bei Corsair Vengeance z.B. hast du da aber ein Problem...
Notfalls würde ich halt den Heatspreader abmontieren, bevor du was anderes kaufen musst.



[Maniac81]

Ich kann dir den NH-D14 auch nur empfehlen, wenn er denn ins Gehäuse passt.
