[Sammelthread] Biostar TPower I45 | TP45 HP (Intel P45)

[blockquote]

Biostar TPower I45 | TP45 HP



Quelle: http://www.xtremesystems.org/forums/showthread.php?t=190070​

Inhalt des Sammelthreads

Allgemeine InformationenAllgemeine Informationen

Biostar ist bisher recht unbekannt, aber Anfang Juni tauchten auf einmal Meldungen auf, die in der OC-Szene für Aufsehen sorgten. Denn das neue Board der Firma scheint ein OC-Wunder zu sein. So wurden bisher sehr gute und bisher ungesehene Ergebnisse gezeigt. Als Paradebeispiel kann man hier den FSB-Rekord des Übertakters "youngpro" nennen, der sagenhafte 724MHz erreicht hat. Nun warten alle auf das Board!

​

BilderBilder



Bilder von sao:


​

Spezifikationen Spezifikationen
  • CPU/FSB
    • Intel® Core™2 Extreme Processor
    • Intel® Core™2 Quad Processor
    • Intel® Core™2 Duo Processor
    • Intel® Pentium® Dual-Core Processor
    • Intel® Celeron® Dual-Core Processor
    • Intel® Celeron® Processor 400 Sequence
    • Support FSB 800/1066/1333/1600MHz
  • Intel® chipset
    • Intel® chipset
      - Northbridge:
      Intel® P45 Express chipset
      Intel® Fast Memory Access technology
      - Southbridge: Intel® ICH10R
  • Memory
    • Support Dual Channel DDR2 667/800/1066/1200(OC) MHz
    • 4 x DDR2 DIMM Memory Slot
    • Max. Supports up to 8GB Memory
  • Expansion Slots
    • 2 x PCI Slots
    • 2 x PCI-E x1 Slot
    • 2 x PCI-E x16 2.0 Slot (CFX x8)
  • Audio
    • Realtek ALC888S 8+2 Channel HD Audio
  • LAN
    • Realtek RTL8111C - 10/100/1000 Controller
  • Storage
    • 6 x SATA2 3Gb/s Connector
    • 2 x eSATA Connector
    • 1 x IDE Connector
  • Rear Panel I/O Ports
    • 1 x PS/2 Mouse
    • 1 x PS/2 Keyboard
    • 2 x eSATA2 3Gb/s Connector
    • 6 x USB 2.0 Port
    • 1 x RJ-45 Port
    • 6 x Audio Connector
  • ACCESSORIES
    • 1 x IDE Cable
    • 6 x SATA Cable
    • 6 x SATA Power Cable
    • 1 x S/PDIF Cable
    • 1 x I/O Shield
    • 1 x CD Driver
    • 1 x User Manual
    • 1 x DIY Thermal Kit
  • PCB
    • ATX Form Factor Dimension: 30.5 cm X 24.4 cm ( W x L )


​


Wichtige InformationenWichtige Informationen

[...]

​

Wichtige OC-InformationenWichtige OC-Informationen

FSB-Ergebnisse
Mit einem guten Board, passender Kühlung und dem richtigen Prozessor geht es gewaltig hoch hinaus!
TPower I45 - 724 MHZ FSB WR! [XS]
TPower I45 705 FSB [XS]
Tpower I45 + E8500 - 626 MHZ FSB [XS]
TP45 HP + E840 690 FSB [XS]
TPower I45 + E8500 645 FSB by dinos22 [Team.AU]

Code:
[SIZE="2"](Quelle: dinos22 Team.AU)[/SIZE][SIZE="3"]
M/B : BIOSTAR TP I45 (BIOS:626)
CPU : Core2 Duo E8500(Q740A497)
CPU cooling : TTBig Typhoon
Chipset Cooling : stock with extra fan
Mem : 2GB Kit of Crucial Ballistix
2GB DDR2 PC10000 Corsair Dominator
VGA : PCI GFX Card
HDD : Samsung 160gb ide
OS : Windows XP SP3
USB wireless mouse and PS2 keyboard

[BIOS SETUP] O.N.E
Over-Clocking Navigator [Manual OverClock]
Intel(R) SpeedStep(tm) : Disabled
Ratio CMOS Setting : ×6 (höher für höheren Takt natürlich)
CPU Frequency Setting : 570 (boot) (wenn es so einfach wäre ^^ )
Over Clock Retry Count : 2
FSB Compensation: Enabled
FSB(Bsel) To NorthBridge Latch : 1333
DRAM Frequency : DDR2-1140
DDR2 Enhance Mode : Disabled

DRAM Timing Configuration
DDR2 RCOMP Configuration : 2
Static tREAD Value : AUTO
Configure DRAM Timing by SPD : Enabled
[I][EDIT] Diese Einstellung gibt CAS5 und PL10 ab 600 MHZ, für PL9 muss manuell CAS4 eingestellt werden![/I]

Clock Gen Configuration
PCIE Frequency Setting : 100
CPU Clock Skew Control : 200ps
(G)MCH Clock Skew Control : 100ps
CPU Clock Driving Control : Auto

Voltage Configuration
CPU Voltage : was immer ihr für die Taktfrequenz braucht
DDR Voltage : +0.500v (je nach RAM)
Chipset Voltage : +0.200V bis +0.600V - kann je nach FSB-Region anders sein
FSB Voltage : +0.15V bis +0.40v - sollte möglichst über der Northbridge-Spannung liegen!
CPU Core1 GTL Ref Voltage : 0.63*VTT
CPU Core2 GTL Ref Voltage : 0.67*VTT
MCH GTL Ref Voltage : Auto
CPU PLL Voltage : 1.5v
[/SIZE]

​


Passende Kühler (Lukü und Wakü)nPassende Kühler & Rams

Wasserkühlung NB-SB-Mosfets:


Luftkühlung:

Passt: :bigok:
  • Noctua NH-U12P
  • ASUS V-60
  • Scythe Infinity


Passt mit Problemen: :rolleyes:
  • ...


Passt nicht: :grrr:
  • ...


kompatibler Arbeitsspeicher:


Ohne Komplikationen: :bigok:
  • MDT Kit 4GB PC2-6400U CL5 (DDR2-800) (M4GB-800K)
  • 2x 2GB TeamGroup Xtreem Dark DIMM Kit 4GB PC2-8500U CL5-5-5-15


Macht Probleme: :rolleyes:
  • ...


Geht nicht: :grrr:
  • ...

Für eine Liste schickt mir die genauen Bezeichungen eures Rams und ob sie laufen oder nicht per PM

​


[/blockquote]

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hi, will mich hier mal einklinken. Ic hatte von der Asus Reihe viele Board´s P5Q Deluxe, P5Q Asus Maximus @Rampage jedoch war es noch nie so leicht mit einem Board umzugehen wie mit dem Biostar. Klar hatt das Board einpaar macken. Der Support lässt zu Wünschen übrig. Denoch hatte ich bis jetzt nich wirklich Problemme mit dem Board. Das einzige was mich an dem Board stöhrt sind die hohen Volt einstellungen. Aber da wird Biostar in Zukunft auch etwas anders machen. Seien wir mal ehrlich Biostar hat 2 Bios Versionen veröffentlicht. Worin keine Grossen verbesserungen drin waren. Während dessen gibt es bei Asus jeden monat nen neues Bios weil die es meiner Meinung nicht gebacken bekommen ein Bug freies Board rauszubringen. das P5q hatte bei mir nen VTT bug was schon grafierender ist als bei Biostar E-sata Plug & Play. Ich bin zufrieden mit dem Board wenn läuft dann rennt es wie sau und das ist die Hauptsache. Da kann asus sich ne scheibe abschneiden. Das Beste Board was ich bis jetzt hatte war von asus das P5B Premium Vista edition wobei man da wieder Vcore Droop hatte.

ok thx danke für Deine Meinung.
Ich werde es ja sehen, ich hatte ja schon x Boards, doch das zickigste war das DFI UTP35.
Sowas kommt mir nie wieder in die Kiste.
Wenns Biostar gut geht, behalte ich es auch erstmal.

Vdrop liegt bei mir unter last bei 0,01V.

sao schrieb:
Hi, will mich hier mal einklinken. Ic hatte von der Asus Reihe viele Board´s P5Q Deluxe, P5Q Asus Maximus @Rampage jedoch war es noch nie so leicht mit einem Board umzugehen wie mit dem Biostar. Klar hatt das Board einpaar macken. Der Support lässt zu Wünschen übrig. Denoch hatte ich bis jetzt nich wirklich Problemme mit dem Board. Das einzige was mich an dem Board stöhrt sind die hohen Volt einstellungen. Aber da wird Biostar in Zukunft auch etwas anders machen. Seien wir mal ehrlich Biostar hat 2 Bios Versionen veröffentlicht. Worin keine Grossen verbesserungen drin waren. Während dessen gibt es bei Asus jeden monat nen neues Bios weil die es meiner Meinung nicht gebacken bekommen ein Bug freies Board rauszubringen. das P5q hatte bei mir nen VTT bug was schon grafierender ist als bei Biostar E-sata Plug & Play. Ich bin zufrieden mit dem Board wenn läuft dann rennt es wie sau und das ist die Hauptsache. Da kann asus sich ne scheibe abschneiden. Das Beste Board was ich bis jetzt hatte war von asus das P5B Premium Vista edition wobei man da wieder Vcore Droop hatte.
Zum Vergrößern anklicken....

Ja, superstabil ist das Board und bis auf die kleinen Bedienungsmängel und den eSata Bug hat das BIOS eigentlich keine Fehler.

Läuft bestimmt...und wie immer hier berichten...hoffe du willst auch übertakten, denn es gibt kaum Quad OC Berichte zu dem Board.

ja da kannste aber mal ganz schwer einen drauf lassen :)
Mich interessiert es ja auch wie das Teil mit dem Quad performt.
Vor allem bei dem besten batch für den Prozzi.
L825B325, ist auf jeden Fall ne Sünde wert. :)

Ich werde den ersten Post/Thread nicht mehr in der nächsten Zeit nicht mehr plfegen können. Aber er bietet soweit ja die wichtigsten Informationen. Wenn jemand ihn übernehmen möchte, soll er sich an einen Mod widmen. Meinen Segen gebe ich hier mit.

Viel Spaß noch im Thread! :bigok:

Grüße SeLecT / Felix the Cat

Darf man fragem warum dich die hier verabschiedest? Hast doch jetzt so lange ohne Board durchgehalten! ;)

qujck schrieb:
ja da kannste aber mal ganz schwer einen drauf lassen :)
Mich interessiert es ja auch wie das Teil mit dem Quad performt.
Vor allem bei dem besten batch für den Prozzi.
L825B325, ist auf jeden Fall ne Sünde wert. :)
Zum Vergrößern anklicken....

Hätte zum Testen nich auch ein Q9550 gereicht. Der Q9650 ist ja schon noch recht teuer! Wann bekommst du die CPU?

Ich verabschiede mich aus jeden Sammelthread, den ich hier eröffent habe. ;) hat nix mit dem Biostar und so zutun. Schaue zwar noch ein paar mal auf HWLuxx vorbei, aber erst mal ist Pause :)

@Felix:
Na dann machs gut Rob, und hau rein.
Klingt zwar irgendwie nach endgültigem Abschied, aber ich hoffe du bleibst uns erhalten :)

@TopAce888:
Ob du es glaubst oder nicht den Q9650 habe ich für weit unter 400€ gekauft, der war kaum teurer als ein neuer Q9550 mit E0 Stepping.
Also warum sollte ich da nicht zuschlagen?
Ausserdem habe ich Serienmässig schon 3GHz, da braucht schon fast gar nicht übertakten. :)

Neu oder gebraucht? Und der Vorteil ist, du hast einen 9er Mutli.

Bei ebay sind letztens sogar Q9550 im E0-Stepping für knapp 240€ weggegangen. Das ganze noch über Paypal und der Kauf ist eigentlich realtiv sicher. Ich habe das Auktionsende nur leider verpennt. :(

Also Board ist drin, erst mal mit nem E8500. FSB 500MHz auf anhieb kein Thema, wobei ich denke das ich die NB V zu hoch habe (1,37V last).
Das geht bestimmt auch mit weniger.
Sollte nur ein kurz Test sein.
Musste auch schon nen CMOS clear machen :)

Zuviel verlangt.

Für den Duo sollten da 1,2V reichen.

Was hast du denn verlangt? Bei mir muss ich nur dann einen CMOS Clear machen, wenn die Speichersettings nicht passen. Da mich das anfangs tierisch genervt hat, habe ich ein 3-Pin Lüfterverlängerungskabel anstelle des Jumpers gesetzt, das Kabel nach außen gelegt und dann außen den Jumper drauf gesetzt. Jetzt muss ich nicht immer das Gehäuse aufmachen, wenns mal wieder soweit ist!

na das ist mal ne geile Idee :)
Ich denke es wird bei mir an ner falschenSpannung gelgen haben.Er wollte immer booten, ist aber direkt am Startbildschirm des Bios hängen geblieben.
Egal. Gibt echt schlimmeres.
Das mit der NB V dachte ich mir schon.
Ich freue mich erst mal auf den Q9650 und hoffe das er darauf läuft.

Man muss nur aufpassen, wie man den Jumper auf das Kabel setzt, weil ich das nicht beschriftet ist. Ansonsten heißt dann doch wieder Gehäuse öffnen.

Bin schon auf deine Ergebnisse gespannt.

Hi Biostar-Freunde!
da ich Forenneuling bin, zuerst einmal einen kleinen screen von mir!:banana:


Anhänge

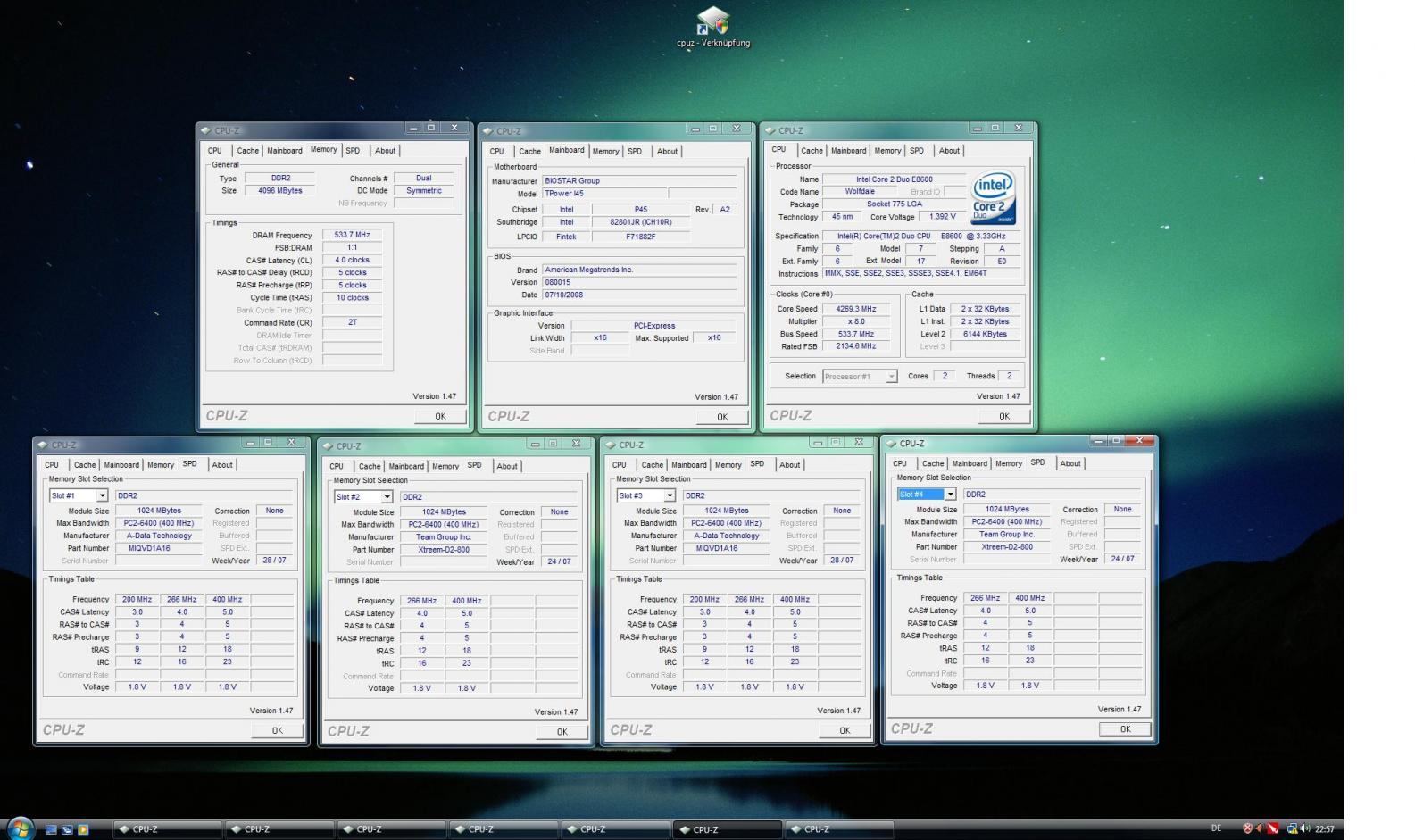

  • 1066 4-5-5-10 2.45V-2.50V.jpg
    1066 4-5-5-10 2.45V-2.50V.jpg
    186,3 KB · Aufrufe: 62
Hallo holymicmoc...wir freuen uns über jedes neue Mitglied hier...also herzlich willkommen!

Ja das freut mich doch!
Kaum hier angemeldet, schon hab ich das erste Problem.
Wollte wissen welche Latenzen mein neuer RAM schafft bei 400MHz.
CL 3-3-3-9 geht vorerst mit voreingestellten 2.352V
Vom RAM aus geht sicher noch ein bißchen,
nur das Bios akzeptiert keine tRAS unter 9 :grrr:


Anhänge

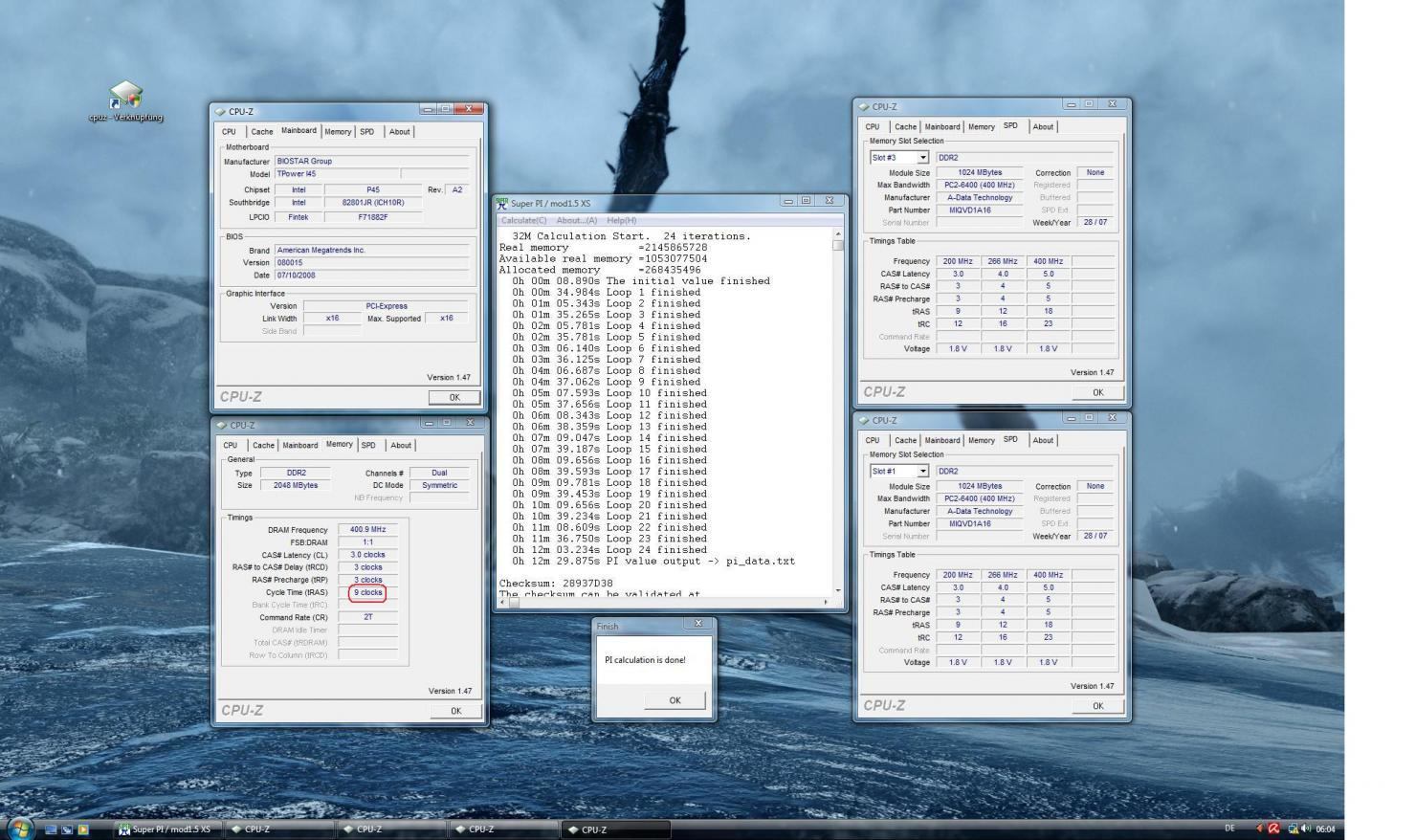

  • 3-3-3-9 32M 2.352V Markierung.jpg
    3-3-3-9 32M 2.352V Markierung.jpg
    198,1 KB · Aufrufe: 51
Könnt ich bei mir ja mal ausprobieren. Aber: Bekommst du es damit nicht stabil oder kannst du unter tRAS nichts <9 einstellen?

so also Q9650 läuft schon mal :)
Bin immo bei 9x426 3833MHz bei 1,28V, der kann aber bestimmt noch mehr.
Erst mal ausloten was der Prozzi kann dann den FSB mit nem Quad!!

Edit:
CPU-V: 1,28V Last
FSB V: 1,28V Last
VTT: 1,18V Last
GTL's: beide 0,67 ( ist ein Biostar, keinen Plan was die bringen)

9x434MHz.

Temps:
54/49/49/49 Last nach 18mins 20K.

Zuletzt bearbeitet:
@ TopAce888

Stabil schon vorerst! Leider nur mit einem meiner drei D9GMH Pärchen.
tRAS läßt sich nicht kleiner einstellen!


Anhänge

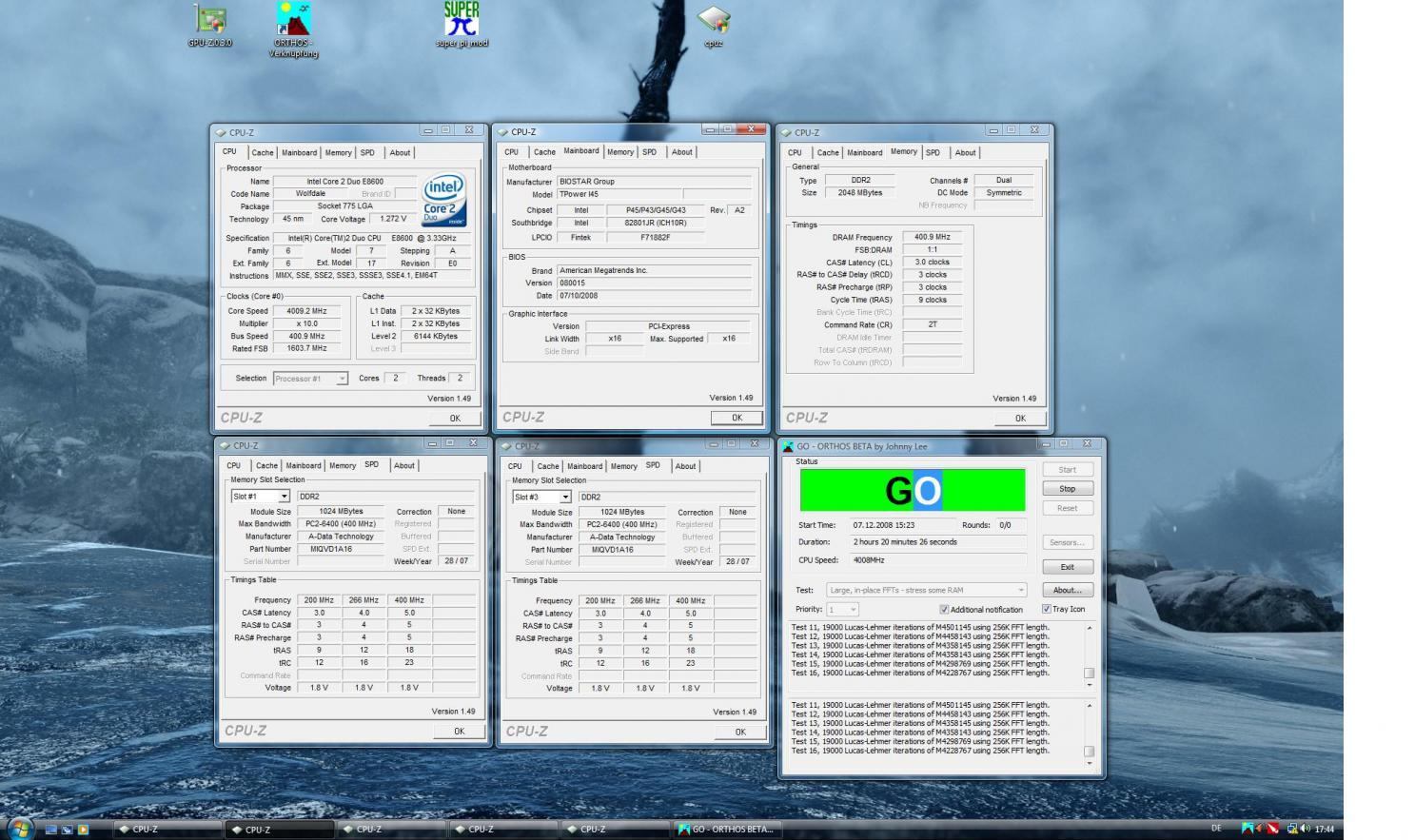

  • 3-3-3- orthos.jpg
    3-3-3- orthos.jpg
    197,8 KB · Aufrufe: 44
ich kann dir nur empfehlen für die Zukunft mit Prime zu testen, um z.B. für den RAM mit 448K Large FFT's anzufangen. Denn 256K wie auf Deinem Screen zu sehen, sind zu klein.

Als ich früher Quads getestet habe habe ich die einzelnen FFT's immer erst einzeln getestet.

Als erstes für V Core mit 20K FFt's 30 mins. angefangen, liefen die stabil, enweder direkt die Taktung erhöht oder die spannung gesenkt.
Leifen die nicht stabil, 10K gestestet. usw. um zu gucken wie weit ich weg bin.

Genauso mit Large FFT's für den FSB, bzw. RAM.

Angefangen mit 448K über 768K dann 1024 und zum Schluß 2048 oder 4096.
Auch jeweils die Spannungen bzw. Timings angepasst.

Da kommt man schneller ans Ziel.

Aber das nur nebenbei.

Vielen Dank für den Tip!!!
Werde ich mich mal schlaumachen, bin schließlich nicht so der OC-Profi.
Aber mein Problem ist eher das ich tRAS nicht kleiner stellen kann als 9 !!!
! HELP !

Ey, das mit tRAS <9 wollte ich bei mir ja mal nachschauen, völlig vergessen.

qujck schrieb:
so also Q9650 läuft schon mal :)
Bin immo bei 9x426 3833MHz bei 1,28V, der kann aber bestimmt noch mehr.
Erst mal ausloten was der Prozzi kann dann den FSB mit nem Quad!!

Edit:
CPU-V: 1,28V Last
FSB V: 1,28V Last
VTT: 1,18V Last
GTL's: beide 0,67 ( ist ein Biostar, keinen Plan was die bringen)

9x434MHz.

Temps:
54/49/49/49 Last nach 18mins 20K.
Zum Vergrößern anklicken....

Interessant wirds doch eh erst wenn du den FSB hochtreibst!

ja nu mal lagsam, interessant ist erst mal für mich was der Prozzi kann und mit weiviel.
Danach interessiert mich der FSB.
Was habe ich von nem FSB von 500MHz wenn ich nicht mal 3,8GHz schaffe?
