Hab mir die FAQ von den HD Plex-Modellen mal angeschaut, keine 1155er CPU`s möglich?

Q: What socket does heatsink system support?
A: The heatsink system support LGA775/LGA1156/AM2/AM3 socket. It comes with 6 heatpipe. When it is used on AM2/AM3 socket, only four heatpipe will be utilized. Heatsink system for ION will be available in the future.

Und hier bzgl. Erweiterungskarten:

Q: Does the chassis support expansion card?
A: The H10 series, H5.S and H5.VFD support one full height single slot expansion card via PCI or PCI-E riser. The H5.ODD and H3 series do not support expansion card. Power hungry video card is not recommended.

Q: How to choose the correct riser card?
A: For PCI expansion card, please purchase a left angle PCI flexible riser card. For PCIEx16 expansion card, a left angel PCIEX16 flexible card would always work. If the PCIEx16 slot is the second from right on your MB such as ASUS P7H55-M, you could choose a fix height 2U PCIEx16 riser card from us.

---------- Beitrag hinzugefügt um 01:55 ---------- Vorheriger Beitrag war Gestern um 23:46 ----------

Hush hat ja ne Meise (siehe Consumer Mini - Hush Technologies Online Shop)!

Hush Consumer Mini System:
Farbe: Schwarz
Mainboard: ION 330 inkl. Hush Kühl-Kit
RAM: 4GB
Laufwerk: DVD Laufwerk
Festplatte: 1TB 2,5"
Software: Windows 7 Home Premium
1.530,34 EUR



[xb]

Hush Consumer ATX System

Chipsatz Intel H67 Express
CPU support Intel i7, i5, i3 series
Sockel 1155
RAM up to 8GB
Gigabit LAN
Dimensions: 440 x 408 x 99 mm


ab 1.926,61 EUR

für mich zu Tief und zu teuer sowieso



[Plentman]

So, hab die Konstruktion nun fast fertig.

CPU (G620) kommt morgen oder übermorgen, dann erstmal einsetzen und die Höhe messen, dann kann ich schonmal den Kühlerkörper konstruieren mit den Heatpipes. Mal schauen wie das so alles passt.

Picu muss auch noch her.

Welche Heatpipes sollte man nun am besten nehmen? Gibs da Unterschiede? habe bis jetzt auf 6mm ausgelegt.

Gruß



[wolfram]

(Biegezange verwenden)

unbedingt drauf hören wenn du das machen solltest Plentman Hab sowas mal mit einem Kühlkörper aus nem Shuttle XPC gebaut, eine Heatpipe war nach der Biegeaktion mit einer normalen Zange kaputt. War zwar immer noch im grünen Bereich, aber hätte besser sein können . Hier ei Link dazu (man, schon wieder 5 Jahre her)

http://www.hardwareluxx.de/community/f143/projekt-black-slim-enjoy-silence-285846-2.html

Wenn du einen fertigen Kühler zerlegst, schau aber vorher auch nach der Ausrichtung auf Mainboard, jeweils vom Sockel und vom Kühler. Bei vielen gehen die Heatipipes in Richtung der Anschlüsse weg, dann wirds nur schwierig.

Werde dein Projekt auf jeden Fall weiterverfolgen, da bei mir sowas auch wieder ansteht



[xb]

@Plentman
Ich habe 5 € für Kupfer ausgegeben
6 bis 7 € für ein Heatpipe
Also bei 4 Heatpipes habe ich kosten von cca 30 €

Nimm einfach 6-er Sintered Heatpipes und biege selber passend.
Wenn du soweit bist kannst du mich gerne anpingen.

Habe bisher 10 Pipes gebogen und noch keine kaputt gemacht.

Und wie du die Befestigung geplant hast (am Gehäuse ende links und rechts) passt Asus bestimmt nicht.
Habe mehrmals darauf hingewiesen in Bezug auf Hfx micro.
Das Gehäuse ist doch Hfx m2, oder hat sich was in deine Planung geändert?



[xb]

Die Skizze wegen die Heatpipehalterung denke ich..
http://www.hardwareluxx.de/community/17054605-post1073.html



[xb]

Das ist etwas was ich berechnet habe..

Es stehet nicht für nichts dass die maximale Umgebungstemperatur: 36° max. sein soll.

Ein Kühlkörper mit Abmessung: 33 cm x 5 cm x 2 cm kommt er auf 0,8 – bis 1,2 K/W

Jetzt nehmen wir ein i3 2100T als Beispiel:

65°(TCase) – 35°(Umgebung) = 30° / 35Watt = 0,8 K/W

Und 0,8 K/W ist das Maximum, da braucht man noch Puffer…



[Plentman]

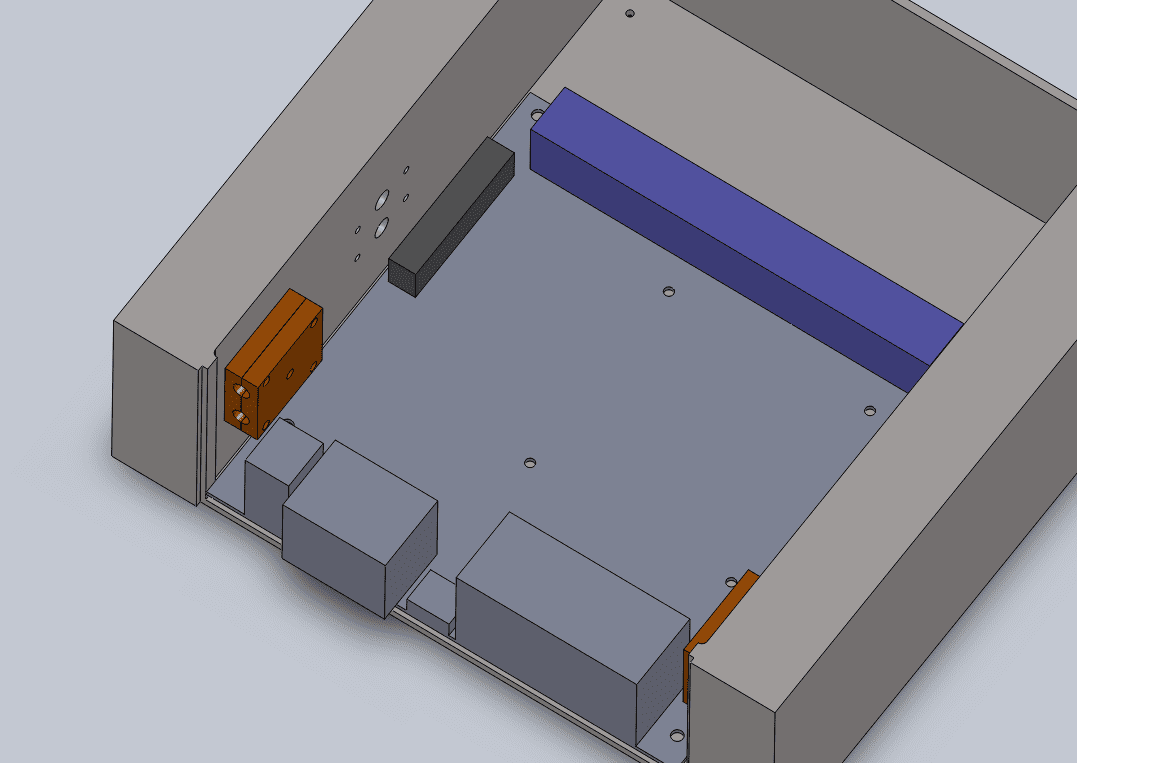

Ich werde das Micro nehmen mit dem asrock, die Skizze wollte ich nutzen um zu schauen wie ich die heatpipes lege und wenn ich dann schonmal so ne Gehäuse habe als CAD, kann ich mir nochmal selbst eins bauen, dass aber noch in weiter zukunft.

Mein Gigabyte mit dem lc Power bekommt mein Kollege.

Ich muss aber erstmal auf die CPU warten, damit ich die Höhe messen kann.



[Plentman]

Mh die Dinger könnte ich ja schonmal gebrauchen, aber will's du wirklich das Gehäuse nehmen? Bin schon am überlegen ob ich nicht direkt das Gehäuse zeichne, aber da muss ich erstmal schauen wer hier eloxieren kann.



[Jever]

echt schön das Teil, eine Augenweide!
Werd beobachten, was du damit anstellst, interessiert mich sehr...



[xb]

Schon mal einen boxed Kühler untersucht? Lüfter abmachen, es bleibt ein runder Alu/Kupferblock mit Lamellen und zentraler runder Fläche, auf der man zB. sehr leicht zwei Heatpipes (min. 350mm lang bei dem 20cm breiten Serener) mittig befestigen/aufpressen kann, die dann rechts und links zu den PR177 gebogen und befestigt werden..

Das reich nicht.. Die Hitze bleibt damit ehe in Gehäuse drin.
Eine Heatpipe schafft (ideal Fall) 30 Watt und effektiv (nicht ideal Fall) ehe 20 Watt.

Ideal wäre ohne Verluste durch Kontaktflächen und du hast mindestens 4 davon
1. Cpu <-> Kühlkörper
2. Kühlkörper <-> Heatpipe
3. Heatpipe <-> Halterung
4. Halterung <-> Gehäuse

Also 2 Heatpipes sind z.B zu wenig einen AMD mit 45 Watt zu Kühlen!
Auch diverse CPU-Kühler wo man 6 Pipes sehet sind es in Realität nur 3 Pipes die dann über den CPU um 180° gebogen werden. Nur für die Kühlung ist das absolut egal, da zählen nur 3 Pipes bezogen auf die Leistung. Einzig positives von diesen Trick ist dass die Leistung von 3 Pipes besser verteilt wird.

Bei 4 Heatpipes habe ich kosten von cca 30 € (sehe meine Post und Bilder dazu)
Ein Bohrständer und eine Bohrmaschiene, mehr braucht man nicht....



[Jever]

Gibt es vom Aufbau her verschiedene boxed? Ich meine nicht Kupfer-/Alukern, sondern die Konstruktion des Aufbaus.
Meiner hat eine Plastikkonstruktion drumrum, welche sowohl den Propeller als auch die PushPins hält. Daher musste ich oberhalb des Plastikrings abschneiden, um den Lüfter loszuwerden und die PushPins zu behalten. Damit könnt ich mir dann aber keine Heatpipes oben drauf vorstellen...



[xb]

oben drauf kannst du sofort vergessen. Das funktioniert so nicht...

---------- Beitrag hinzugefügt um 23:43 ---------- Vorheriger Beitrag war um 23:28 ----------

Hier ist die Alu Variante (mein 2-te) CPU Kühler.
Nur noch die Löcher bohren und fertig.

Alu gibt es auch bei Schrotthändler für Apfel und Ei....



[nuts]

Werden die heatepipes dann leicht gequetscht?
Oder wie müssen wir uns das vorstellen?



[xb]

Werden die heatepipes dann leicht gequetscht?
Oder wie müssen wir uns das vorstellen?

Falls du mich meinst dann gucke doch eine seite vor irgendwo habe ich mein Kupfer Kühler geposted. Genauso.
Es wird mit 5,9 mm gebohrt und in das Loch kommt Heatpipe...



[nuts]

Bin ich ja mal gespannt.
Will euch nicht entmutigen, aber einen Kühler mit heatpipes zu bauen ist imho nicht ganz so einfach.

Dabei gibt es viele Verbindungsstellen bei denen es nur minimale Fertigungstoleranzen geben darf!



[nuts]

Schon versucht den Proz. mit dem boxed Kühler und offenem Gehäuse passiv zu kühlen?



[nuts]

Nunja bei deiner Idee wird die Kühlleistung noch weiter abnehmen.
Wahrscheinlich sogar deutlich!



[nuts]

Nur zu ... aber nimm einen günstigen Proz.



[xb]

..jaja..danke, für mich ist Dein Erguss nix weiter als..

Mit dir kann man nicht reden.
Kaum hat eine Zweifel an deine Idee wirdst du unangenem und drehest dürch.

Nur du hast recht und kein anderer und wenn etwas doch anders ist als du es beschreibst ist alles wieder vergessen und gegessen.

Wenn du mich zitierst dann bitte richtig.
Ich habe geschrieben:

Das reich nicht.. Die Hitze bleibt damit ehe in Gehäuse drin.
Eine Heatpipe schafft (ideal Fall) 30 Watt und effektiv (nicht ideal Fall) ehe 20 Watt.
..

Und auf dein Foto sehe ich nur ein Heatpipe!
Und mit eine Heatpipe kannst du kein 35 Watt Proz. kühlen..

Zu dein Foto Kommentar kann ich nur noch lachen und meine Meinung über dich ebenso in den selben Still posten

Also bitte :



[xb]

Bin ich ja mal gespannt.
Will euch nicht entmutigen, aber einen Kühler mit heatpipes zu bauen ist imho nicht ganz so einfach.

Dabei gibt es viele Verbindungsstellen bei denen es nur minimale Fertigungstoleranzen geben darf!

Jo, ist richtig, ich habe auch die 4 Kontaktflächen gelistet.
Die sind auch mit Wärmeleitpaste behandelt.

Mit meinem Kupfer CPU-Kühler mit 4 Heatpipes einzeln an 2 große Kühlrippen verteilt und ein Athlon 4850e komme ich auf folgende Werte:

Idle: 36°

prime vollast: 57°



[nuts]

Das meinte er:

Ideal wäre ohne Verluste durch Kontaktflächen und du hast mindestens 4 davon
1. Cpu <-> Kühlkörper
2. Kühlkörper <-> Heatpipe
3. Heatpipe <-> Halterung
4. Halterung <-> Gehäuse

Die Werte mit dem Athlon beweisen zumindest, dass er handwerklich relativ sauber gearbeitet hat.
Bilder würden mich auch noch interessieren.


Und nun omnium warten wir auf deine Konstruktion mit dem boxed Kühler.



[xb]

..und wenn Du uns verraten würdest was '2 grosse Kühlrippen' genau bedeutet, könnte man die Kühlleistung mit der 45W TDP CPU auch bewerten/einordnen ...

Ich habe zwei richtig große Kühlrippen aus einen alten Verstärker genommen und provisorisch angeschlossen. Die sind ca. 30 cm x 15 cm x 5 cm groß. Die Raumtemperatur war 25°

Mir ging es nicht um die Kühlrippen sondern um es zu testen ob meine selbstgeschnittene und gebohrte Lösung überhaupt was bringt.

Ich mag es nicht immer zu meckern aber das hier

Cpu <-> Heatpipes

gibt es leider nicht.
Mir ist keine Heatpipeherstellung bekannt die so was macht.

Auch die meisten mir bekannte CPU-Kühler benutzen die Normale Heatpipes und verbauen die mit Wärmeleitpaste und haben genauso wie ich 2 Platten die mit Schrauben gebunden sind und dazwischen Heatpipe.
http://akuba.technews.lt/HTPC/15.jpg
http://www.pcgameshardware.de/screenshots/medium/2010/06/user3599_pic45635_1276436353.jpg

Oder weniger machen die Pipes Platt und benutzen nur eine Platte drüber. Sowie TX3.
Hier die Beispiele:
http://benchmarkreviews.com/images/articles/Best_Thermal_Paste_Application_Methods/HDT_TIM_Application_Two_Lines.jpg
http://www.dragonsteelmods.com/Images/reviews3/xigmateksd964/resize/xigmatek13.jpg#
Das Plattmachen eine Pipe ist aber nicht besonders gesund falls dies nicht in Herstellungprozess gemacht ist.
Und auch hier hat man nur zu 50% Kontakt direkt mit CPU (obere Teil ist wieder mit Paste und Kühlkörper realisiert)

Die meisten (mit zwei Platten) geben sich sogar gar keine Mühe die Bohrungen perfekt herzustellen sondern quetschen einfach die Pipes zwischen zwei Platten und vergießen das ganze mit Wärmeleitpaste.

---------- Beitrag hinzugefügt um 20:37 ---------- Vorheriger Beitrag war um 20:19 ----------

@nuts

es handelt sich um Kupferkühler und 4 Halterung aus Alu (die 4 mit Löchern)
Hier ist es noch unpoliert zu sehen:
http://www.hardwareluxx.de/community/17434863-post1430.html

Habe selber die Löcher mit eine Ständer und Bohrmaschine gemacht und solange man die Teile so zusammen einbaut wie die gebohrt sind (nicht um 180° drehet) ist es gut gelungen und passt perfekt da die Bohrung mit ein 5,9mm Bohrer gemacht ist und Heatpipe 6mm Durchmesser hat.



[Averroes]

Kann der Luxx Mini 1080p Material abspielen (über XBMC) ohne zusätzliche Grafikkarte ? In de englischen Foren betreiben alle den Intel G620 mit einer zusätzlichen Grafikkarte, der G620 müsste doch aber genug Power haben um ohne Grafikkarte auszukommen oder ?



[alex.]

Ja, kann er natürlich. Über XBMC hat zuletzt jedoch die Hardwarebeschleunigung noch nicht funktioniert. Diese musste deaktiviert werden. Dann funktioniert es, von der CPU berechnet...



[mru]

Wie immer sehr informativ! Dein Thread ist längst zur Standard antwort geworden!

Frage: Könnte man die "Power LED" Plastiklinse als IR Dioden Linse missbrauchen?



[mru]

...oder so.



[xb]

Na endlich, wäre auch die Zeit Impactics als Alternative aufzunehmen da sehr einfach aufzubauen.

+ gerundete ecken an Kühlkörper (das fand ich am geilsten bei diese Lösung, nicht wegen Optik sondern Kindern zu liebe)
- kein High-Tech Kühlkörper und demensprechend weniger Kühlleistung als bei Hfx.



[xb]

stimmt schon..
ich meinte nur für die Leute die zwei linke Hände haben und nach eine Stunde den Hfx in die Tonne schmeißen..

für die ist es eine Alternative..

und davon gibt es genug..



[-DDD-]
